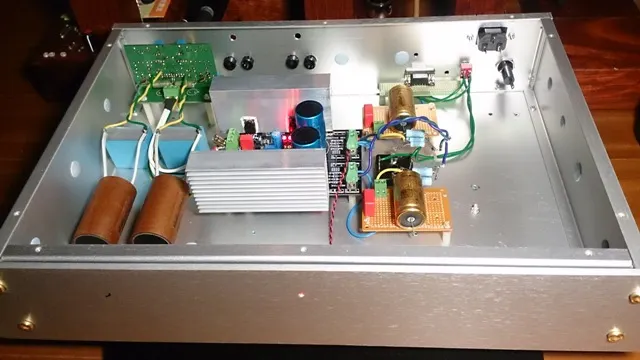

The Phonoclone -- MC 唱頭放大器

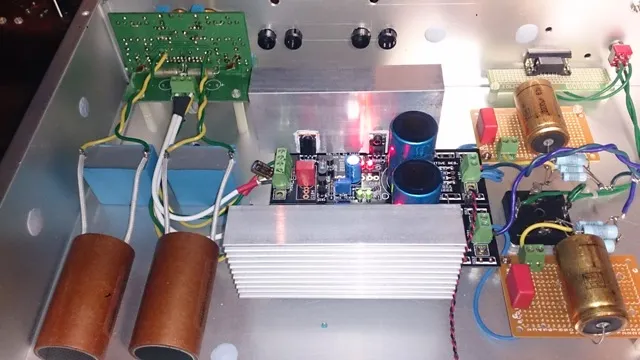

更換穩壓為併聯式穩壓，此穩壓為在 diyAudio 熱烈討論的 Salas shunt regulator，穩壓前加上 CRC 濾波，併聯穩壓輸出電流定在 200mA

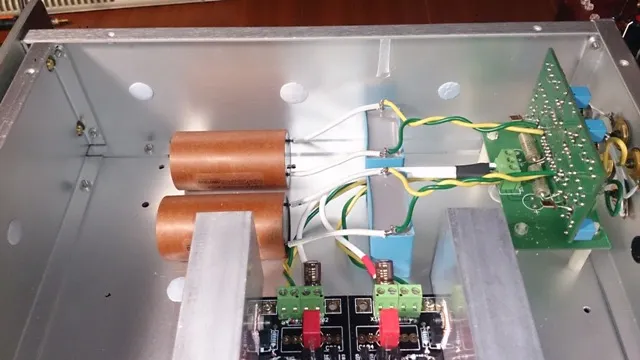

輸出以 RIFA PHE 450 4.7uF 電容做交連，加併 Duelund 0.47uF 紙質油浸銅箔電容，真是夠燒的了，放著這麼珍貴的電容不用也太對不起它了

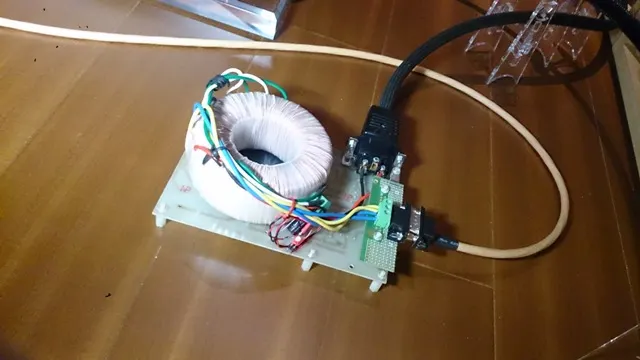

外置的變壓器，閒置多年的處女銅變壓器再度拿出使用
