樹莓派外觀再進化 - DIY音響機箱

Jerry-avatar-img
發佈於Squeezebox 個房間
更新 發佈閱讀 3 分鐘

記錄於2022/4/16

自從換了面板之後,越來越覺得現有的外殼好像還是和4吋面板格格不入,先前就有想過弄一個全鋁金屬機箱來玩玩,無奈能夠提供客製化的機箱選擇不是太多,找遍了露天賣家提供的機箱,為了能和TEAC DAC擴大機疊在一起,面板寬度限制在215mm,高度能塞得下4吋面板,找了好久終於找到一個215mmx90mmx220mm,應該還蠻適合的,詢問賣家可以代客挖孔面板後,便開始如火如荼的畫起草圖 !

raw-image

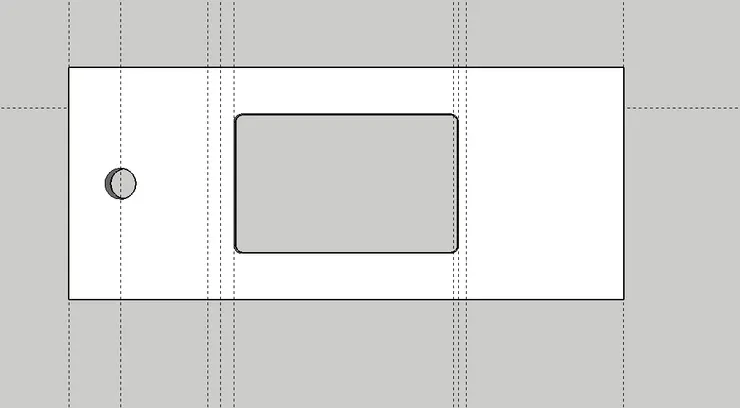

前面板

前面板

前面板厚度有8mm厚,考慮LCD疊在後面會看到厚厚的邊框,決定把鋁板背面挖深一塊區域,然後整塊LCD面板可以鎖在鋁板上,讓LCD面板更貼近鋁板外面 。

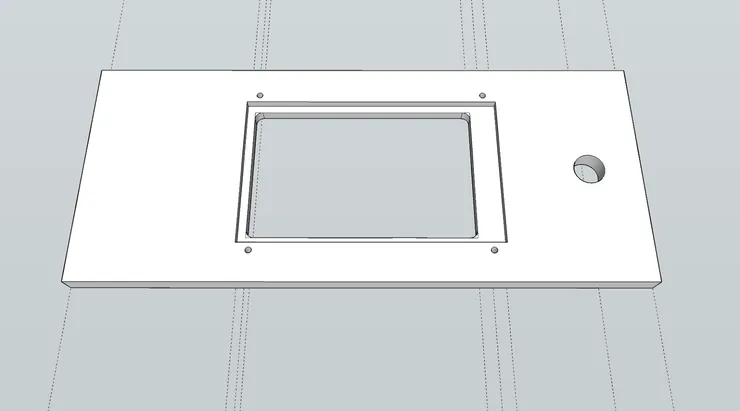

3D示意圖

3D示意圖

後面板因為可以挖孔,樹莓派的輸出介面可以完整的和機殼開孔對位,完整度應該會更高 !

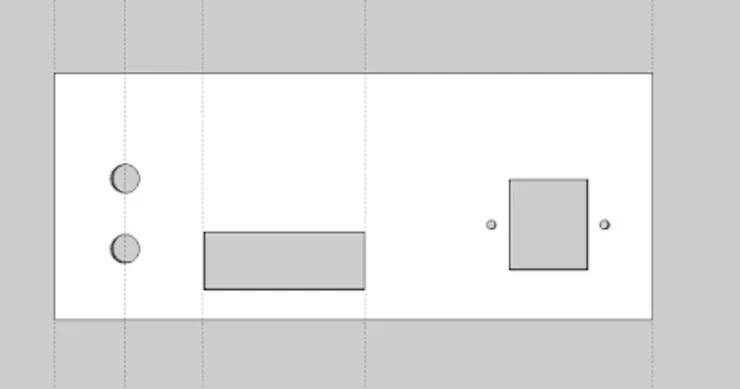

後面板

後面板

給師傅的尺寸圖不小心失誤,RCA端子孔位和數莓派孔位重疊到了,還好師傅發現幫我修正,超感激的!  由於最近香港疫情升溫,物流中途耽擱,盼了將近一個月才等到貨,終於可以組裝訂製的機箱了 !

raw-image

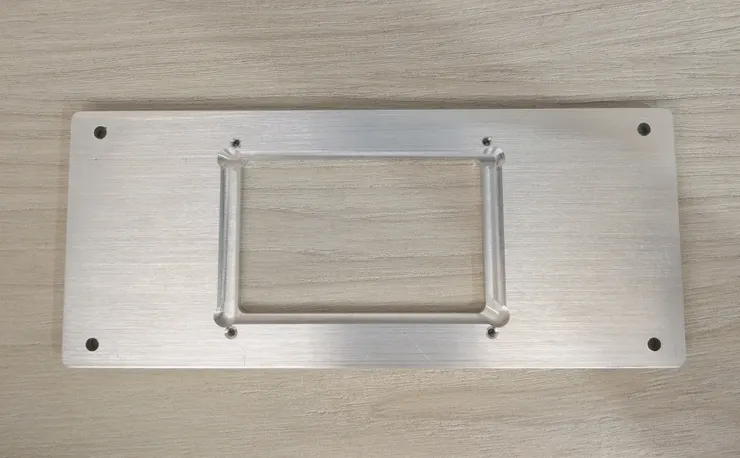

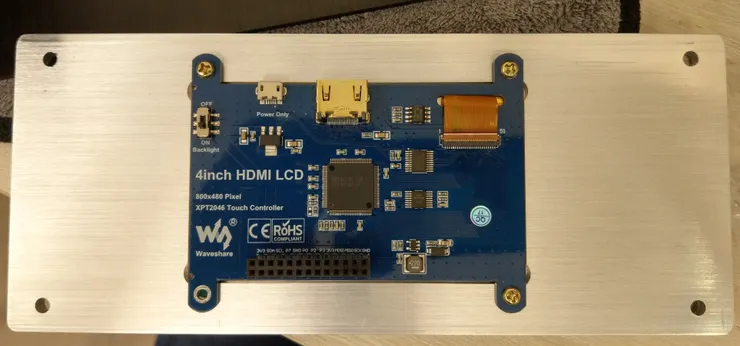

詳細比對了一下,還是有一點失望,師傅並沒有完全照設計的尺寸圖開孔,前面板的電源開關孔廠商竟然漏掉了,螢幕開窗挖深的區域偏中間了,後面板的RCA孔也沒照圖面開在正確的位置。所幸液晶面板模組可以嵌進挖深3.5mm的區域內,螺絲孔位都還正確,顯示面板貼在鋁板開窗處,沒有太突兀,其他的部份也只能將就了 ! 第一次自己畫設計圖再和廠商溝通細節,就算圖面沒問題,廠商製作時還是很容易發生失誤,下次有機會應該要讓廠商先拍照片確認再寄出才對。

raw-image

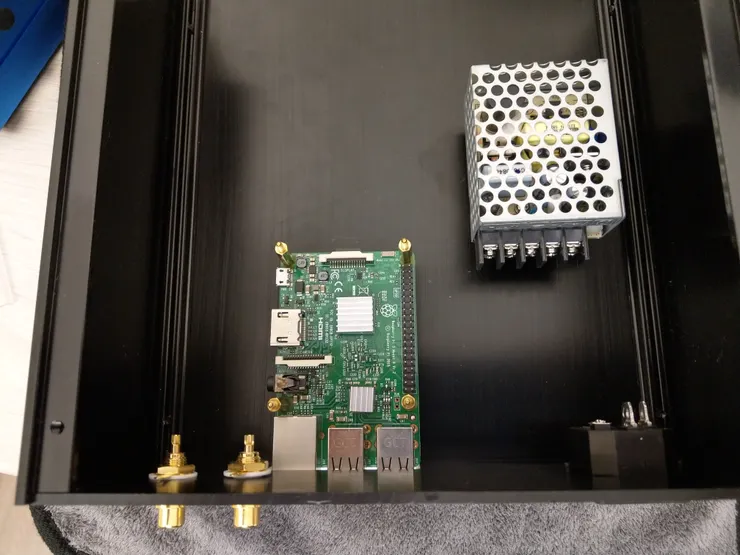

中間在等待機箱的過程,同時尋找適合的電源供應和排線端子座,電源是用明緯的5V3A工業電源供應器,機箱看起來空蕩蕩的,尺寸小巧塞得進機箱中。

raw-image

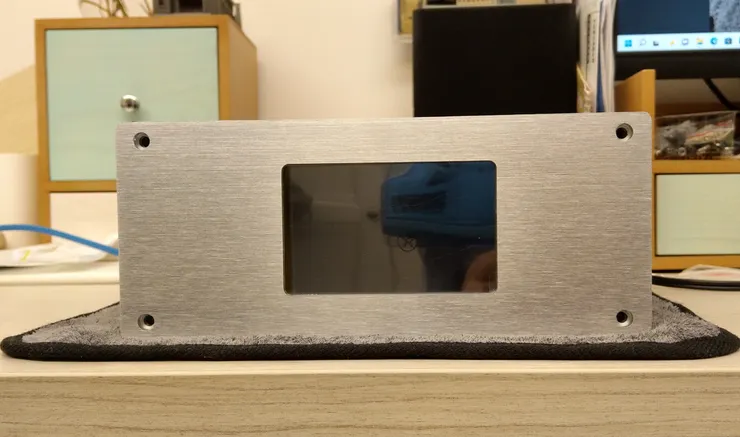

前面板還算簡潔

前面板還算簡潔

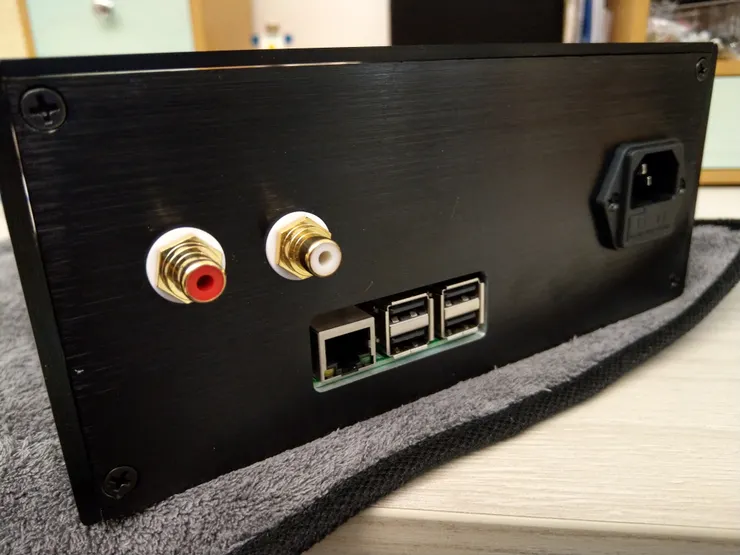

背板孔位還算到位

背板孔位還算到位

由於機箱會放在電視櫃裡面,坦白說觸控的功能實用性不大,反倒是手持遙控器會比較方便,本來想找一個紅外線遙控器搭配一個紅外線接收感測器,後來發覺金屬機箱也沒有額外的開孔,紅外線遙控的方式可能不太行 !

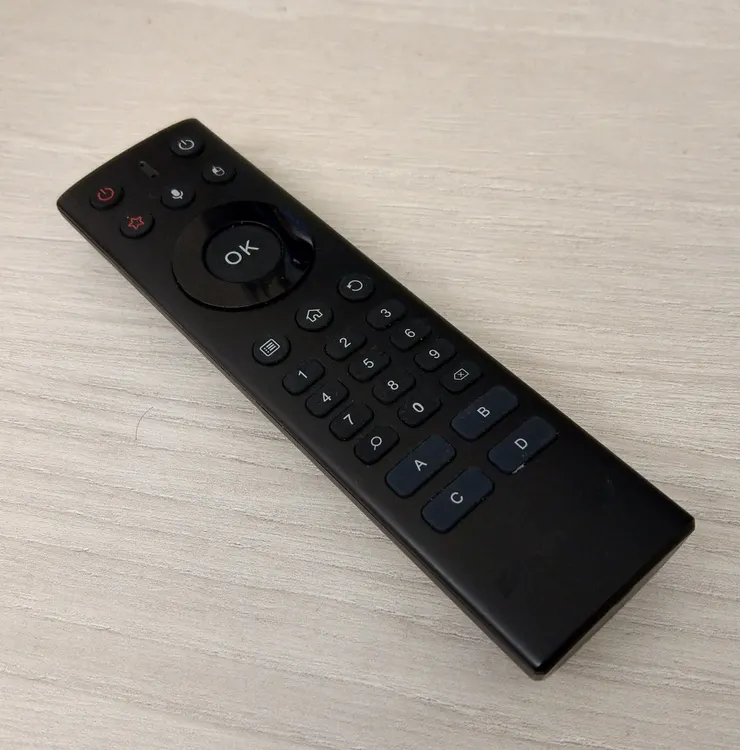

      靈機一動拿了手邊的機上盒2.4G無線遙控器試試 ! USB接收器插在樹莓派USB埠上會偵測一個滑鼠裝置及鍵盤裝置。按了上,下,左,右,及OK鍵,Home鍵,返回鍵,甚至音量鍵都是可運作的,真是太完美了 ! 客製化1 ~ 5按鈕指定撥放,暫停,停止,就可以完整操作了 !

raw-image

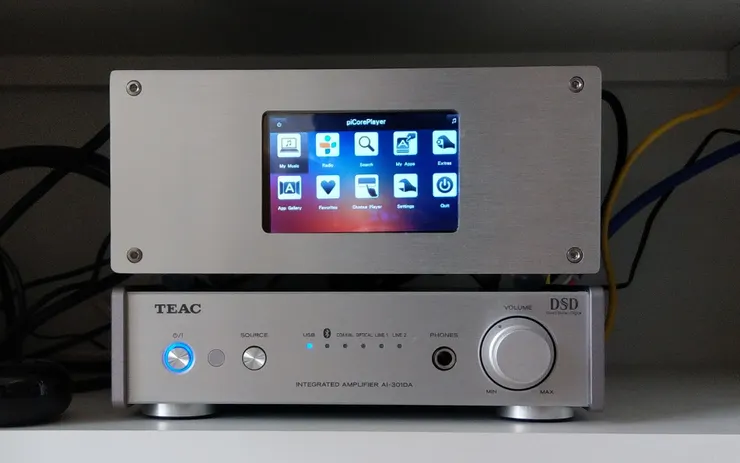

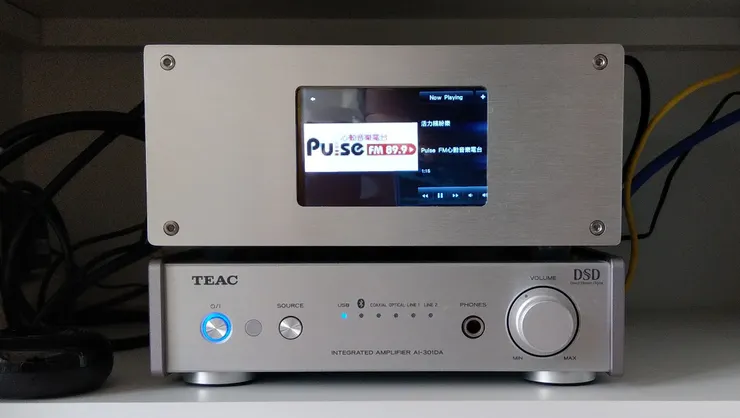

使用明緯工業用電源供應器,原本擔心聲音訊號會不好,還好我是木耳,感覺不出來 !接下來可以好好的聽音樂了 !

raw-image

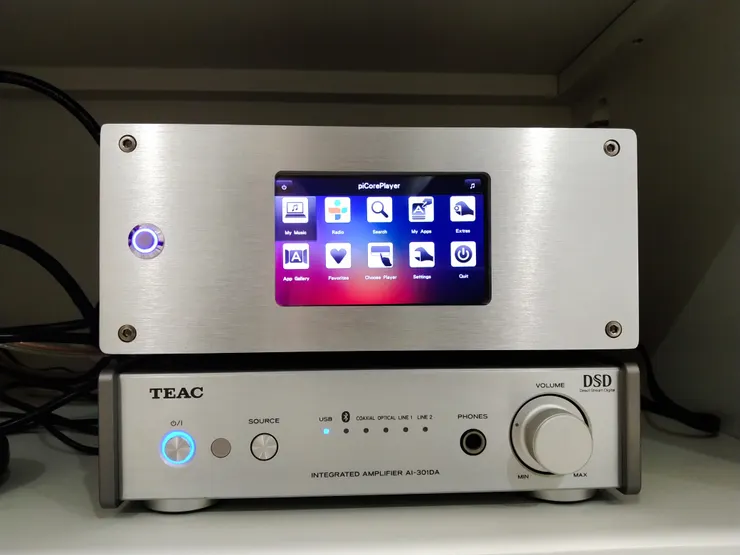

後來還是沒忍住硬是找廠商開了一個按鈕的孔,但是還是耍白癡給錯數字,開孔的位置偏了,只能將就了!

raw-image

動態影片
