前一篇介紹過基本驗證的方式，接下來讓我們進一步探索不同傳輸訊號的原理！這篇會融合不同速度底下你應該要知道的名詞。
10 Base-T
10 Base-T 是雙絞線乙太網路的元老級標準，使用 2 對雙絞線 傳輸資料。
最初設計時採用 Cat-3 線材，但隨著網路速度不斷提升，Cat-3 逐漸被 Cat-5e 取代，而現在市面上最低規格的網路線幾乎都是 Cat-5e 以上。

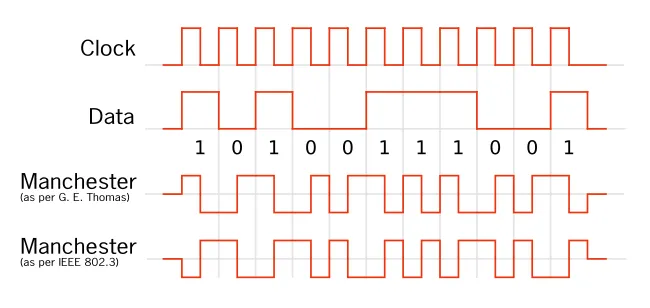

它採用 Manchester Encoding（曼徹斯特編碼），利用訊號轉態來表示資料的 0 與 1，這種編碼方式雖然效率不高，但優點是時脈與資料同時存在於訊號中，接收端能輕易完成同步。
現在家用傳輸檔案除了文字還有很多的圖片和影片，所以10 Base-T 在一般生活中的應用中幾乎絕跡，但在許多工業設備或工廠終端仍然常見！
原因在於它比傳統工業設備會使用到的 RS-232、RS-422、RS-485 等串列通訊更快、更穩定， 再加上 Ethernet 本身具備良好的擴充性與相容性，因此在工業控制領域仍具實用價值。
100 Base-TX
100 Base-TX 是目前最常見的 100 Mb/s 乙太網路標準，定義於 IEEE 802.3u。
雖然過去曾有 100 Base-T2 與 100 Base-T4 等規範，但這些都早已被淘汰（如果你真的看過支援的產品，歡迎留言分享，我也很好奇 😄）。
它同樣使用 2 對雙絞線 傳輸資料，但採用 4B5B 編碼結合 MLT-3（Multi-Level Transmit 3-Level） 調變技術。

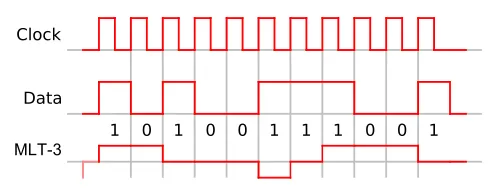

MLT-3 訊號只在 −1、0、+1 三個電位間切換，這種波形雖然看似簡單，卻能有效降低頻寬需求。 實際上，100 Base-TX 的符號速率是 125 MBaud，經 MLT-3 轉換後有等效頻寬約 31.25 MHz，大幅降低對纜線品質的要求，也同時減少 EMI 干擾。
1000 Base-T
1000 Base-T 是目前最普遍的 Gigabit Ethernet（千兆乙太網路）標準，定義於 IEEE 802.3ab，它能在 Cat 5e 或以上等級的雙絞線 上，以 1 Gbit/s 的速率傳輸資料，最長傳輸距離為 100 公尺。
與前兩代（10 Base-T、100 Base-TX）最大的差異在於1000 Base-T 同時使用 4 對雙絞線進行資料傳輸，每對線以 250 Mbit/s 的速率運作，四對線合併後可達到 1 Gbit/s 的總速率。

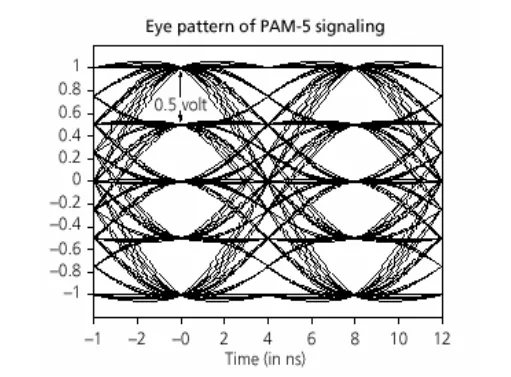

在訊號傳輸上，1000 Base-T 採用 PAM-5（Pulse Amplitude Modulation - 5 Level） 調變技術，每一個符號（Symbol）可對應五個電位階，透過這種多階振幅的方式，每條線在同樣的符號速率下可攜帶更多位元資訊，同時也能保持與 100 Base-TX 相同的符號頻寬（約 125 MBaud），因此可沿用現有 Cat 5e 線纜。
此外，由於四對線需要同時雙向傳輸（Full-Duplex），1000 Base-T 的 PHY 晶片內部必須具備**回聲消除（Echo Cancellation）與串音補償（Crosstalk Cancellation）**的能力，以抵銷同線回授與相鄰線干擾，這也是 Gigabit PHY 設計最具挑戰的部分。
比較總表
其實現在生活中多數網路晶片仍然支援這三種速度，而網路速度不只是設備效能的問題，也與整個架構設計息息相關——其中「線材」是影響傳輸效率與穩定度的重要關鍵之一。
未來我們不只會延伸討論 1G 以上的高速規格，在線材品質的選擇、線材驗證的方式也都會有文章介紹，想更深入了解硬體驗過程中好玩的事情，就讓我們下一篇再繼續！
附上本次不同速度的規格與技術比較表格：

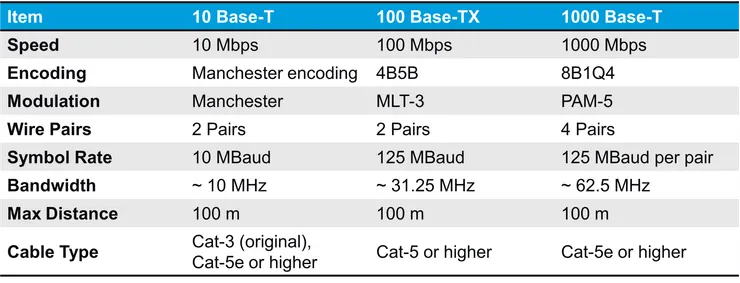

10/100/1000 技術比較表
