各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台修壞的 iPad Pro 12.9 ，原本經歷了什麼我不曉得，但到我手上的時候就是長這樣，算是三修機了吧，而且全都是修主板的，配件、螺絲、晶片都有缺件，我都有點想直接丟到垃圾筒就好了....

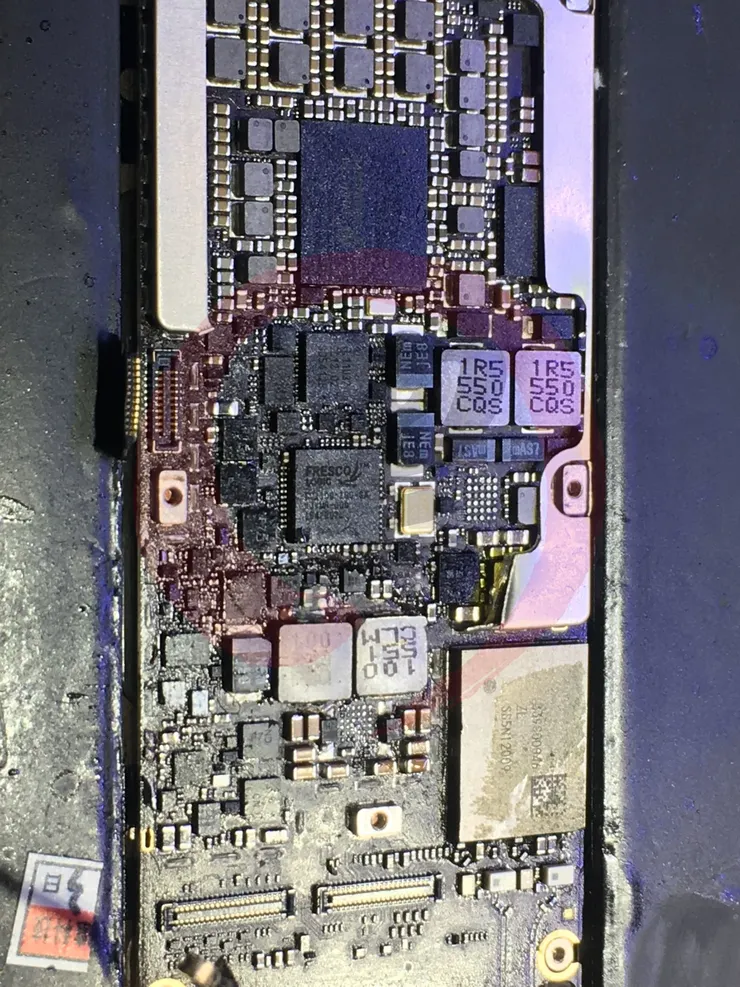

可以看的圖中，已經拆了一顆大型的電感與一顆不曉得什麼的晶片，還有缺電晶體，在測量時電感兩端數值都偏低，一端為 20 另一端為 0

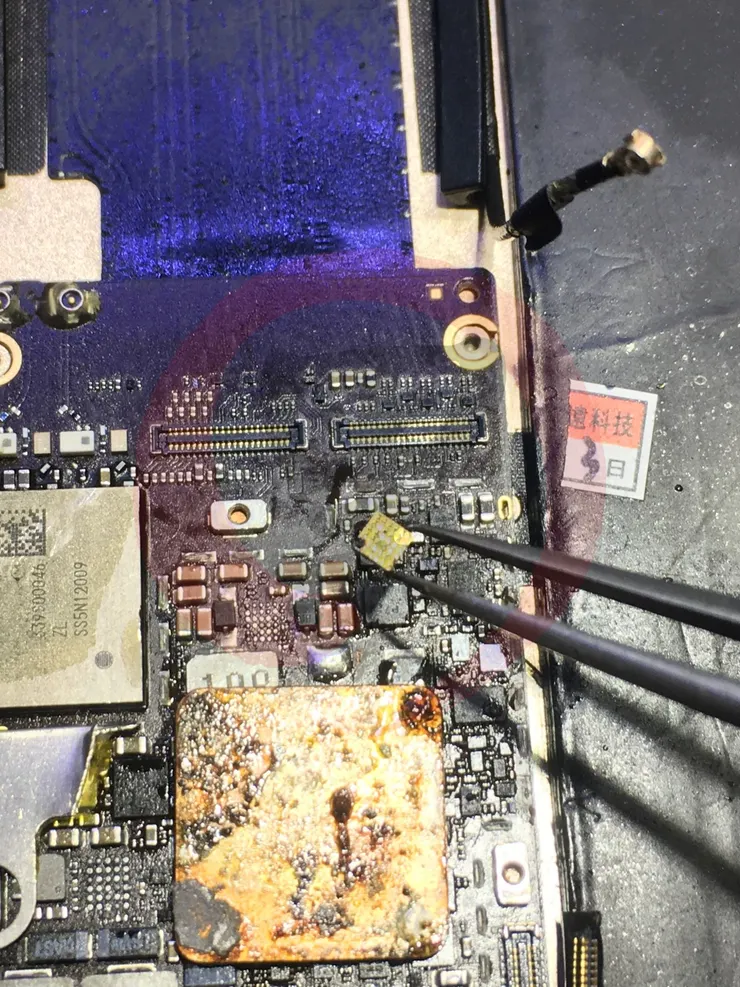

經排除找到短路的元件，將其拆除

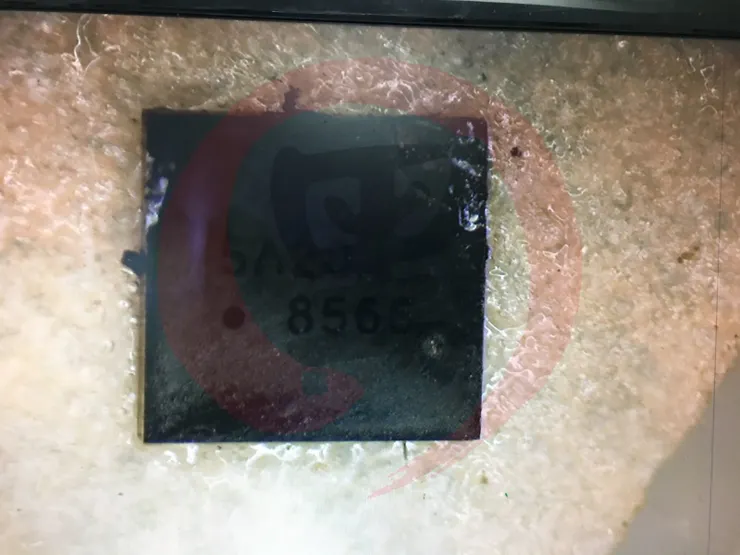

圖片可見晶片的左邊都已經整顆燒焦了，但這顆是什麼，我其實也不曉得，因為我沒有 iPad Pro 12.9 的電路圖，晶片上的標示也看不出那一個廠的

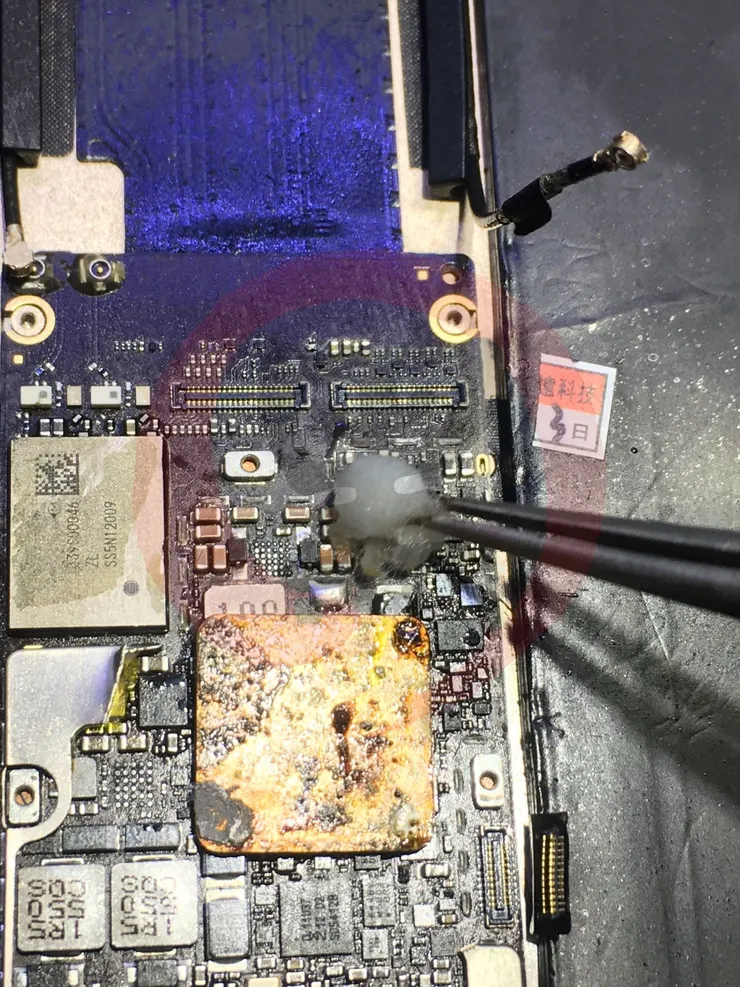

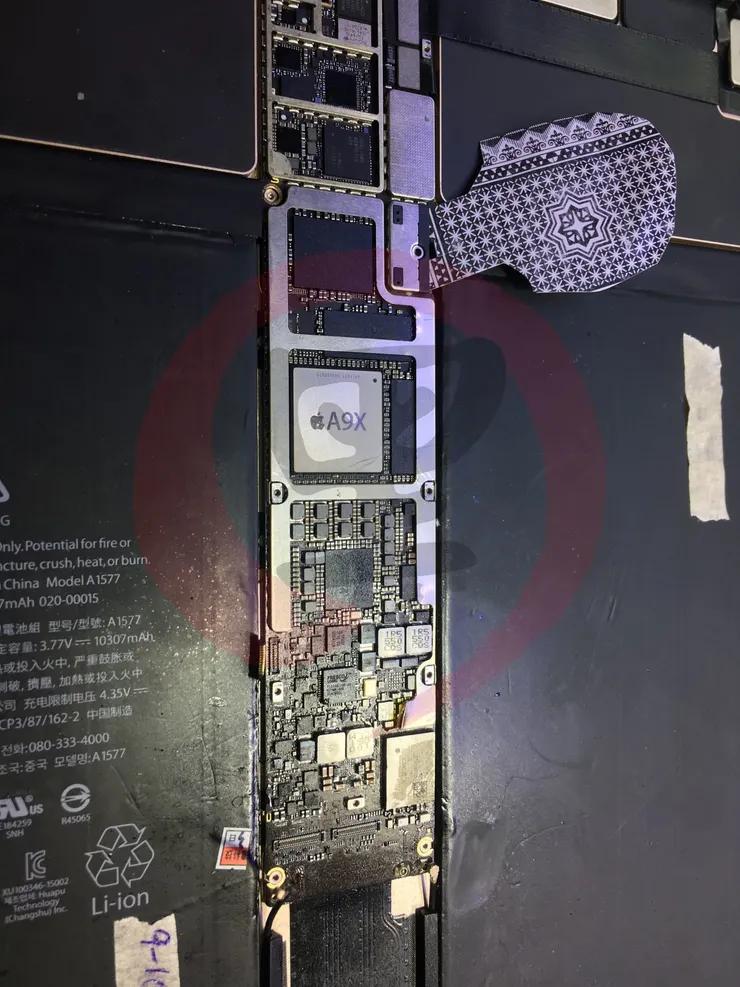

將主機板的焊點給拖平整，並且清洗乾靜

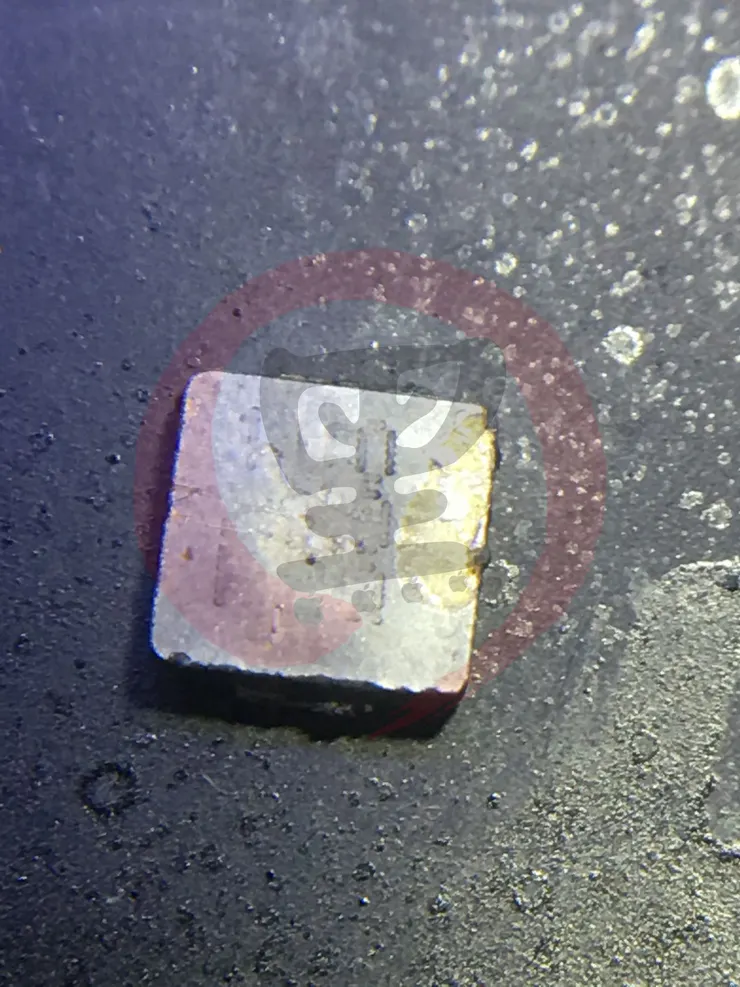

這個是拿來就拆掉的電感，上頭直標法，有點模糊，似乎是 100 ，所以相對於 10uh

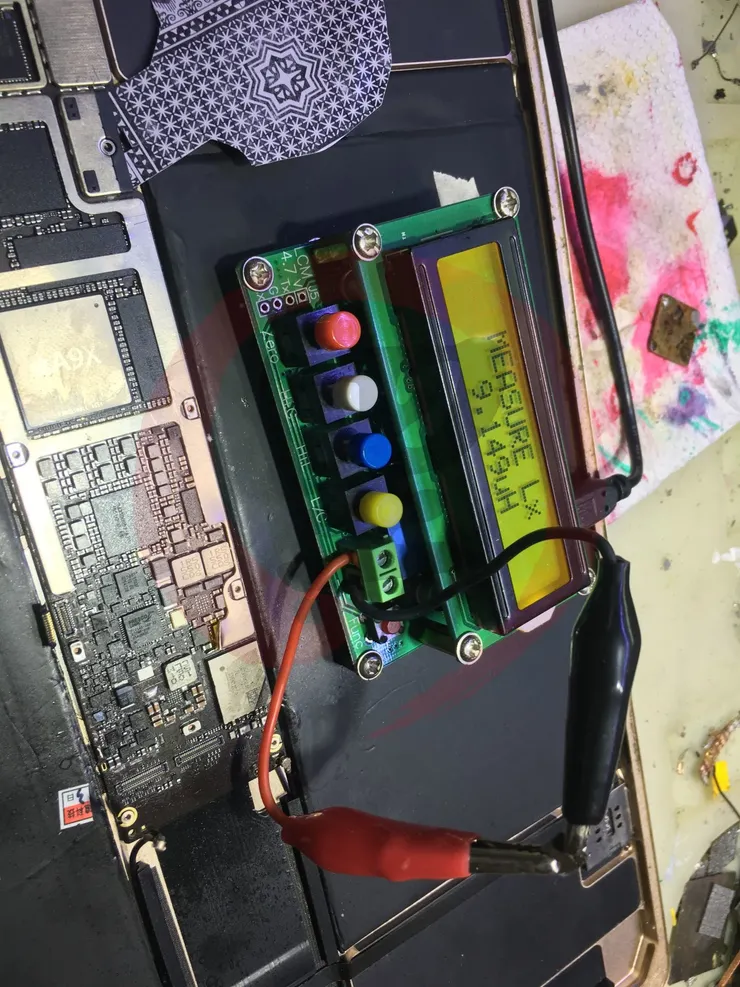

經測量後，得到 9uh ，因為沒圖，所以暫時無法確認誤差值，只能先將就的用

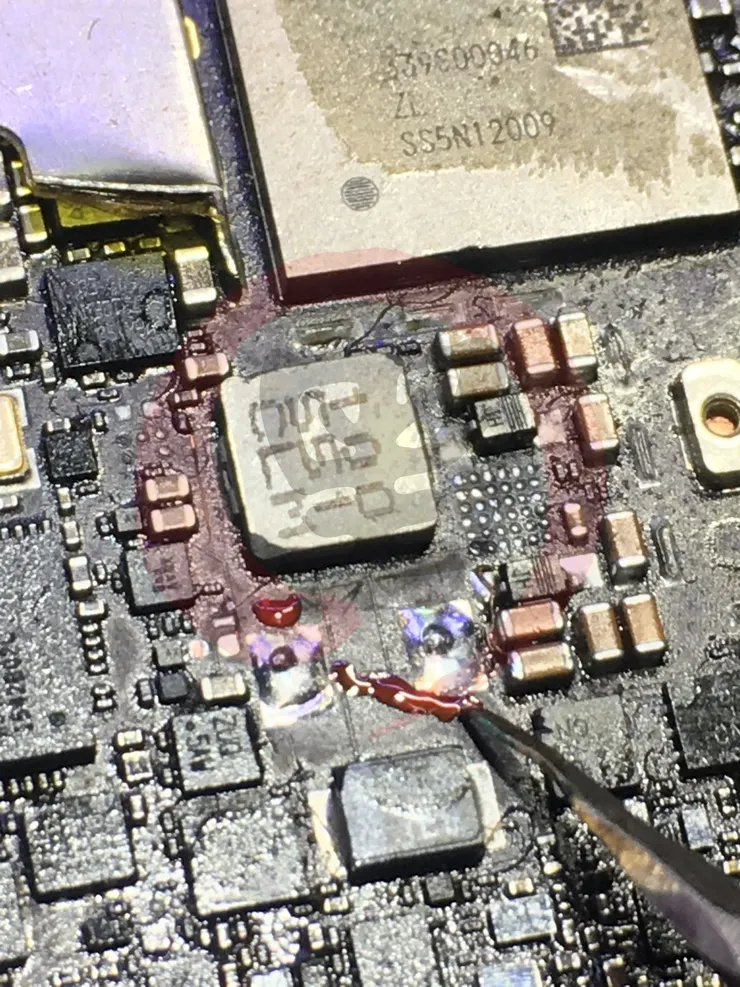

這裡不曉得，為什麼會有刀傷，所以先上點紅藥水

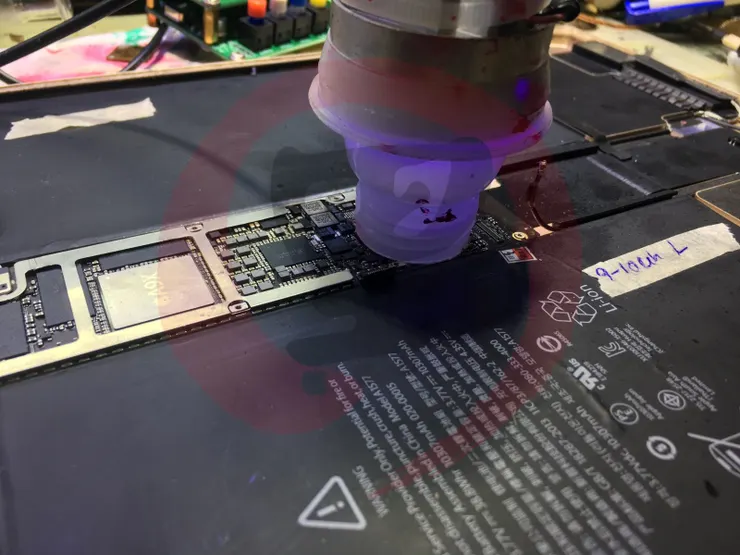

照射紫光燈固定

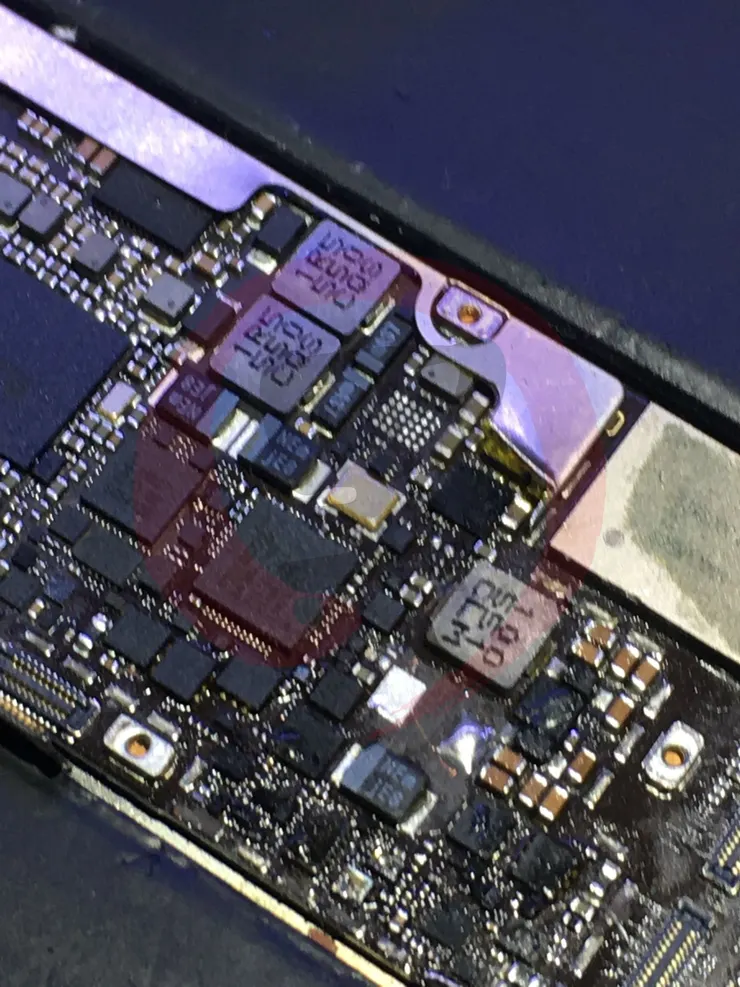

最後在將電感裝上，雖然我這也有等值電感量可以裝，但不確認最大電流，所以還是先擺上原有的電感

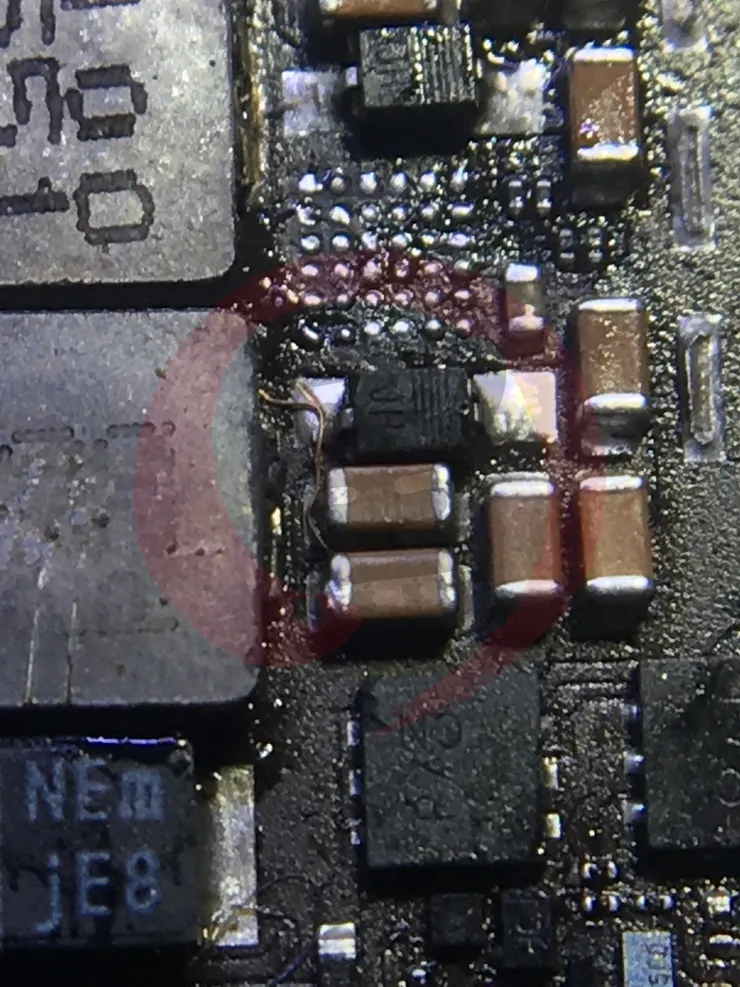

上電後發現有異常電流，仔細檢查後，在這裡發現了一條.........
我也不知道該說什麼，反正先將線取掉

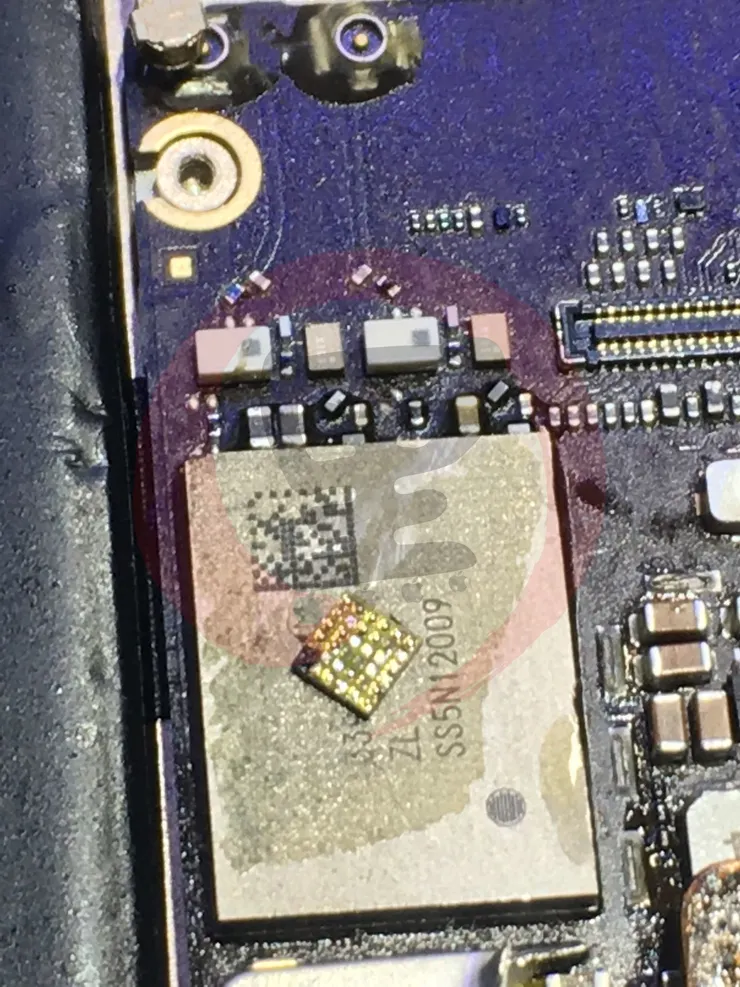

這顆晶片查不到資料，也沒圖可以看，暫時不知道是什麼

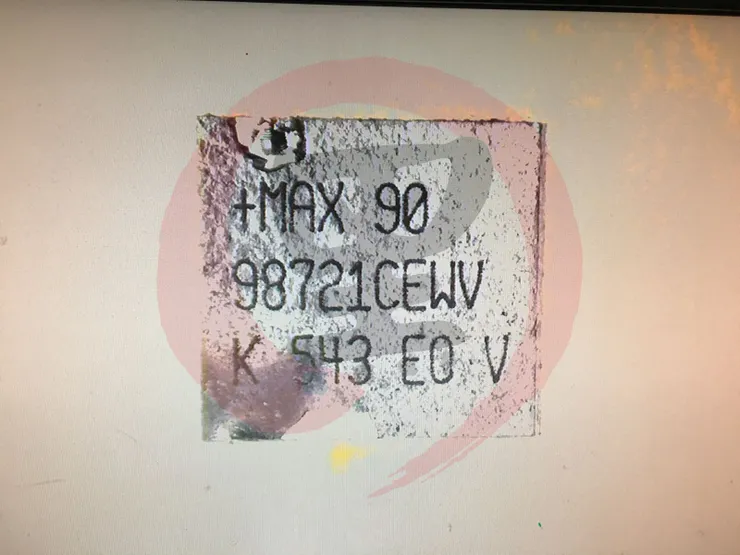

這顆有寫是 Maxim Integrated 美信半導體的晶片

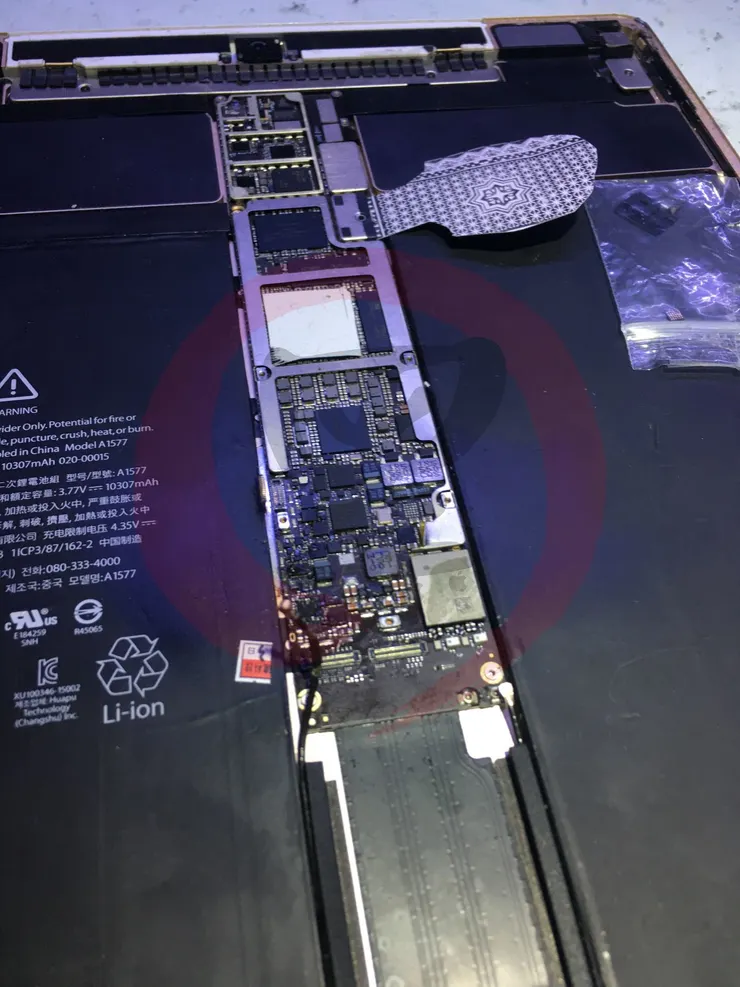

來的時候沒附配件，所以只能看電流跟連機測試

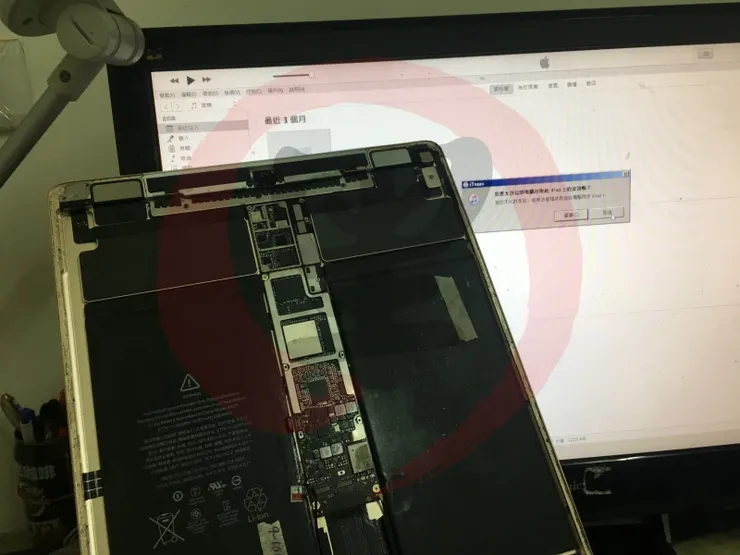

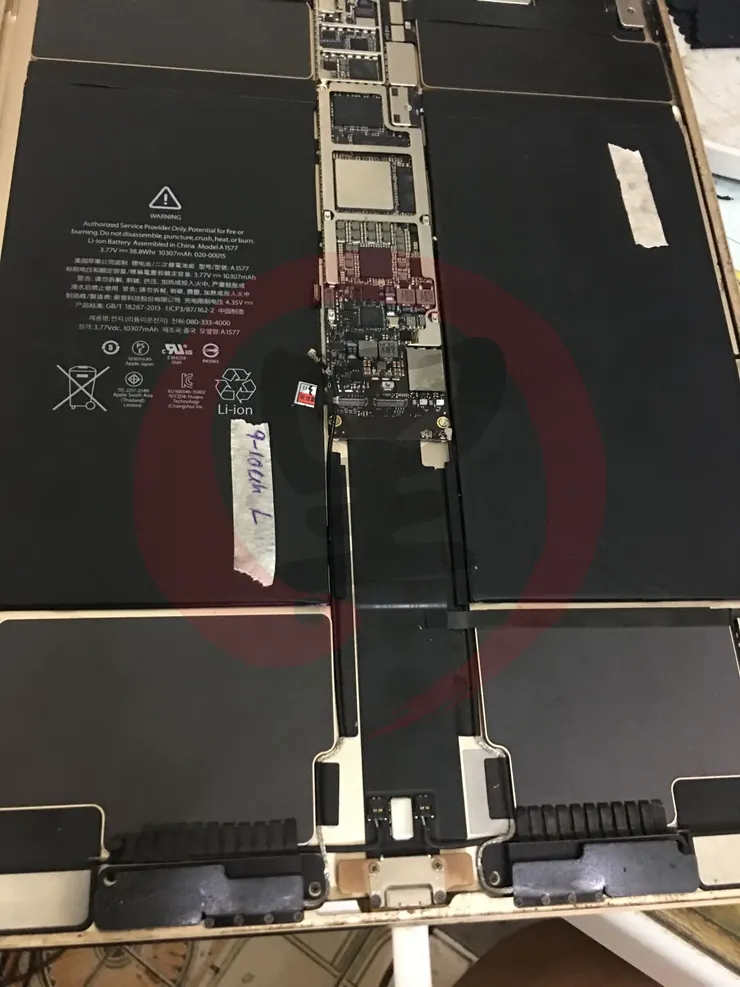

裝機測試連機，可以連線到解鎖畫面，估計開機部份處理好了，後來業務拿了面板回來，但還是點不亮，似乎在顯示電路或者面板也是有問題的，這個部份還算是比較麻煩的，因為既沒圖，也沒有料板跟晶片，可以使用，買料板跟在買一片面板來測試，怎麼算也不划算，也只能無奈先處理到這裡了，剩下的在說吧
