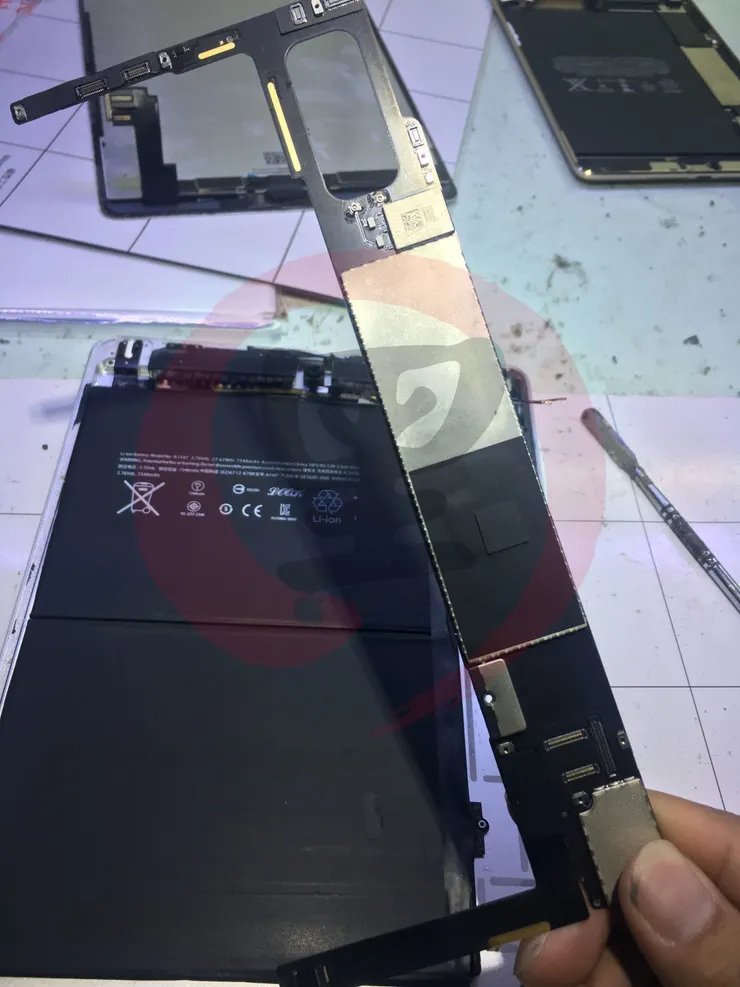

各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台同行送修的 iPad Air2 無法充電，但也因為不能充電，所以無法測開，因為有拆過的，所以拆機就不拍了，主機板先取下，確認沒有人動修過

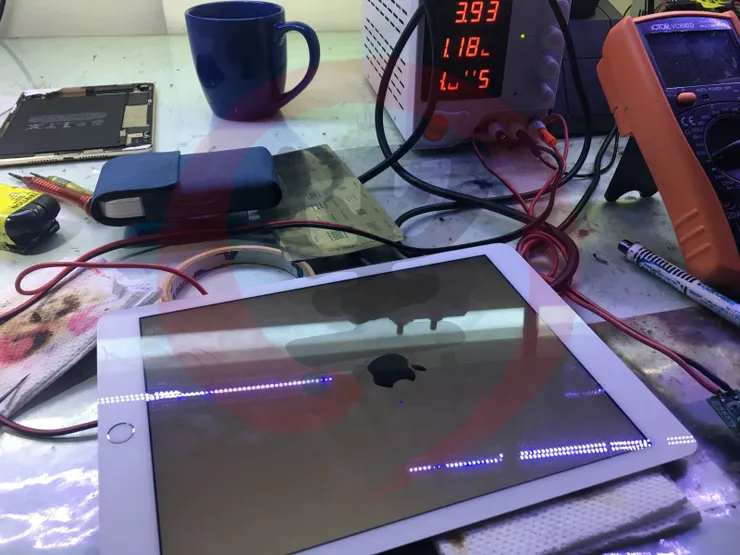

接上電源供應器後，可以開機，電流正常沒發現其它異常

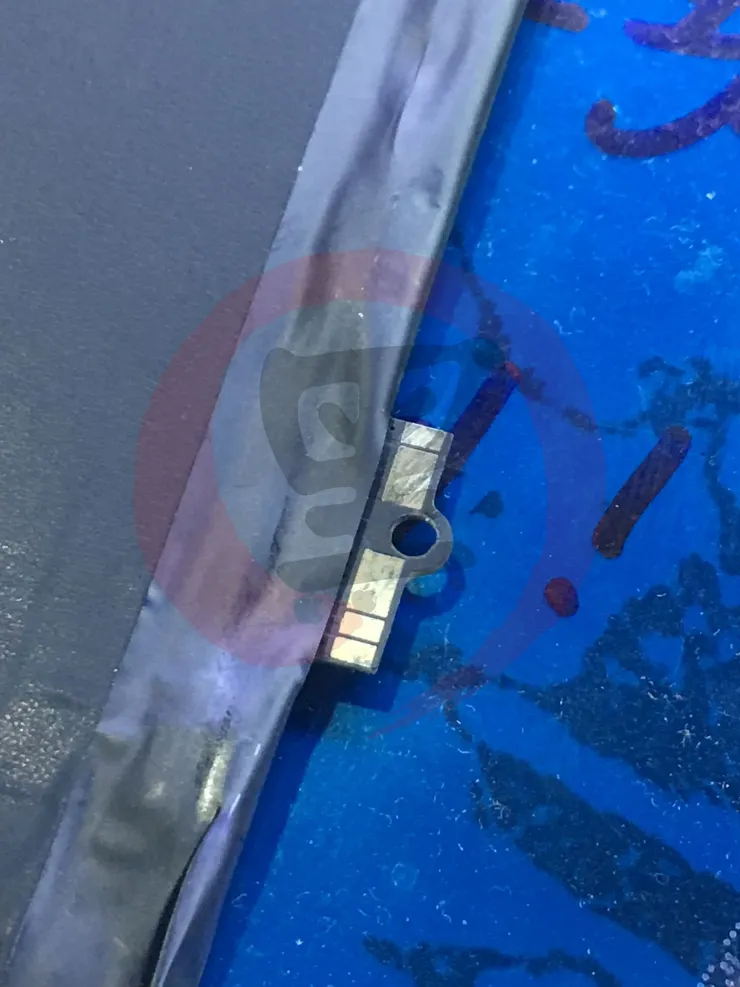

不過我看到他的電池～～鵝！金屬接點已經積碳很深了，這個還是稍微擦過的，原本我還以為眼花

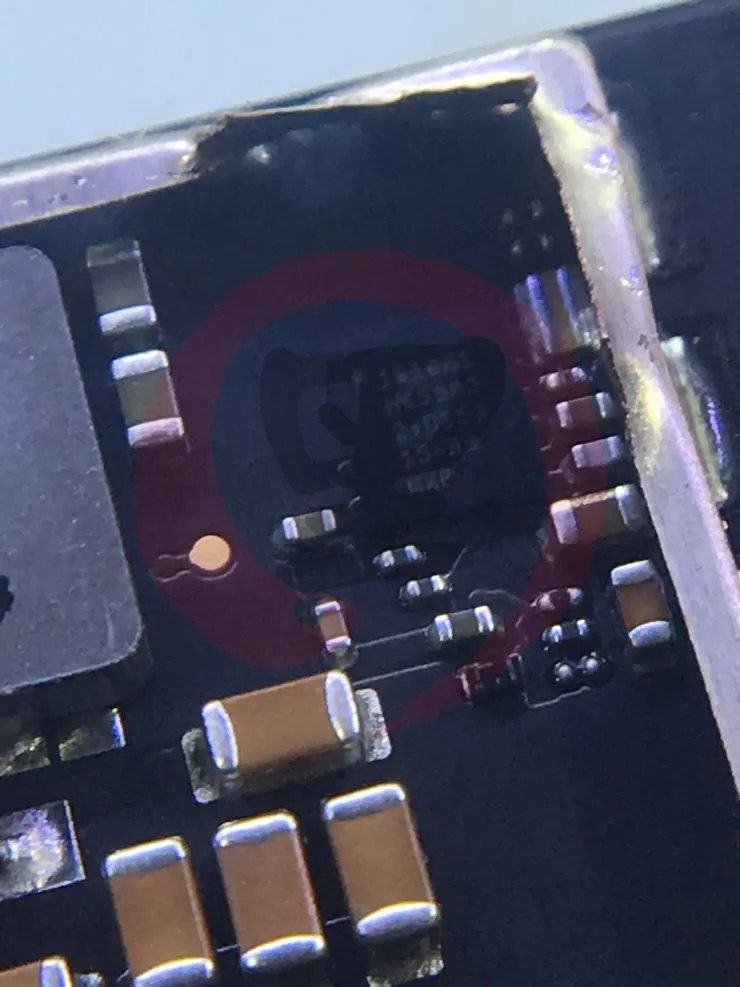

首先這種充電問題，大方向就是三個「充電管理晶片」「USB 管理晶片」「主供電」，首先要插線，所以源頭還是一定從 USB IC 開始看起，將金屬框架剪開

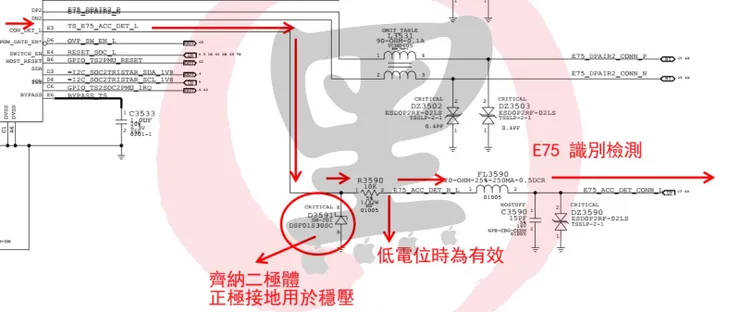

我將線插入後，依 APPLE 的產品（除了大陸機之外），通常在電量足夠，會自動喚醒開機，但這台接電供後，也沒有被喚醒，明顯來源就有問題，先針對 USB 管理晶片排查，在電路圖上，可以看的到
E75 IC 識別充電線，有一個電阻，輸出為高電位有效為低電位，是一個 10Kohm 的電阻，單獨測量為正常，另外有二個保護電路的二極體，在保險電感的前後端

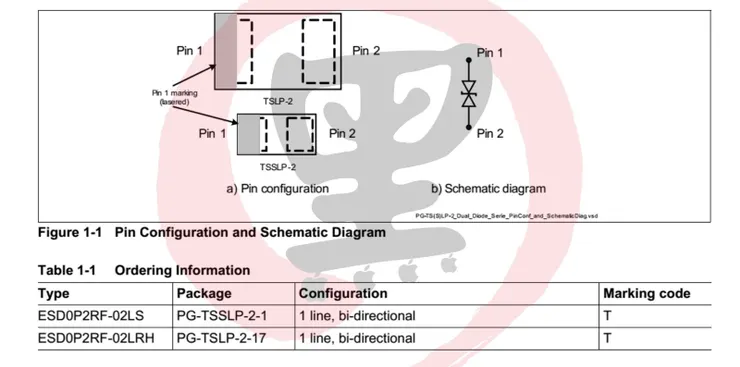

一個為 TVS Diodes（瞬態電壓抑制二極體），是德國英飛凌的產品，依英飛凌原廠電路圖上標示，使用三用電錶測量，沒有發現異常

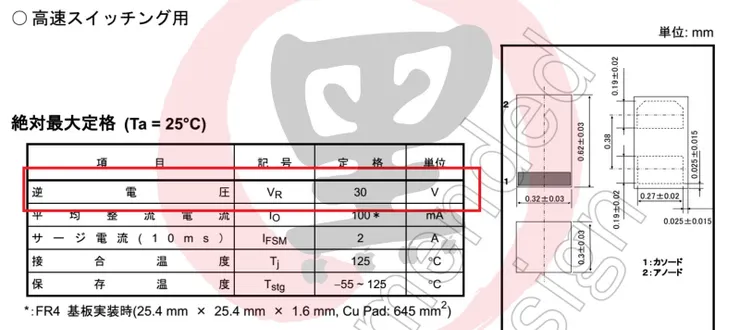

另一顆為 日本 TOSHIBA 的 Zener diode（齊納二極體），正極接地用於穩壓，逆向電壓為 30V ，經三用電錶測量後，發現二極體逆向崩潰不回復，白話點就是擊穿的意思

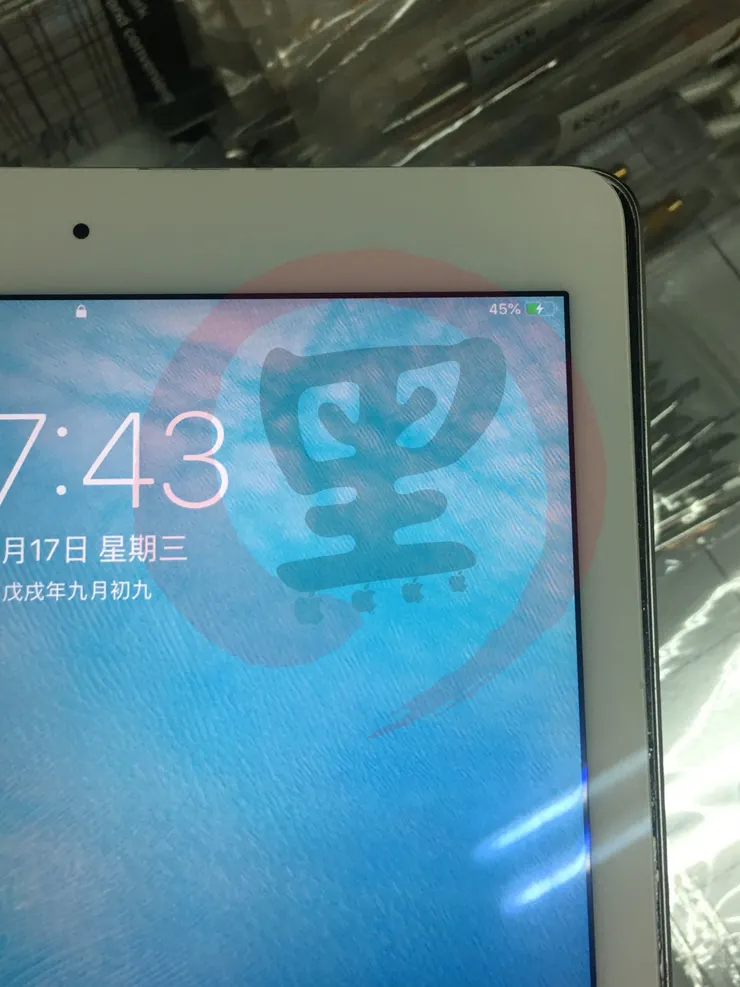

依 TOSHIBA 的規格，從其它電路板上找一顆良品更換，電池也完全放電掛掉了，測開～～～～收工！
