各位好，我是台灣黑手，黑手的黑，黑手的手，今天要講的是一台 8Plus 三修機，故事是這樣的，客戶因手機會重啟，送修給A店，更換了硬碟後，取回數月使用正常，某日因曾當機時常出現綠線，原以是螢幕故障導致，再送回A店，告知這是處理器壞掉，接者客戶找到了 B 店，B店看過後告知可以處理，換了發財電感，也可以正常開機，客戶很開心的拿回手機，然後把原本備份的資料跟LINE全都還原，再把備份檔刪了，接下來就是重頭戲了！
客戶刪掉備份檔後的二週左右，手機開始出現白蘋果重啟，進不了系統，客戶很急忙的送回 B 店，因為備份已經全部被刪掉了，該 B 師傅檢測後，不曉得判定為何，告知客戶需要搬板，接者該 B 師傅做了搬板，都沒辦法正常開機，他單板測刷，發現刷機進度只有 11% 就不動了，他重新做過二次 CPU 都是維持這樣的情況，也不曉得從那裡找到我，將這件轉發給我，希望我能看一下，其實我原本要他別寄來了，我都做外客被修壞的比較多，但他還是很堅持，最後只好還是發來了，雖然我認為，發來恐怕也不會有太大改變........

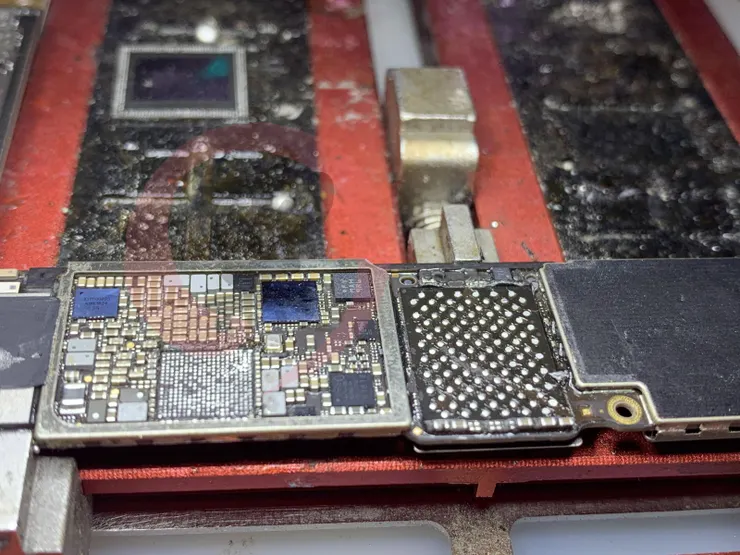

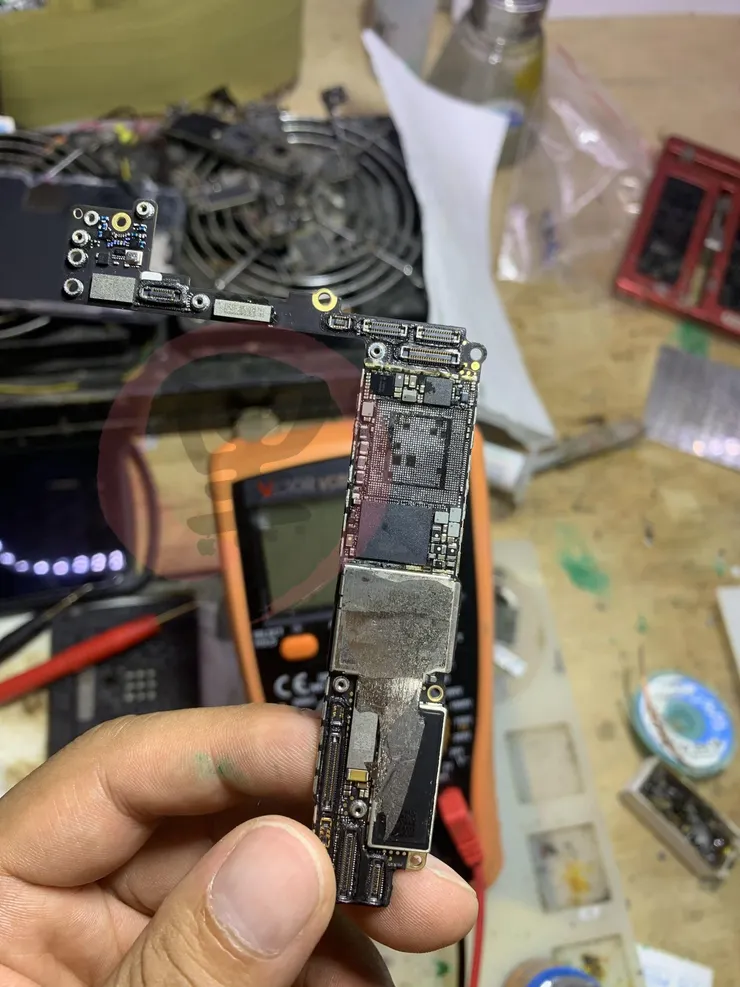

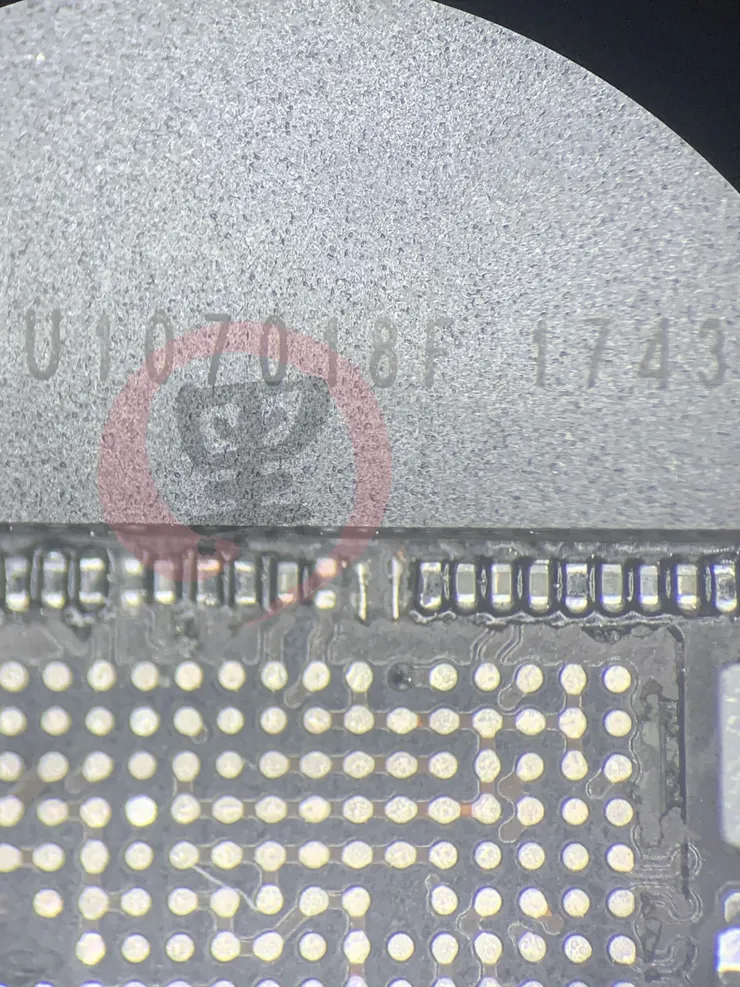

這片是原板，處理器已被拆掉，可以看到電感都已更換成過一圈了，基頻處理器未拆卸過
原機主板的膠沒有除，看從更換電感與下晶片的手法來看，週邊膠沒什麼刮痕，下刀處平整，週邊也沒掉件之類的，整體手工還算不錯

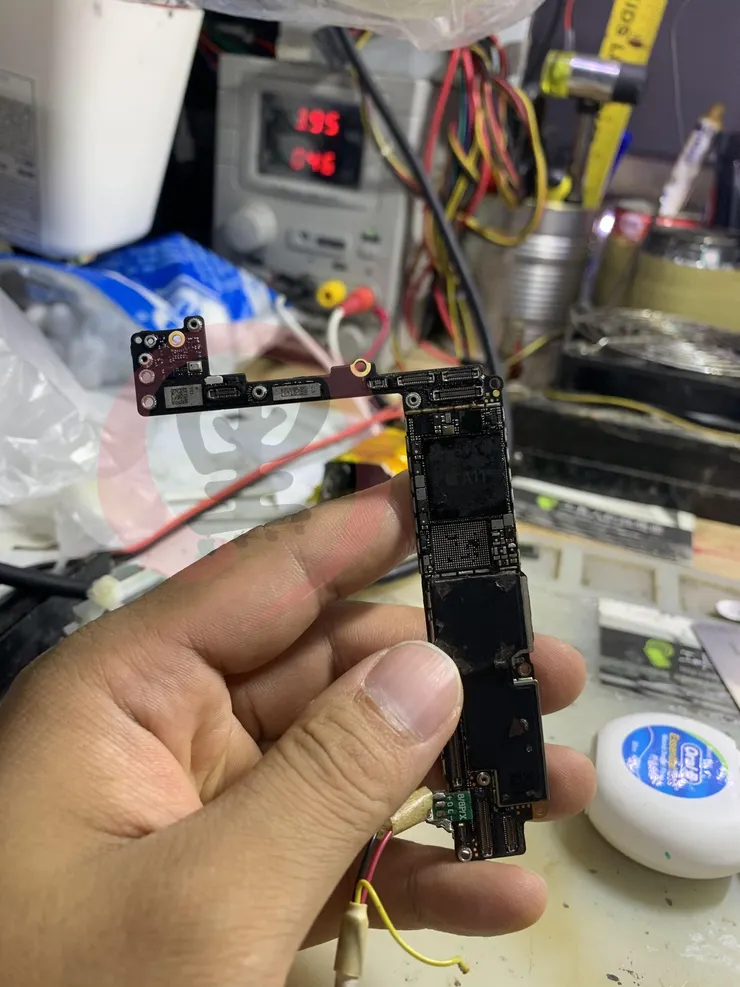

這片是對方搬過的板子，我測量了兩回合，數值浮動過於明顯，也就是首測可能是 750 二測確變成 1350 三測又回 750，我原本以為我他媽電錶又壞掉了......

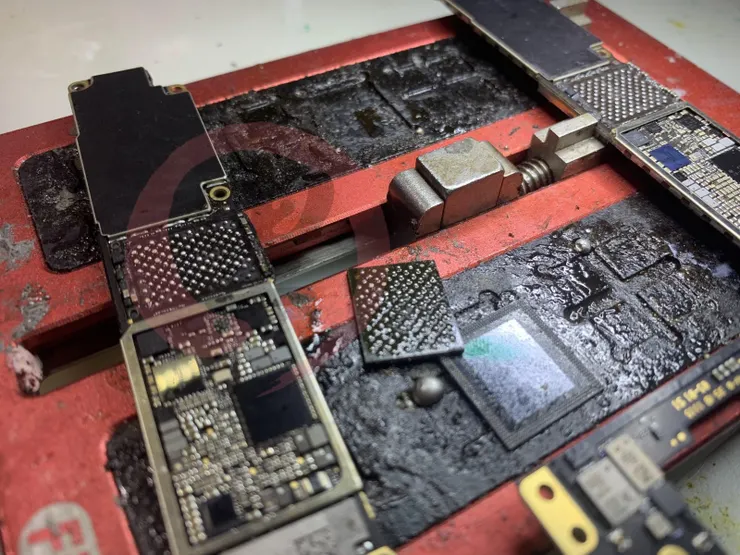

後來確定我電錶沒壞，我只是懷疑 PMU TO AP 的主要供電有虛焊，所以我將主電供扯了下來

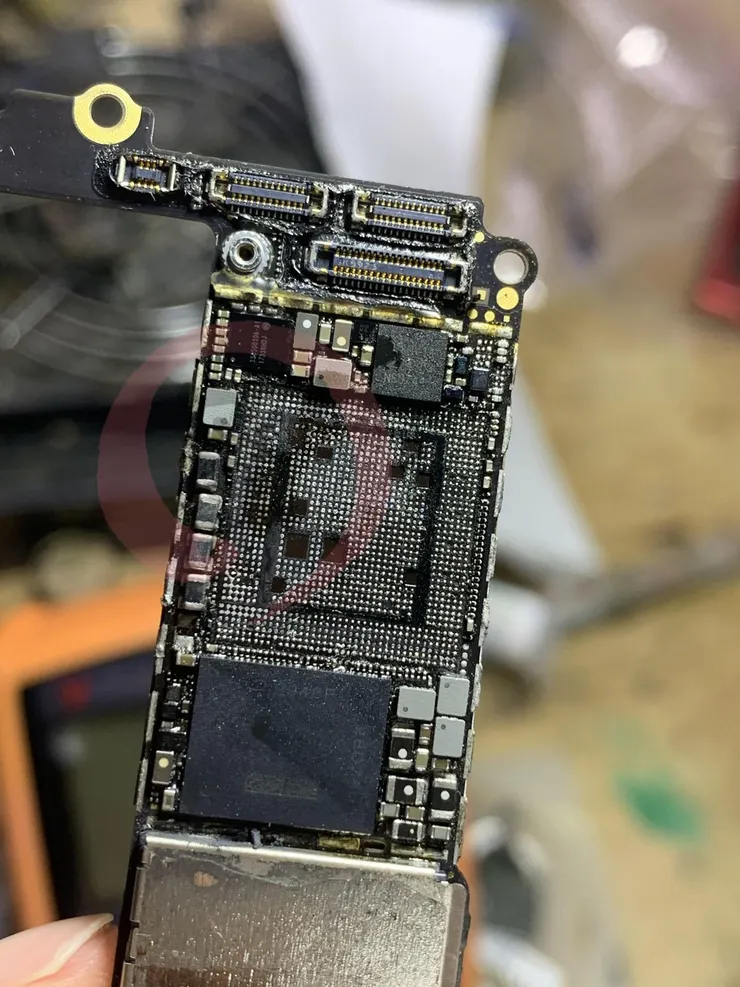

將它除膠後重新植錫回焊

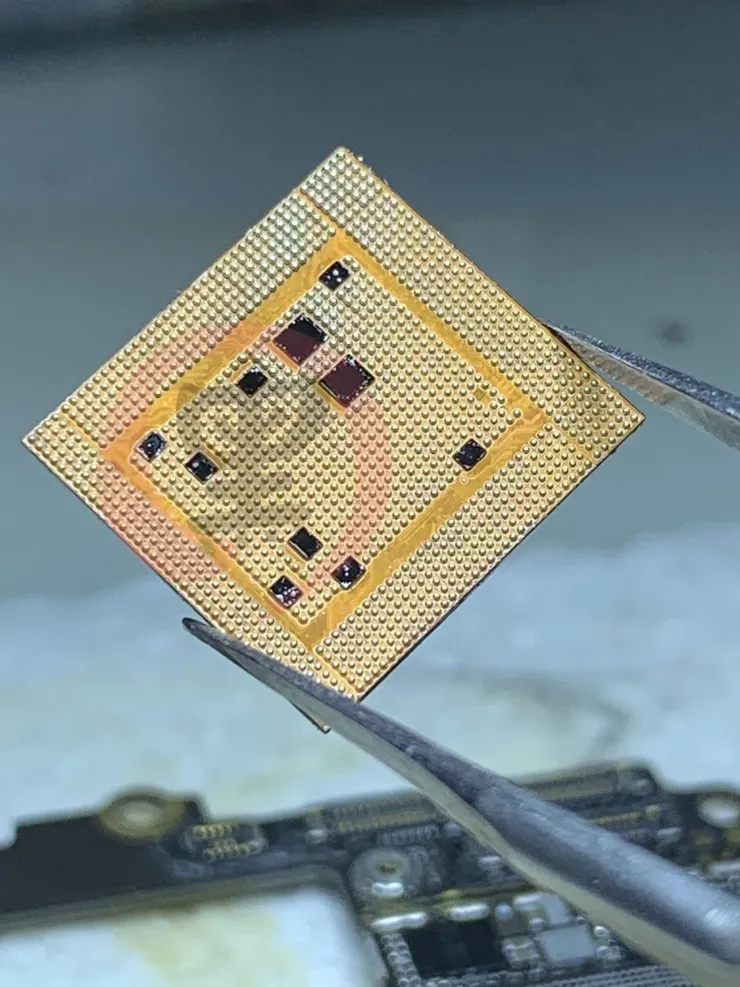

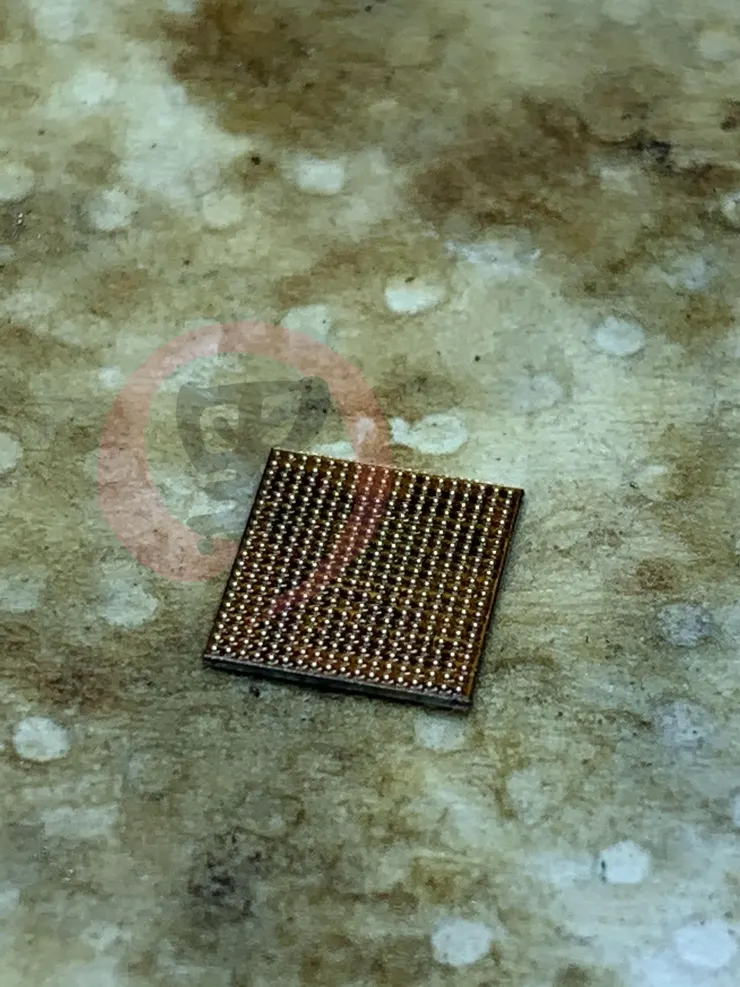

處理器的部份同樣取下，環視檢測除膠蠻乾靜的，沒有掉點，沒有斷線與暴銅，前一位師傅整體手工算很優秀，我重新植錫後回上
觸發電流大約 47mA 是 DFU Mode 的電流，這屬於正常電流

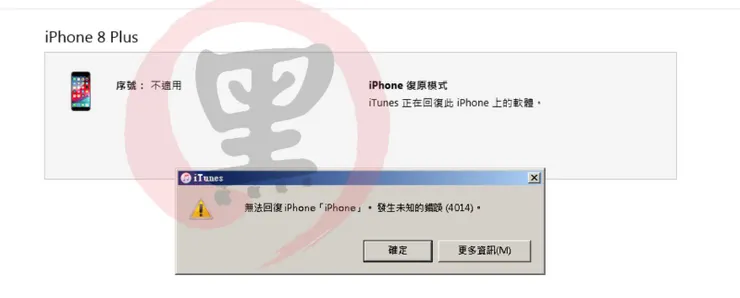

我同樣依前面師傅給我的參數，操作了一次，刷機確定報錯 4014（因為對方用愛思刷，所以會顯示 11%），我用官方刷一般是看上方文字進度，這個 4014 是在 DFU 的 4014，而不是在 Recovery mode 的 4014，所以我確定一件事情就是，處理器有工作，但是並沒有要去讀取 NAND FLASH 的意思，也就是跟上面 11% 進度差不多的意思，一般愛思來說，讀取 NAND 的進度大概是在 19%
我用示波器去測量了 NAND SYS_CLK （就是硬碟的時鐘），並沒有任何波形產生

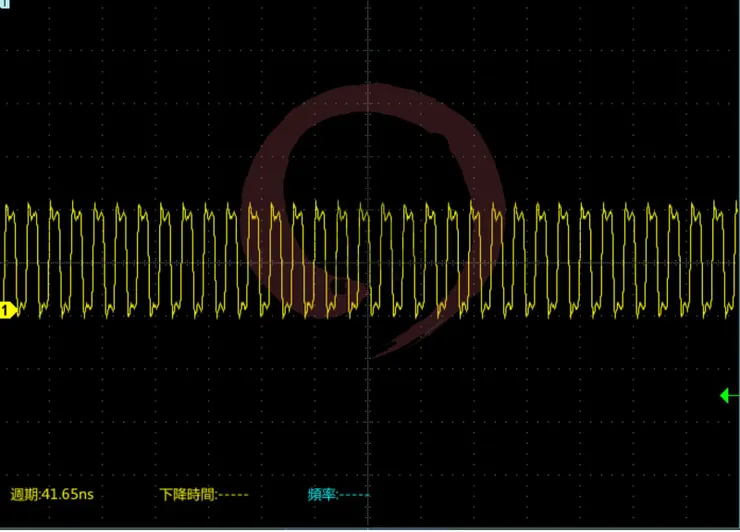

一般來說可以抓到這樣的波（這個波是別台的波），抓不到波，有幾種可能，處理器初始化的條件滿足，但未滿足讀取 NAND 的的工作條件，也就是介於開機與不開機之間，如果優先考慮到，客戶一開始閃線條的可能性（一般是指 GPU/CPU 供電異常的花屏），目前的問題到底屬不屬於初始故障，還不太確定

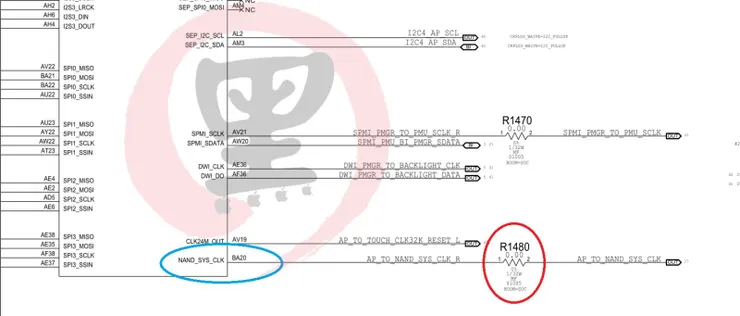

所以我將目標先放在前一個工作條件，也就是 SPMI 的工作，我測量該處的二極體值，在 1 腳與 2 腳都有值，不過我認為這個參考值有點大，因為 R1470 是 0ohm 的電阻，所以算是良導體
SPMI 的目標物有兩個，一個是處理器，另一端是電源管理晶片，所以負載是二個， 0ohm 電阻是良導體的話，最終目標物就會是是二個，假設每個元件的參考值為 10 來說
就是 10+10+10 = 30 ，但我目前測到的值是 40 （舉例參考值），也就是這條可能是處於，只有一個最終目標物，但是為什麼測量 1 與 2 確都有數值？
主要的原因是 0ohm 的電阻算良導體，如果今天 R1470 是一個 2.2kohm 的電阻，那就不屬於良導體，就算每個元件的參考值為 10 的話，也只能假定為 10+10 = 10+10 ，因為中間被 2.2kohm 的電阻隔離保護

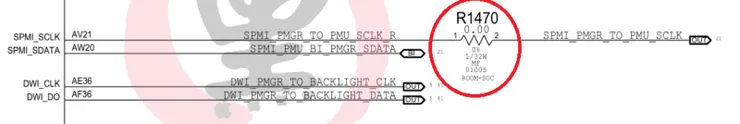

講文言文聽不懂沒關係，實戰派看圖就知道，簡單來說 R1470 的 2PIN 與 PCBA 是處理於空焊狀態，所以負載變成一個，但因為是良導體，所以你量的時候，就算測 2 腳，也就測到前端的數值，容易誤判成說 2 腳跟負載 2 也是相通的，所以有最終目標物，我將 SPMI 與 SYS 兩端 0ohm 電阻接起（一般維修請同樣更換 0 歐電阻，0歐電阻可能只是指很小的電阻，並非是 0 歐）

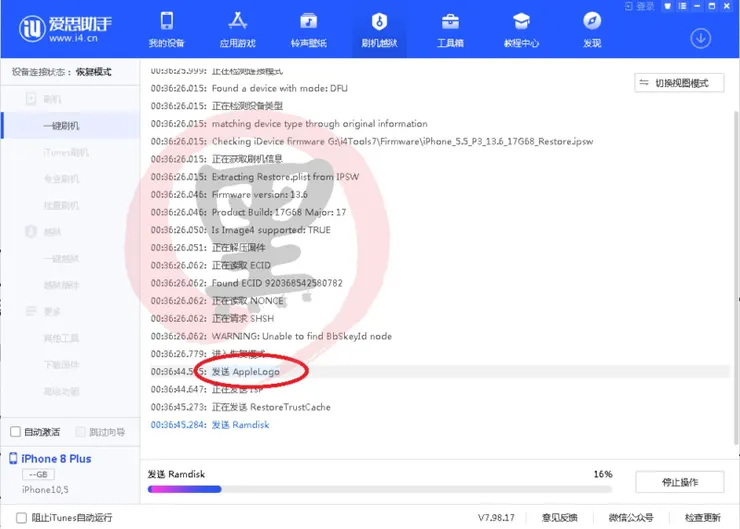

這次同樣採用愛思助手刷機，可以看到有一個發送 AppleLogo 那代表此時已進入 Recovery Mode ，雖然同樣會報錯 4014 ，但進度不同，代表報錯的意思就不同，此時的 4014 會呈現

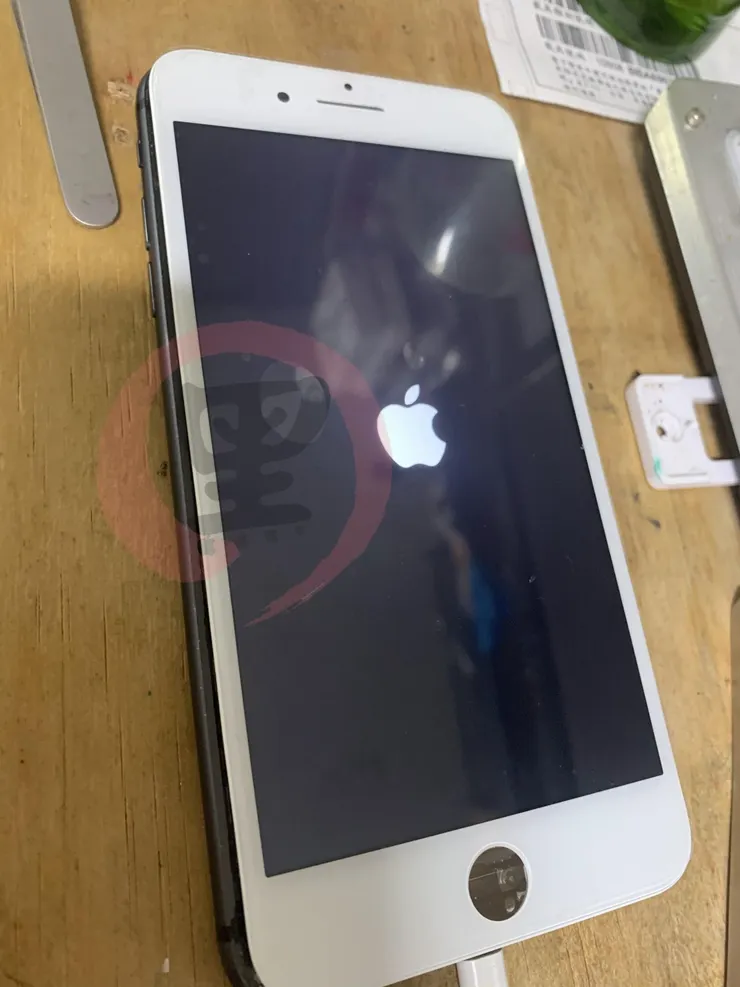

會呈現黑底白蘋果，出進度但不走，所有硬碟供電都會出來，然後報錯 4014 ，因為 NAND 是空載的，所以一樣會報錯 4014 是正常的，不過我們已經成功的從 DFU 4014 修到 Recovery 4014

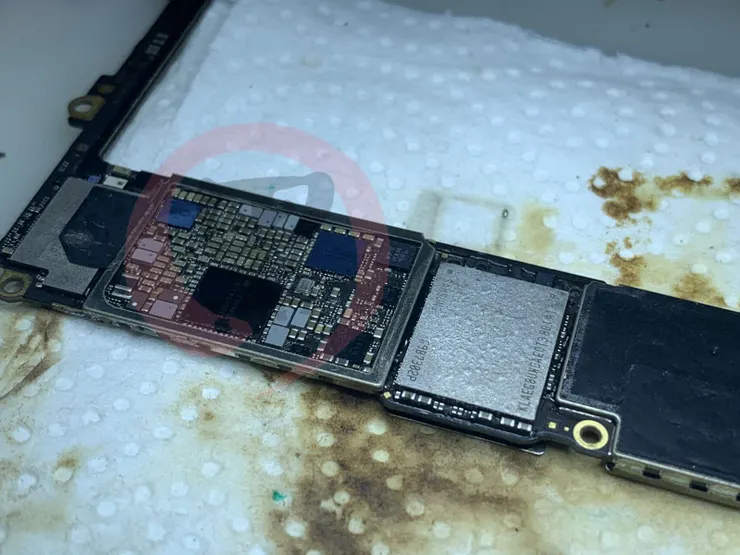

接下來重點就放在 NAND FLASH ，將原板那片的硬碟拆下

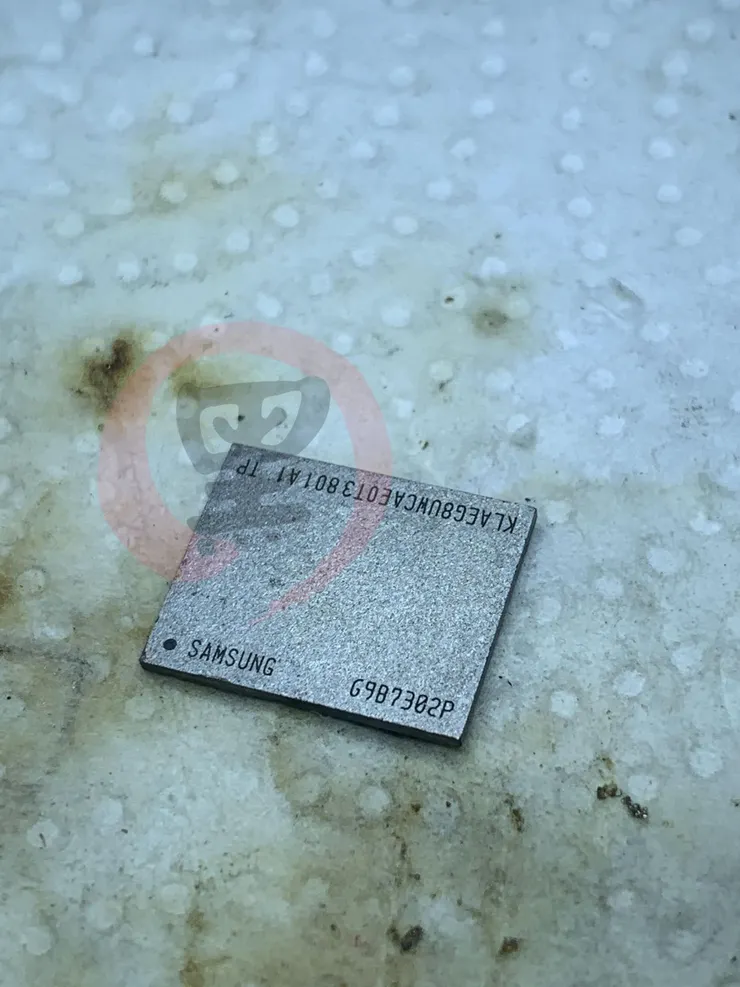

這顆是 Samsung 的硬碟，可以從字眼上的 8U 來判斷該硬碟是 256G ，這顆硬碟實物掉點，角落磨損嚴重，當然不排除是 A 店師傅，更換時導致的，也有可能是買回來的硬碟就是這個模樣

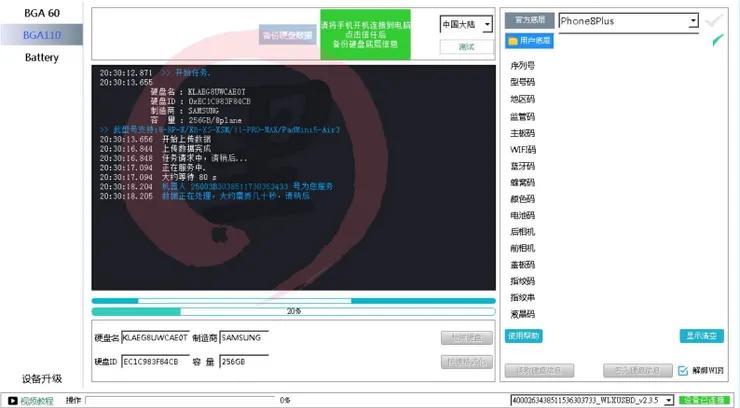

先上 BGA110 的燒錄器確認原機底層文件是否正常
確認底層文件可讀取備份，晶片植錫回焊

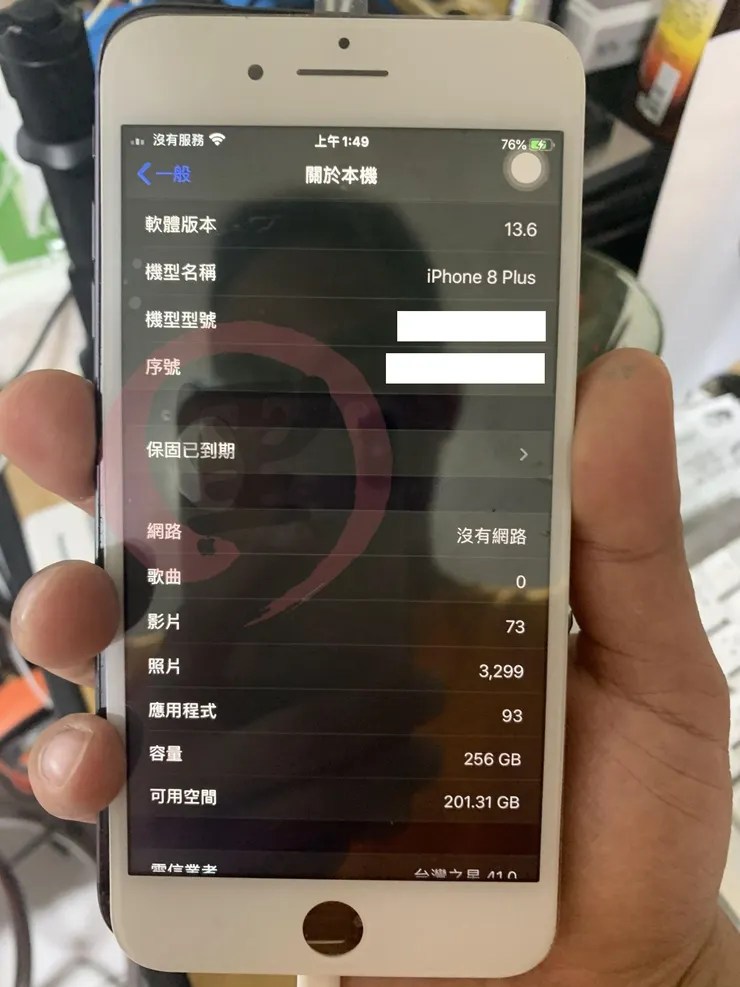

裝機～～直接進系統，照片 3299 張全數救回，因為基頻處理器還沒動，所以是沒有服務的，自己動手，豐衣足食！
