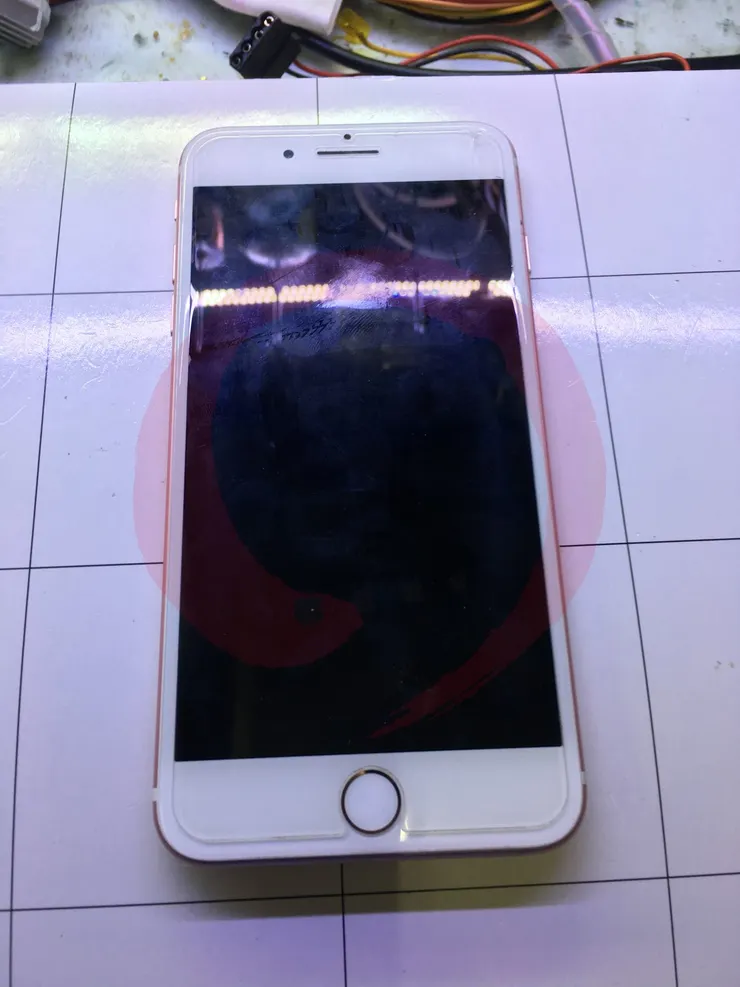

各位好，我是台灣黑手，黑手的黑，黑手的手，這台 iPhone 7Plus 目前是無法充電，已更換過尾插跟電池，情況是依舊的
iPhone 7Plus 看起來就是不一樣，不知道什麼時候有錢可以換機.......

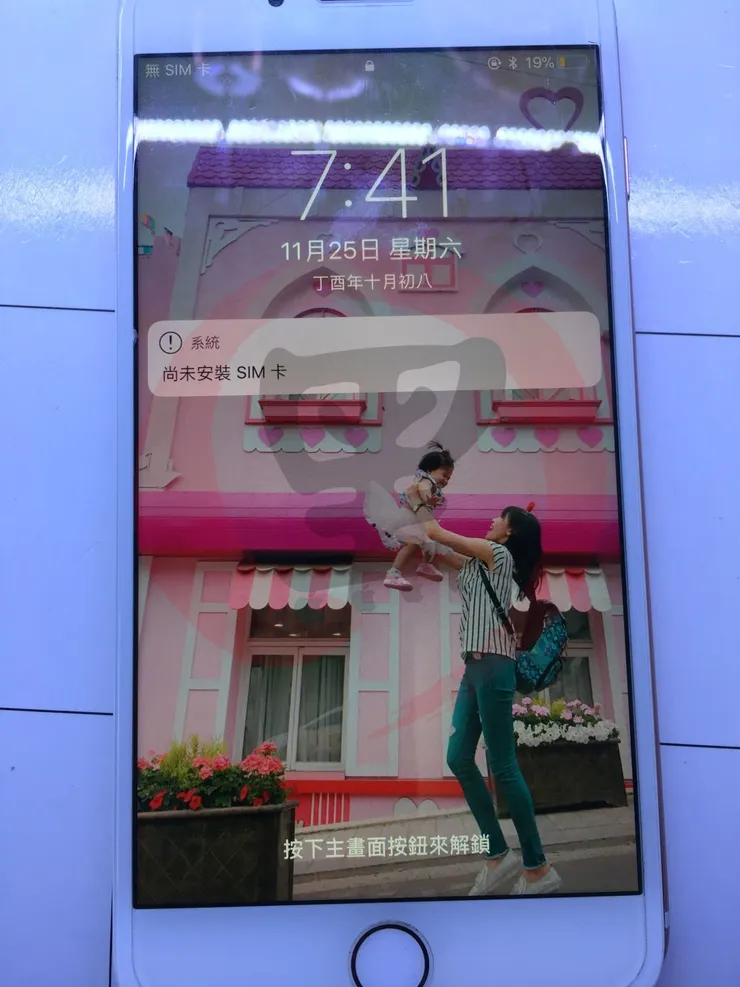

能開機，觸發開機後，確實是不能充電
完全沒有電流反應

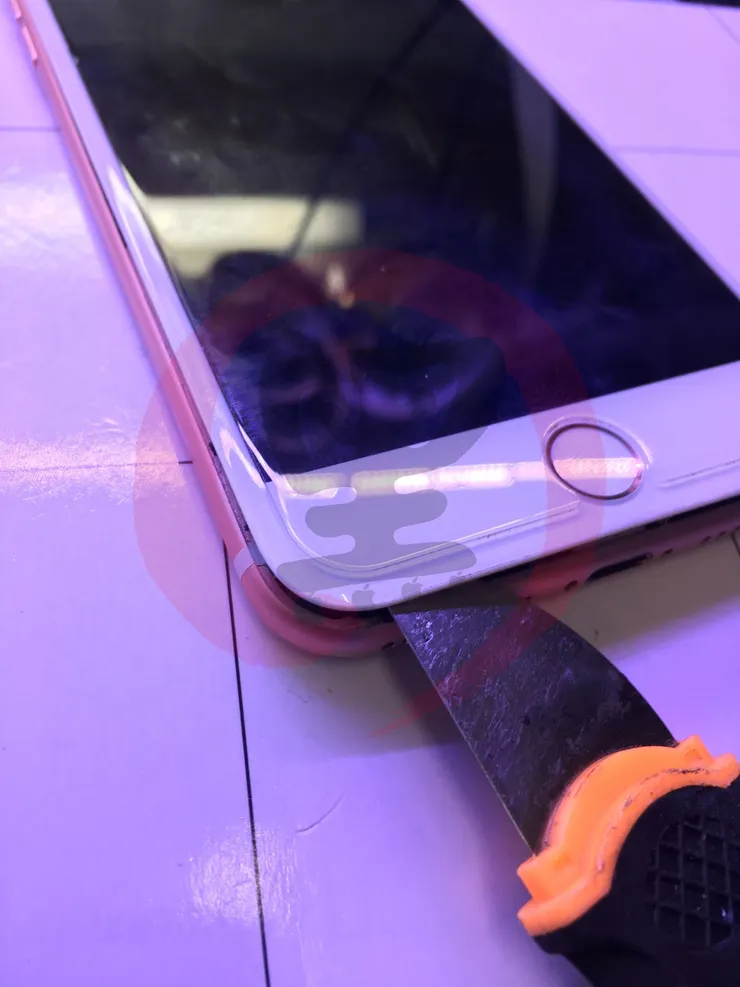

首先使用撬刀將面板開啟
只不過 iPhone 7 以上系列，都是側開了，不熟的還是多加留意，不過有時候也是太熟，所以一直很想往上翻，先接電供確認一下，是否有漏電
接者將面板分離

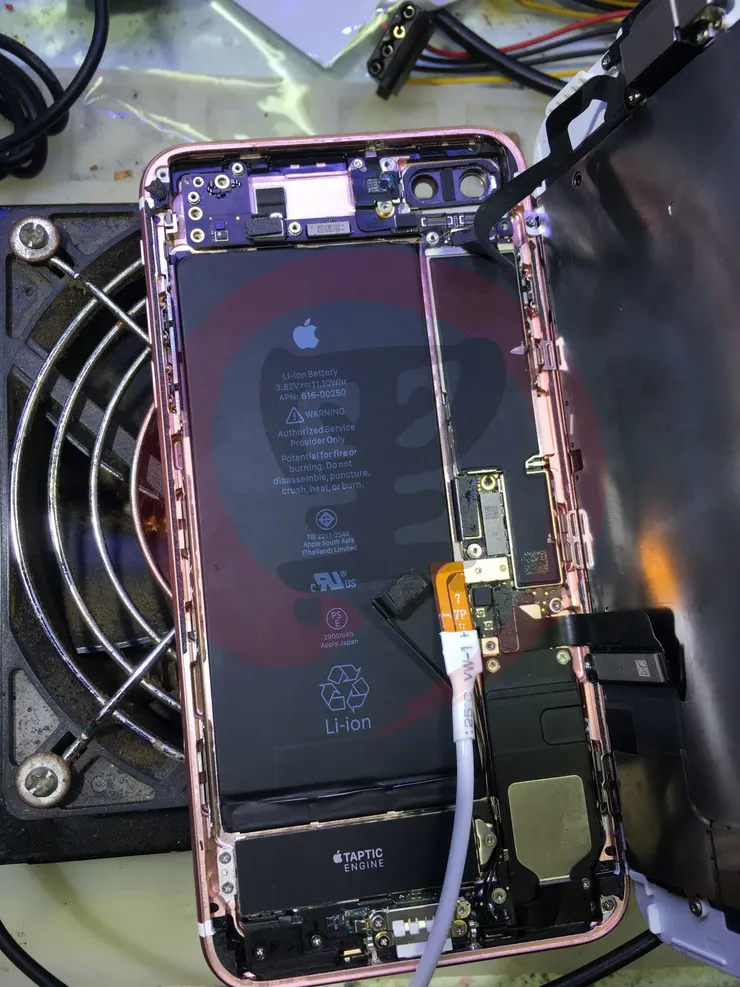

開始卸除零組件
這邊螺絲比較多，還有上下層設計，在拆除時，最好區分一下位置，避免裝不回去

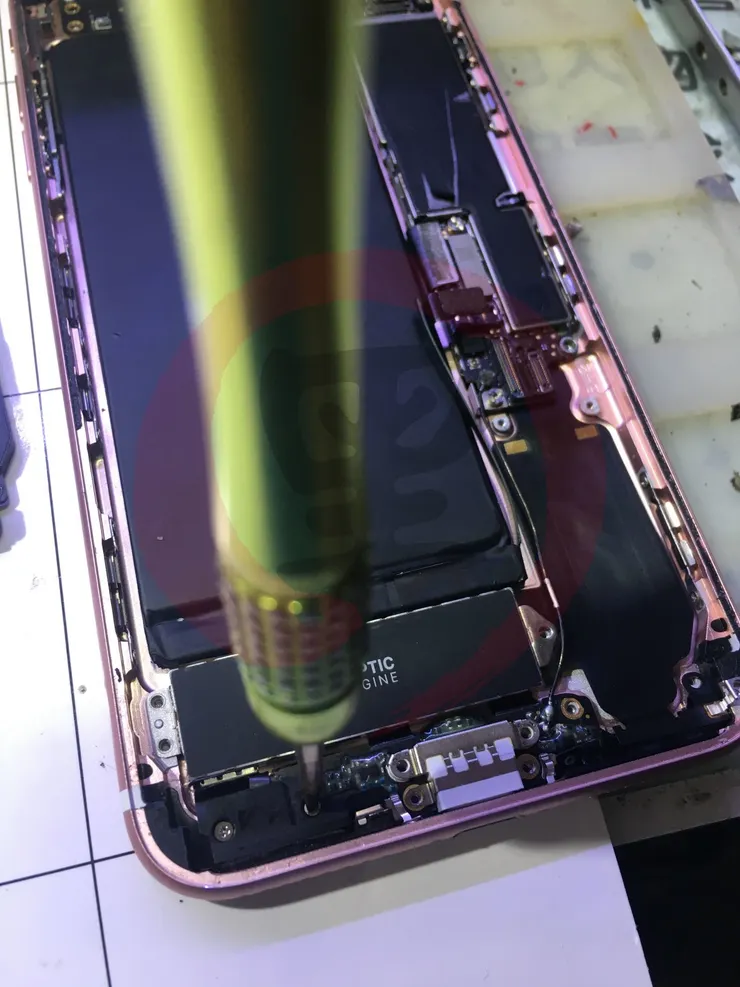

底部還有一整排螺絲 呵呵！

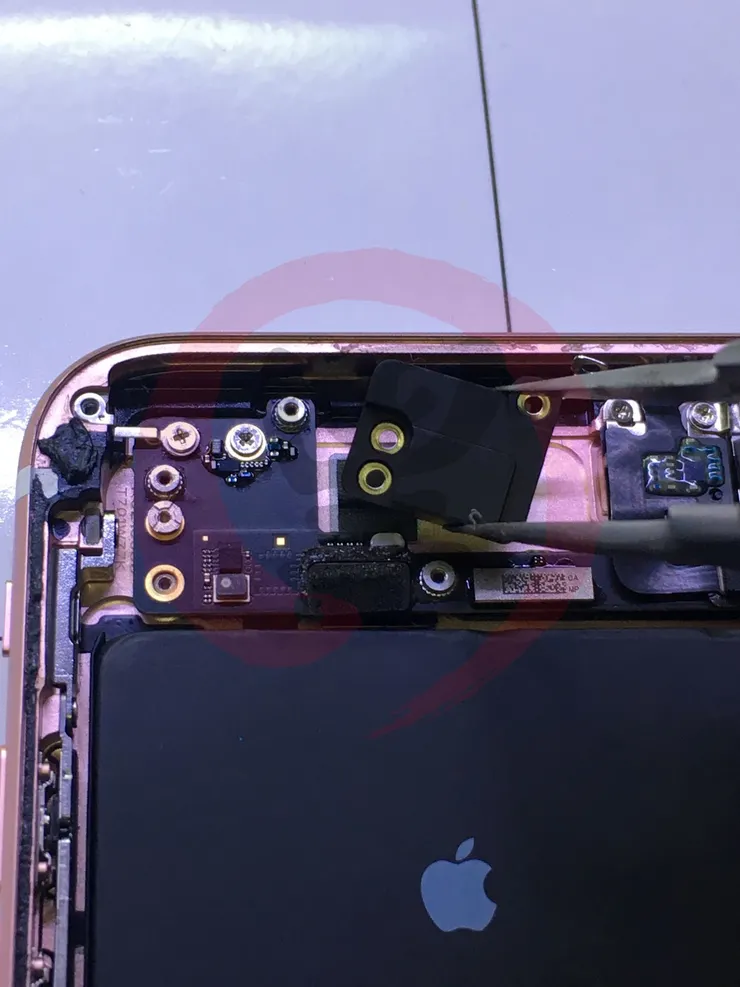

接者開始卸除主機板

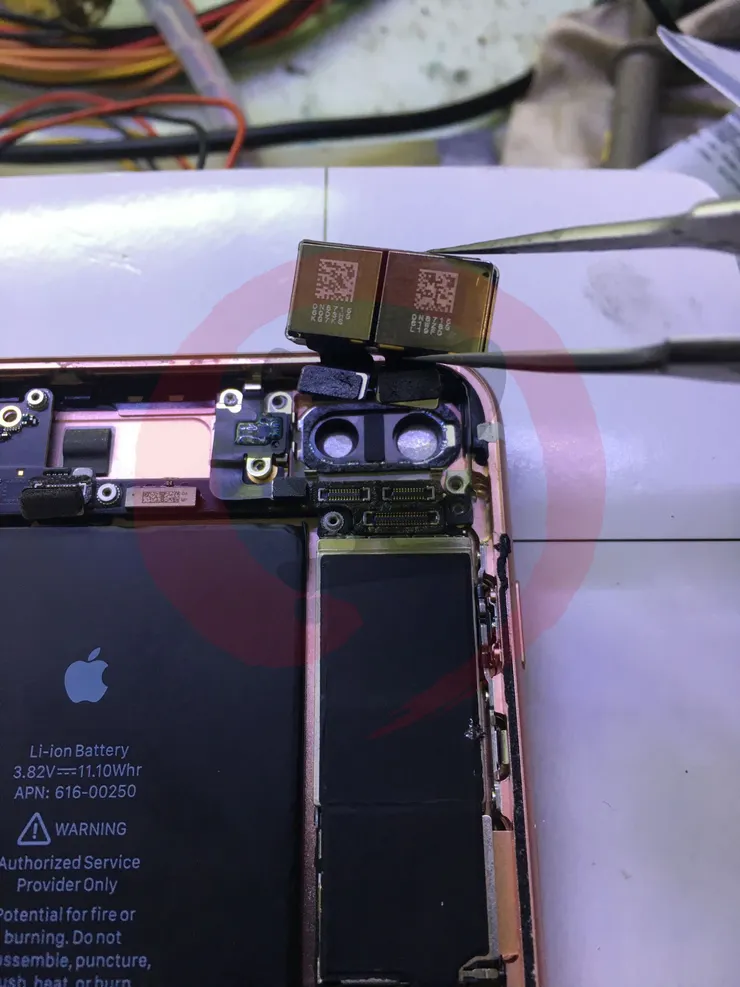

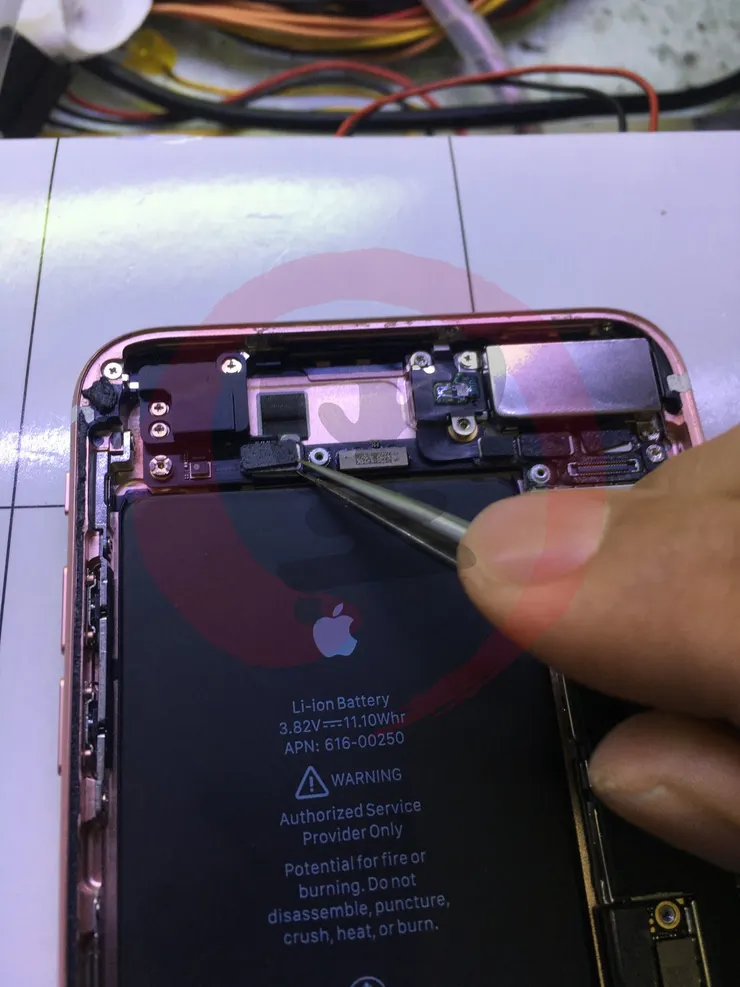

雙鏡頭在拆除時，請自己小心，因為現在光進價一顆要二千多塊

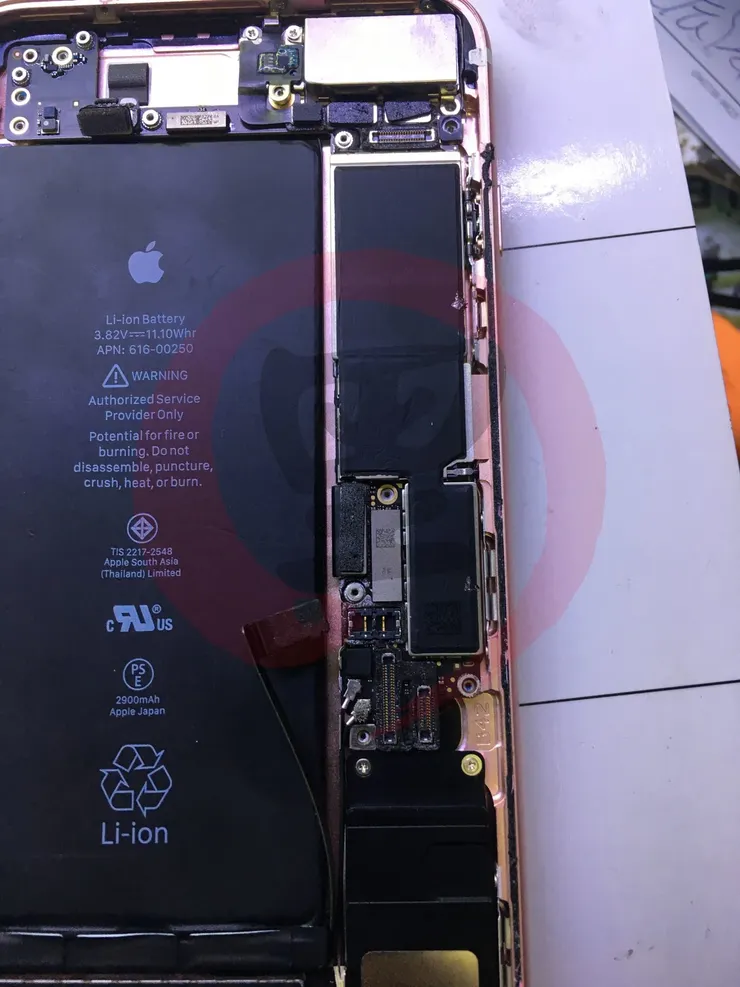

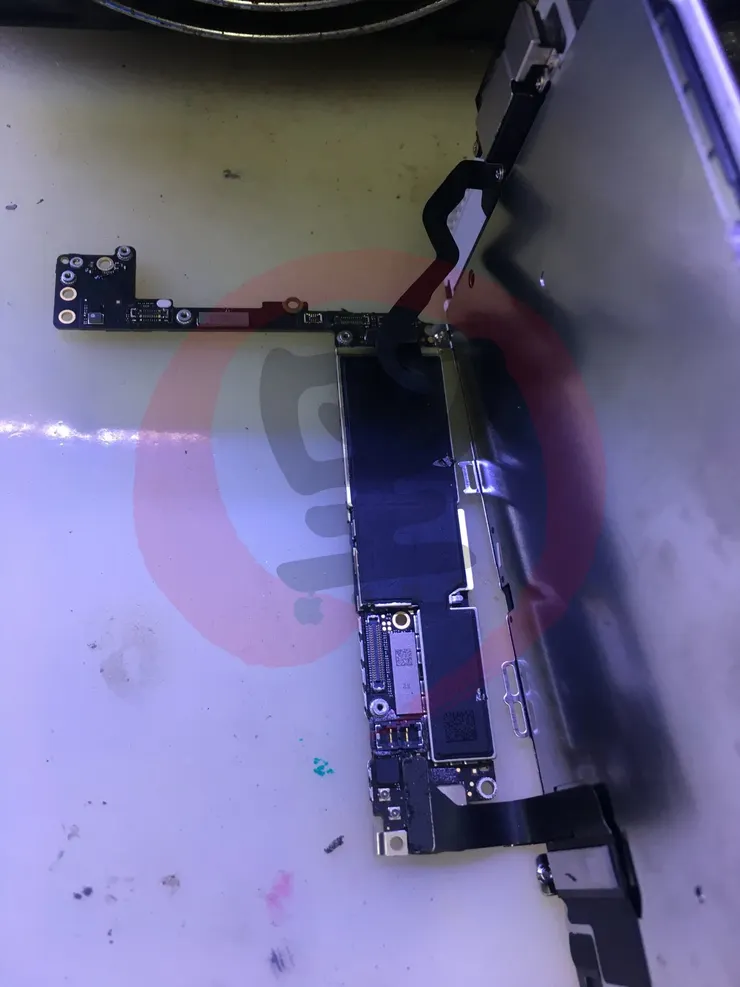

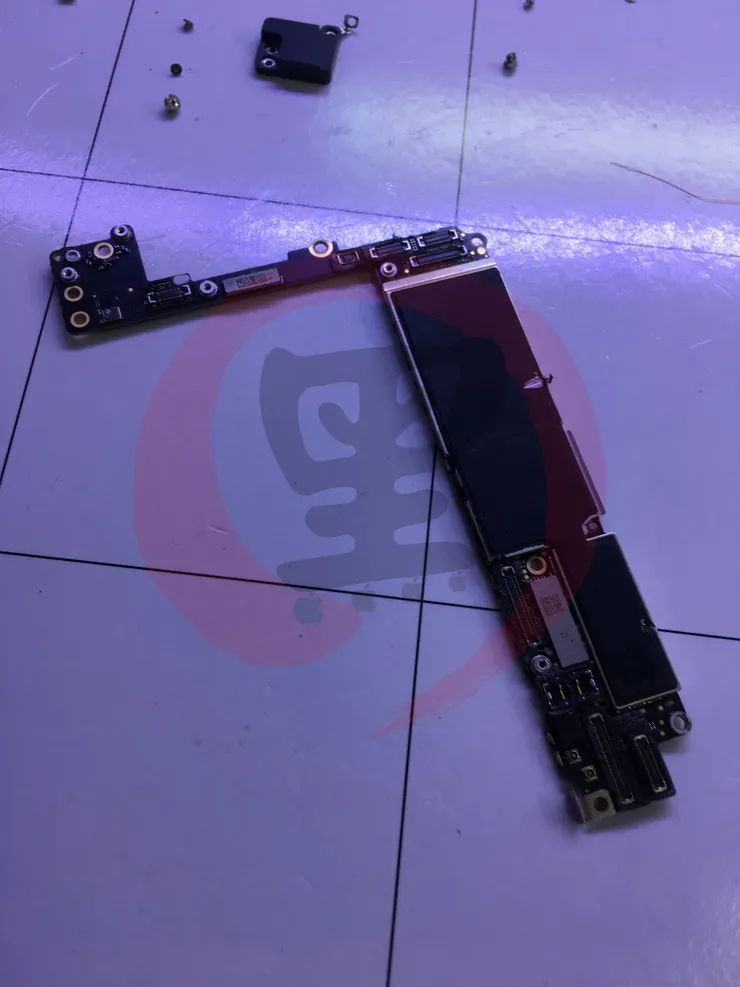

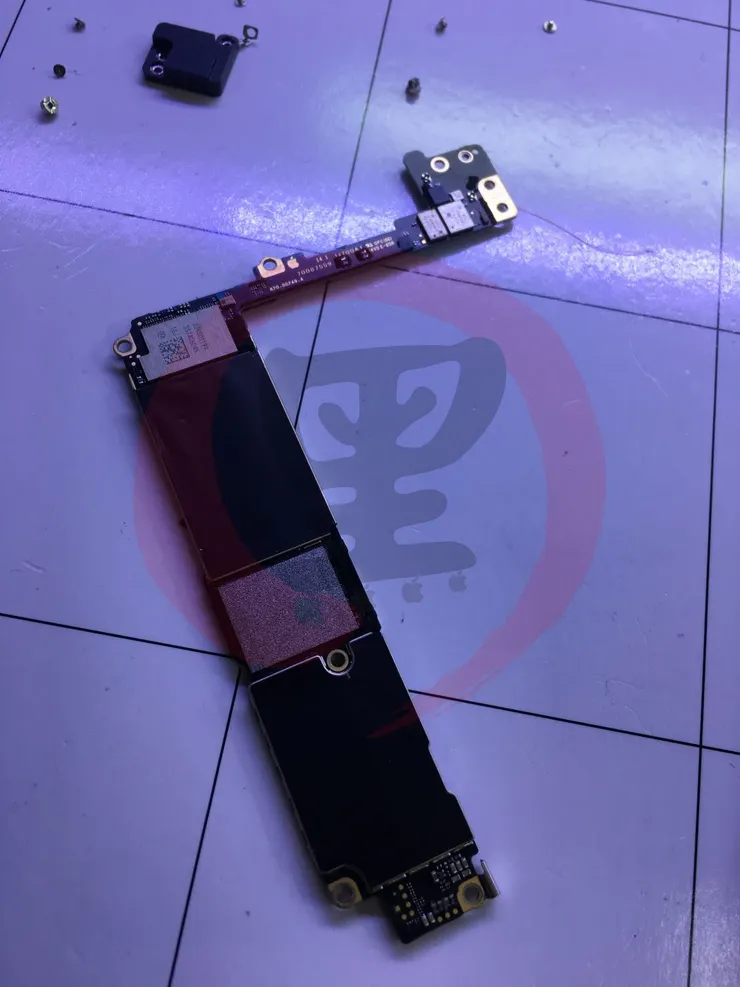

好～主機板下來了

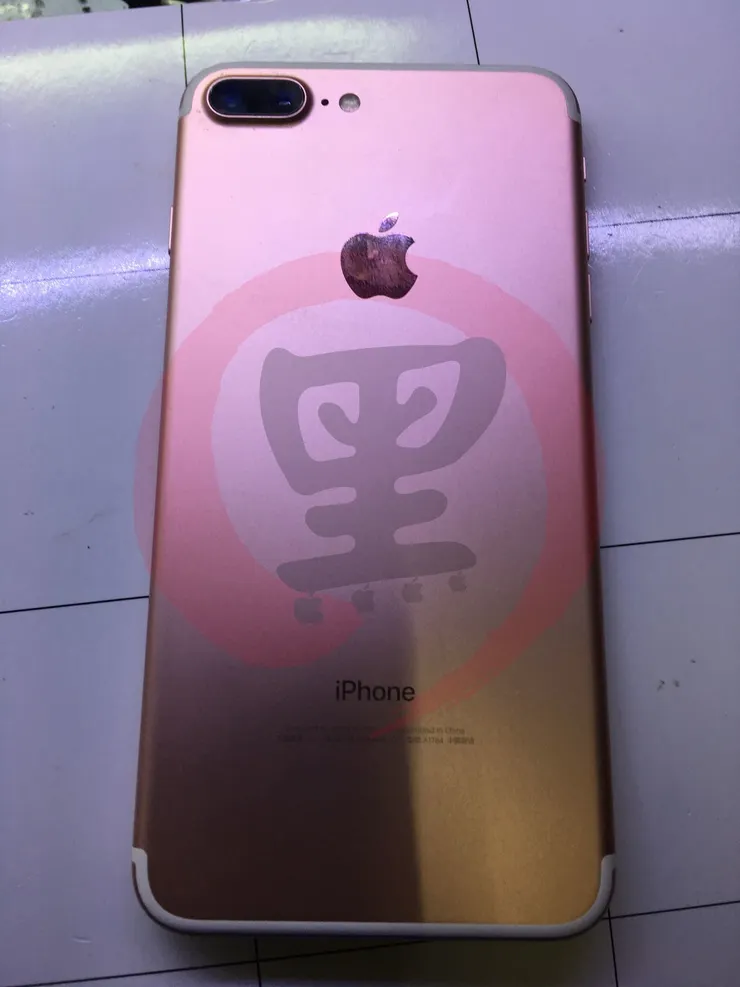

目測一下主機板沒被人動過，這個是 INTEL 版本的 iPhone 7Plus
非常好～～台灣很多 intel 版本的 iPhone 7 ，只不過我的電路圖是高通版本的，測量 B+ 的二極體值為正常

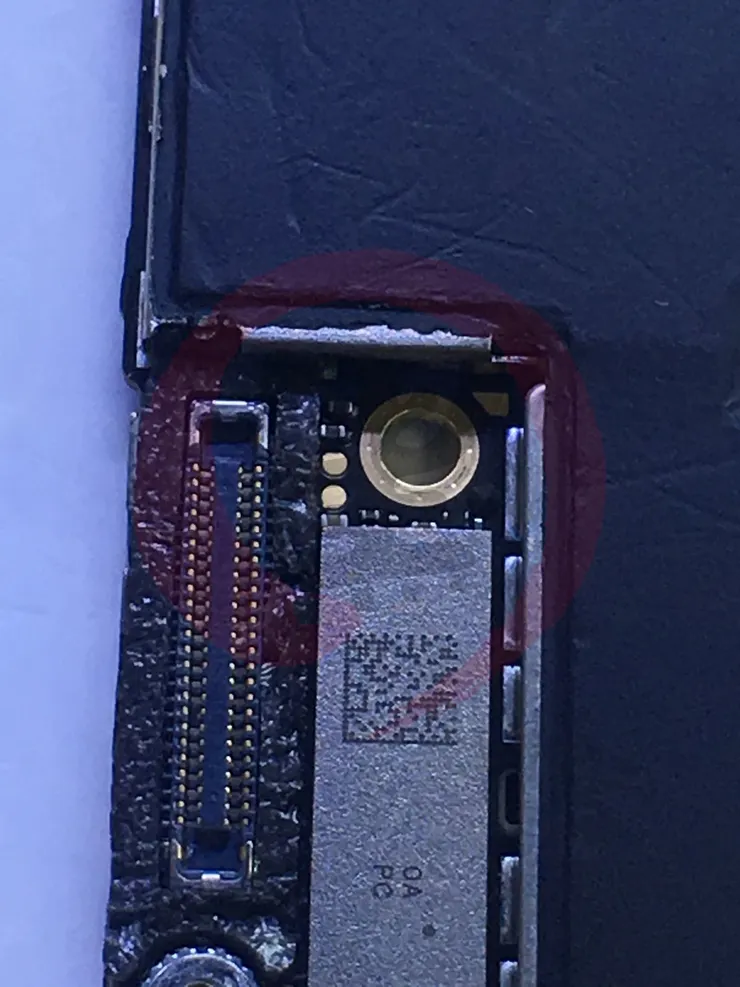

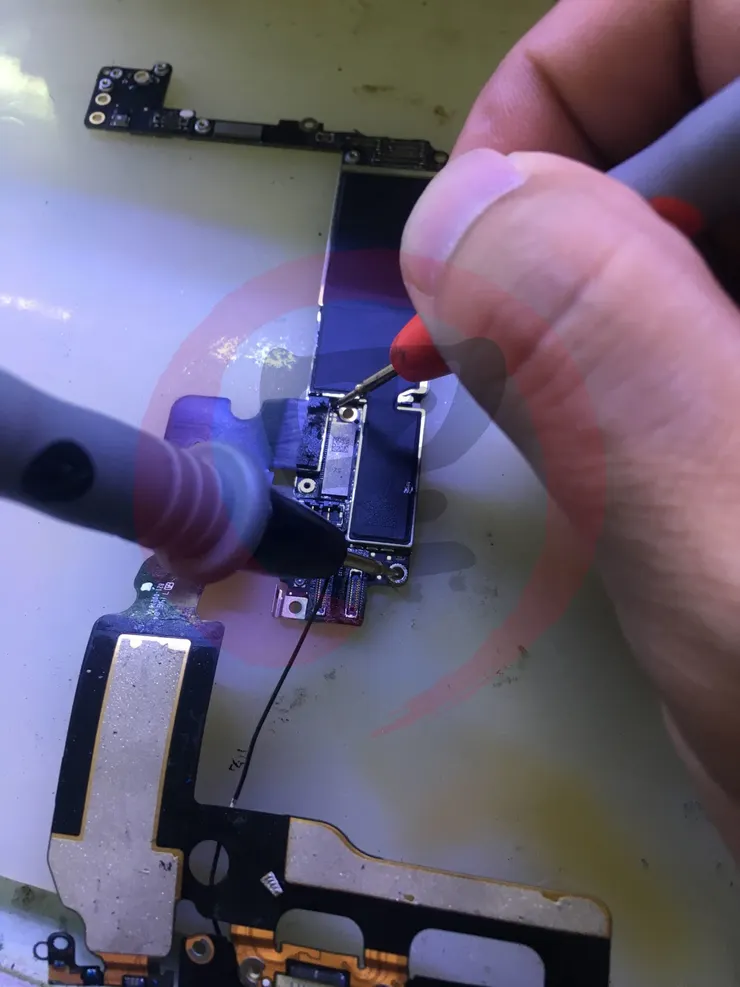

在尾插的右上方，有一個 USB 5V 的 TP 點

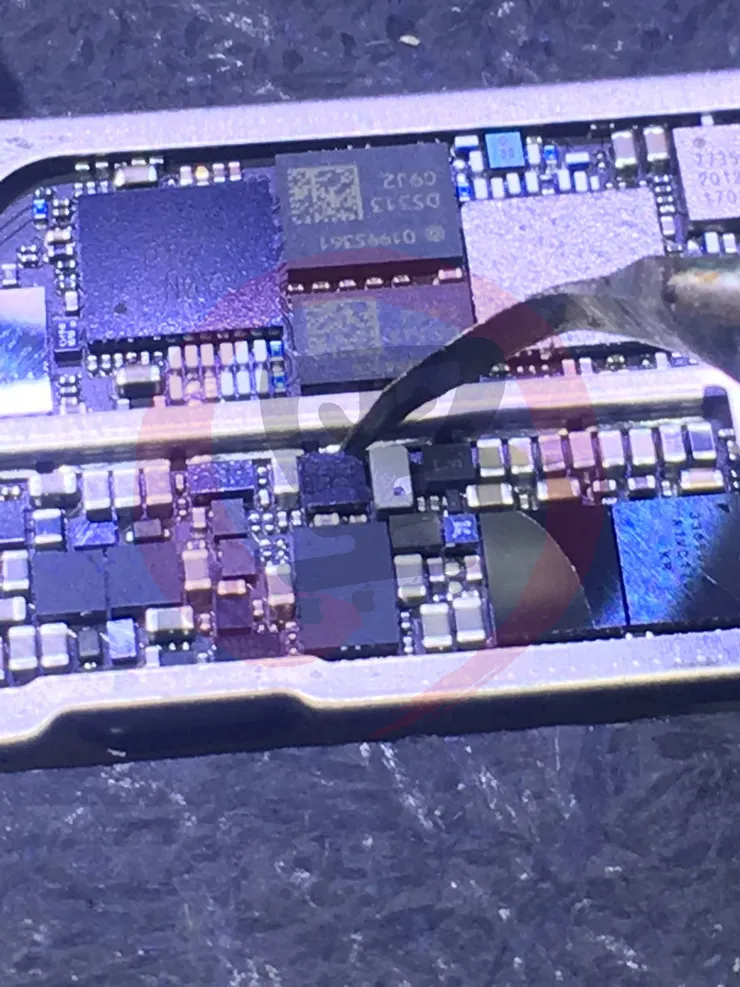

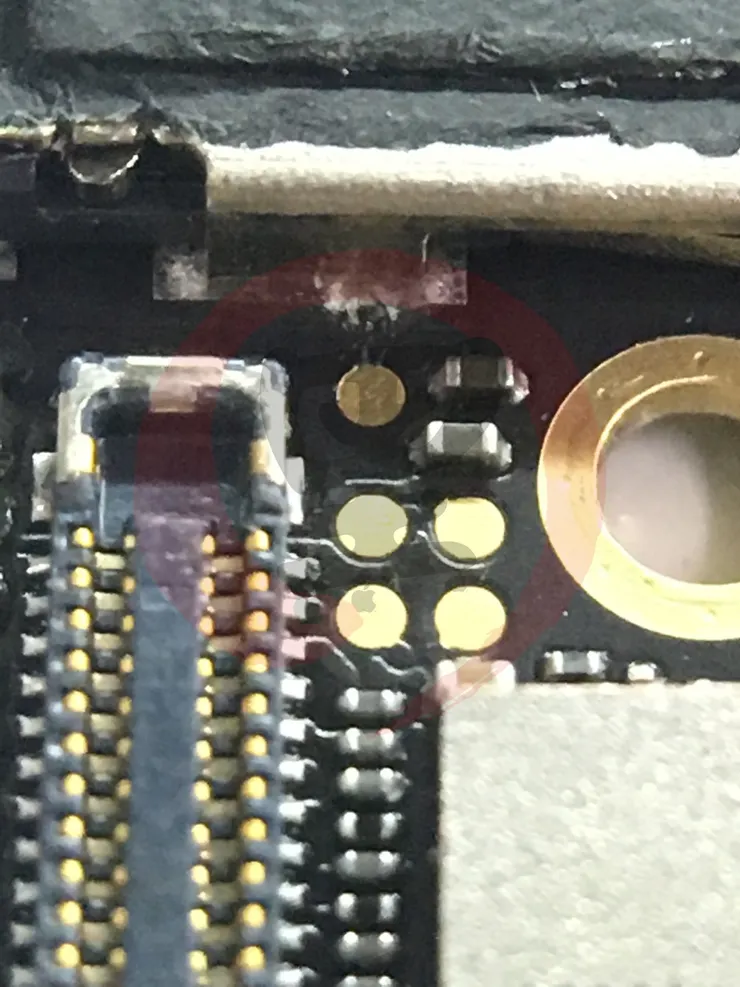

將泡棉挖開後，可以看到 TP 點的位置
自從我換了微距鏡頭，我都不用跑到顯微鏡底下拍照了，說真的比較方便

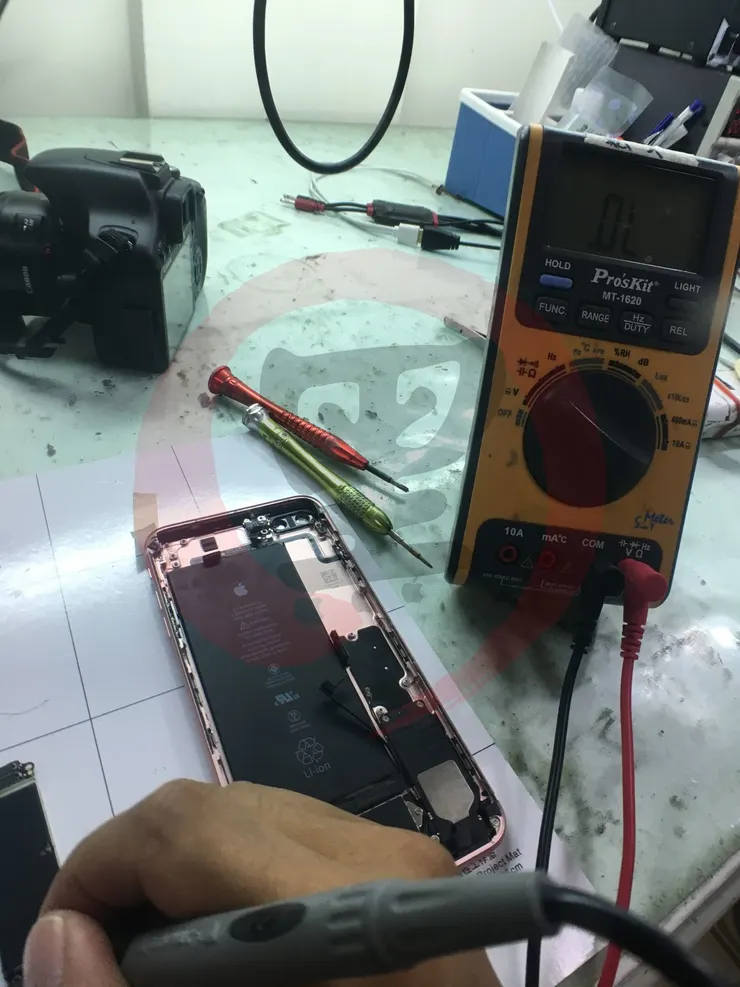

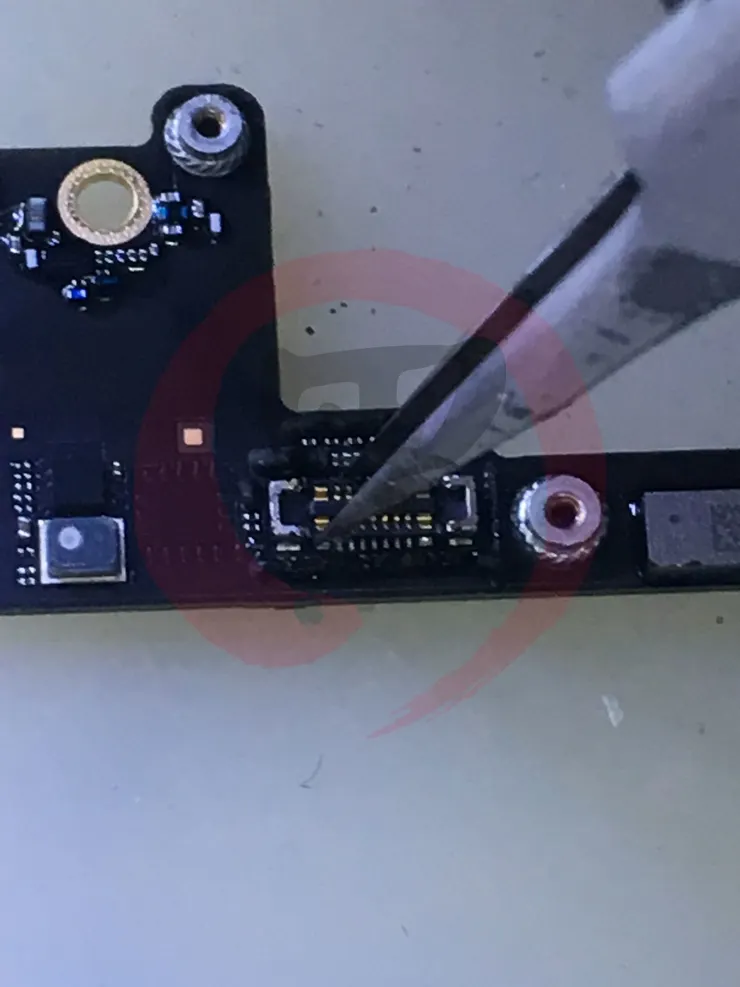

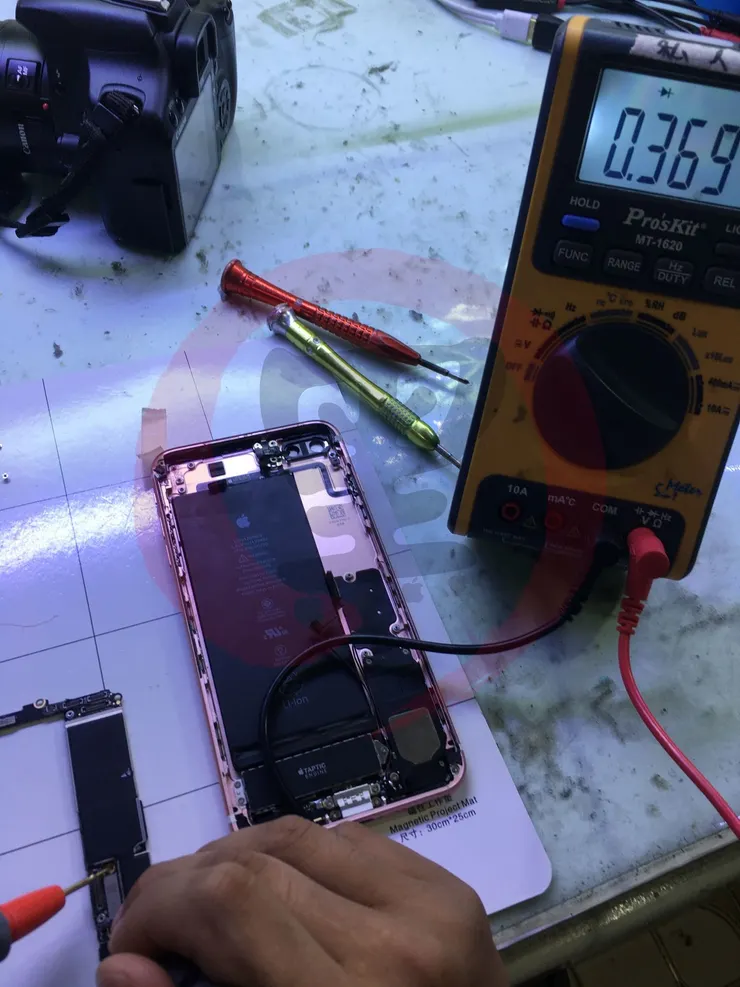

這個 OL 不代表他是開路的，因為電錶的關係，測量出來為 OL 為正常，但也不代表，他一定不是開路，如果其它維修人員，你有測到數值大於 1000 以上，那是很正常的，不用懷疑，這是正常的數值，只是我這裡測 OL 才是正常的，為了確保他不是真的開路，把尾插接上後，測量外部 5V 進電

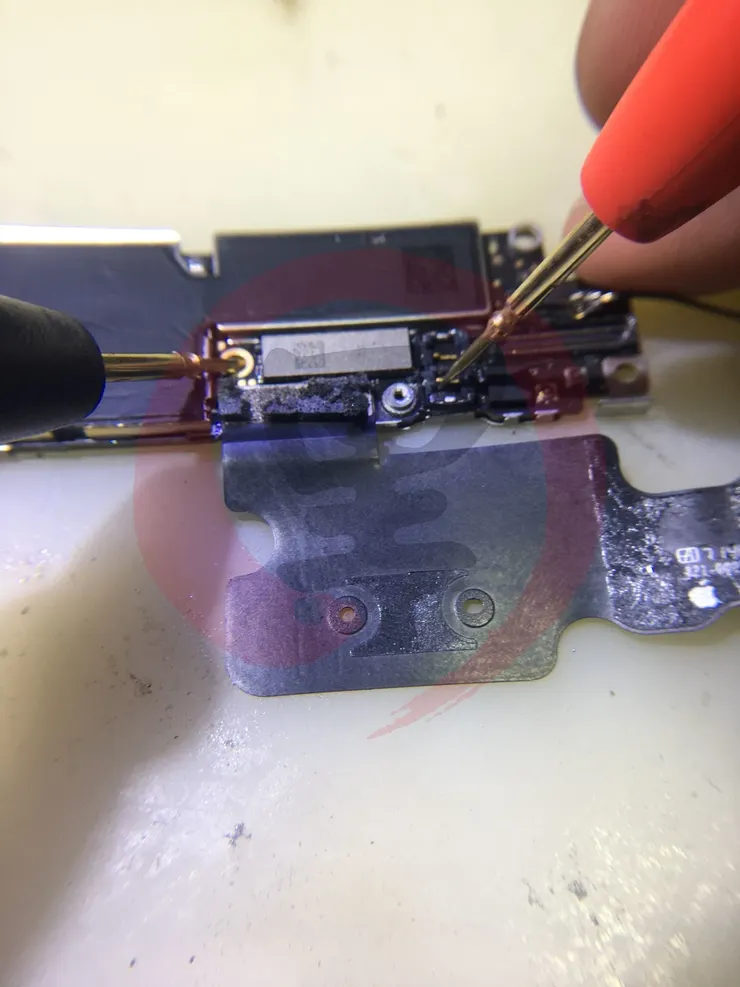

確認 5V 進電後，接者我只需要確認 VBUS 有被喚醒，原則上我就可以排除 USB 管理晶片與充電管理晶片的問題了，測量出來，信號也為正常

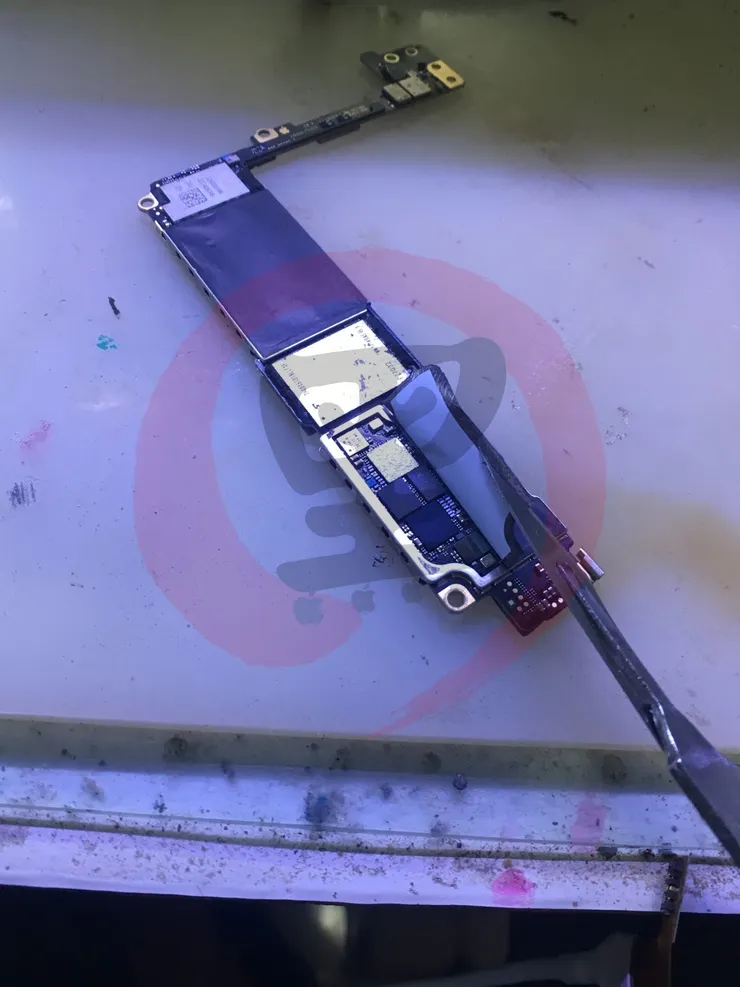

好的～～我們查完了，接者可以開始修了，先將背面的貼紙撕掉

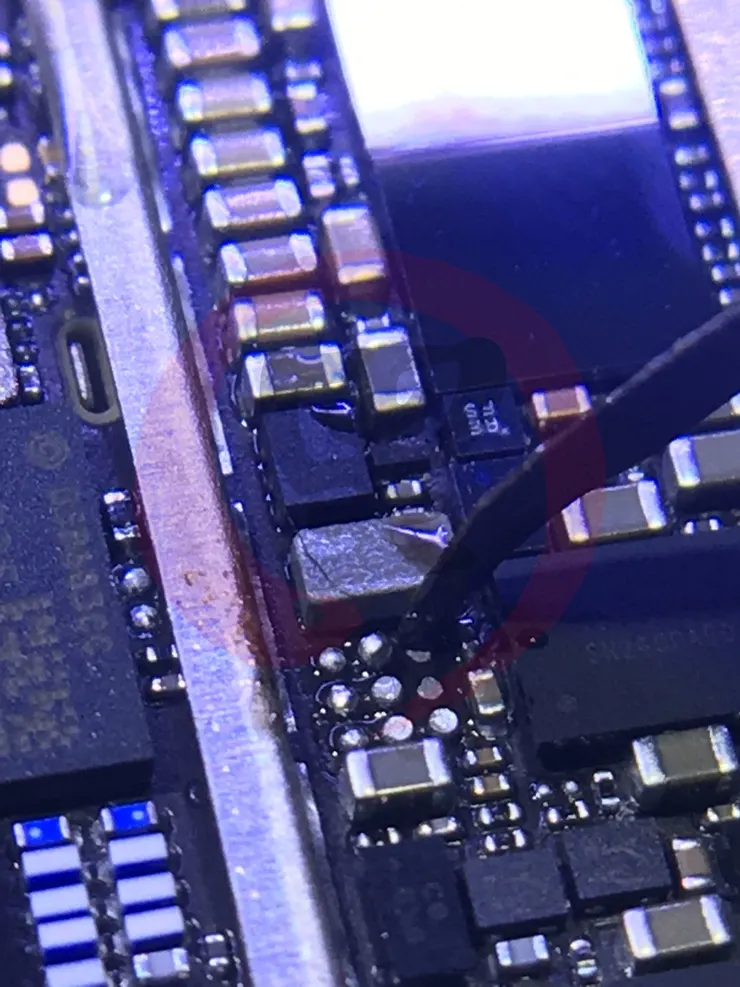

用自製的台灣冷刃（因為買不起潛力創新的冷刃），先將 P-MOS 取掉
取掉後可以看到九點焊點
從電路圖上來看（雖然是高通的），不過那只差在基頻部份，供電部份基本上是一樣的，那先看到
Q2101 的 S 極有 5 腳，而 D 極有 3 腳，另外 G 極是 1 腳，加起來就是 9 個點，所以也不需要看什麼電路圖了，直接測通，就會找出來 G 極的位置（就是左上那個點啦！）

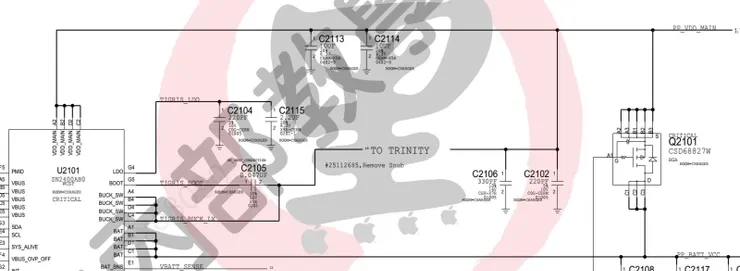

那為什麼要找 G 極的位置呢？因為我需要 D 極與 S 極的位置，在電路圖上標示 TO TRINITY（看不懂去GOOGLE），依電路圖上標示 5V 進電調節，有一個 LX 所以肯定是先做 BUCK 在 LDO 輸出 4.2V ，同時我們看到自舉電壓的部份，跟先前的 iPhone 6 / 6S 系列相比，有一些不同，你會發現少了一個大的電感，什麼？大的電感不見了！
靠北哦～～就跟你說去看 Google 了，當然是與集 SIP 集成電感做了一個 TIGRIS_BUCK_L 所以整體來說，有差是有差，但沒差很多，那用一般電感能不能替換（肯定是可以的，但你得補滿補好～～）
這邊就已經講了嘛，外部 5V 進電有，開啟 VBUS 的信號也有，代表 USB 不會有問題，充電管理晶片也不會有問題（起碼 70%），那就剩下自舉電壓相疊，可能有問題，話我就說到這裡，剩下我就不說了，終究還是主流維修市場嘛，處理完成以外，接上尾插跟 USB 線路，直接量 B+ 供電

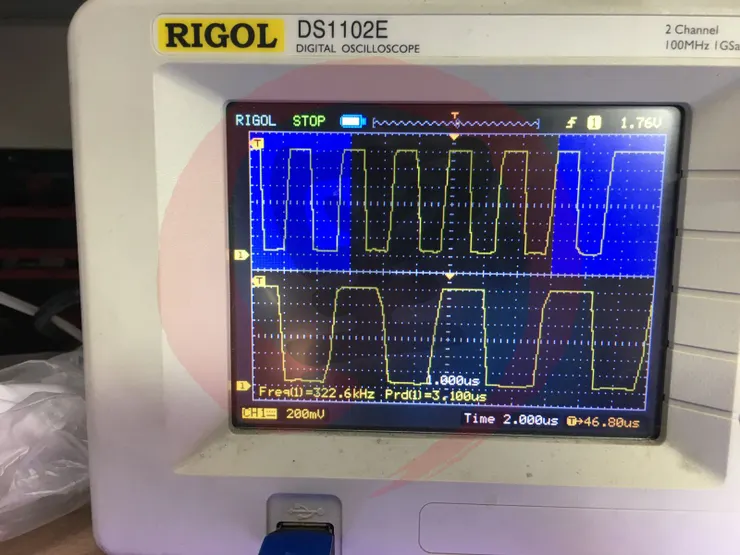

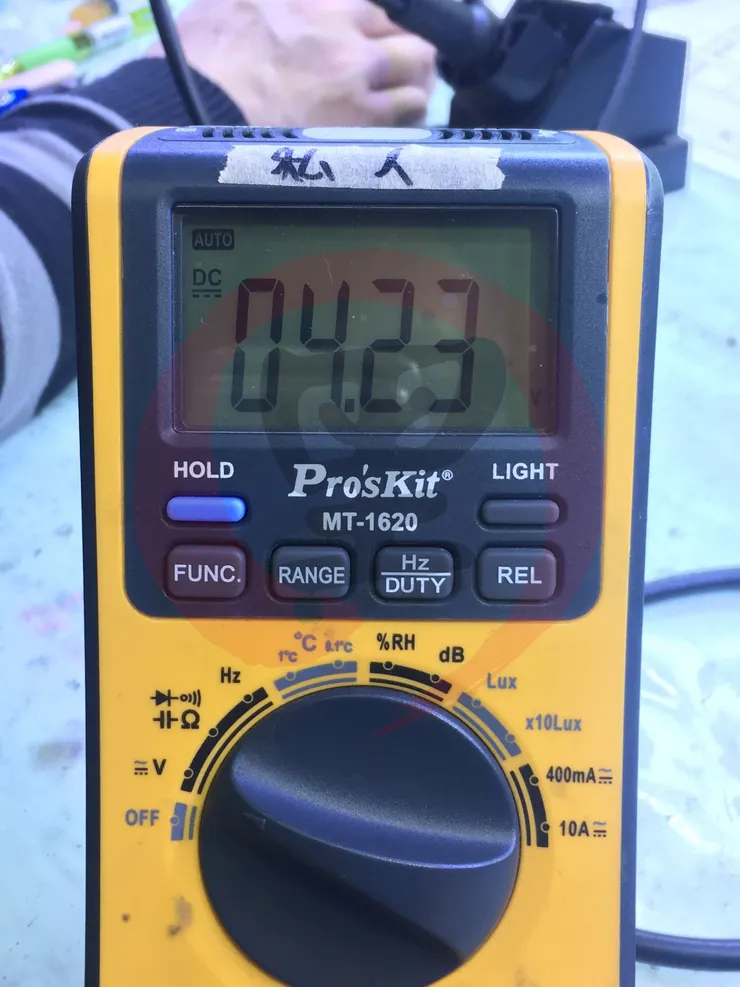

就可以得到一個壓降的電壓
好～～裝機
單板觸發

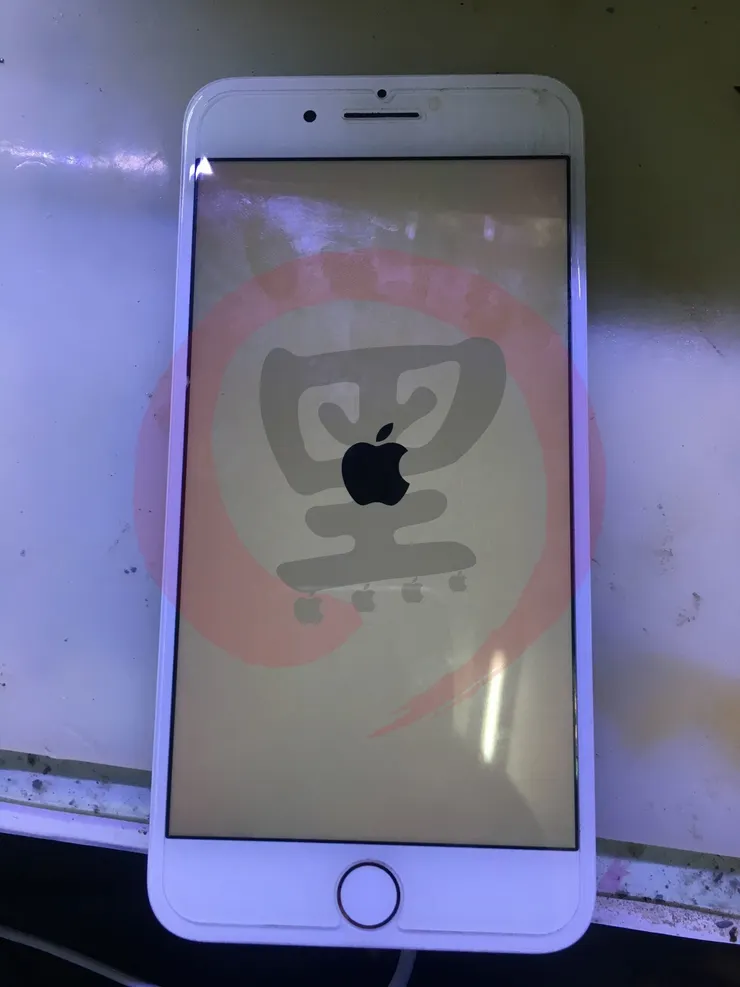

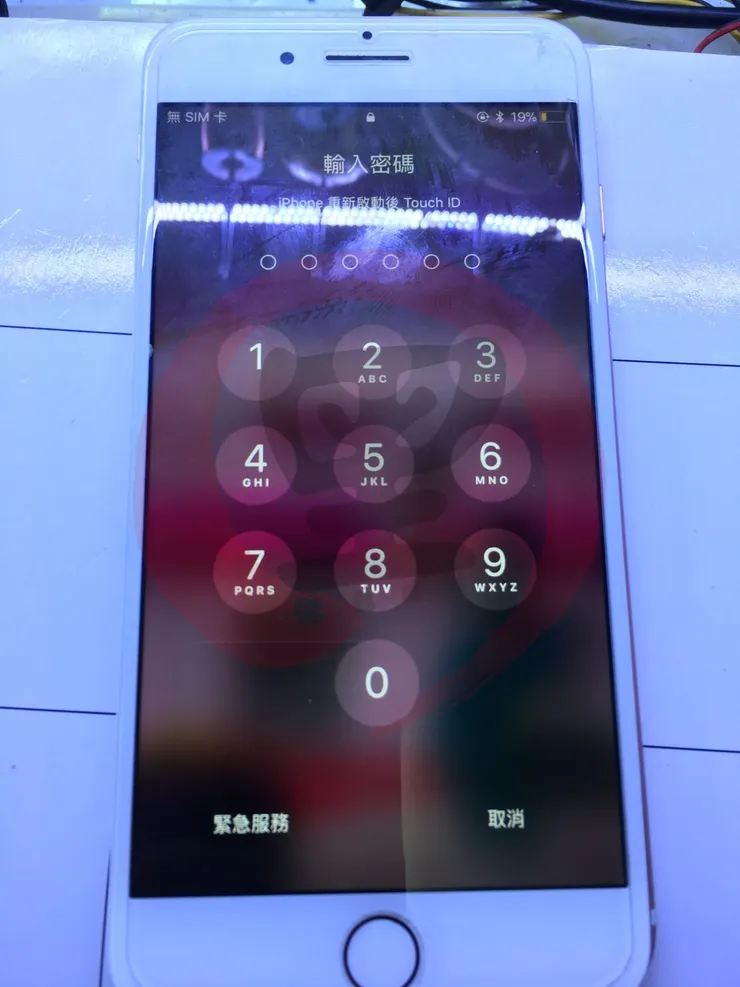

測開機 OK！
裝機
擦指紋
充電修完了，該上課去了，不然只領鐘點費可養活不了自己～～
