各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Samsung G975FN ，也就是 S10 無法開機的故障，客戶描述是說充電後就沒辦法開機了，機子沒人修過，上加熱墊後預熱，用拆機片卸掉背蓋即可
主板差不多長這樣，跟傳統三星差不多結構，沒什麼太大變化，三星機款我修的數量，其實也不多，也就比 SONY 多一些而以

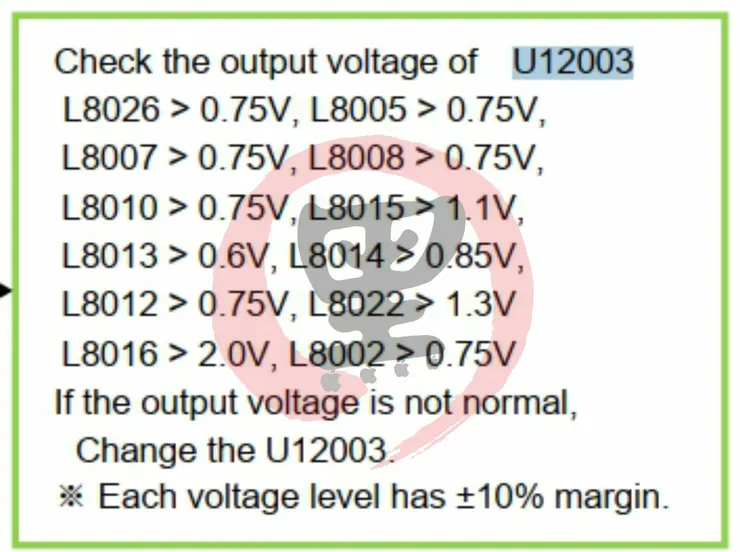

首先一樣參考原廠電路圖框架，觸發是完全沒電流，充電也完全沒電流，所以暫時重要都放在供電上，這台是獵戶座的 S10 系列，所以正常來說，應該會有主副供電兩顆，一顆是 S 系列，一顆是 M+ 系列，電路框架上的測量，主要是針對觸發有效的，但我這個不觸發的，這裡的電壓，除了一級待機之外，是完全都測不到
優先考慮還是以 S 系列為主，更換了一顆主供電後，觸發依然無反應
所以問題又回來了，我想了下客戶說的，是充電後掛掉的，又再次看了一下框架，可以看到負責 ChX 的是 IF PMIC ，也就是副供電，不排除副供電掛掉
這裡因為是處理器正面位置，所以我就用切的了，當然吹也不是不行，但目前狀態不算很明確，為了不增加後面排查的風險，副供電外圍測量了一遍，沒發現短路等情況

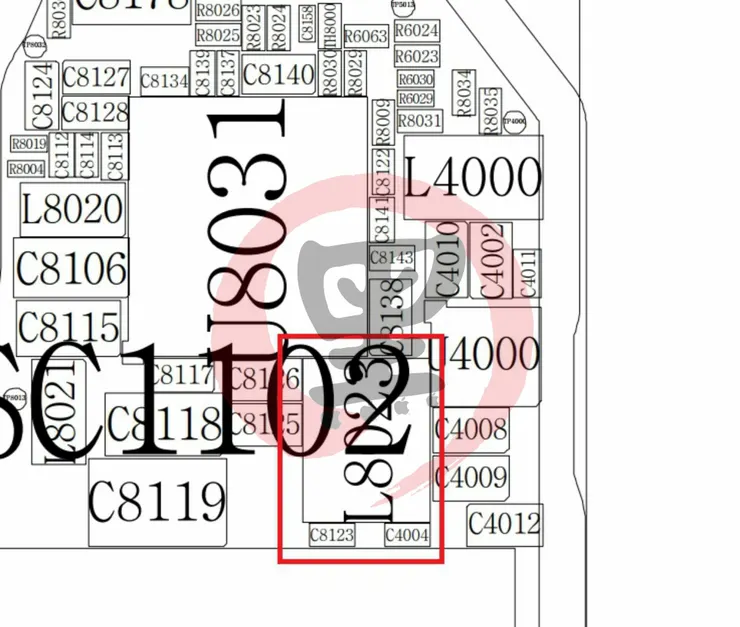

我將充電線再次插入，在框選處的位置，充電時電容兩端，應該要維持 7V / 4V ，而 BUCK / BOOST 維持在 4V 才對，但這裡測到的是 4V / 0V
C8123 還是 C4004 我忘了那顆了，反正充電時，這兩顆要有一顆升上來才對，如果完全沒電，那問題就大了，完全沒電，跟沒有升壓與升壓不足，代表的意思都不大一樣，不過沒電壓確實是比較好確認的故障

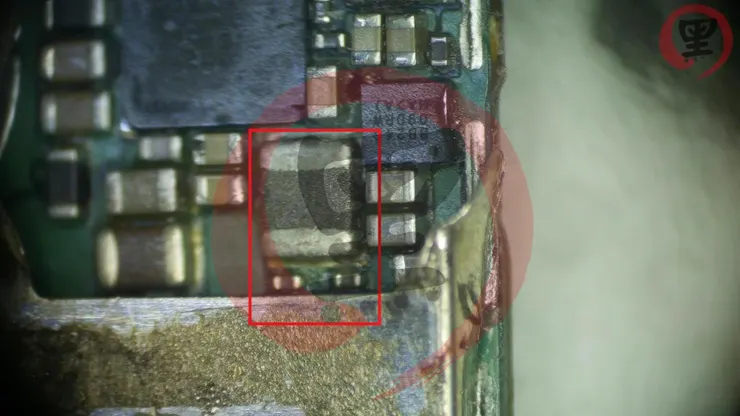

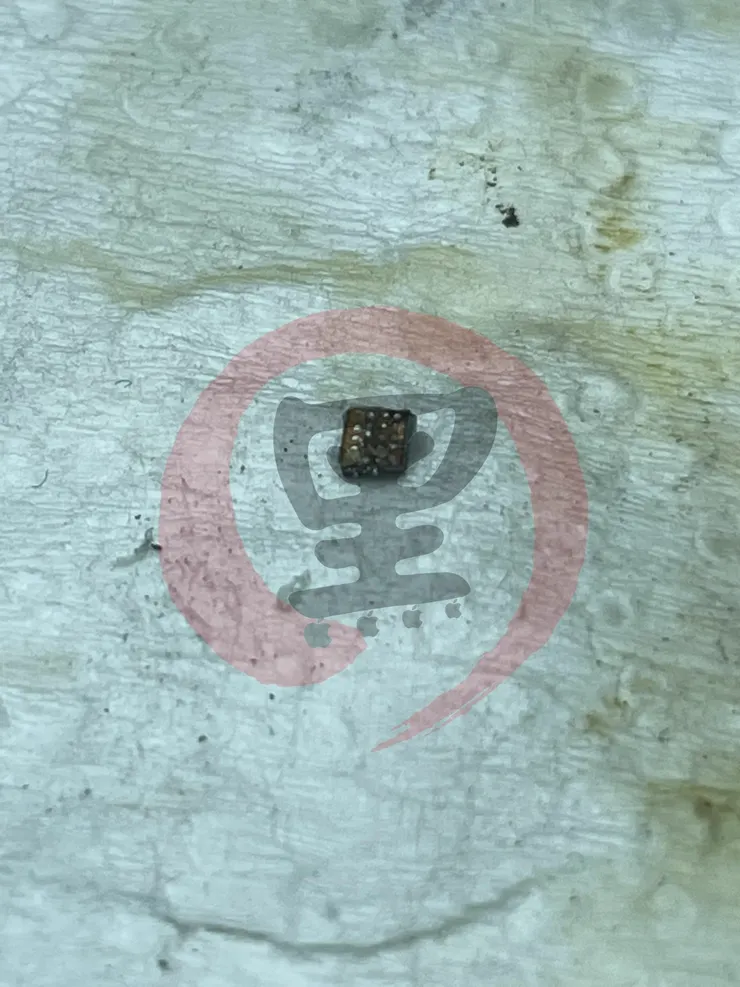

所以最後我就沒更換 U8031 了，我把重點鎖在旁邊那顆小的 U4000 ，這顆其實跟 iPhone 的共同升壓是類似的東西，是一顆封膠晶片，叫不到零件，只好拿料板來拆
更換良品後，就可以正常開機了，雖然開機了，但充電電流只有 0.3A，而且還是不正常，有電流，但沒充電顯示，換了兩組後，情況是一樣的，一開始還以為又是無線充電線圈的問題，但用 300mA 跑了一陣子，電流也沒下降，電池電壓也沒升起來，覺得應該不太對，最後再將升壓電感與電容一併也更換掉
更換後充電電流一切都回復正常了，這個 BUCK / BOOST 跟蘋果那顆，還是有些差異，這顆在三星上面，如果沒裝，其實是可以觸發有效的，放開會歸零，可強制進獵戶座底層模式，這個強制進入，對此次維修是很有幫助的，因為這樣我才能確認，到底是匯流排有問題，還是充電有問題，最終在沒有 BOOST 的情況下，可以強制獵戶座，確認就是單純的充電問題，而不是匯流排（處理器），所引起的故障，接者就裝機吧

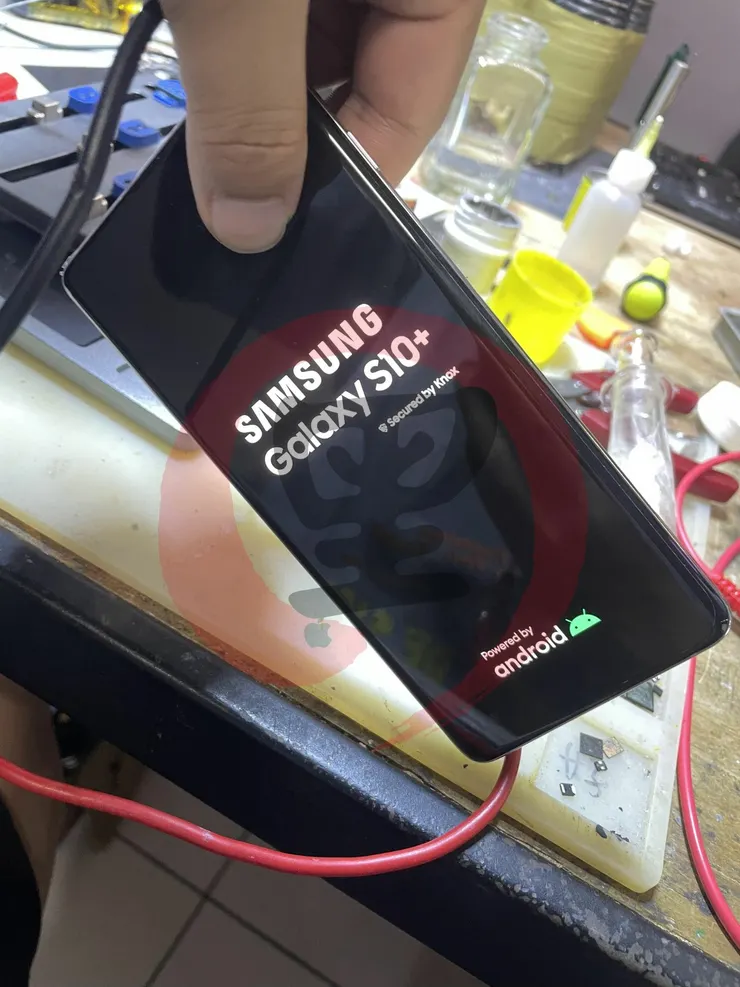

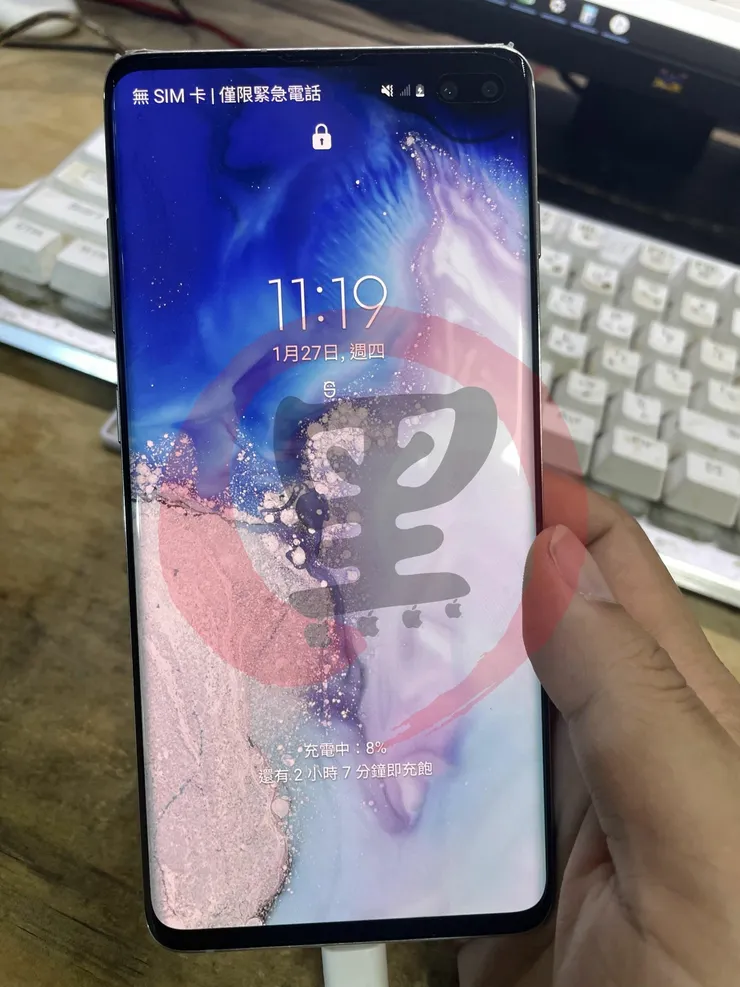

這樣開機、充電都正常了，三星獵戶座的機款我修的不多，有空還是要多練習一下，三星機款其實有維修很強的，我沒記錯的話，大表哥三星系列就很強，包含保資料解鎖都是非常有實力的代表之一，今天就修到這裡了，自己動手，豐衣足食！
