SAMSUNG(三星)型號:UA49 NU7100W,啟動後!半邊影像暗陳,維修。

閱讀時間約 1 分鐘
raw-image

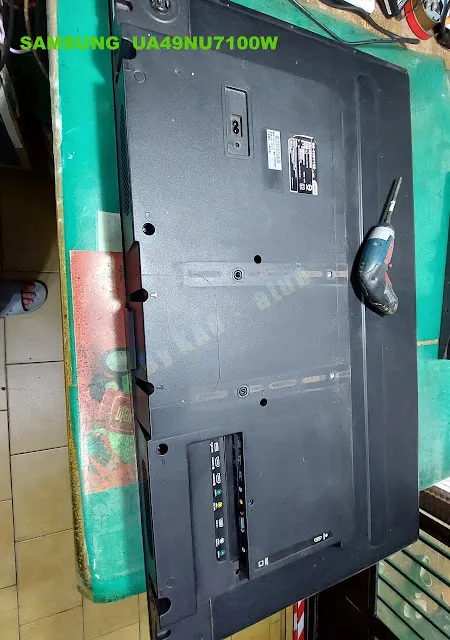

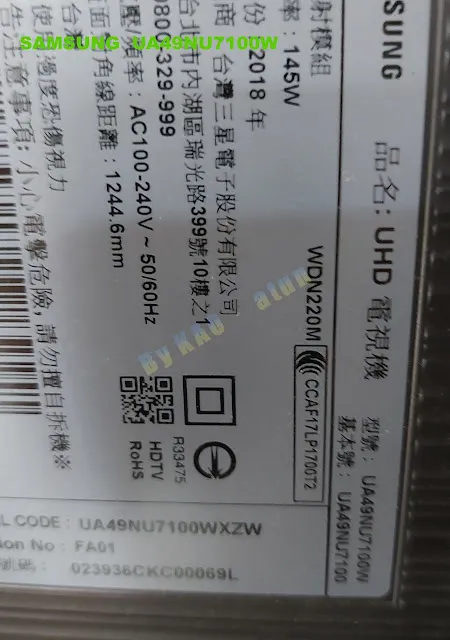

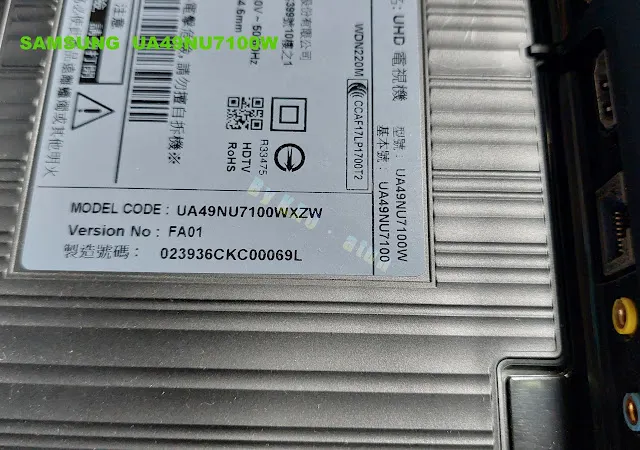

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!)各位午安!今天來看一台液晶電視的維修過程,主角是:SAMSUNG(三星)型號:UA49 NU7100W

raw-image
raw-image
raw-image
raw-image

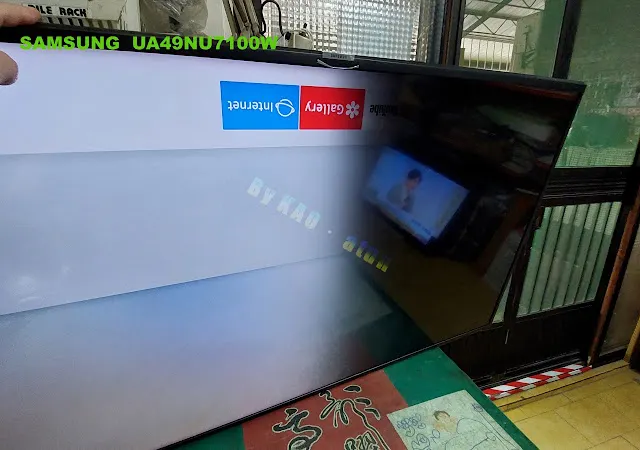

這是它的故障現象:啟動後有影像,只是半邊因為沒有背光,所以影像暗陳,我們需要將它的背光全部換新,主人說:這樣的故障現象,已經讓它持續運作了近個把月,(這一個動作其實是不應該的!因為造成的二次災害,實在無法彌補!)讓我們一起繼續看下去……………

raw-image
raw-image

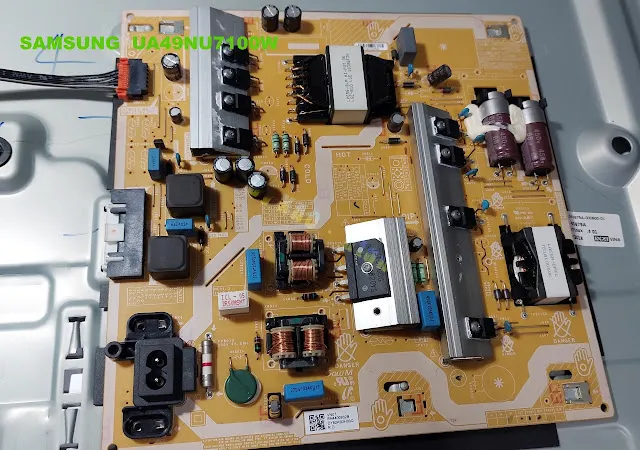

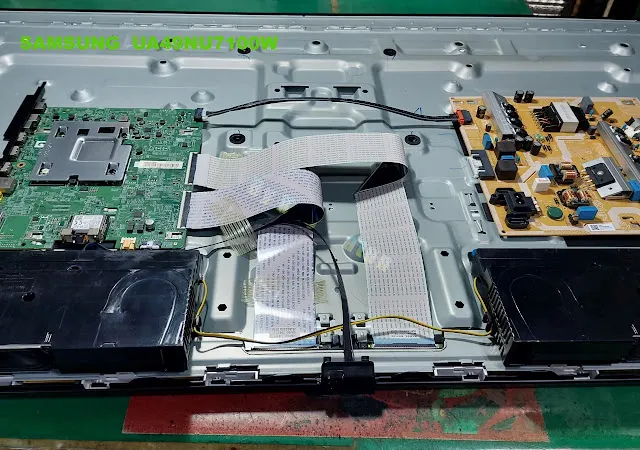

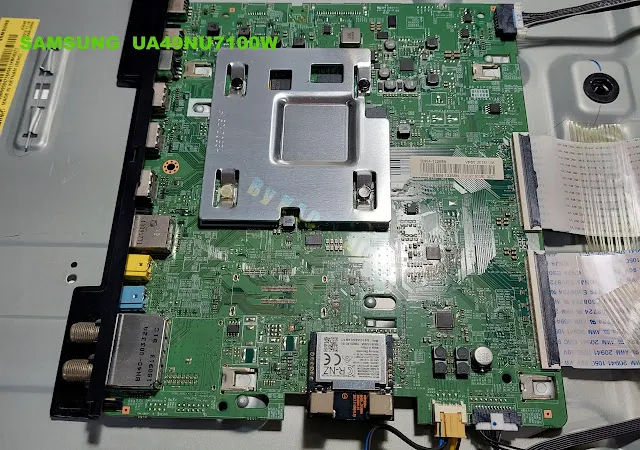

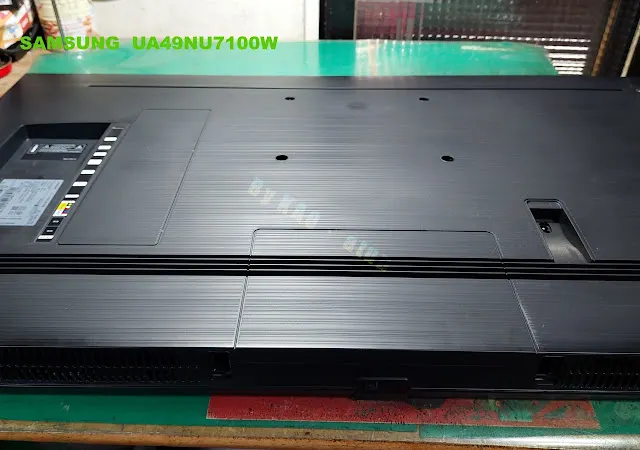

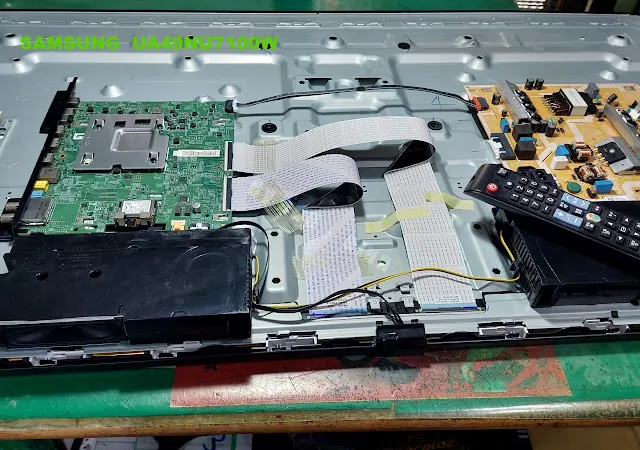

這裡是它的內部電路分佈:

raw-image
raw-image
raw-image

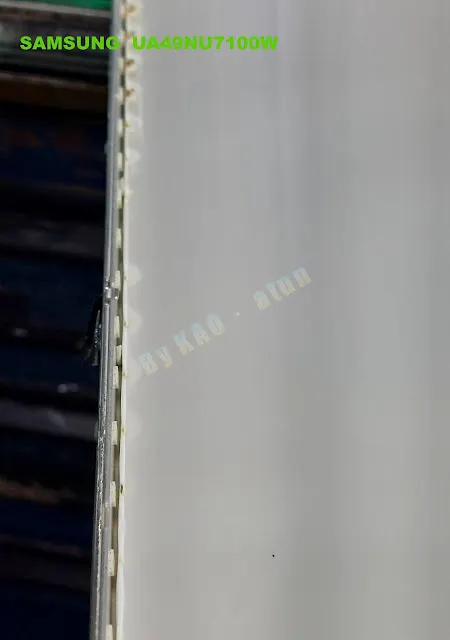

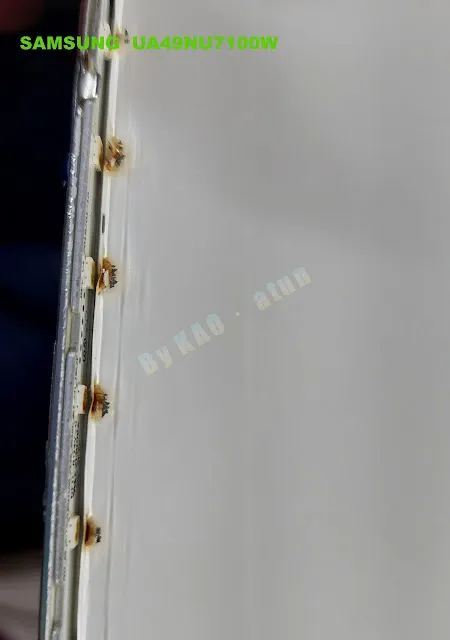

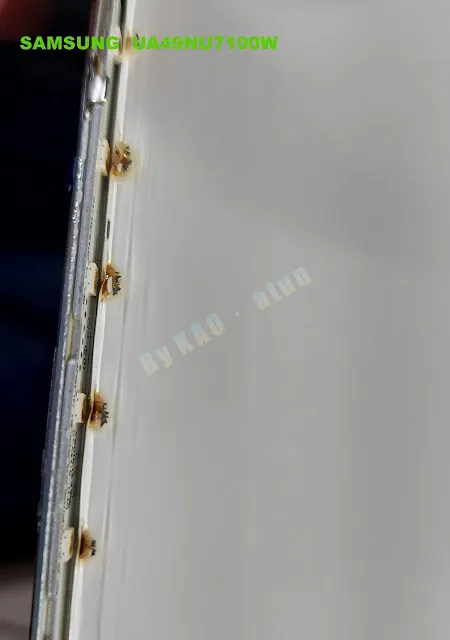

拆解燈箱,來換裝全新燈條!這裡可以看到,上頭我述說的二次傷害點,你應該有看到,導光板與燈條機觸點,都已經被『灼傷』,燈珠異常、造成電流過大,以至於產生高溫!

raw-image
raw-image


沒有亮屏的這一個半邊,就更為嚴重!

raw-image
raw-image

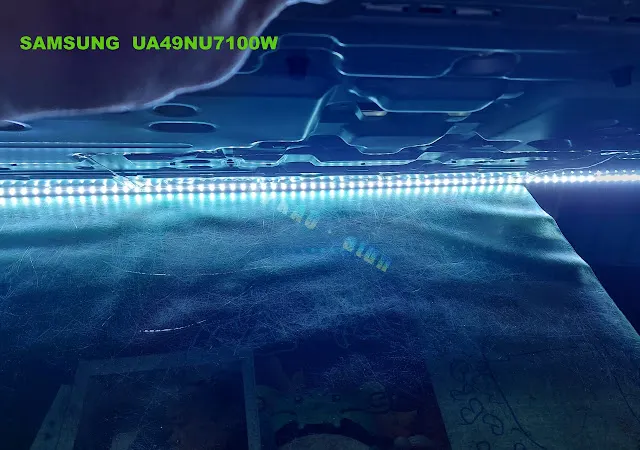

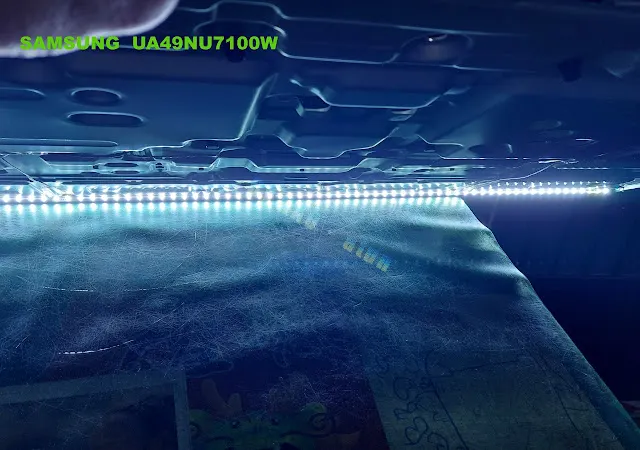

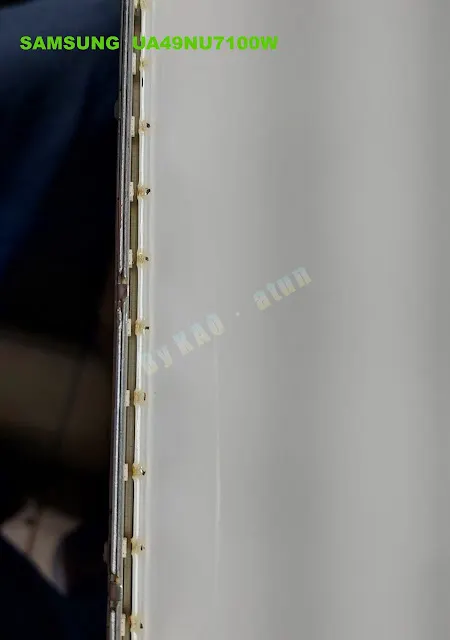

『頭』已經理了一半,還是將維修給完成!全新燈條液晶嵌入,也試點正常!

raw-image
raw-image


重新回裝面板!

raw-image

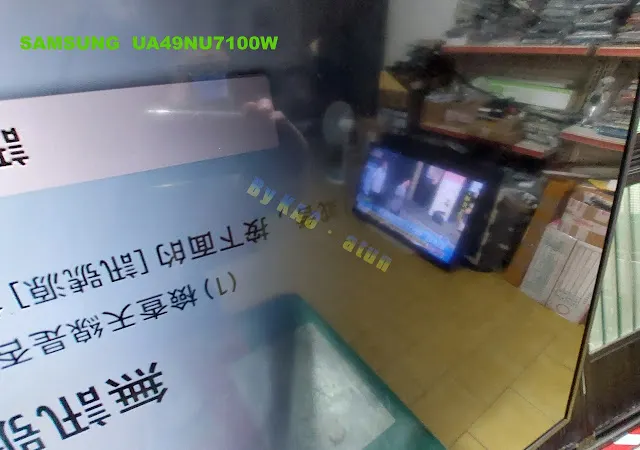

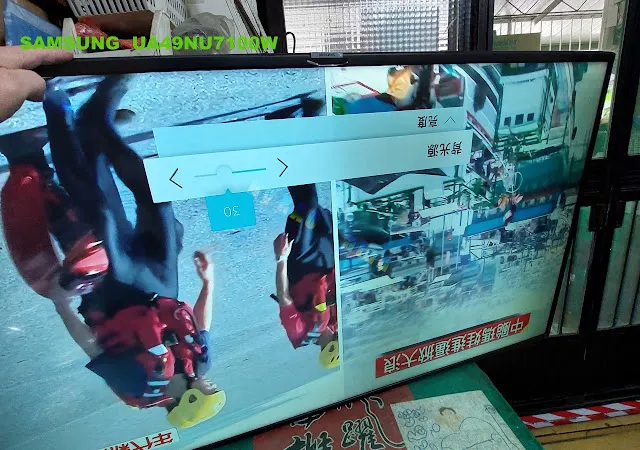

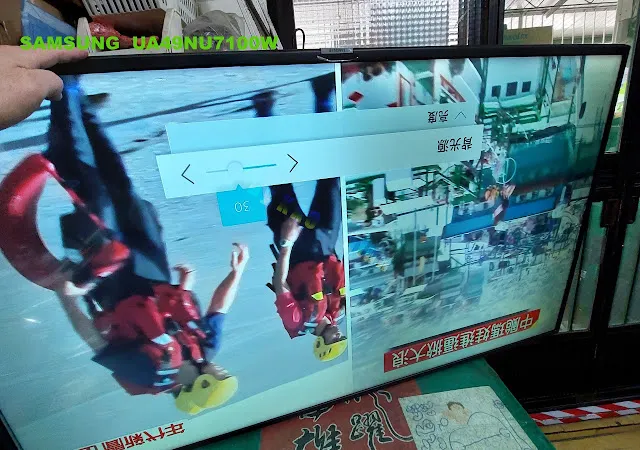

雖然已經全面被點亮!依稀可見其背光不夠均勻的不均光影像(右邊),這就是導光板被灼傷後,導致投光不出的原因,實在有點可惜(不夠完整)!所以!看倌們確記囉,有問題趕緊就醫!麥托啦!

raw-image
raw-image
raw-image
raw-image


 提供參考,請多指教!


raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image

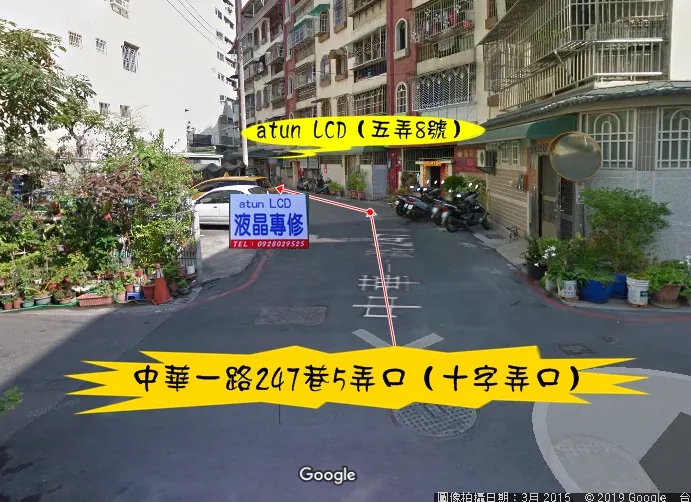

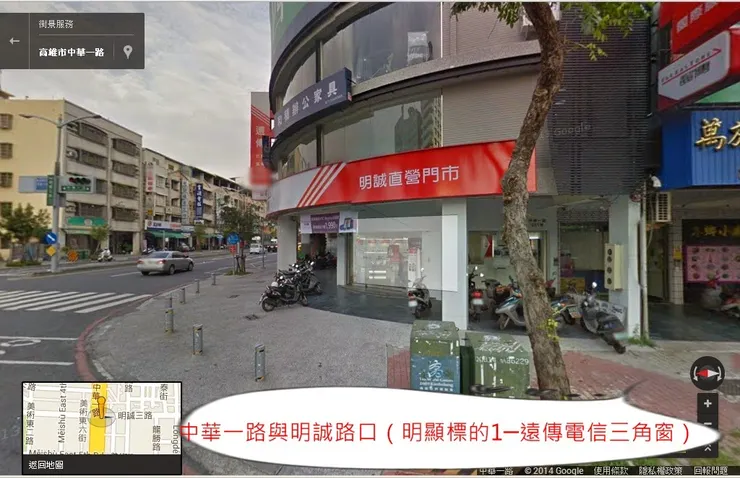

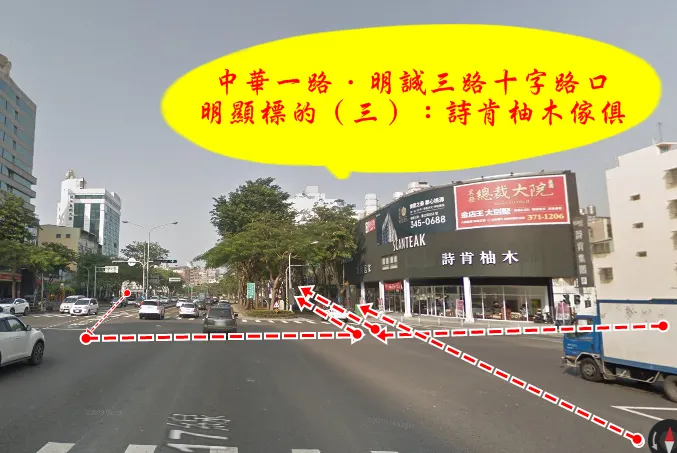

工作室附近Google街景:

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image

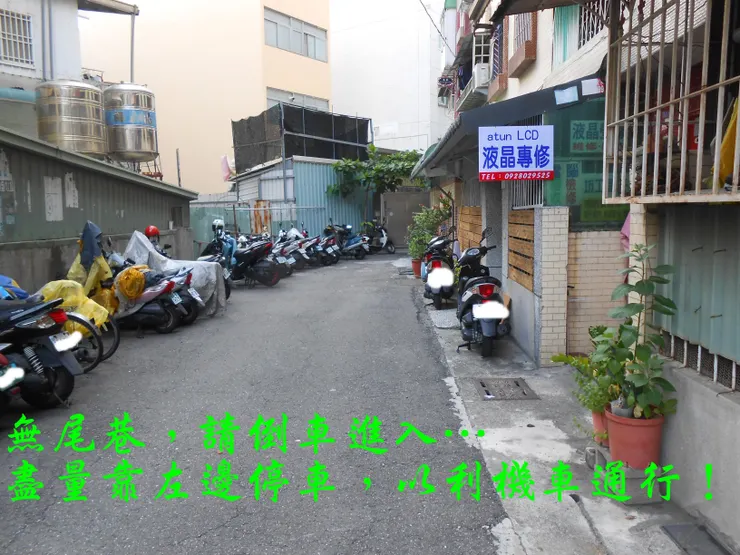

工作室地理位置:

raw-image
raw-image

維修收送專線:(07)5531525;0928029525 曾仔~ 本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件! 敬請—放心送修!安心使用!
