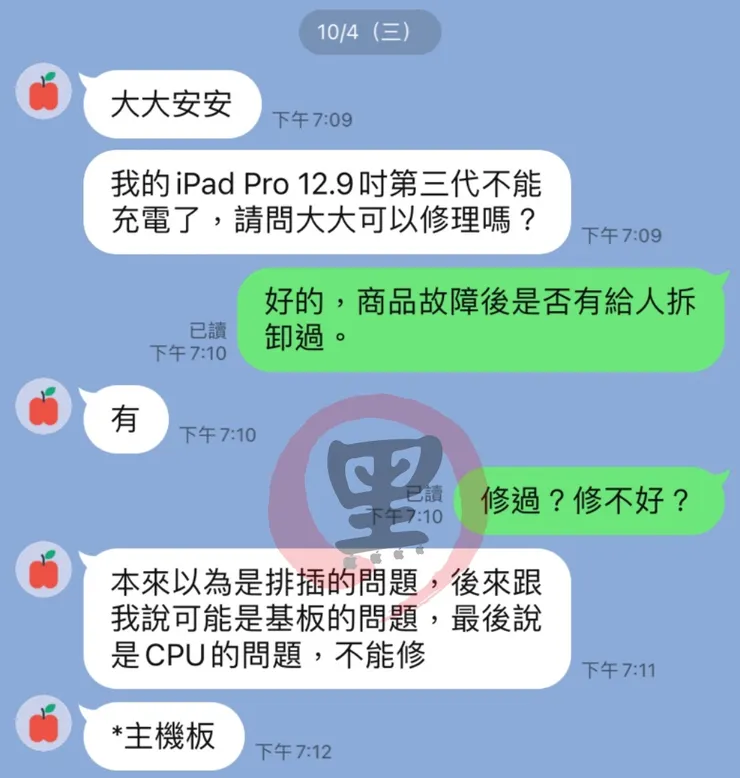

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPad Pro 11 吋三代，新機售價是三萬多，故障如下圖，客戶描述是無法充電，送修到某維修站，告知尾插問題，後來檢測完變成主機板，最後又再改口變成處理器的問題，有跟客戶確認，在無法充電時，是可以正常開機，目前送回說是沒辦法開機

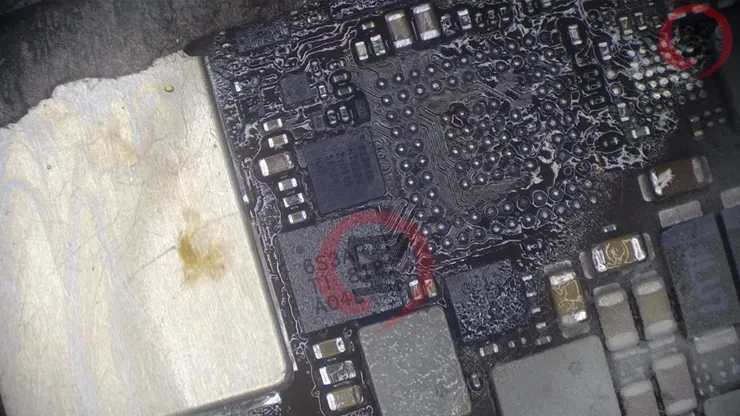

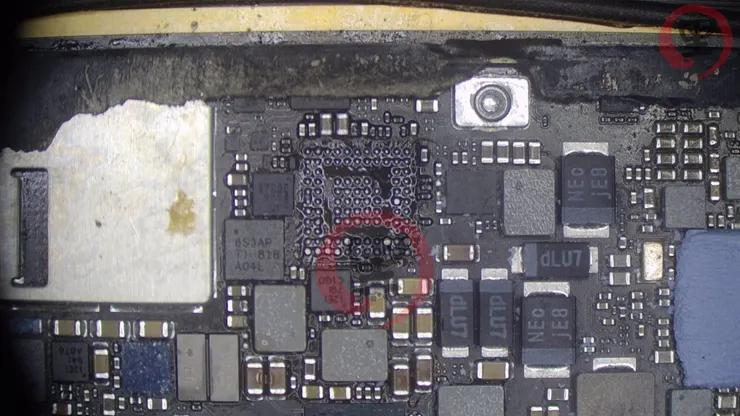

收後件先拆機看了一下，不拆不知道，一拆下一跳，一顆很明顯的 PBGA 的 ACE USB CONTROLLER（CD3215C00 ）不見了，完全沒有在主機板上面
主機板也是有一部份切板，導致板層遺失，平板的最外圍應該沒走線，補上應該能解決，忘了說，這台目前也是變成不開機的，觸發電流大約只有 110-130mA 左右

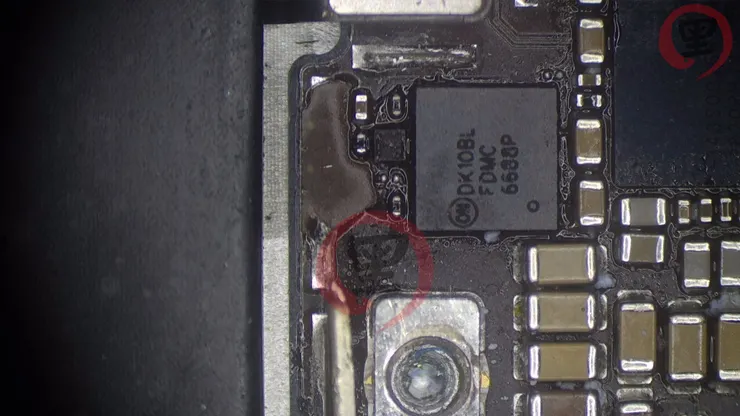

這裡好像也接了一條線，還是垃圾不曉得，反正那不應該出在這裡

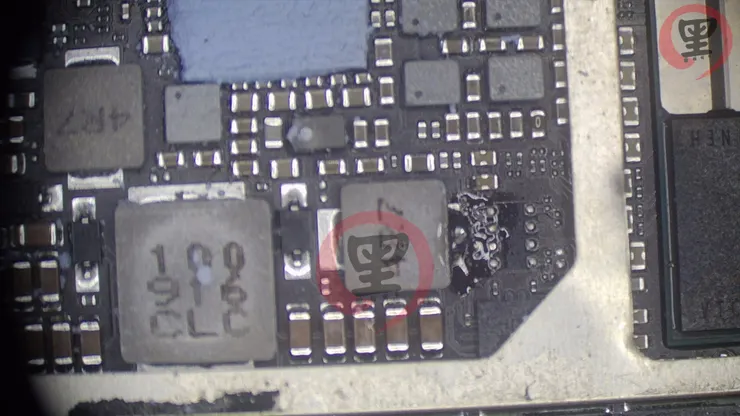

這裡電感有一邊另外上過錫，但沒有拆下來過，估計不知道去做了什麼，這顆電感是重要供電線路，就是 PP_VCC_MAIN ，我看主板也有一些電容被硬拔掉
可能先前初始故障有去修短路？還是後來弄到不開機才去修的就不清楚了
首先我要處理的是無法開機的這個部份，初級供電與二級供電測量結果是正常，平板雖然不能充電，電流只有 130mA ，但是強制短路後，可以進入 DFU MODE ，所以問題就先不查這些供電，經排查後，我補了一顆原先缺件的 IC 後，因為不補，線路測量會變成無負載，最後再次測量確認右邊這是廢的

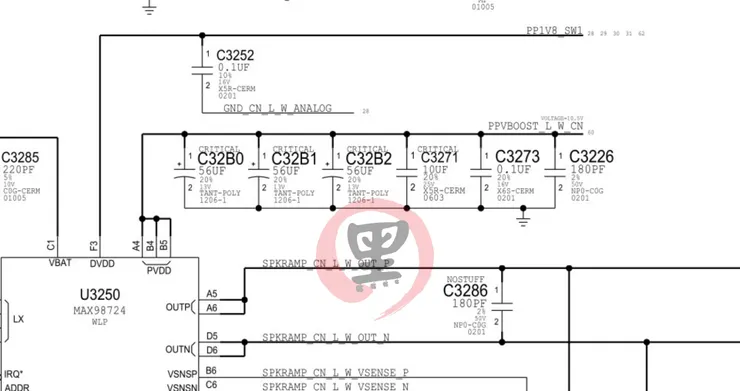

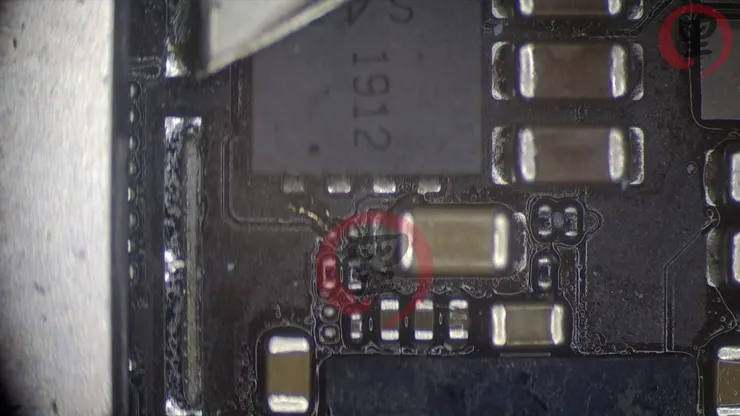

這顆晶片的下方有很多有極性的電容，從電路圖上就能清楚看到 C32B0 / C32B1 / C32B2 都是有極性的電容，這些雖然一樣是電容，特性結構也是差不多的，但是在電路因應不同的使用，操作錯誤會引起連帶性的故障，就好比這台就是
所以我將 U3250 與有極性電容一併更換成良品

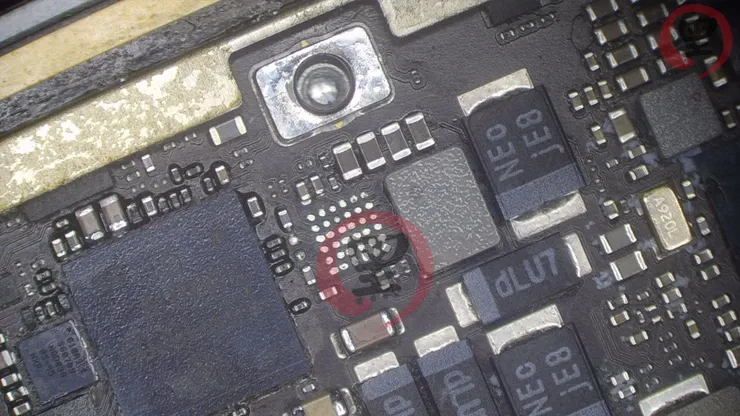

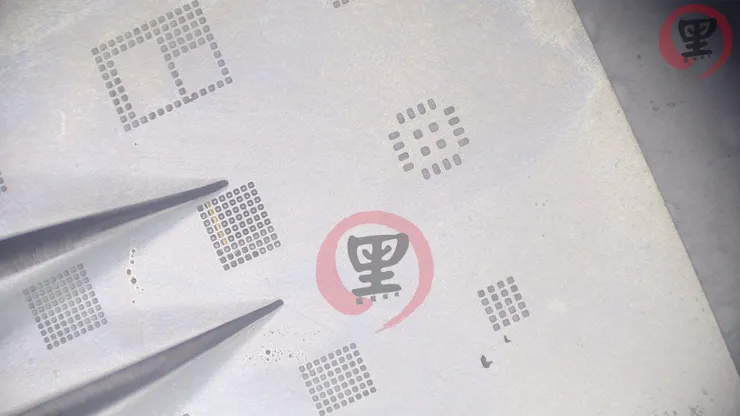

接下來就是稍早拍的這張，在原本 PBGA 空載的位置左側（回字形 BGA 中間有一圈空的就可廣泛稱 PBGA），上面安裝的 610A3B ，因為我在電路圖上找不到這顆晶片，所以還是有點疑問，因為 610A3B 其實是安裝在 iPhone 7/7Plus 的，我並不確定能不能通用，還是它本來就是這顆，我所知道的這顆應該是 610A3C 給 iPad 在使用的，因為這顆也有人拆焊過，所以我就比較不敢確定，但我還是換上了，我所確定的 610A3C，這幾顆更換的過程中，都測過底下的在線值，並且確認線路有無開路等情況
在排除了數種可能性後，並且將該還原的零件都先還原後，裸板插上TYPE-C後，開始測量 R4050 PPBUS_USB 5V ，測量結果良好，空載紋波正常，代表 TYPE-C 接口到 DZ40AB 後，都一切正常
接者再測量，我新安裝上去的 CD3215C00 的工作條件是否滿足 3.3V ACE_LDO、1.8V_ACE_LDOA 、1.8V_ACE_LDOD、1.1V_ACE_LDO_BMC 這四路工作電壓都正常，另外補充就是，這四路只要插線測電壓就可以了

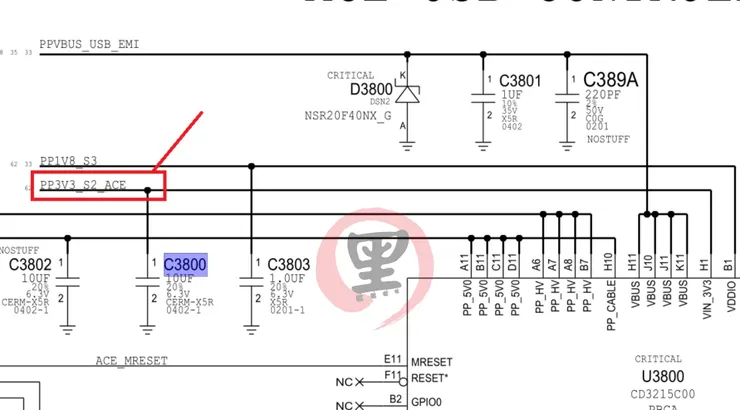

在來就是 3.3V_S2_ACE 這路就不一樣了，這路必須要將 B+ 迴路扣上，才可以測的，只插充電線是不行的，因為這一路的供電 LDO 是由初級供電 PPVCC_HIGH 的做 LDO IN 在輸出 LDO 的第三路(300MA; 1.2-3.68V)

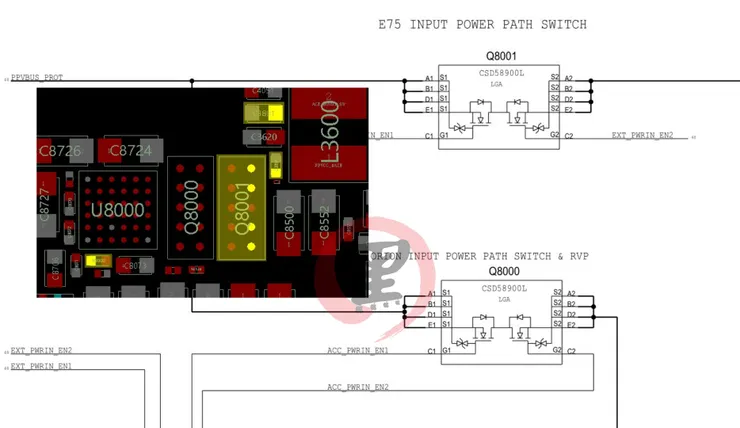

以上的測量，在滿足條件下，都是正常輸入與輸出，代表這裡沒有問題，但我總覺得，我這個電路圖，好像有點問題，主要是有一些東西找不到，而且為什麼會在 TYPE-C PORT 底下的電路寫 E75 ，按理來說，這裡不應該寫 E75 ，但是算了，不管了測量 Q8001 與 Q8000 是沒有問題，但開關有異常

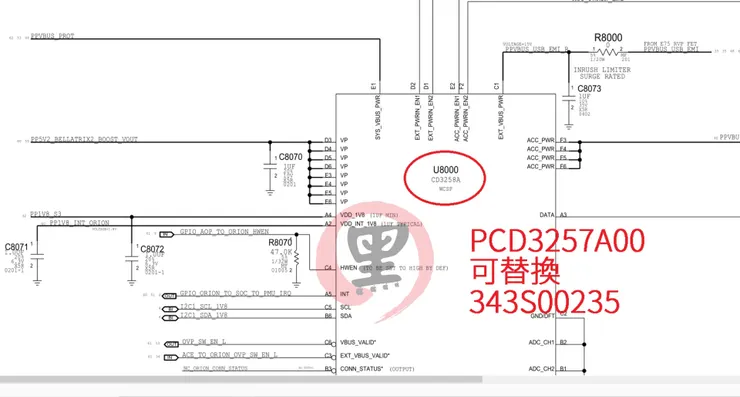

所以只好在追到更前面的位置，發現 U8000 的地方，其中的電阻也有問題，先更換一顆良品，看了一下圖，還有主機板的實物，看了看完全對不上，圖上的是 CD3258A ，實物中是 PCD3257A，不過這個位置，用 343S00235 是一樣的，所以我就更換了 343S00235 上去，並且再回去測一下 MOS 開關電路，能測到正常的工件條件

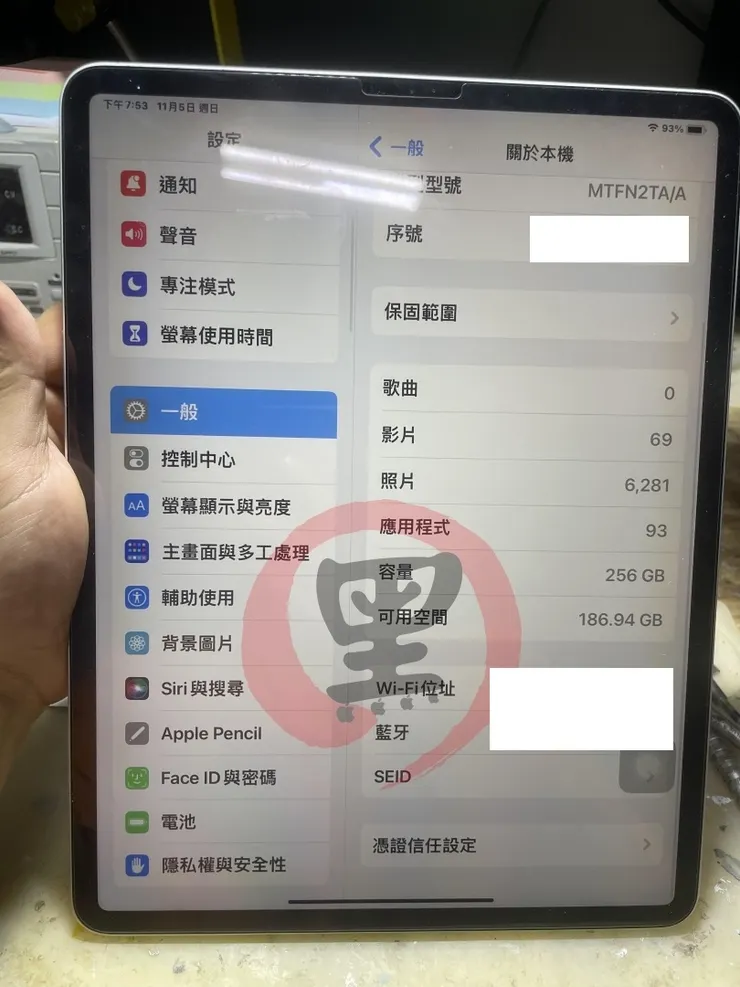

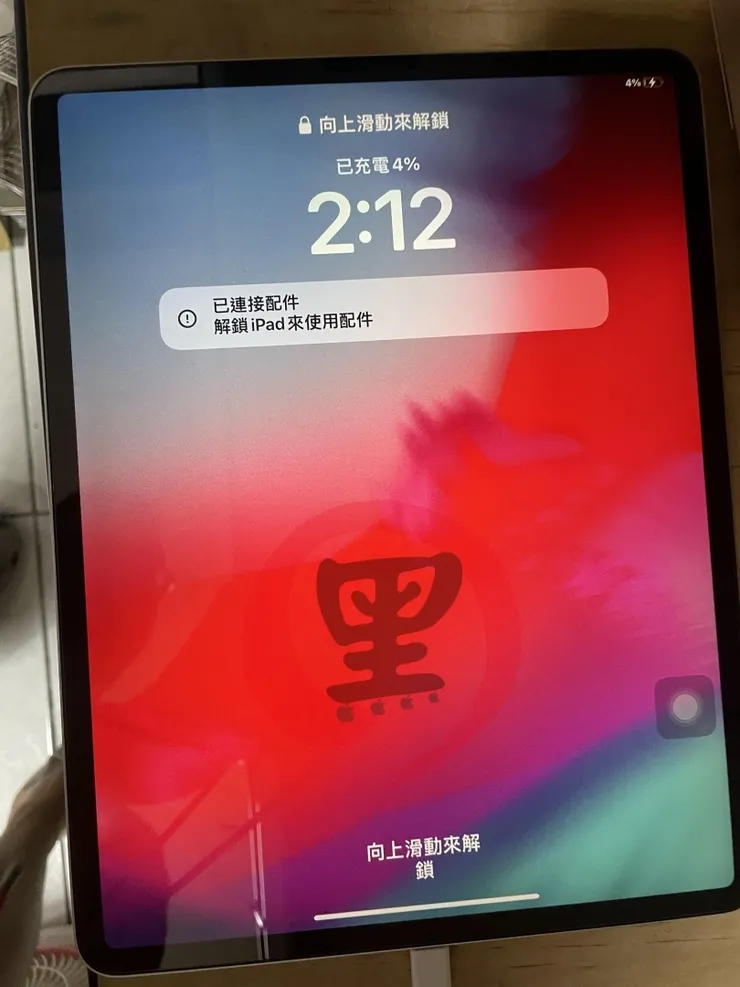

測開機上電，恭喜發財，所以跟 CPU 有關嗎？

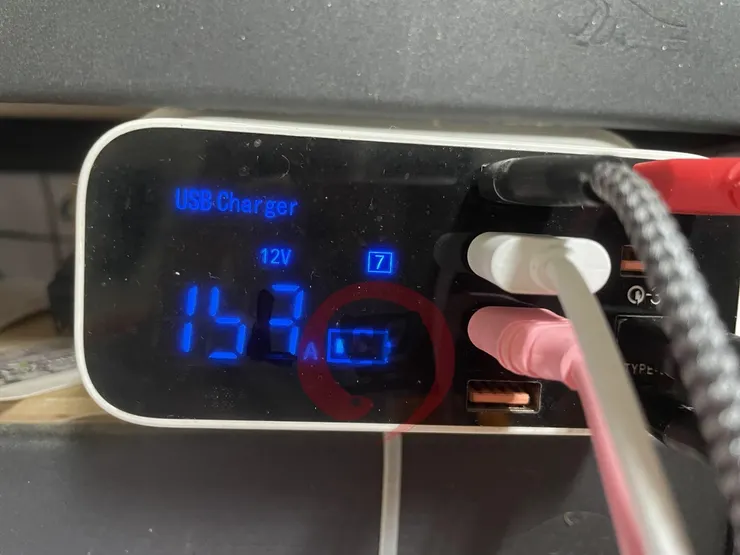

測一下 12V 1.53A 18W 正常
不開機、不充電、保資料維修，自己動手，豐衣足食！
修不好或者有維修痕跡，這些都不是什麼大事，修多了總有修不好的，沒什麼奇怪的，但少了整顆晶片就不能理解，那一顆全新品正品就要三百多塊，含運費稅金等等，進來一顆都快五百了，而且店家告知是處理器的問題，那為什麼全程都沒有拆過處理器，卻是把充電晶片拔走，不是很好笑嗎？說汽車引擎有問題，但卻去拔別人的輪胎
這台因為報價比較高，所以就都換全新正品了，如果走便宜路線，可能就要換翻新品了，交機前也順道問了一下前面的師傅那一間的，這是一間位於中部地區的維修站，算連鎖店嗎？還是算加盟的我也不太清楚，反正全台大概有數十間了，自己動手，豐衣足食！
