特別留意:本教學請一定要看完以免安裝錯誤導致設備故障
📌賣場販售商品 僅提供商品本身APP設定教學
📌改裝的部分 需請專業人士&原廠公司指導
📌此商品需相關經驗之使用者 操作安裝
✅配對教學
⭐️收到先完成TUYA聯網 再接線才安全

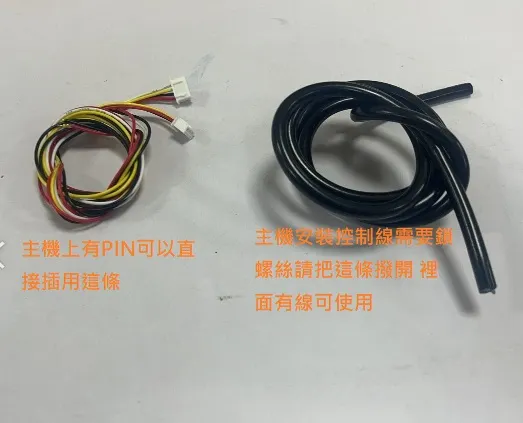

⬛內容物 00:21
⬛
⬛
⬛
⬛
🔶聯動款監視器購買處🔶
⬛遇到問題? 點選此處提問解答歐!
✅連接APP說明書(PDF)
⭐️收到先完成TUYA聯網 再接線才安全
⬛TUYA 捲門控制面板(F款)連接方式

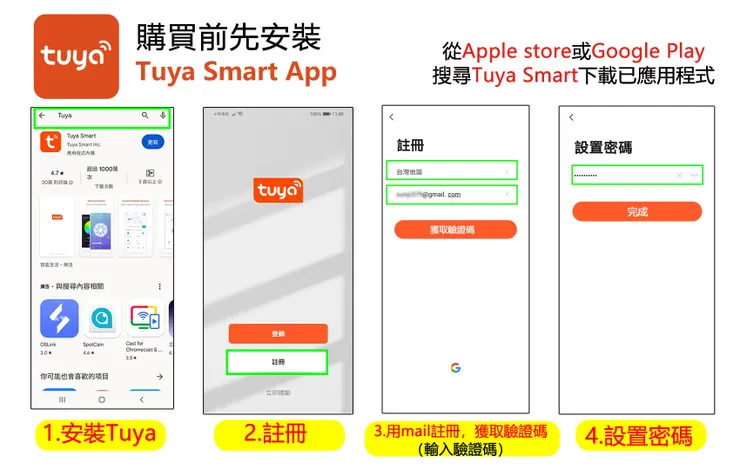

🔶1.開關零火上電 完成APP連線(確認可聯網)
APP設定<3-9頁>
🔶2.遙控器配對<11-12頁>
🔶3.接上捲門線控(完成連接)
傳統捲門,16頁
快速捲門,17頁,18頁
⬛鏡頭聯動:https://youtu.be/y6fu9K-lkig

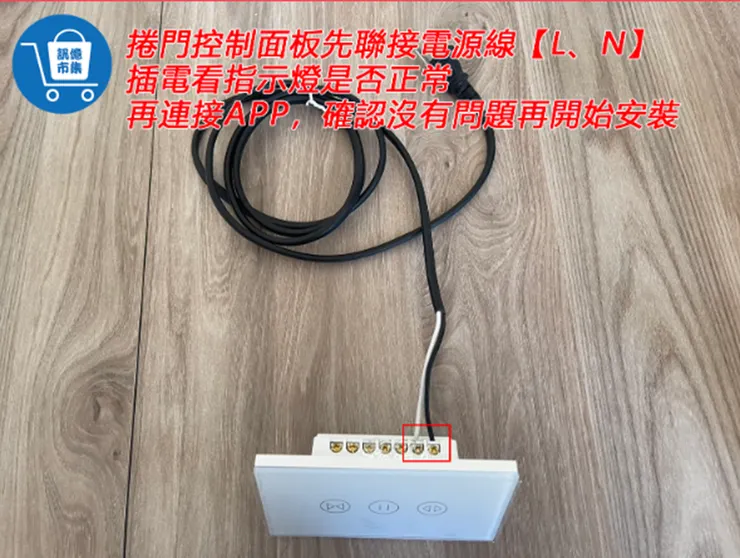

✅捲門控制面板先聯接電源線【L、N】，插電看指示燈是否正常，再連接APP，確認沒有問題再開始安裝

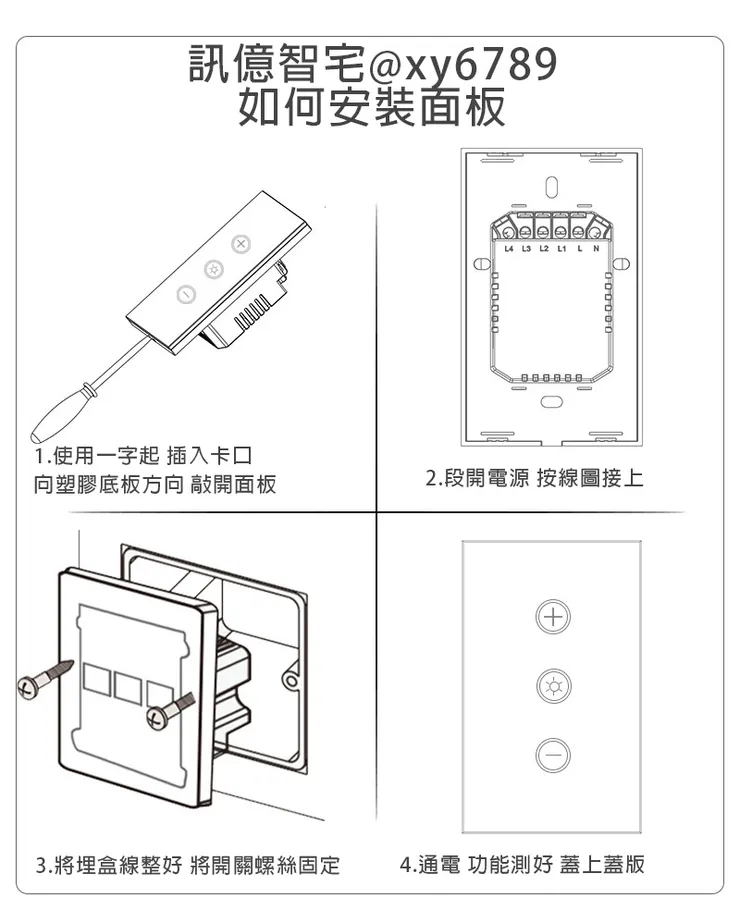

✅面板安裝
⬛明盒 防水殼 面板安裝順序
⬛螺絲太小鎖不上明盒處理方式

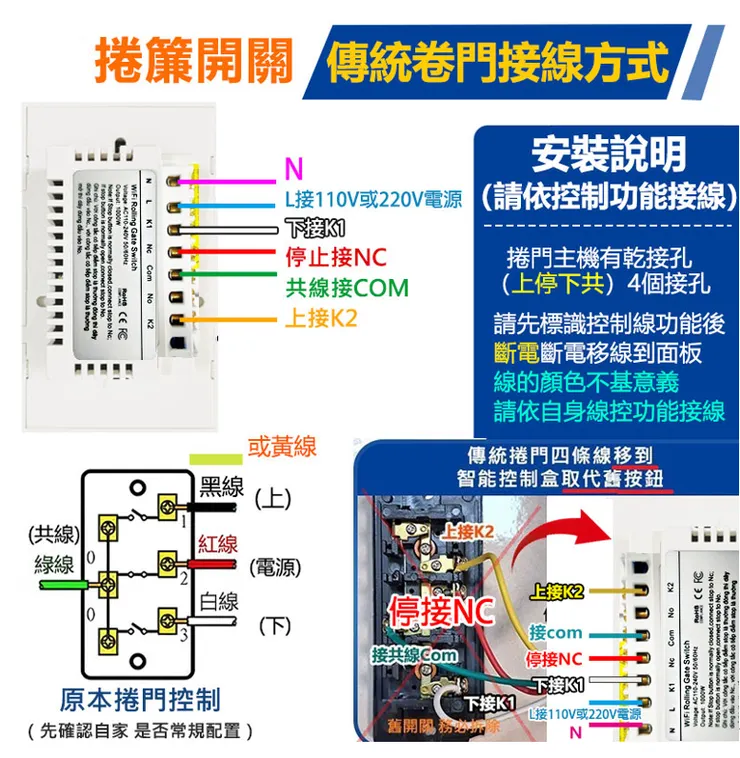

✅傳統捲門接線方式

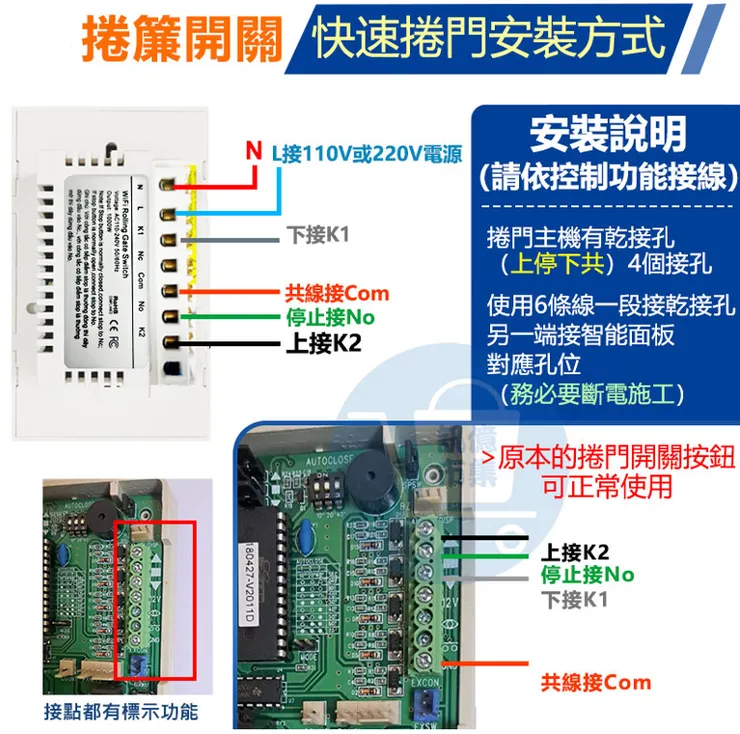

✅快速捲門接線方式
⬛G3000:

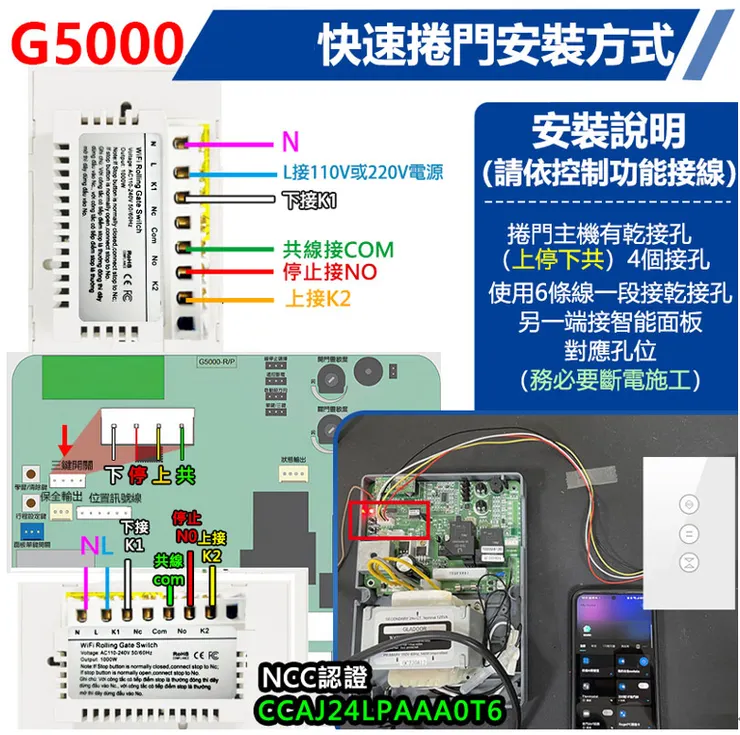

⬛G5000:

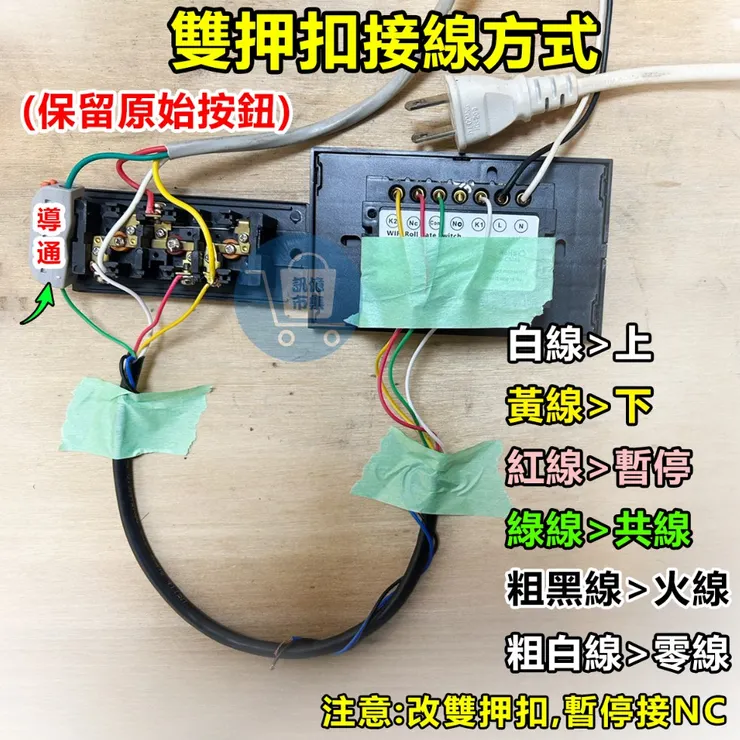

✅.保留手動開關接線方式
📢特別備註📢
1.線的顏色主要是為了區分 顏色不同沒關西 線的個別定義有接正確即可
2.有相關水電經驗&知識再接雙壓扣 以免接線錯誤馬達燒毀
✅常見設備QA問答
📌1.玻璃面板裝上後觸控無反應
⬛請確認面板是否有壓平整
檢查方式: 嘗試用手將面板拔起 如果可以用手直接拔起就一定是
面板沒有安裝確實 導致無法正常觸控
📌2.傳統/快速 分別要用哪一條線接線
⬛傳統捲門:
請將手動押扣的線直替換在面板上，不需要額外接其他線
⬛快速捲門:
📌3.捲門不會暫停
⬛請把手動押扣移除 把線直接接在控制面板上
⬛若本身馬達有接控制盒 請勿在一個捲門開關循環中
用遙控器開 捲門面板暫停
⬛請專業水電協助排查 本身控制盒接線是否有誤
📌4.面板按上/下 捲門只會動一下就自己停
⬛請檢查NC&NO是否有接錯
📌5.捲門變成點動
⬛若有保留手動請再度與第4點的圖片對照確認是否有安裝錯誤
⬛共線/暫停線 這兩條線請確認是否有正確對接上
📌6.如何連動鏡頭
⬛影片教學:https://youtu.be/BmMinWcJ_V8?t=308
📌7.捲門面板無法配對上APP
⬛請確認自家WIFI是否是2.4G 如果沒有 請聯絡自家電信 請他們
協助分出
⬛WIFI訊號 需要3格以上
⬛請重製捲門面板:完整教學
📌8.在家可以透過APP控制 出門就無法控制
⬛請設定自家路由器 讓外網有權限可以訪問
(詳情請詢問自家路由器公司)
📌9.APP可以正常控制捲門 但 無法使用觸控開關捲門

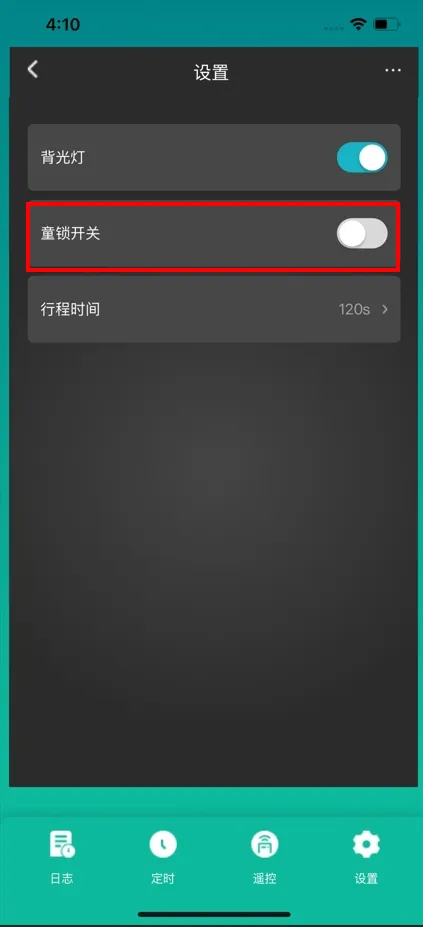

⬛請將童鎖開關關閉
關閉方式:
1.開啟APP 手動關閉(如下圖)
2.遙控器按壓解除童鎖
