Illustrator CC翻轉3D方塊

發佈於Illustrator CC 向量繪圖與

2025/02/19 更新2020/02/20 發佈閱讀 2 分鐘

raw-image

Step1.

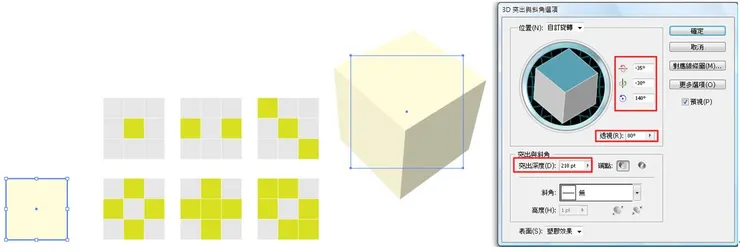

在Illustrator開啟練習檔，左側矩型即是要建立3D立方體使用，右側六個圖是要成為立方體六個面的貼圖內容。請點取左側矩型物件，執行『效果 > 3D > 突出與斜角』，勾取預視設定角度：-35、-30、140，透視：80、突出深度：210，按下確定完成基礎立方體。

raw-image

Step2.

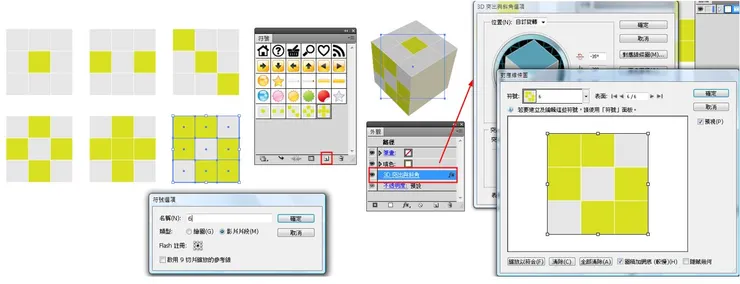

依序點取右側6個將成為貼圖內容的物件，由符號控制版上按下新增符號按鈕，依序讓六個圖成為符號。

raw-image

點取立方體物件，再次由外觀控制版上呼叫設定視窗，勾取預視並按下『對應線條圖』按鈕，在對應線條圖視窗上，依序選取有上角的物件表面（立方體共六面），接著選取左上角的符號（選取剛剛自訂的符號），完成共六個面的貼圖設定。

Step3.

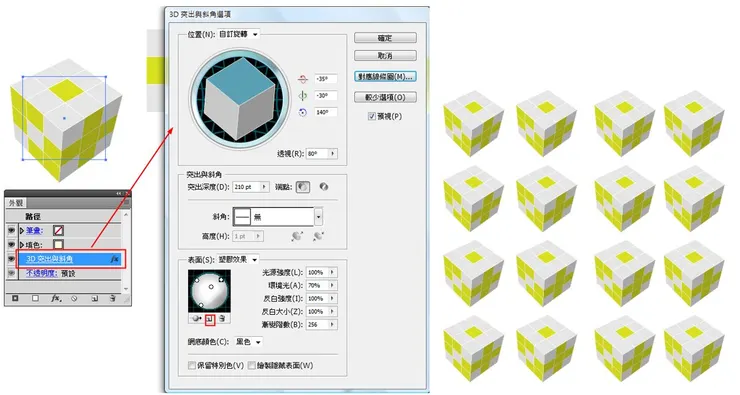

按下確定回到突出與斜角設定，按下『更多選項』按鈕打開下方的光源設定來加強光線部分，請增加三個光源並如圖安排光源位置，設定環境光：70%、反白強度/大小：100%、漸層階數：256，按下確定完成此含有貼圖的立方體物件。刪除原定義貼圖的物件、僅留完成的3D立方體，並複製成16個來準備設定不同的3D角度。

raw-image

Step4.

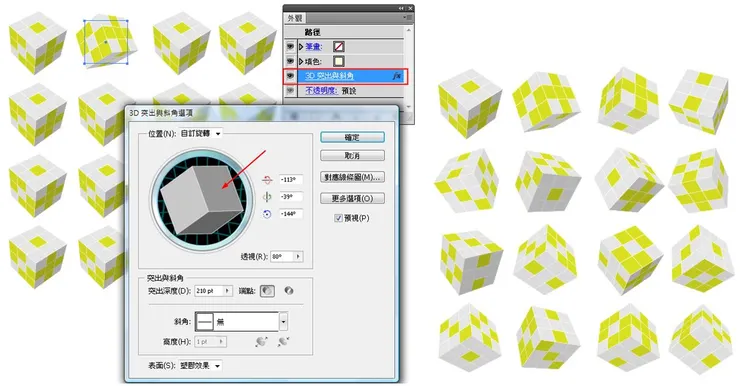

請依序點取物件並由外觀控制版上呼叫3D效果設定視窗，請更改每個立方體呈現不同的角度。

raw-image

【下載範例】
