Illustrator CC 繪製3D翻轉加油機
更新於 2020/02/20閱讀時間約 1 分鐘
Step1.

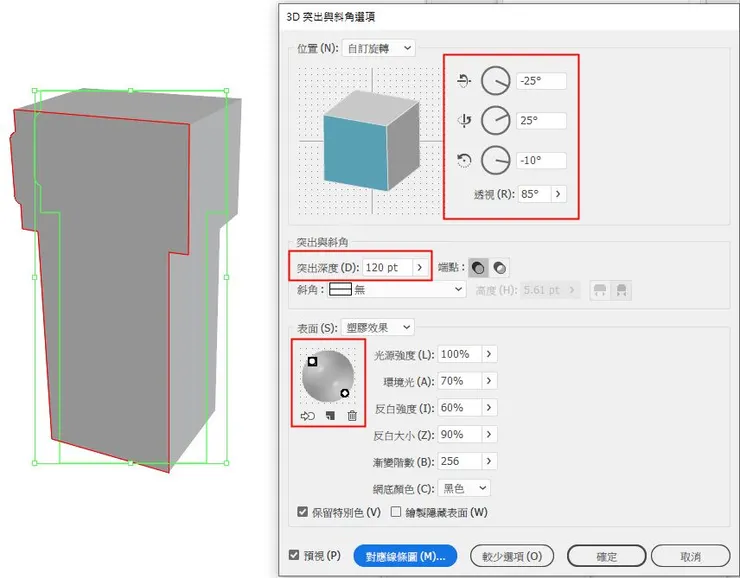

在Illustrator開啟練習檔，右側多邊型即是要建立3D物件使用，左側圖是要成為物體的貼圖內容。請點取右側多邊型型物件，執行『效果 > 3D > 突出與斜角』，勾取預視設定角度：-25、-25、-10，透視：85、突出深度：120，按下確定完成基礎立方體。
在Illustrator開啟練習檔，右側多邊型即是要建立3D物件使用，左側圖是要成為物體的貼圖內容。請點取右側多邊型型物件，執行『效果 > 3D > 突出與斜角』，勾取預視設定角度：-25、-25、-10，透視：85、突出深度：120，按下確定完成基礎立方體。
Step2.

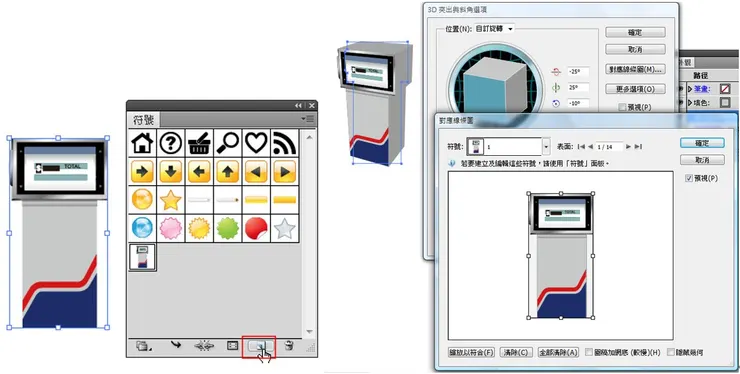

點取左側將成為貼圖內容的物件，由符號控制版上按下新增符號按鈕讓圖成為符號。點取立體物件，再次由外觀控制版上呼叫設定視窗，勾取預視並按下『對應線條圖』按鈕，在對應線條圖視窗上，選取右上角的物件表面1，接著選取左上角的符號（選取剛剛自訂的符號），完成正面的貼圖設定。
點取左側將成為貼圖內容的物件，由符號控制版上按下新增符號按鈕讓圖成為符號。點取立體物件，再次由外觀控制版上呼叫設定視窗，勾取預視並按下『對應線條圖』按鈕，在對應線條圖視窗上，選取右上角的物件表面1，接著選取左上角的符號（選取剛剛自訂的符號），完成正面的貼圖設定。
Step3.

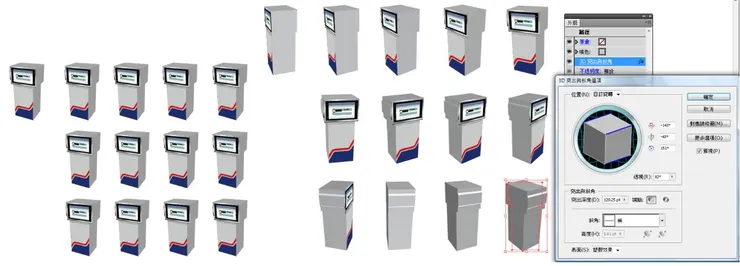

刪除原定義貼圖的物件、僅留完成的3D立方體，依序向右、向下製成13個來準備設定不同的3D角度。請依序點取物件並由外觀控制版上呼叫3D效果設定視窗，請更改每個物件呈現不同的角度。
刪除原定義貼圖的物件、僅留完成的3D立方體，依序向右、向下製成13個來準備設定不同的3D角度。請依序點取物件並由外觀控制版上呼叫3D效果設定視窗，請更改每個物件呈現不同的角度。
【下載範例】
