特別留意:本教學請一定要看完以免安裝錯誤導致設備故障
📌賣場販售商品 僅提供商品本身APP設定教學
📌改裝的部分 需請專業人士&原廠公司指導
📌此商品需相關經驗之使用者 操作安裝
📌請斷電安裝 以免安裝失誤導致馬達燒毀
✅配對教學
⬛配置遙控:https://youtu.be/5aqEuzIFIGg
⬛鏡頭聯動:https://youtu.be/y6fu9K-lkig
⭐️收到先完成TUYA聯網 再接線才安全

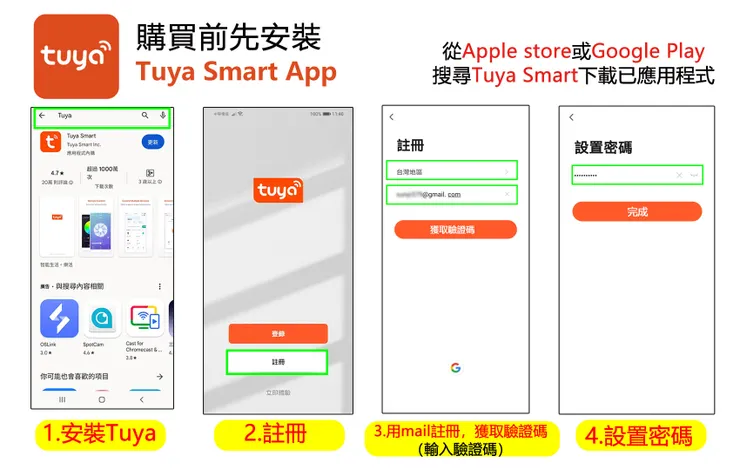

✅連接APP說明書
⬛TUYA 捲門控制面板(D款)連接方式(可配遙控器)
(文件密碼@xy6789)
🔶1.開關零火上電 完成APP連線(確認可聯網)
APP設定<1-10頁>
🔶2.接上捲門線控(完成連接)
傳統捲門,11頁
快速捲門,12頁
🔶3.如何配置專屬遙控器:https://youtu.be/5aqEuzIFIGg
✅傳統捲門接線方式
✅快速捲門接線方式
⬛快速捲門
⬛快速捲門G5000:
✅.保留手動開關接線方式
📢特別備註📢
線的顏色主要是為了區分 顏色不同沒關西 線的個別定義有接正確即可

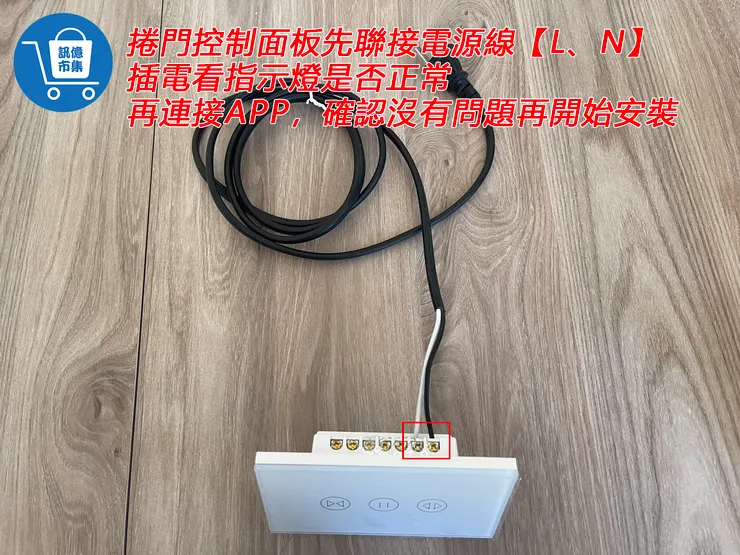

✅捲門控制面板先聯接電源線【L、N】，插電看指示燈是否正常，再連接APP，校準設定好，確認沒有問題再開始安裝接控製線

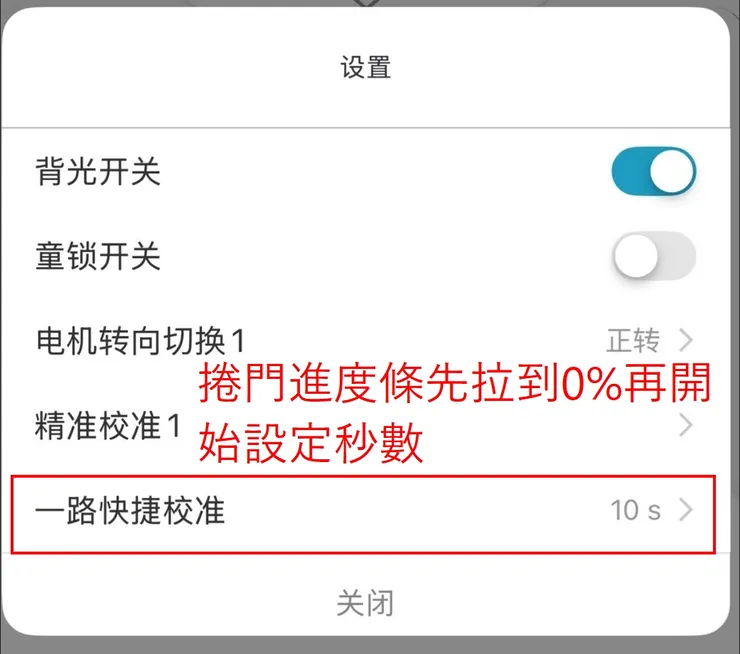

✅校準設定(校準後才可以接上控製線)
🔶單一APP開關控制捲門 就可以用校正
如果有其他控制 那就把時間調整到120s
🔶校準教學:將進度條拉到0%(全關)後,計算自家捲門所需全
開&全 關秒
數,取時間長的秒數加五秒輸入校準
EX:全開20秒,全關25秒,校準輸入 25+5=30 秒
✅用原本的遙控器跟開關啟動捲門，APP不知道開門位置在哪裡

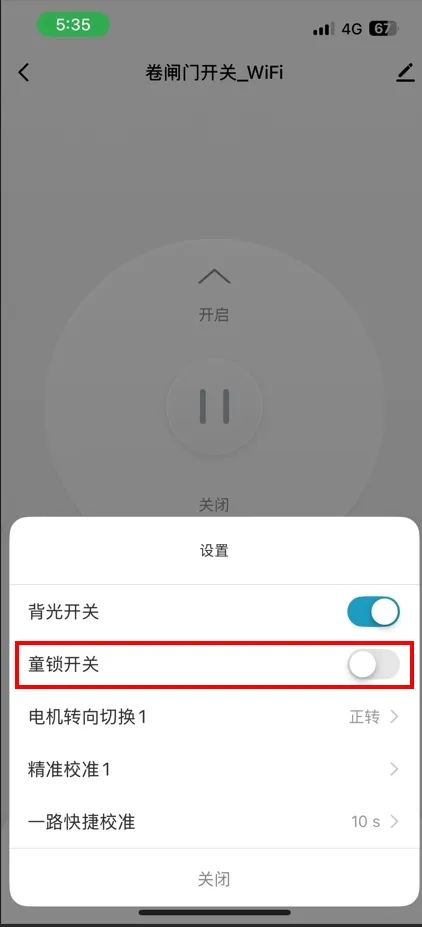

✅童鎖如何使用(面板鎖定功能)
⬛可以透過 APP 開啟/關閉 可避免誤觸
✅常見設備使用問題
📌1.傳統/快速 分別要用哪一條線接線
⬛傳統捲門:請將手動押扣的線直替換在面板上，不需要額外接其
它線
⬛快速捲門:
📌2.捲門不會暫停
⬛請把手動押扣移除 把線接在控制面板上
⬛若本身馬達有接控制盒 請勿在一個捲門開關循環中 用遙控器開 捲門面板暫停
⬛請專業水電協助排查 本身控制盒接線是否有誤
📌3.面板按上/下 捲門只會動一下就自己停
⬛請檢查NC&NO是否有接錯
⬛請設定校準 影片教學:https://youtu.be/qmInG3YJQZY?t=114
📌4.捲門無法全開/全關
⬛請設定校準 影片教學:https://youtu.be/qmInG3YJQZY?t=114
📌5.如何連動鏡頭
⬛影片教學:https://youtu.be/qmInG3YJQZY
📌6.捲門面板無法配對上APP
⬛請確認自家WIFI是否是2.4G 如果沒有 請聯絡自家電信 請他們 協助分出
⬛WIFI訊號 需要3格以上
⬛請重製捲門面板:完整教學(密碼 加入售後之後 向我方索取)
📌7.捲門面板如何配對遙控器

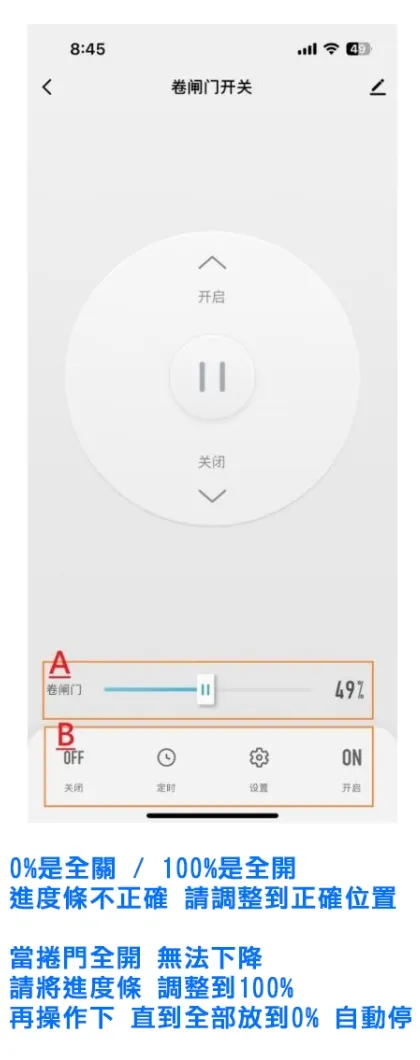

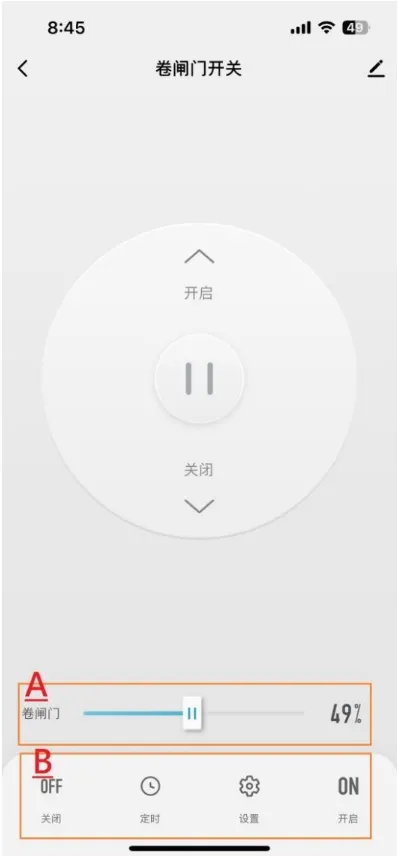

📌8.校準無法設定
⬛1.請先把自家捲門全關
⬛2.把A部分的橫條拉到0%後再教準
⬛3.校準後 才可以接上捲門控制線
📌9.在家可以透過APP控制 出門就無法控制
⬛請設定自家路由器 讓外網有權限可以訪問
📌10.APP可以正常控制捲門 但 無法使用觸控開關捲門
⬛請將童鎖開關關閉

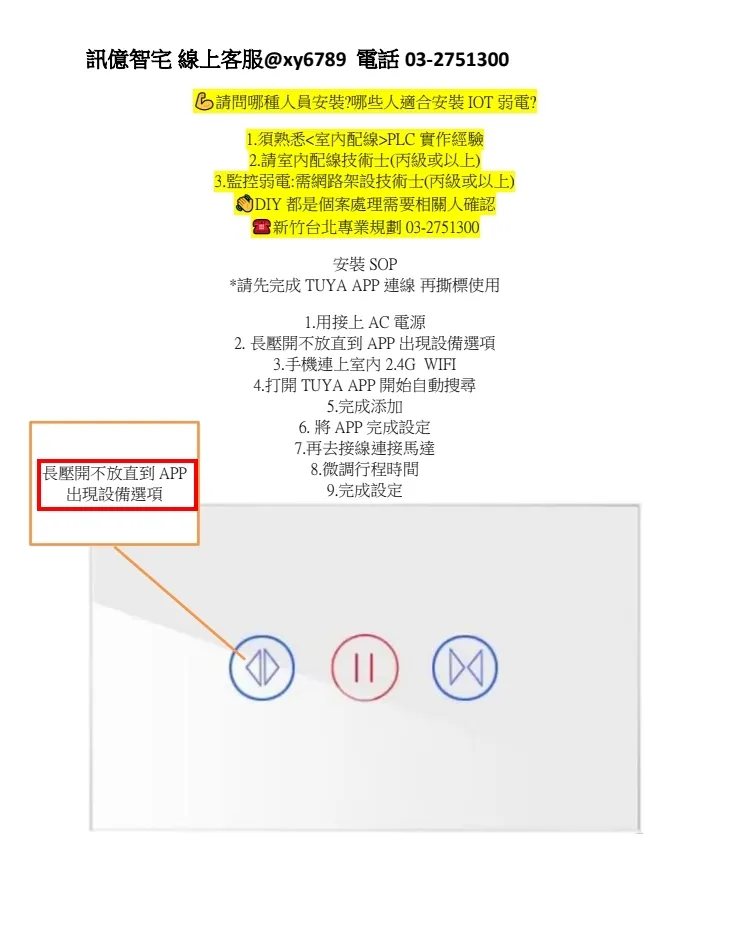

📌11.設備要怎麼重製?無法重製?
⬛面板第一次閃爍後繼續押著不放 直到設備出現在APP上
