在設計圖送審、工程圖歸檔或施工圖閱讀時，「圖紙怎麼折」往往被忽略，但卻是專業流程中不可少的一環。A1圖紙是最常見的大圖尺寸，本篇將提供最清楚的圖解教學，一步步帶你從 A1 正確折成 A4大小的三種方法，並附上 紙張尺寸對照表、圖解步驟，幫助你迅速上手、摺得專業又整齊。
A系列紙張尺寸規格
在開始摺圖之前，必須先對常用紙張尺寸有基本認識。
- A1 通常是正式大圖輸出時使用的標準尺寸。
- A2 常見於非正式送審或內部討論用途的大圖。
- A3 則是設計圖紙與工地閱覽中最常見的攜帶格式，兼具資訊量與便利性。
- A4 為最常使用的文書標準尺寸，常用於報告、說明書及歸檔。
- 名稱 寬 (mm) 高 (mm)
- A1 841 594
- A2 594 420
- A3 420 297
- A4 210 297

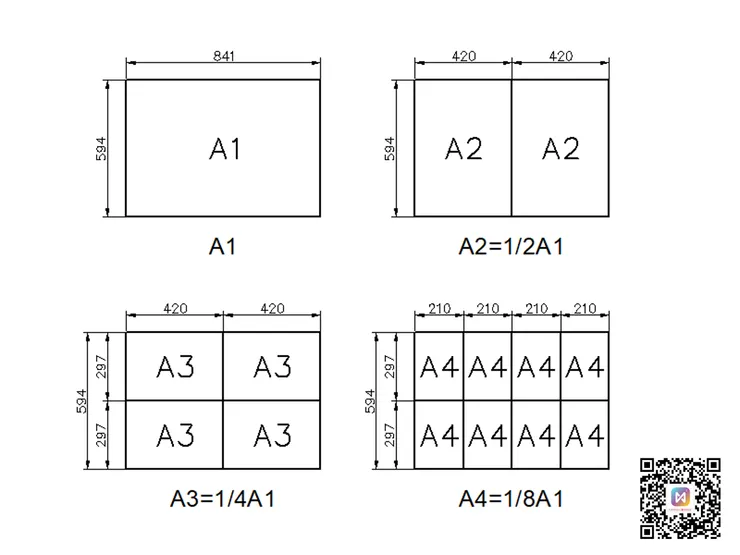

A1、A2、A3、A3 圖紙間的比例關係
從上圖中可以很清楚的看出圖紙的比例關係，它們其實是互為2的倍數關係，如A1等於2張A2、A1等於4張A3、A1等於8張A4等
以下是A1圖紙折成 A4大小的三種圖解步驟，虛線代表摺線、斜線區域代表標題欄位置：
1. 彌封圖袋式(A1/A2)

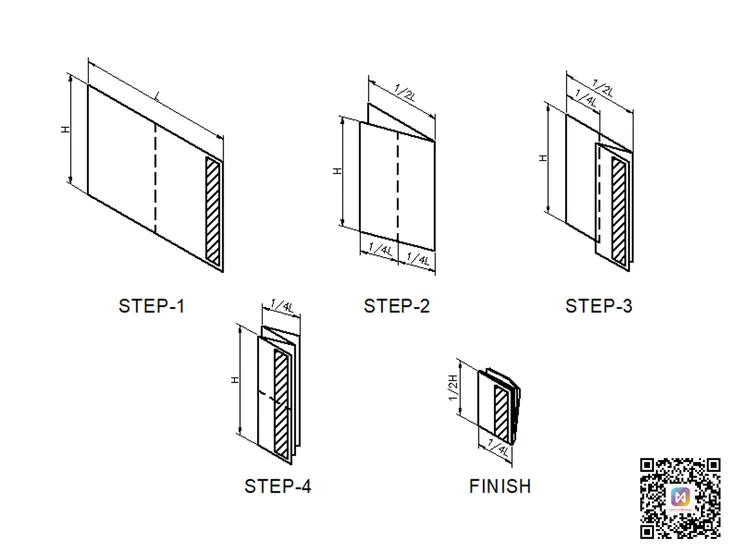

彌封圖袋工程圖摺法
- 將圖紙對摺
- 右翻向外對摺
- 左翻向外對摺
- 長向對摺
2. 左裝訂式(A1/A2)

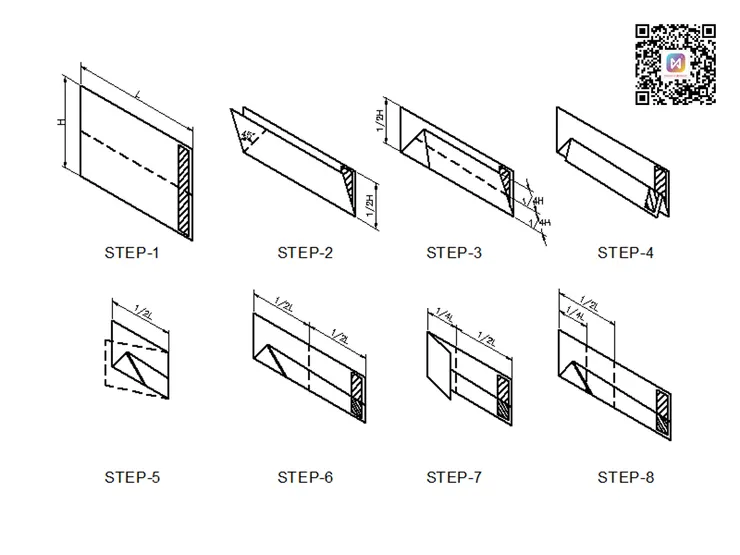

裝訂工程大圖摺法
- 將圖紙向上對摺
- 左側三角形翻摺
- 已摺圖紙的1/2處
- 將已摺圖紙處向下對摺
- 將圖紙橫向對摺
- 攤開圖紙已呈現明顯摺線時
- 將左半邊圖紙對摺
- 攤開圖紙已呈現明顯摺線時

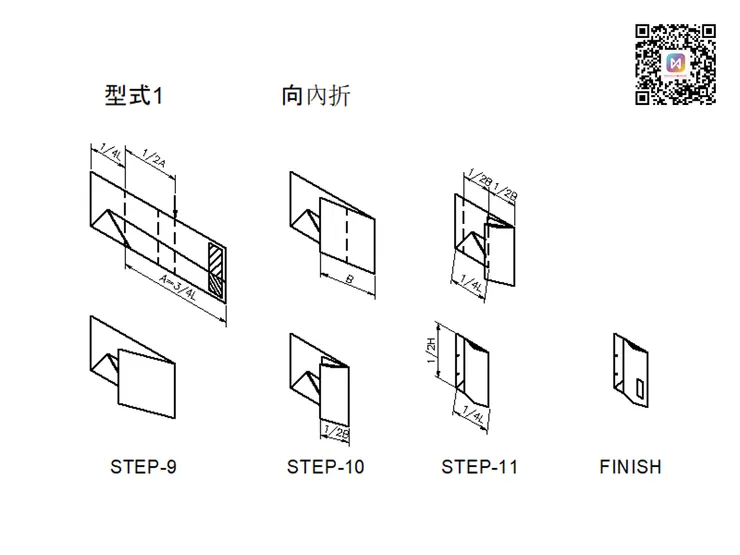

標題欄向內摺的方法
- 將右半邊圖紙左翻折至預先折好的1/4L折線處
- 將折過來的圖紙向內對摺
- 一樣順著1/2B尺寸再次對摺
- 裝訂打孔完成/蓋印戳章

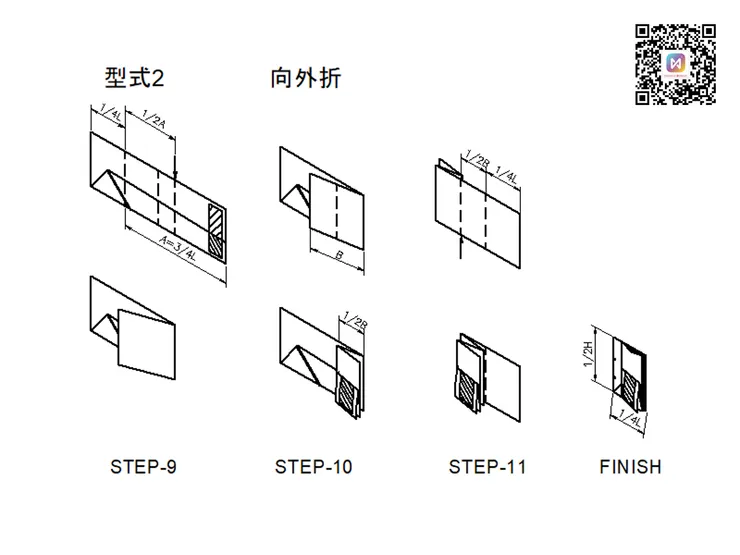

標題欄向外摺的方法
依序前面的步驟1~8，接續下面步驟：
- 將右半邊圖紙左翻折至預先折好的1/4L折線處
- 將折過來的圖紙向外對摺
- 整張圖紙翻面，順著1/2B尺寸再次對摺
- 二次翻面對摺，並裝訂打孔完成
3. 左裝訂式(A3)

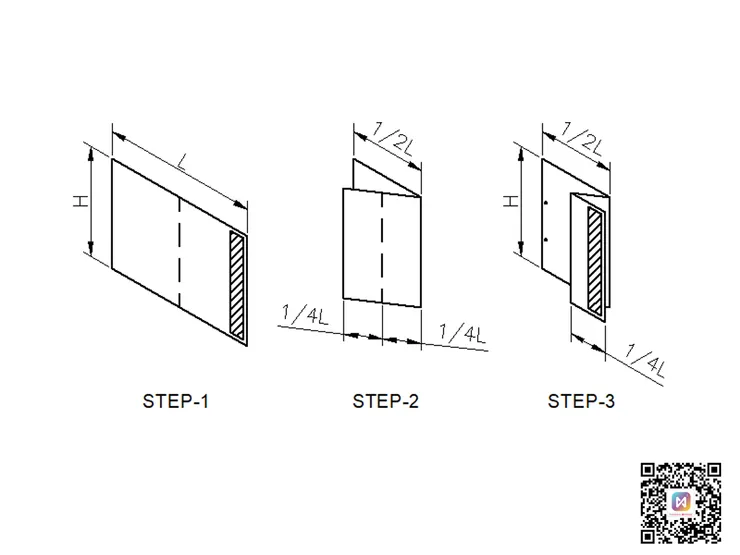

裝訂A3工程圖摺法
- 將A3圖紙對摺
- 右翻向外對摺
- 裝訂打孔完成
