Aleph 2 裝機報告

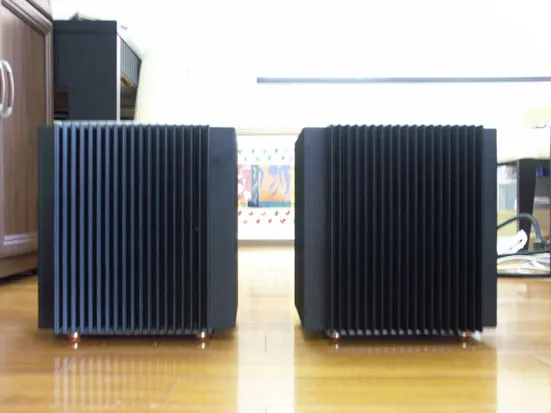

完成之 Aleph 2 雄姿
前言
在製作 Aleph 2 之前，我的音響 DIY 資歷是很淺的，緣於有一次假日在家無聊，上網隨便亂逛，逛到 DZ，也因此先後做了 DZ 的 DAC1855、Formula 前級、CD-ROM Power、EZ 的 4397DAC、43122DAC 及幫朋友改了 ROTEL 前後級（可想而之，不過就是改改電容、換換線等小玩意兒），直到有幸接手了 PRBS 兄的 Creative 轉盤，聆聽了他的 Aleph 2，也聳恿了他搞個套件，加上 Novas 兄跳出來搞了機箱、變壓器，整個坐擁銘器的夢想才逐漸落實，只是沒想到，在這甜美的果實之前，是一連串的惡夢！為何？請列位看下去便知。
PCB焊接
我是一向性急的行動派，零件尚未完全到齊，先拿到的馬上就開工了，由於是團購零件，晶體配對的麻煩事，全有勞 PRBS 兄，花不到兩小時就把主 PCB 兩片及輸出與偏流晶體電路板，共計 8 片給焊好了。與 PRBS 兄用料稍有差異的是Z1 ~ Z5 用的是 Philips 1N4739/9.1V zener，C6 與 C7 則是 WIMA SPK-3 0.001/630V 電容，電阻清一色是 Dale 繞線電阻，Q1~Q3 使用 ZTX450 晶體，其他零組件都為團購零件，至於為何這麼用，那是完全沒道理的，因為 Sprague Orange Drop 0.0012/600V 電容唐竹缺貨，而 1N4739/9.1V zener 佑昇只賣 Philips 的，不過據唐竹的老闆說，C6 與 C7 的功能是防止震盪用的，WIMA SPK-3 也很好用？這我無從判斷起，反正東西隨他賣，話也只好隨他說囉！

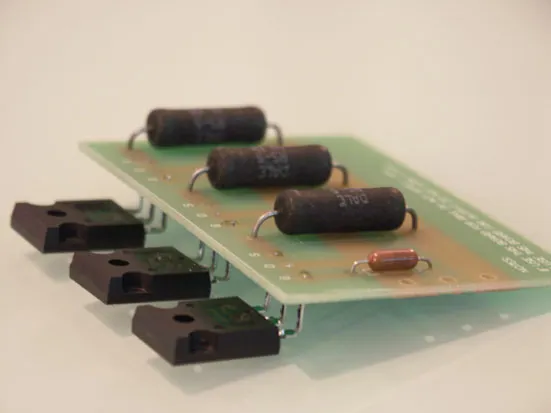

輸出與偏流晶體電路板，我是將晶體腳向內折 90 度，將腳焊在銅箔面，再以倒置的方式，鎖在散 熱片上，如此輸出與偏流晶體電路板，離散熱片有一段距離，多少有利於散熱
電源部分
又一兩個禮拜後，變壓器、機箱及濾波電容都陸續到貨，接下來該處理電源的部份，首先是濾波電容，由於團購的電容未含固定架，我採用的方式是用 3M 的雙面膠黏著，底部也貼一小塊，將濾波電容固定在隔板上，非常好用。

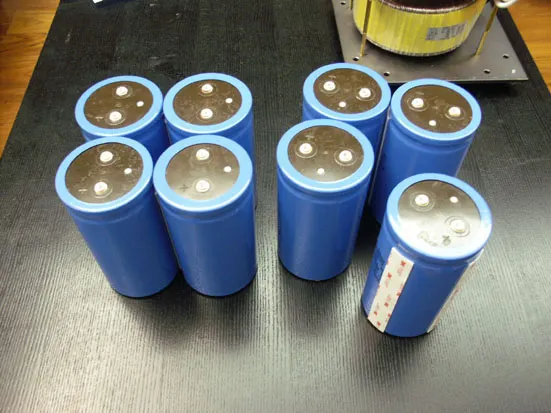

濾波電容以 3M 的雙面膠黏著
接下來是開機緩衝電路，由於我是電路白癡，花了一些時間研究電路，按戴兄線路以搭棚方式完成，繼電器型號是 Tti TRL-12VDC，線圈阻抗是 158 歐姆，容許電流是 10A 250VAC，上電測試無反應，經量取工作電壓為 3.86V DC。戴兄的裝機報告有提到，變更 RC 值可改變延遲時間，若繼電器線圈阻抗小於 170 歐姆，可將 56K 電阻減小，於是將 56K 換成 2.2K 後上電，工作電壓為 12.2V DC，Switch 一下子就跳過去,再將 220uF 電容換成 1000uF、100uF 電容換成 470uF 後，Switch 約 5 秒才跳過去，算是完成第一步，但再將 CL-60 接上測試，就冒煙燒掉了，燒掉時 CL-60 很燙，還冒出一點油質，經上網與網兄討論，CL-60 應該是串聯在電源線路上，而非並聯，經調整後，總算能正常工作。

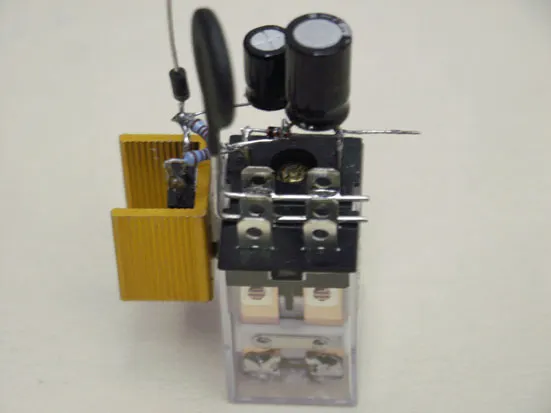

搭棚製作的開機緩衝電路
機箱組裝
由於此次團購的機箱，散熱片間的聯結不是直接攻牙，而是貫孔鎖螺栓，所以組裝有其順序，最好的組裝順序是：1. 先將兩兩散熱片裝成 90度。2. 安裝輸出與偏流晶體。3. 先將機箱組裝起來（請參考 Novas 兄的 Aleph 2 機箱組裝報告）。4. 一層一層先後安裝變壓器、隔板、電容及主 PCB 等。5. 配線及測試。

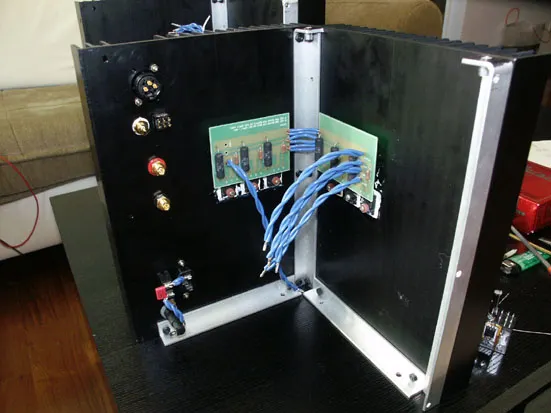

熱片裝成 90 度及安裝輸出與偏流晶體

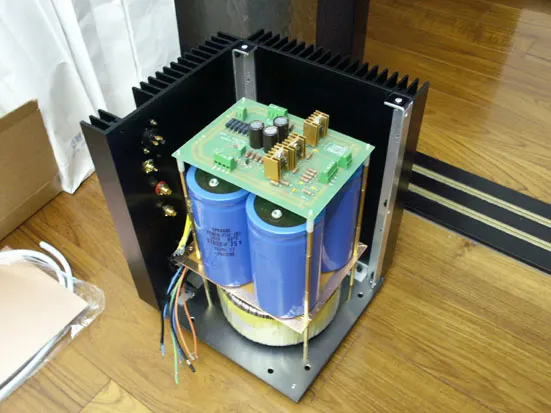

為了方便大家觀察及拍照，以剖面方式先把零件就定位，實際安裝時不可這麼做，否則機箱組裝不起來

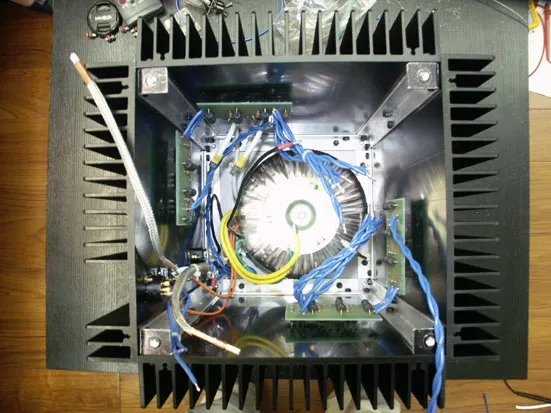

先把機箱組裝起來後，安裝變壓器

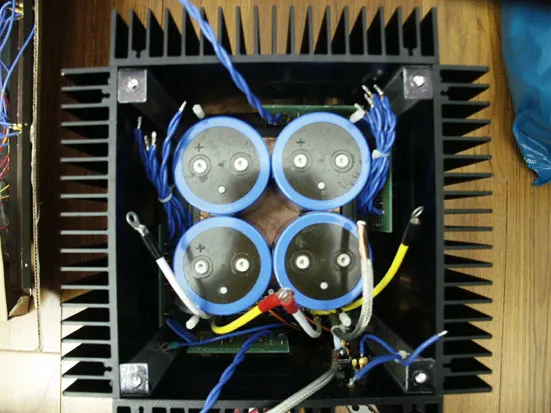

以銅柱架起隔板，再放上電容

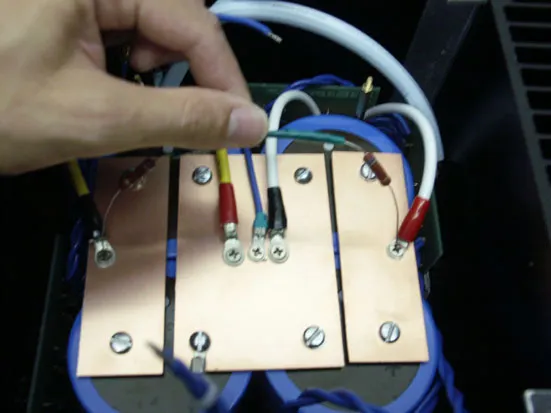

以鋪銅 PCB 當電極，通電測試後，通上洩放電阻
在這過程中，特別要描述的就是電容之通電與測試，我是以鋪銅 PCB 當電極，由於採雙橋整流，整流子是 Motorola 20A 品種，電容是左右串聯上下並聯，中間正負相交之處就是 Ground，需聯結一條地線連機箱，這樣做的目的是獲得零電位，以造成電位差。話說就這麼戰戰競競地通上電，咦~~ 沒事，約 5 秒後＂答＂一聲，證明開機緩衝電路正常工作了，量取正負間之電壓為 90.8V，分別與 Ground 之電壓為＋－ 45.4V，關機後在兩極間通上洩放電阻，以進行最後主 PCB 之組裝與測試。

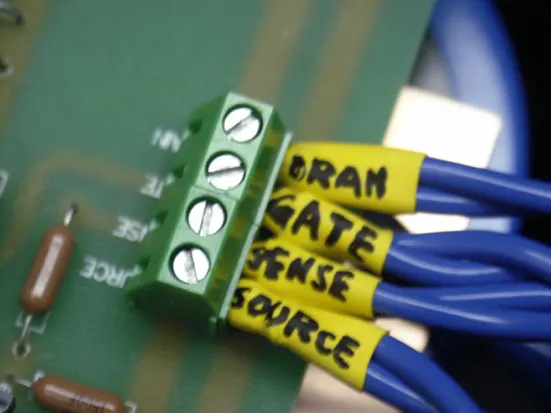

為了怕裝錯，每條線頭先標示清楚

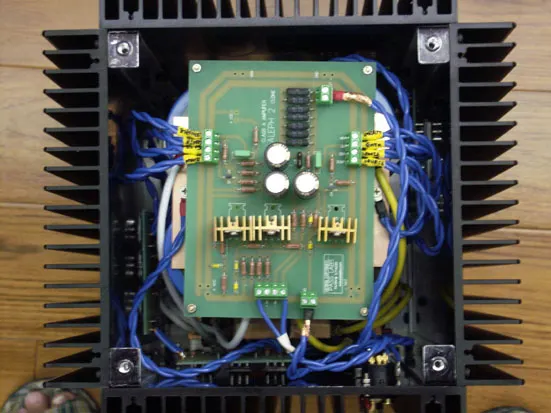

完成組裝與配線之內部狀況
前面已說過，我裝機一向快手快腳（相對地疏忽就此產生），花不到兩個小時就把整個的組裝工作完成，雖然只完成一個聲道，也就急猴猴地先裝起來聽，管他什麼偏流與輸出直流的，當 CD 一放，咦~~聲音出來了，還非常地細緻，高音非常地延伸，低音有力....，各位看到這，一定以為我的裝機報告就此結束？錯！好戲才在後頭呢！因為....
惡夢就此展開
既然已裝好一聲道，趁著假日快馬加鞭，也順便幫 Aplph 2 換個發燒線，誰知大意失荊州，一時貪快，上電後未加上洩放電阻將電容放電，就在將 bias board 接上主 PCB 時，一陣電光火石加青煙....，幾個禮拜的心血毀於一旦，猜想是晶體燒掉了，於是上網求助，經 PRBS 兄告知，把晶體拆下來用電表逐一量一量，看看 GD 或 GS 有沒有被打穿，若近乎導通就掛了。於是照著 PRBS 兄的指示，測出其中一顆 IRFP240 的 GD 與 GS 阻值為 12 歐姆，肯定是燒掛了，想說換掉就 OK 了！沒想到換掉後，機器還是不 work，依電路圖量取的各點工作電壓都不對。這時，我又做了我做了什麼蠢事，是了！我將正常已完工的那片主 PCB 拿來這測試。可想而知，其結果就像是救溺之人，反倒斃於溺。這裡給我的教訓是，遇到問題應將它隔離，逐步找出問題所在，而不是將問題擴大。
PRBS兄伸出援手
就在我一籌莫展之時，PRBS 兄慨然伸出援手，不但親臨寒舍指導，後來更饋贈一些晶體，當場雖然只找出幾顆 IRF9610 也掛了，未能將所有問題找出來，卻也指引一條解決之道，所有晶體重新配對，當場也指導了配對的方法。於是，從晶體配對到最後之組裝，一切再來一遍，按步就班，倒也終於把它完成，這次完成，不忘好好測試一番，輸出直流兩聲道都約略在 8mV 左右，這數值是浮動的，開機 1 個小時後，降到機乎 0mV，開機第 2 個小時再測，又回到約 5 ~ 6mV 左右，再來測各點之工作電壓，R11 之跨壓約 5.05V、Z5 之跨壓約在 8.95V，都在正常之範圍，再來調整 R19 之可變電阻，將偏流調在 0.5V 左右，待一切正常，再來就是試聽了，CD 一放，Aleph 2 與現役之雅瑟 R1.5 高下立判，Aleph 2 比之雅瑟 R1.5 音場深度更深、解析力更強、低頻更有力（或說音質比較紮實），Aleph 2 可說全面勝出。
各位看到這，一定以為我的裝機報告就此結束？唉！還是錯！就在 CD 一片接一片放，沉醉在美妙的音樂之時，開機至今約略將近 4 個小時，先是左聲道出現霹靂啪剌的雜音，繼而一股青煙從 Aleph 2 左聲道冒出來，我馬上從深陷的沙發椅上彈跳而起，一把衝過去，把電源給關了，然後用我的狗鼻子嗅一嗅，感覺是幾顆 IRF240 燒掛了（在此先埋下伏筆，問題原因非 IRF240 燒掛了，IRF240 燒了，只是真正原因的果）。這時，只好再向 PRBS 兄求救，按 PRBS 兄研判，可能有些晶體在之前的蹂躪中，已處於不正常邊緣，因此，開機後會承受比較大的功率負擔，時間一久，自然就燒掛了。正確作法應該逐一量測每一個輸出與偏流晶體....無論如何，這批晶體，我是無法再信任了，當下決定再買一批，剛好板上又發起團購，自是搭了順風車。
一切重新開始
有了這麼多的慘痛經驗，說起來我對 Aleph 2 的組裝，已可說是駕輕就熟而深具信心了，此可謂久病成良醫。此次重新開始，決定好好的把我的 Aleph 2 重新整理一番，晶體重配，線材全數改用 12AWG 鐵氟龍鍍銀線，電源地一率用 2mm 純銀線，訊號線用 20AWG 鐵氟龍鍍銀線，訊號地用 0.7mm 純銀線，輸出用 Supra Ply 3.4/S，所有接頭用鍍金 Y 插，以端子壓著鉗壓著。其他部份前面都已提到，不再贅述，大家不妨看圖說故事。

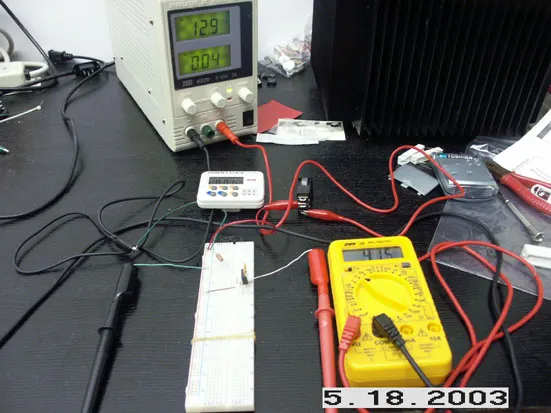

晶體配對工具，由後而前由左而右：DC power supply、碼表、麵包板、三用電表

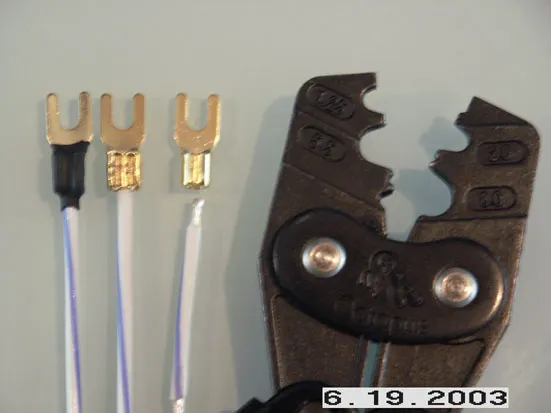

線材全數改用12AWG鐵氟龍鍍銀線，所有接頭用鍍金Y插，以端子壓著鉗壓著。封口以熱縮膜包覆

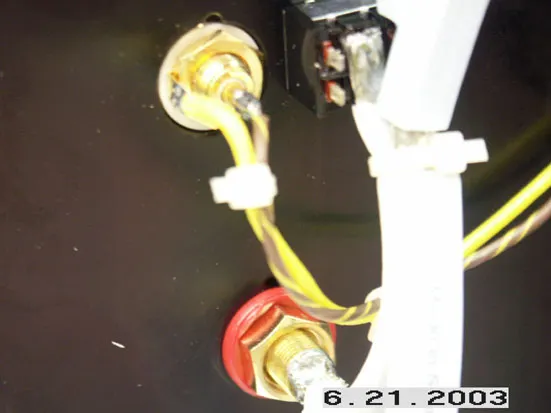

輸入為 20AWG 鐵氟龍鍍銀線，輸入地為 0.7mm 純銀線，外套絕緣管
我的女兒（未滿 10 個月）來幫老爸的忙囉~~~！！

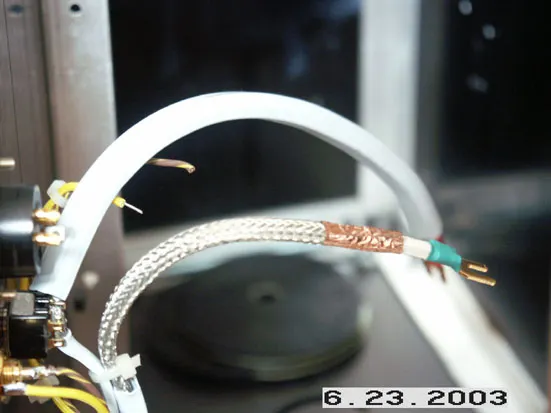

輸出為 Supra Ply 3.4/S，外加隔離網，然後再套上外管

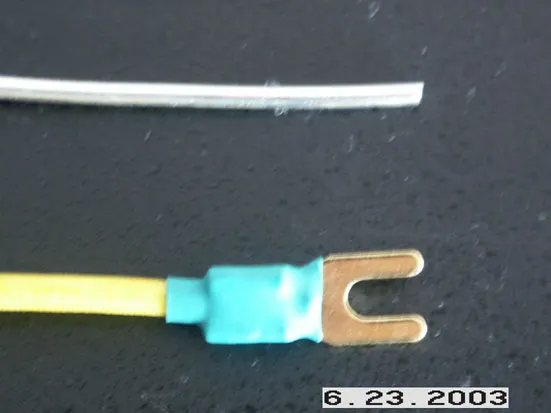

電源地一律用 2mm 純銀線，接頭用鍍金Y插

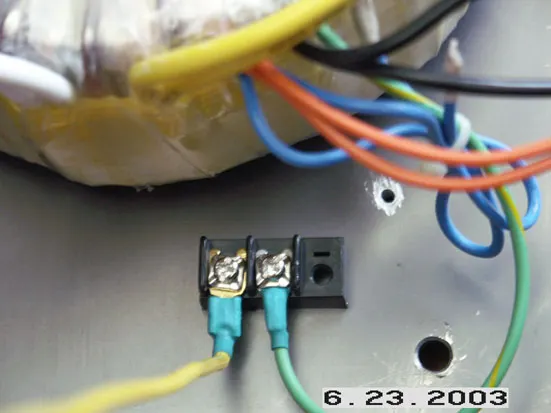

將底板挖兩個洞，安裝端子座，做為地線聯結，右邊綠色線為變壓器之 Screen，左邊黃線連接至濾 波電容 Ground

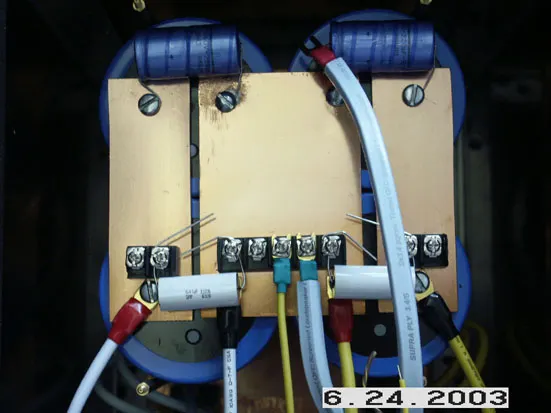

電容極板去太原路裁來 1.5mm 厚紅銅板，上頭鑽孔安裝端子座，以利線路聯結，濾波電容並上 Philips 043 220uF/160V 臥式電容及 UCC SPP 0.47uF PP 電容

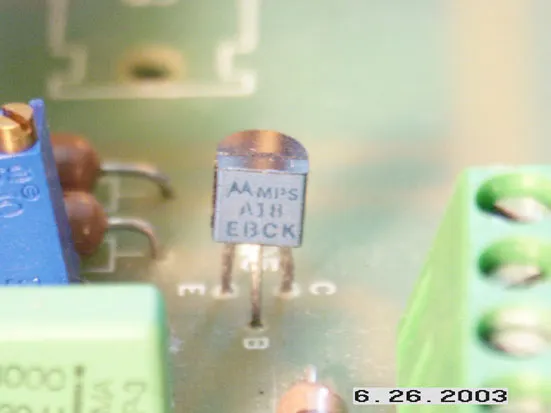

Q4 與 Q5 與原廠相同，使用 MPSA18 晶體

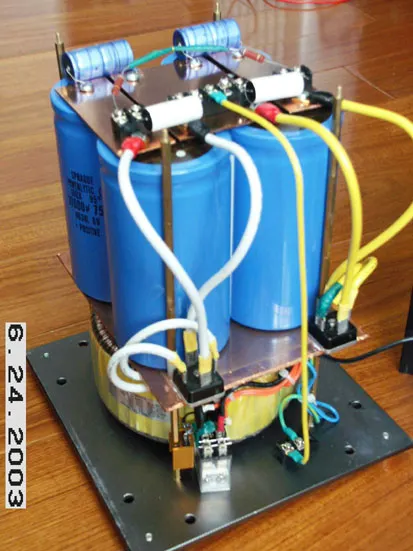

內部大致之安裝狀況

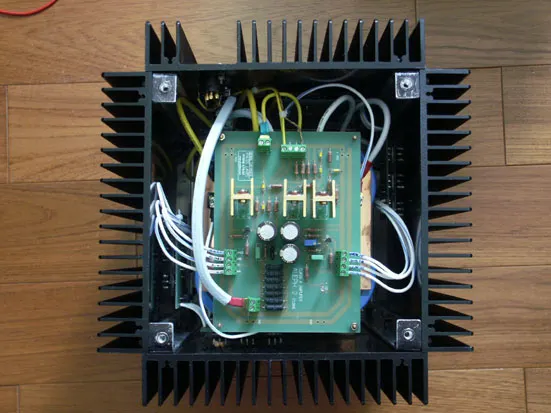

由上而下之內部大致之安裝狀況
在此要揭曉前面的伏筆，這次謹守 PRBS 兄的教誨，安裝完後長期開機，並逐一量測每一輸出與偏流晶體，終於給我發現前次燒機之元兇，我的量測方式是，每天量測開機後 1 ~ 4 個小時間，每一晶體之跨壓（量相對應之 1 歐姆電阻兩端），這下可好，竟然發現有兩顆晶體跨壓竟然高達 2.75V，除以 1 歐姆，工作電流豈非高達 2.75A？以為是晶體掛了，等 Bias 板拆下來一看，咦~~電阻怎麼裂一條縫？哇哩勒~~原來之前燒機之元兇是電阻掛了，趕快把電阻拆下一量，哇哩勒 200 多 K，這下總算是水落石出，抓到真兇了！繼而再接再勵，把幾顆稍有問題的電阻一併換掉，讓所有晶體之跨壓都相差約在 0.07V 以內，至此，終於大功告成。
此次完工後，比較之前未整理前，背景更加寧靜，聲音細節更清楚呈現，低頻的力道也更沉潛，更令人驚喜的是，音場深度變更深，聽大動態的交響樂，每一個樂器的方位、距離清清楚楚地呈現眼前，Aleph 2 的實力真是無話可說。在享受甜美的果實之際，感謝眾網友之幫忙，特別是 PRBS 兄。也歡迎先進後學不吝指教，有空至寒舍奉茶，聽聽弟的 Aleph 2 成果。
