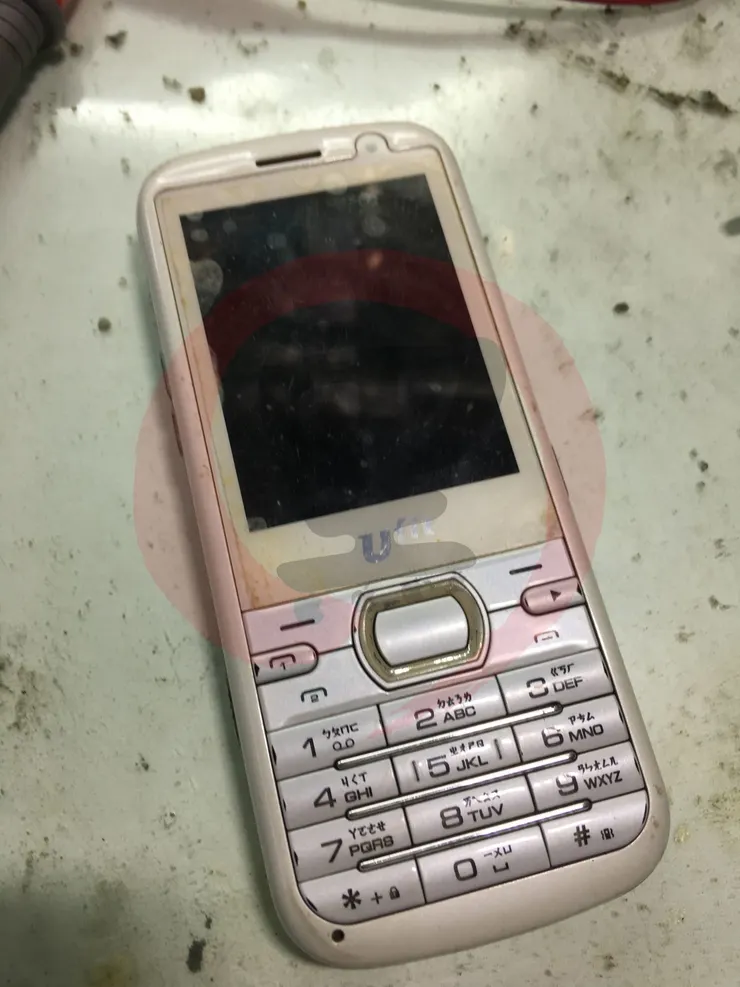

各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台由南韓 SK 推出的 W380 按鍵式手機，功能也不算差，還有 JAVA 的應用程式可以玩....

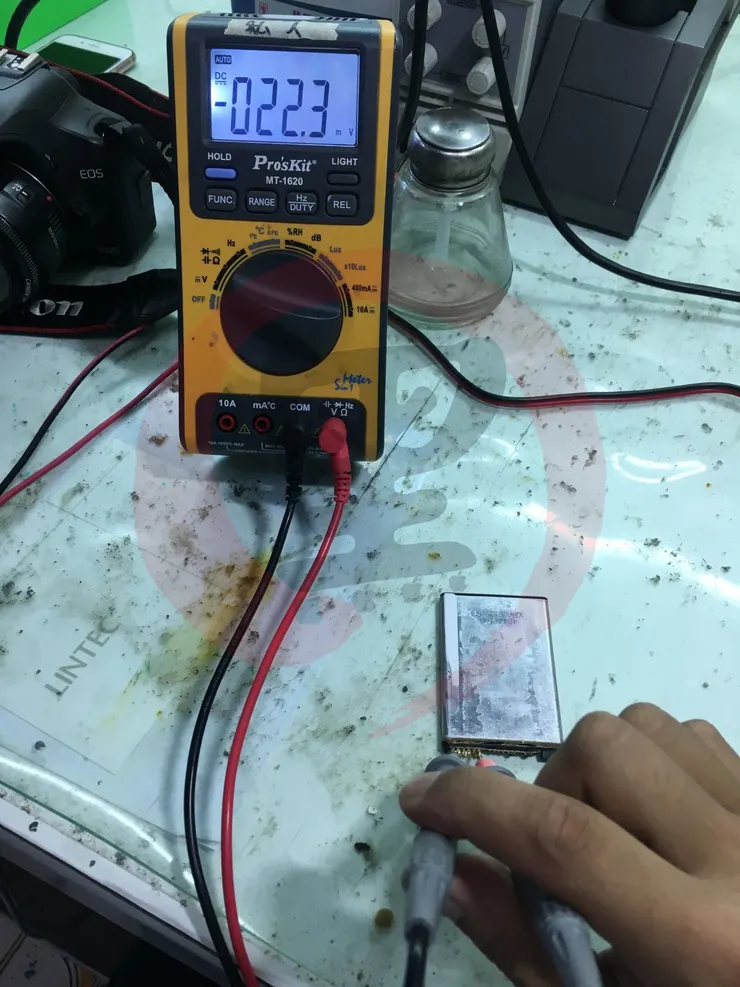

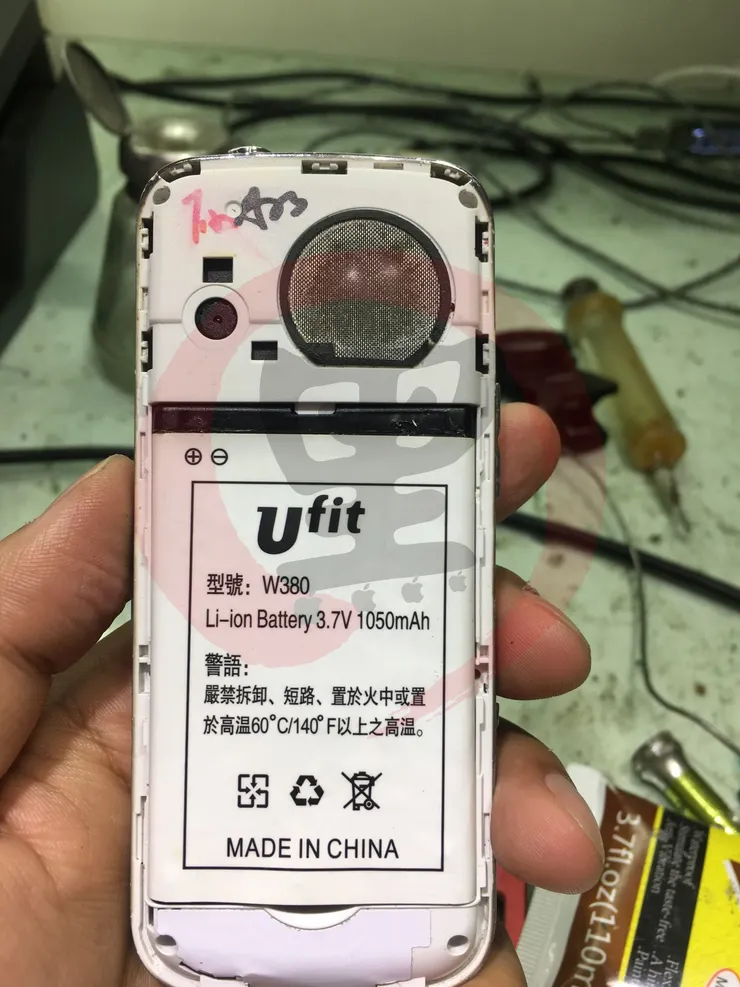

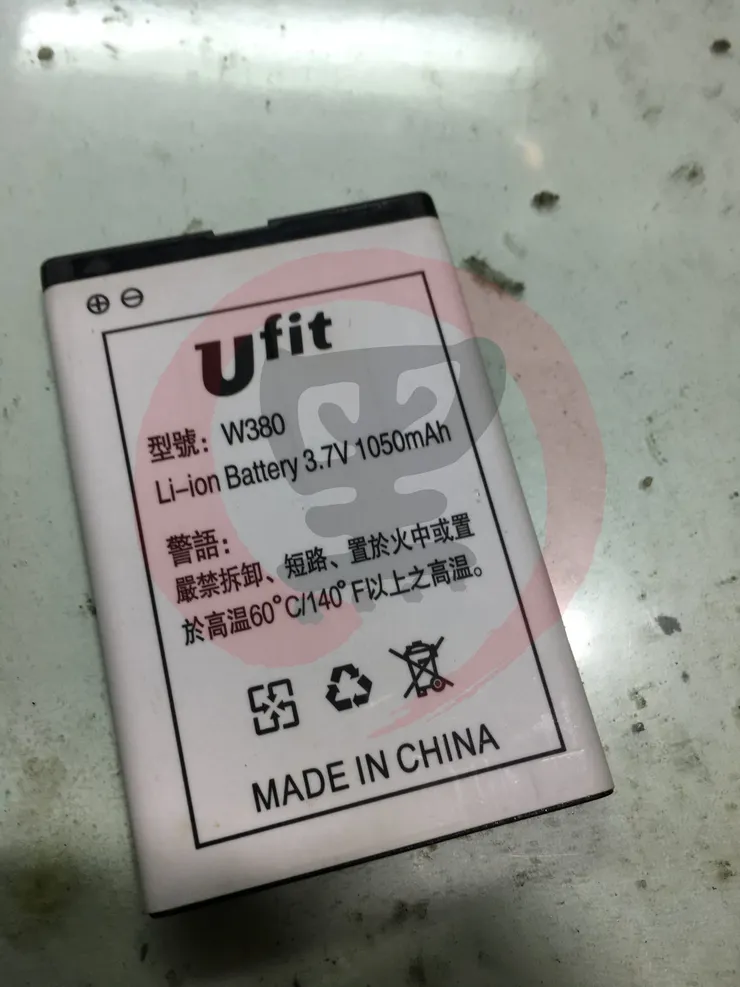

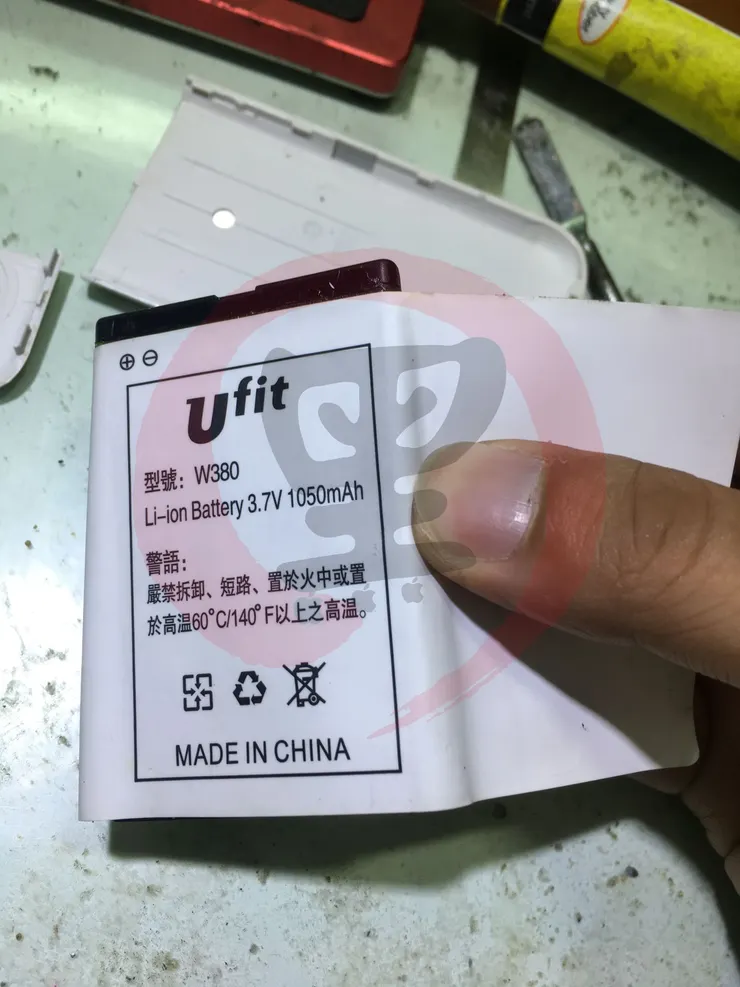

這個是它的電池，已經測量過，完全沒有電壓

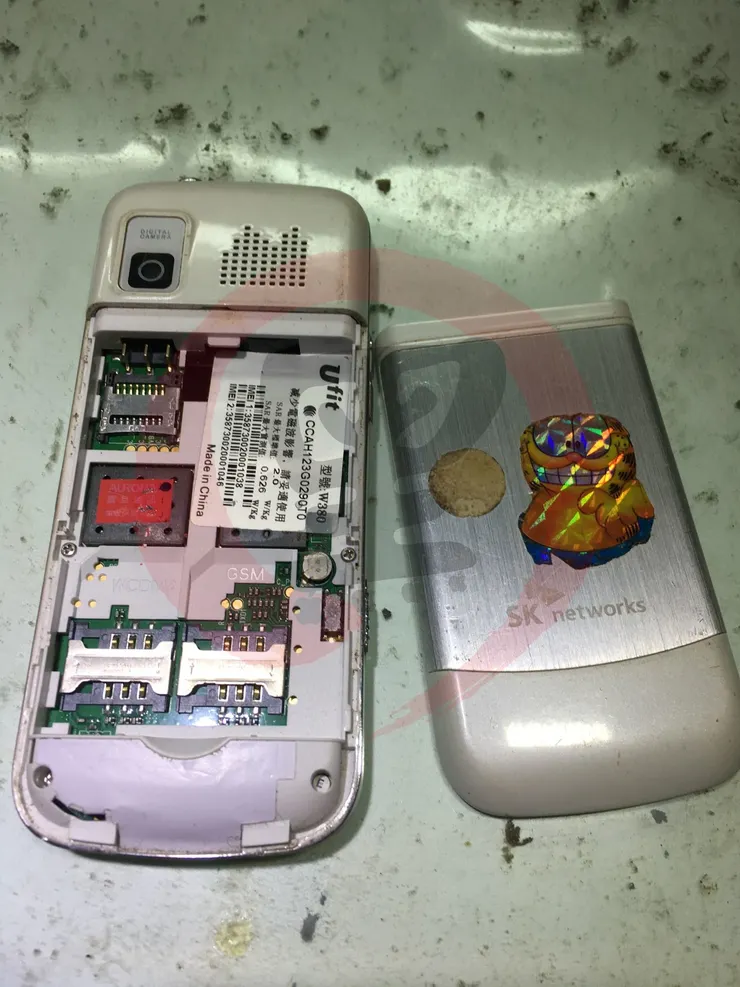

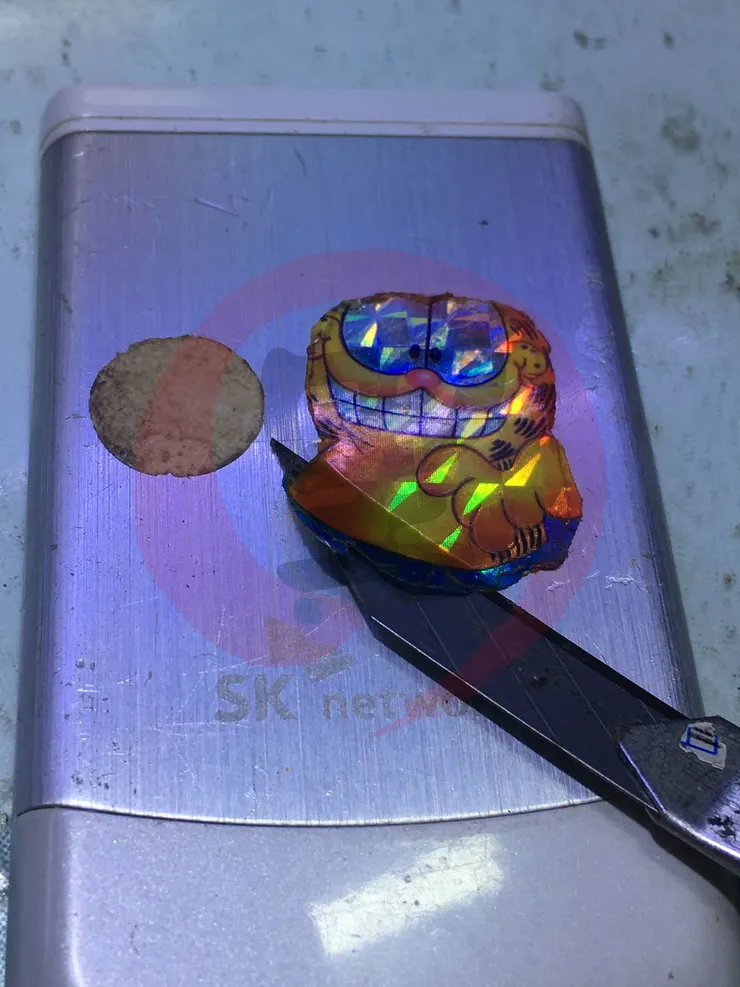

還有可愛的加菲貓～～

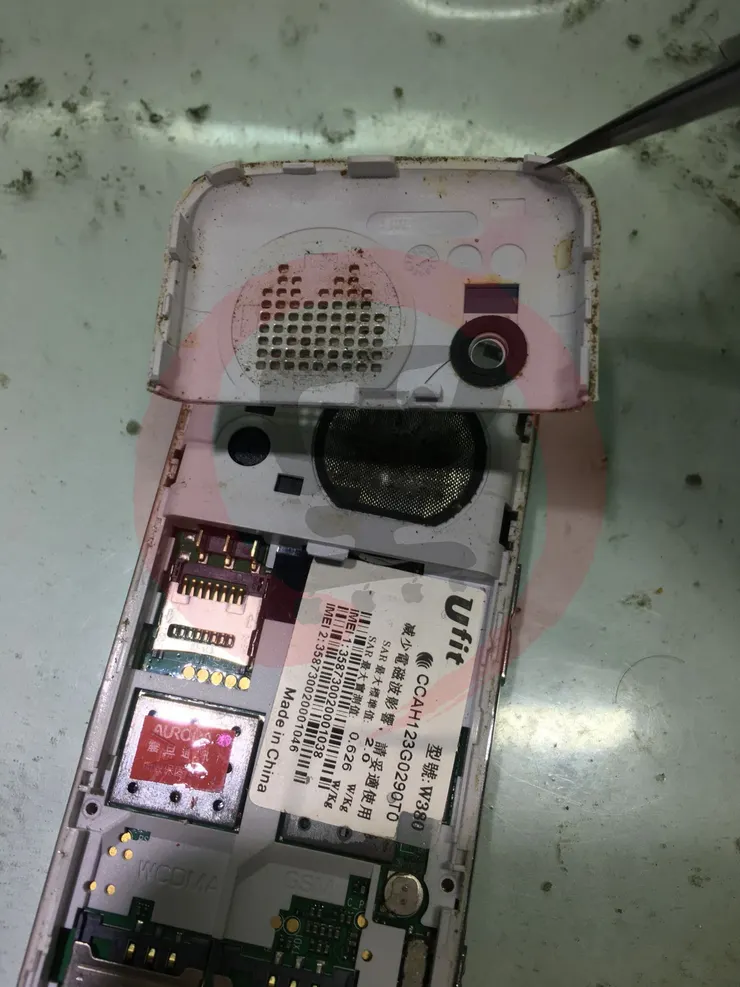

先將上方蓋子取下

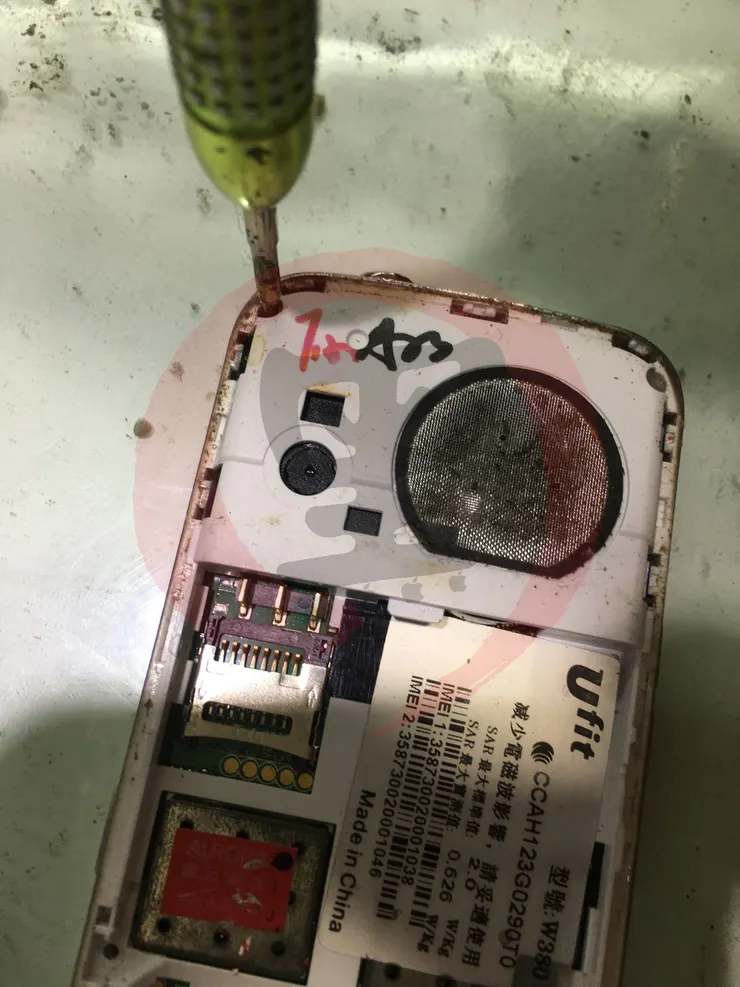

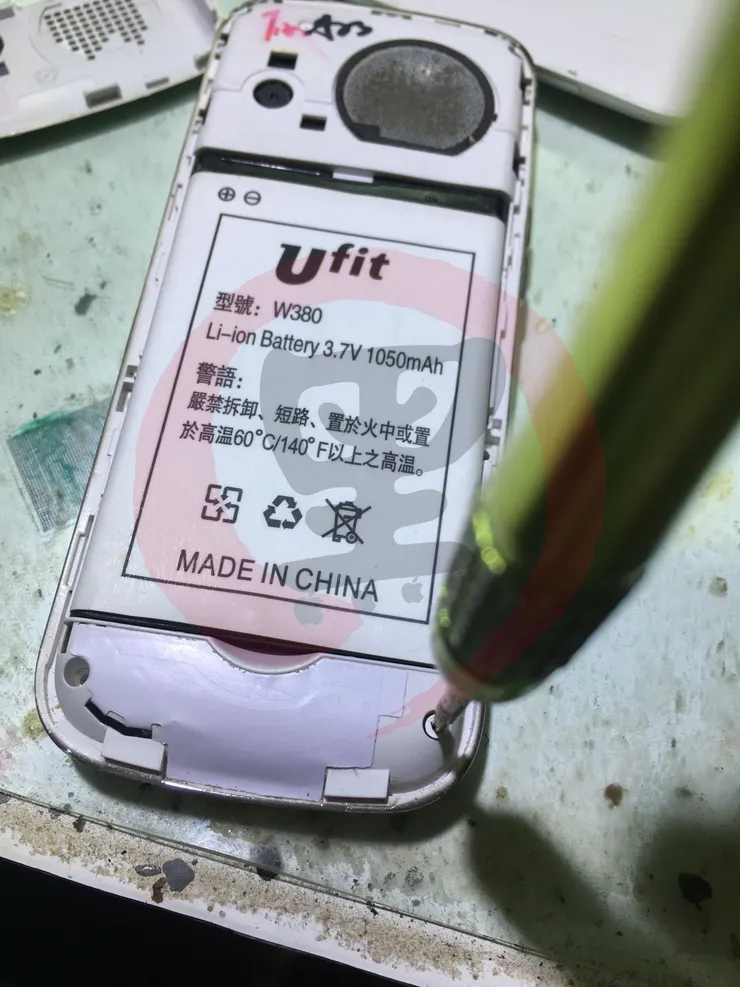

接者使用螺絲起子，將全數的螺絲旋下

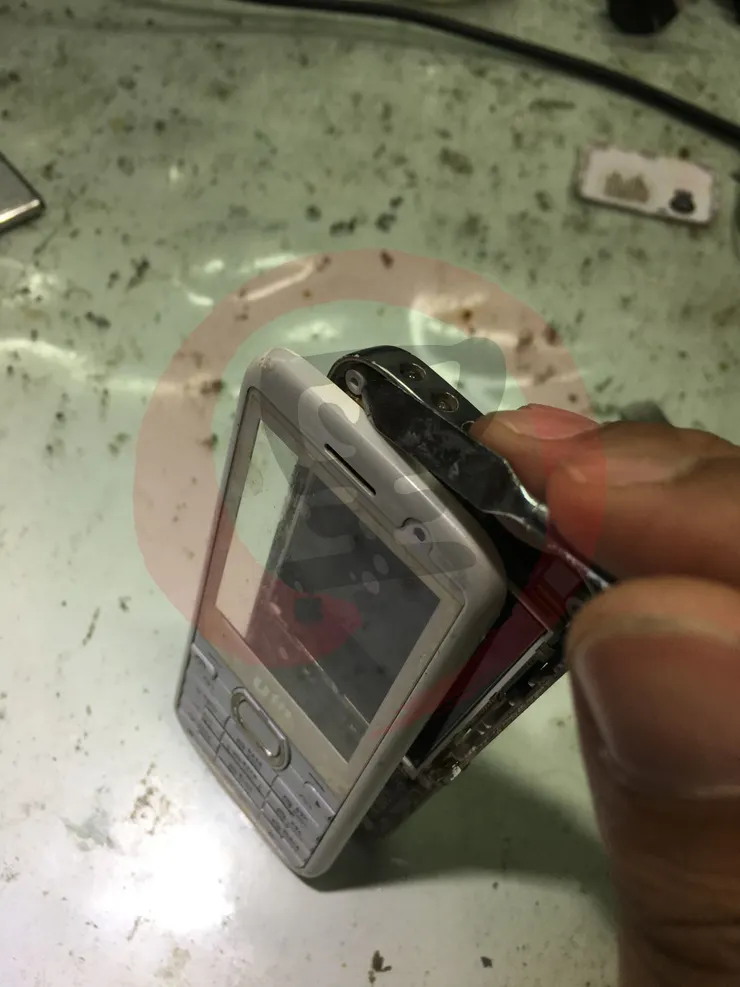

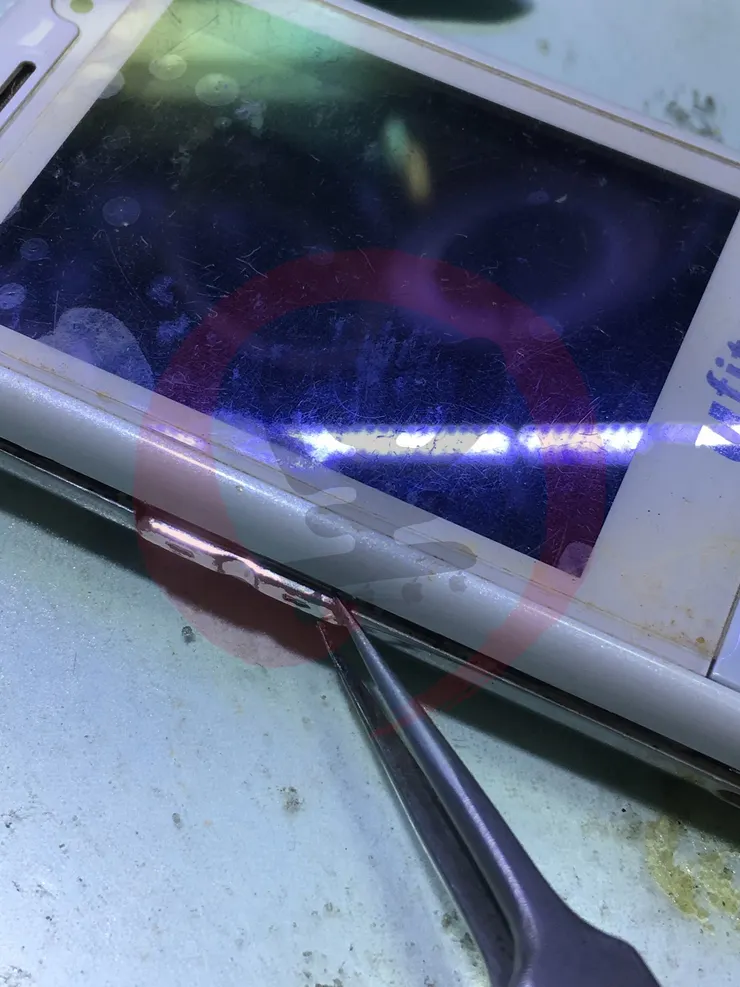

在使用撬棒將機身分離

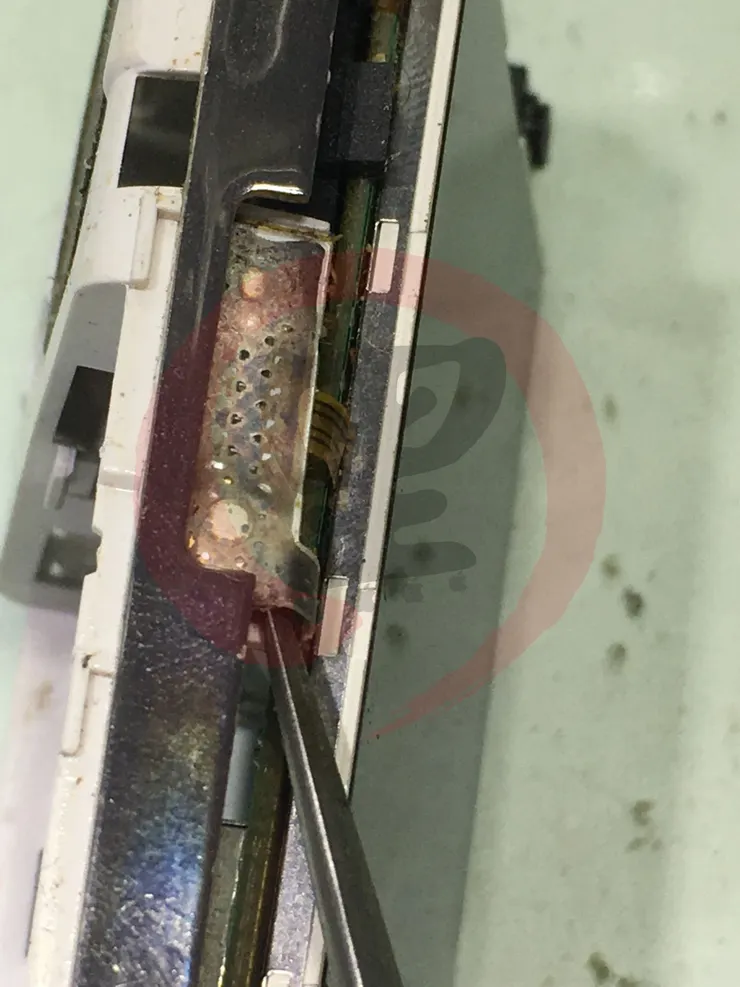

這個是音量鍵，在按鍵的底部的位置有上膠，因為機子很久了，黏的相當的死，要稍微加熱一下

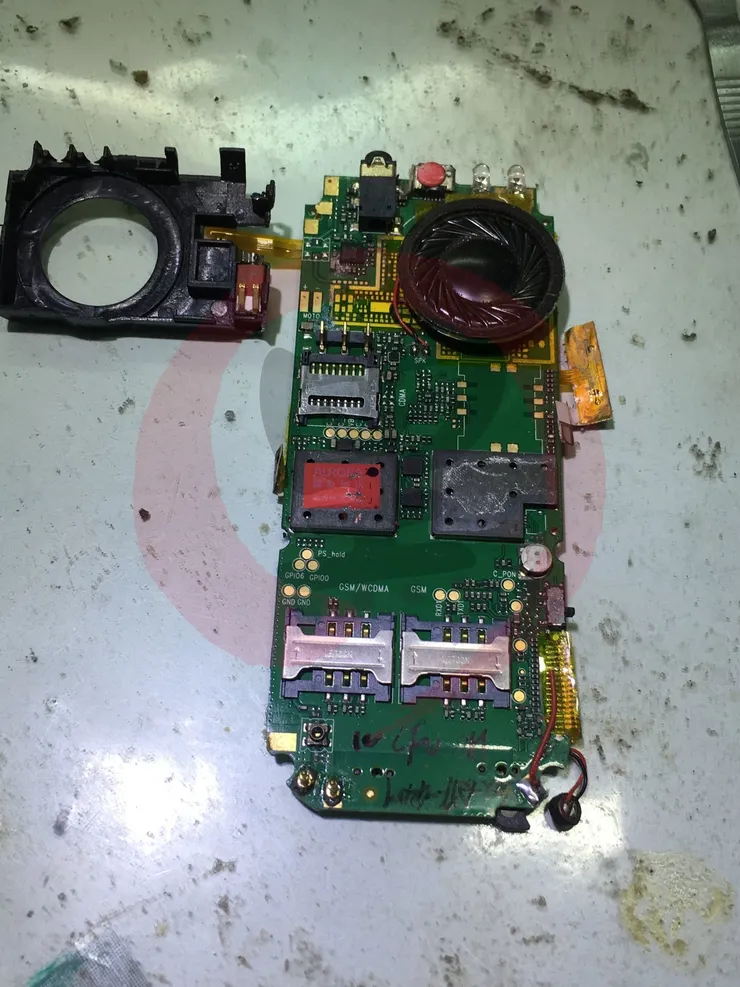

很快的就將主機板取下，因為早期的手機，大多都是用焊接的方式，來完成組裝，跟現在的智慧型手機，採用模組化有些不相同

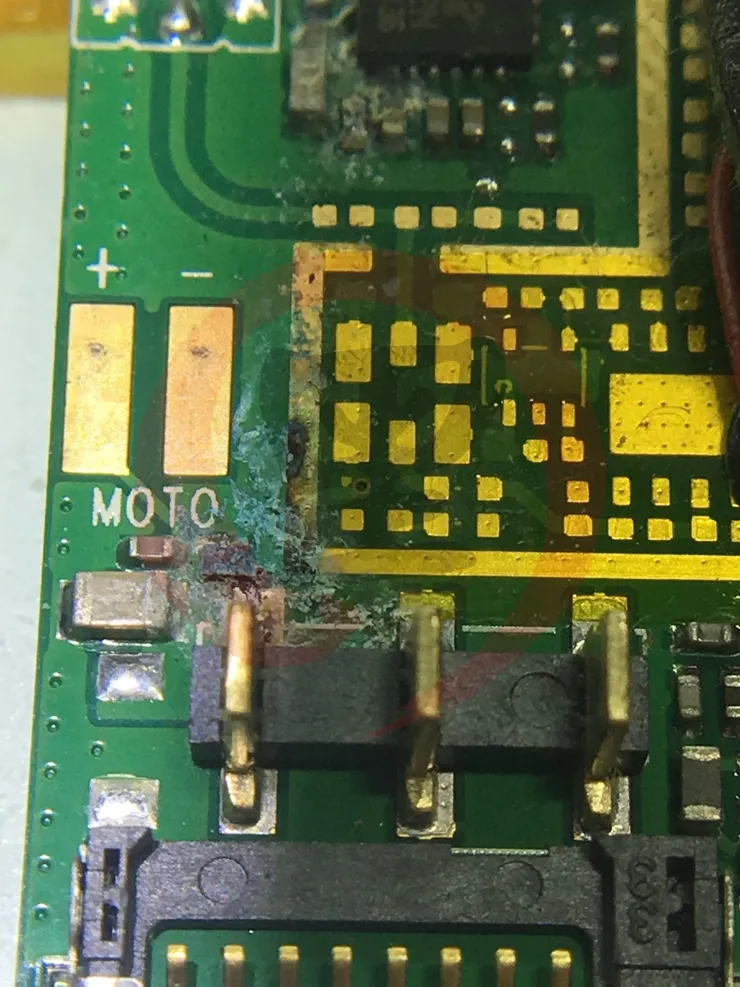

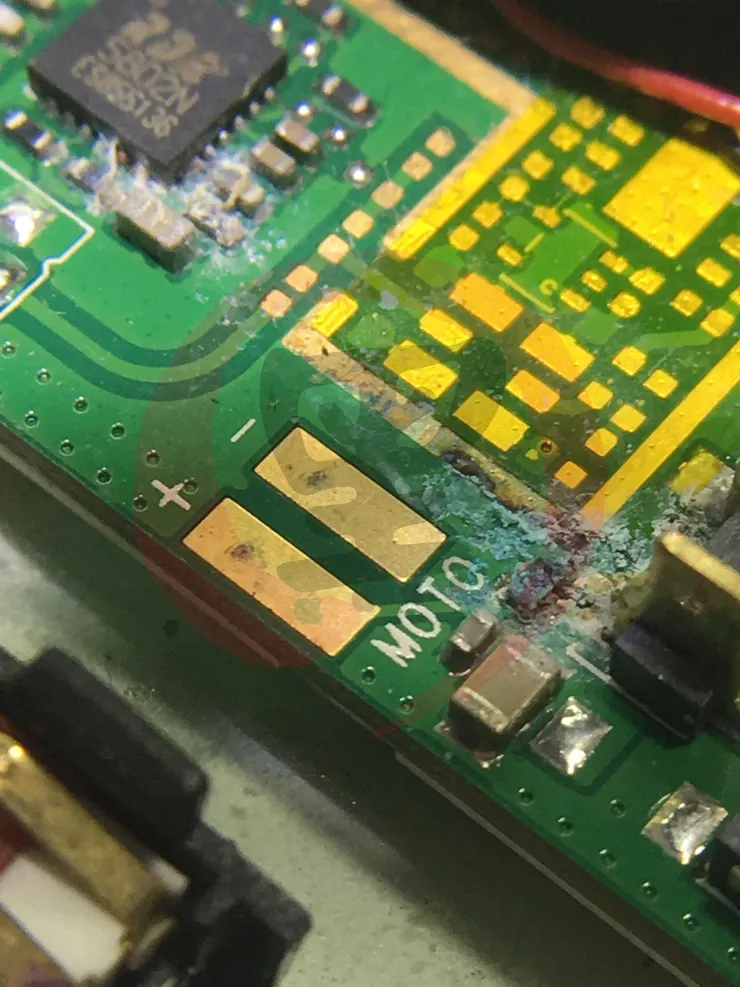

從 PCB 的電路板上，可以明顯見到泡水後，從引腳的位置，開始向外延伸，而造成的腐蝕，因為電池的位置，也是最直接跟空氣接觸的

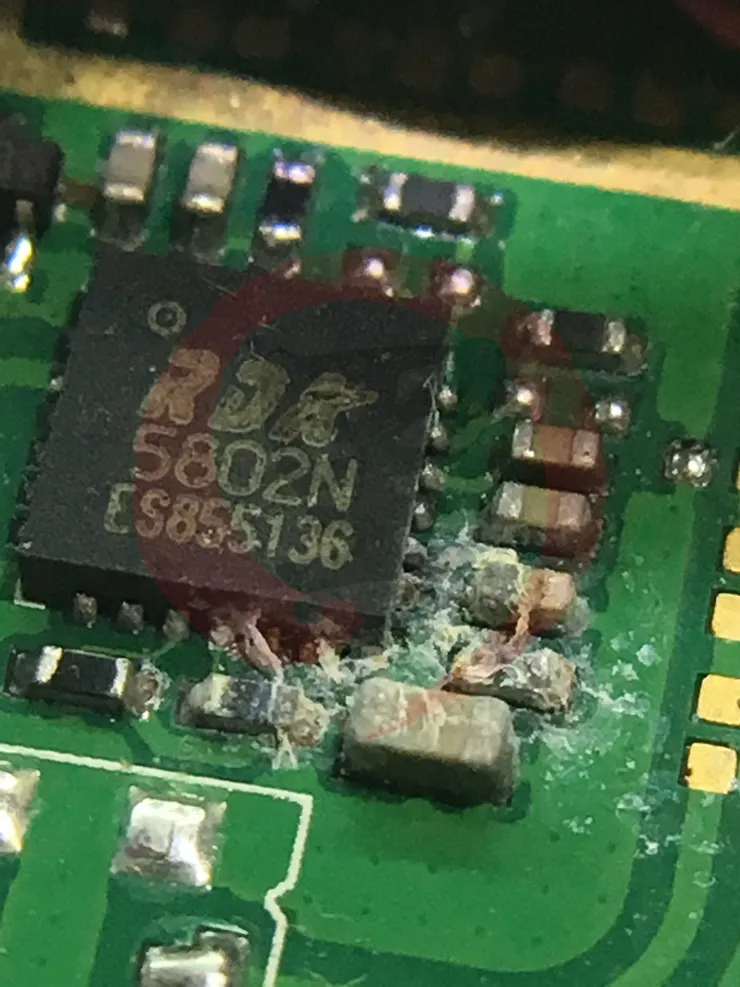

台灣天候較潮濕，空氣中帶有大量的水氣，所以很容易侵入，上方晶片周遭也都腐蝕了

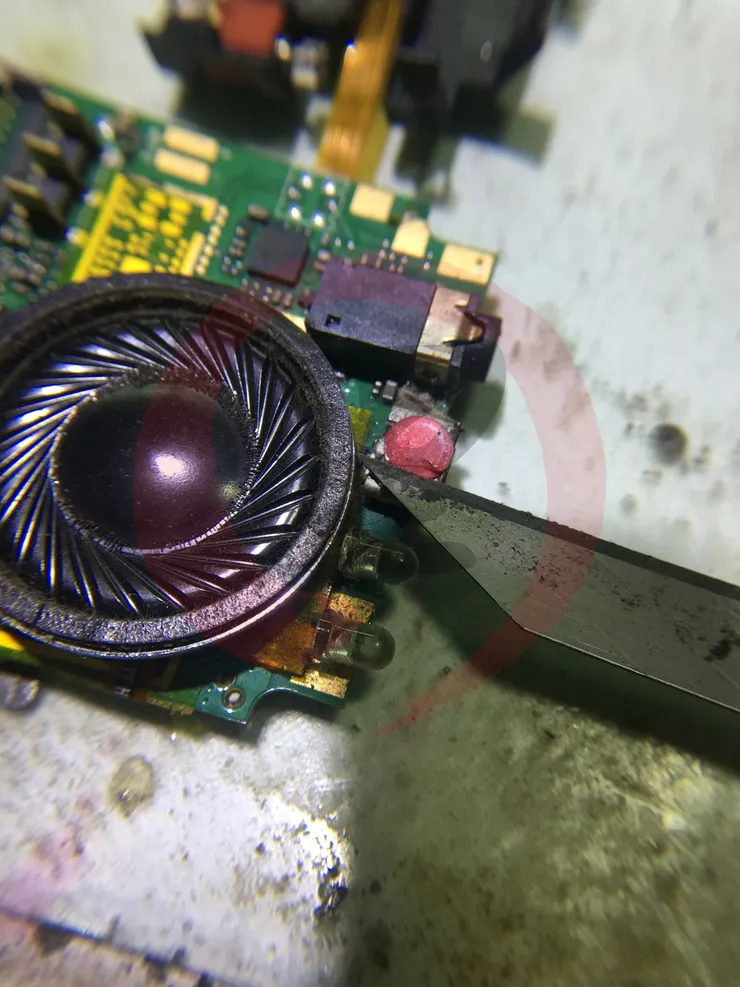

防潮試紙也呈現鮮紅色，還是褪色的那種，先用刀片削開，確認一下有腐蝕處

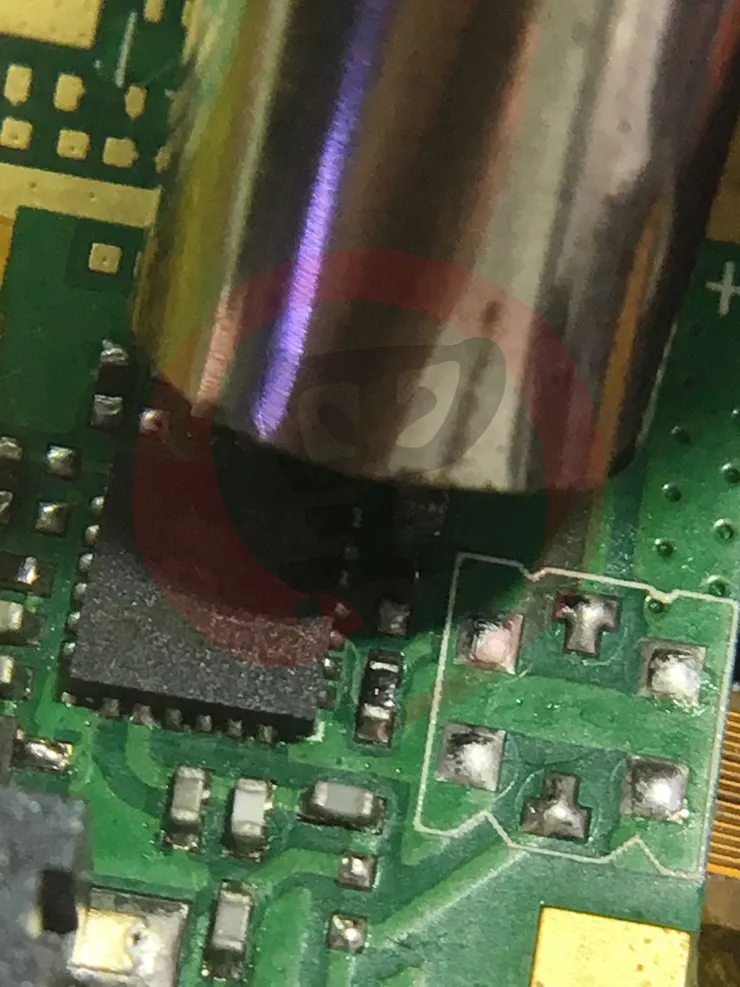

測量幾處問題後，接者要將故障的晶片取下重做，這個看起來，有點像 PLCC 或者 QFP 的封裝，但那都是不重要了....

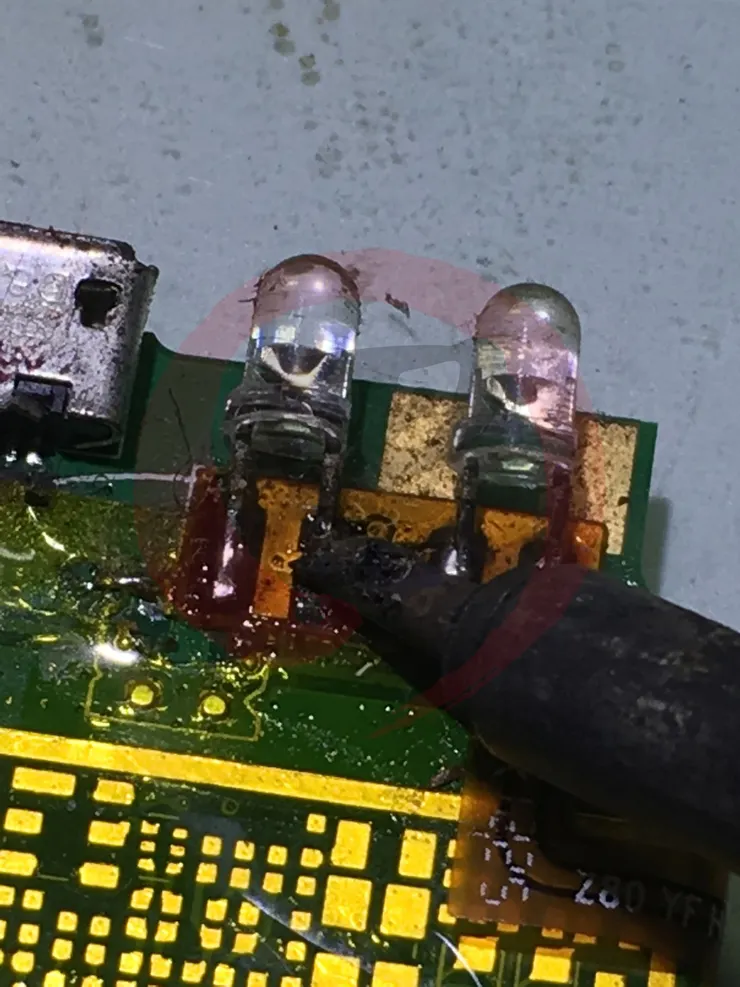

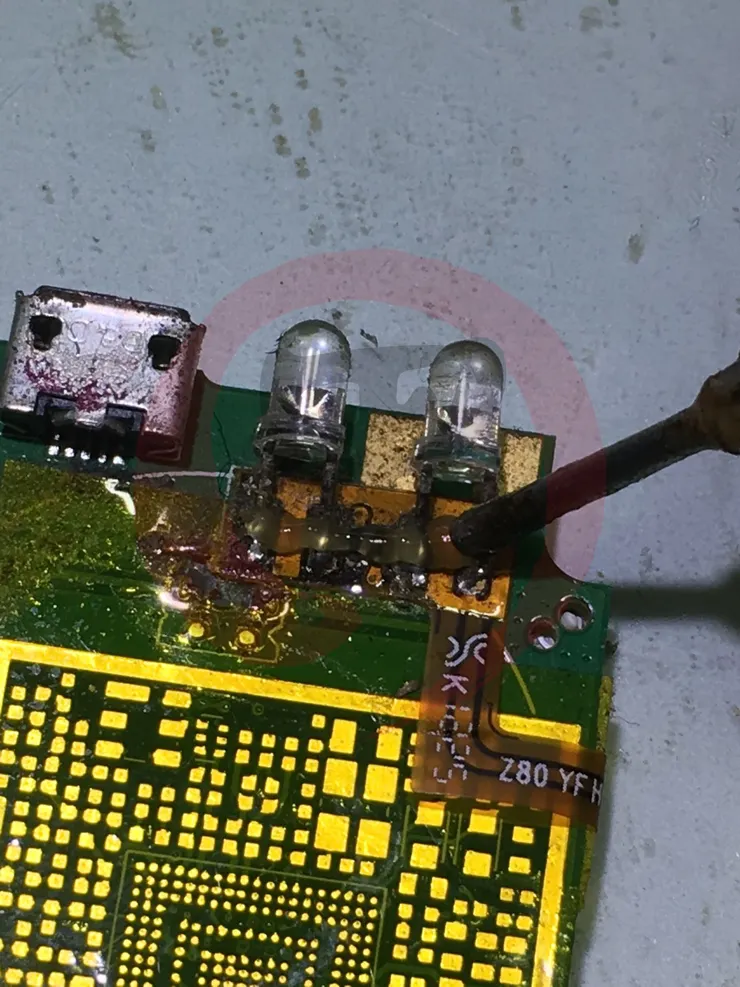

閃燈的部份，也從軟式排線上爛掉了，打上助焊劑

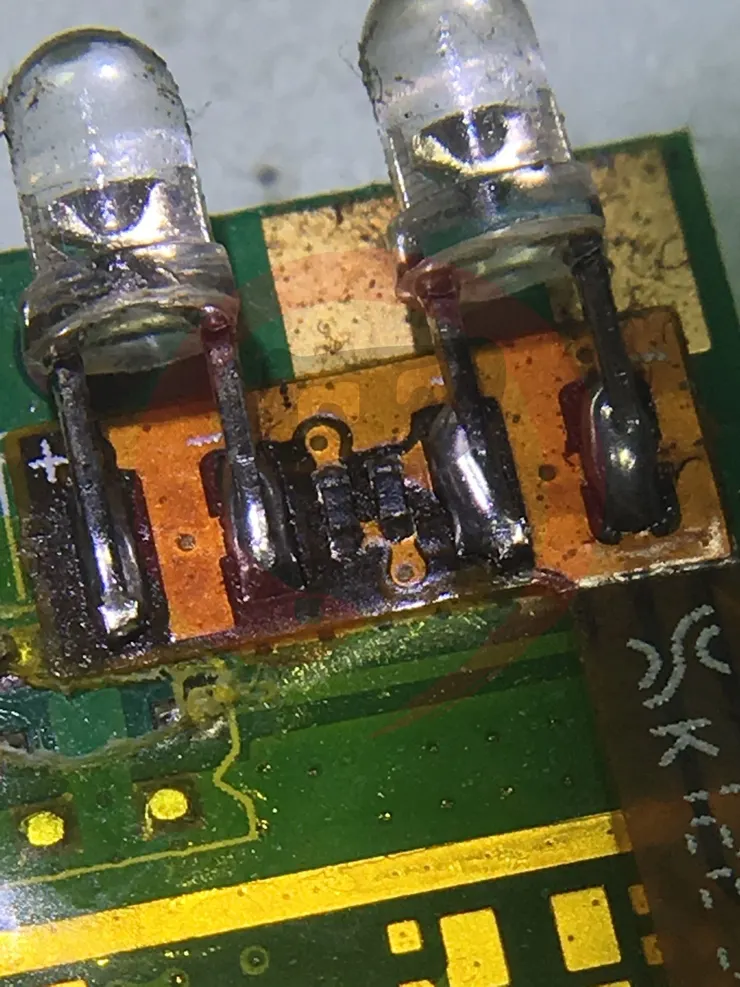

也是全部重做

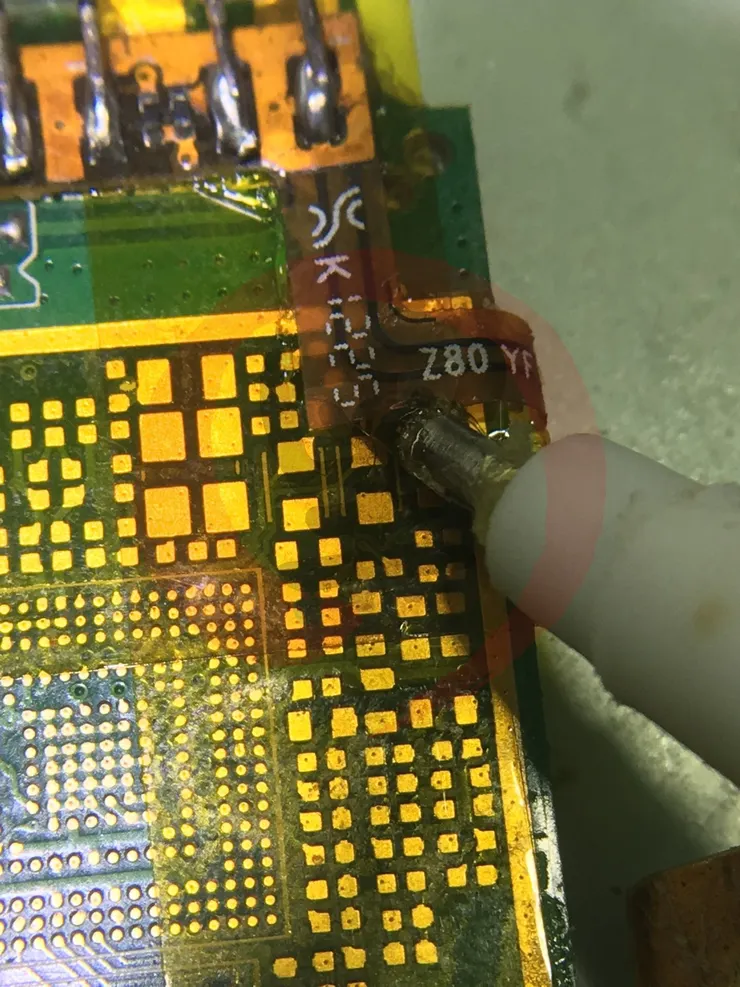

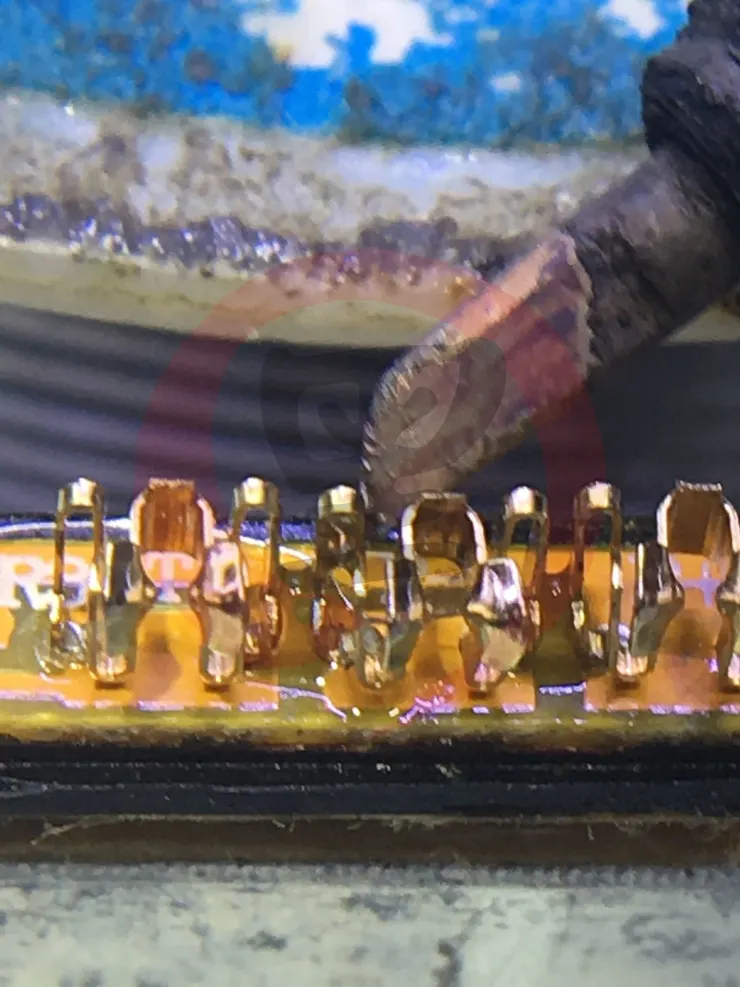

把腐蝕處修補好，並且重新上錫～～閃亮亮！！
排線上該重新上膠的，就重新上膠

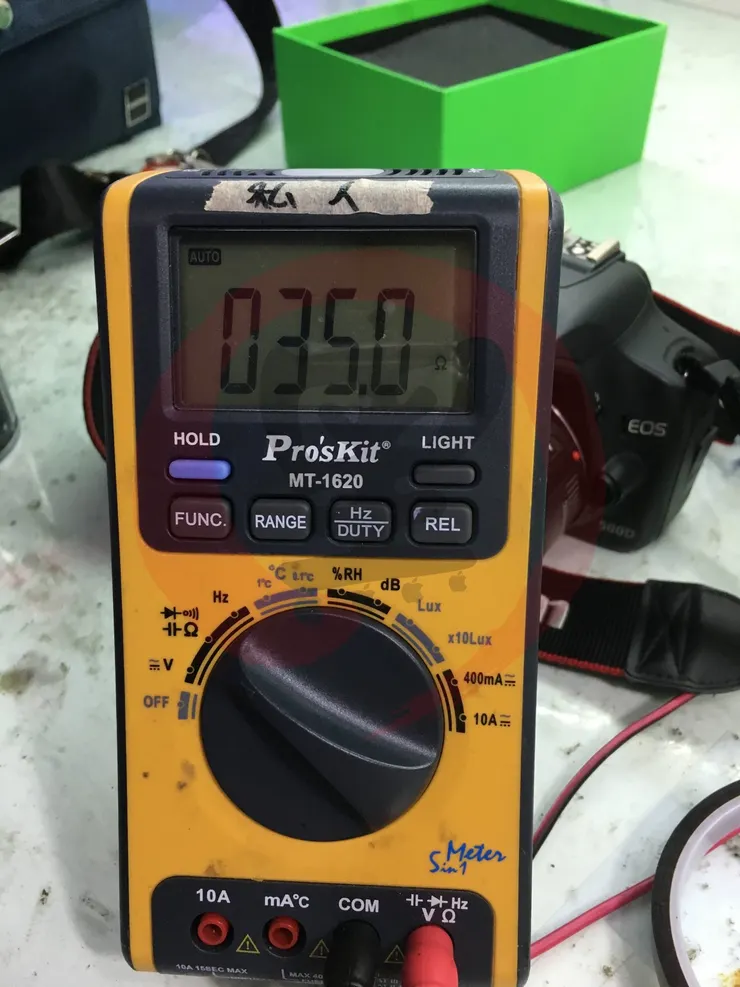

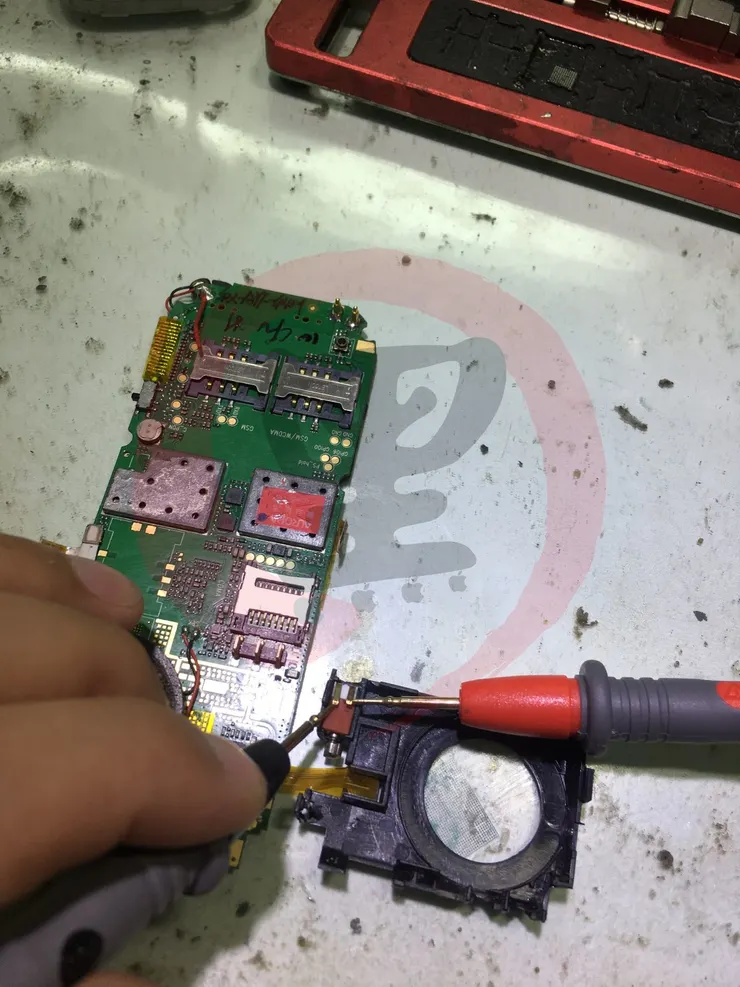

擴音器雖然有點髒了，但也不礙事，把防塵灰清理一下即可，測量振動器的歐姆值
歐姆值為 35ohm 在合理數值內，判定正常！

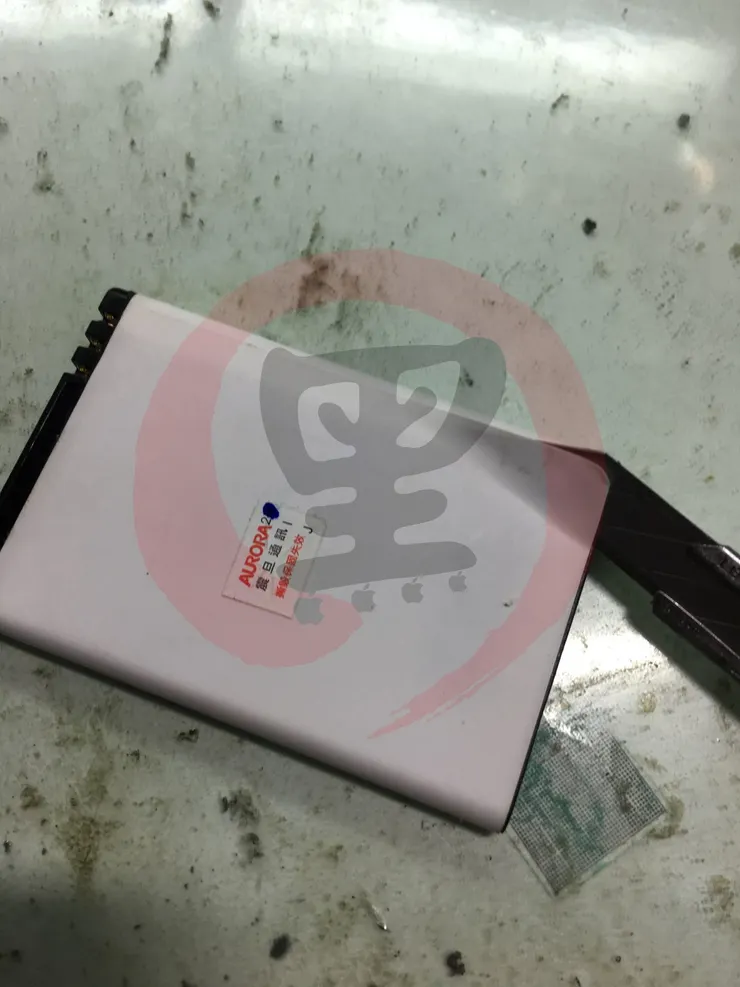

接者處理這顆 0V 的電池，已經強制上電過，但上電過程是，完全沒有電流的那一種，先用刀將包膜撕掉

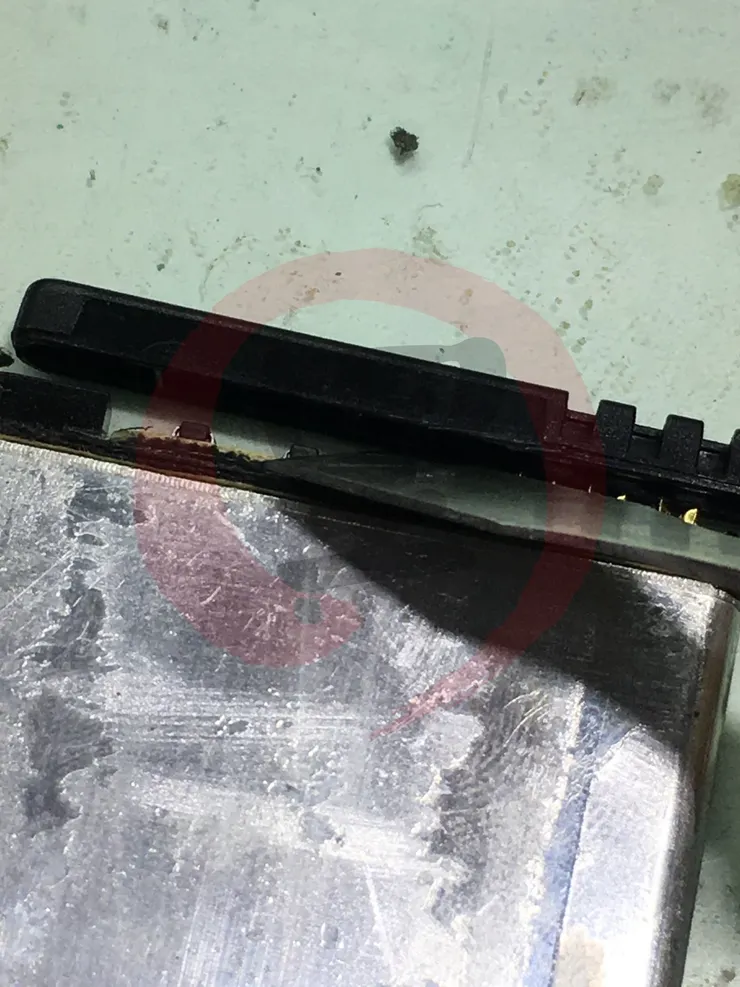

在使用撬棒將保護殼分離
測量結果依舊是完全沒有電壓

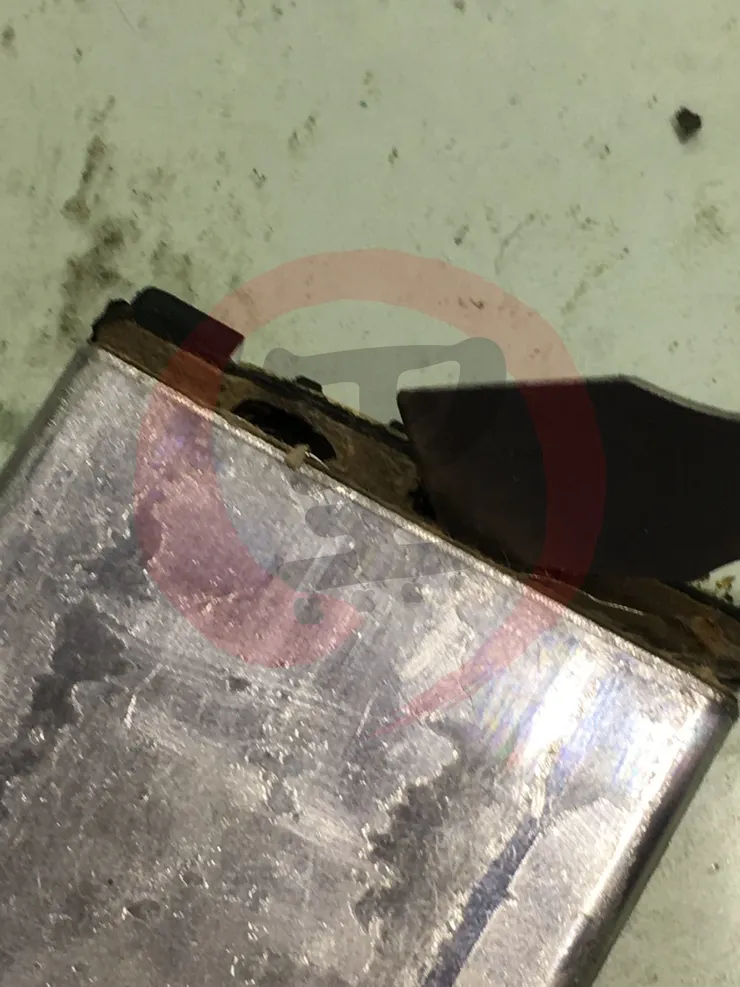

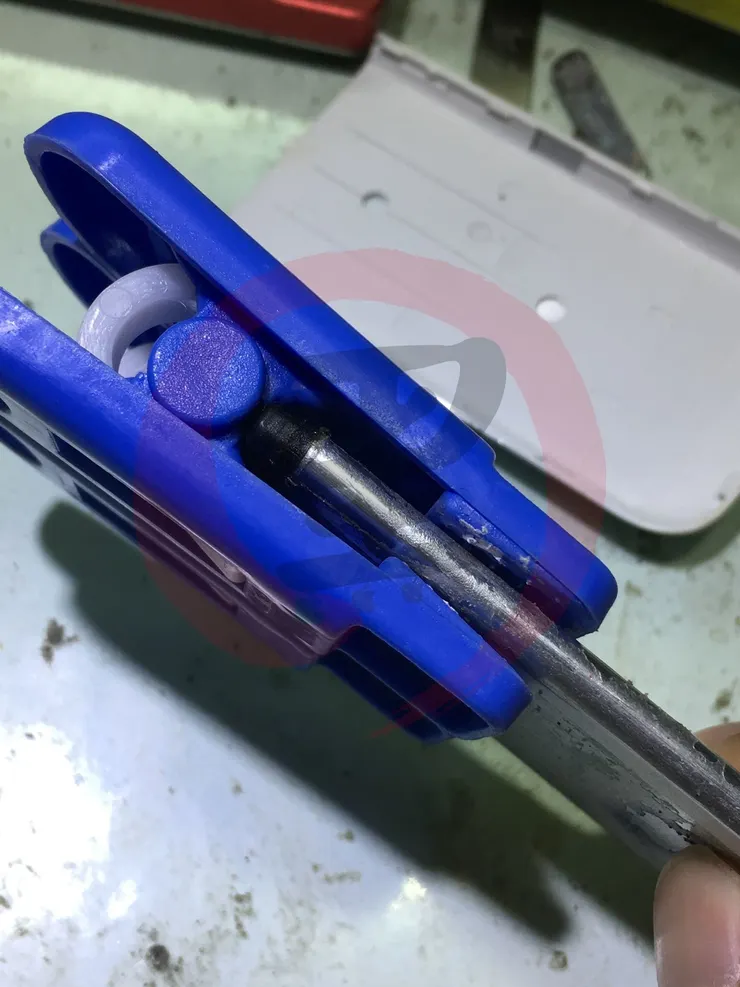

接者在使用刮錫刀，將保護板下緣劃開，記得不要劃斷，並且向上拉

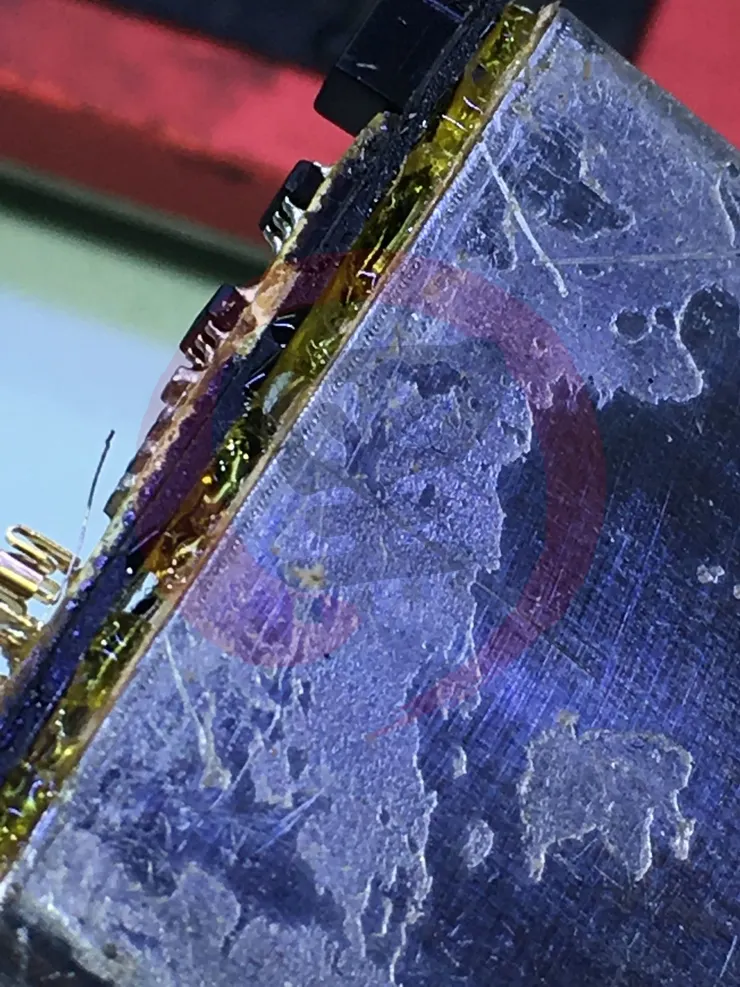

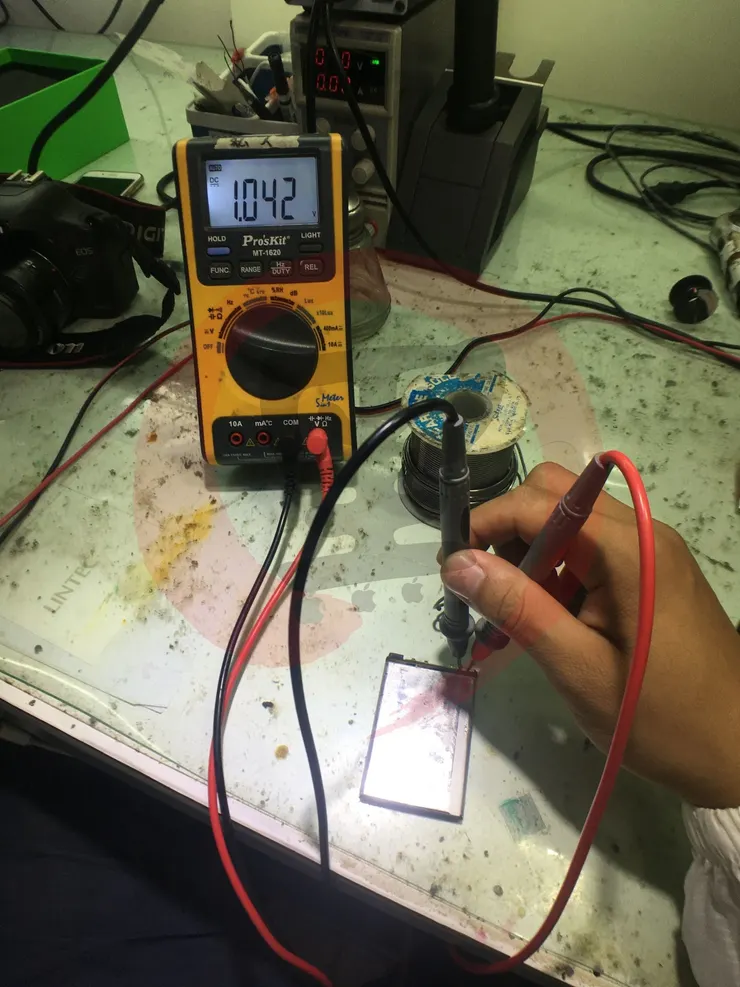

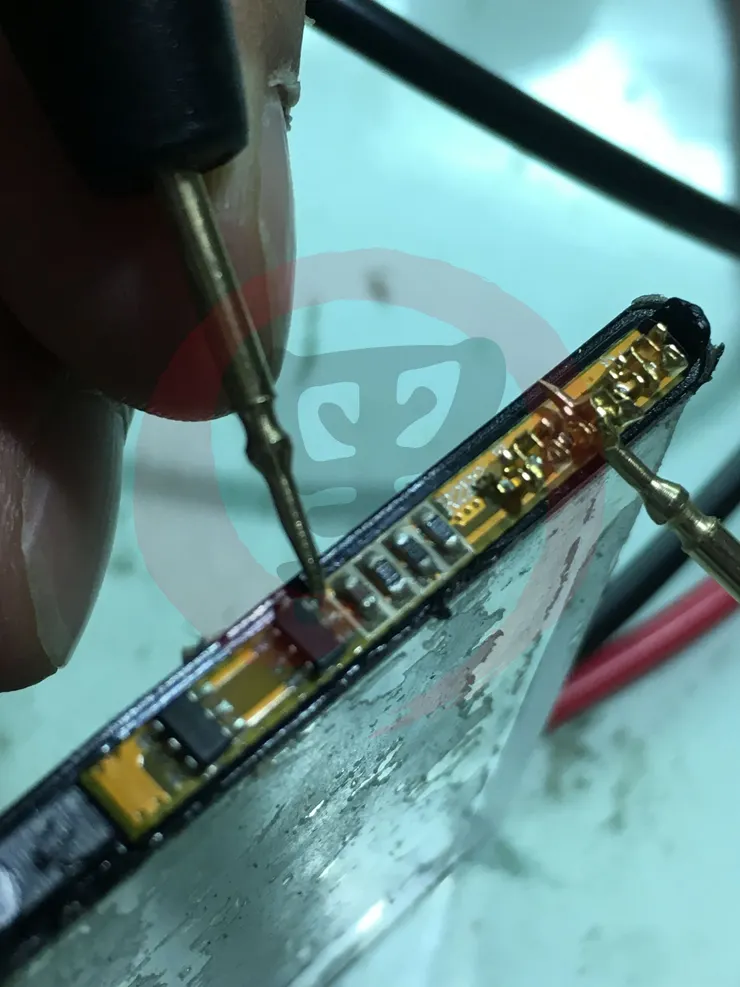

保護蓋掀開後，可從鎳片位置，測量一組 1V 左右的電壓
那就確定，絕對不會是電池過放了，因為這種電池，並不像是現代手機，不可拆卸的電池，會設計成導線，所以電池觸點的位置，確定沒有問題，測量正極與負極，那一邊造成開路，為何不可能是短路？

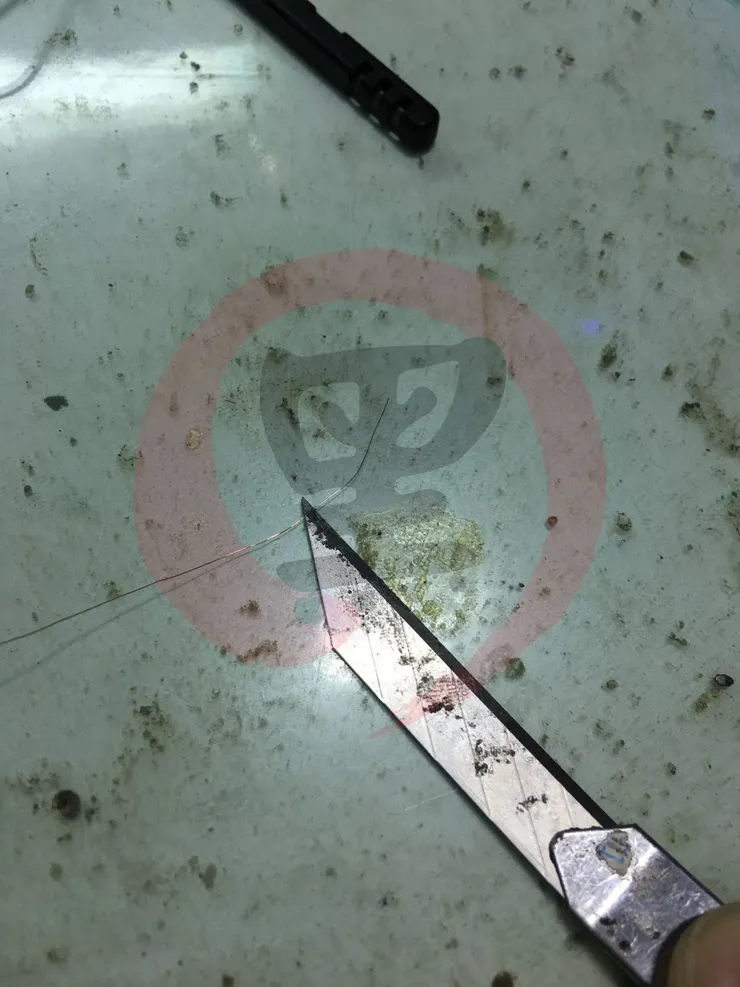

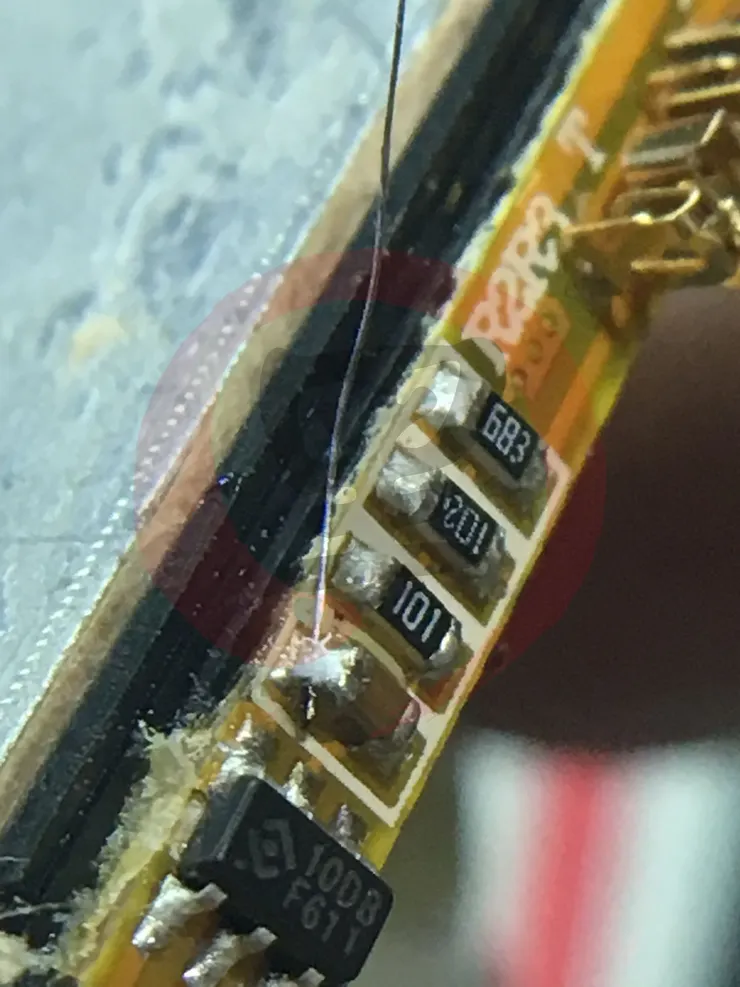

我不會告訴你的，接者使用漆包線拉一截大略的範圍
接者在那一顆，不確定是光耦還是什麼的元件上方處，從電容開始接導線出來
直接拉到電池的負極，另外兩處為 SWI 與 B+

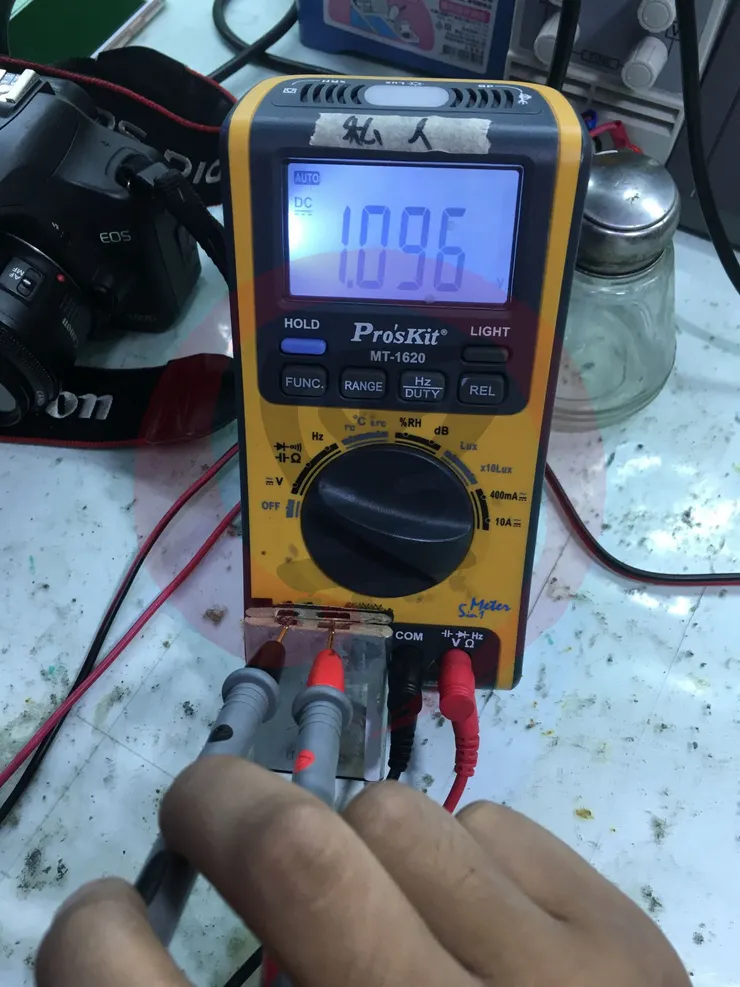

接者就可以直接測到 1V 的電壓了

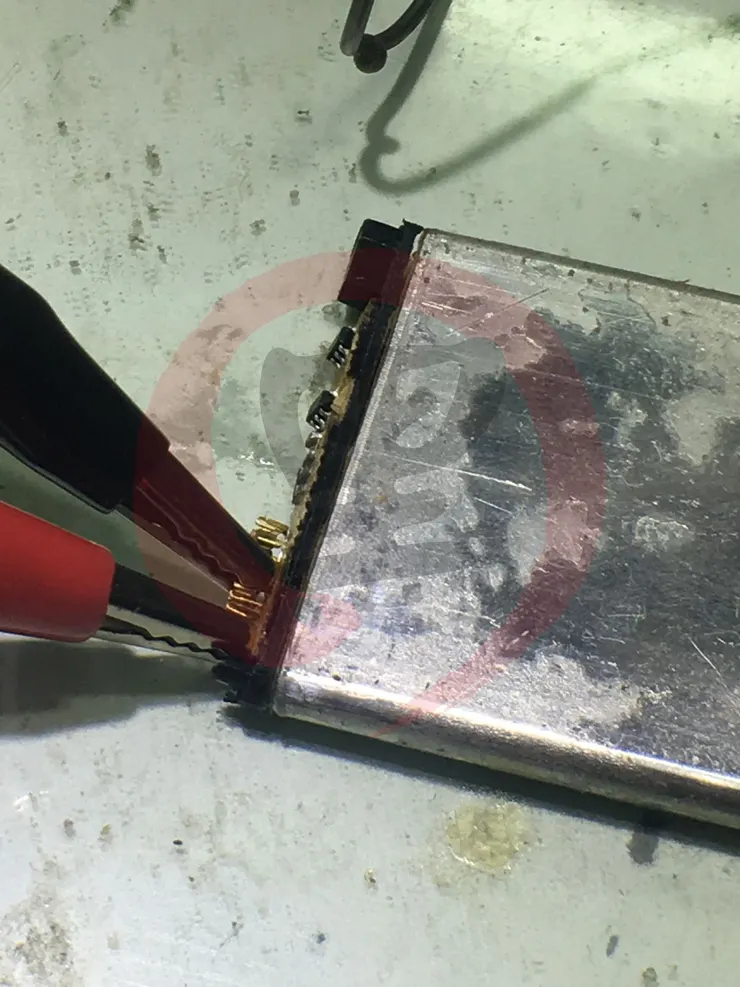

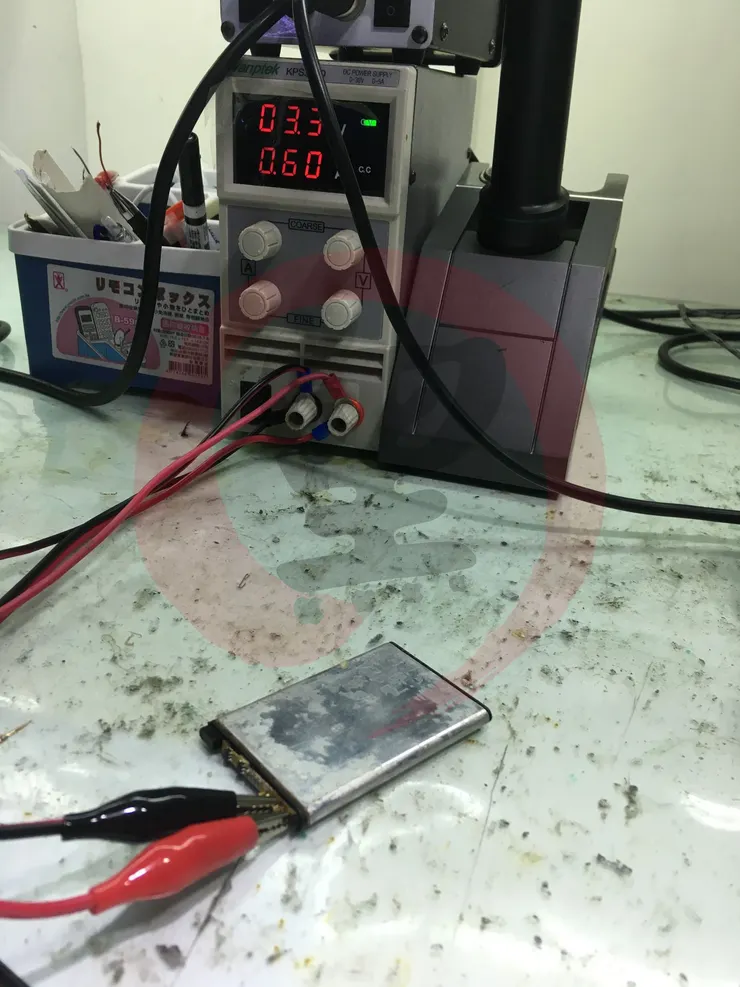

直上電源供應器，強制上電
充電中ing....

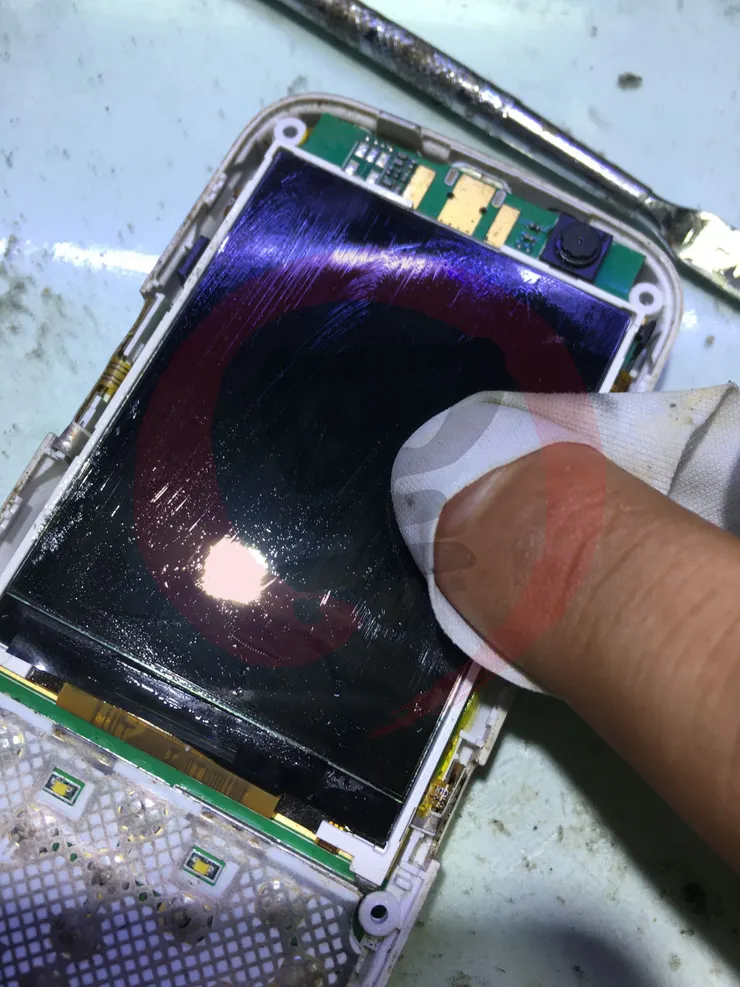

使用酒精，進行面板與機殼的清潔

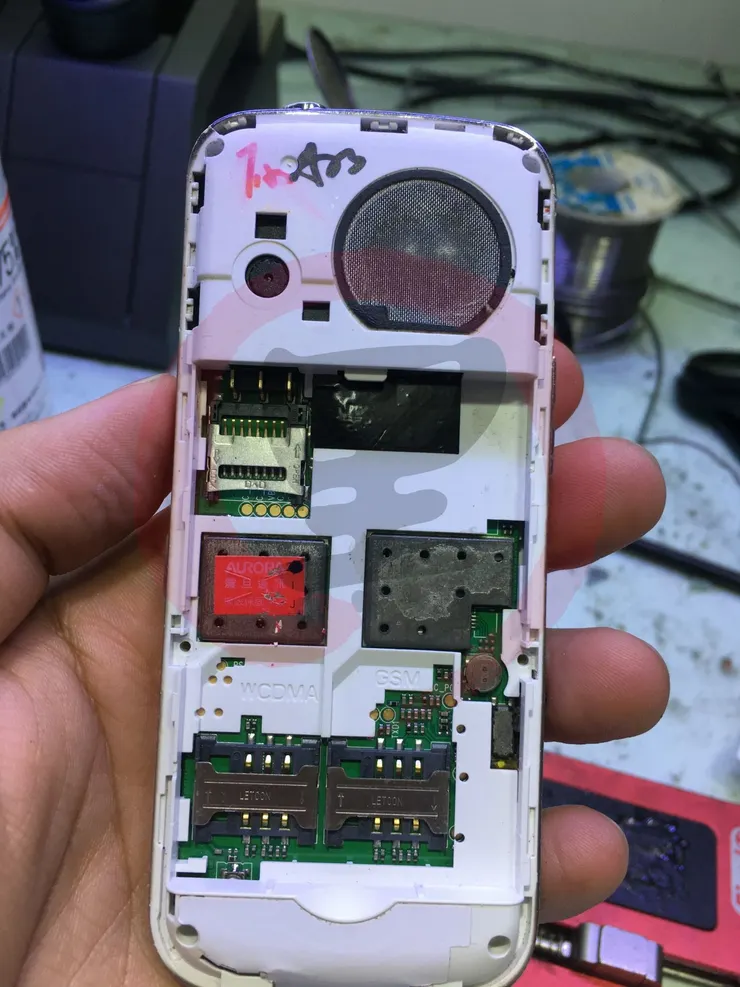

開始裝機
裝機完成～～

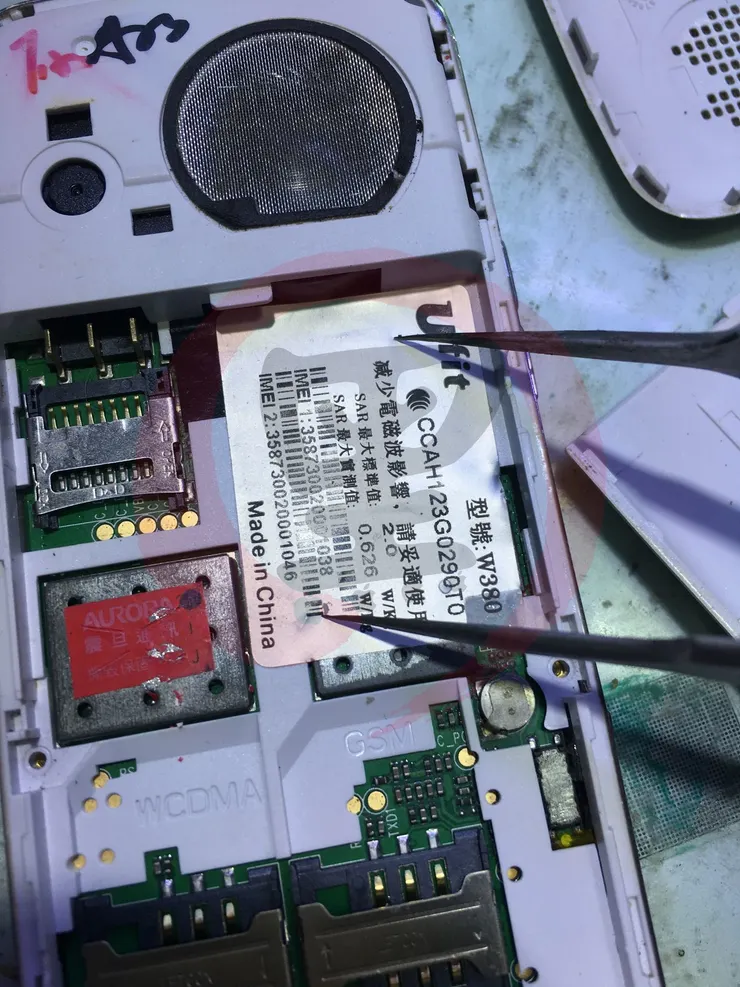

把背面加菲貓撕掉
最後把貼紙黏回去
保護板的位置上膠
出動洗衣夾貼合
在把包裝包回去
裝機
鎖螺絲

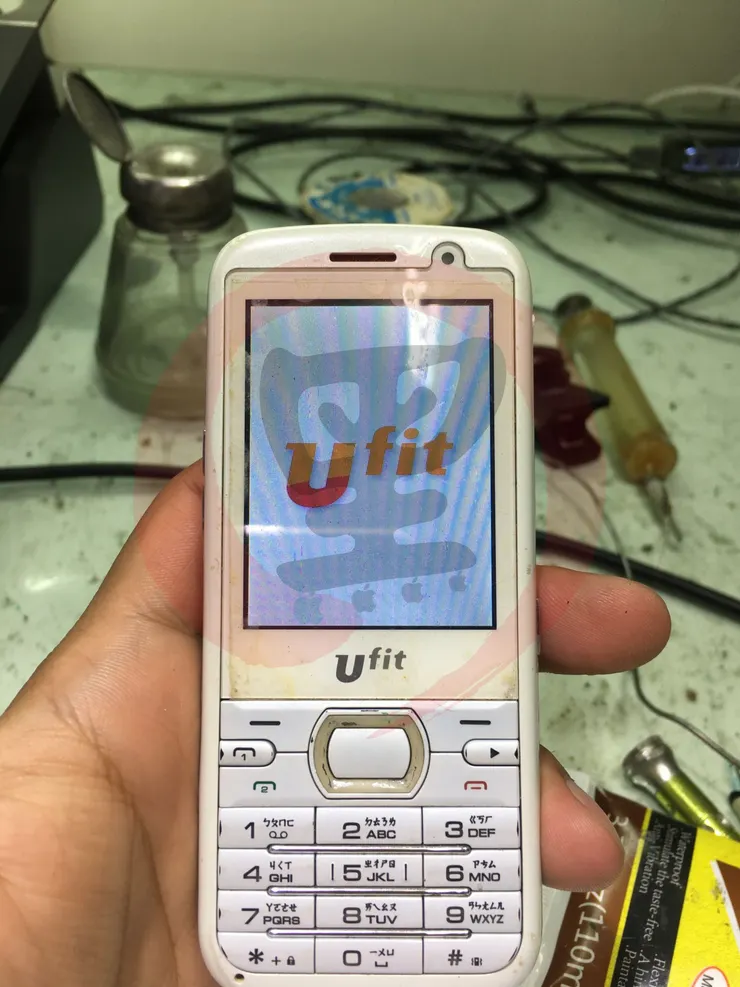

開機～～登登登登

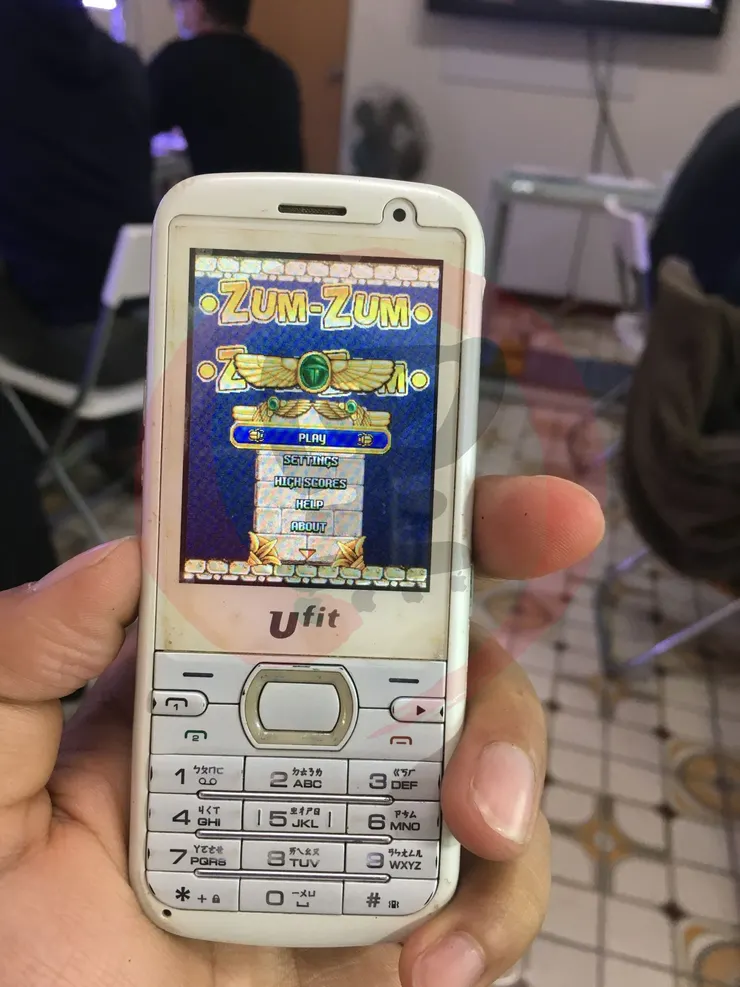

有 JAVA 的小遊戲可以玩

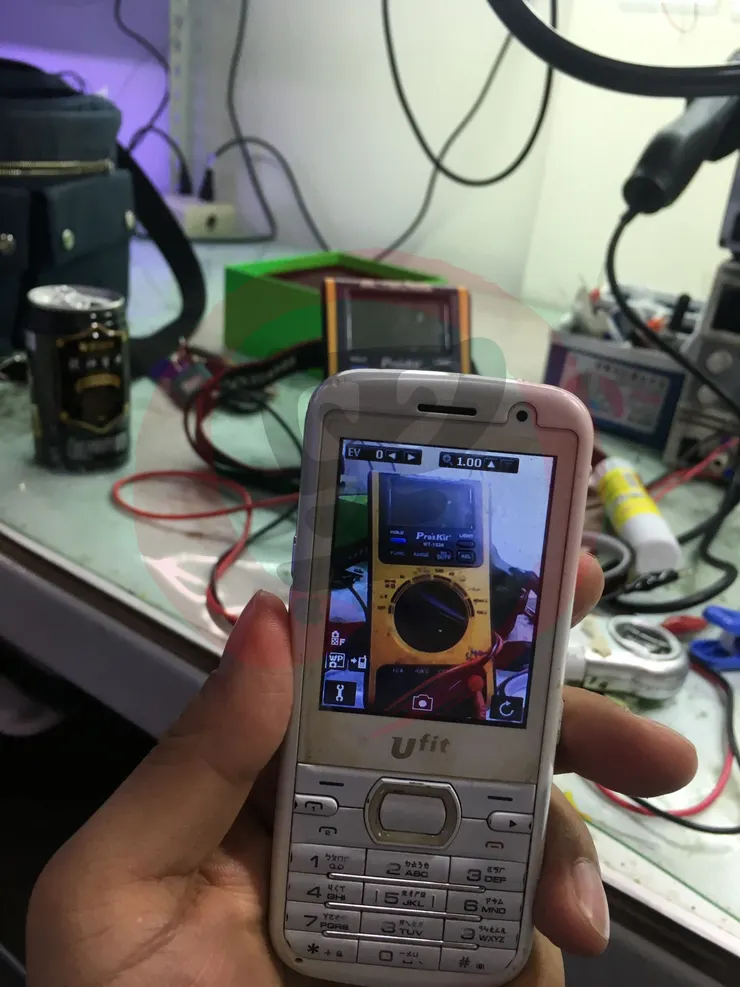

測試功能～～收工！
