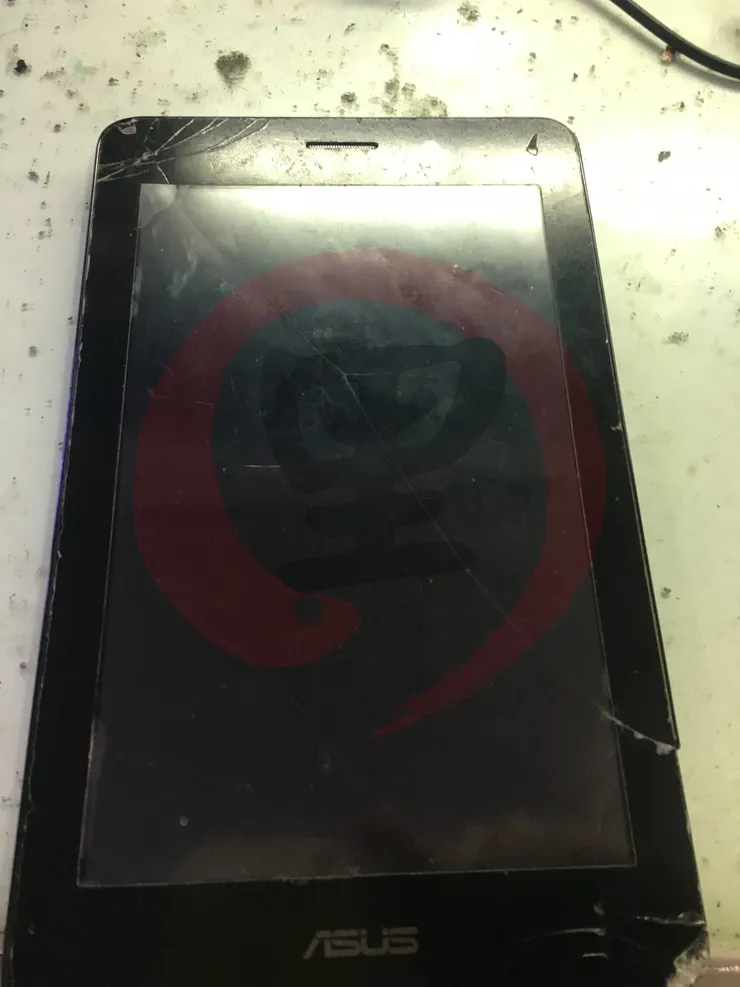

各位好，我是台灣黑手，黑手的黑，黑手的手，這是一位從新莊特別開車來找我們維修的客戶，帶了一台 ASUS FonePad 平板來，基本上這台算是，沒有維修價值的平板，因為二手機大約也只有一張小朋友的價值，原本是勸退不要修了，因為光觸控面板處理跟主機板處理，肯定是超額的

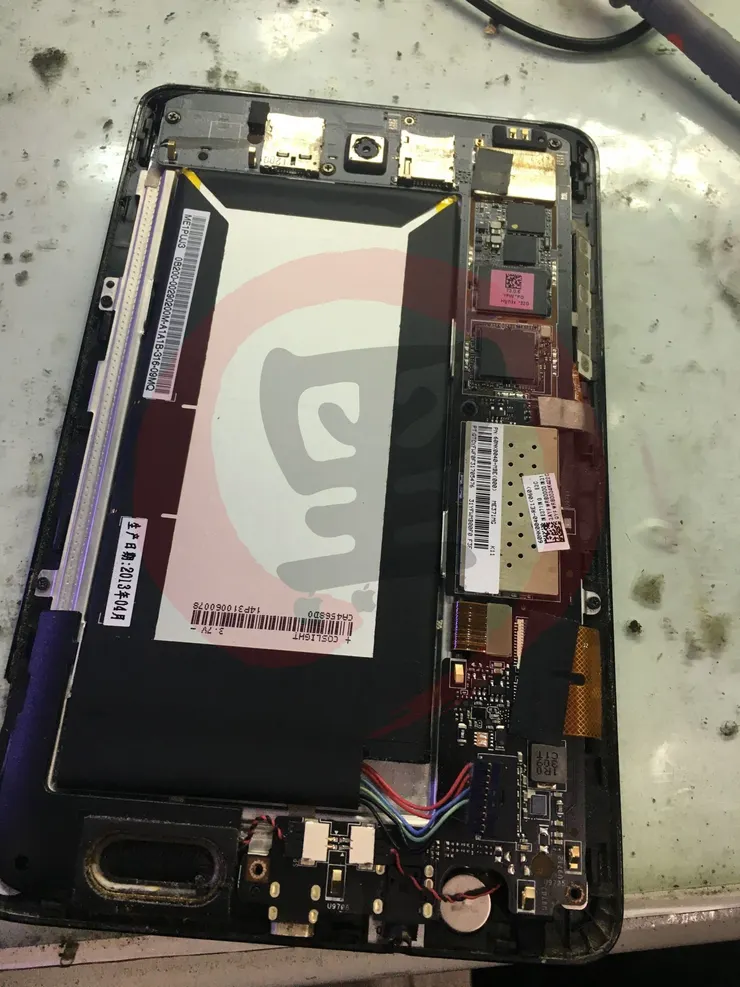

重點是這台還是二手，也就是說，來的時候就已經拆過了

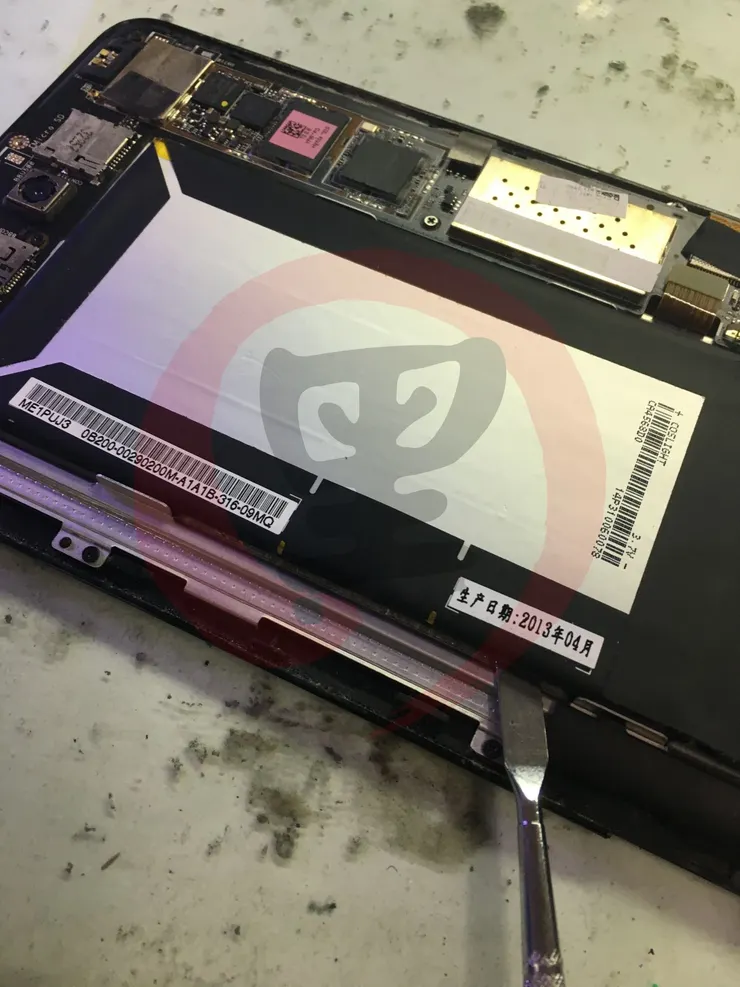

拆過的話也好，就可以比較好拆，先將電池卸下

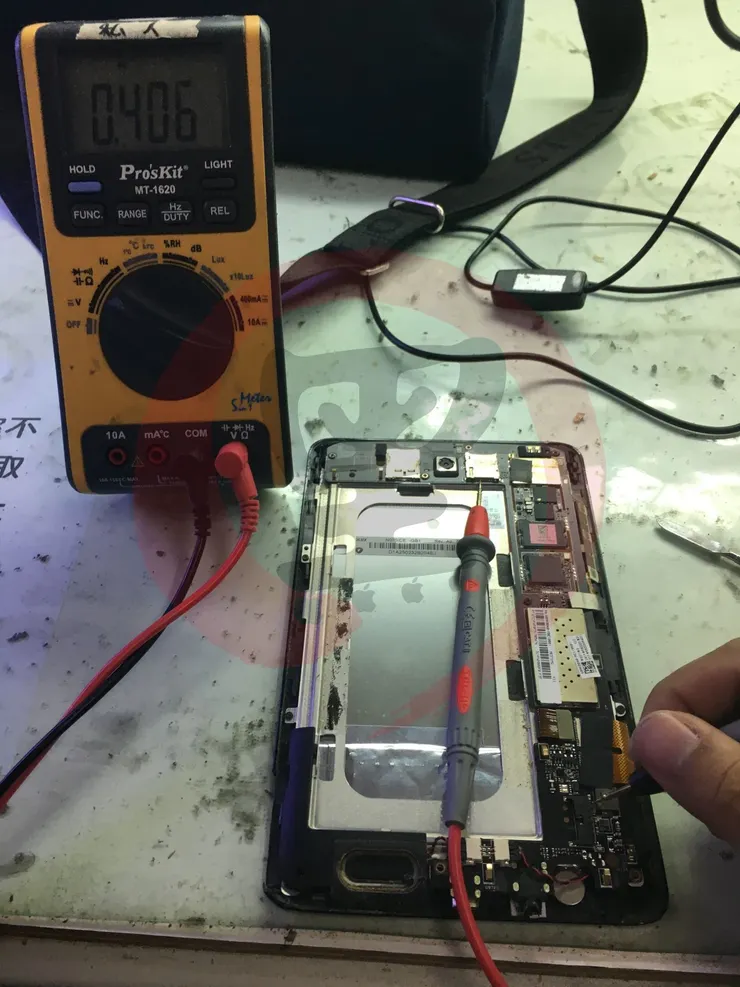

卸下後測量一下 BAT+ 的部份，看看供電有無異常，測量數值介於 340-400 之間，判定 B+ 總合正常，但是比較特別的是，雖然 B+ 正常，但我將電池強制上電後，扣去上電池又會立刻被「過放」
所以代表有東西，可能短路，造成迴路會將正負直接導通，而造成電池過放，因為沒有相關的電源線，又懶的去飛線，所以我只好先將電池上的保護板卸下

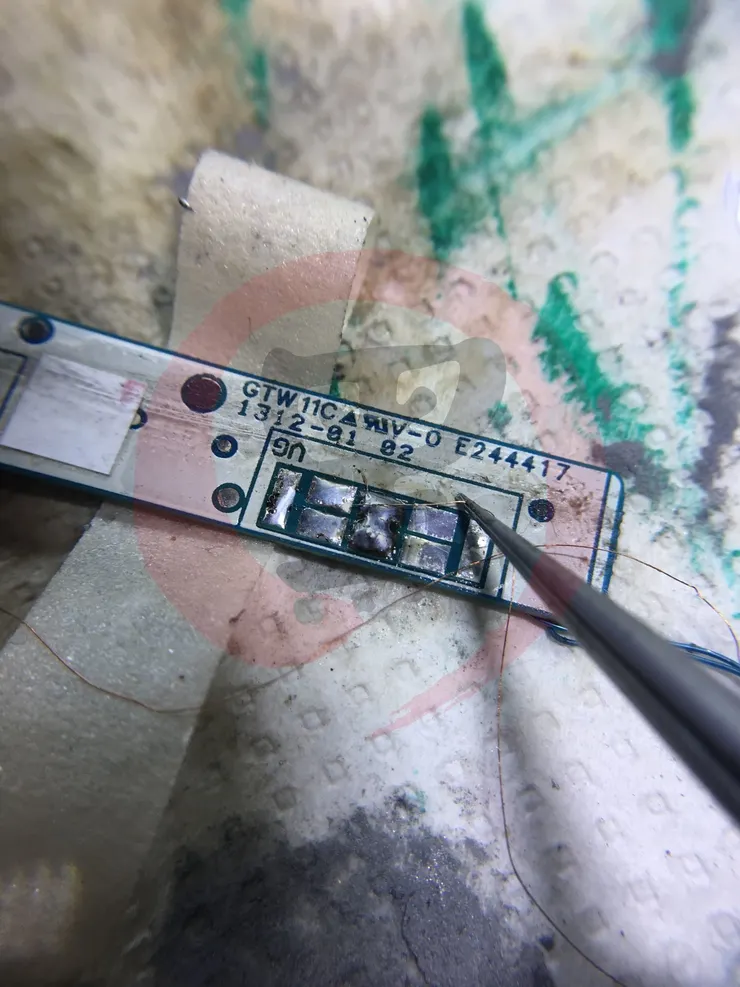

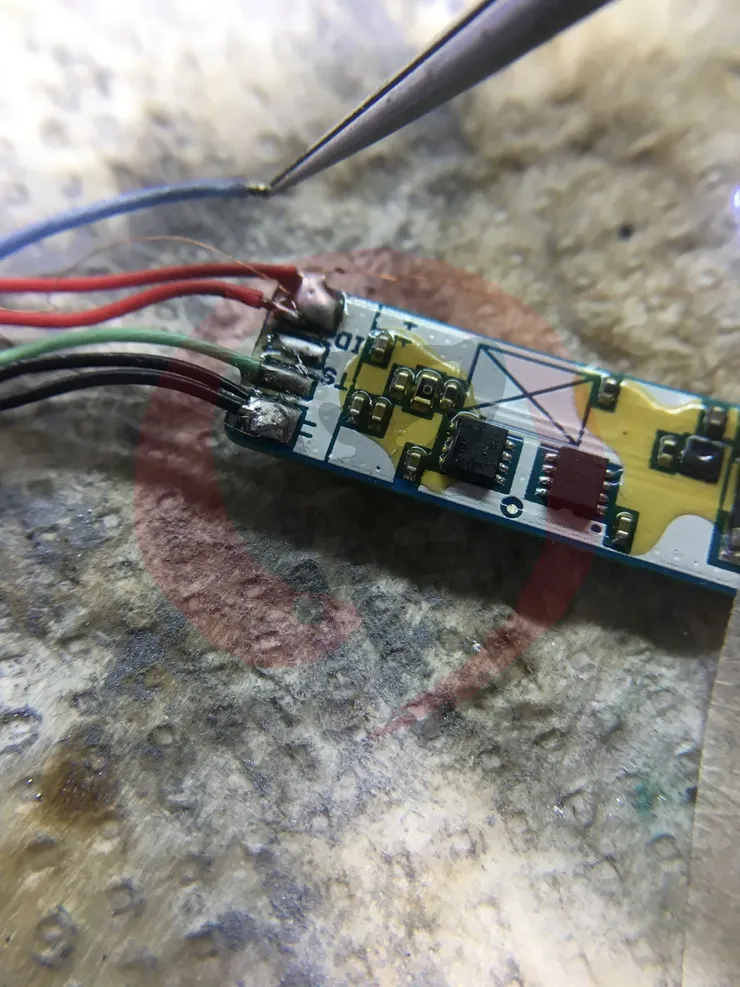

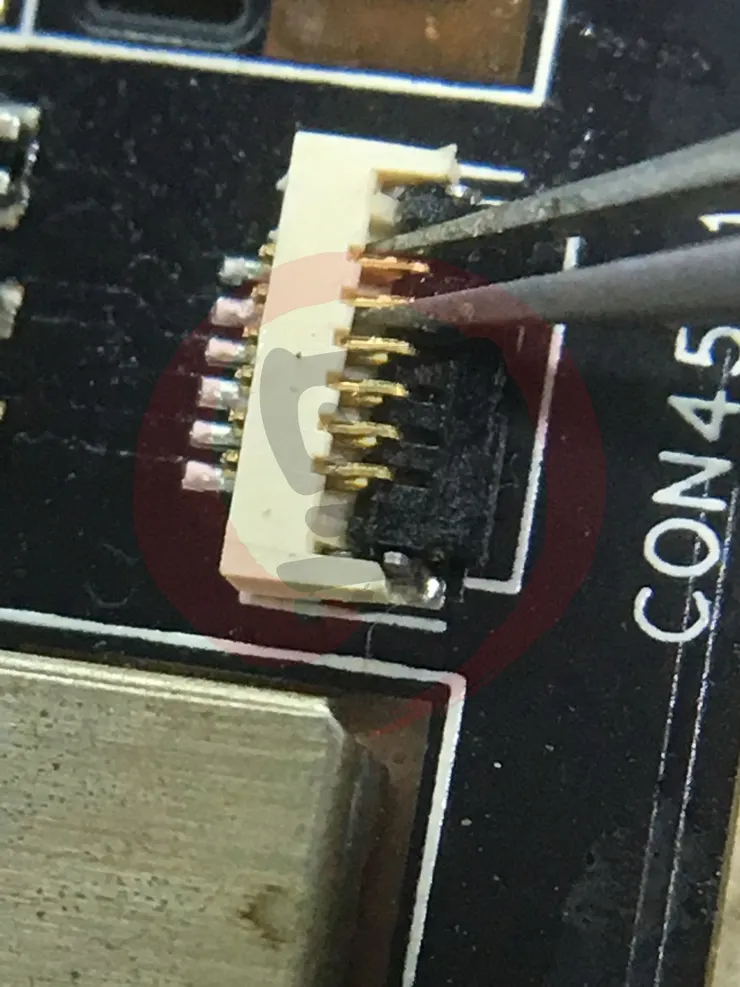

卸下電池保護板後，發現在保護板的藍色檢測線異常，會造成短路，但因為 ASUS 的手機，如果不把電量計裝上，會在開機的時候，顯示出（？號電池），所以還是必須使用電池保護板（當然也有其它的 JUMP 方式，可以讓 SWI 忽略）所以將藍色斷開
並且從電池負極接一條線回路線進去

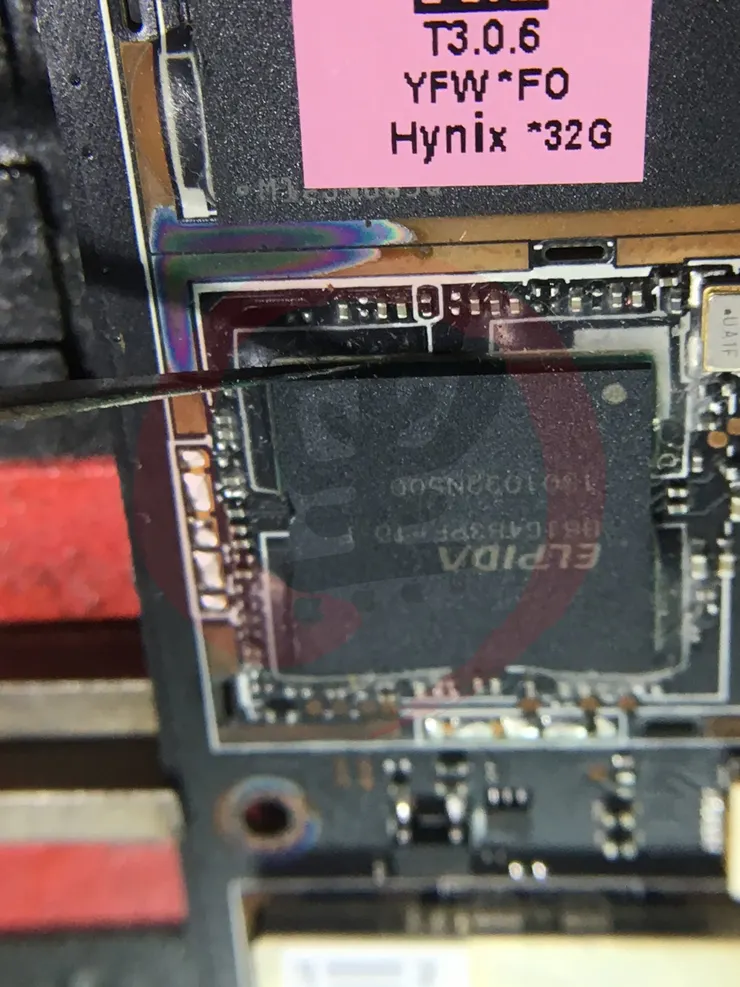

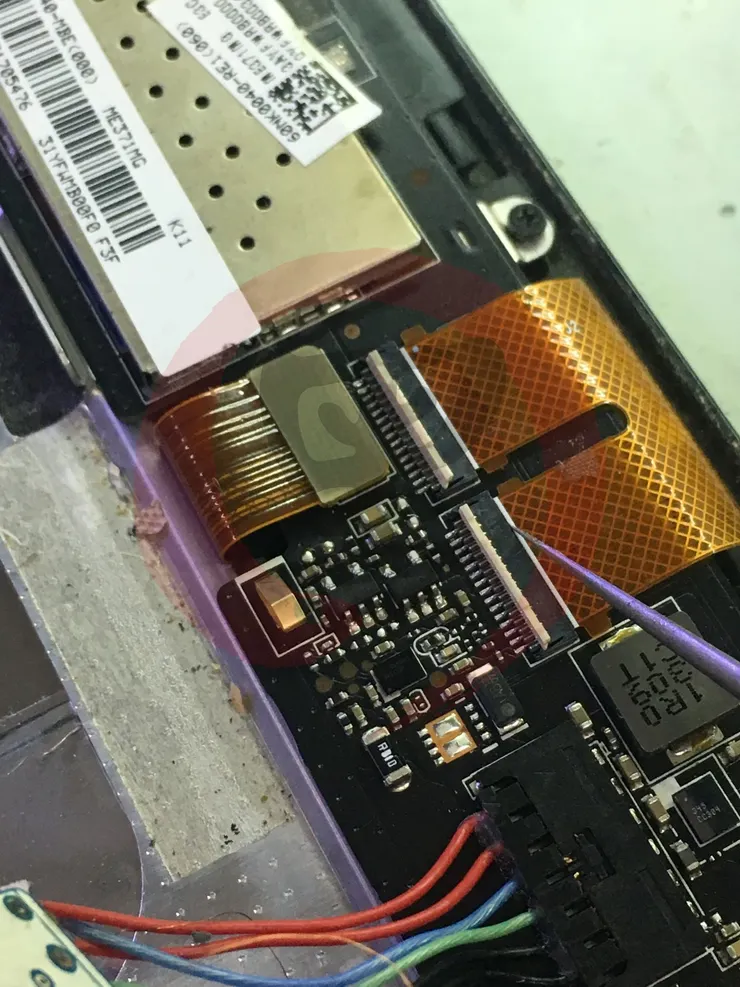

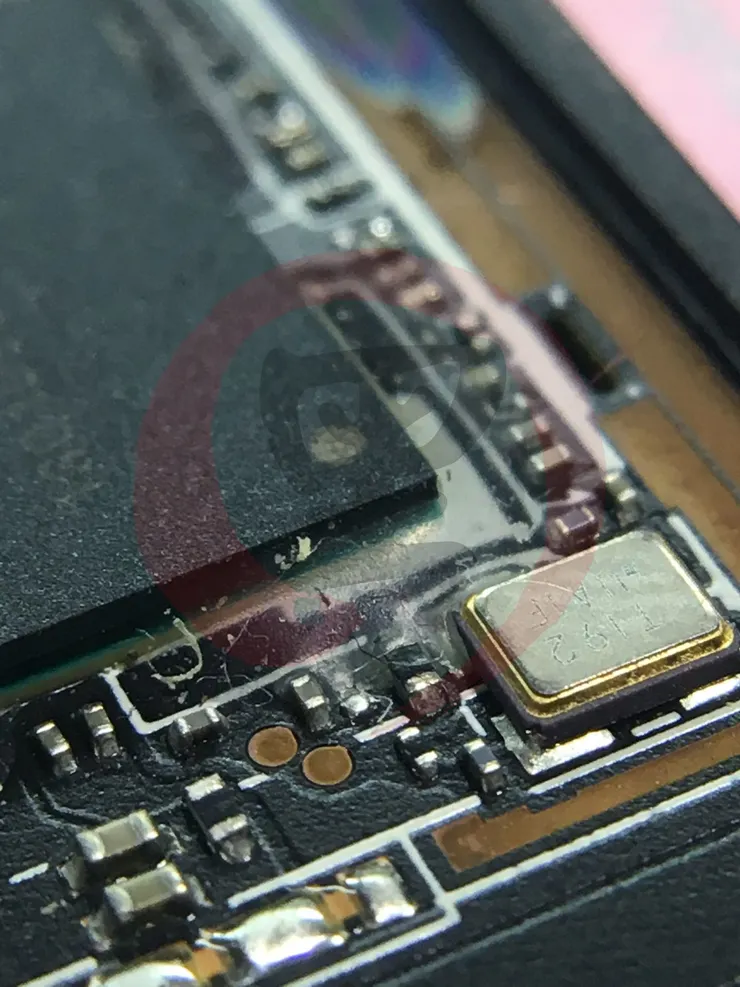

電池保護板處理完成後，接者看一下主機板的部份，居然看到疑似棱鏡現象，難道是撥到汽油，在用水洗？
暫時先不管那個問題，接者將面板以及其它排線卸除

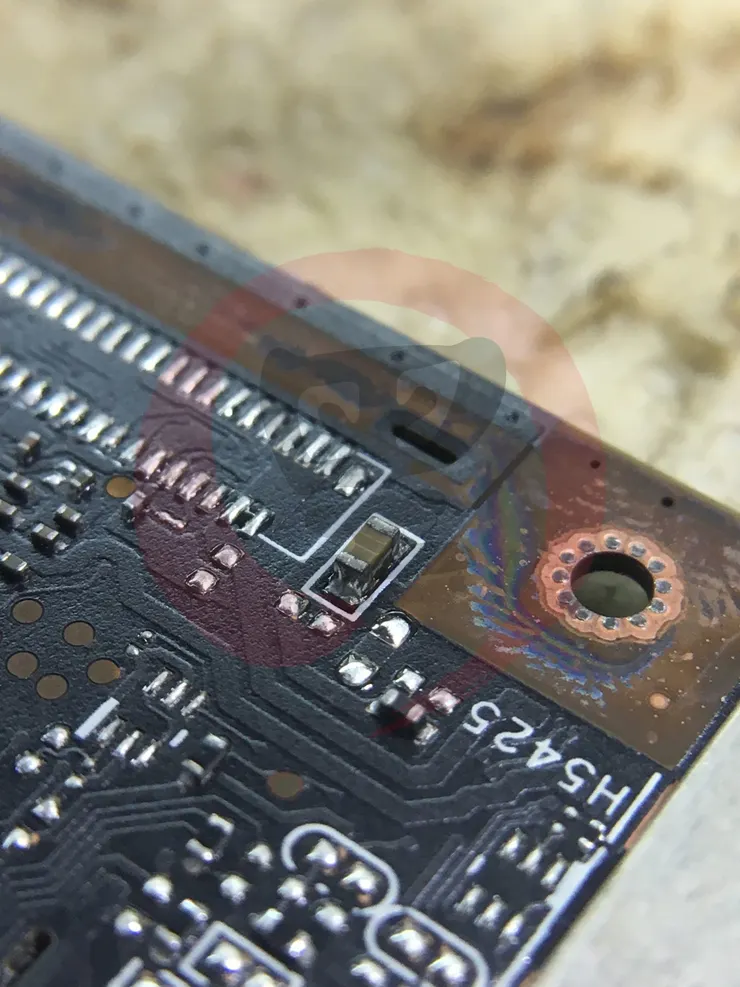

果然卸下之後，在其它處，也都看的到棱鏡現象
主機板還蠻大一張的，不過電子元件過於空曠，這真的是大實話
主機板型號 ME371MG

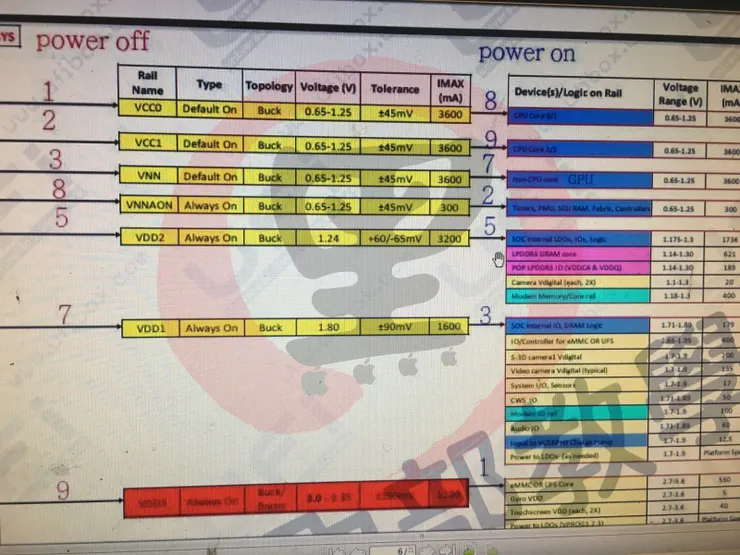

接者將電路圖打開，從 POWER OFF 的部份，開始排查 BUCK 電路

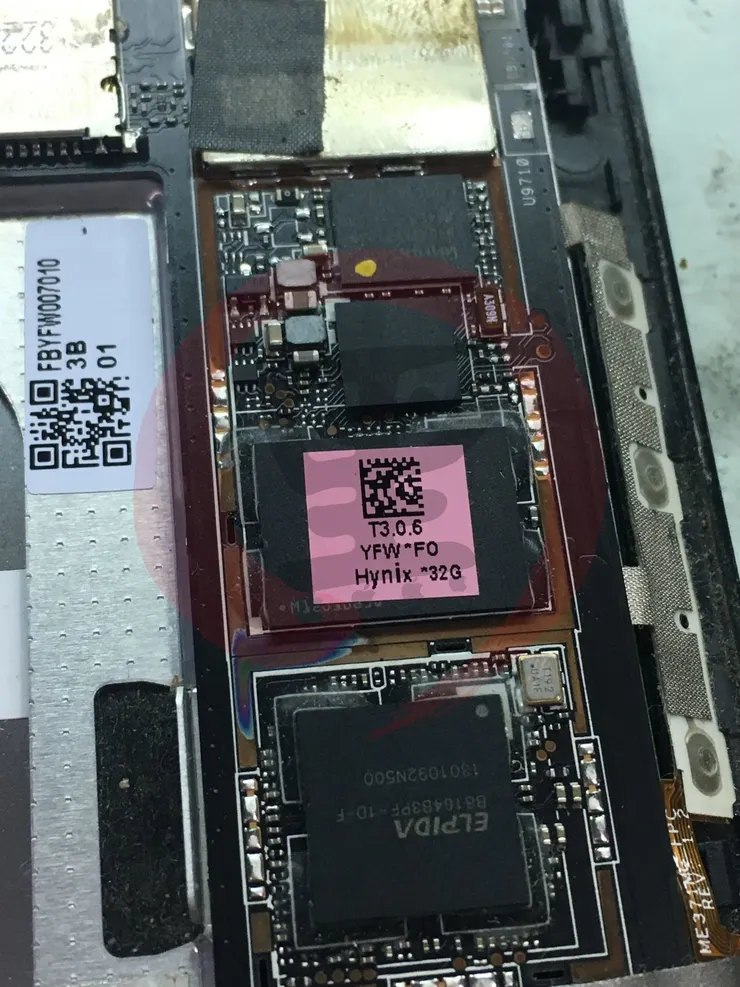

排查過後，發現疑似 HYNIX 32G 的 NAND FLASH 有異常

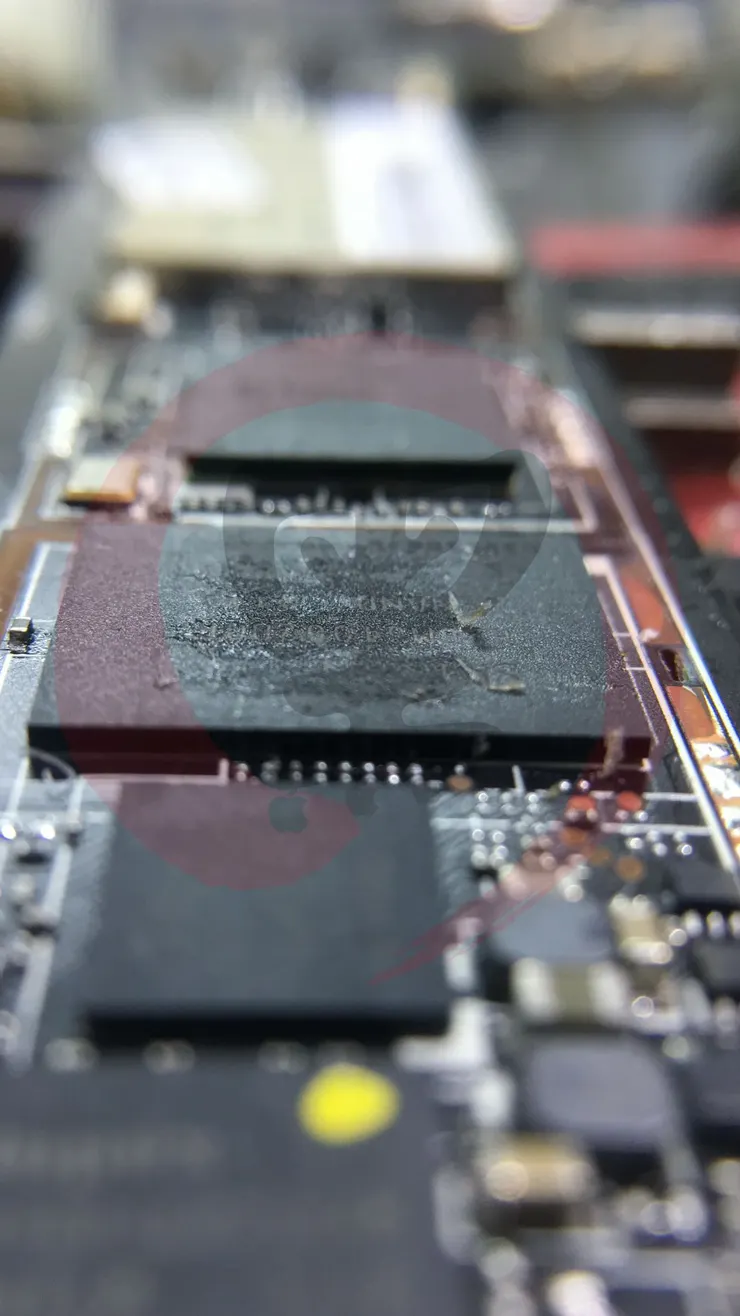

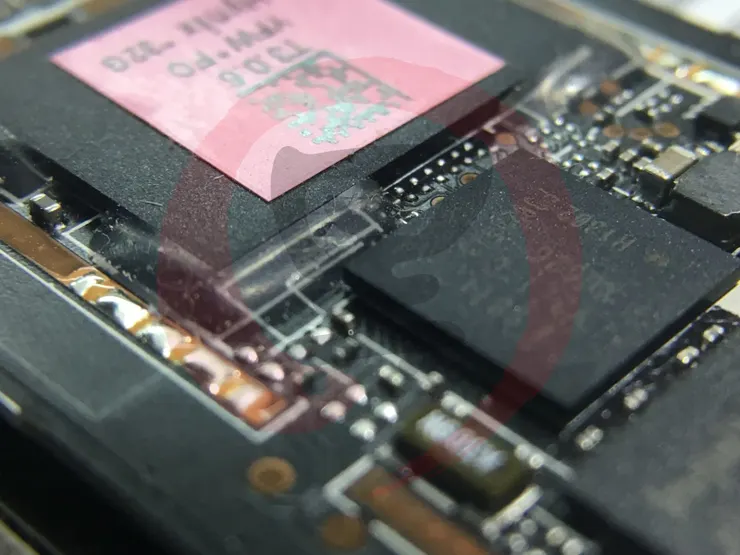

而在這顆 NAND FLASH 旁，剛好也是有棱鏡現象的位置，採用的封膠是屬於白膠，而非黑膠

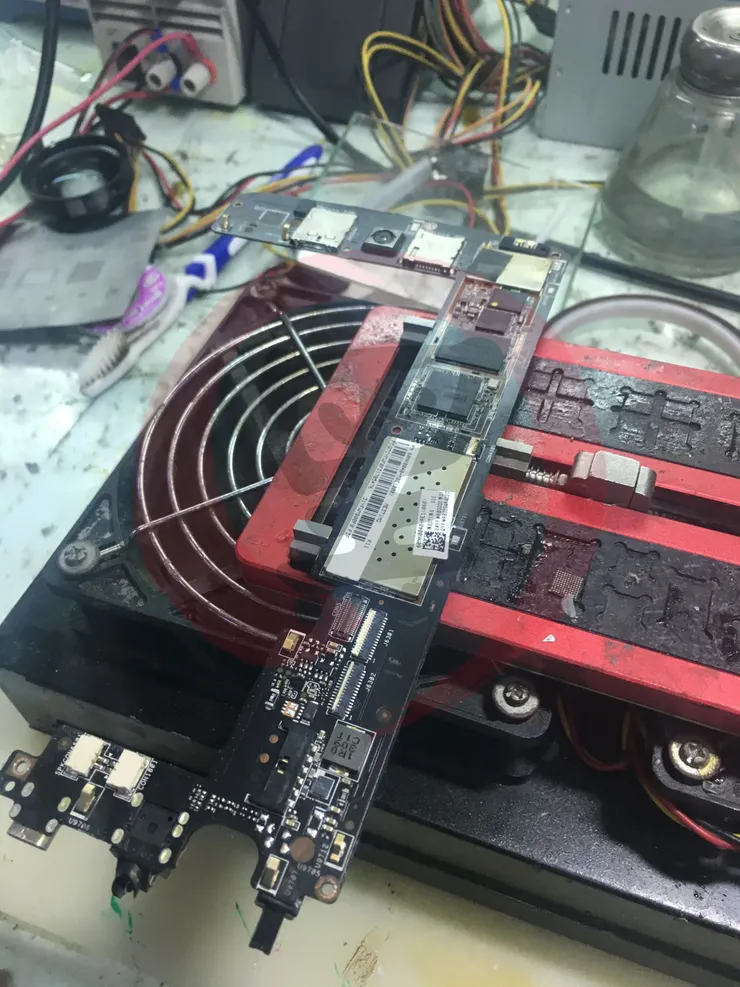

白膠在封膠部份相比，是簡單了許多，不會那麼難清理，先上主機板夾俱

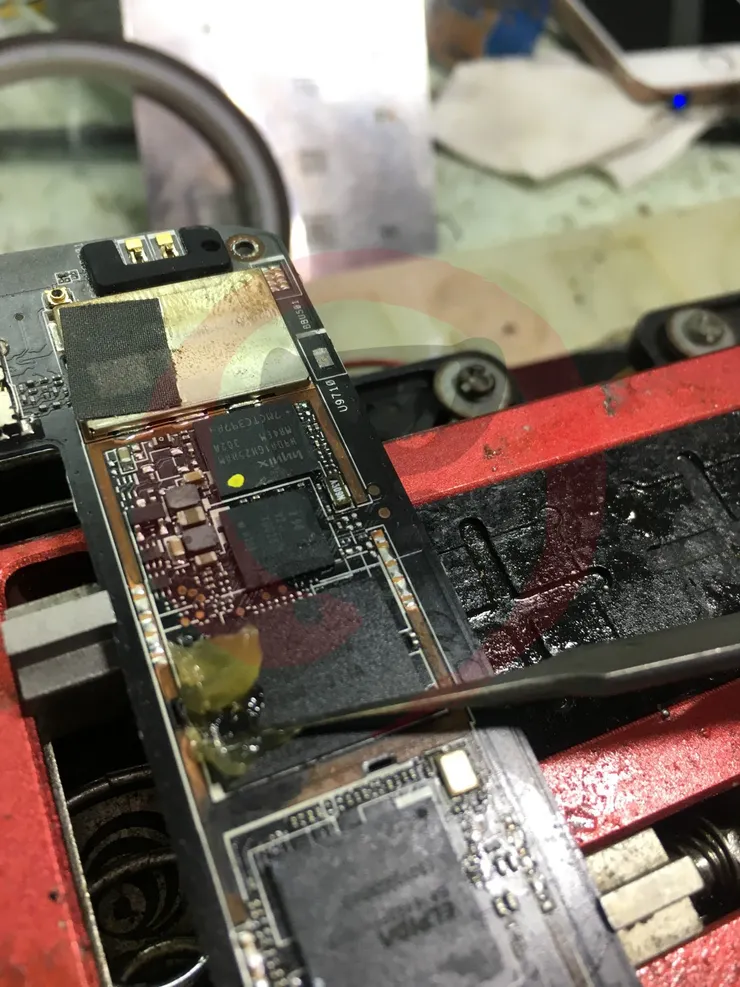

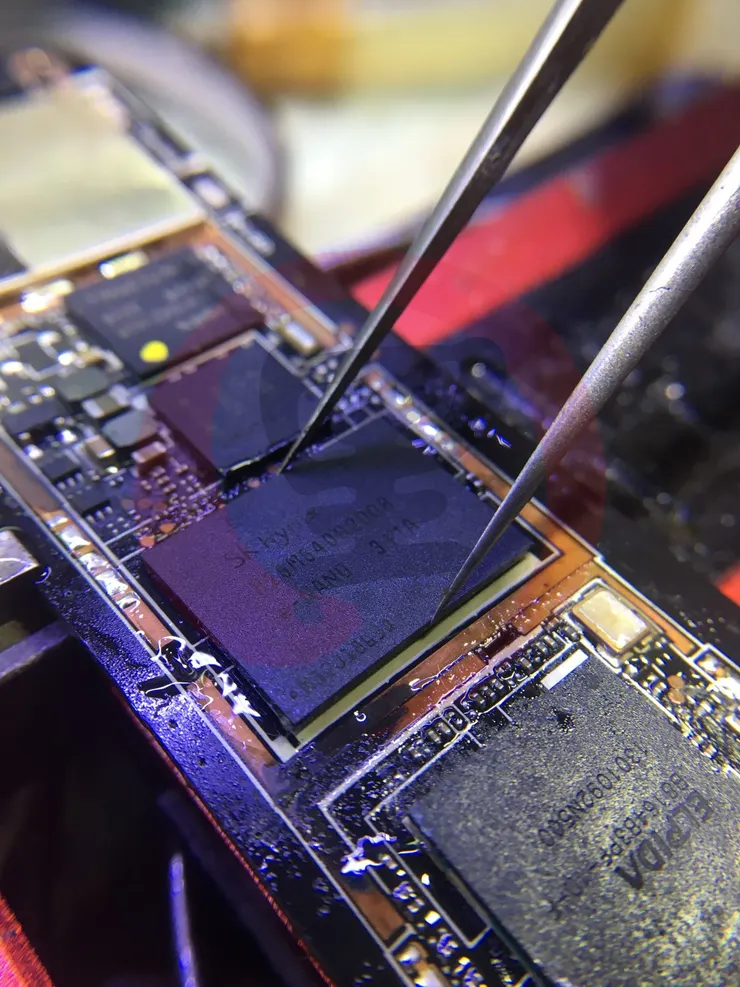

接者清理白膠（是攝子下面那顆）
因為兩顆都有膠，所以就一併全部清理掉了，清理過後環視一下，確認沒有膠在封住了
在 NAND FLASH 旁，上一些助焊劑
因為主機面積比較大，採用 TR1300A 直接最大風口，溫度 500 風速最大 大略五秒下

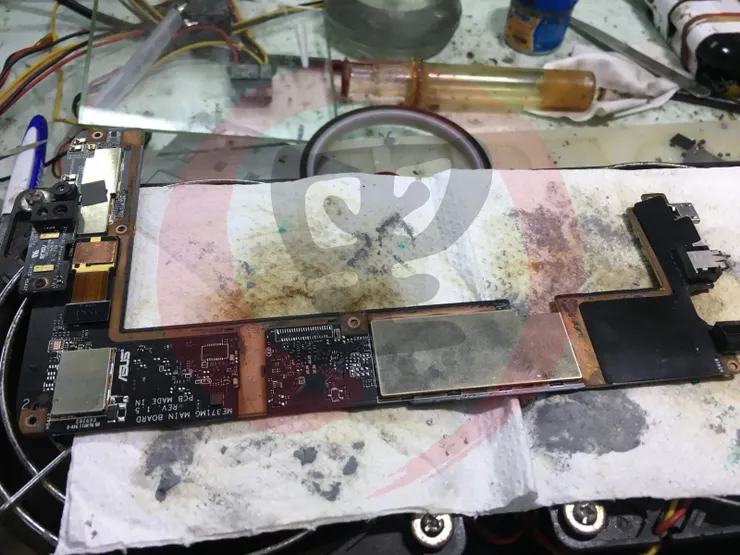

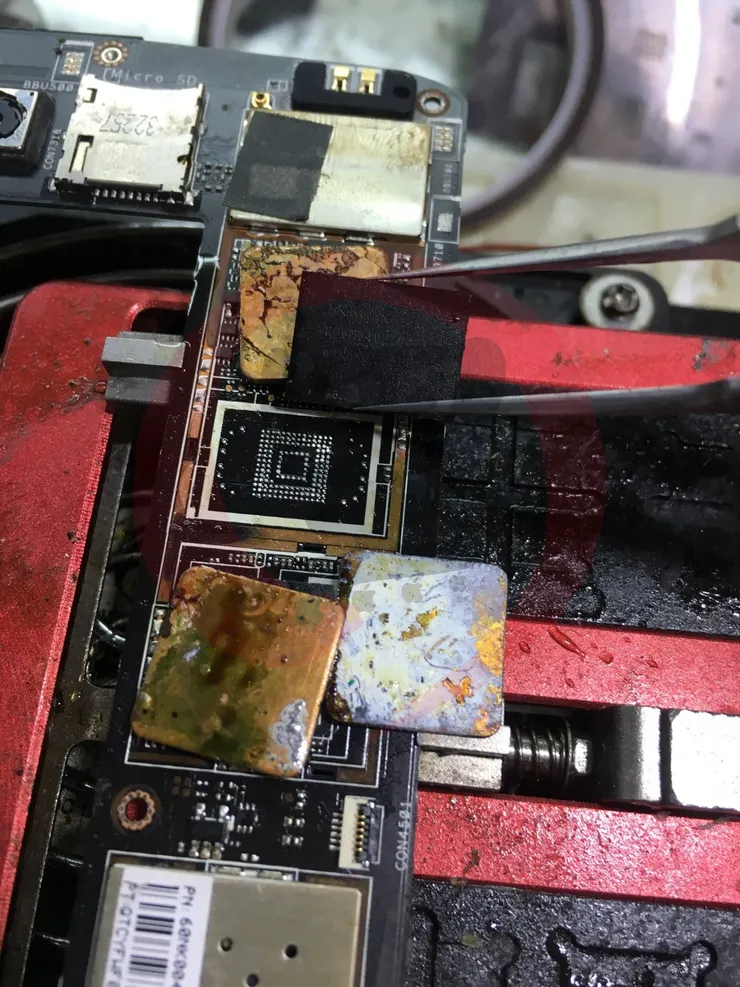

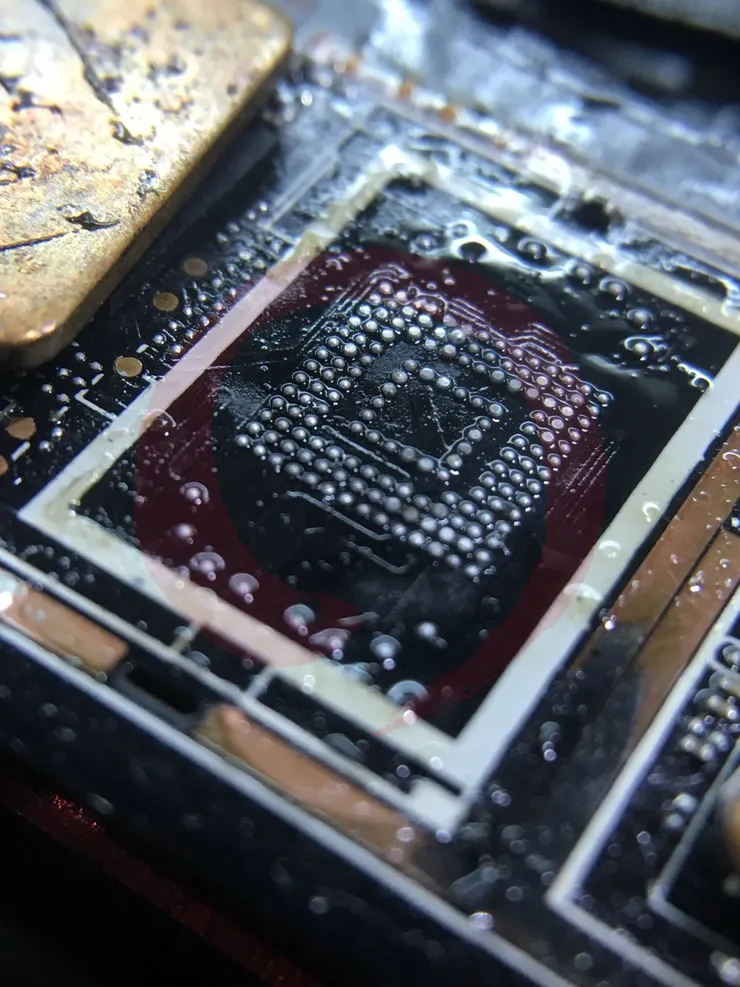

取下後可以看到主板的焊點

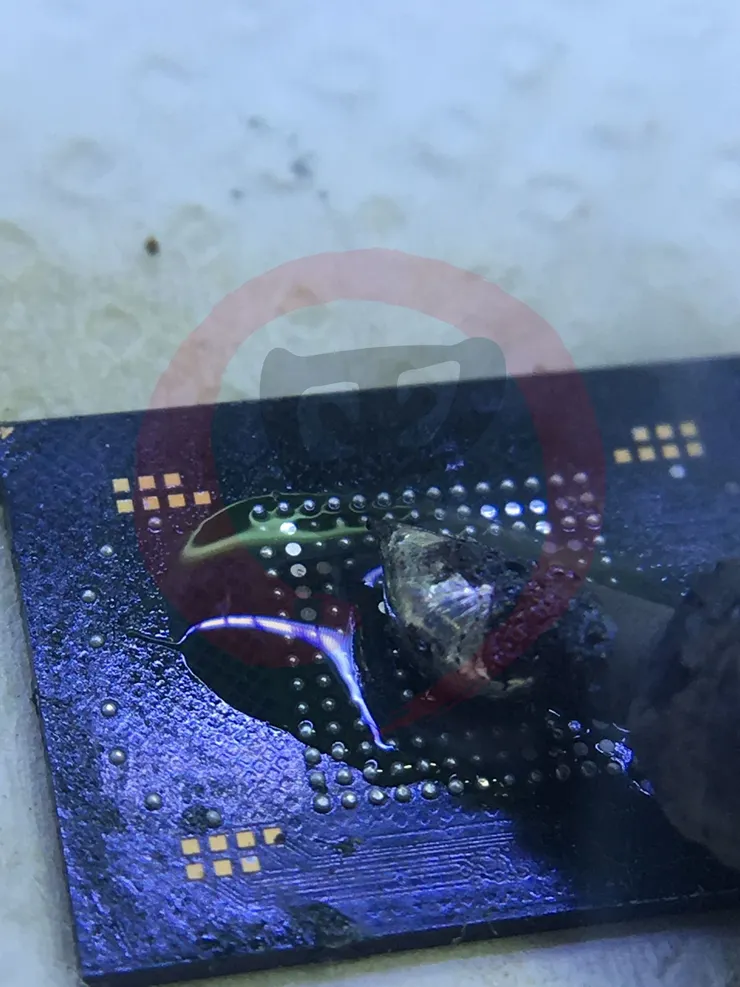

使用烙鐵處理晶片本體與機板本體

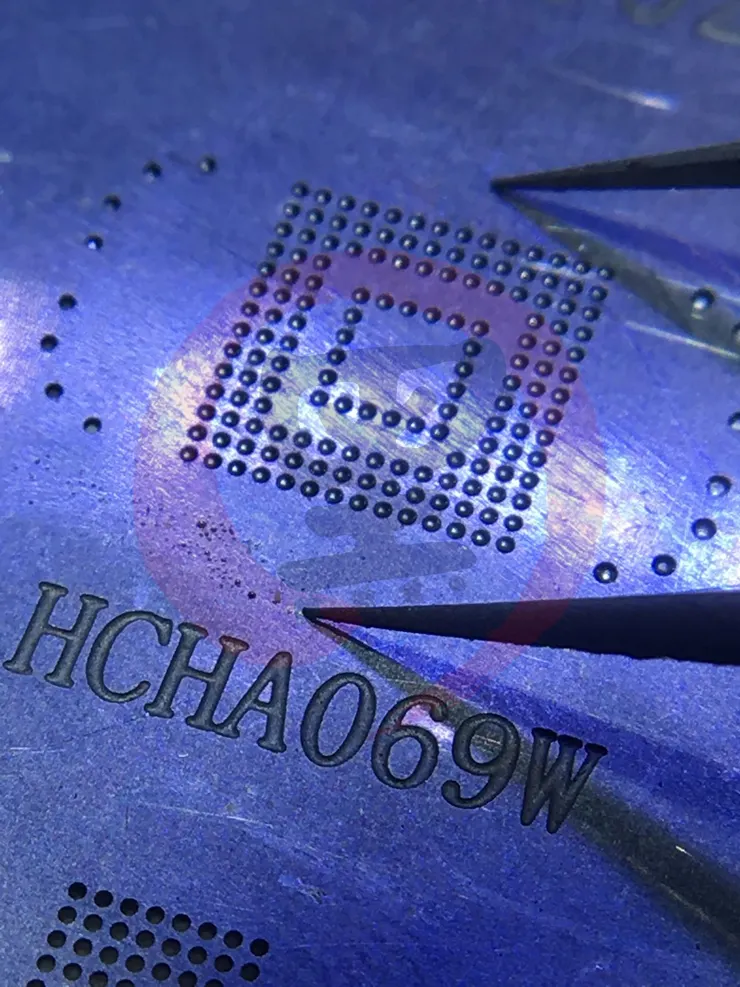

這個使用 Samsung 的綜合型鋼網，就可以植錫了
植錫後，檢查主機板焊點的二極體是否正常，其實也沒發現異常，將晶片對位

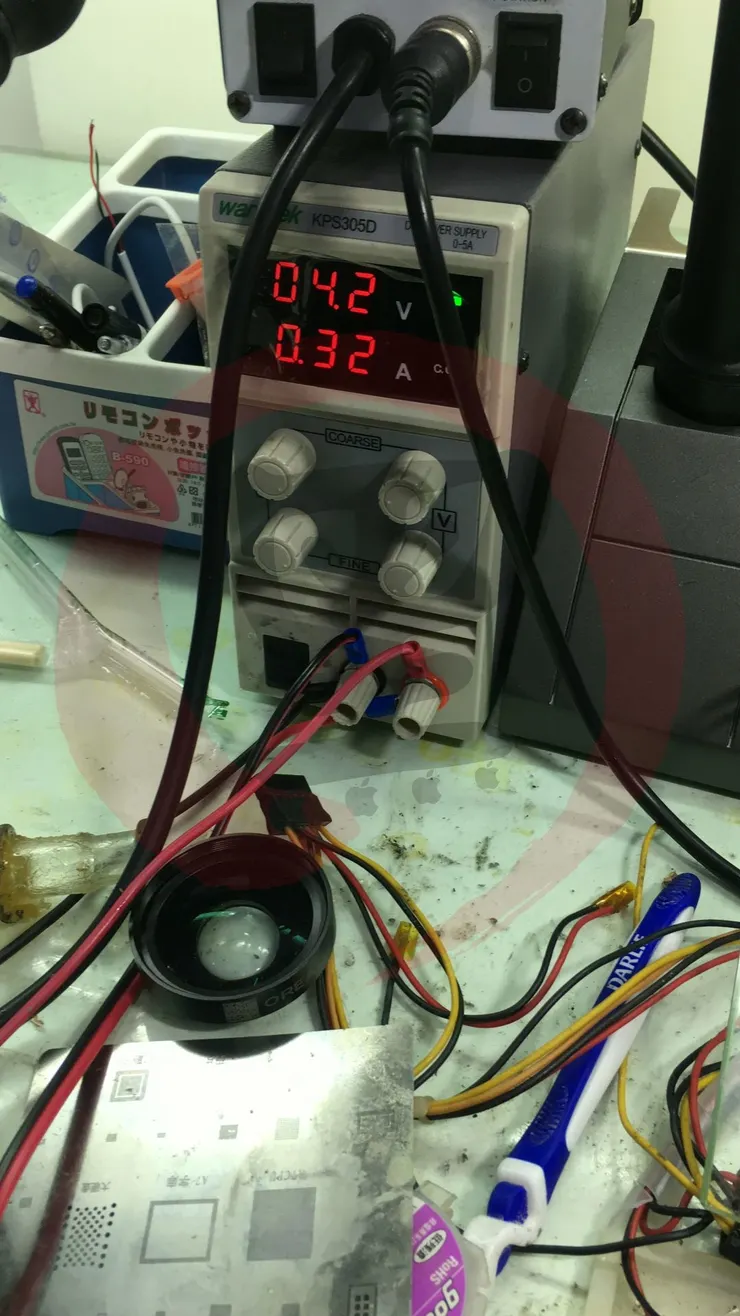

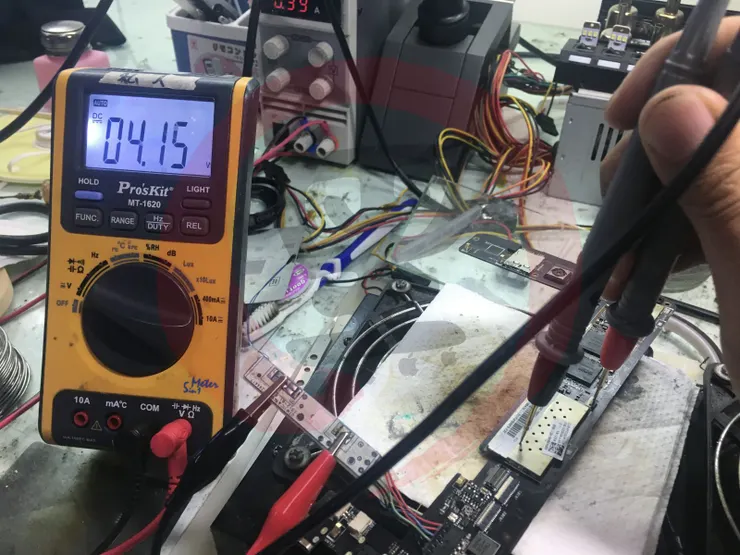

回焊過後，將處理好的電池保護板夾上直流電源供應器，並且查出開機觸發腳位，觸發為 1 腳，是高電平，電壓為B+額定電壓
那就代表是 1 腳與 2 腳相接，產生導通，為高電平導通，低電平有效
電流產生出來，進行跳變，接者在斷開

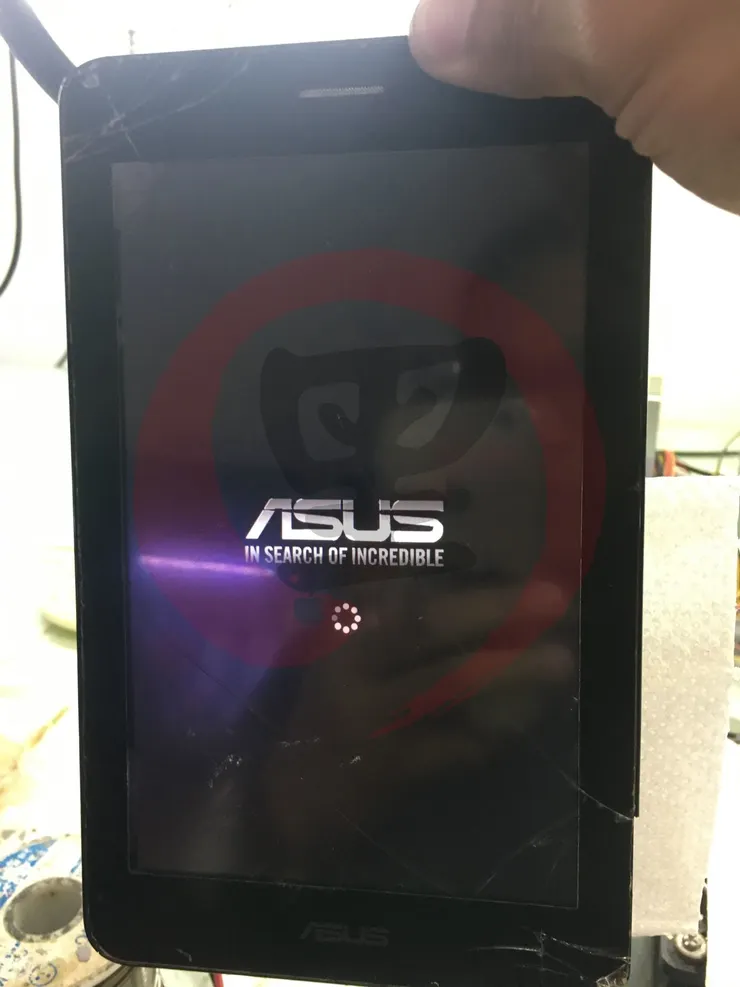

重新裝機，在測開，就可以見到「華碩品質，堅若磐石 」

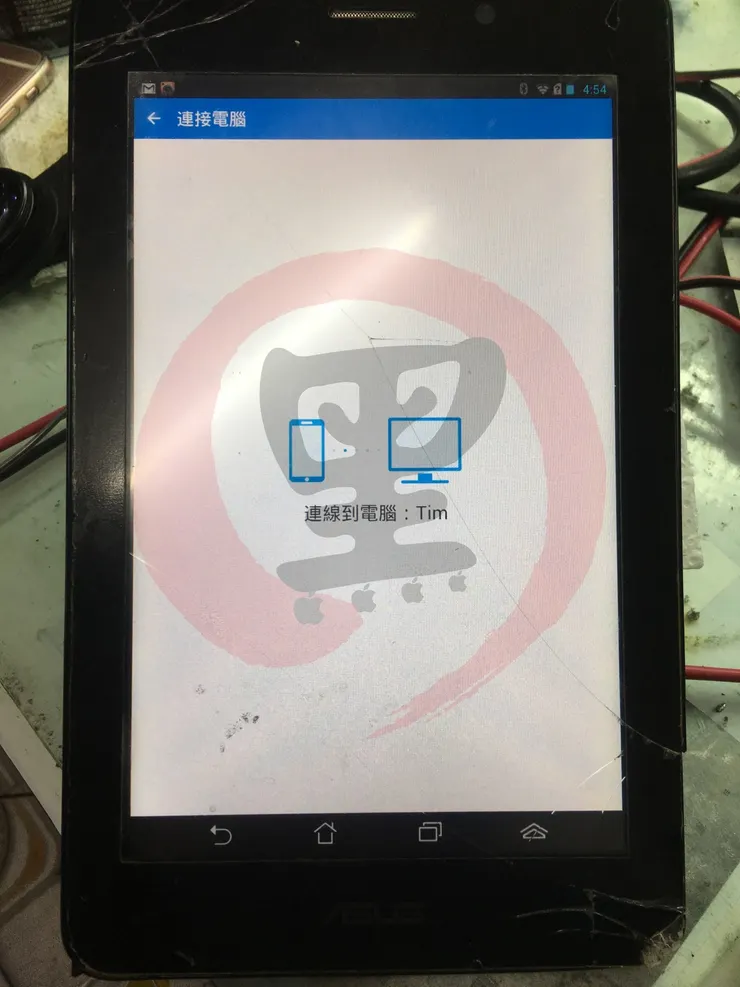

平板開機後，可以順利進到系統，但是對外的實體通訊都是斷開的，包含 USB、BT 等，所以只能透過 WIFI TO NB 將資料救援出來～～～
