這是一台由台灣華碩推出的 TF101 的平板，也是被使用者所遺棄掉的，不要隨意丟電子垃圾啊，直接送我就好啦....
左上角可以看到 ASUS 的 LOGO
轉到背面，可以看到型號，同時也看見整個框都爆開了:Q
底部有二顆螺絲，使用 T5 的螺絲起子，可以拆除

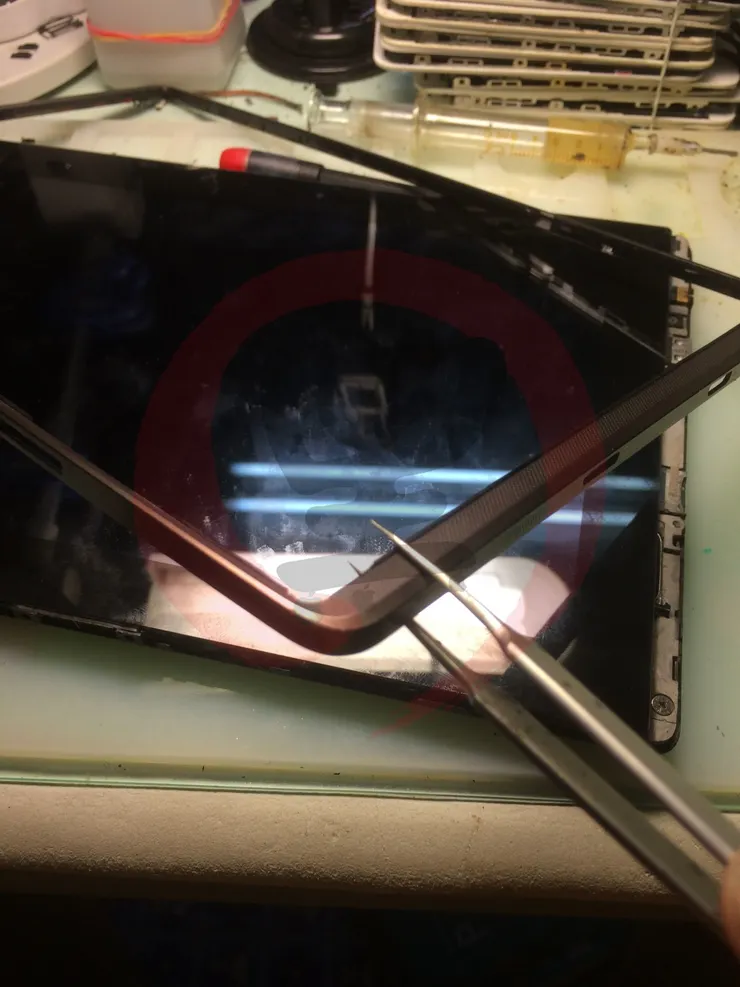

螺絲旋開後，同時將框架取下
邊拆框，裡面一直噴東西出來，看來在外飄流了許久，肯定被其它平板欺負了....
開始拆除週邊螺絲
接者在將背蓋整個取下

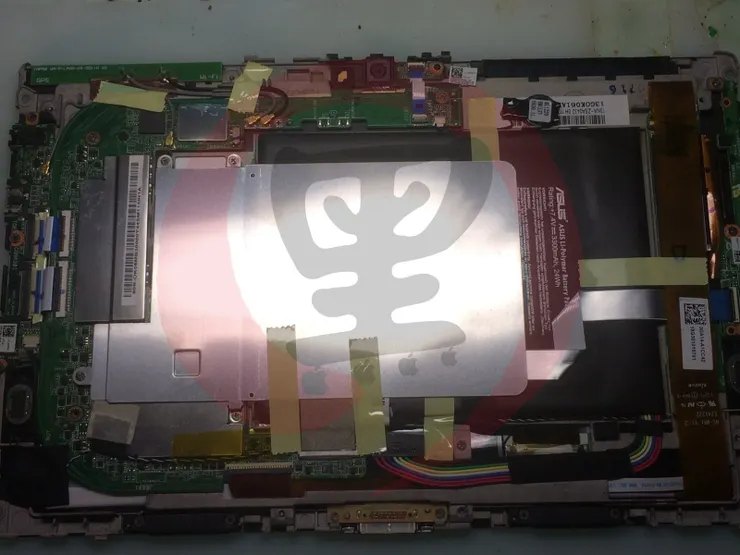

背蓋打開後，就看到二枚指紋，看來是有人拆過了....

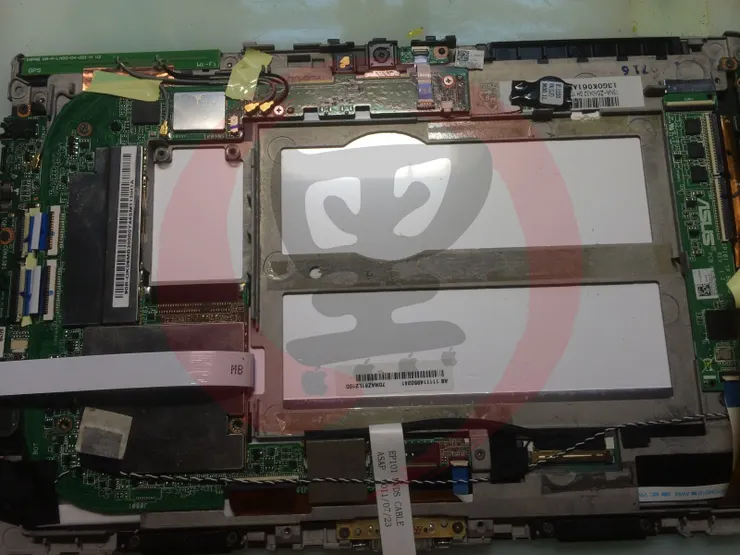

但更讓我驚人的還在後面，裡面除了有指紋，還有大量的排線、導線、膠帶
看到膠帶就很煩，又讓我想起了雪紅姐

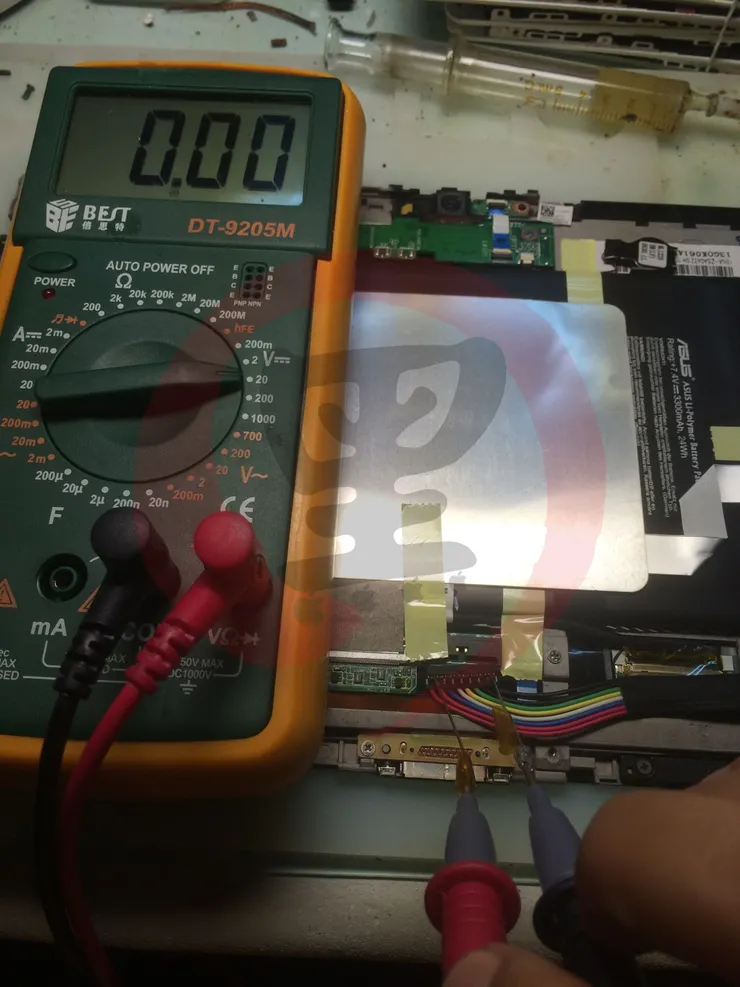

測量一下，發現完全沒有電壓
又要開始拼命的拆螺絲了

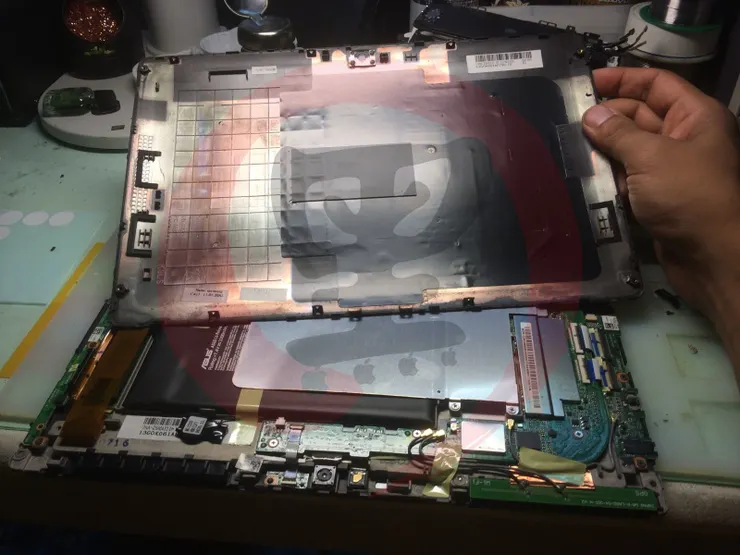

拆了一堆螺絲，才能把這塊檔板取下

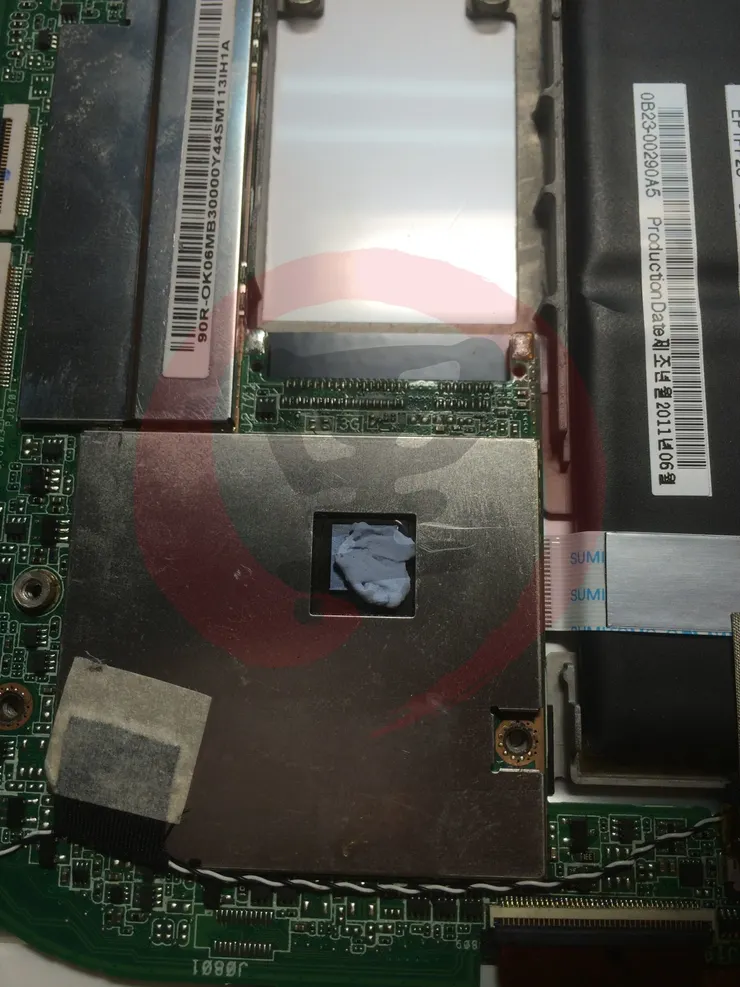

散熱膏........（這做工也太粗了吧）

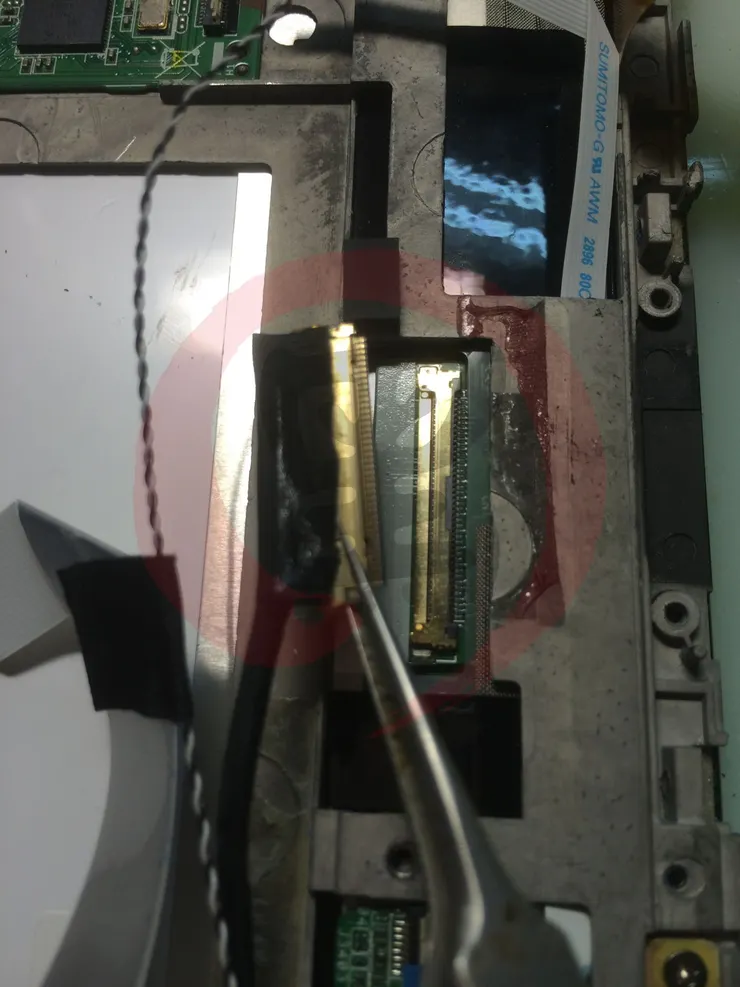

這排線設計是在外面，但接口卡榫是在裡面

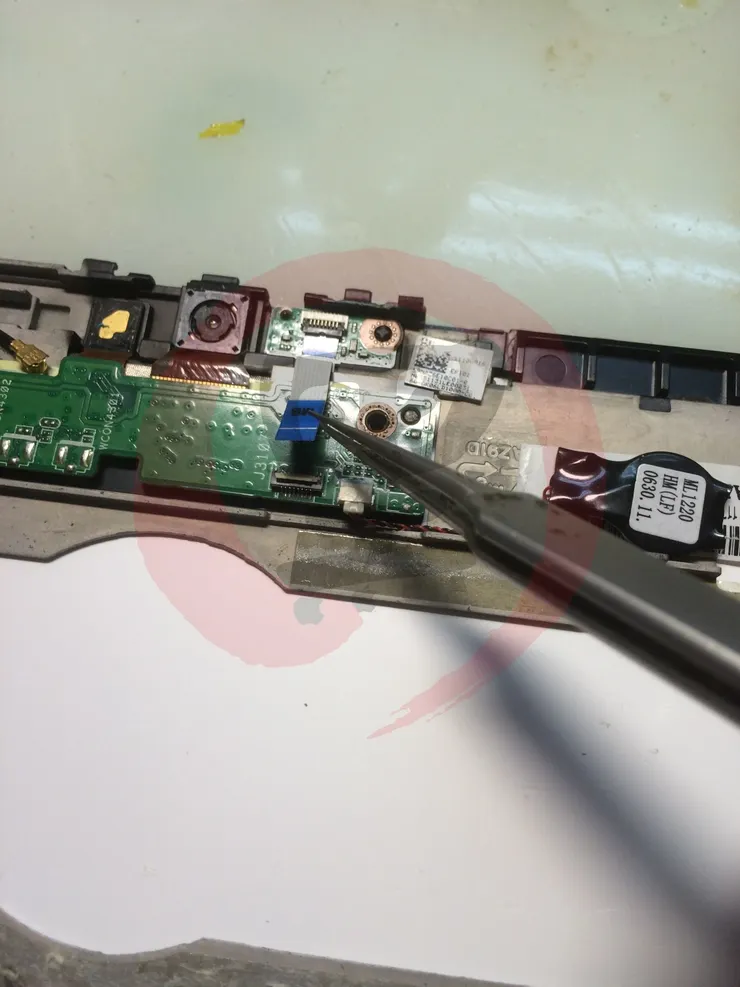

接者在將排線移除

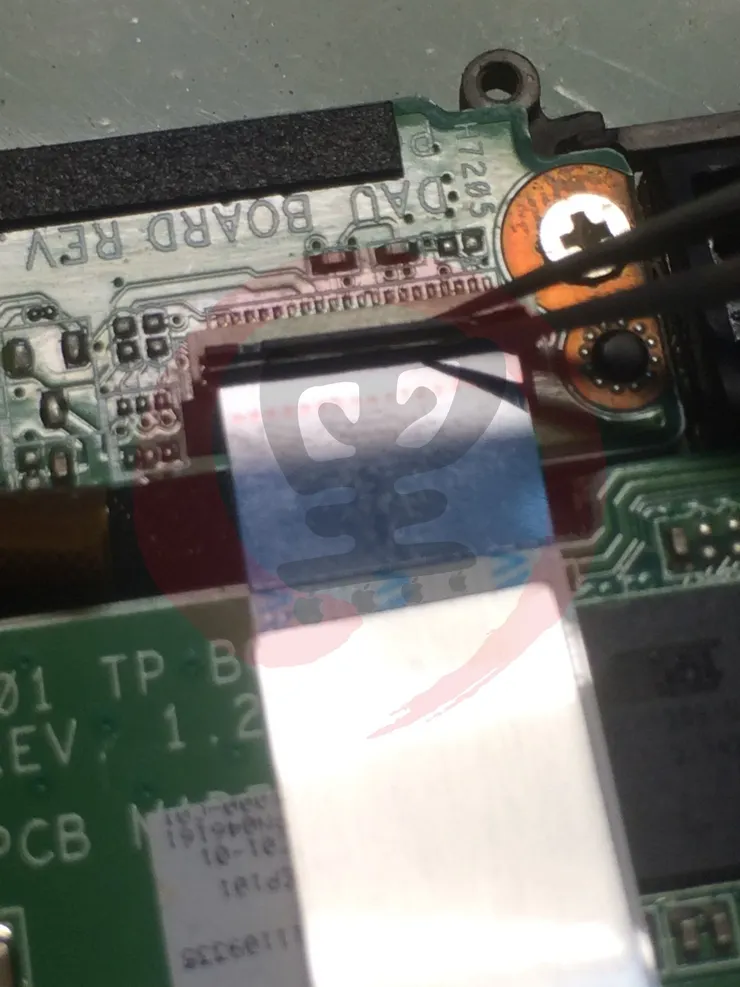

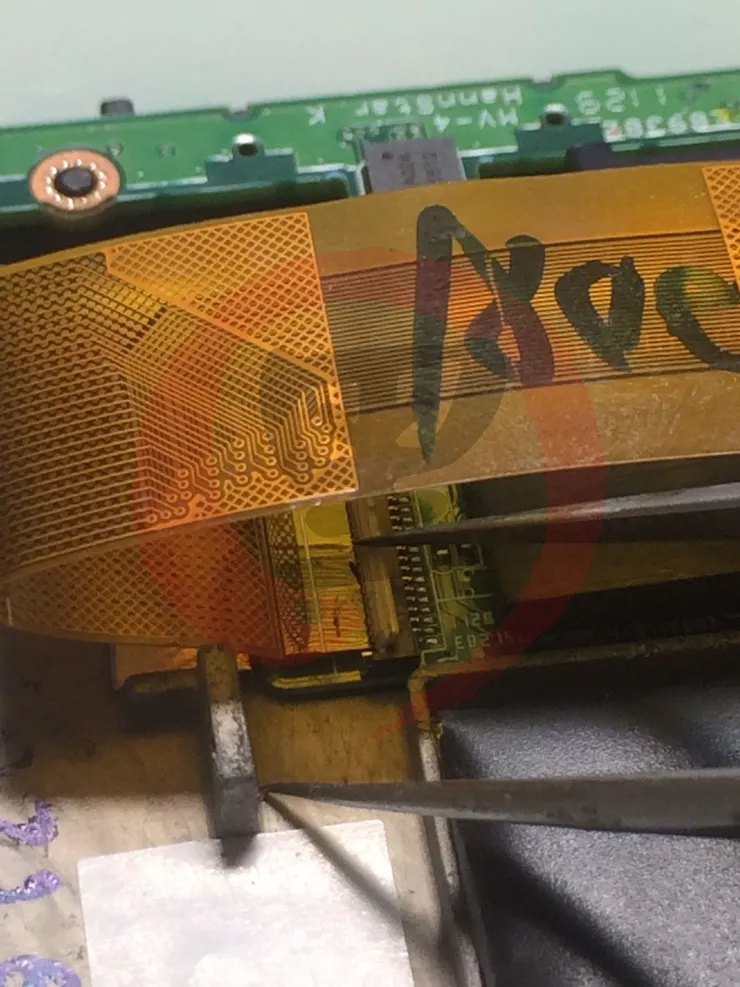

拆排線

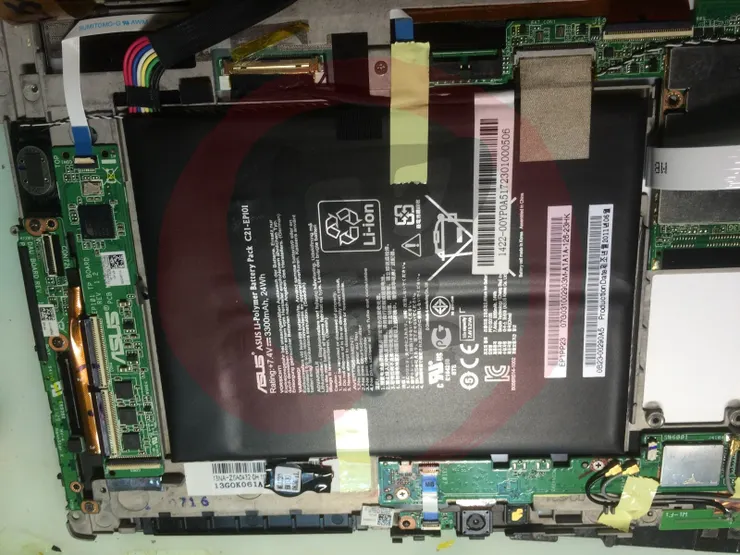

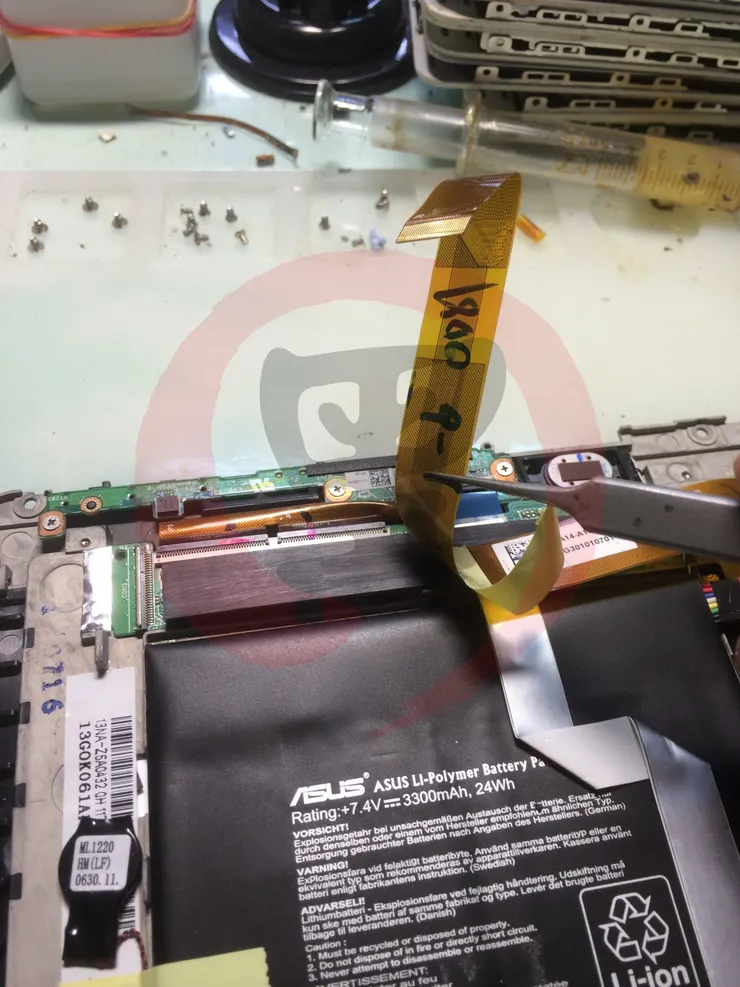

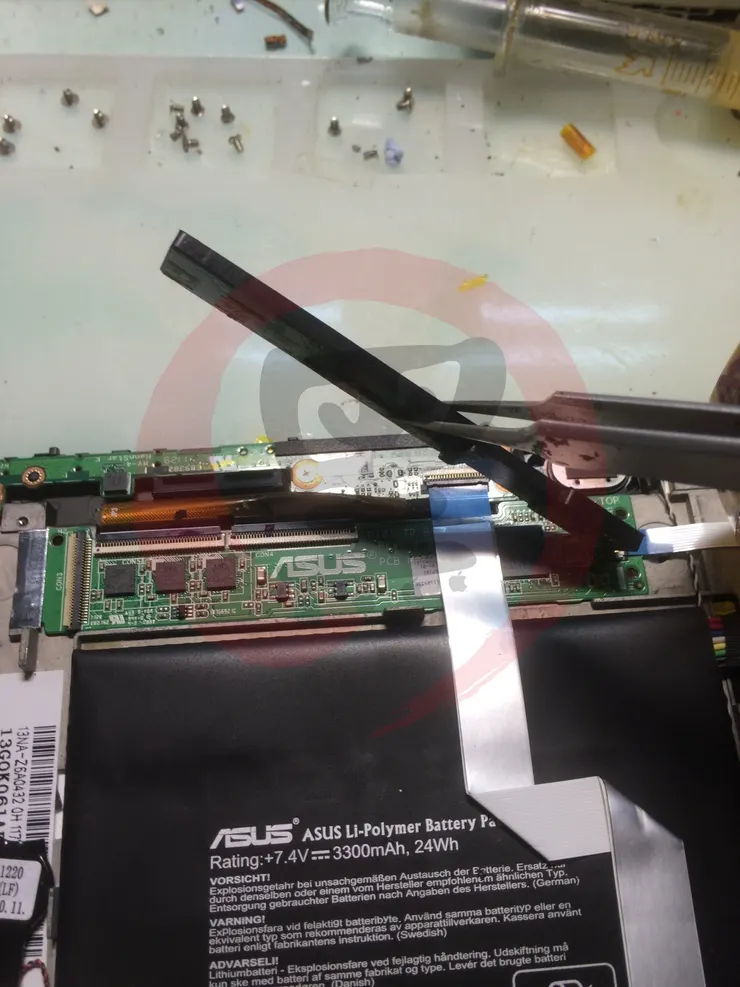

總算是將一部份的排線與螺絲都取下了，可以看到很大顆的電池

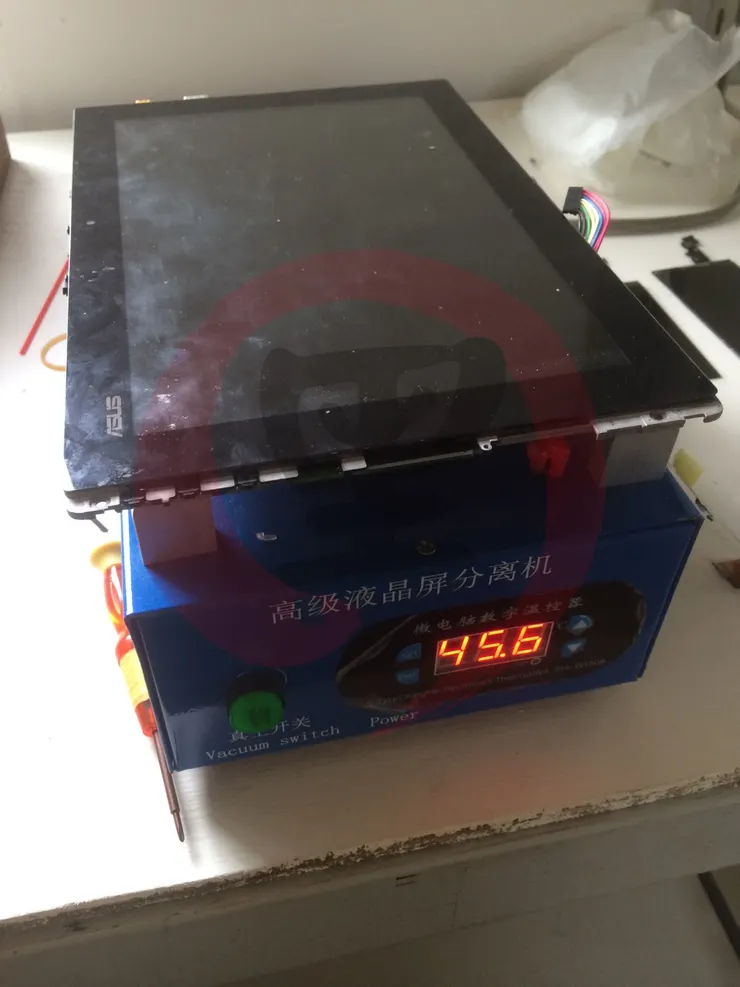

電池底部有黏膠，先預熱一下，拆除時會比較方便，室內溫度 28、溫控設定 45 度，預熱3分鐘

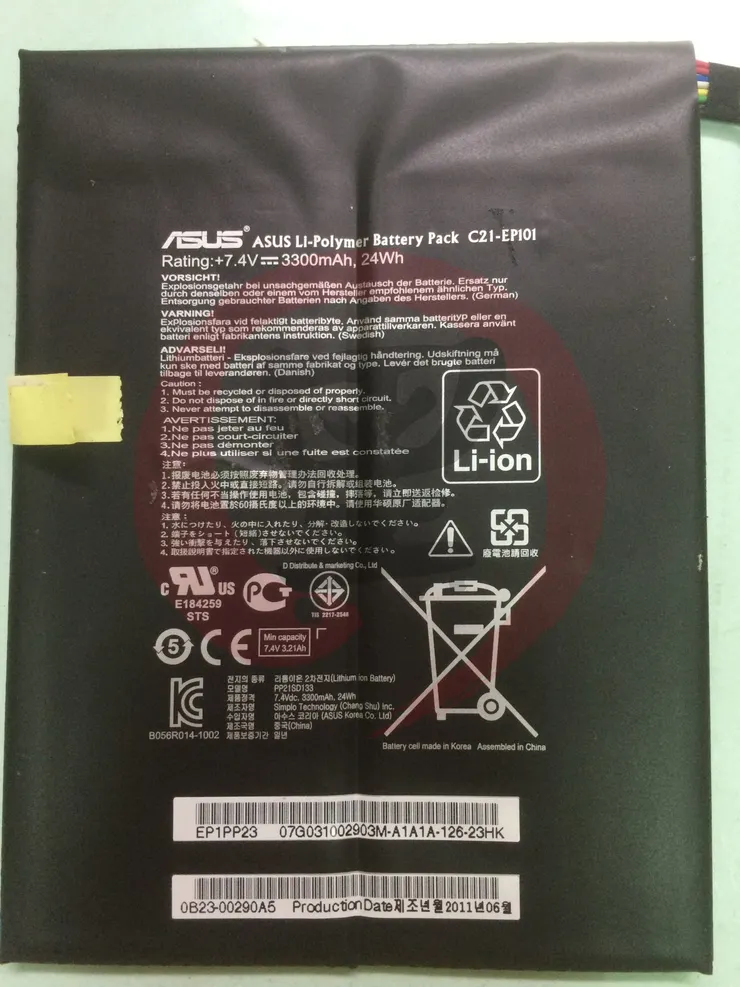

花了一點時間，將電池拆除
雖然電池跟部份排線都拆了，但看起來，要把主板取下，還得下不少功夫

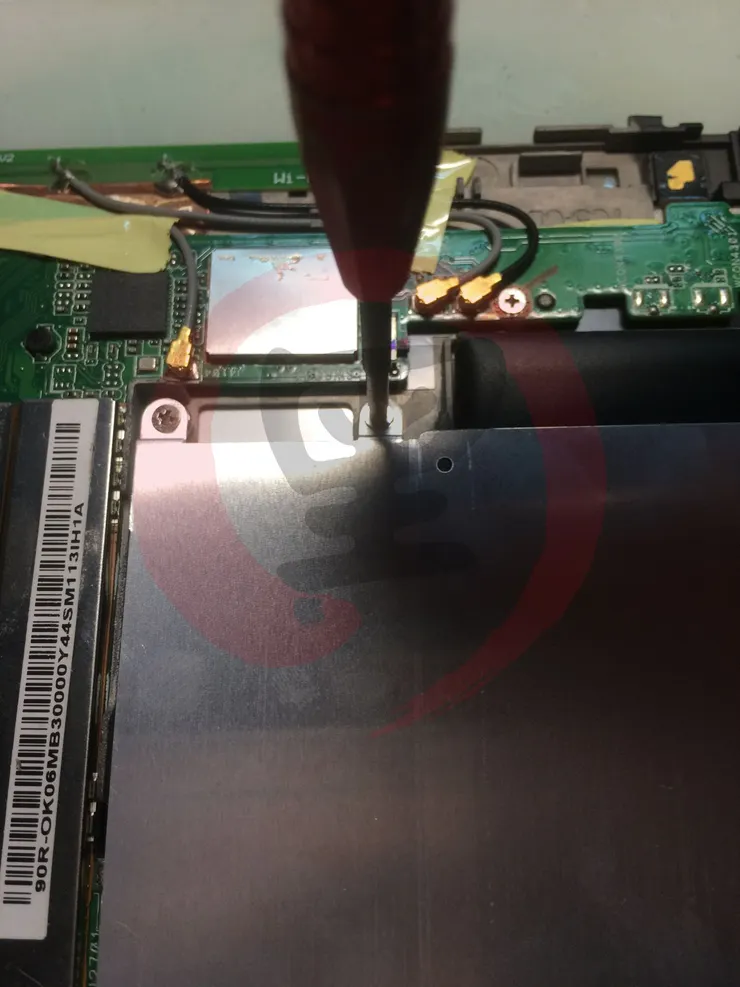

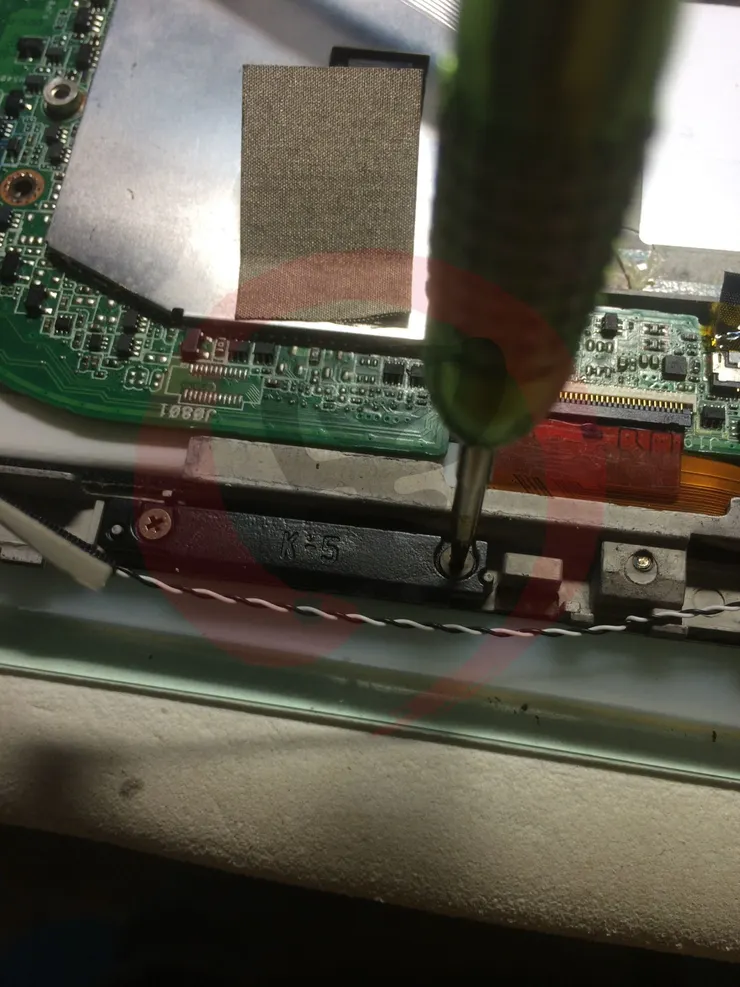

拆螺絲
拆檔板

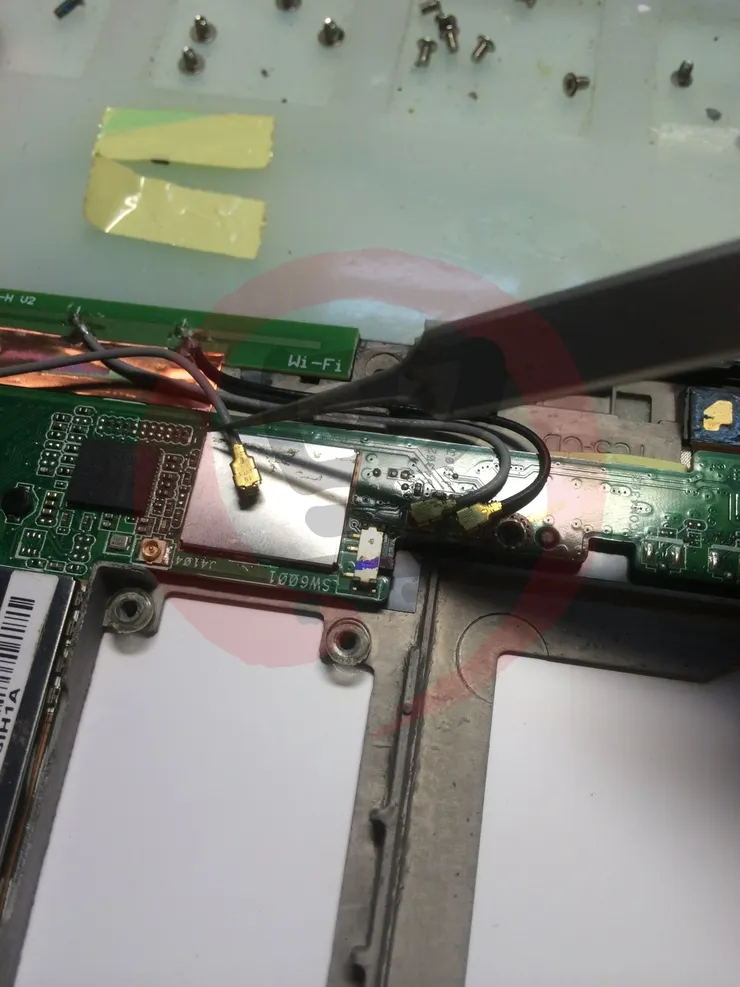

拆天線

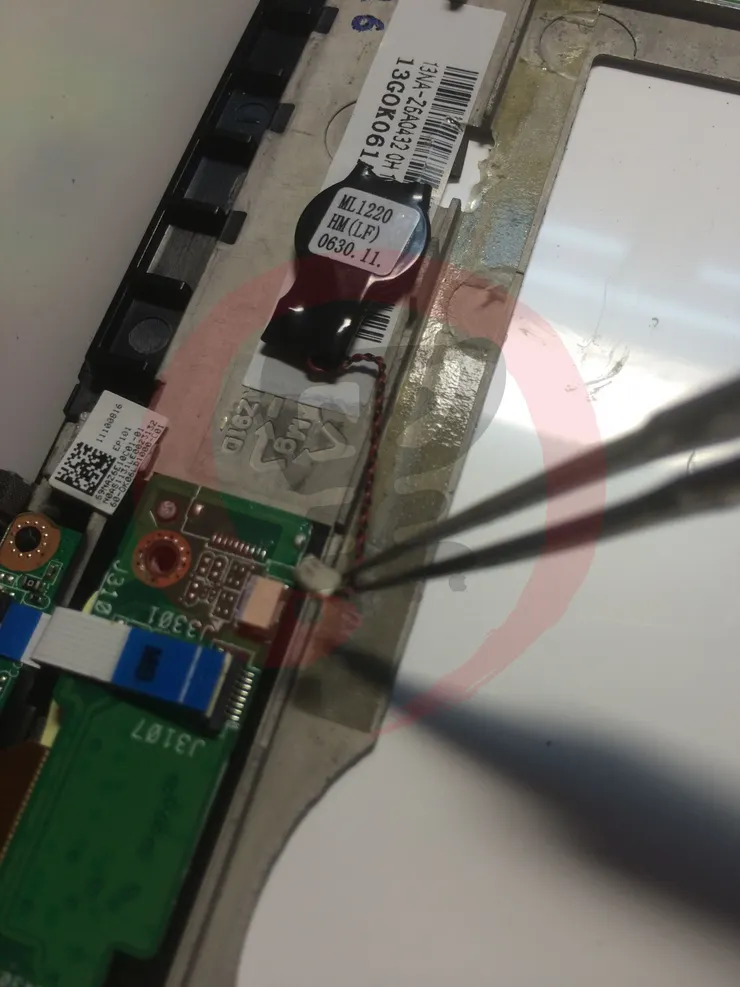

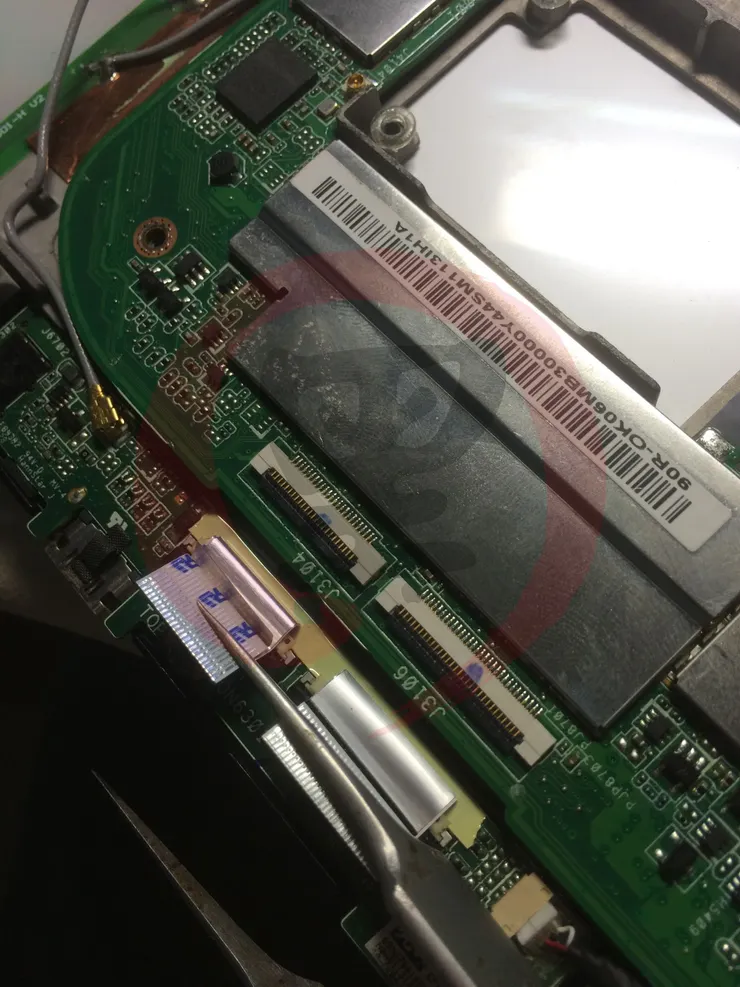

拆排線
拆排線
還是拆排線......:'(
排線...都是排線....

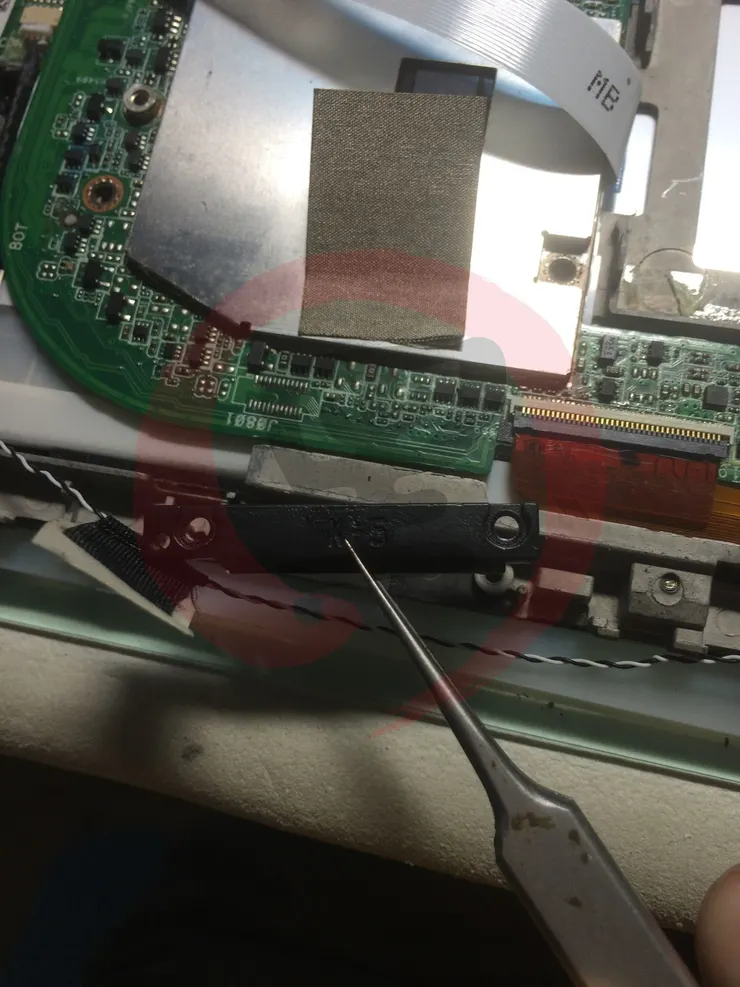

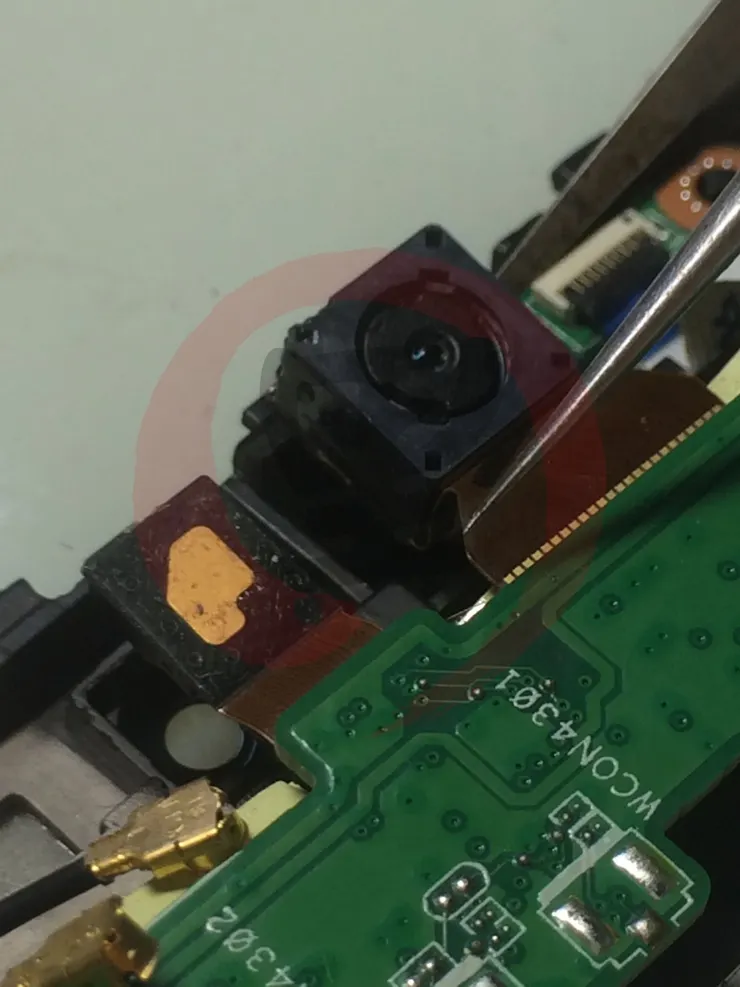

鏡頭排線是在主板背面，而鏡頭卻是卡住主板，所以只能先挖出來，不能拆除

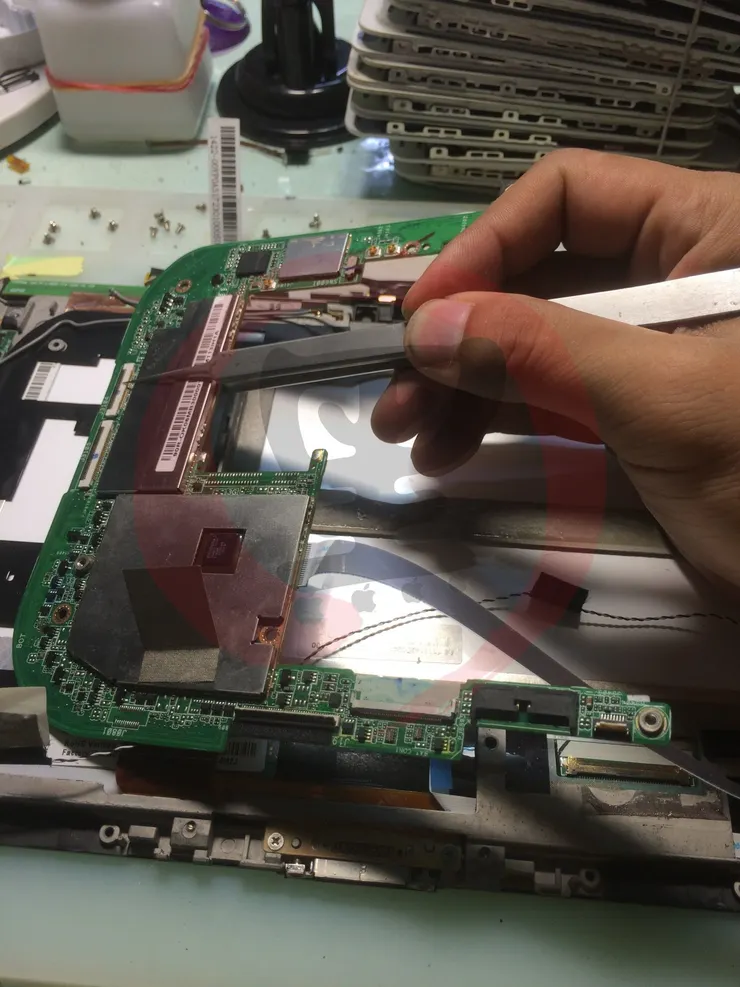

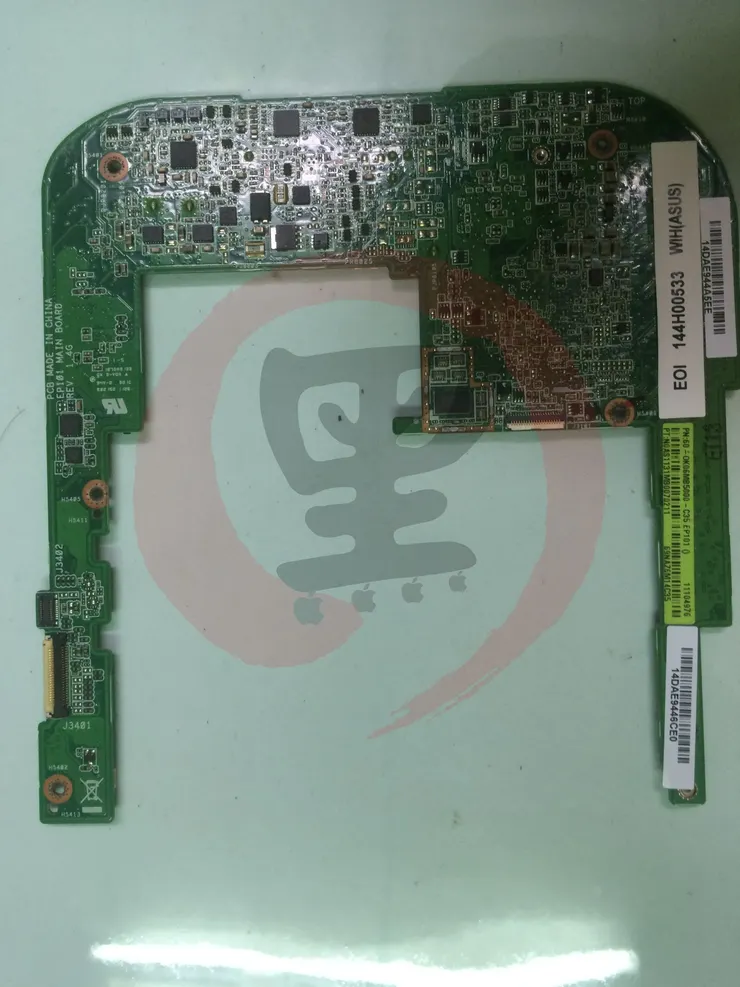

終於可以將主板取下了

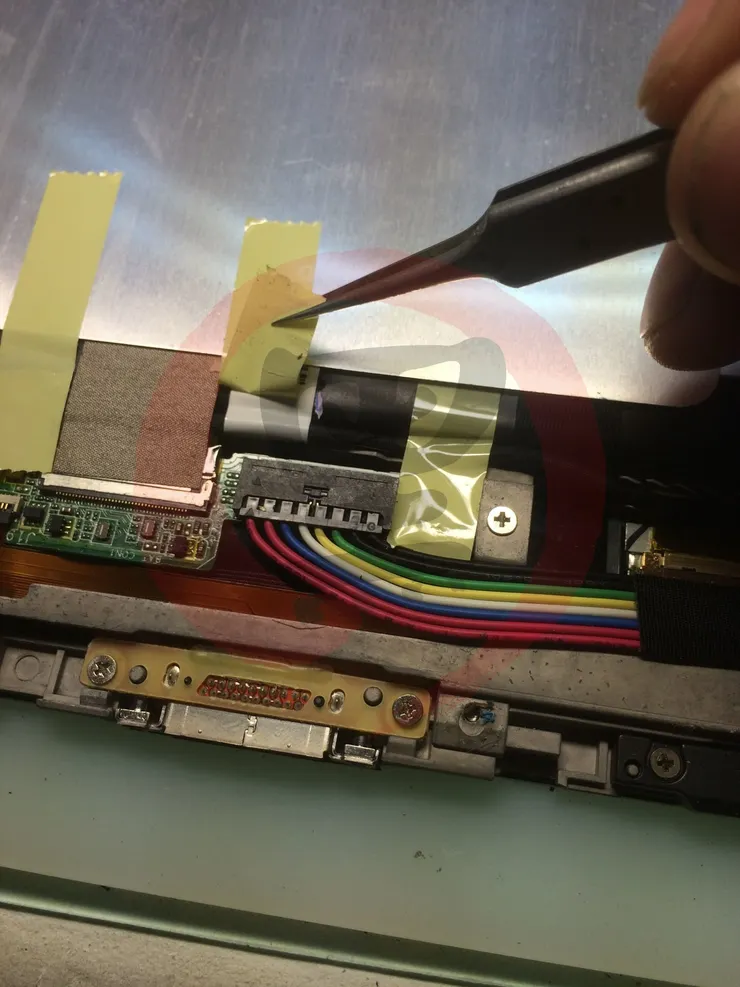

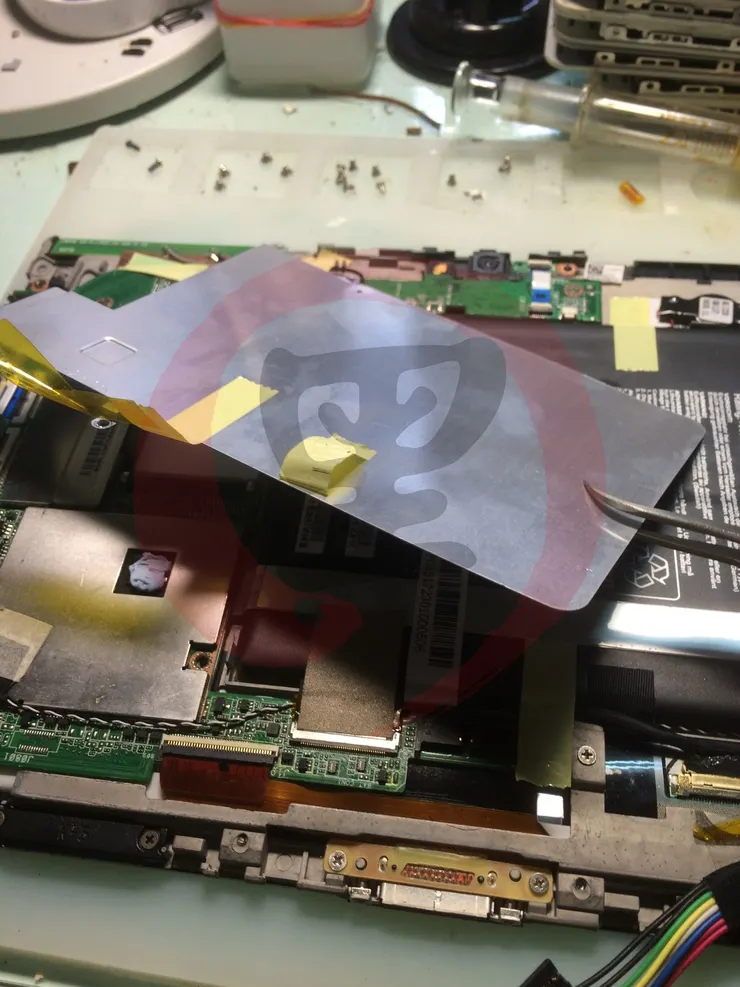

拆除前後鏡頭前，還要繼續拆背面的膠帶

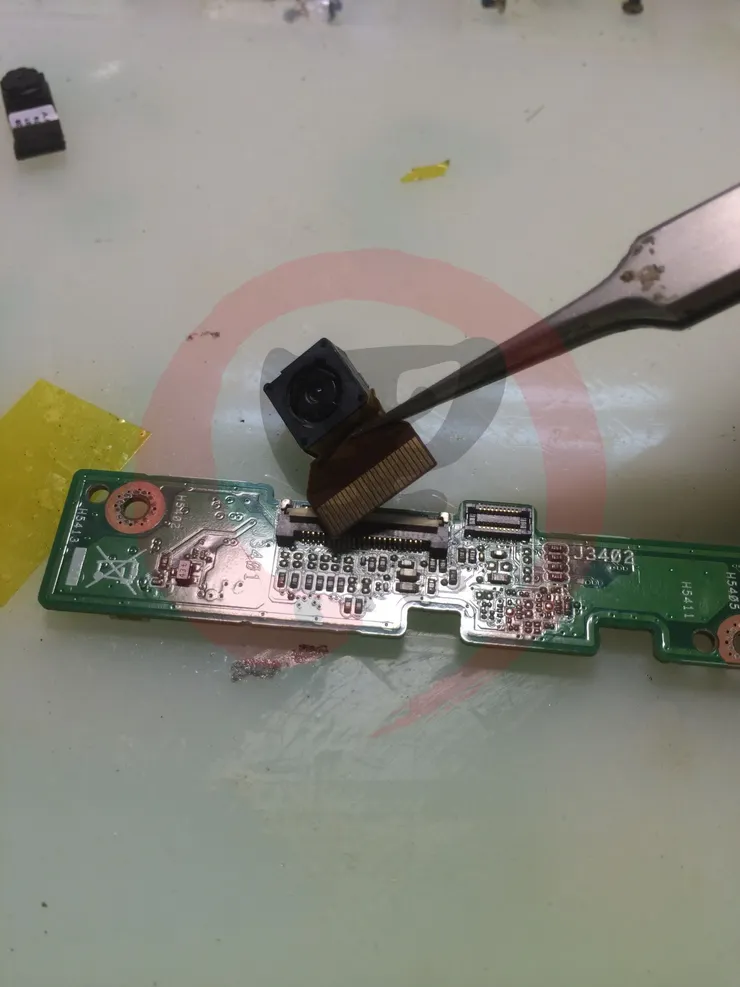

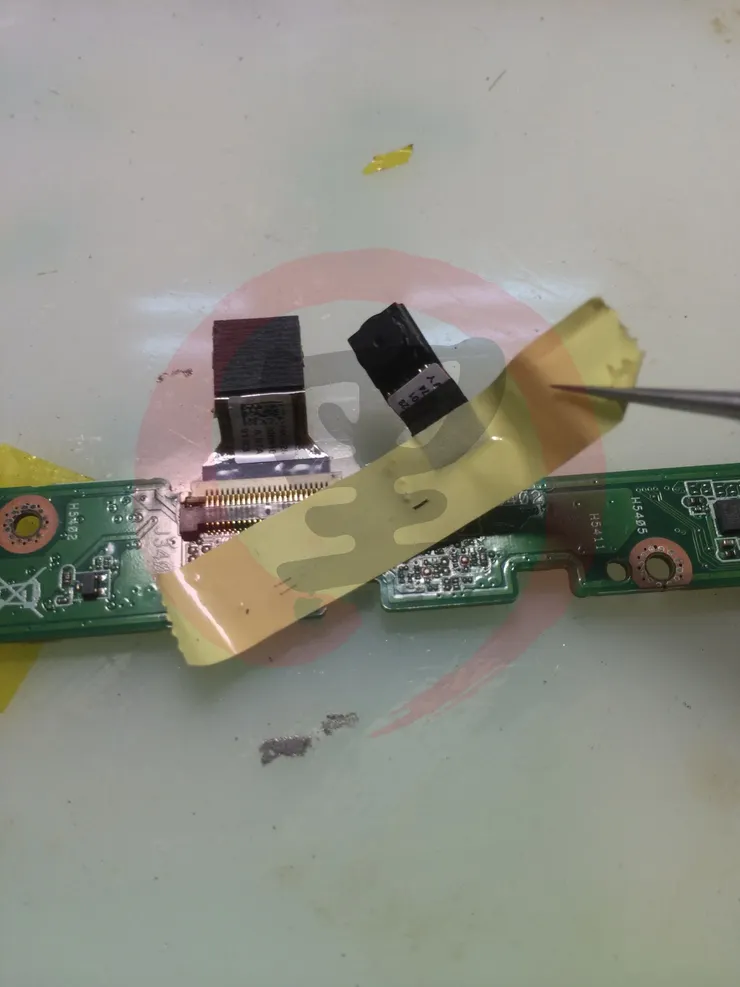

終於將二個鏡頭取下了
。

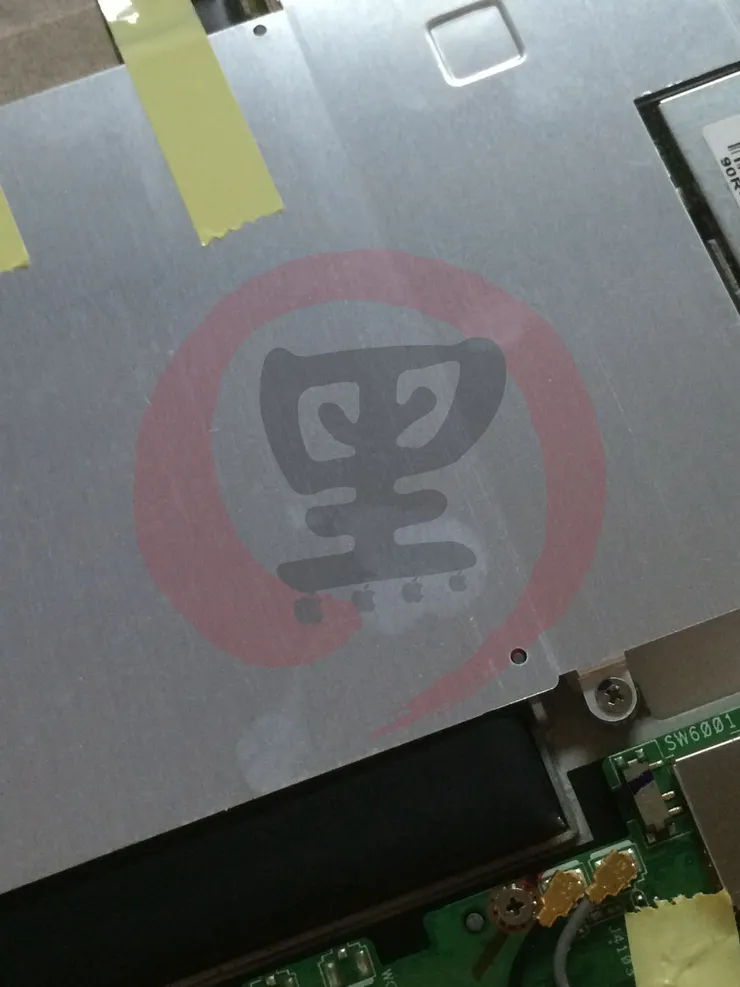

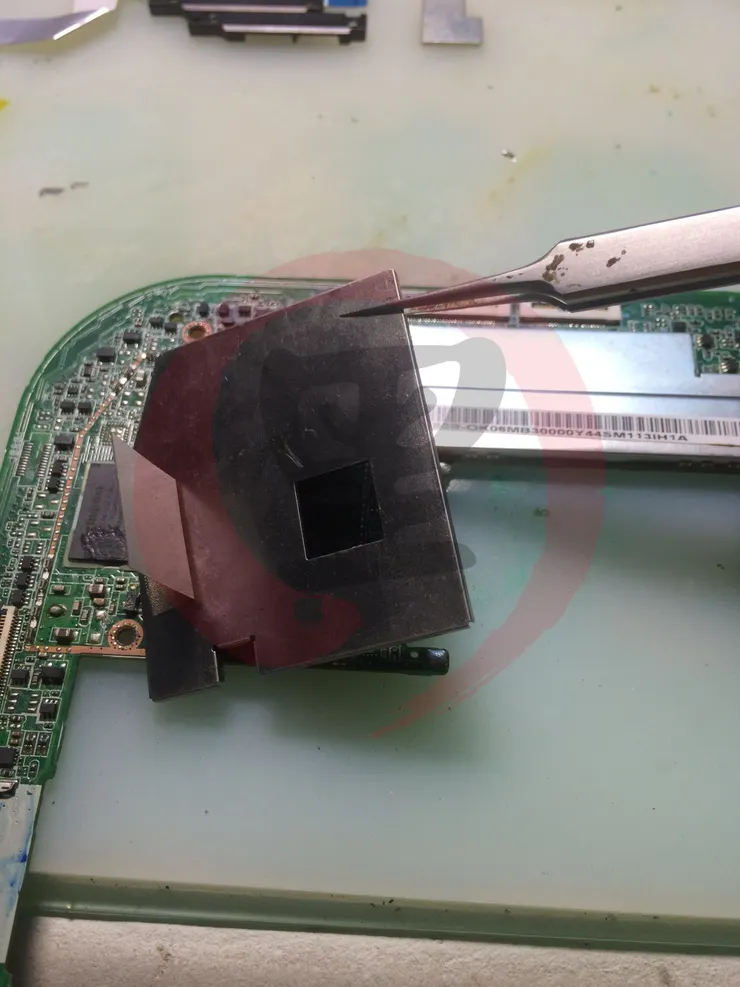

將金屬蔽避板取下

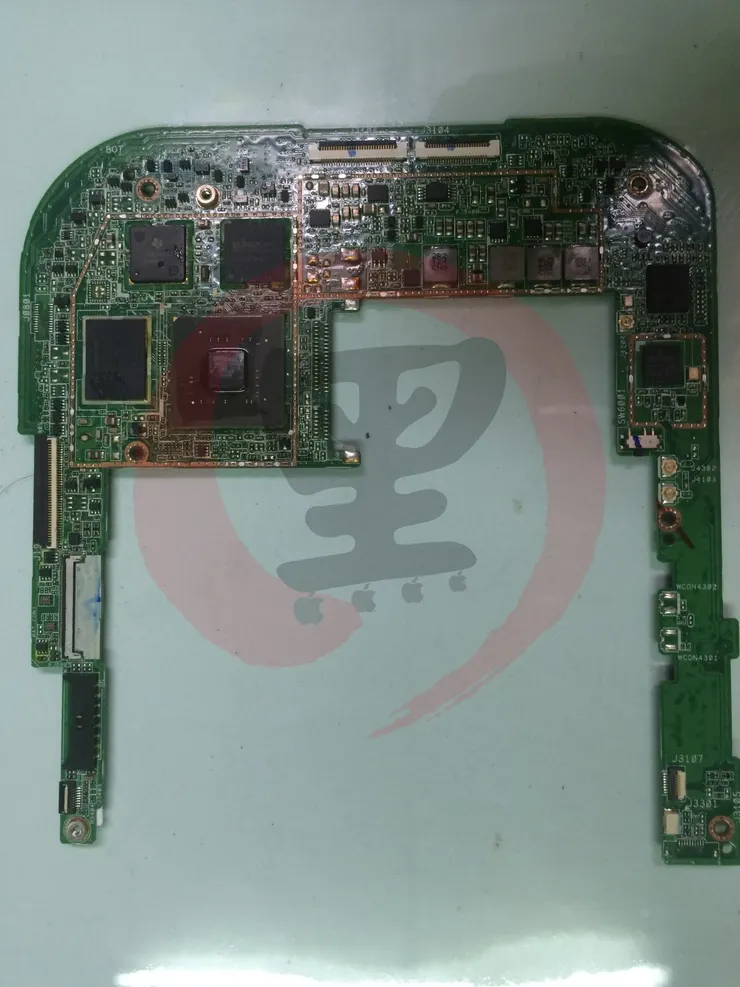

終於看到主板了
拿到顯微鏡底下，可以看到，這是 NVIDIA® Tegra™ 2 雙核處理器

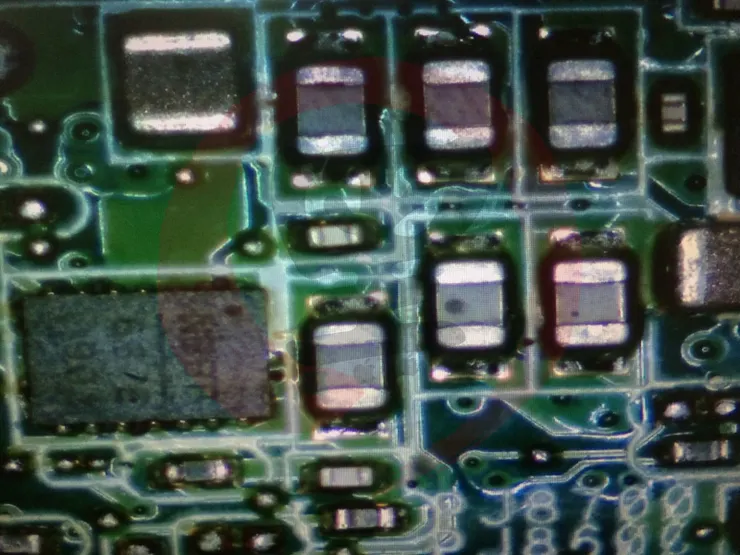

看到其它電子元件，有輕微受潮

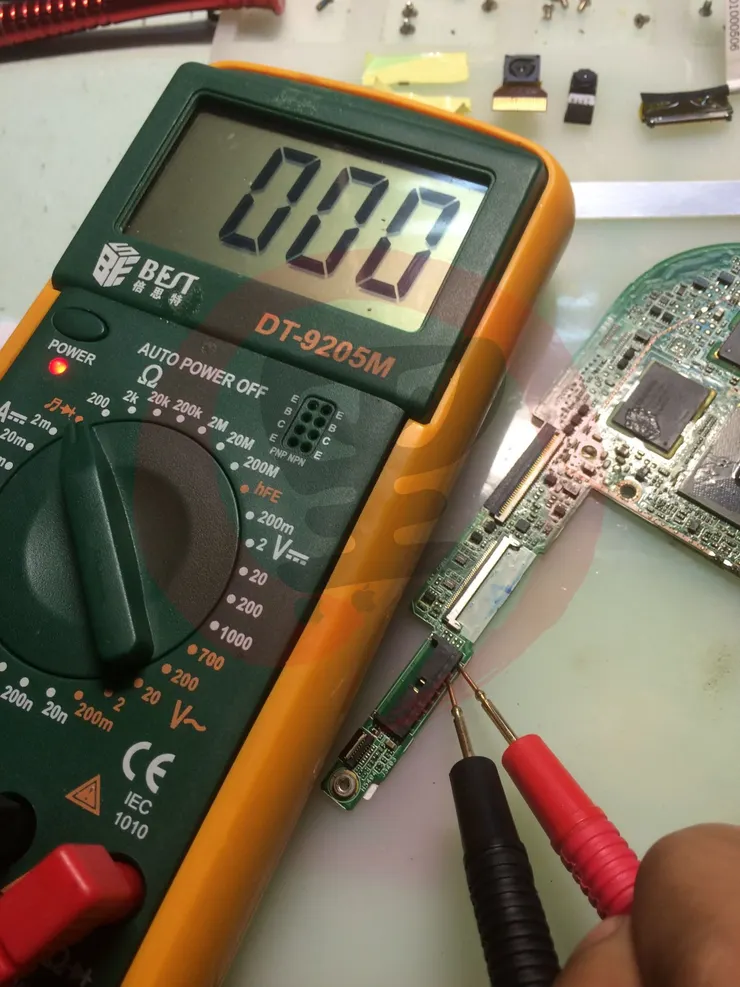

測量一下供電座，接口是紅二黑二，測量是否導通

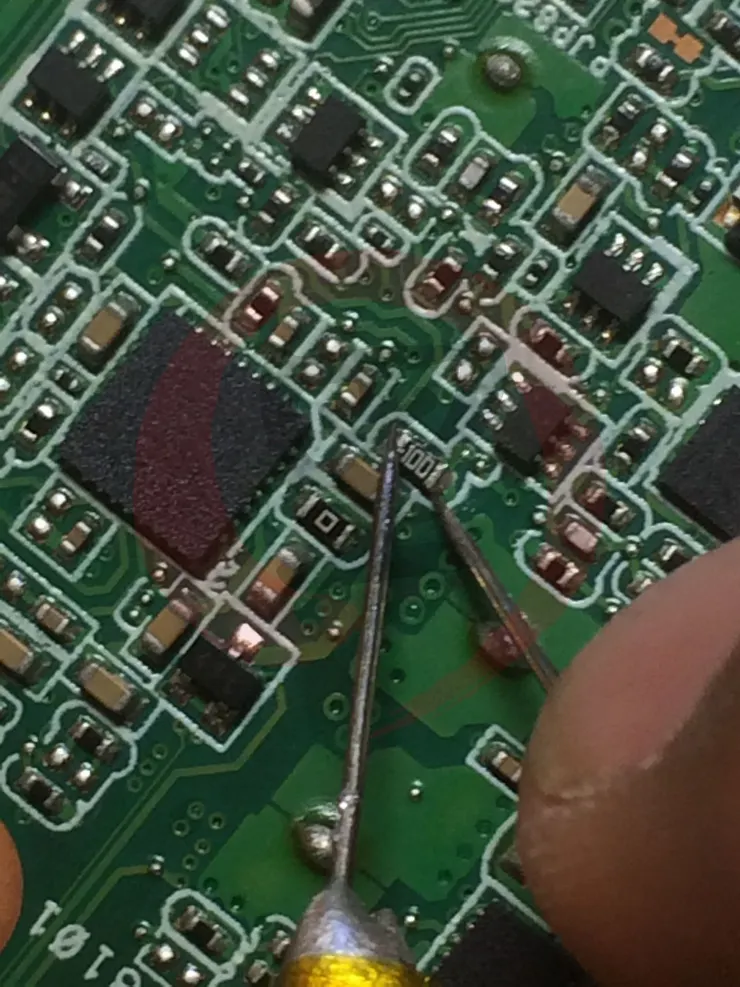

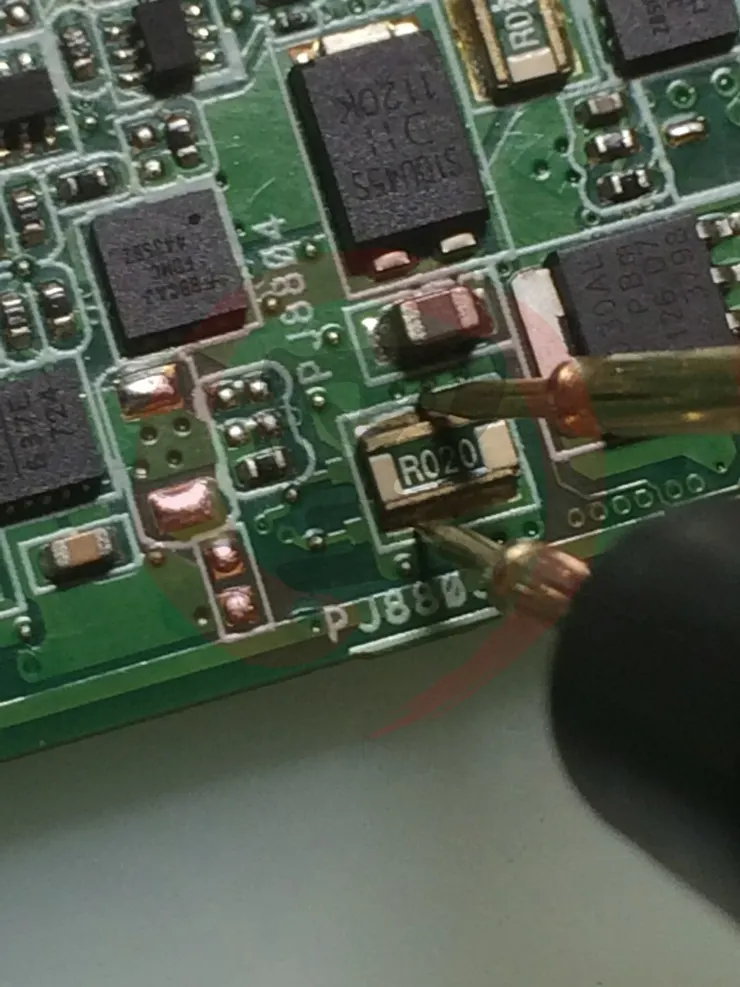

測量電阻 R020 但因為數值太小，黑手的電錶顯示不出來
直標法的電阻，這顆就可以測得數值 0.10

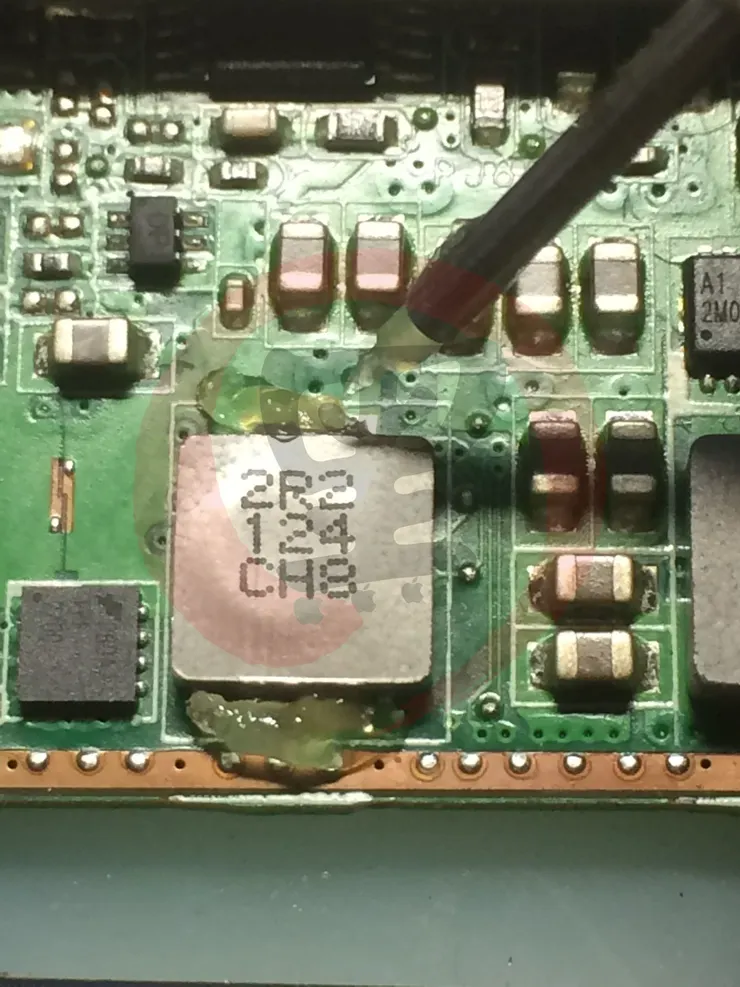

測量電感的時候，發現一顆 2R2 是無法導通的

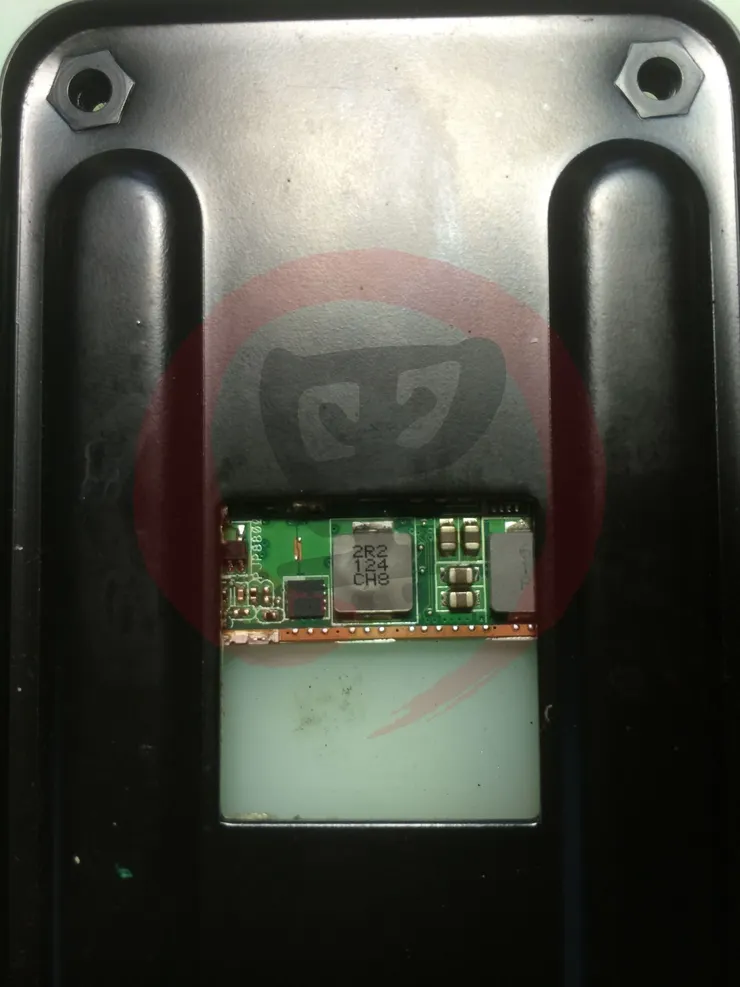

使用固定座將主板固定

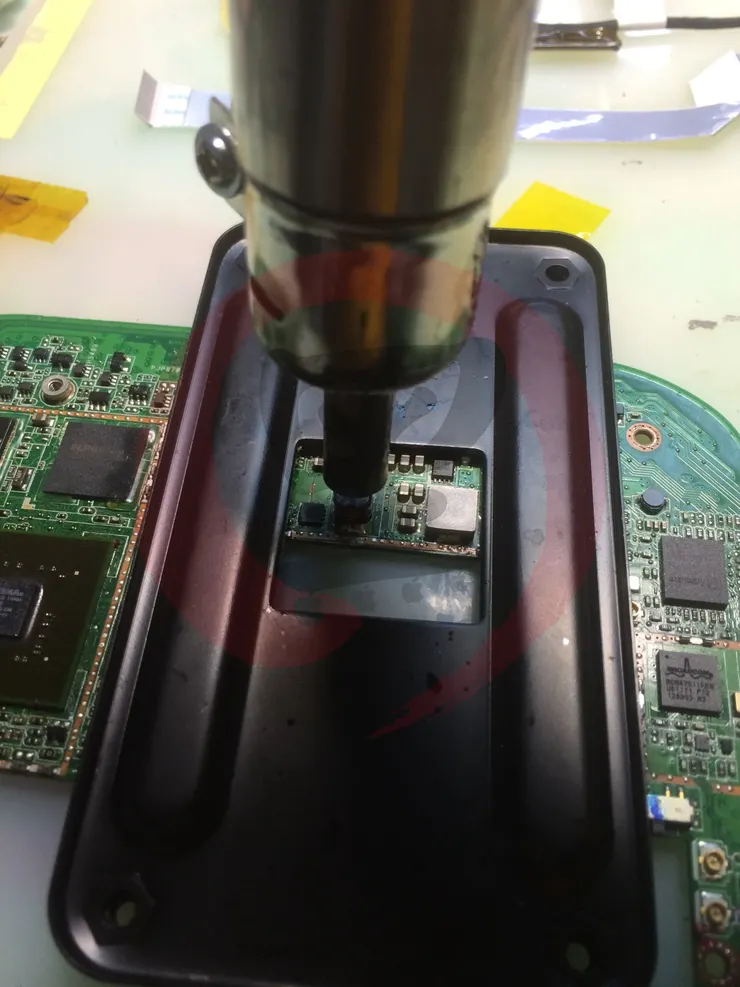

加點焊油，使用熱風槍

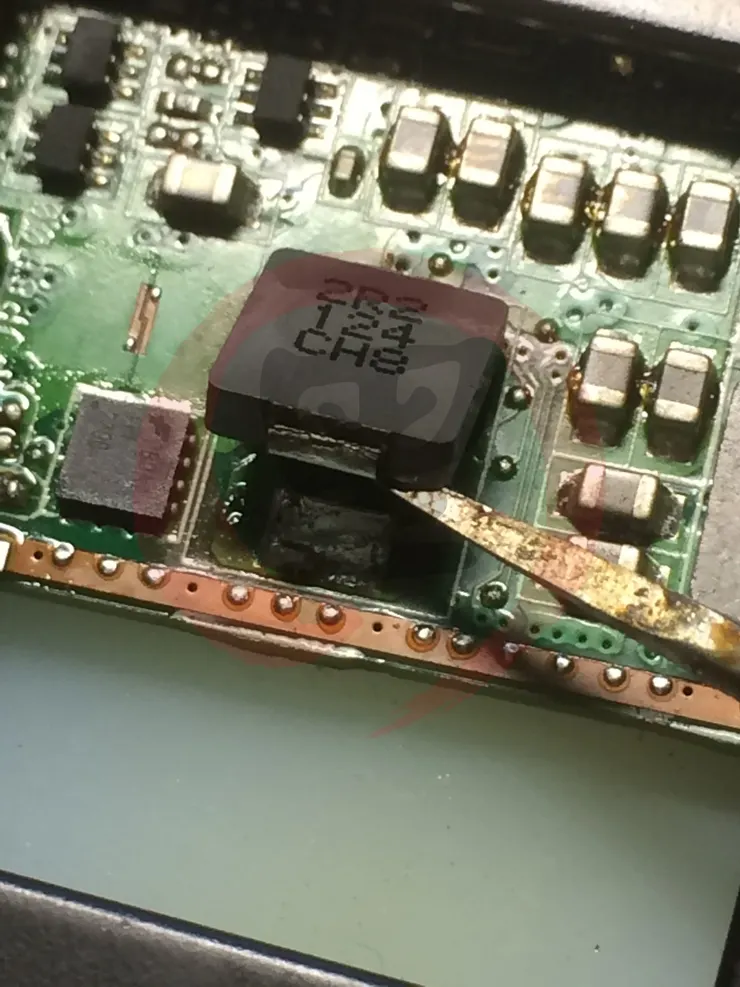

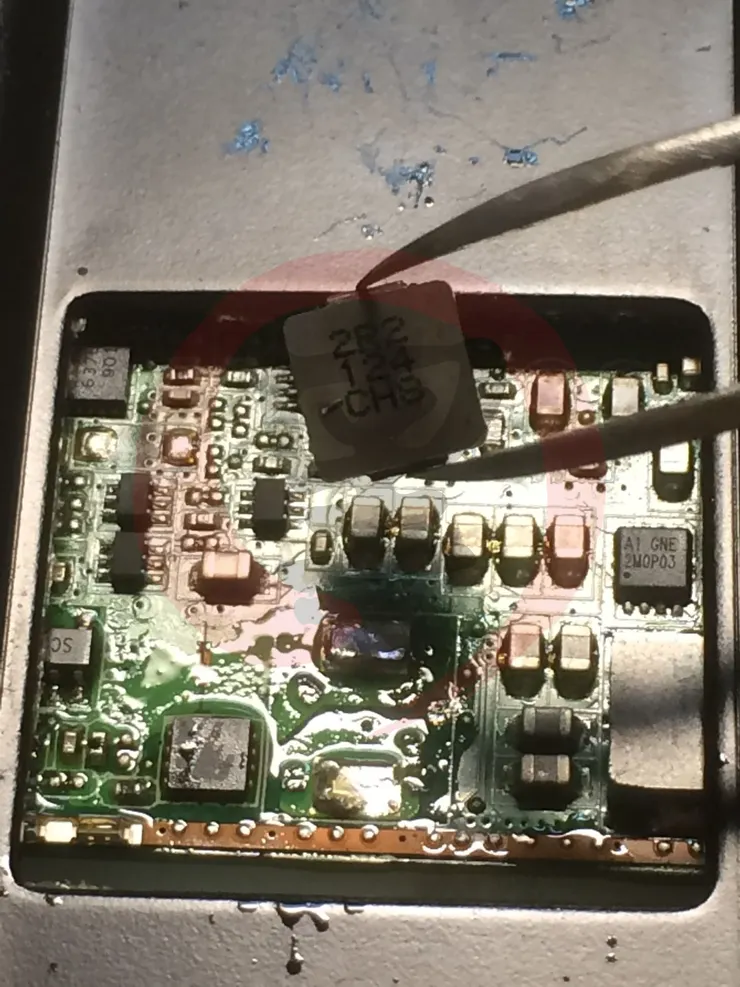

用攝子將元件從底部撬起
花了一點時間，才把它取了下來’

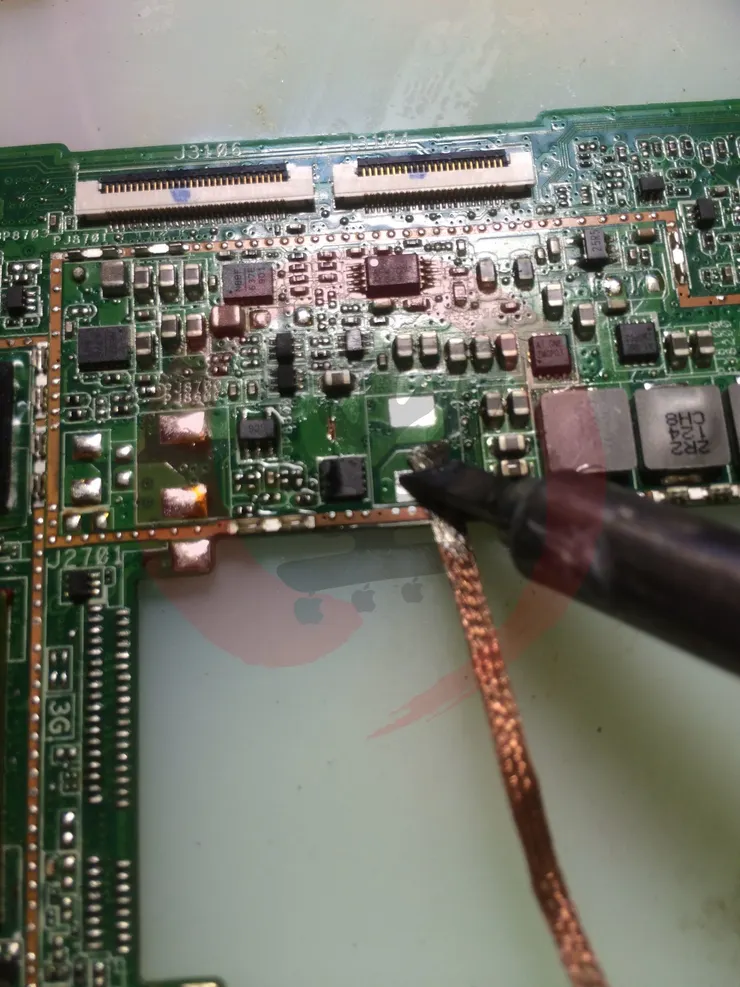

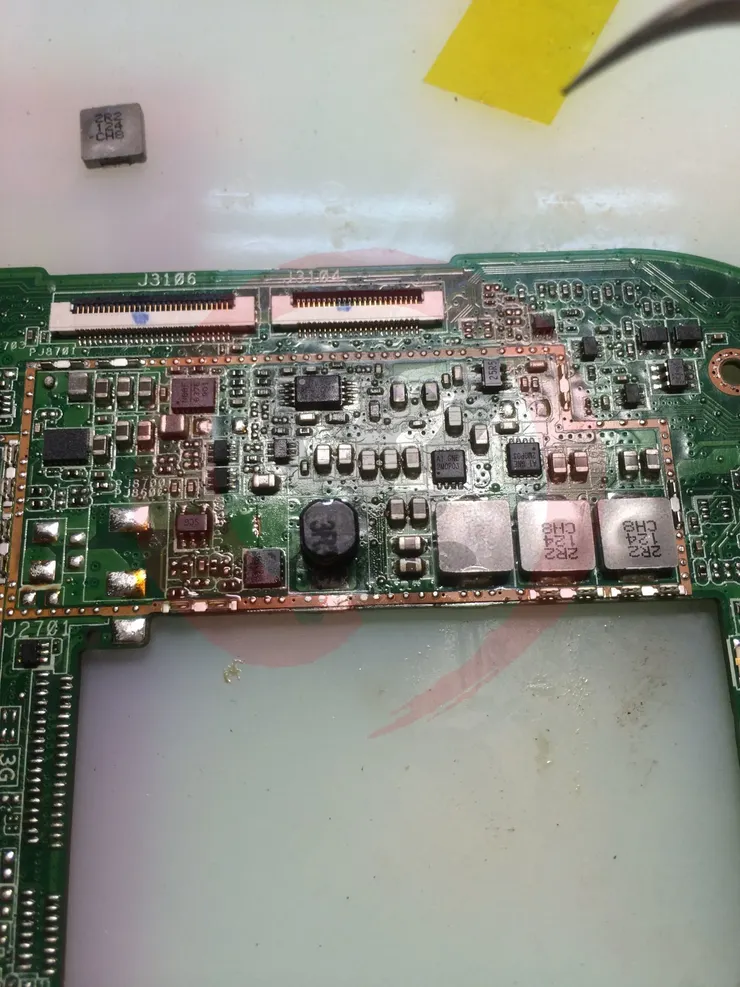

使用吸錫線將錫托平
另外找了一顆元件，來代替 2R2 的部份
一樣使用熱風槍，將元件焊回主板

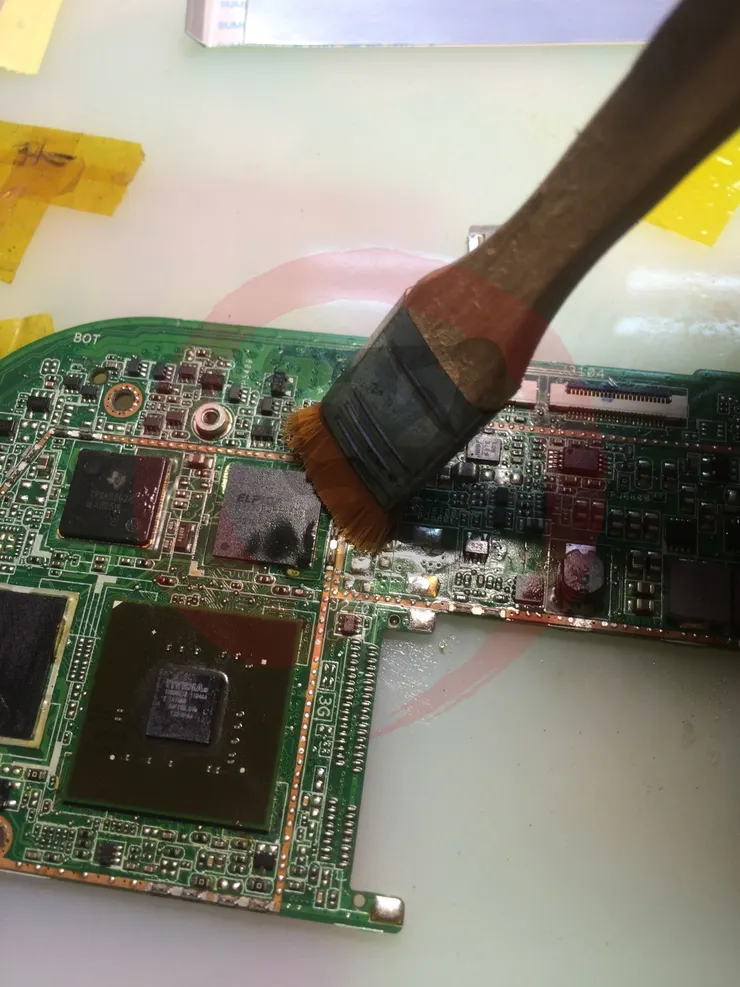

使用洗板水清理焊點與其它有氧化的部份
因為沒有 TF101 的電池，而且也沒有 TF101 那種特殊充電器，就找了一顆廢棄的電池

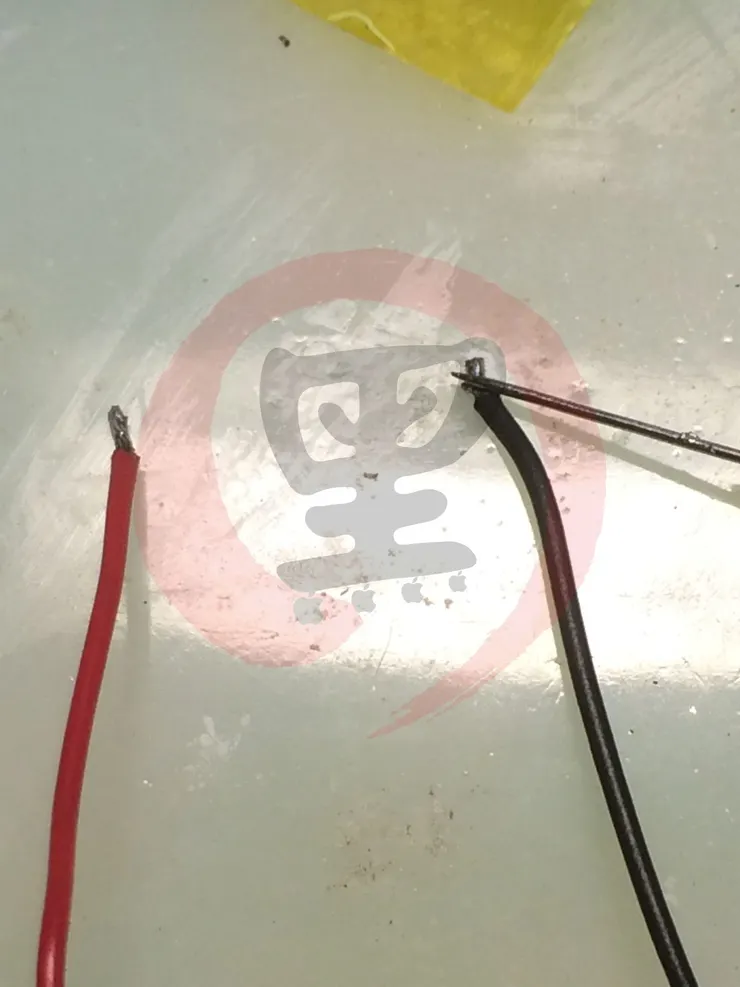

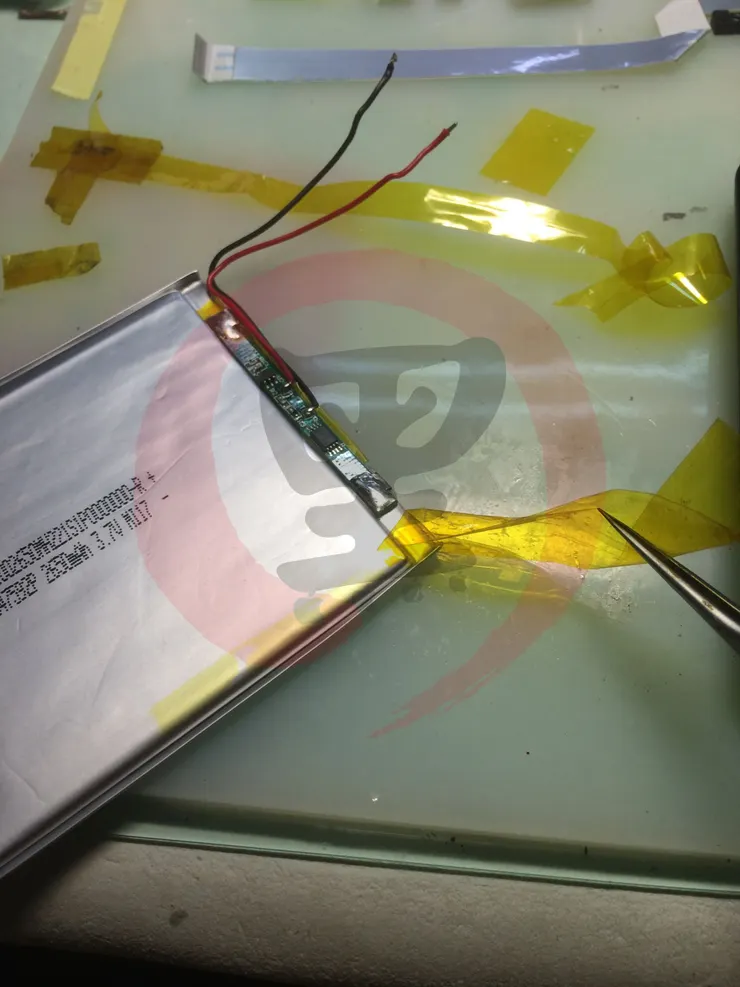

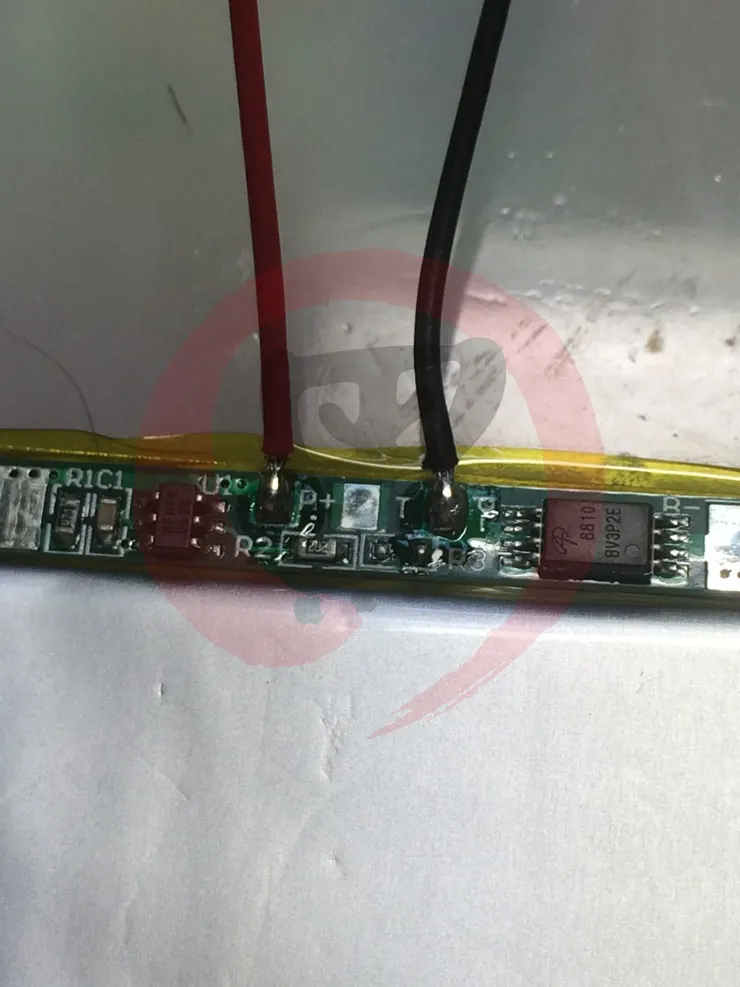

把電池小板取下，在將二條電源解焊

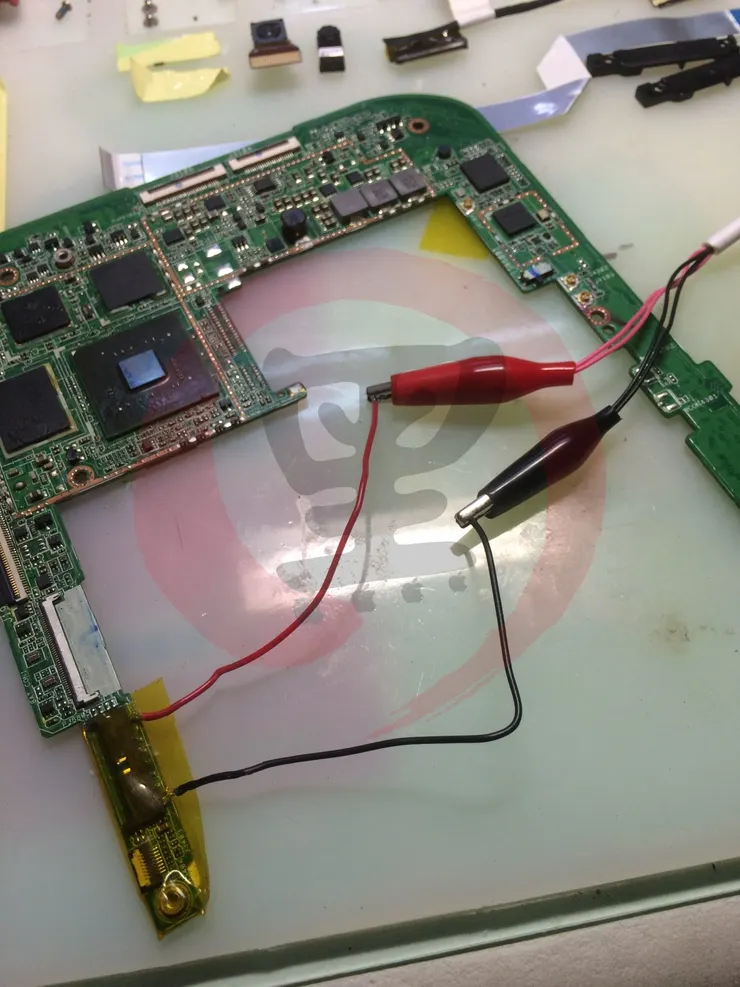

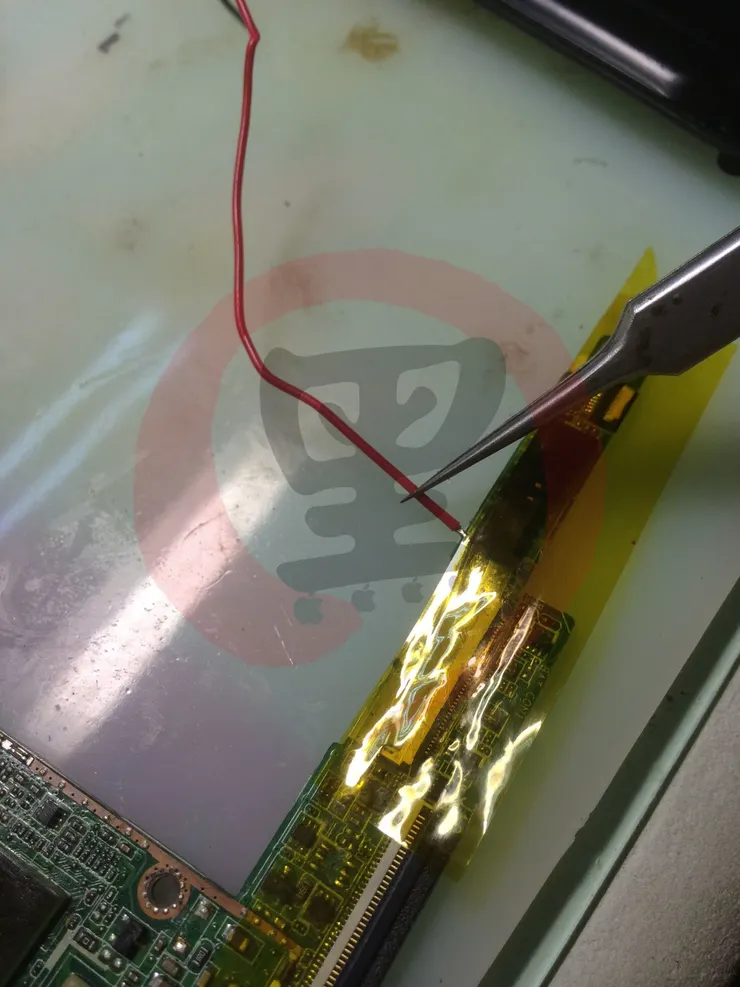

將解焊後的電線焊在 TF101 主板供電腳位上
焊接完後，使用三用電錶測通
測試夾電

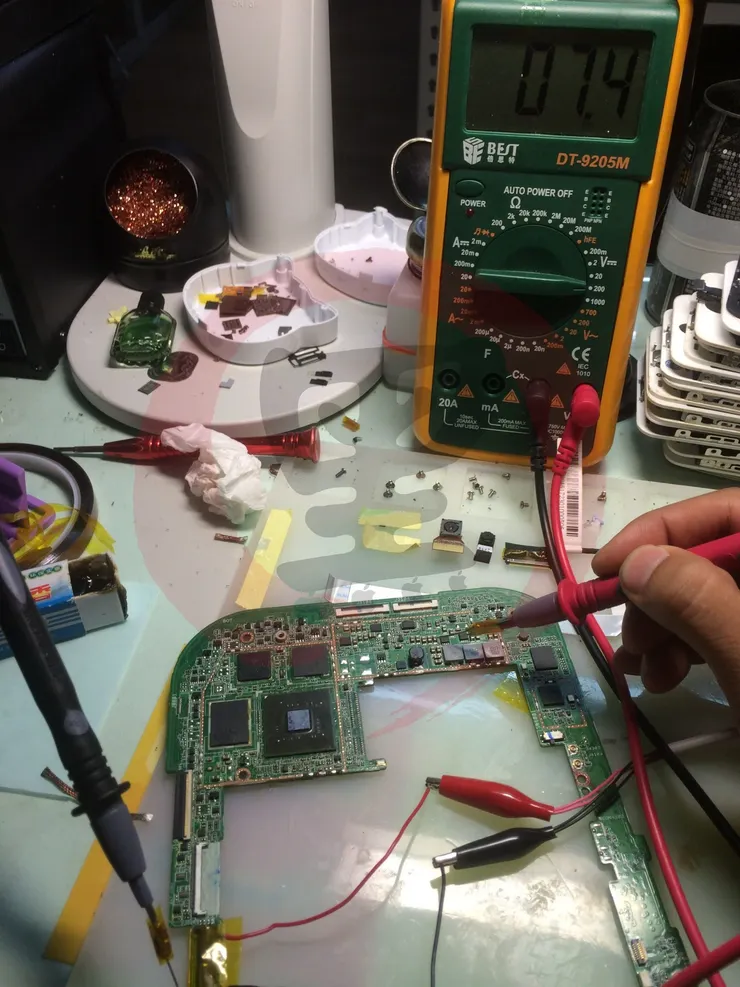

電源供應器上電 7.4V ，並且使用三用電錶測量，有無滿足待機電壓條件

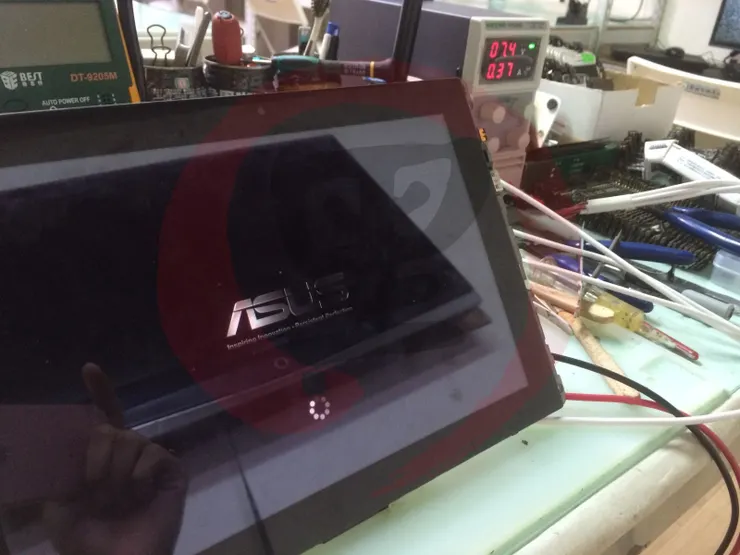

就是那個光，有畫面囉....

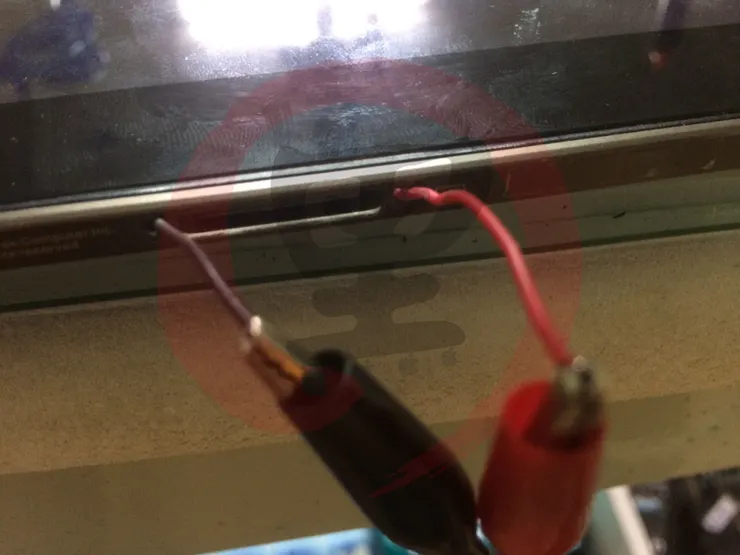

最後將紅黑二條線，直接從螺絲孔的位置走出

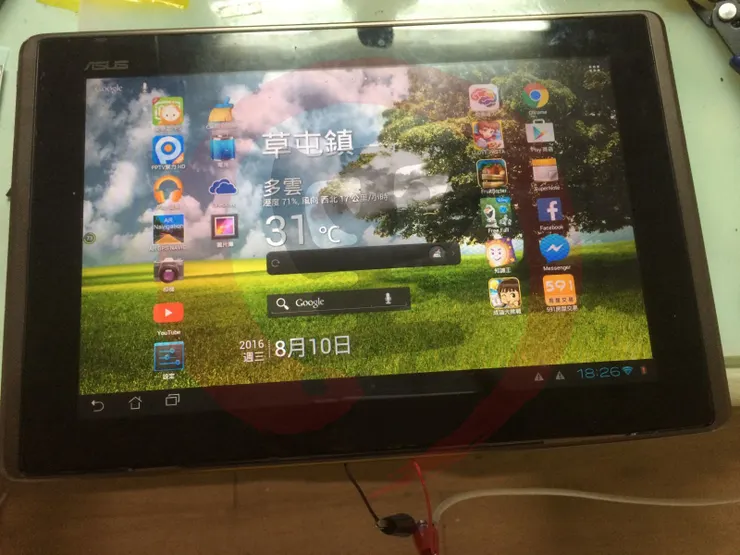

裝機完成，並且使用電源供應器，持續輸出，用電瓶已經落伍了，硬上穩壓電源供應器，這才是王道啊！（只是速度好慢，抓不抓的到暴鯉龍啊......）
