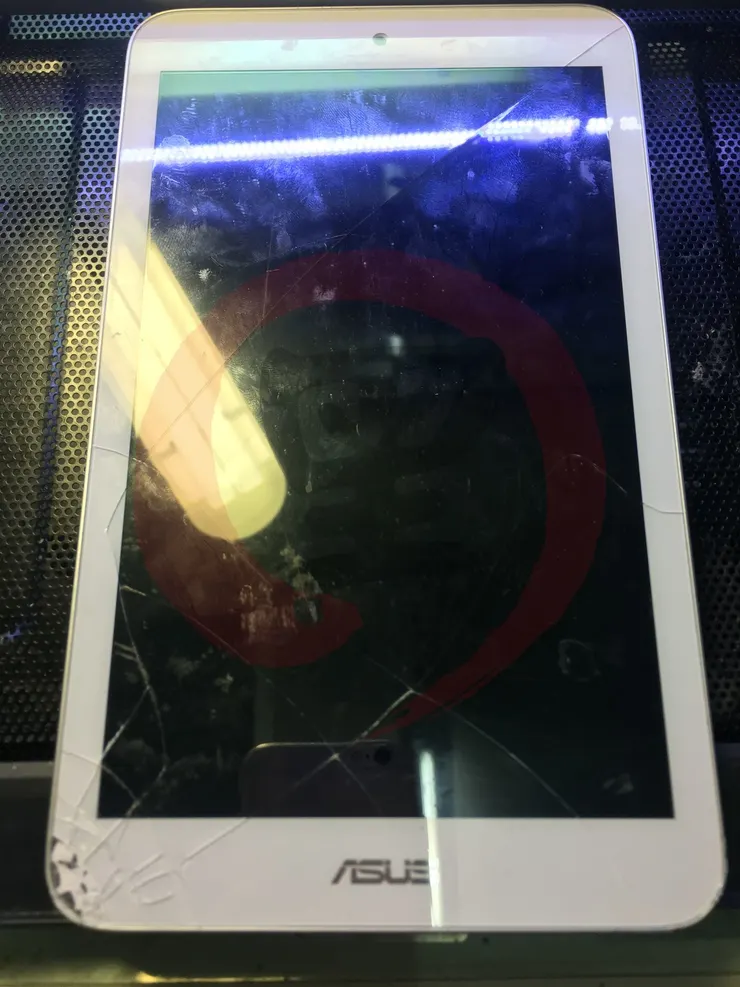

各位好,我是台灣黑手,黑手的黑,黑手的手,這是一台 ASUS 的平板,目前好像是摔破的樣子,無法開機沒有反應

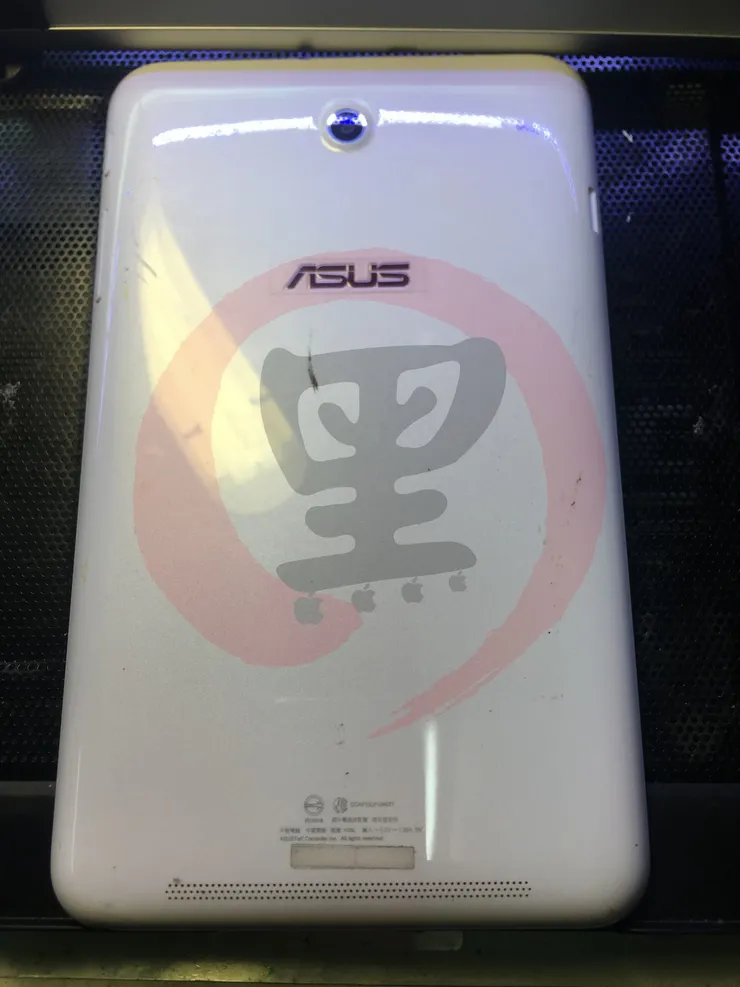

背面看起來還算可以,就是有一些年代的泛黃感

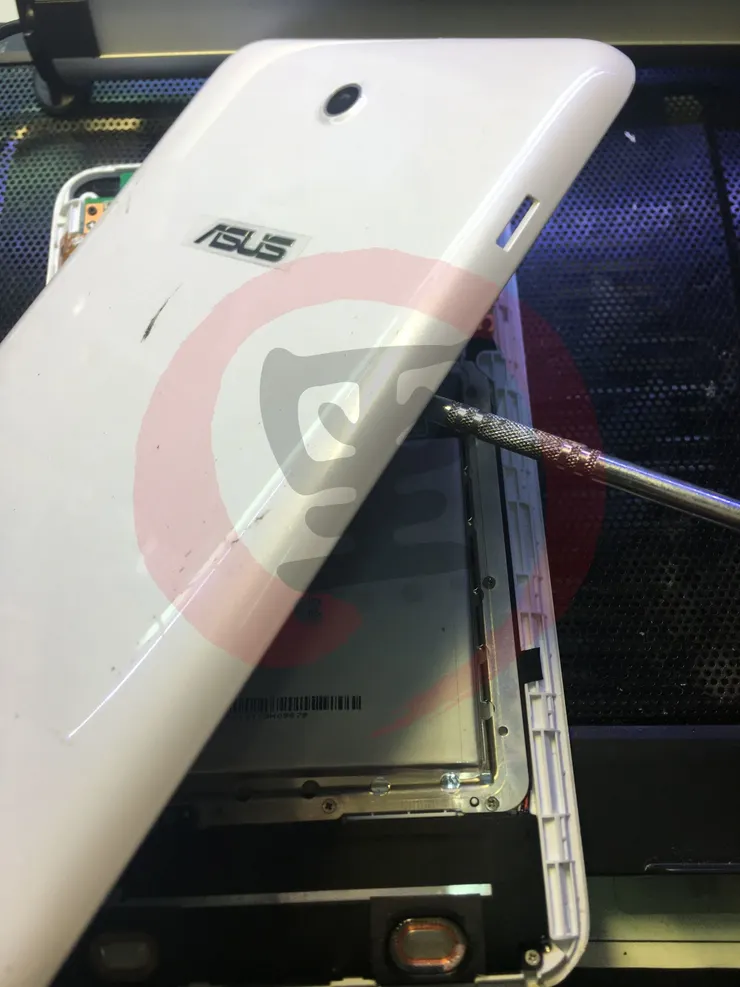

先使用撬棒將背殼取下

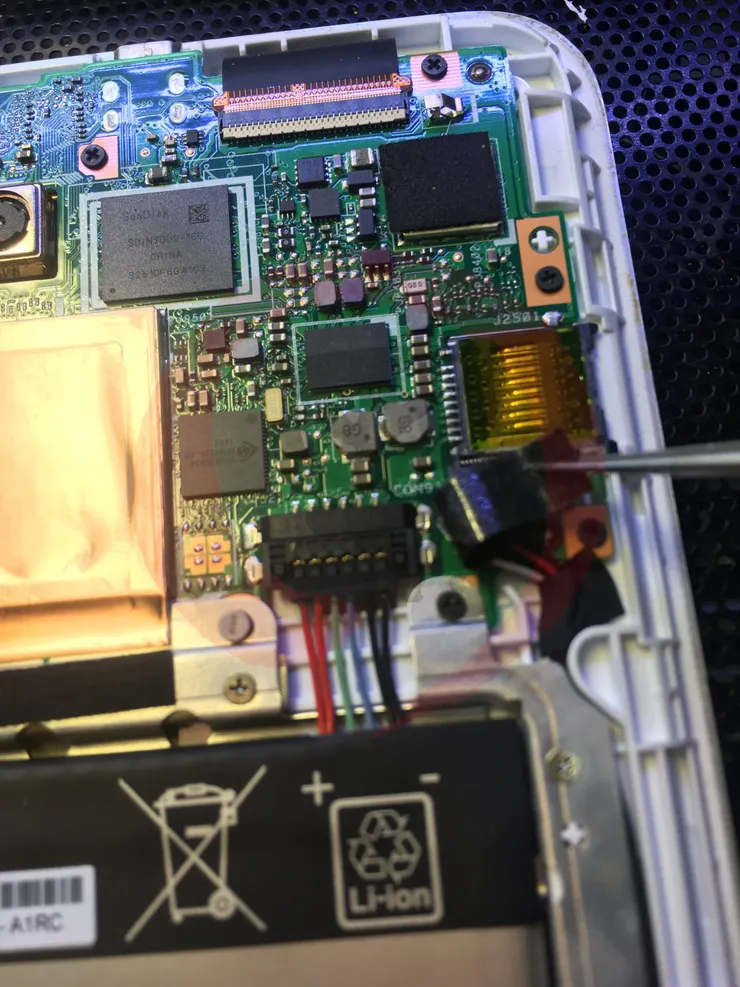

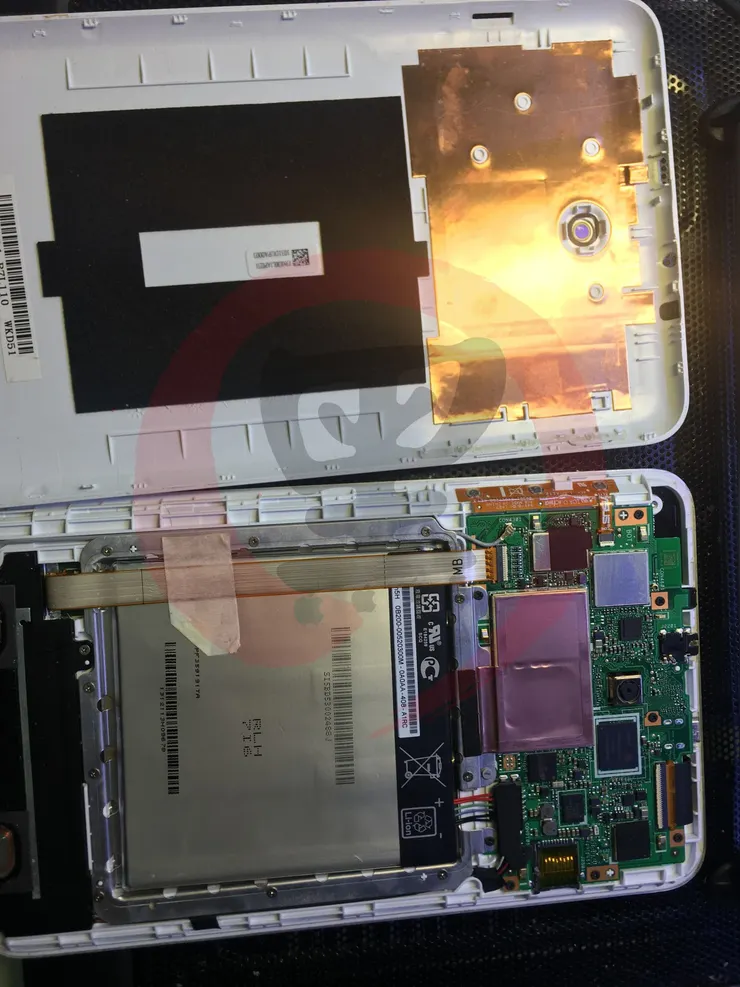

分開後,就可以看到面板結構了,主機板在上,電池在下還有一些排線等等

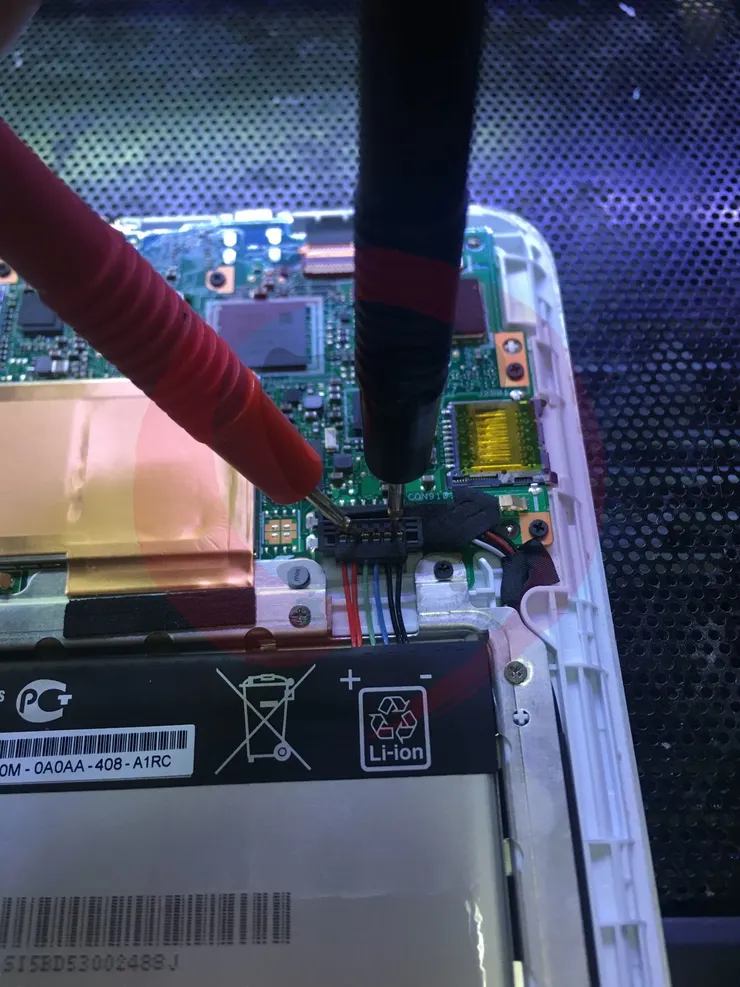

首先一下要測量 B+ 的供電是否正常

測量後發現有電壓,但依舊無法開機

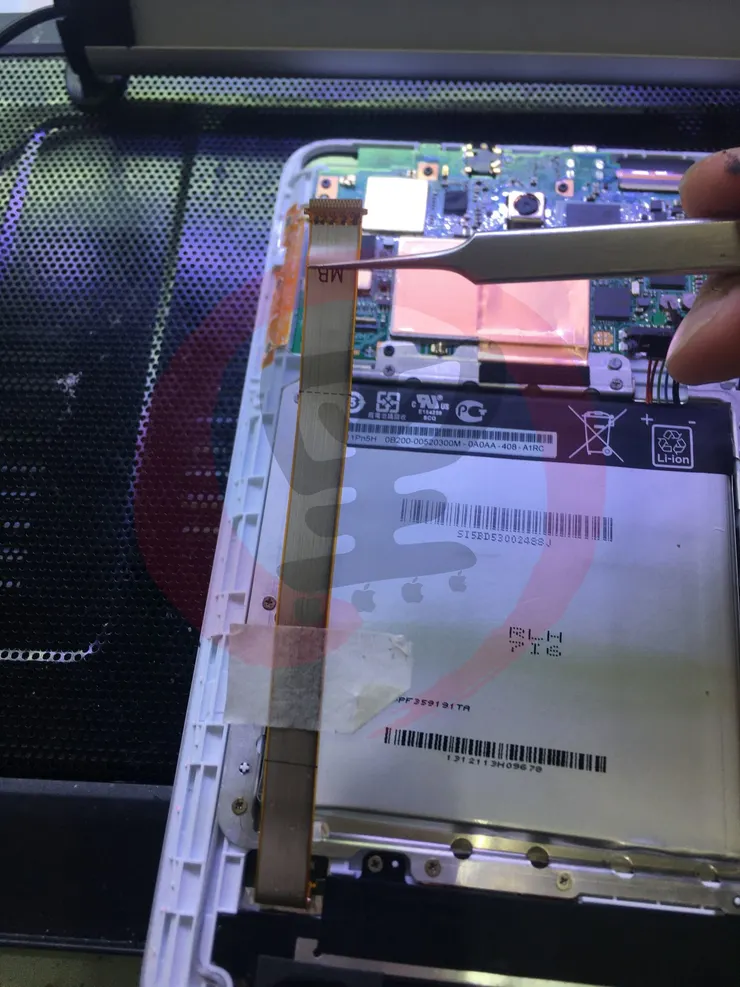

開始將主機板卸除

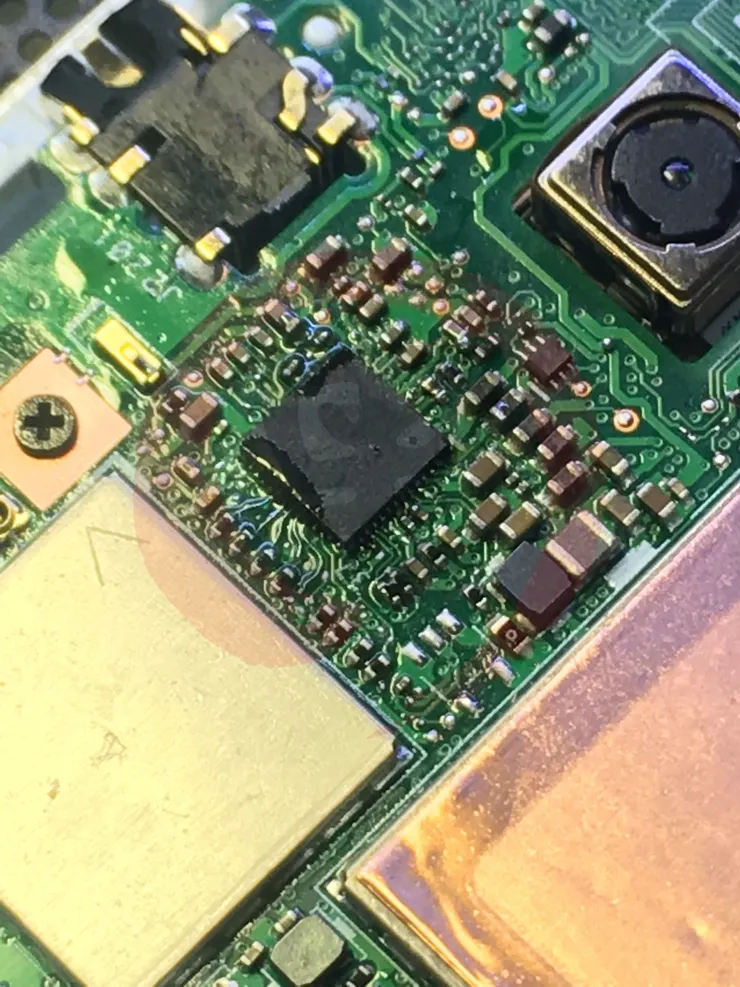

因為沒有這台的電路圖,所以沒辦法查,只好用傳統的方式,看開機電流,同時測量供電出來的時候,在測量時,發些有一個區域的電壓都沒有出來

電壓不出的原因有很多,俱體我也不曉得,因為沒圖看,同時不是太新的機子,也找不到相關的主板來做交叉測試,只能先土砲一下,拆下在說

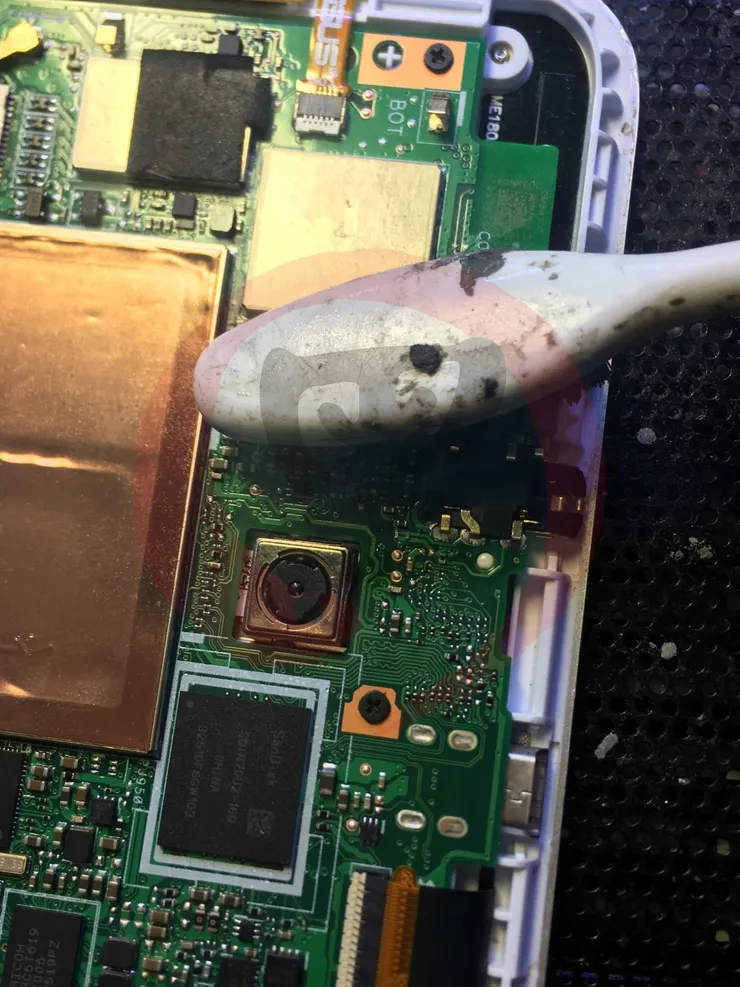

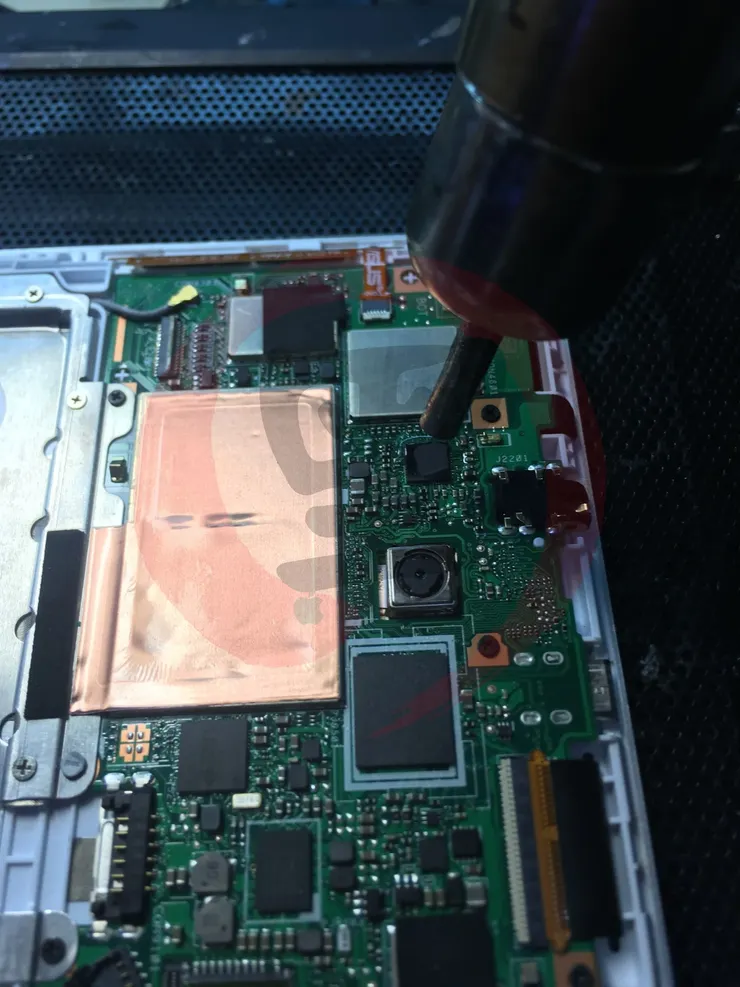

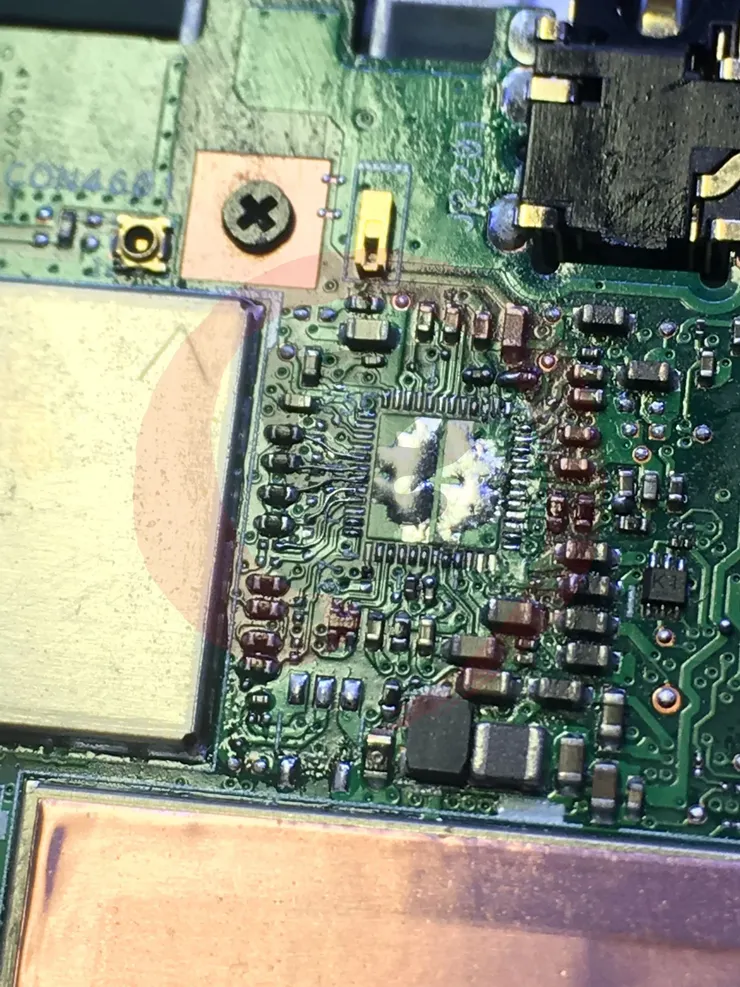

花了一點時間,將晶片取下

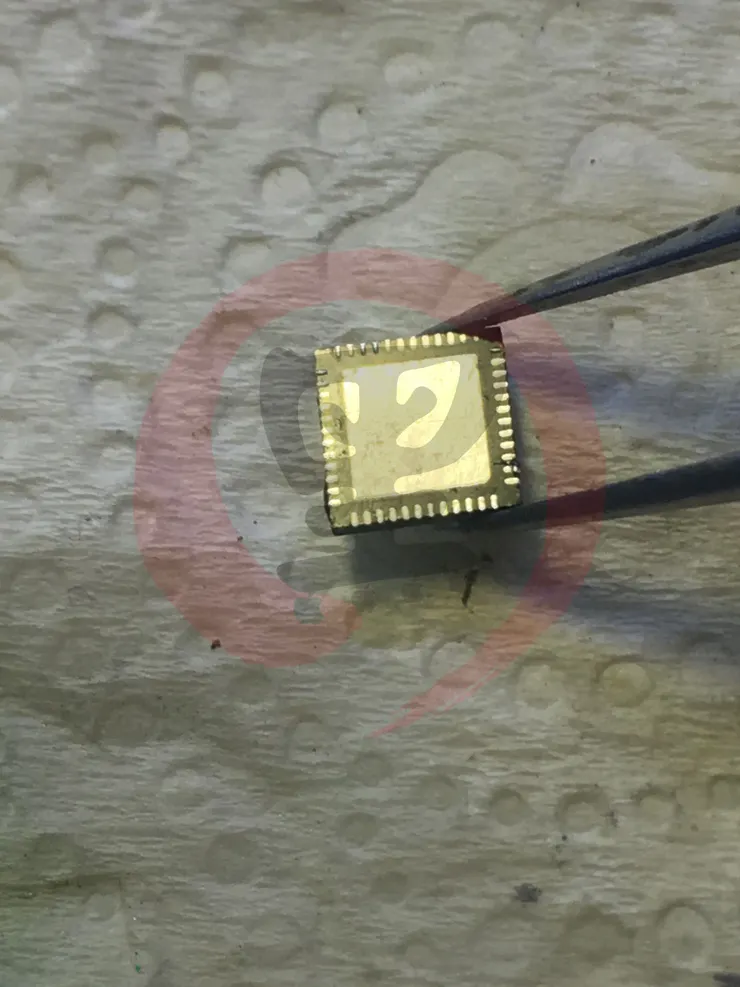

晶片取下後,發現引腳對外都是開路的,因為這裡沒有太多的電感,我估計它並不是整流、昇壓電路的,功率晶片,準備好漆包線

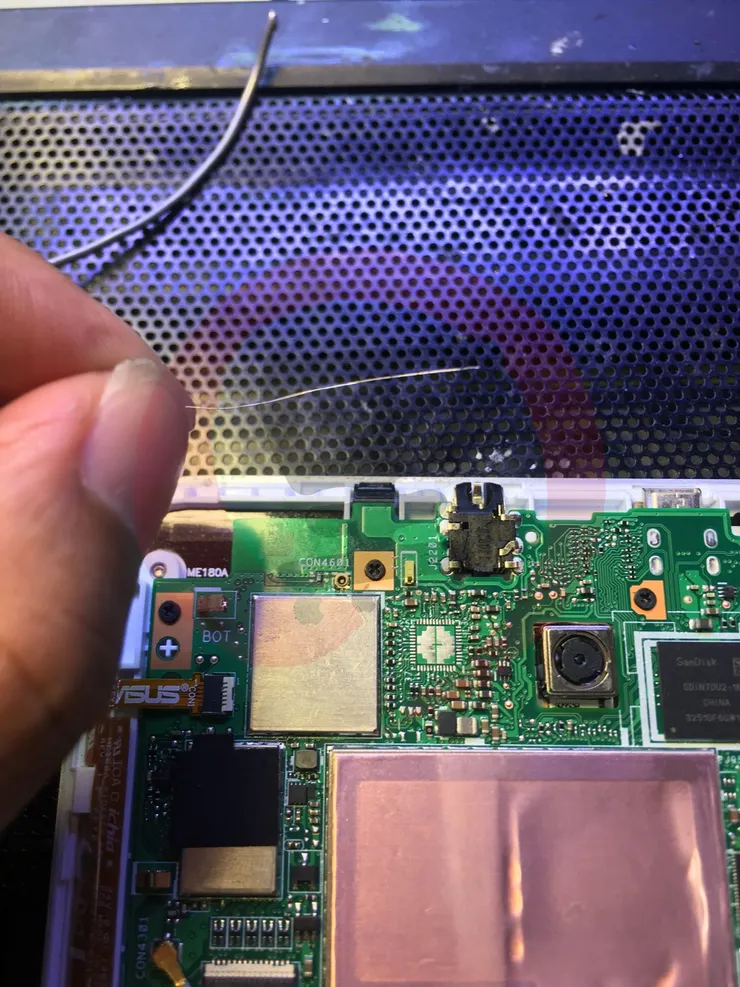

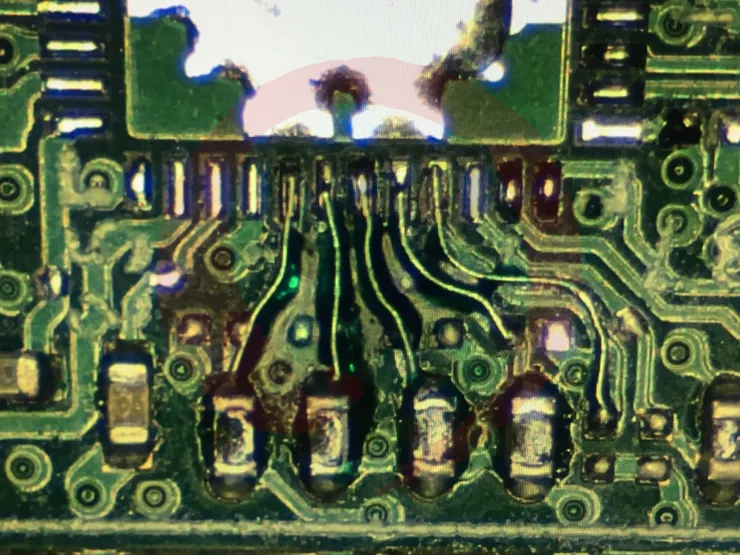

開始將沒有對通的線路串連起來

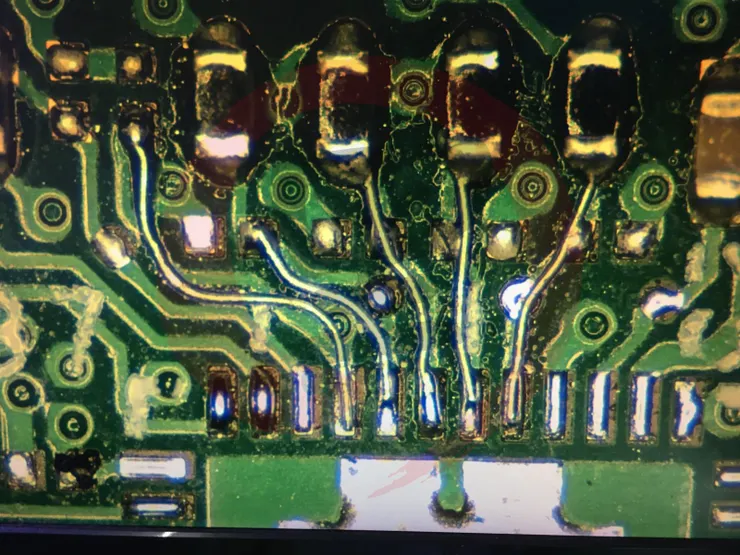

把外圍線的斷路部份,全部連接起來
另一邊也是一樣,全部接起來

最後打上絕緣漆固定

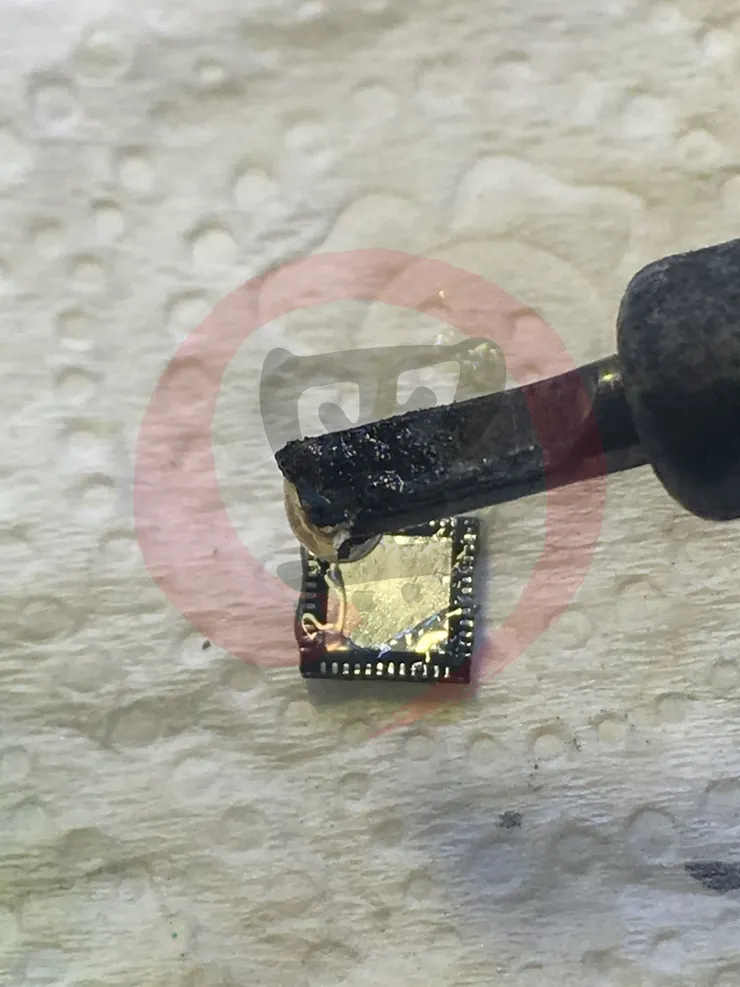

因為沒有適合的鋼網,所以只能使用烙鐵來帶錫

打一些助焊劑後,用烙鐵快速走過,在走的時候,盡量避免碰到中間地端的位置

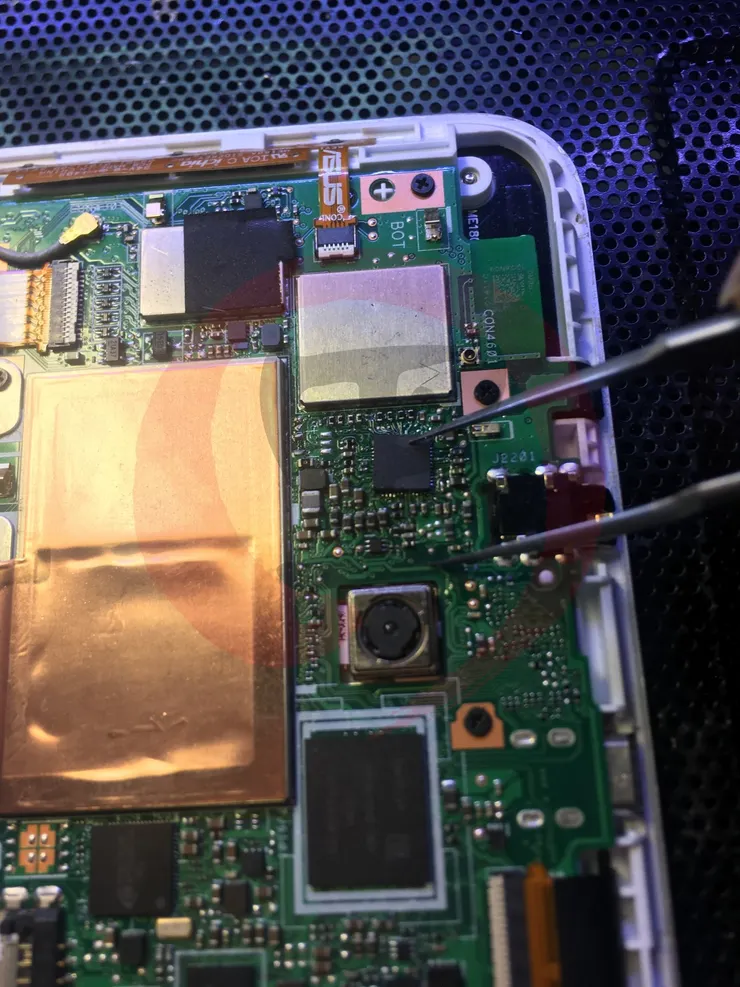

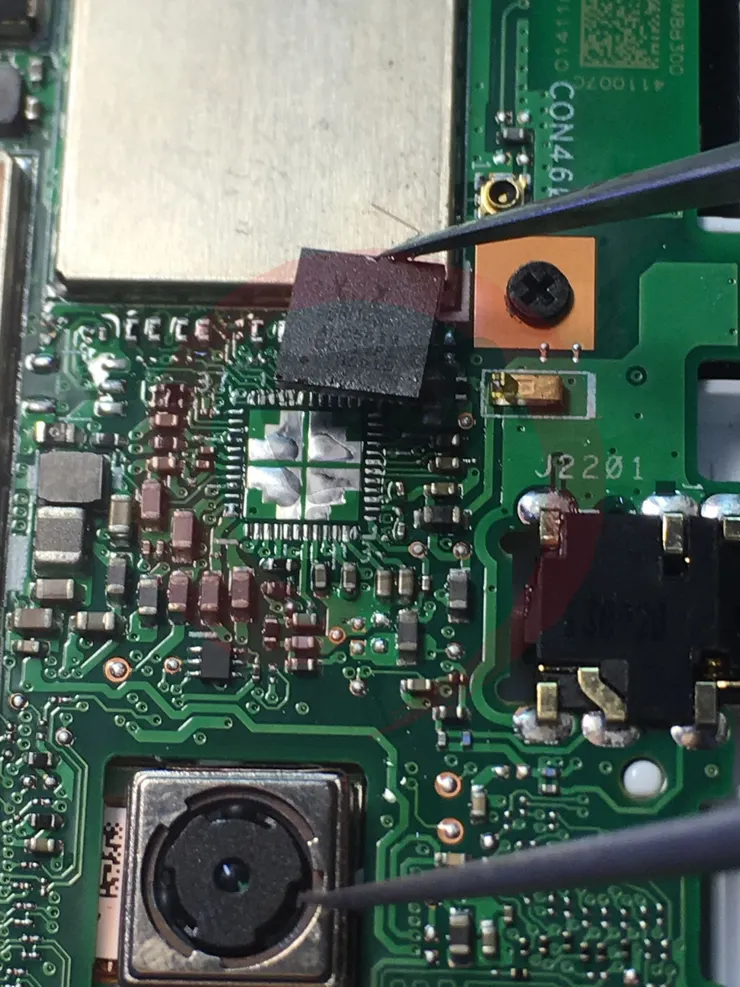

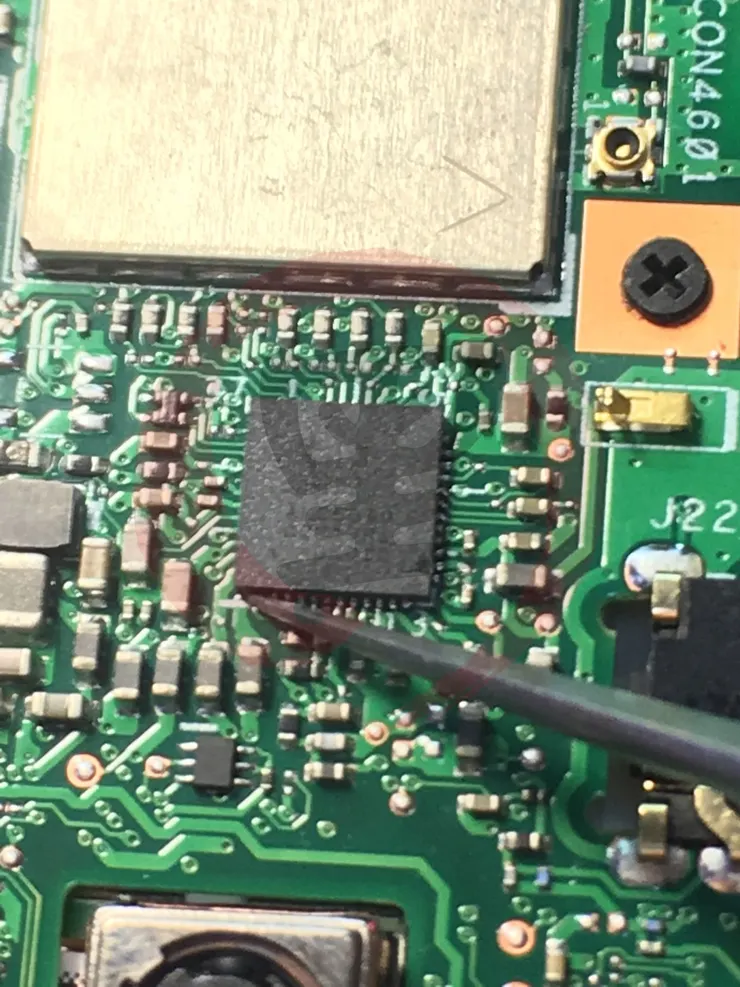

晶片回主機板對位

回焊

並且刷洗乾靜

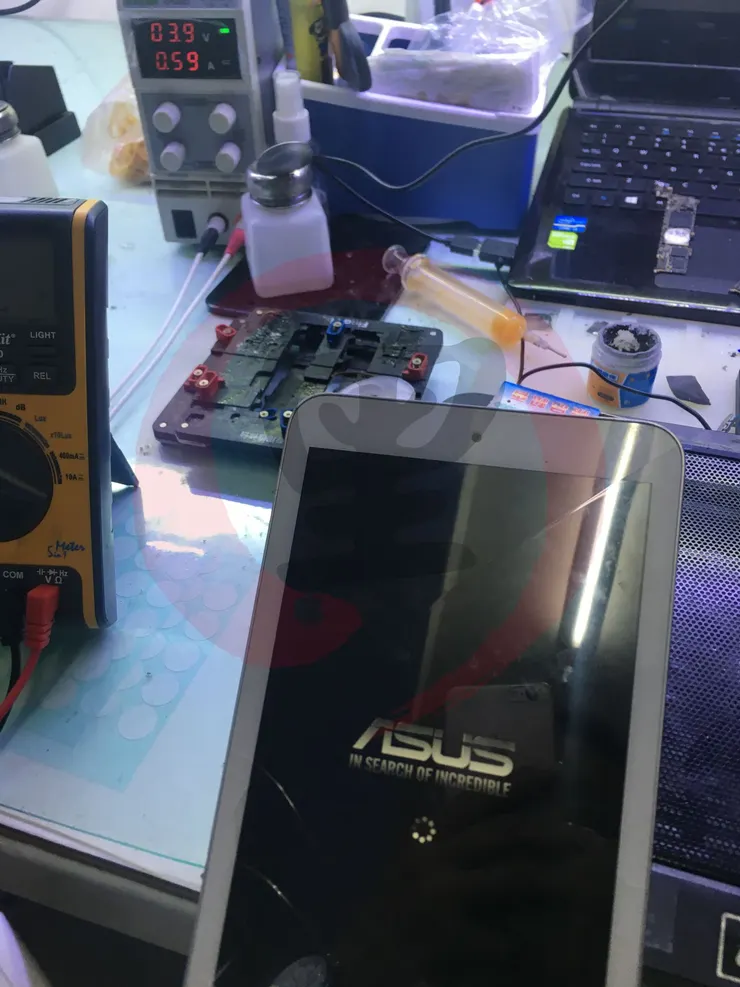

測開機~~~華碩品質~~收工!
