各位好，我是台灣黑手，黑手的黑，黑手的手，今天這台是中國的一台整新的 iPhone X 不開機維修
iPhone X 其實其它 iPhone 6 / iPhone 7 也都一樣，到我手頭上的，就是故障機，說好聽一點，處理機子，說白話一點，就是「電子」
這台機子曾經有換過板，防水膠依舊很黏，先上加熱平台燙過，水溫 70 - 80 度，加上最近天氣比較涼，放個 3-5 分鐘，基本上沒什麼問題
燙過的雞，開始軟化了，工具部份採用普通的翹刀即可，外圍走一遭將雞毛拔一拔就可以了
內部打開後，可以瞧見 SIM 卡槽上方寫了一個 OK（行話指的是 OK 板）
有興趣可以參考這篇（帶你了解購買 iPhone 主板的行話！）
在排線底下還貼了幾張保固貼紙，中國的話稱保修貼

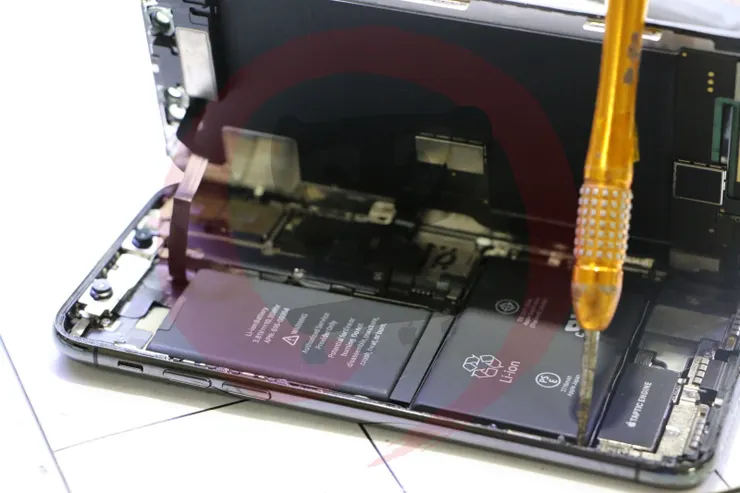

確認由主機板引起的故障，卸除主板是不可缺少的操作，排列組合並不像傳統 iPhone 系列的排列，在 iPhone X 多數是橫向的扣法

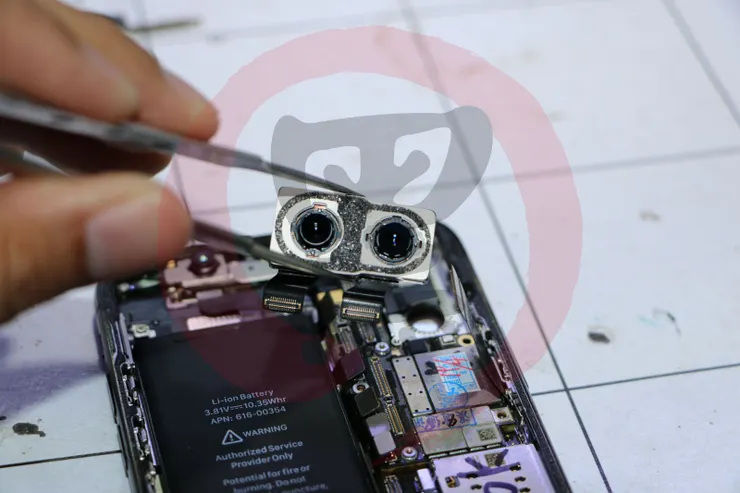

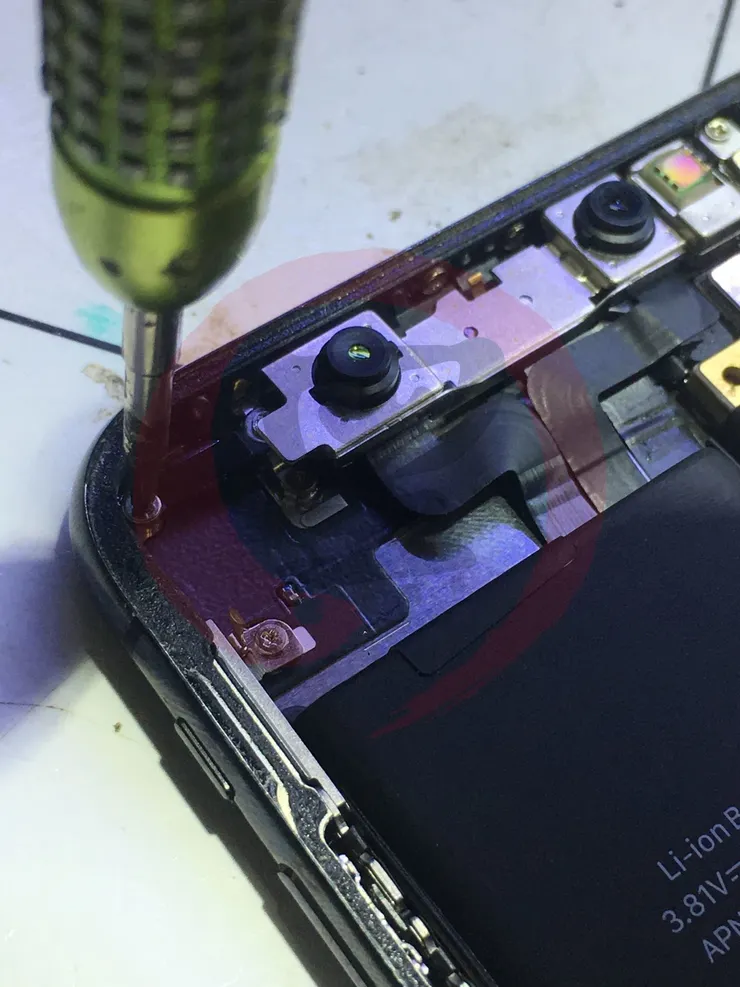

卸除雙鏡頭，這個很貴，維修師傅請小心
不要去摸中間藍藍的塗層，這個雙鏡頭現在價格跌了一些，也要 1,500$ 的本，前陣子價錢翻倍的算，中國用語稱「大相頭」「8X 大相頭」等，台灣一般稱「主鏡頭」「後鏡頭」
花了一點時間將雞毛、雞皮趴了下來，終於將肉雞卸了下來，這個是 高通版（Qualcomm）的 iPhone X

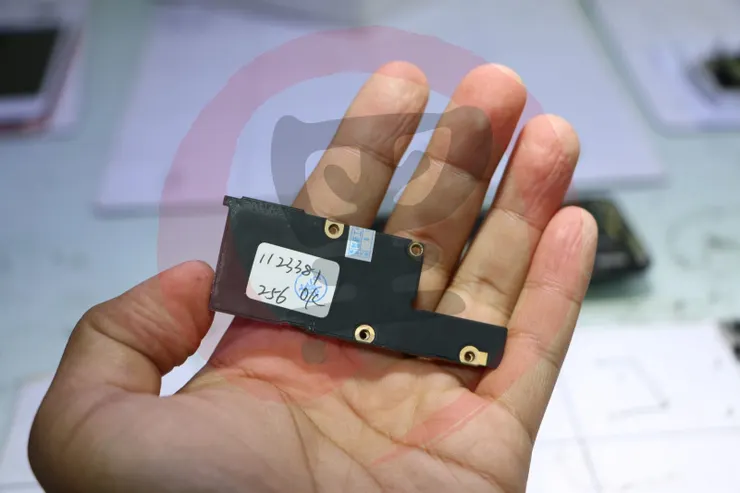

正反兩面也都寫了雞肉的生命覆歷，有容量、出手日期、保固，誰由簽核等等...
這台是由前端供電所引起的短路，礙於主機板是雙層雙面設計，傳統觸碰或松香煙霧真的不太合適

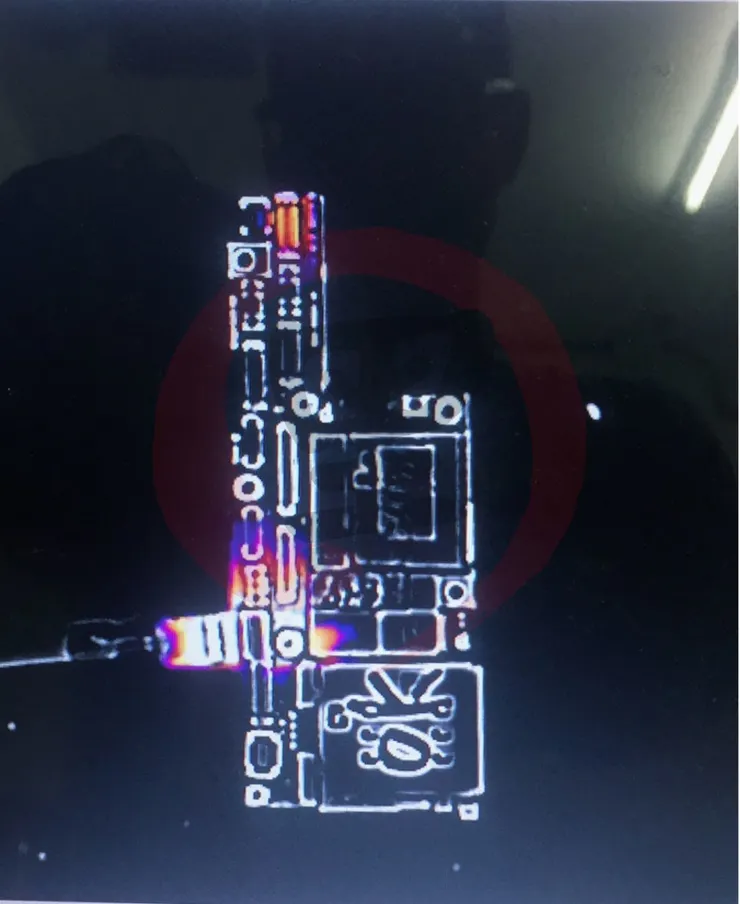

為了用最直觀的方式，了解將 iPhone X 放置在熱顯像儀底下，直流電定電壓 3V 電流限流 2A
在 MAIN 重要供電的趨近於零（I = V/R），電流為最大值（MAX） iMAX = 2A
同時會產生大量的熱源，這個部份由我解釋，可能也不會很正確或清楚，等相關的題還是去請教專家
因為我沒辦法用 X 光機拍給各位看，所以只能口述，發熱端的位置的下方慢慢透上來的，並非由上方所引起的，由熱顯像儀顯示出來的位置，除了 BATT CONN 外，另一端其實也是 CONN 在沒有負載與觸發時，是不會有電壓輸出，所以不會造成短路，就算有電壓輸出，也是屬於後端（二級），不會待機就造成的短路，接者在將 iPhone X 放置加熱平台上
溫度設定到可以將雞排炸到內酥外軟就就可以了

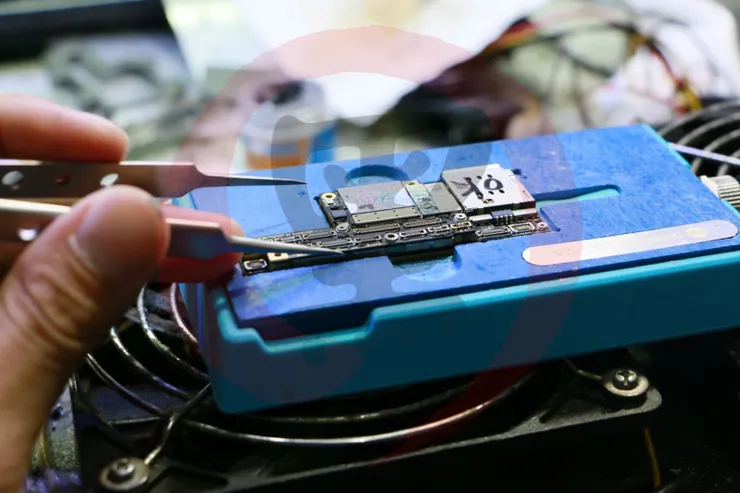

因為是中國整過的機子，估計是無鉛低溫提早就將板子分開了，原廠沒動修過的機子，估計還得在等上 3-5 分鐘，這就跟把已經炸好的雞腿在拿去加熱與現炸是不一樣的！！

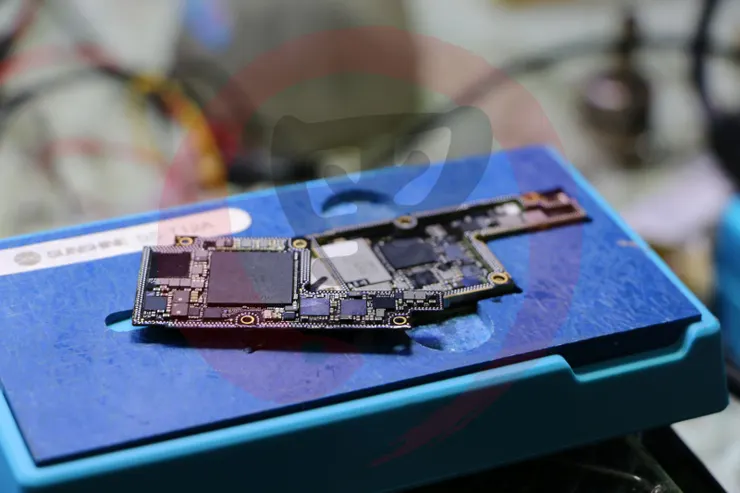

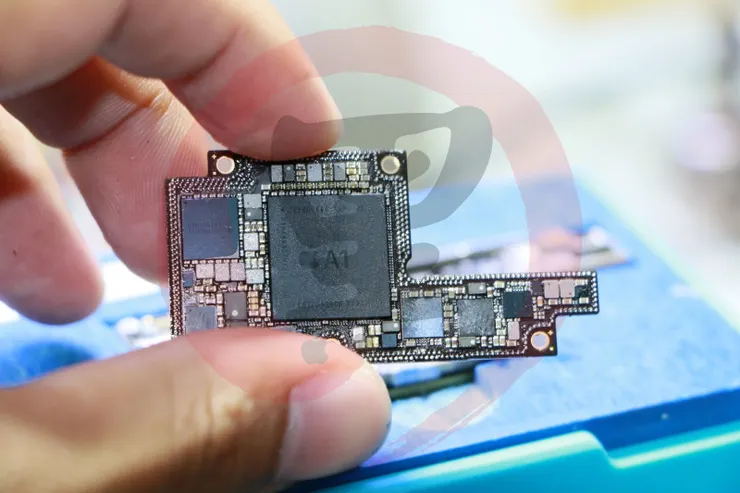

好的！現在看到中間那一顆為 iPhone X 的應用處理器 A11

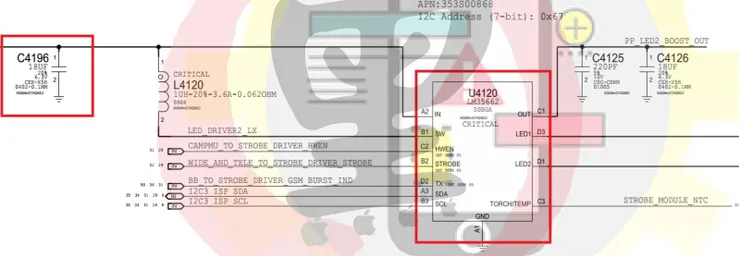

依據原廠電路圖 iPhone X 右側發熱源來自於 U4120 與 C4196 該線路為 BOOST_OUT 的前端供電

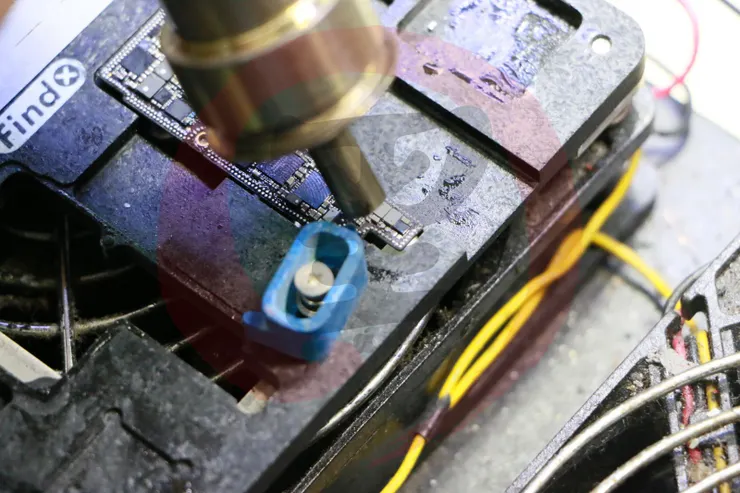

iPhone X 的主板在分層後，感覺起來比 iPhone 7 / iPhone 8 還薄上許多，將烤雞槍 TR1300A 取出，並將 U4120 與 C4196 邏輯晶片與電容取下

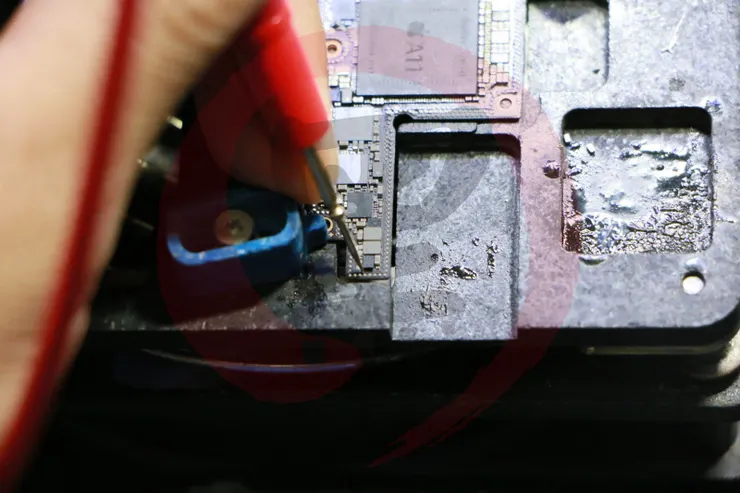

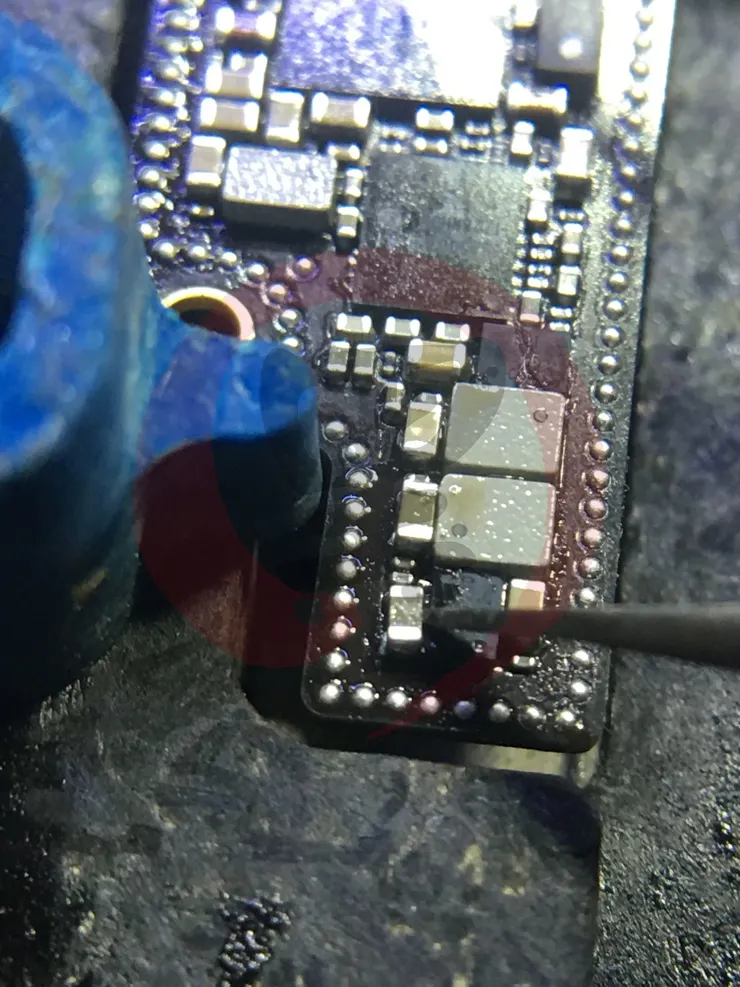

首先將 U4120 更換（LED FLASH），並且在線測量二極體值與儲能電感（1uh）是否正常，電感負載雖可達 3.6A 但前後端都短路的，保險起見一併測量或汱換
測量過後電感量正常，在線二極體值正常，最後在將 LED FLASH 前端 VDD_MAIN 與後端電容也給補上
全部修補完成！

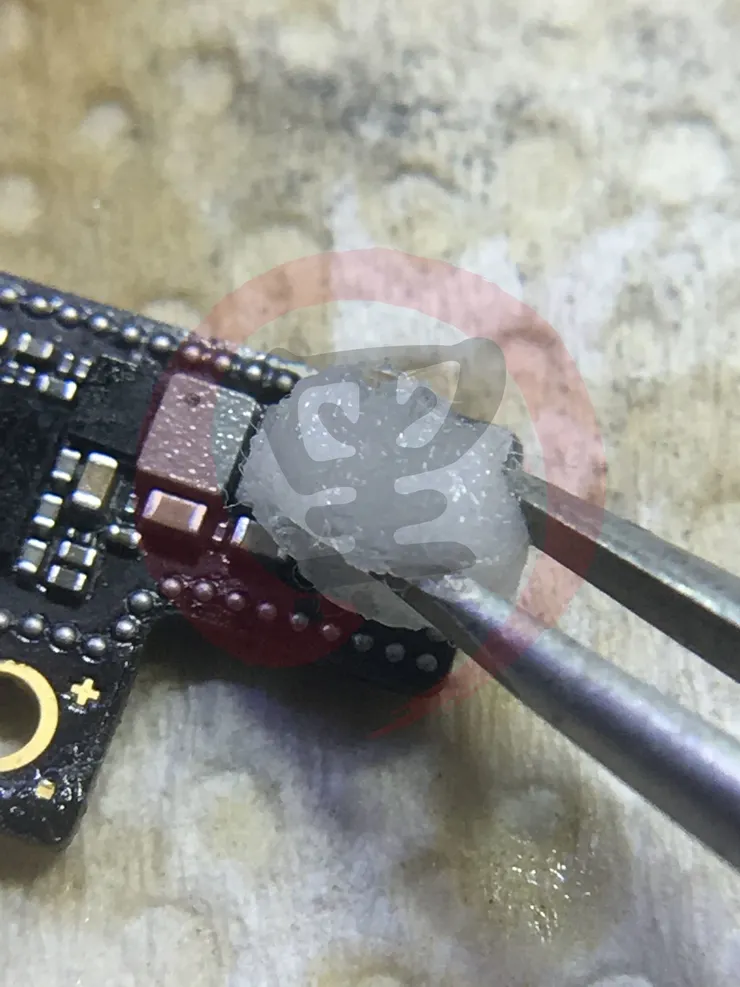

使用棉花球與有機容濟將助焊劑清理乾靜

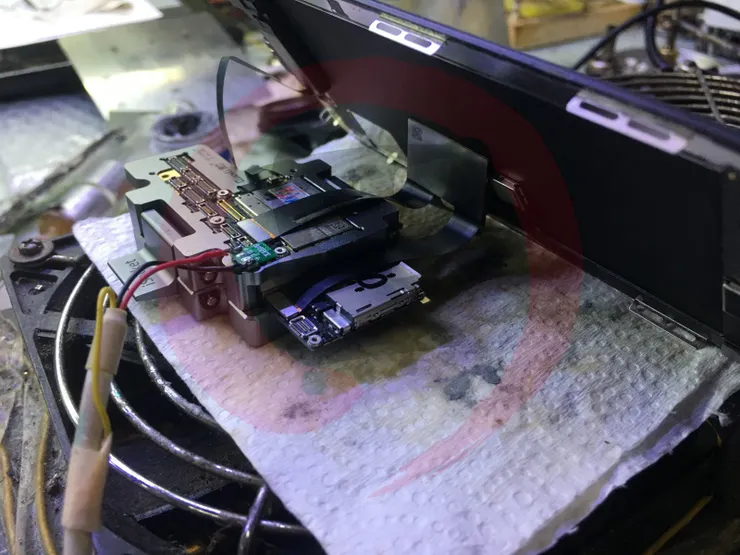

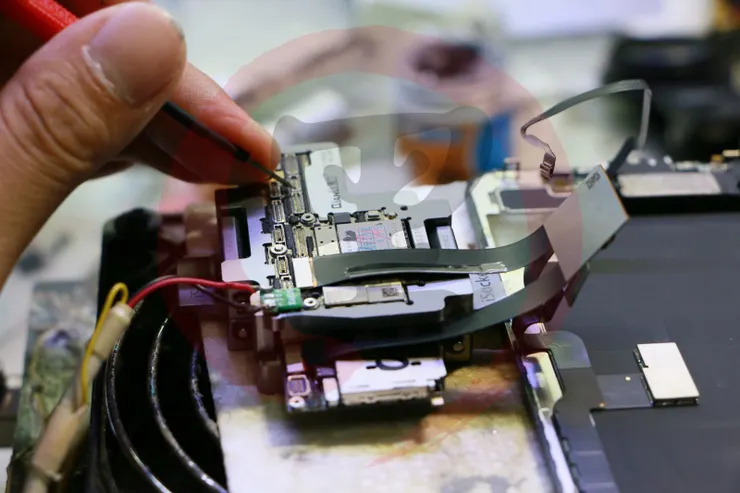

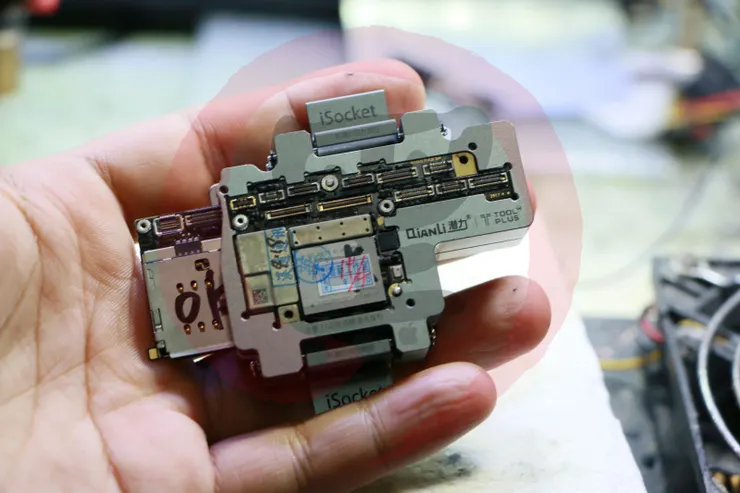

在將 iPhone X 雙層主機板結合前，需先將主板透過免焊接的測試器（壓力頂針）結合起來

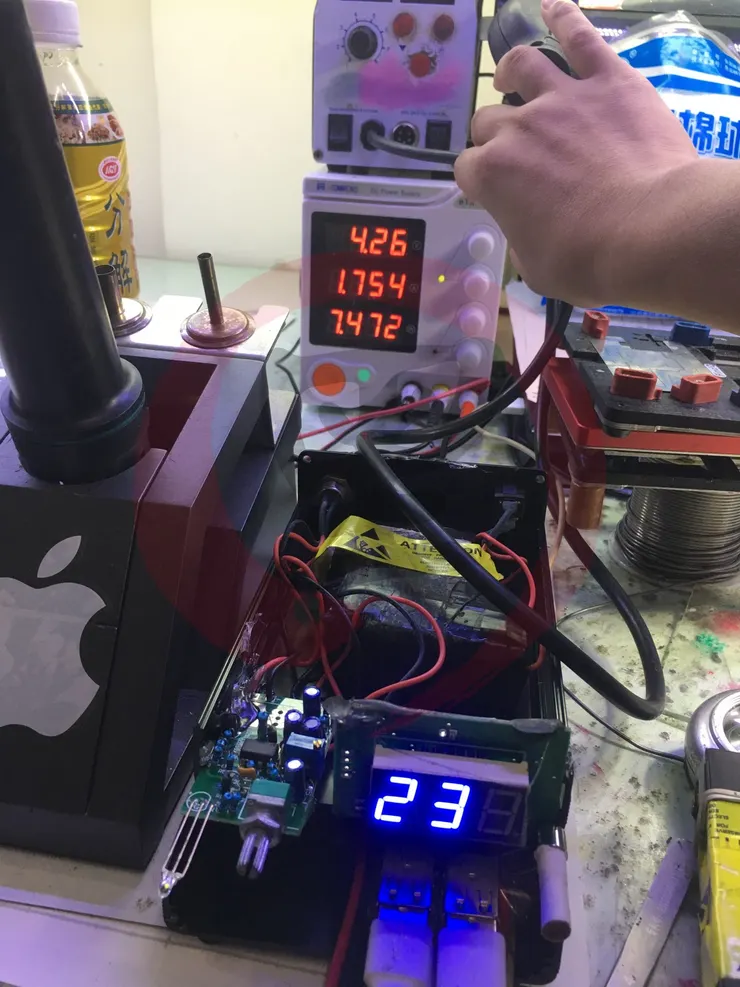

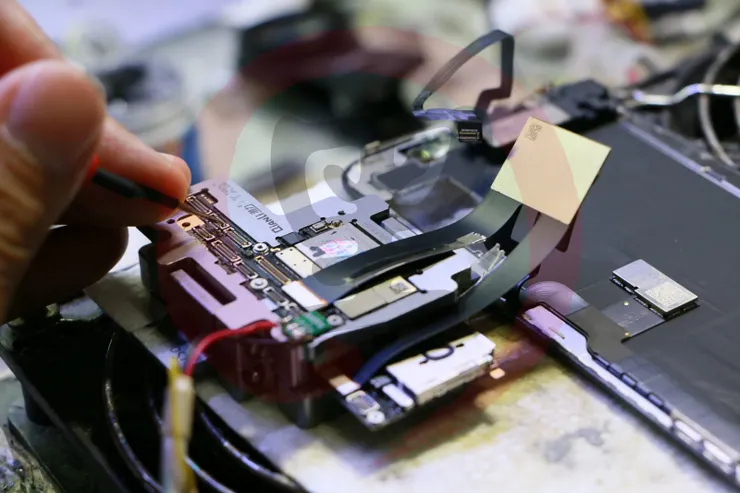

就像串燒雞心一樣，把兩條延伸排線插到雞心上（顯示、背光、觸控）與 DC 4.2V TO iPhone X 單板觸發 HOLD_KEY
側面也來一張（不曉得為什麼多了一張）
觸發後 iMAX 2A

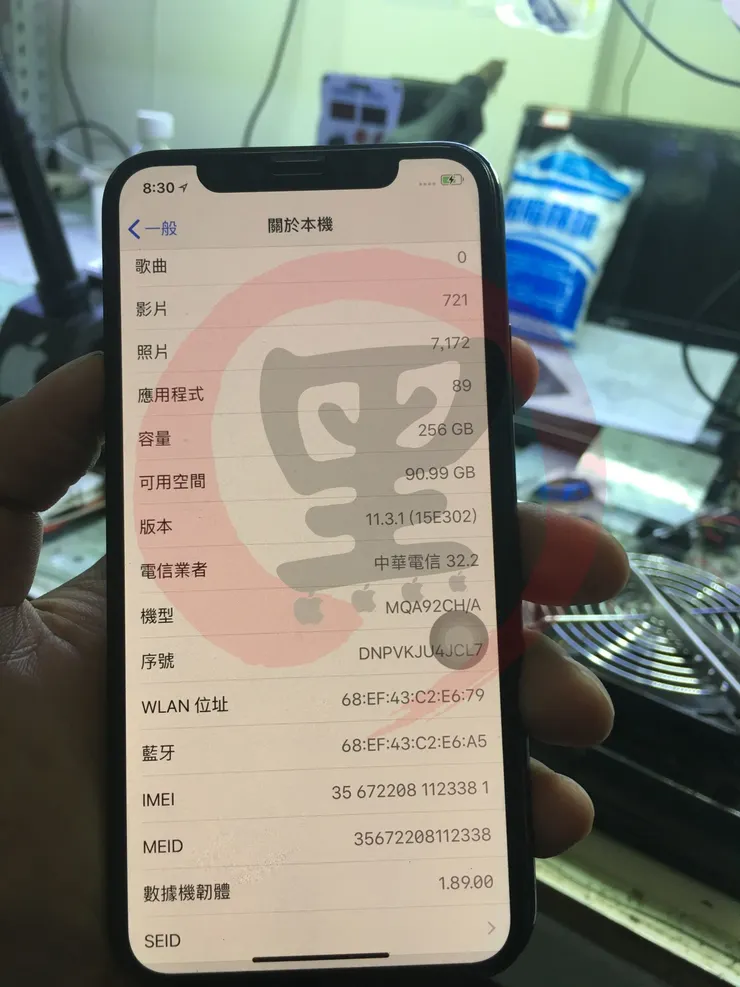

畫面顯示出來，因不好操作，僅測開進 iOS

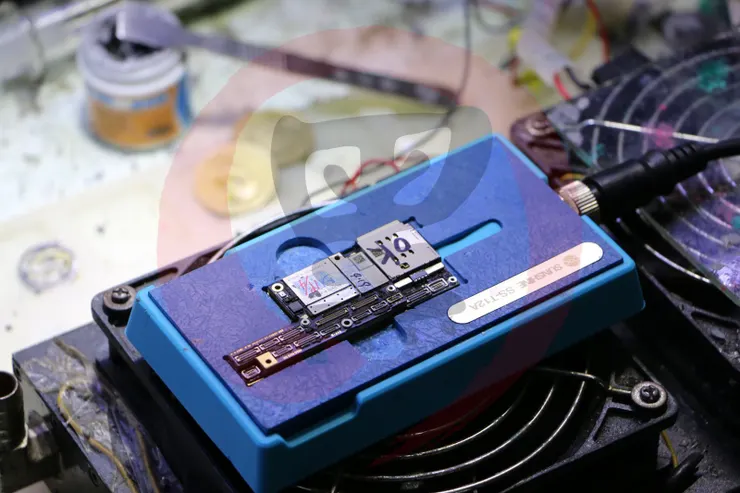

最後在將 iPhone X 主機板重新堆疊上加熱平台
二次回炸溫度可以不用那麼高，但一定要確認受熱平均，加上最近天氣轉涼，火候得控制的好，避免糊成一團，兩端都有錫球的時候，錫球堆疊本來就不會很正，所以更要控制好，融錫時的走向，不要連錫或者錯位了

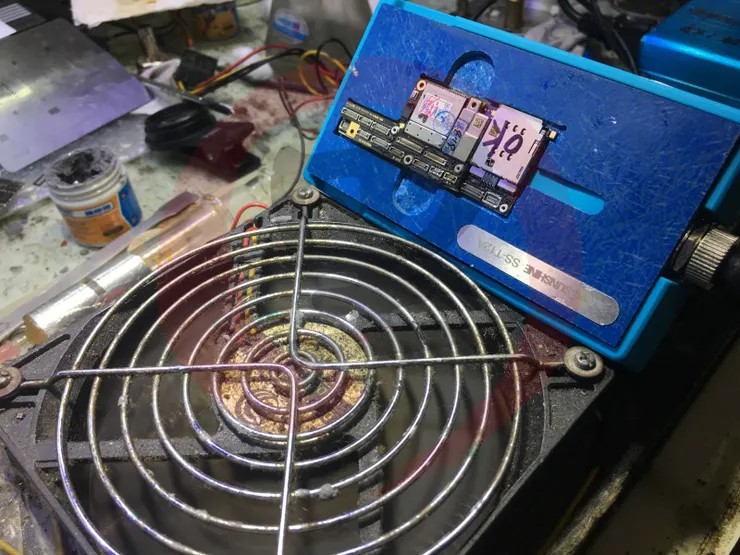

結合完成後，慢慢轉小火，配合風扇降溫
等整個雞排都冷卻後，開始裝袋！！
自己動手，豐衣足食，收工！
