各位好，我是台灣黑手，黑手的黑，黑手的手，該台 iPhone XR 聽說看影片到一半就突然死機，不管做什麼都開不了，沒有泡水沒有傷，其實是可以回原廠換整 N 機回來，但客戶想要的是資料
手機同樣跟 iPhone X 相同採用側翻的方式，排線沒有 XS / XS MAX 來的整齊
整體結構來說，跟以往都不大相同

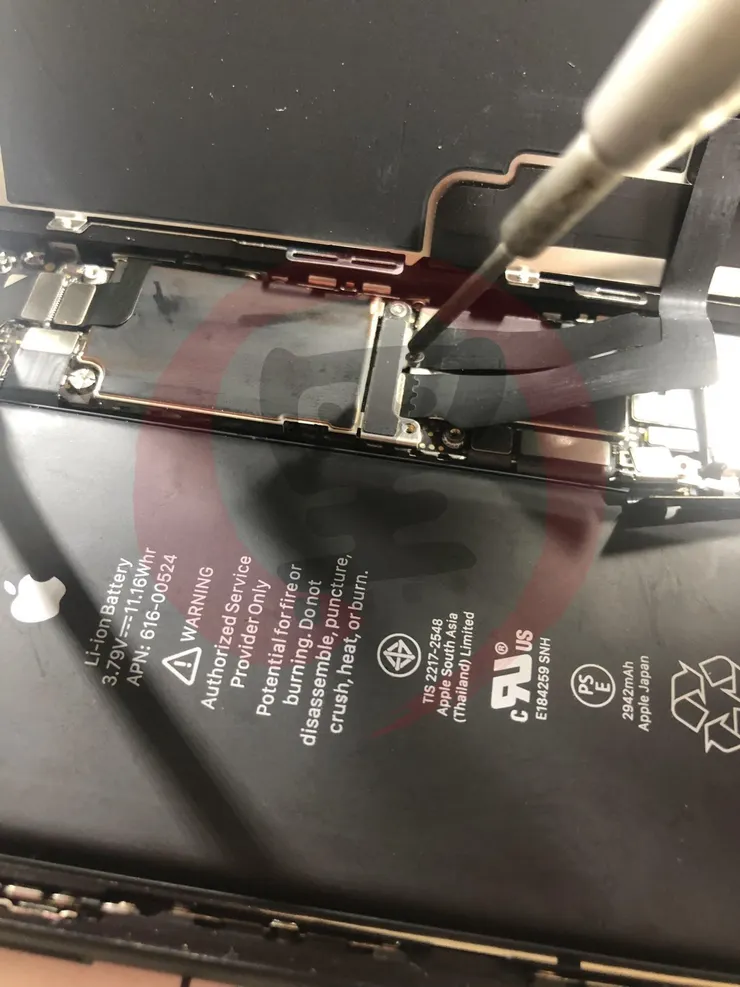

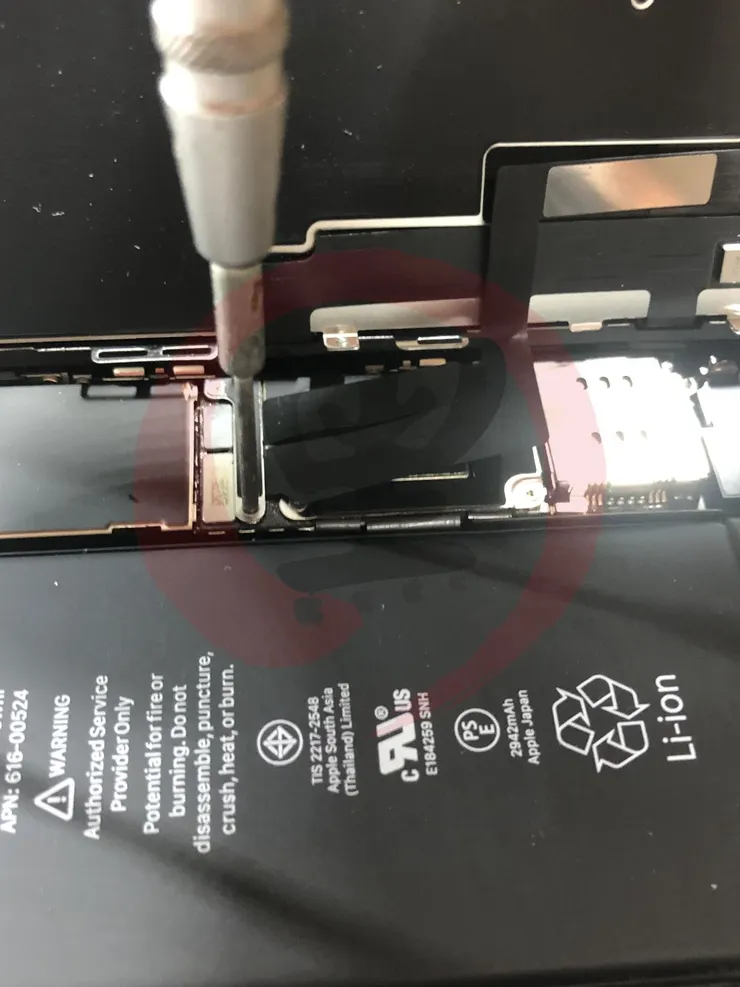

先卸除電池與面板

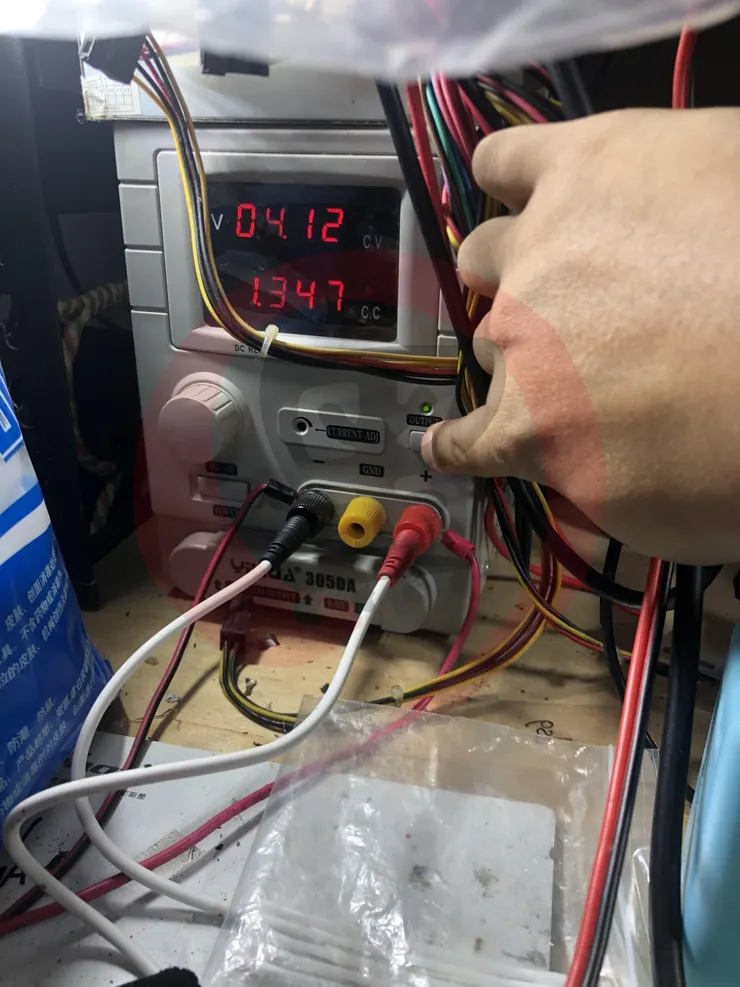

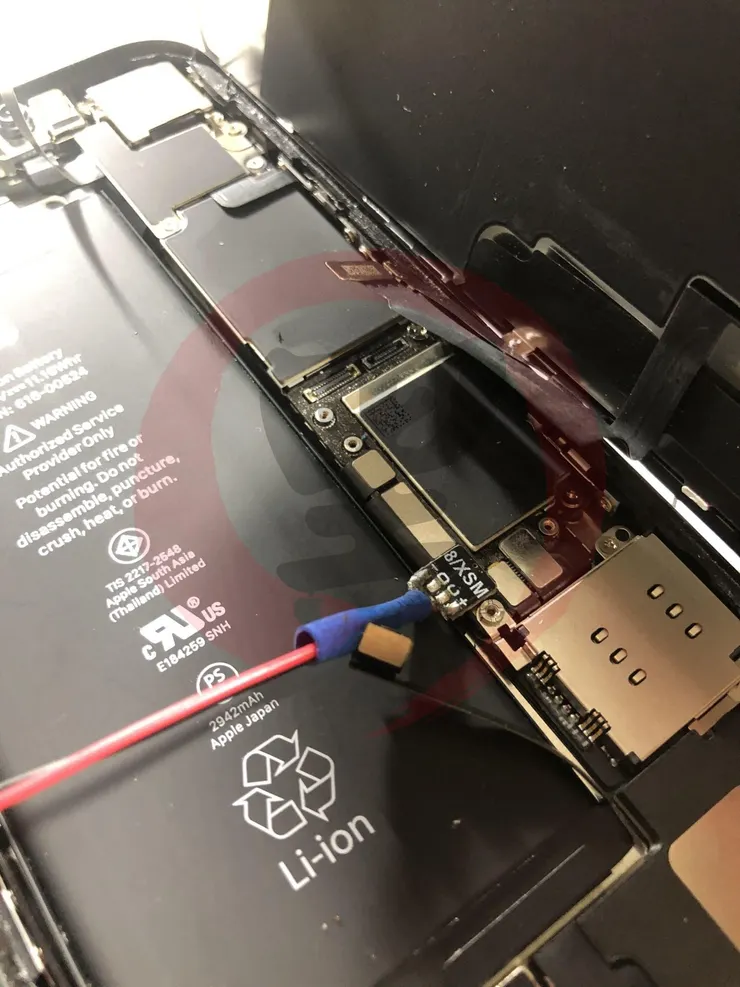

接上直流電源供應器
上電直接大電流，電壓沒有被拉低，單純電流上昇

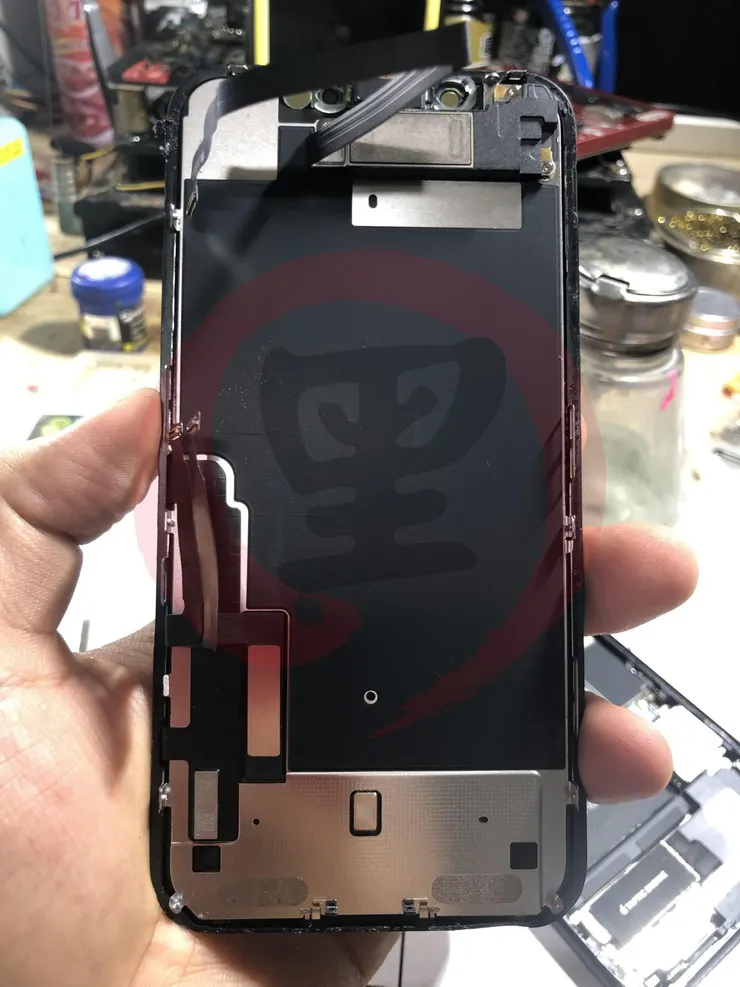

iPhone XR 的面板採用的是 IPS LCD 的面板，整體來說價格也便宜的多，但厚度也很明顯厚多了

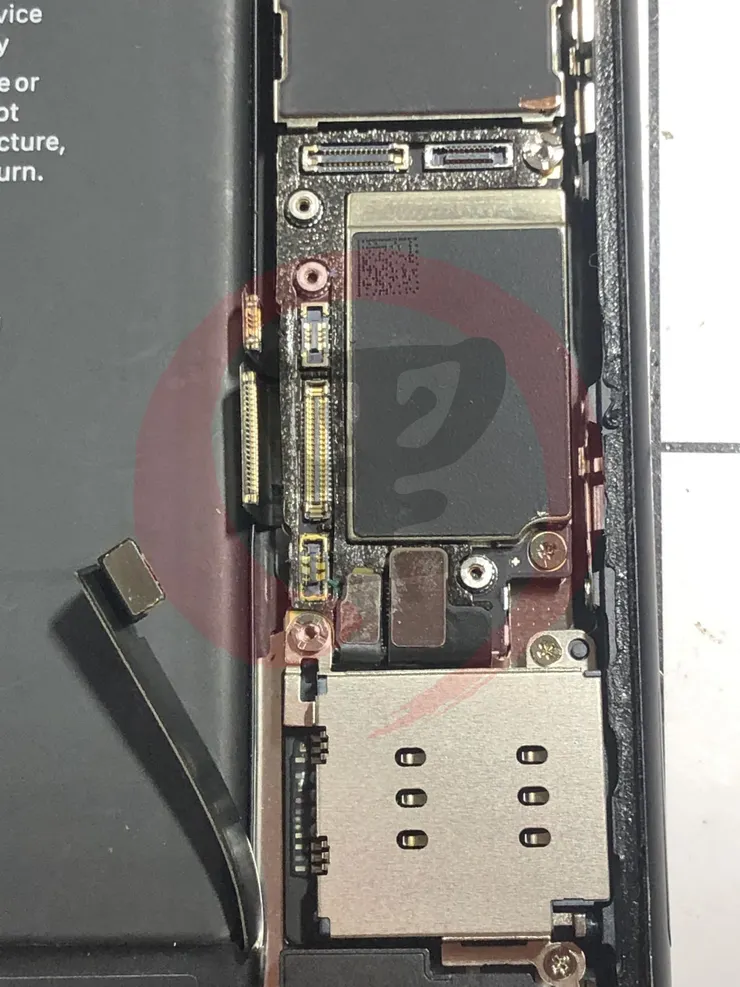

卡拖有點類似安卓系列，採用排扣式的，其實這台外面一直在說，它就是消失的 iPhone 9 ，其實我也是這麼覺得，因為他採用直式傳統主板，實在想不出來，卡在 X / XS / XS MAX 中間做什麼

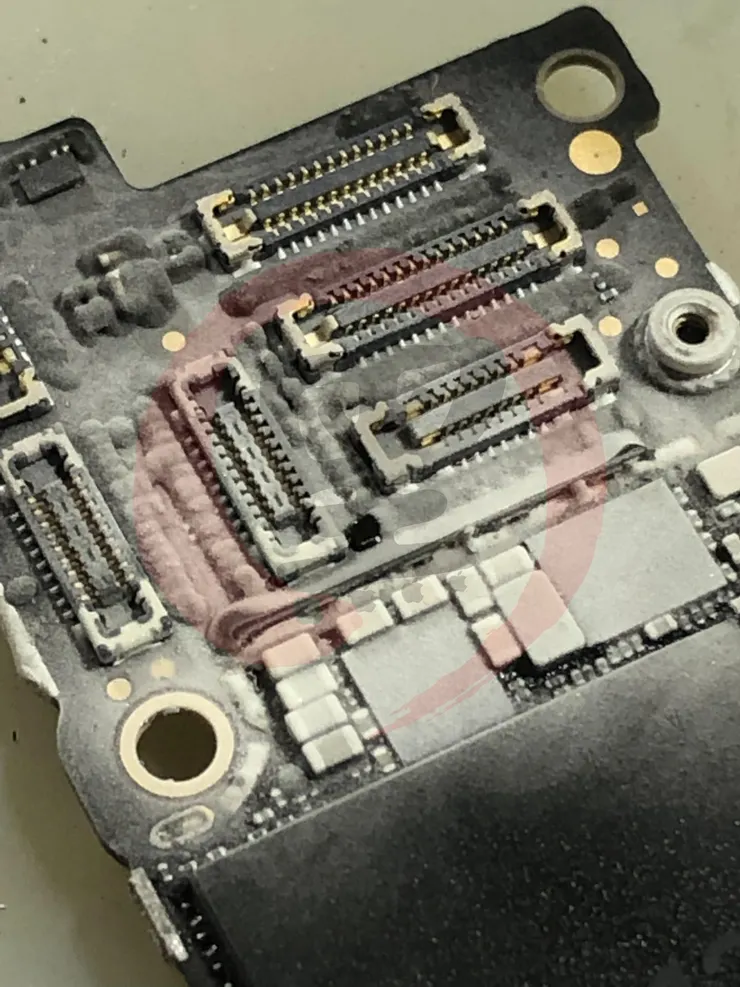

雖然排列上沒有那麼整齊，不過比其某些安卓牌子，還是算很工整了

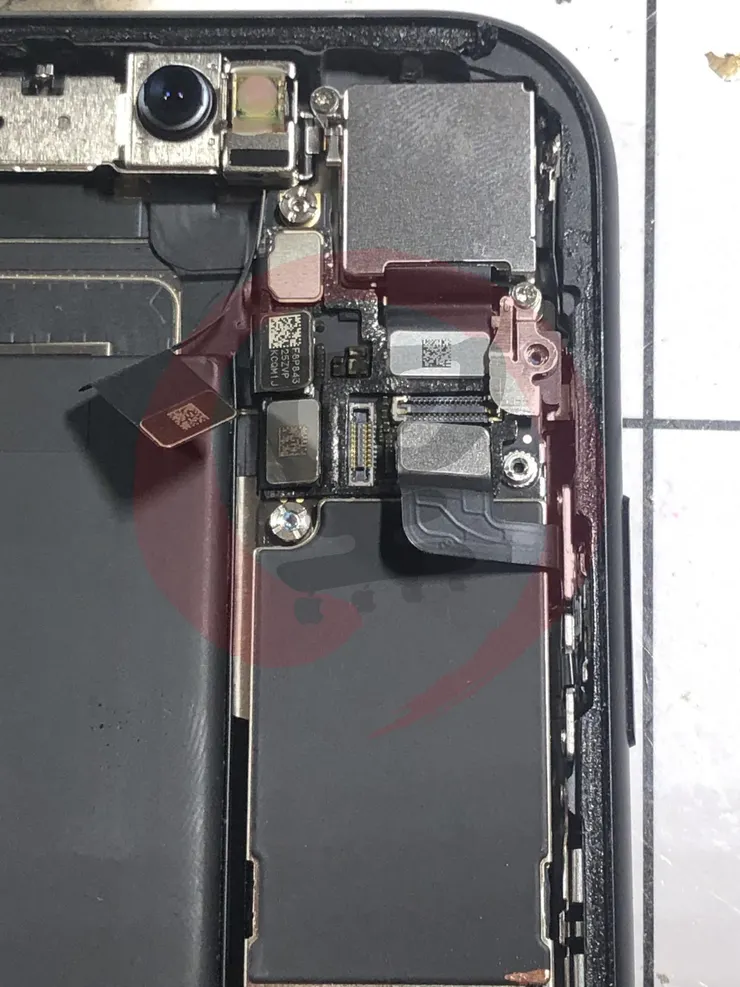

下半截特色

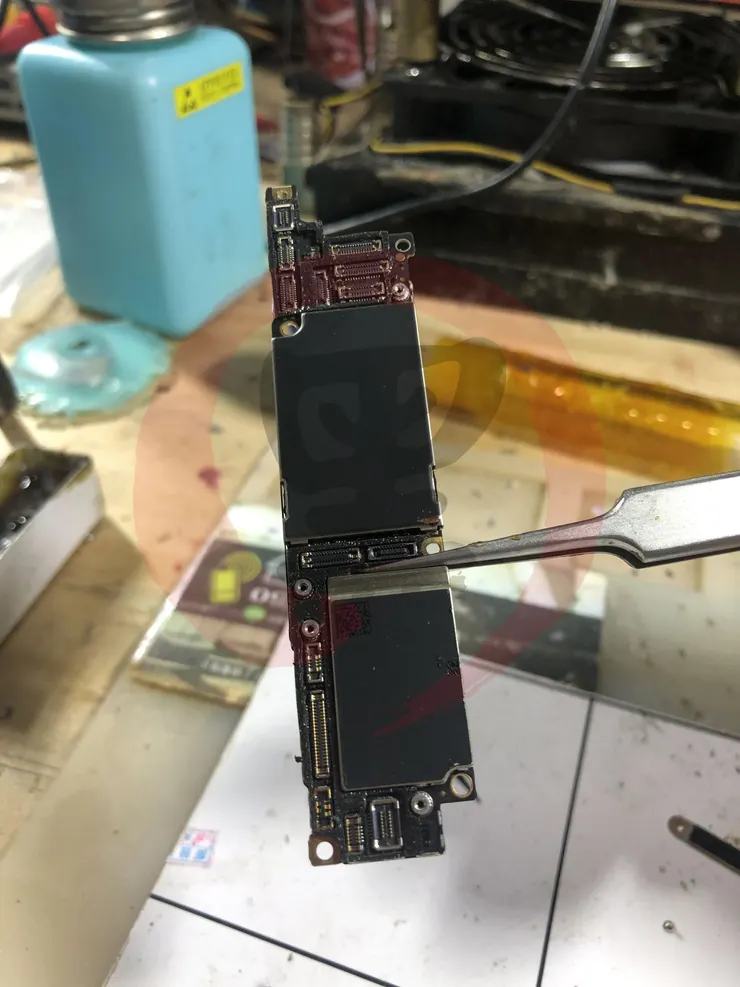

將主機板卸下（正面）

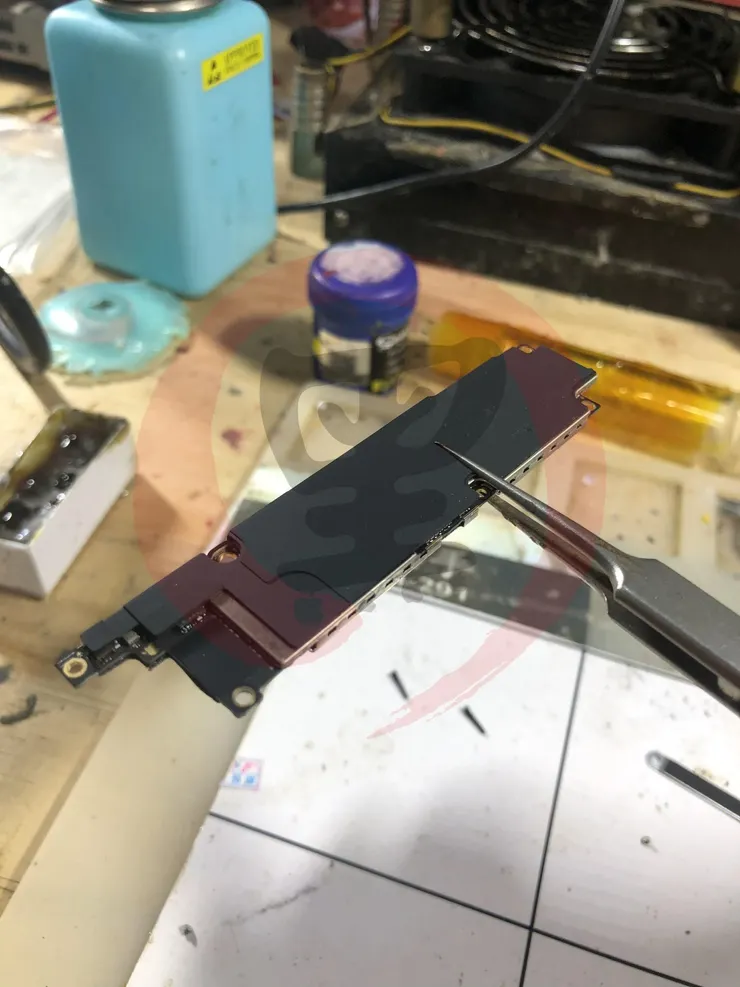

背面

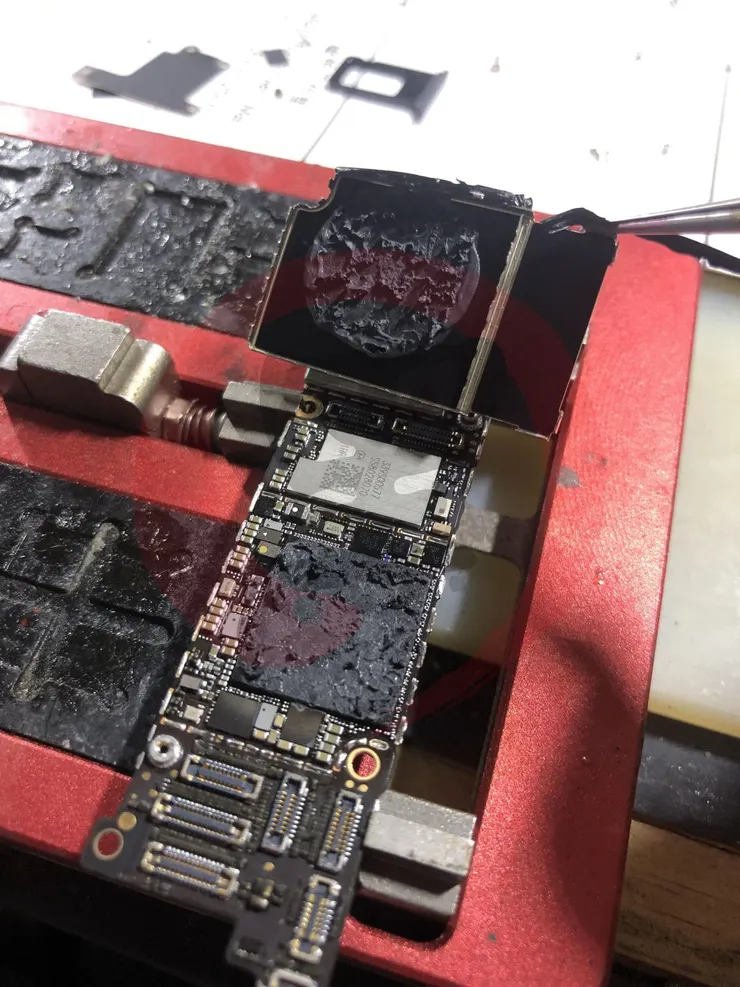

暫時沒錢買 XR 專用夾俱，只能用舊款的來拆～～～甘～～好窮啊～～

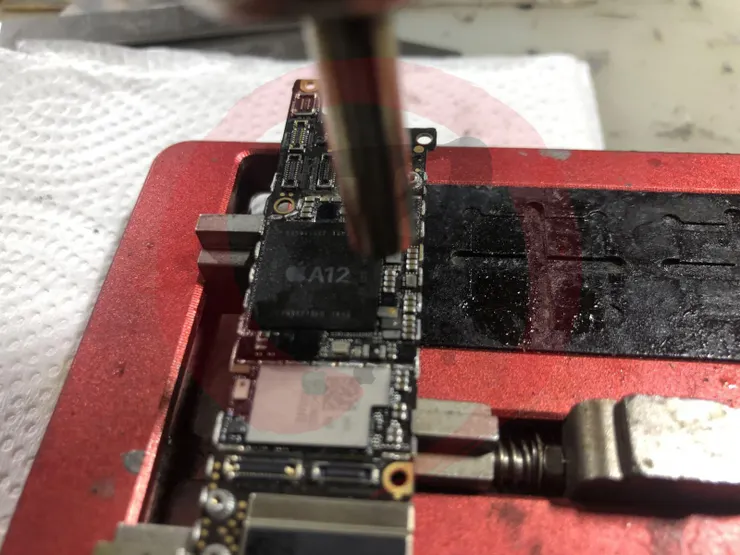

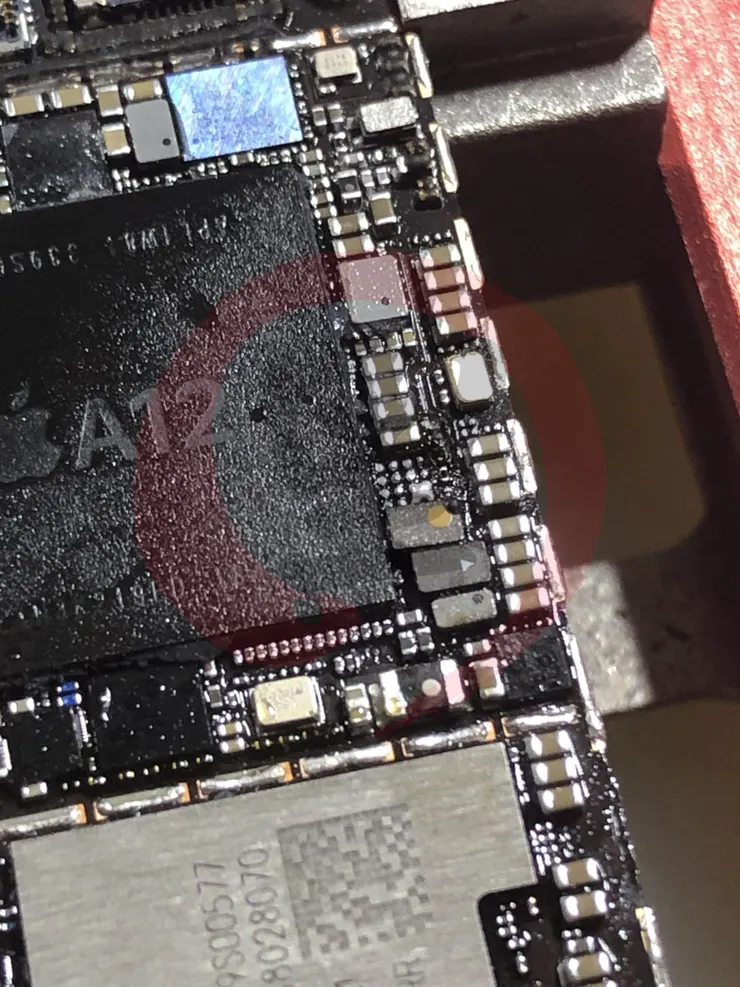

內部散熱膏比起其它款算是比較少的，經測量 BAT+、VDD、VDD_L 都沒有呈現短路數值，依時序來說 B+ > VDD -> BOOST -> PMIC ，所以在測量 LX 就有發現短路，當然此顆 BOOST 距離 CPU 本體非常近，其實根本就是貼在一起的
該晶片從 iPhone 7 開始採用，屬於 boost 共同昇壓晶片，不過在 iPhone XR 來說，該晶體就會有些不一樣，因為前級供電轉換的關係，如果是 iPhone 7/7P/8/8P 沒有 BOOST 的話，開機電流會停在 50MA 左右，但如果是 iPhone XR 的話，就不會定電流，但大約還是在 20~45MA 之間，瞬間歸零，有點像 SDRAM 短路進保護的電流，將 BOOST 與 VDD 串連

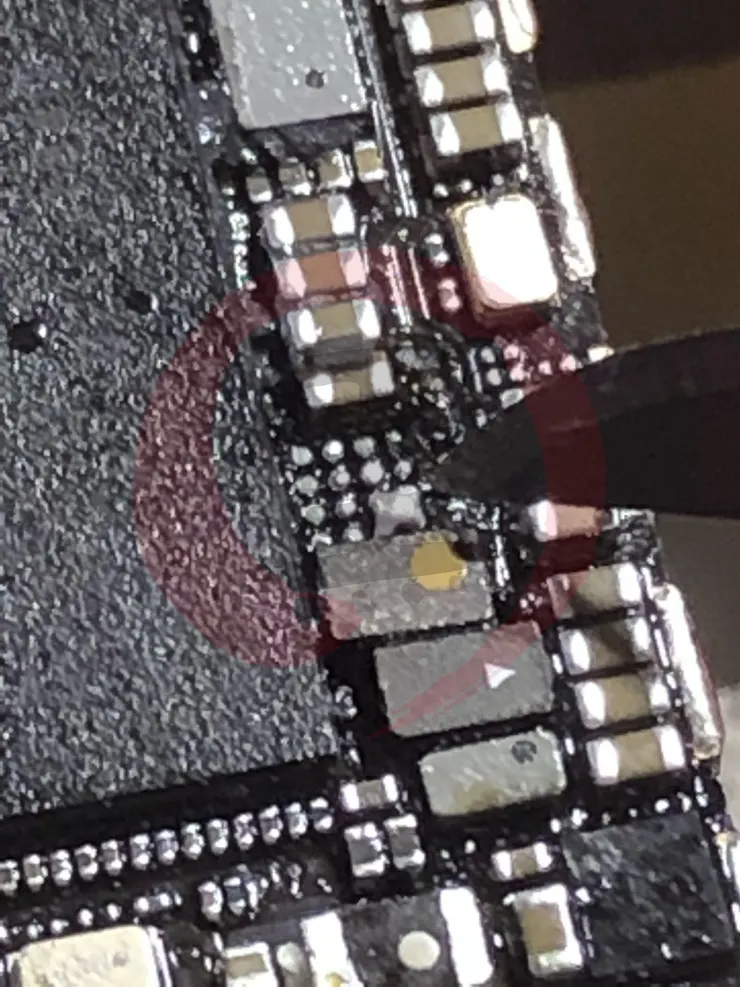

其實 BOOST 可以不用串連也能燒，但這顆壞的不比電容少，不解釋了，找查到頂部某顆 0201 電容異常
將電容拆除後，準備一顆拆機的 BOOST 晶片，該晶體為 61280 可通用於 iPhone 8/8P/X/XS/XSMAX 等規格，所以我是拆 iPhone 8 下來替換的
因為 iPhone XR 我沒上沒有電路圖，所以就不深入講圖上的東西了，意念到就得了，裝機

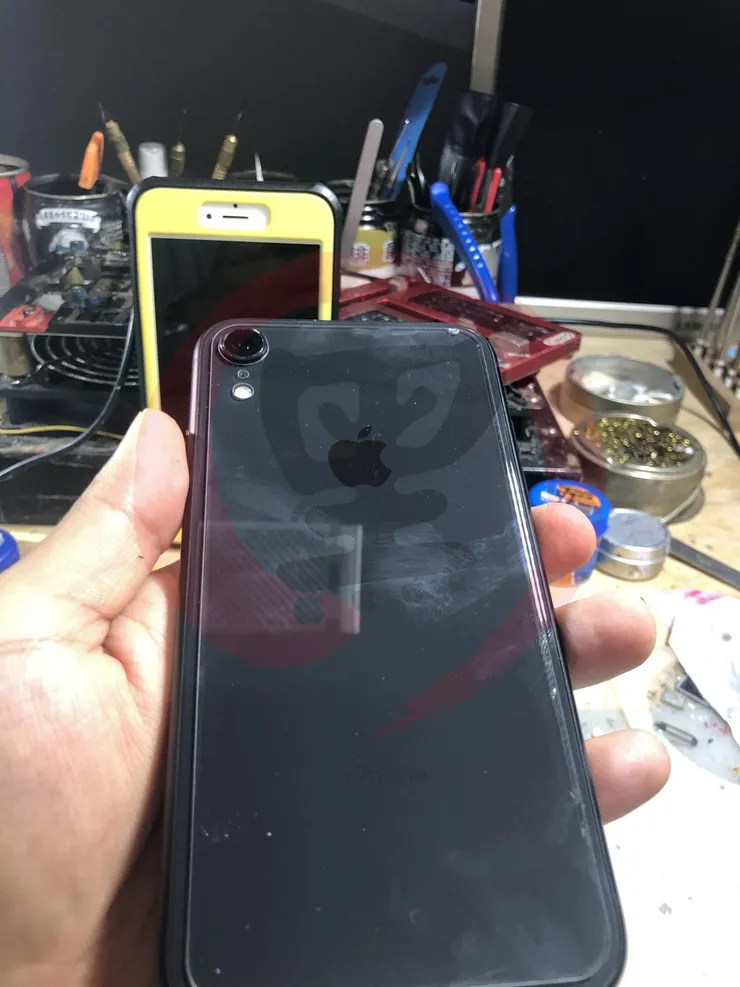

到 2020 保固才到期，不管怎說，客戶的要求，我們做到了，保內保外都不重要了，收錢，自己動手，豐衣足食！
