各位好，我是台灣黑手，黑手的黑，黑手的手，這幾天件太多了，沒時間來發文啦，加上有很多故障都發過了，也沒必要重發了，這是一台 iPad Pro 12.9 吋，目前最大尺寸的平板，今天就來挑戰一下，蘋果最大的平板三修不開機，還沒電路圖～！＠＃＄％︿＆＊的維修吧

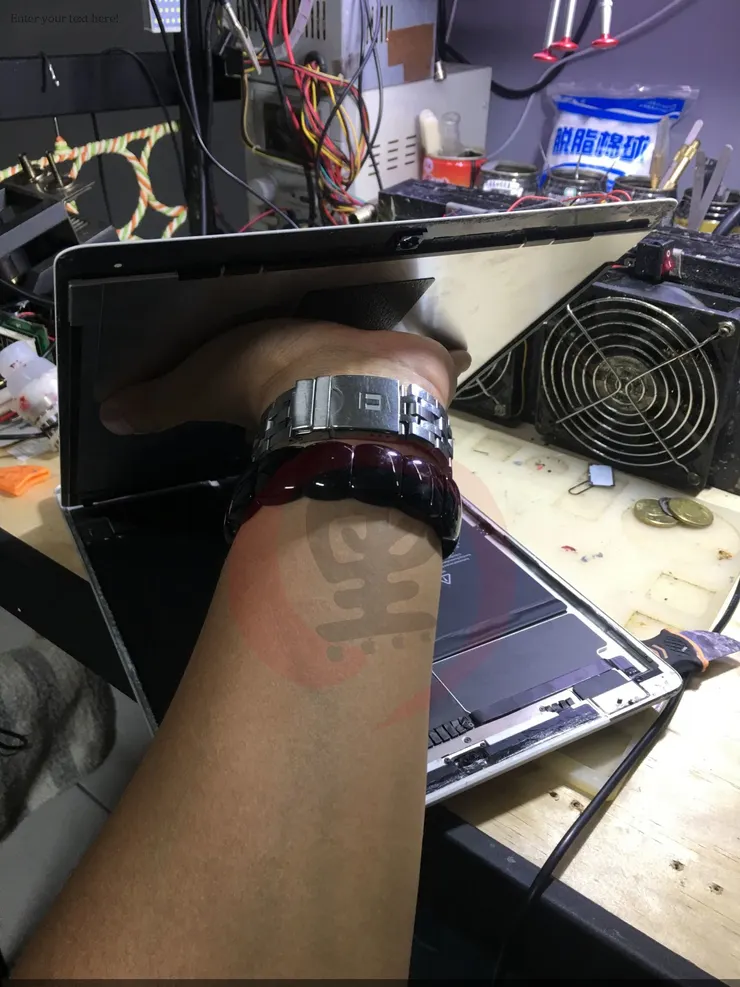

其實最討厭修這種超大平台，一部的原因是，要拆面板嘛～～大到跟披薩一樣，如果在拆除過程中，手滑了一下，你就得先準備 4,000$ 了，拆除過程我就不說了

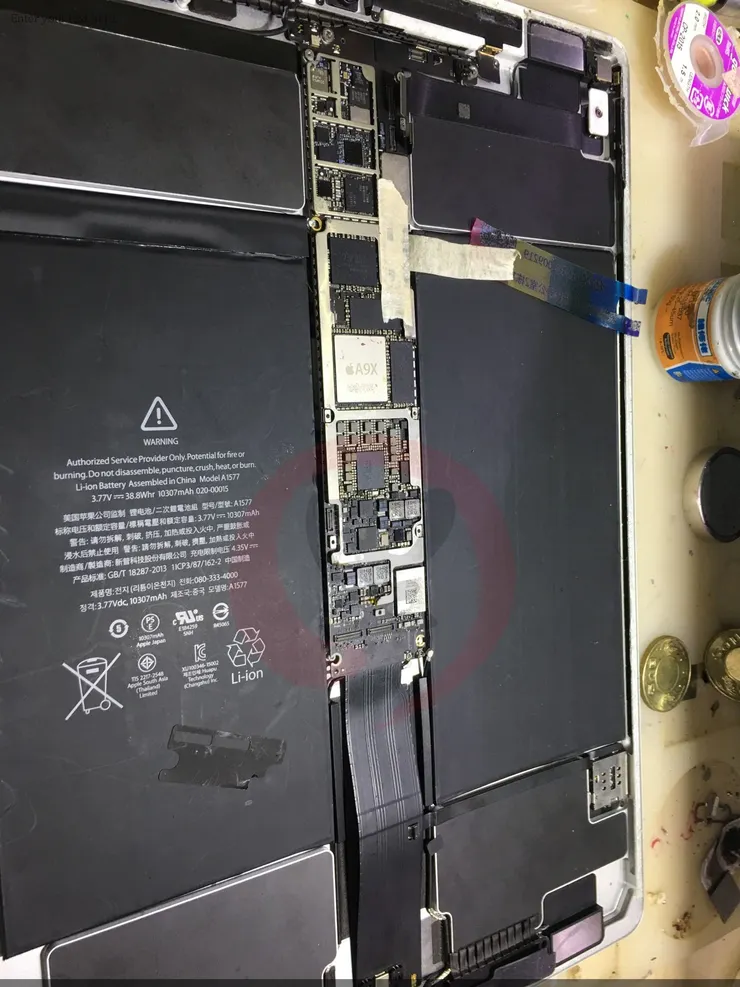

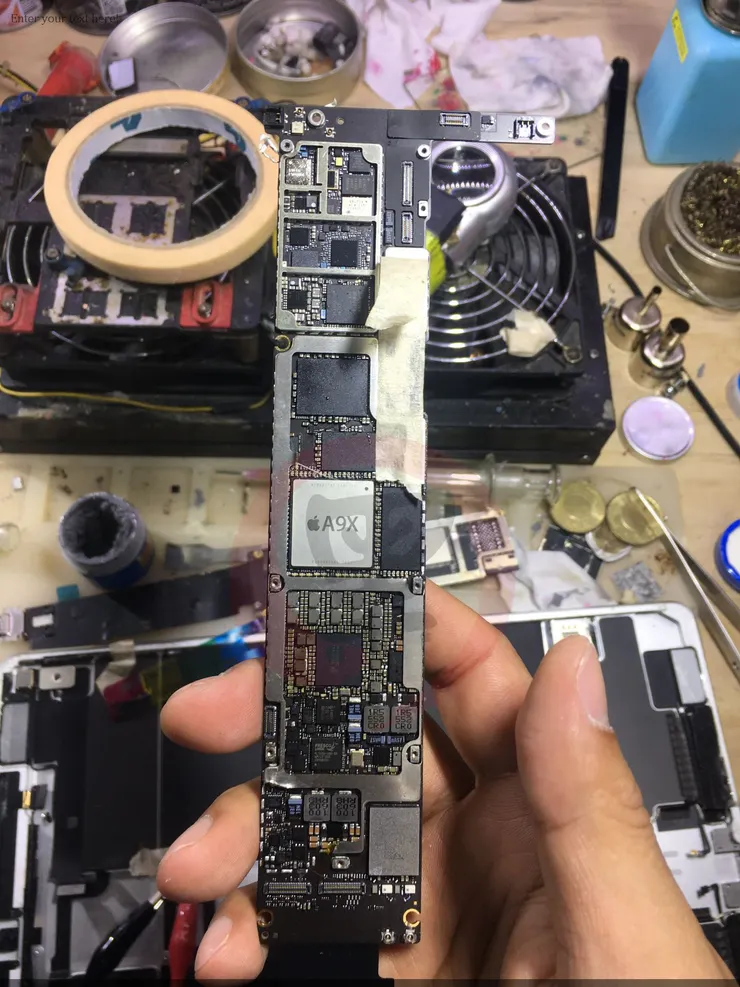

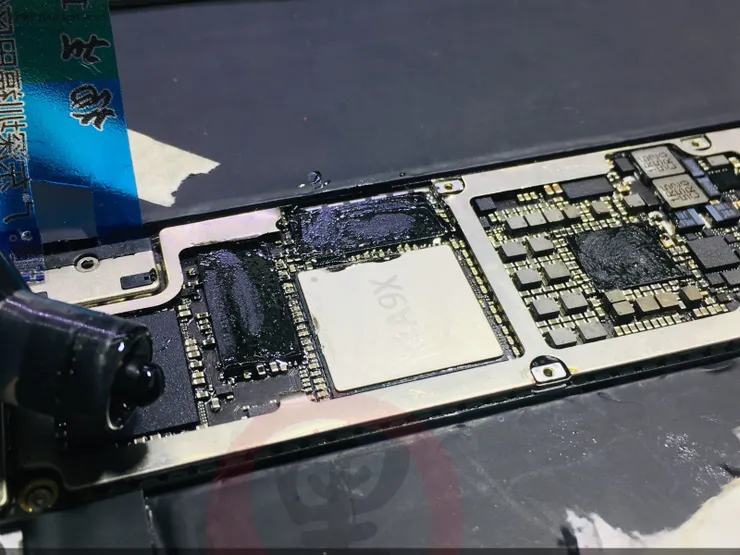

這台主板來的時候，就動了很多的東西了，主核心是 A9X 的，觸發只有 10MA
觸發 10MA 這個很擺明的，連 CLK 都還沒運作的電流，通常只有兩個可能，主供電或處理器了，這個部份前一家也動過了

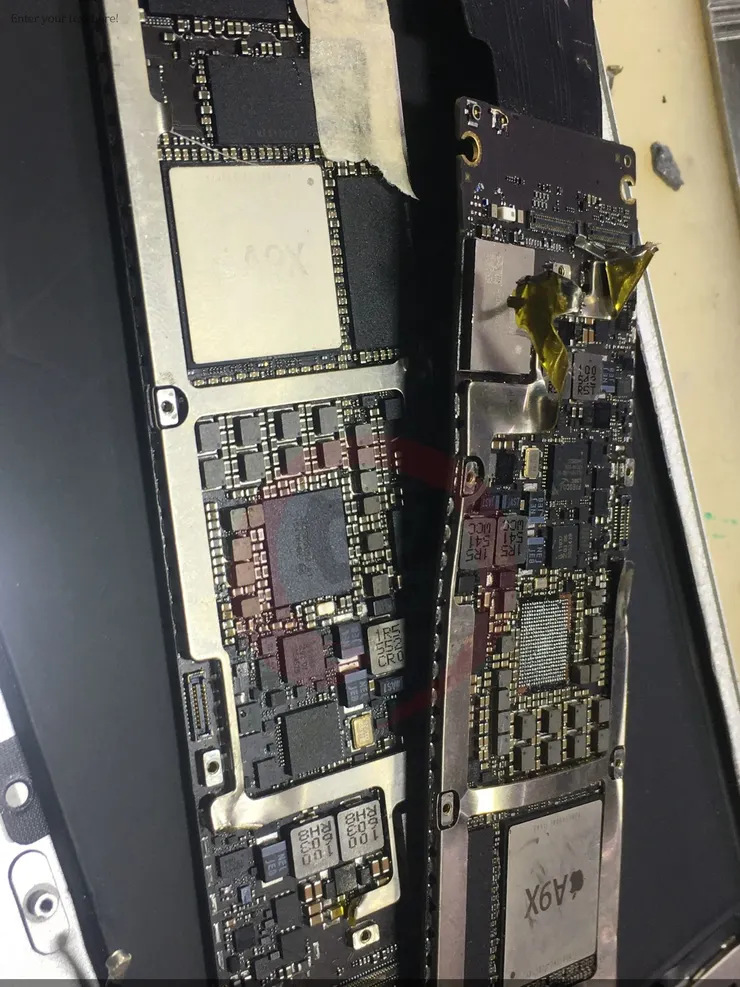

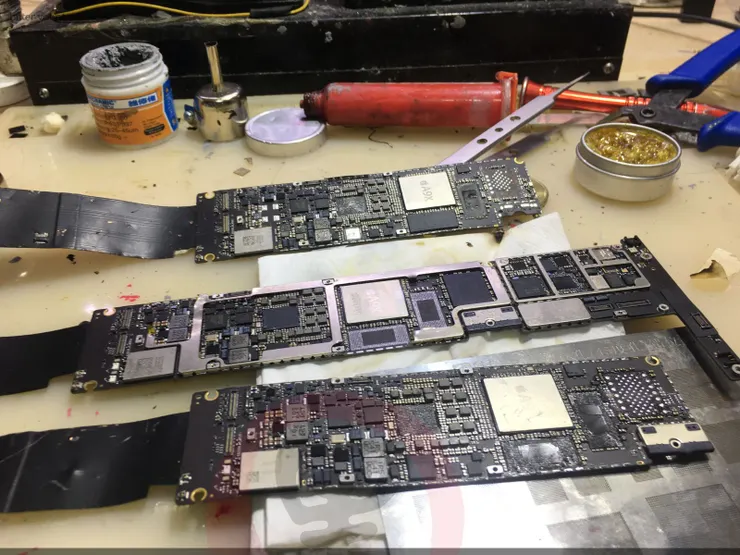

但是做維修就是這樣嘛，別人做過自己還是得做一次，我買了二片真的很廢的廢板，因為 12 吋的平板的料板，真的很少～～也很難找

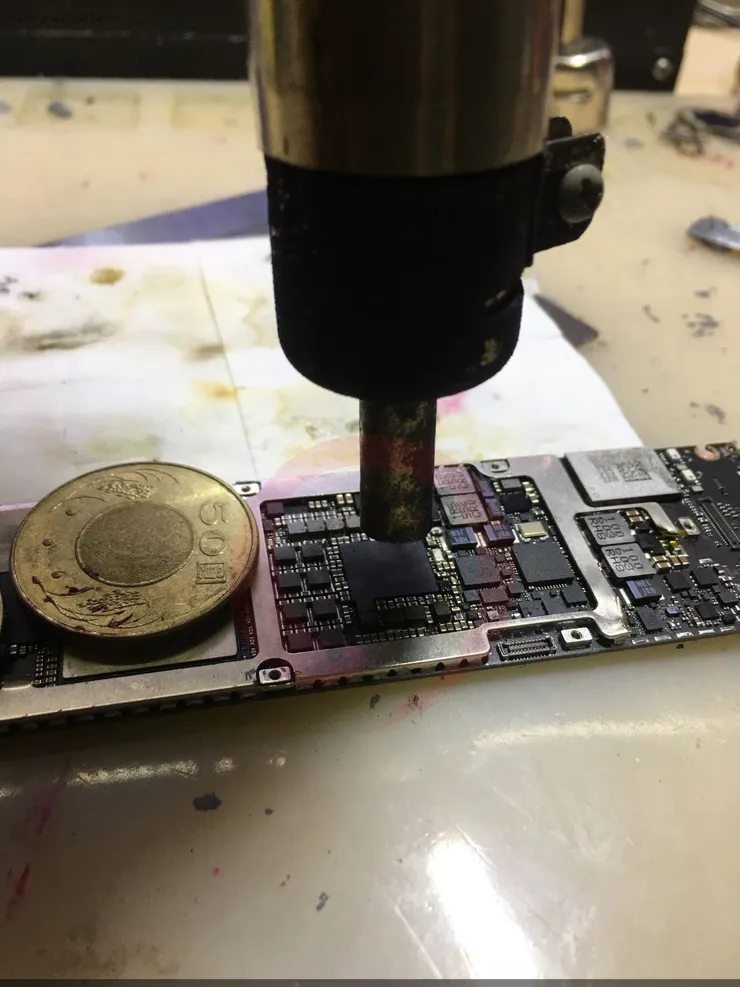

這片廢板都變形了，供電有封膠，但我沒除膠就直接取了，幾個地方要注意的就是，平板面積比手機大的多，相對的溫度也得要提升，以我的 898D 神器來說，大約開 370 度左右

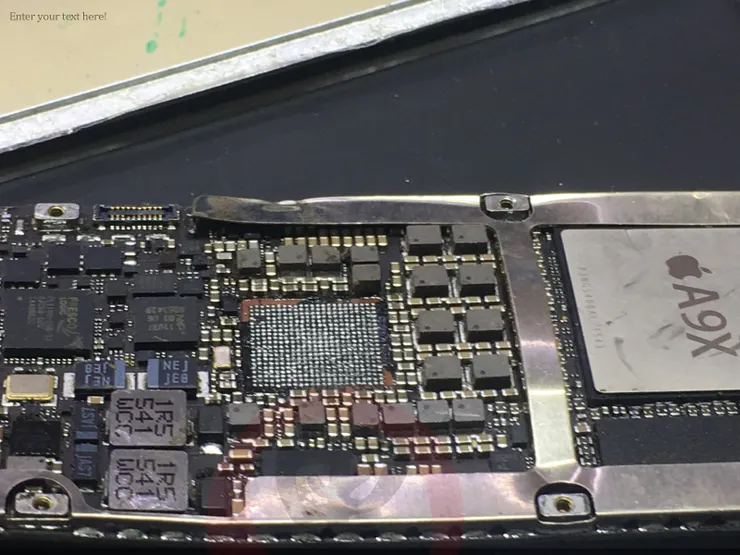

原機的主供電，因為有做過，所以大約 280 就取下了

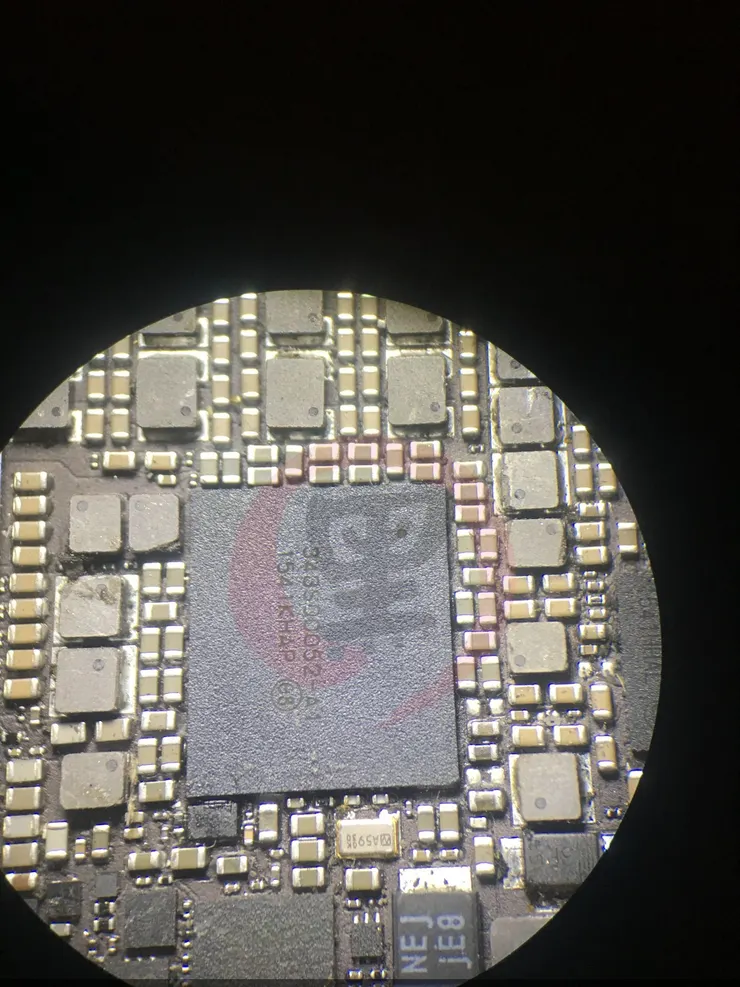

主供電我總共做了二顆，因為沒有電路圖，這裡也談什麼理論了，回裝主供電後，電流上昇一些大約有 45MA
這個電流應該是 CLK 有出來了，但 Reset 可能無效，而這個 Reset 在開機的時候，應該有跟 USB 牽扯在一起，除了待機電路的場校電晶體，以被前一家短接，暫時不去理會，另外就是客戶有，好像是充電後就不開，所以這顆也必須動到

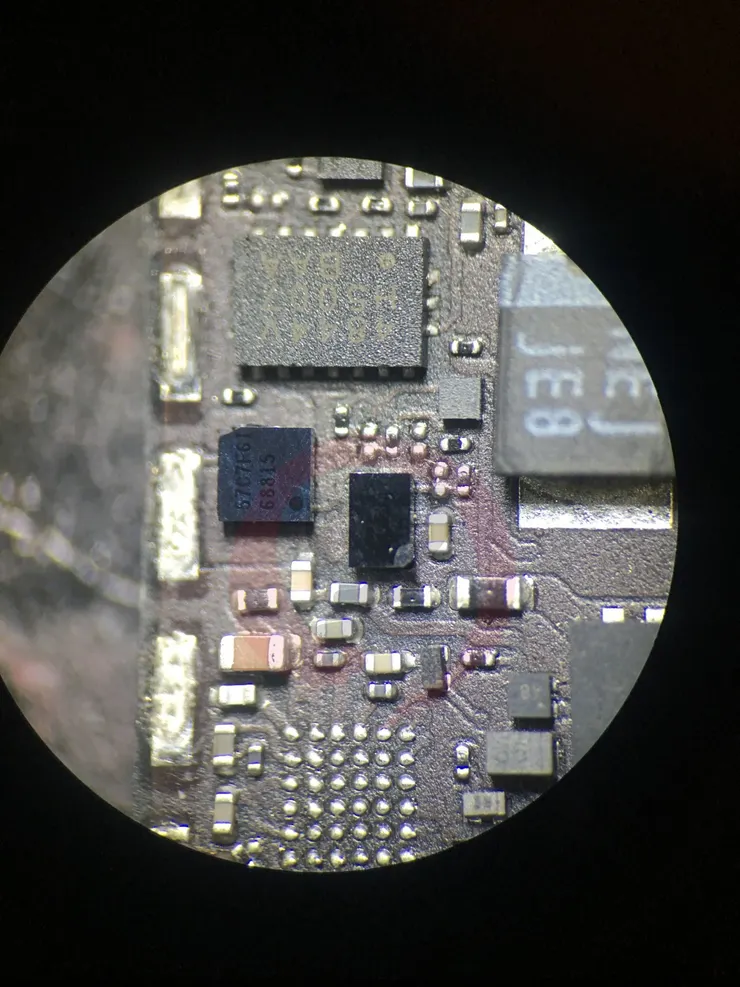

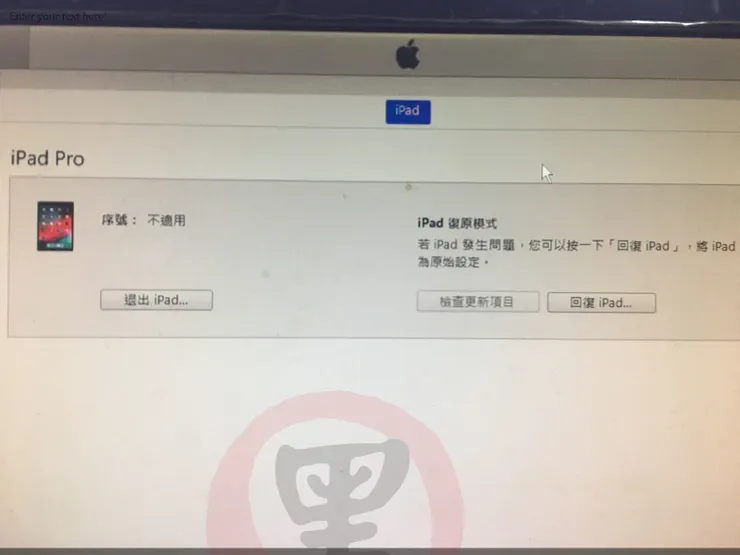

在主供電與USB管理晶片，都更換過後，並且強制進入 DFU 模式，也能連機了，代表 BUCK / LDO OUT 基本上是正常的了
而觸發電流到了 76MA 左右，會反覆歸零，也就是 0~76~0~76~0~76 這個電流很明顯，就是 RAM 沒有工作的電流，如果超過 80 代表正常

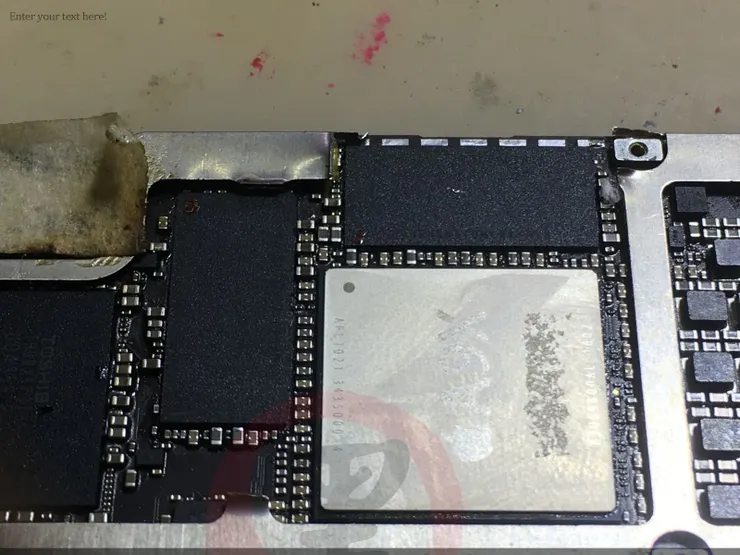

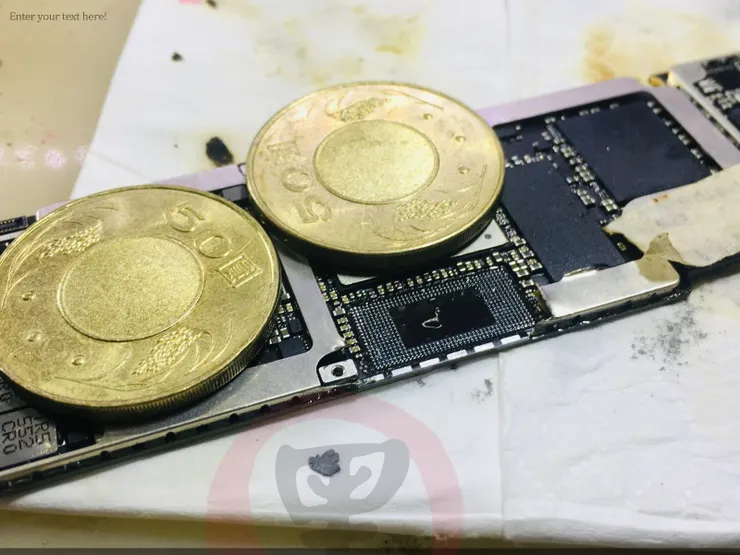

這兩顆 RAM 都有人動過了，底下還飛了一條線，不得不說，前一家的手工確實很優秀，飛的線很漂亮，也很穩固，兩顆記憶體，我都取了下來

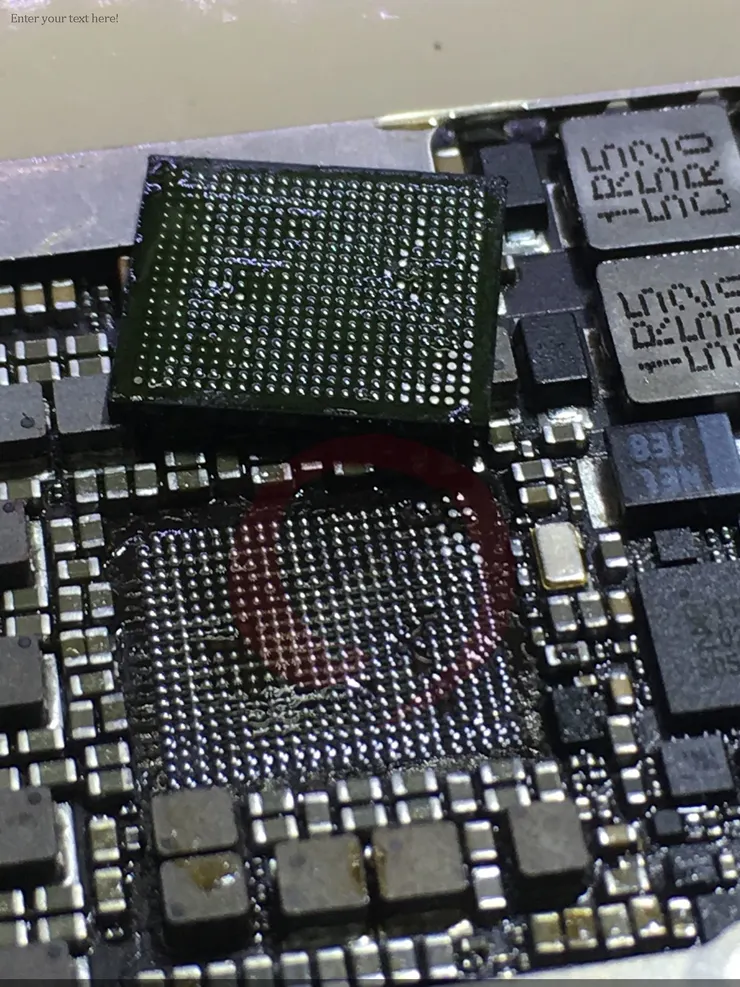

我看了我的料板，心都涼了一半，如果只有一顆還好一點，一次有兩顆～～料板都像被車碾過的樣子（筆電還有八顆的........）

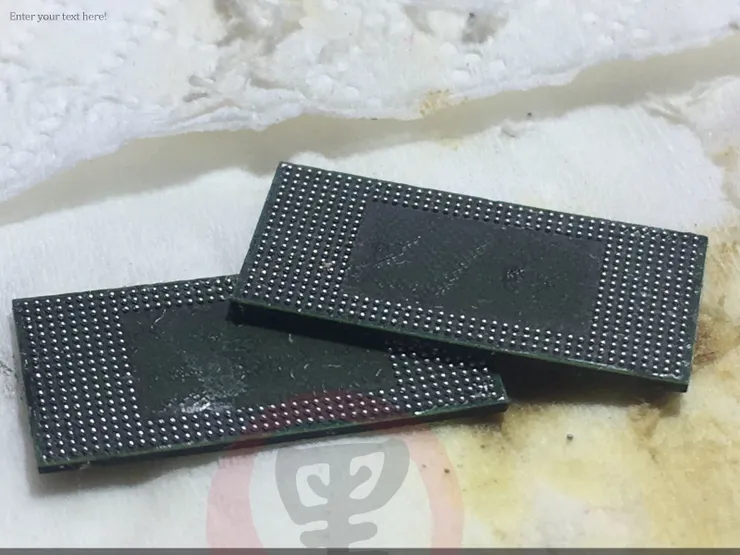

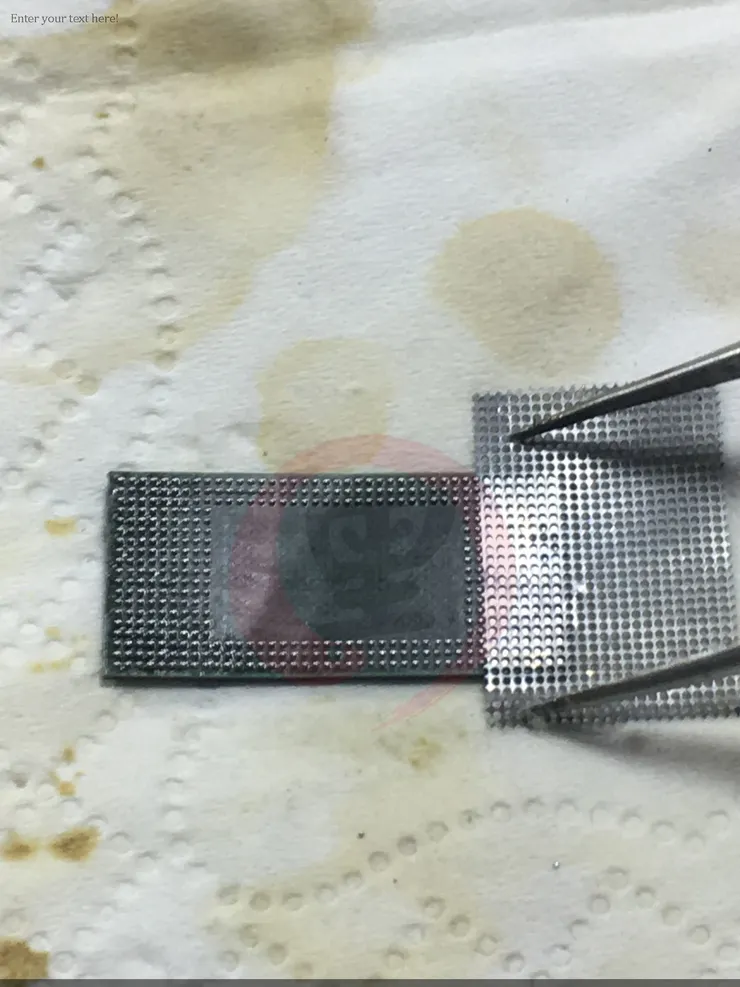

心涼～～結果沒鋼網～～心更涼啊～～我只好把 A7 的 CPU 鋼網用裁刀弄了下來，每一顆分三段植錫
總共兩顆，植了六次～～昏倒！

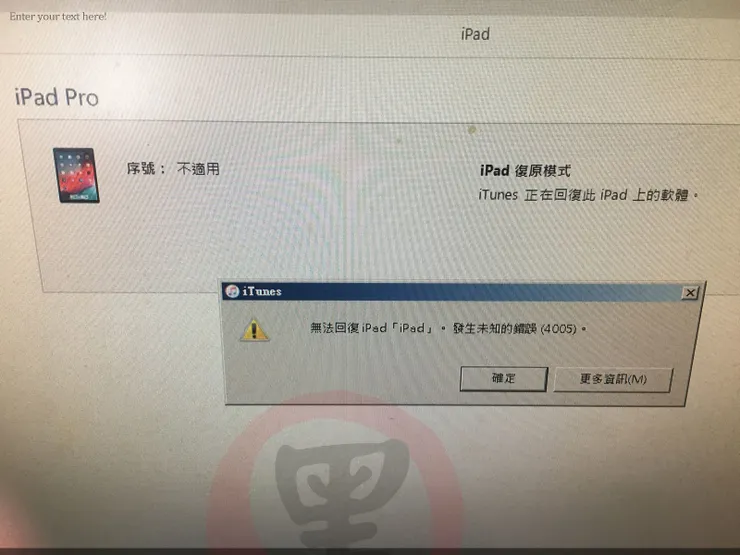

說話植了六次，但我總共換了四組，除了原機留下的那一組，我重上過不行，我從料板拆了一組下來，但他的記憶體沒封膠，可能是被重貼的，我兩顆各交換了一次，二次都還是不行，可以看到出現 4005 的錯誤代碼，為什麼保資料我還敢去刷機？因為 RAM 如果有問題，刷機是 100% 不會 LOAD DATA 的

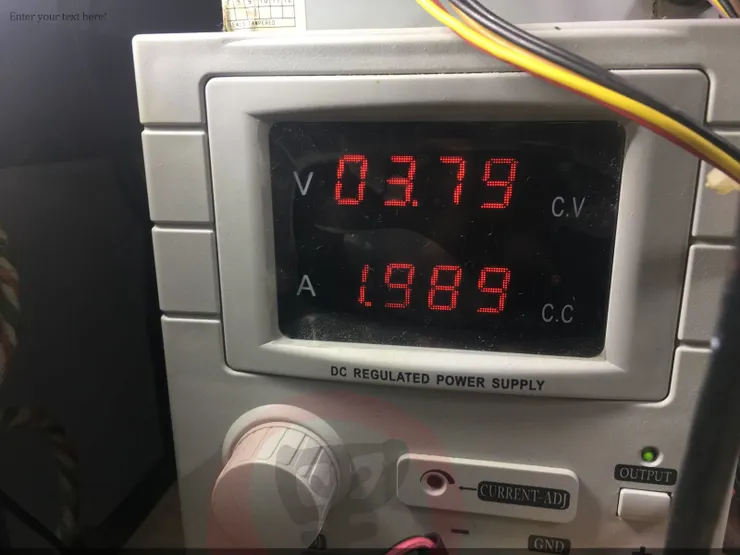

最後在拆一組有封膠的，除完膠後重上，觸發後電流上 0-45-70-76-80-160-260MA 持續爬升，這是一個很漂亮的電流，亦可達到 iPad Pro 的峰值 2.1 - 2.6A
至於為什麼，我會咬定就是 RAM 造成的，一直反覆在更換或做一樣的事情，其實這些都跟理論有關係，所以沒有理論，是一件很可怕的事情，當然在沒電路圖的情況下，還是依照者電流反應，部份的問題，可以透過示波器去觀查，但重點就是，手邊沒電路圖，探針也不知往那放

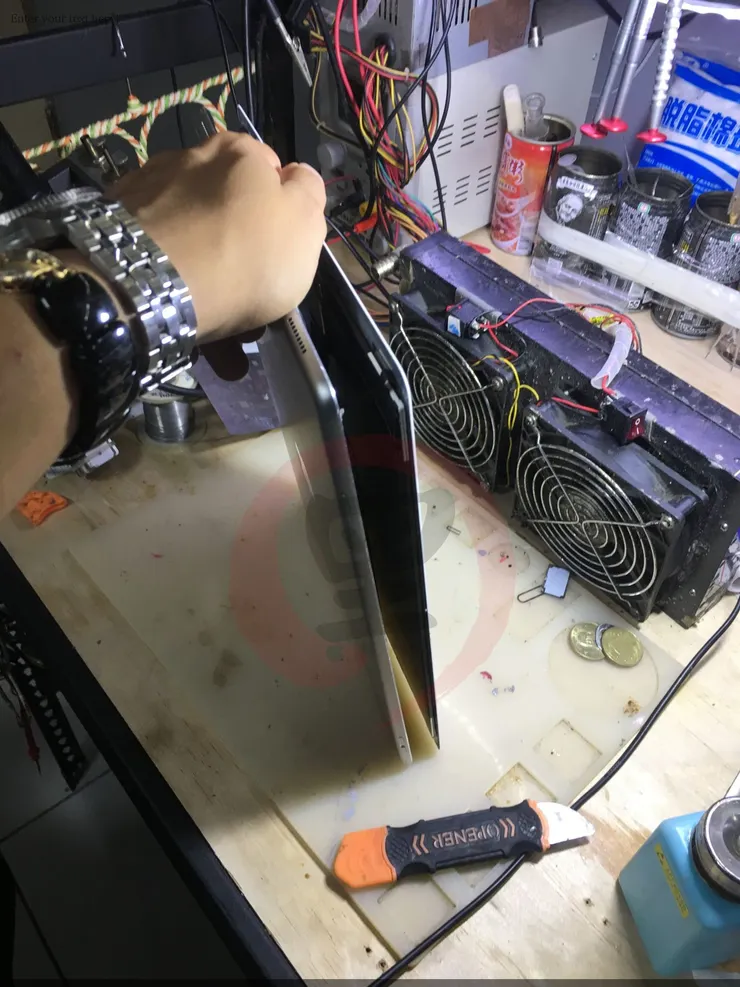

接者就開始裝機了

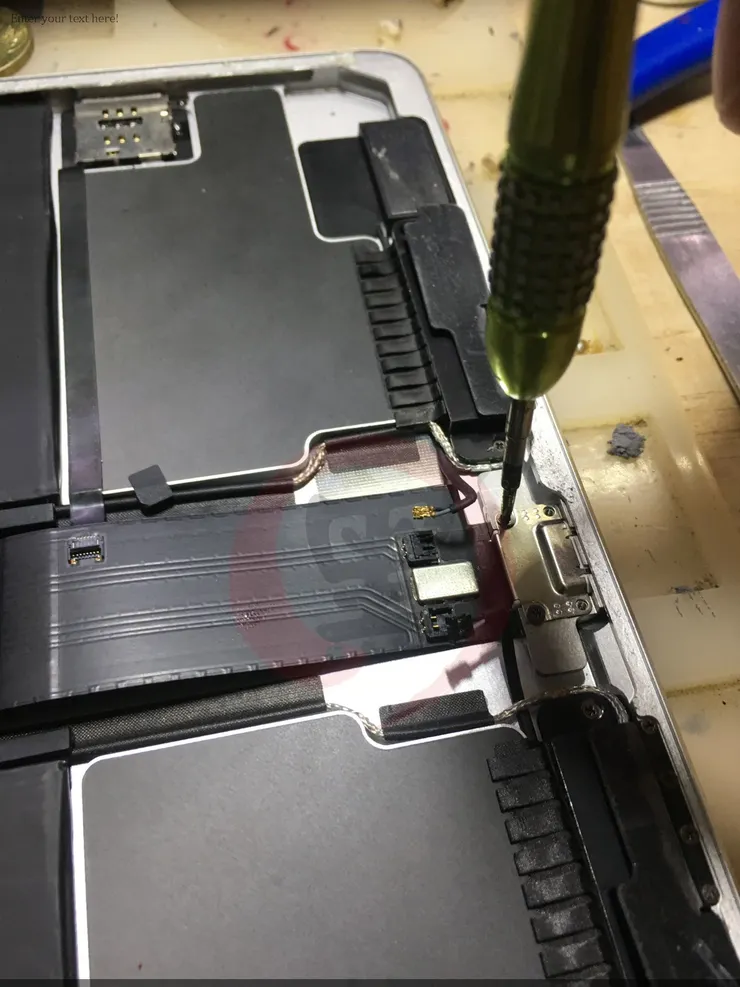

功能基本上不用測了，因為客戶只要資料而以，開始鎖螺絲
螺鎖固定完成後，礙於我拆機的 RAM 在植錫時，我發現是有一點彎彎的，封機前在打上黑膠去固定，同時也把主供電給封起來
原機留下來的貼紙，該上的都得裝回去

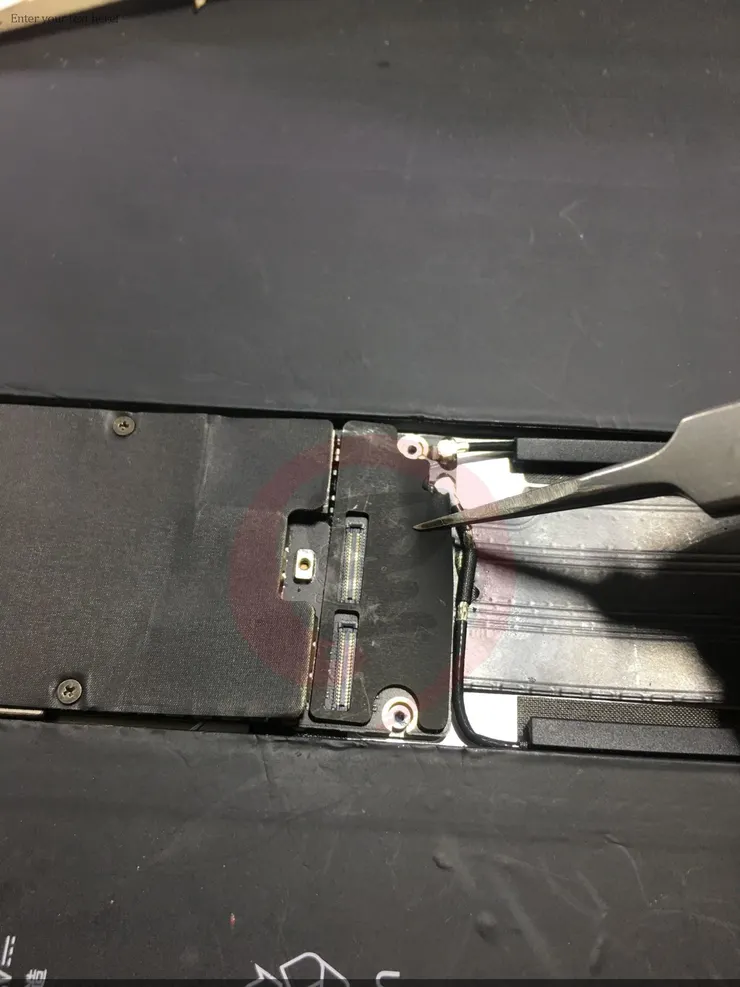

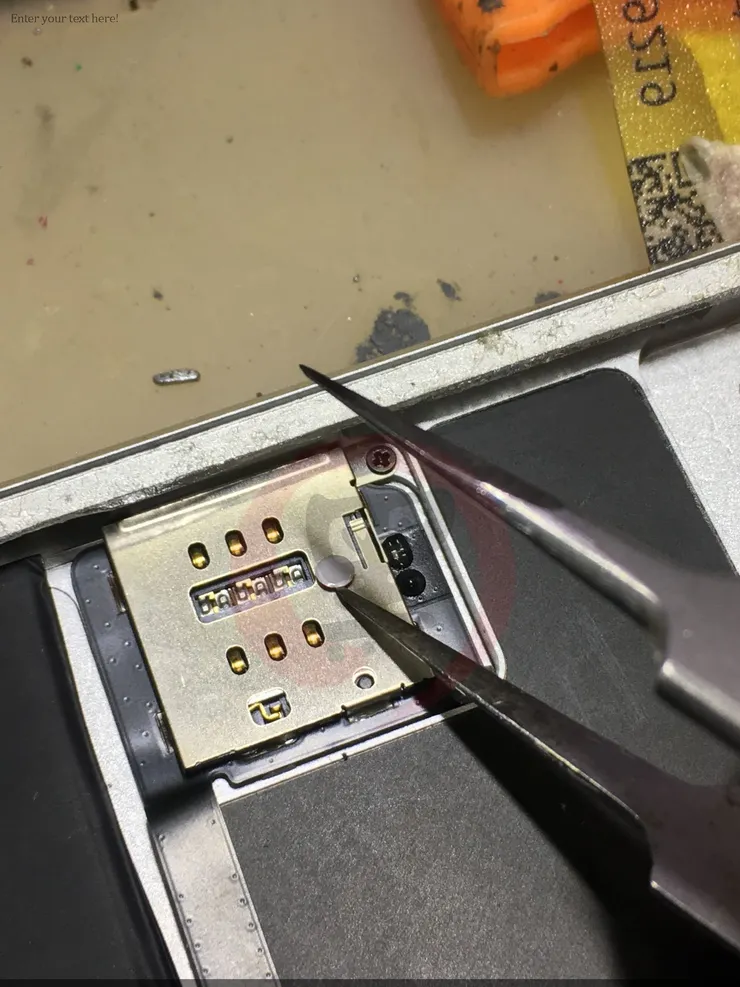

防潮試紙放置於卡槽上方

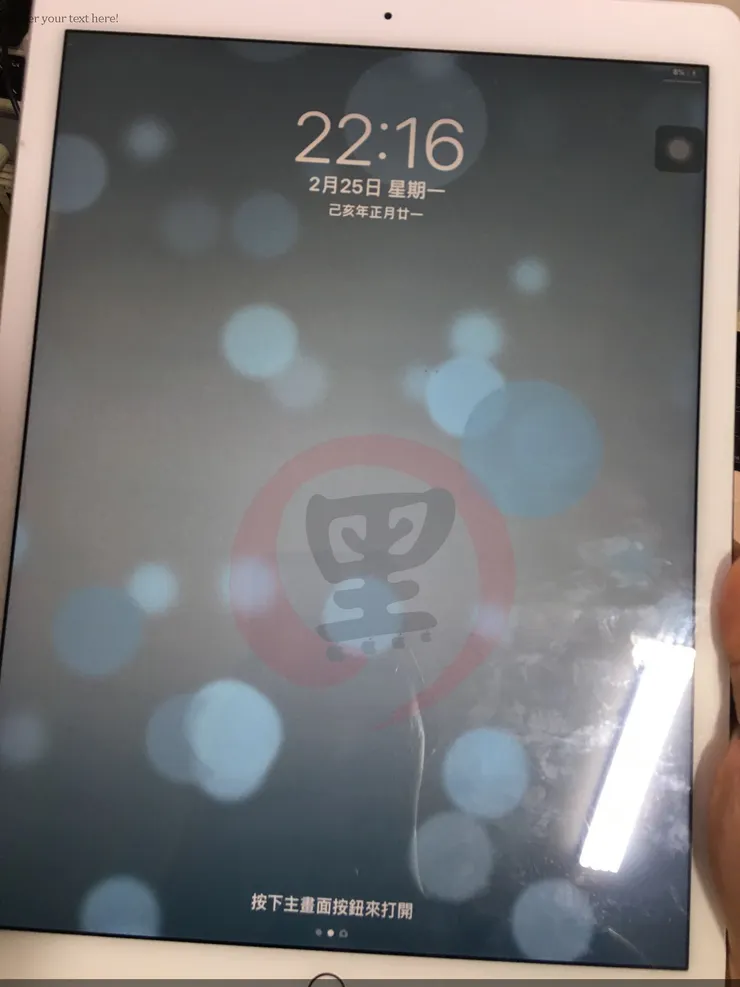

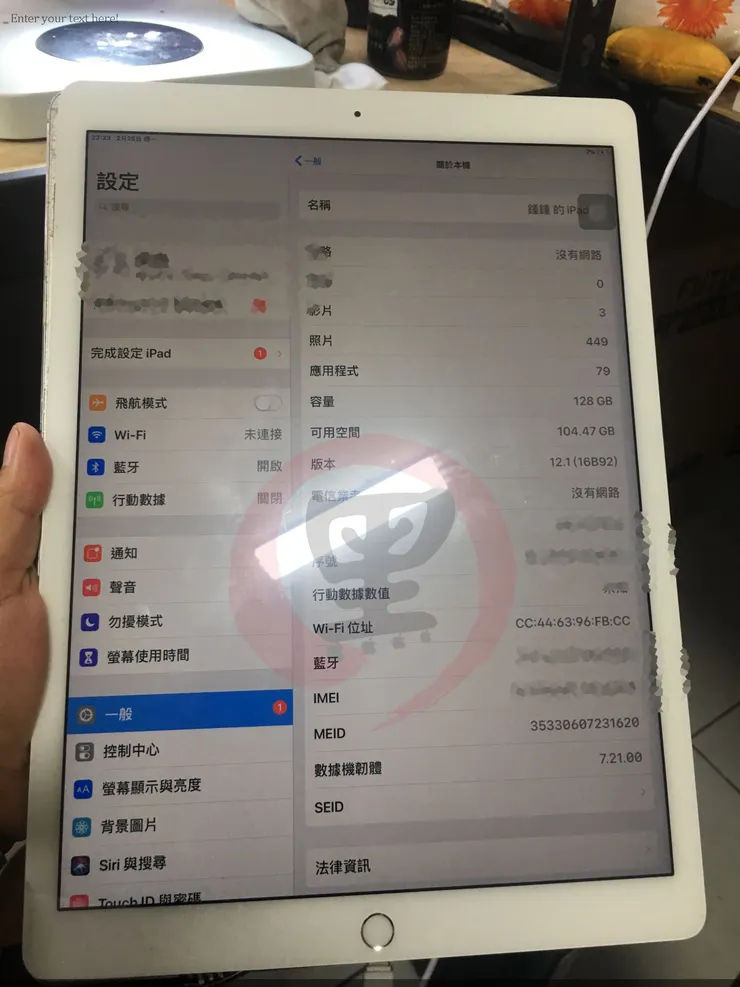

裝機測開～～進入系統了，時間停留在 2019/02/25 所以估計這台，在外面流竄少都有一個月了

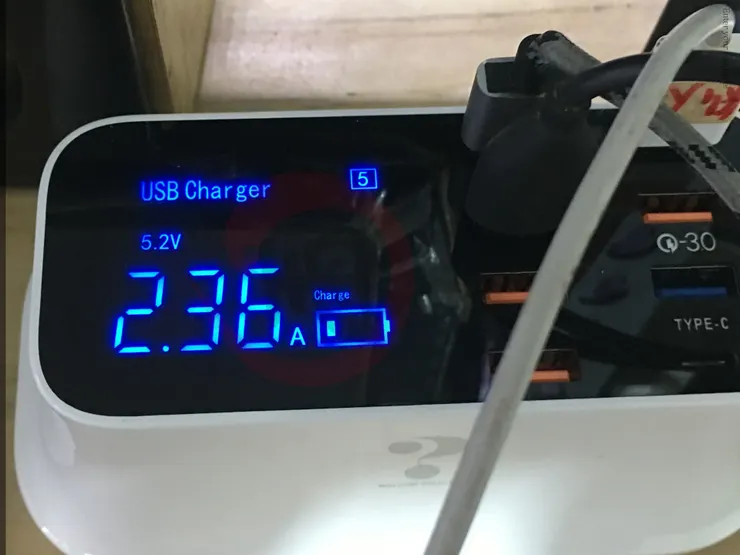

充電電流可達 2.3A 確認正常
最後也算是圓滿收場，將客戶的資料全數保住了～～
