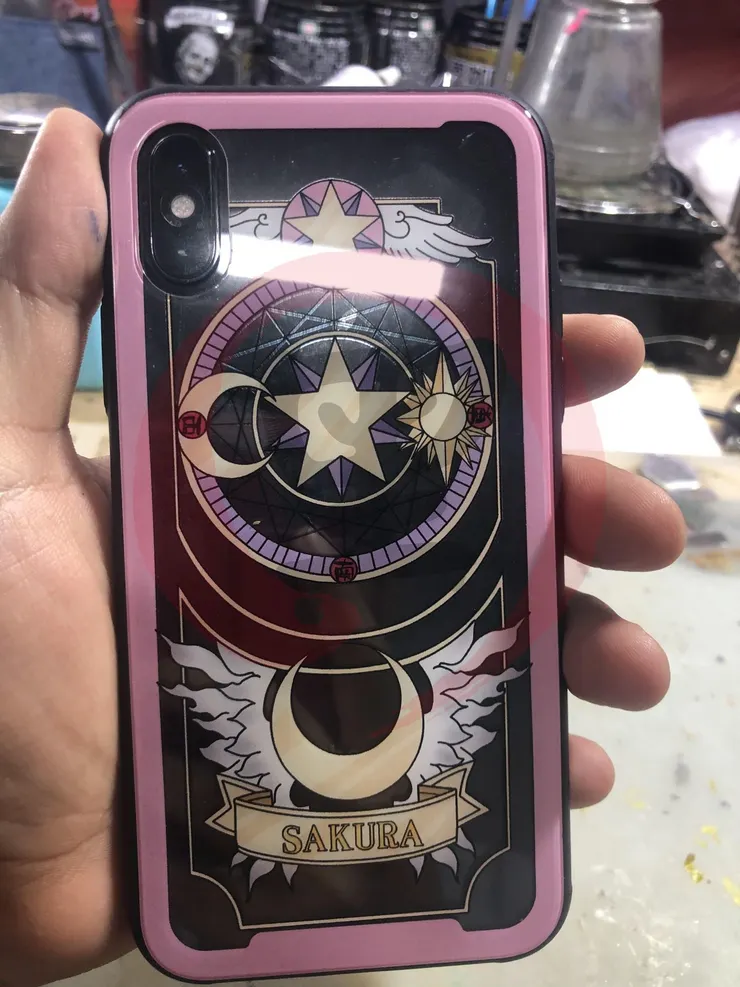

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台大摔的 iPhone X ，客戶描述說手機原本有些問題，刷機之後能開機，但根本無法啟用，是一個很少女的玻璃背殼
外觀看起來沒有什麼大傷痕，估計沒更換過其它零件

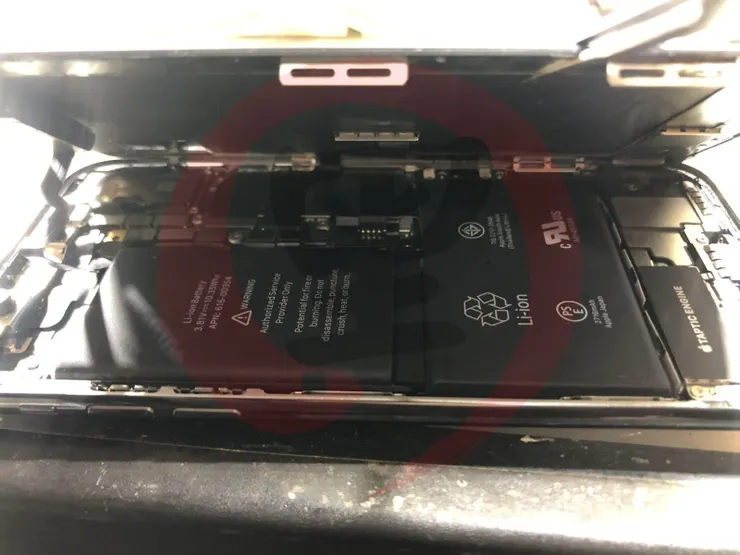

手機在打開後，可以明顯見到，內部有人為動拆過的指紋

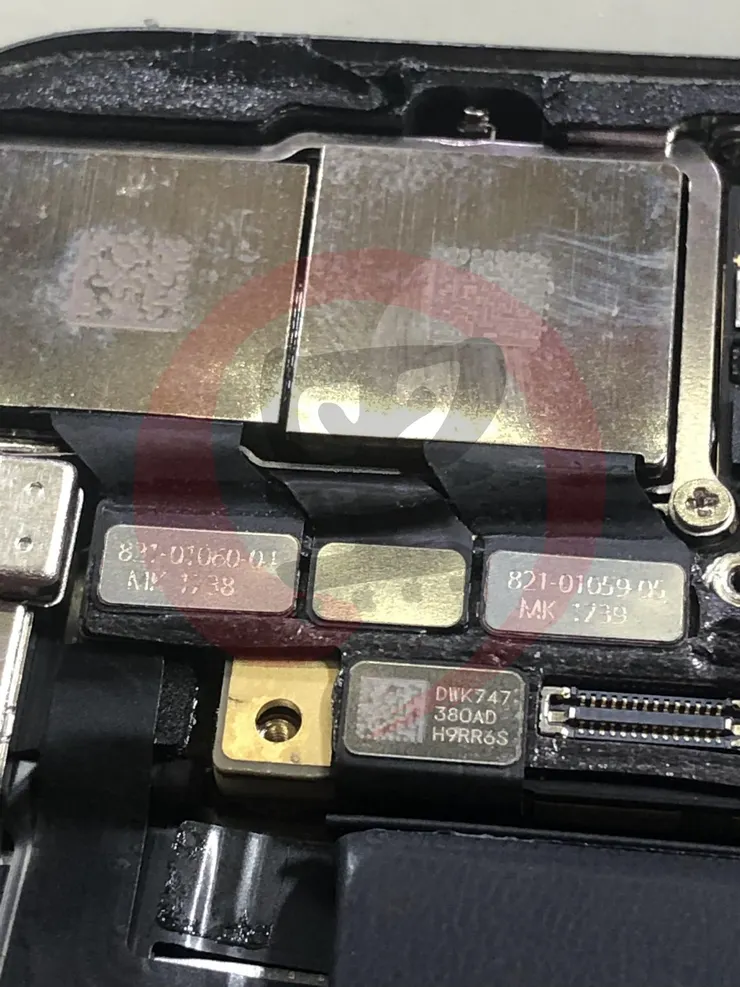

除了有指紋外，排線折的方向跟原廠不相同，估計曾經有做過一些檢測之類的

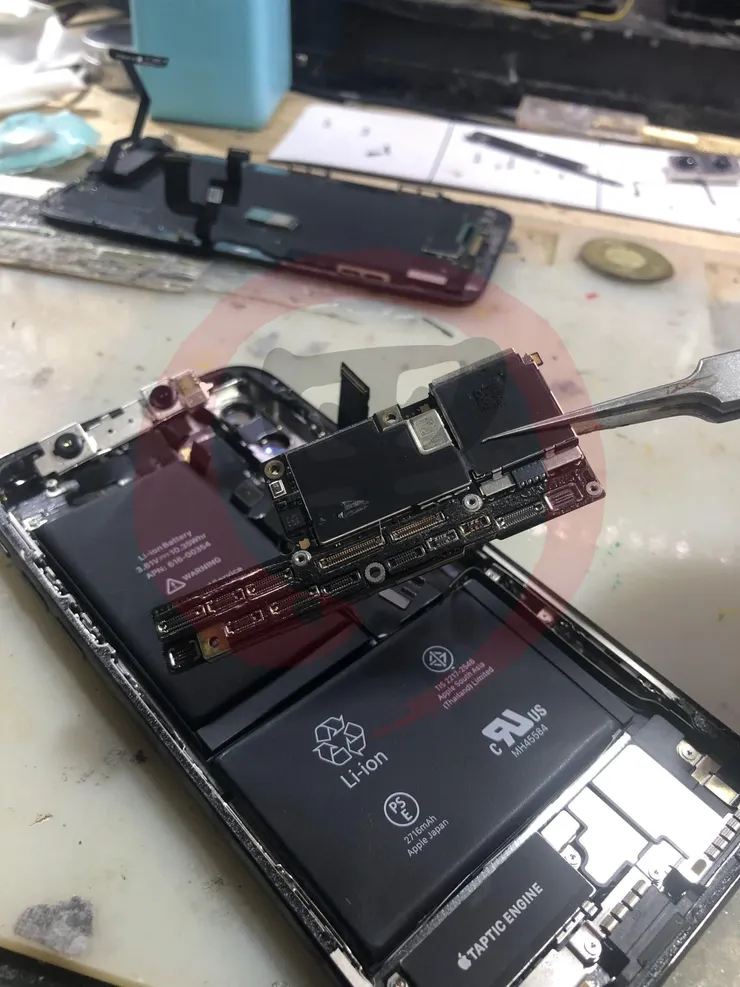

螺絲卸除後，先將主機板取下，這種無法啟用的手機，除了黑名單、妖機、鎖碼之外，都是主機板造成的故障問題
先將表面貼紙去除，放上加熱平台設定到炸雞腿的溫度

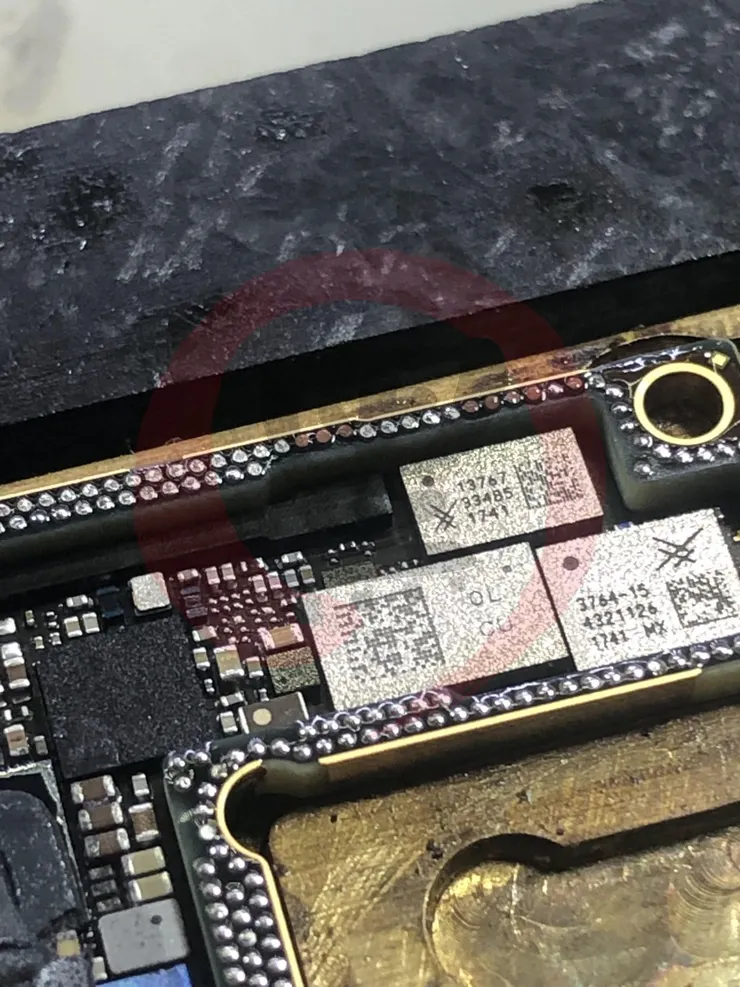

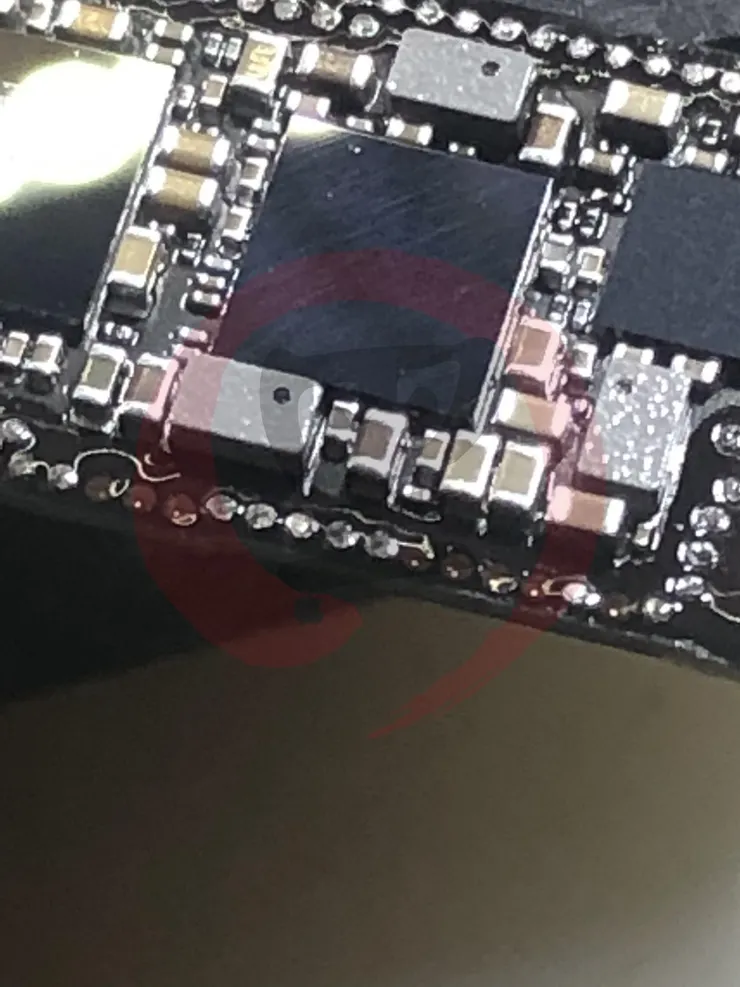

分層取下後，可能見到主板的焊點掉了不少顆
環視過電路圖後，發現大多焊點都是接地的，同時其它的焊點也不圓潤
這個就確定中層一定要全部重做了，用烙鐵將上層、下層的焊點全部拖掉
並且檢查是否還有虛焊的點

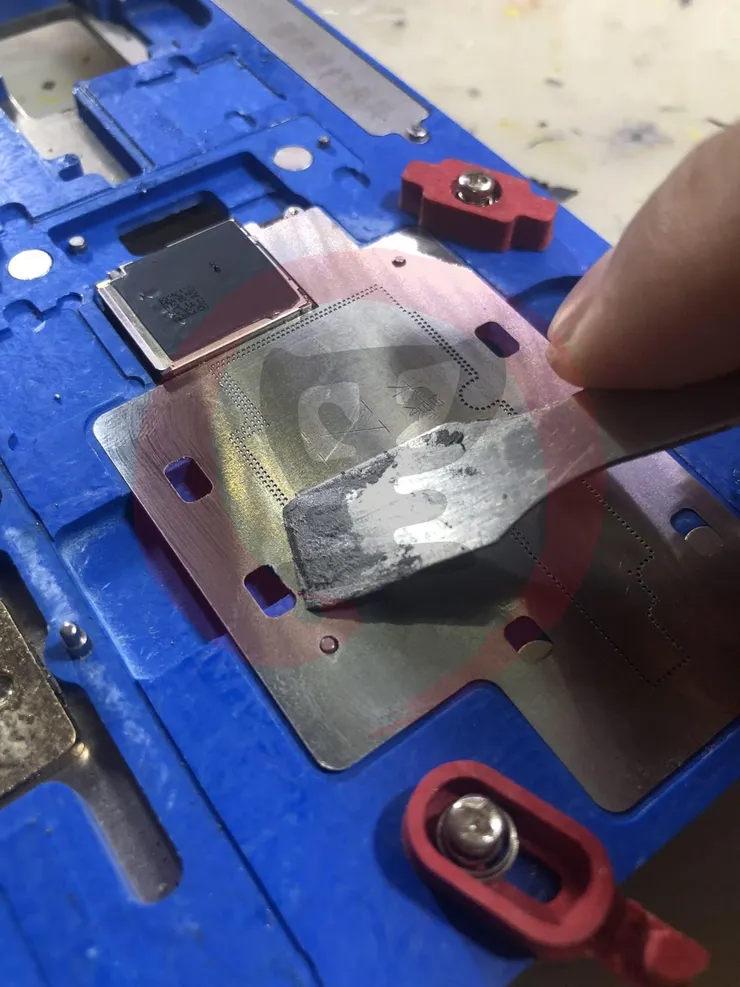

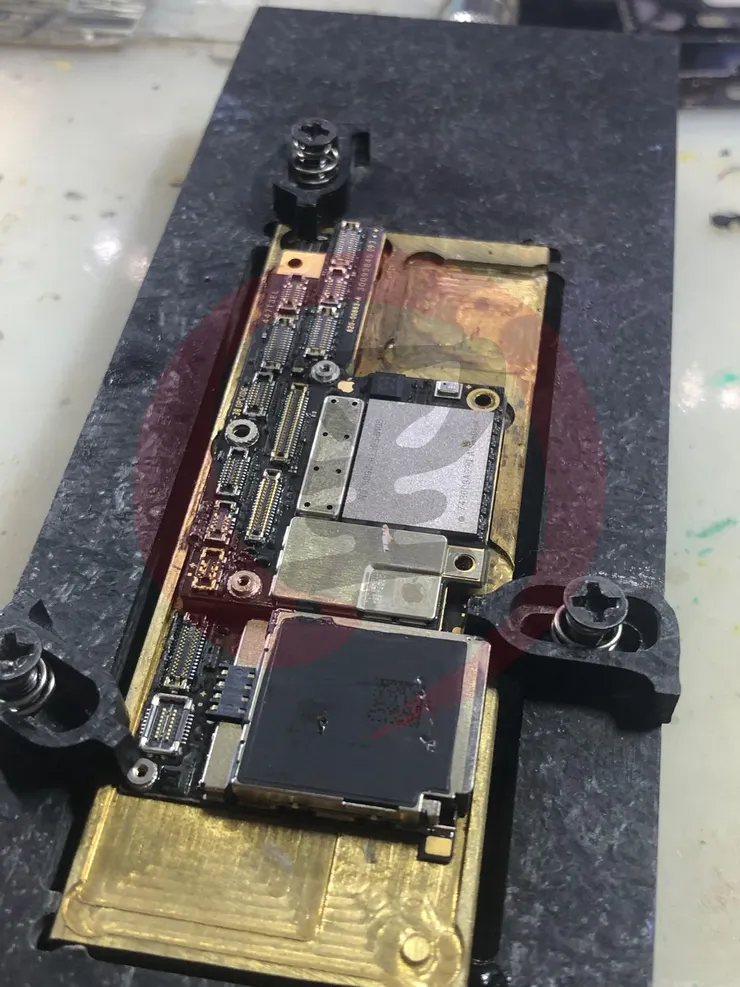

將 iPhone X 分層主機板，架上米景的夾俱塗抹適量的錫漿

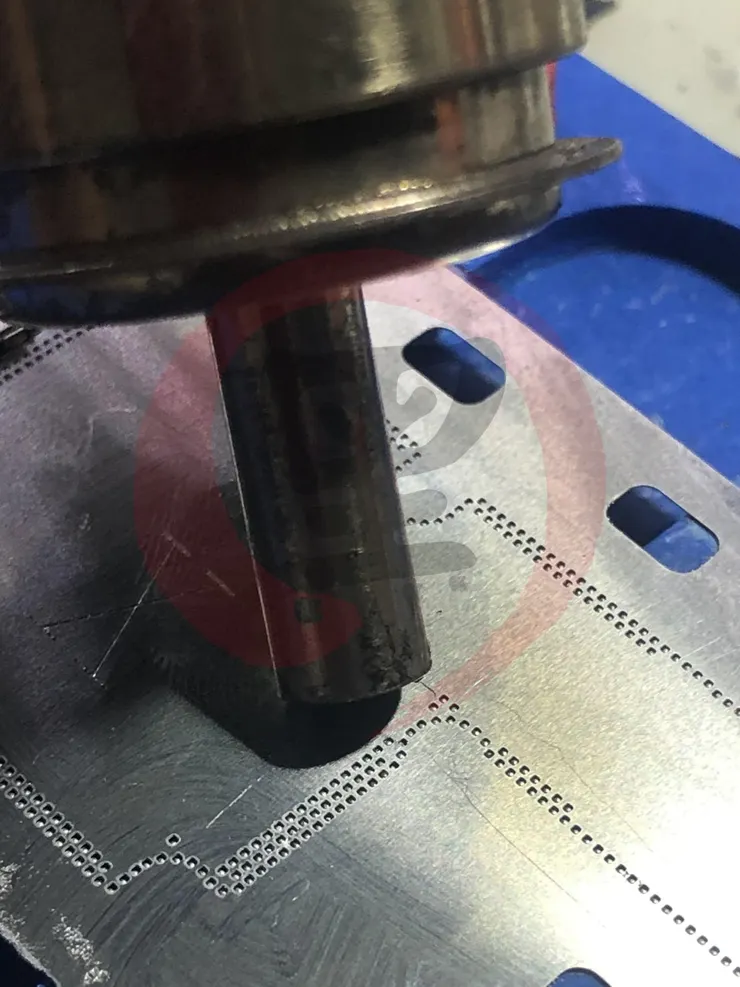

開始針對中層植錫，這個米景的夾俱附上的鋼網，偏離中心約 1/3 位置，俱體沒有 Find X 鋼網來的好用，但是我那片突然找不到，所以只好用米景來做了，還是那句老話，技術可以彌補設備的不足，沒毛病～～

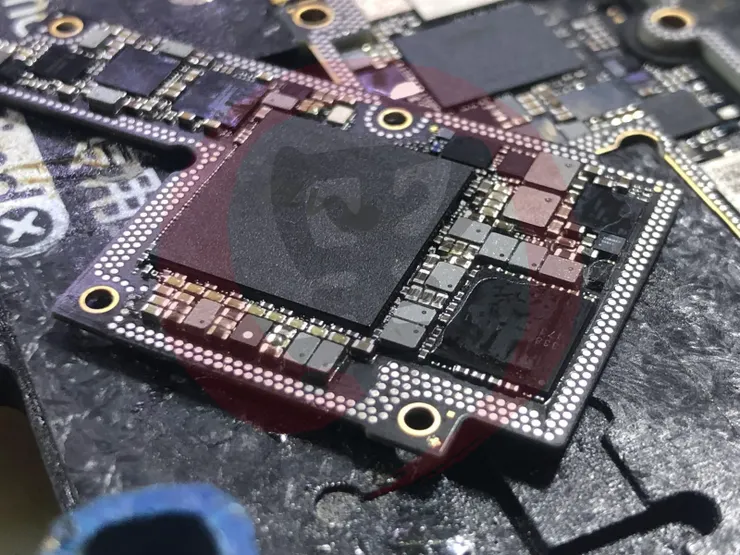

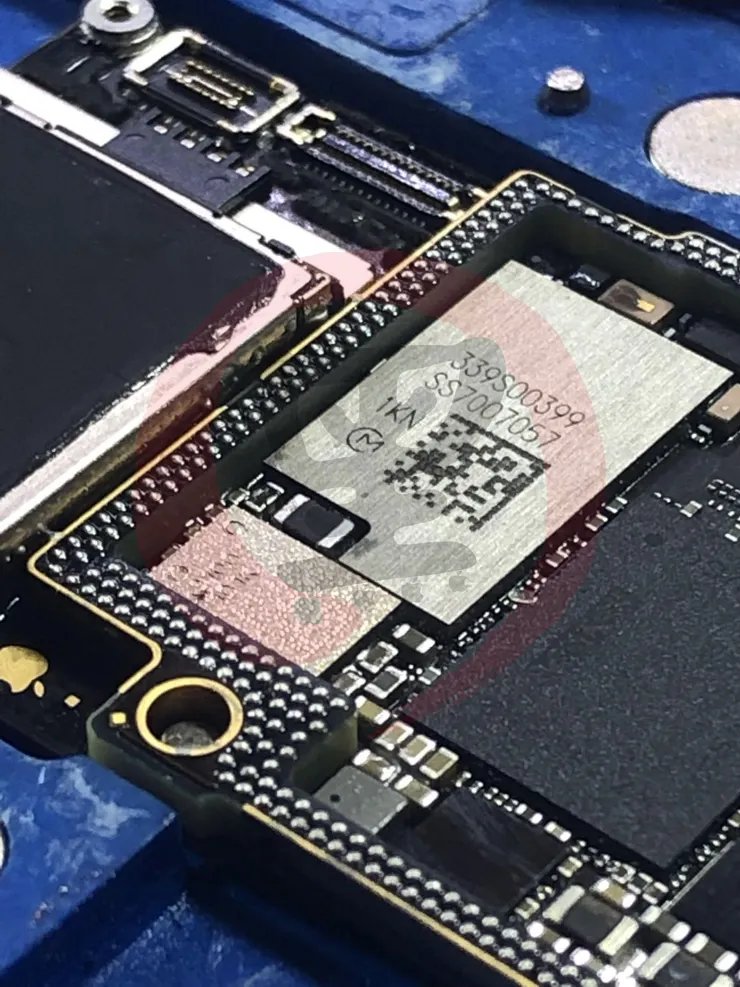

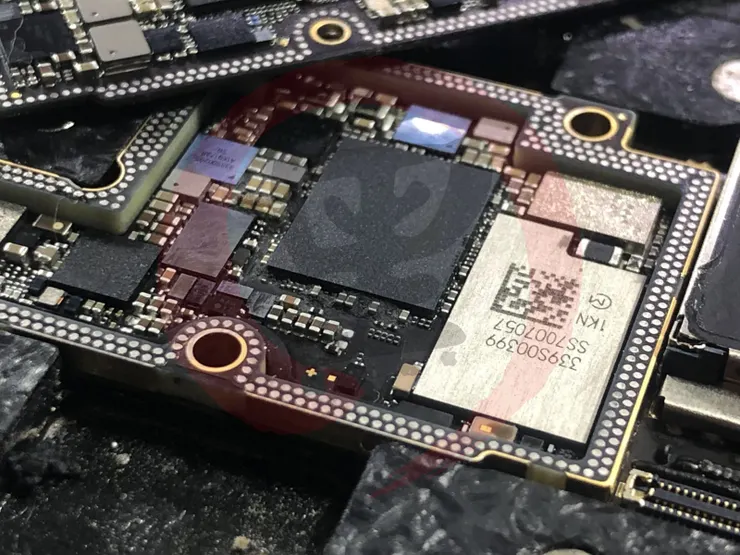

植錫完整，檢測焊點是否圓潤飽滿

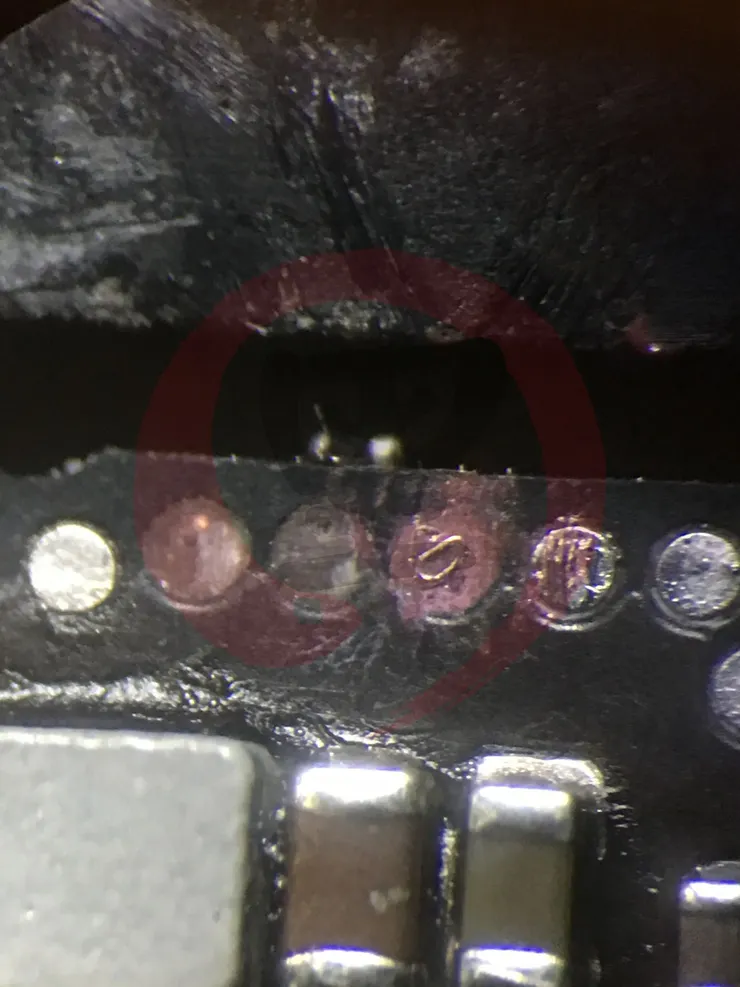

扣除接地端的位置外，部份中層焊點需要補上線，這裡的話就不太適合做一般飛線，盡可能灌阻緣漆舖平，讓線直接封在內部，避免結合時線又開掉
中層植錫好，補完線，可以重上加熱平台結合

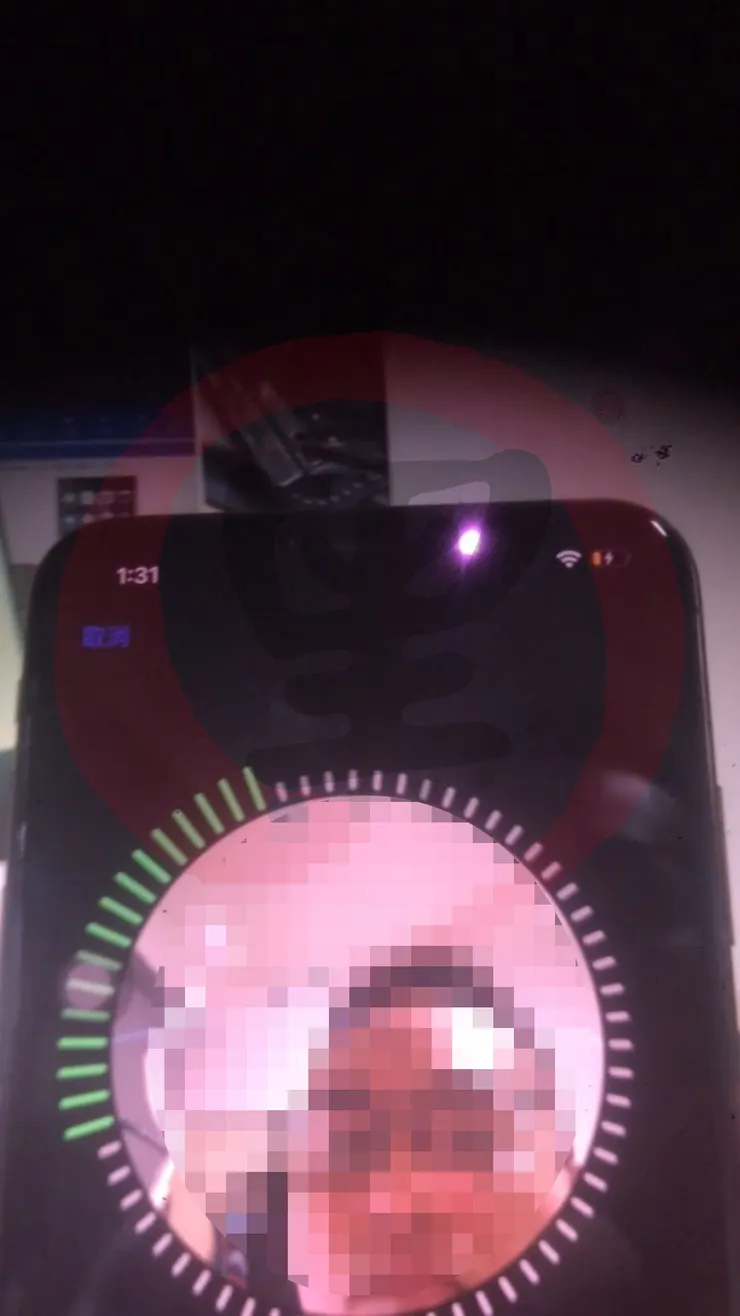

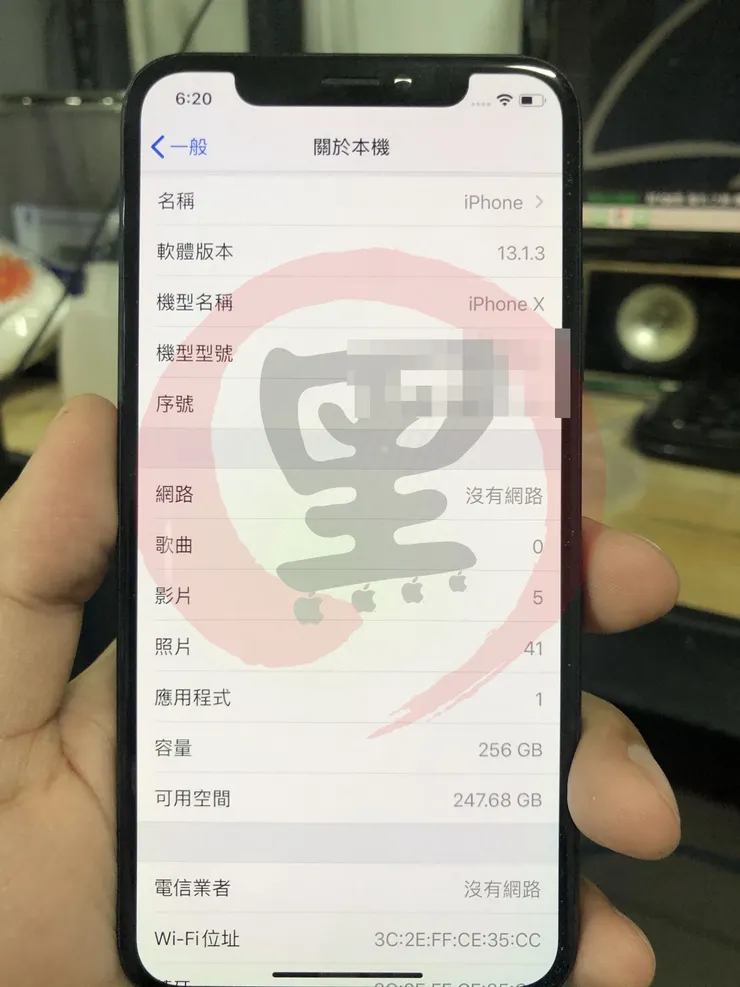

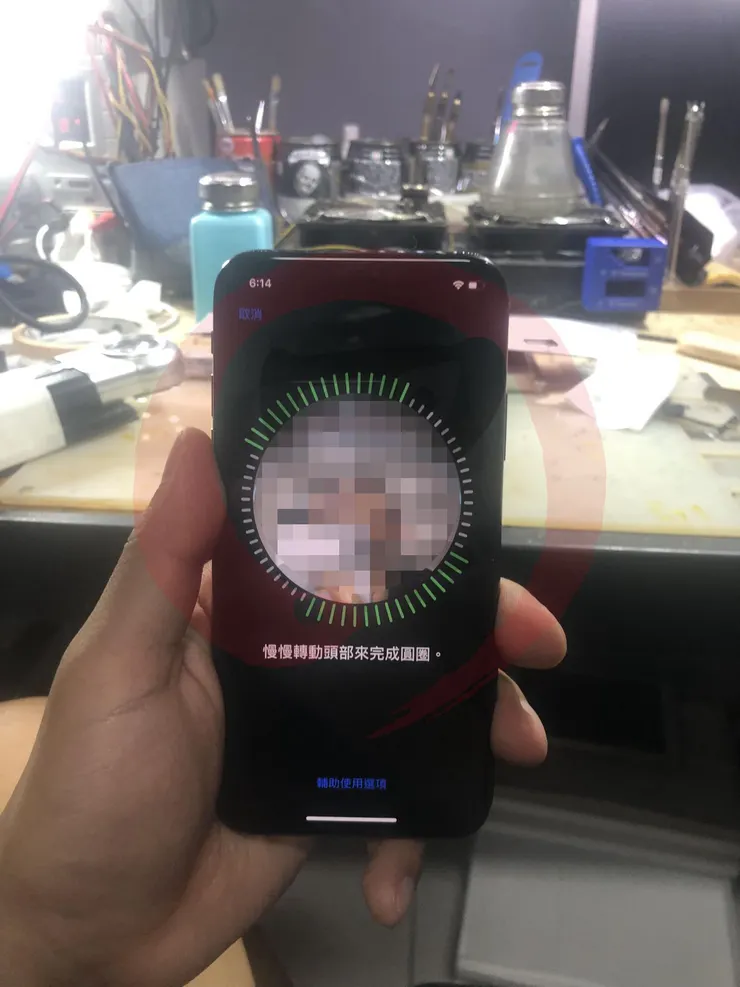

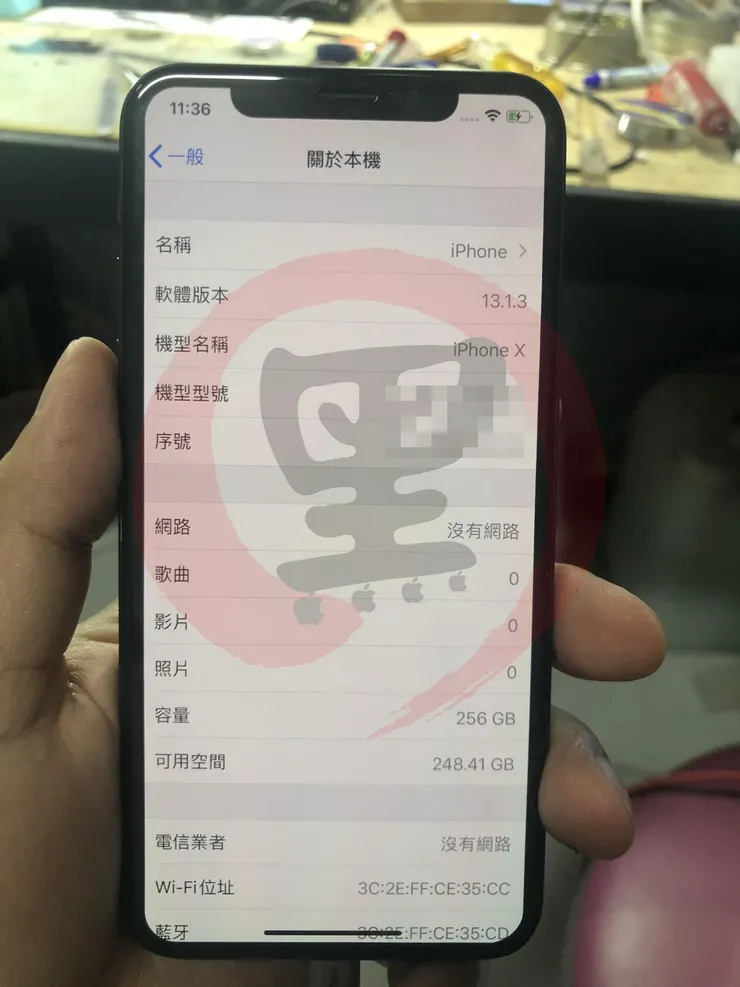

裝機後，進 DFU 重新刷機一次，就可以正常啟用囉，但在檢測功能時，發現 FACE ID 雖然能打開，但畫面一直顯示「請保持在框框內」
我可以很確定，我的頭沒有大到超過框框，所以一定是手機裡邊還有問題
經過一番檢測，主機板沒有問題，同時聽筒的聲音也沒有，擴音是正常的，這時我就猜到一件是，媽的一定是排線，所以我將聽筒排線整個取下，泛光感應器與環境光傳感器中間，有一條很工整的切痕
（分開是正常但斷線就不正常）

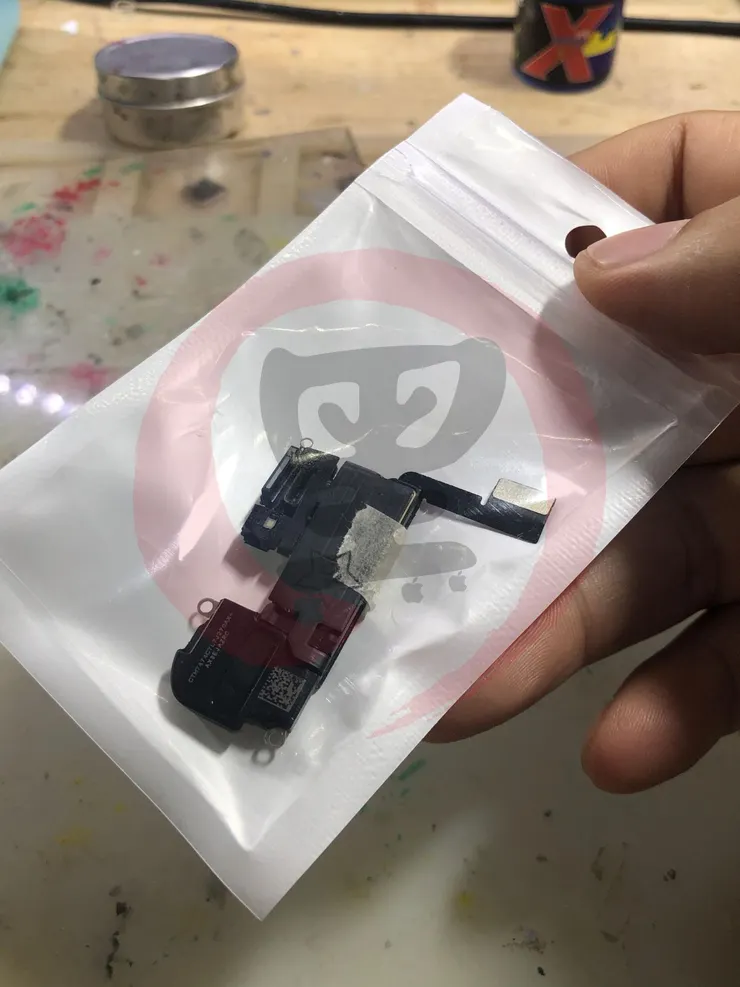

斷了就斷了，跟朋友買了一個 iPhone X 聽筒排線來

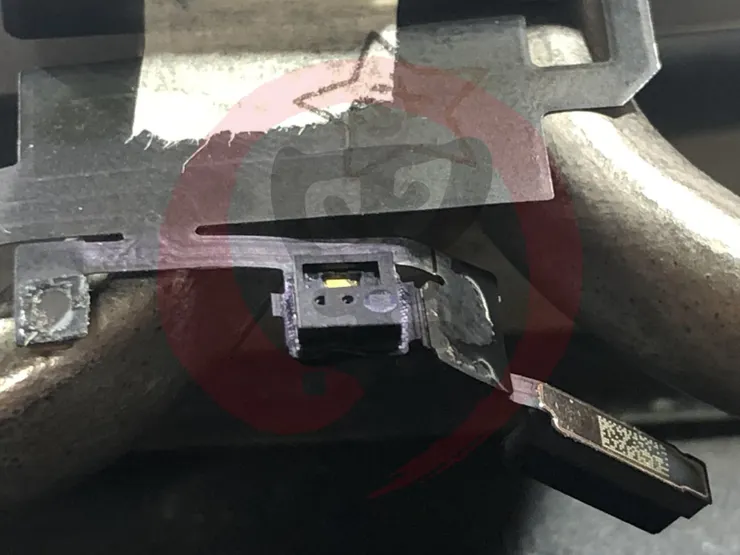

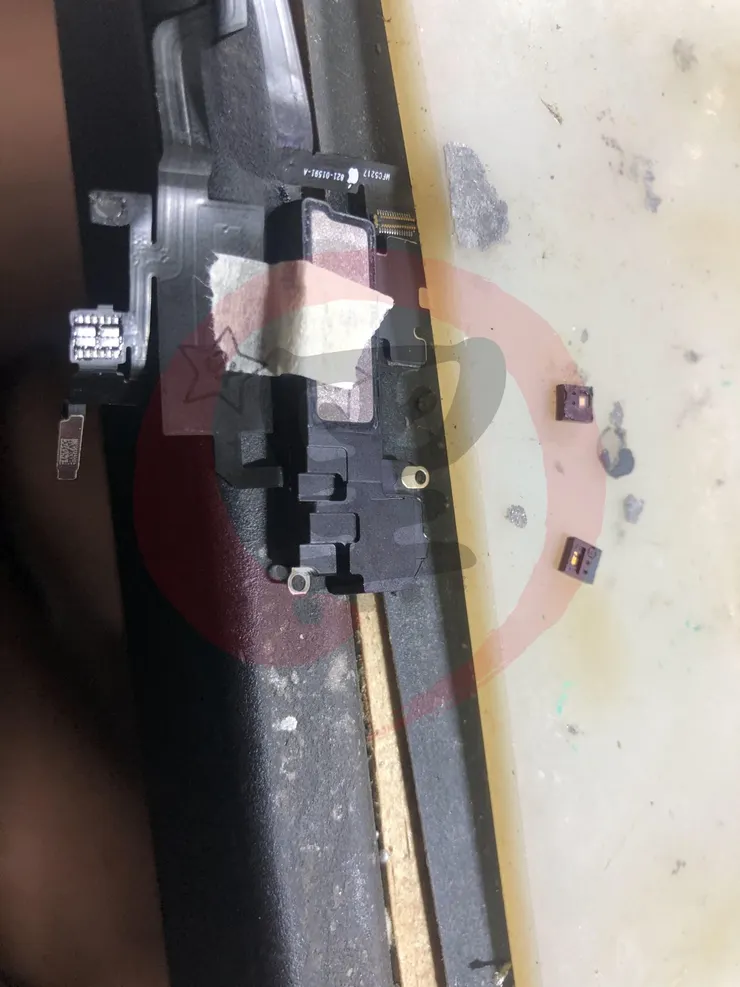

將兩條排線的泛光傳感器晶片取下
這顆模組內，包含了「Flood illuminator」與「Proximity sensor」

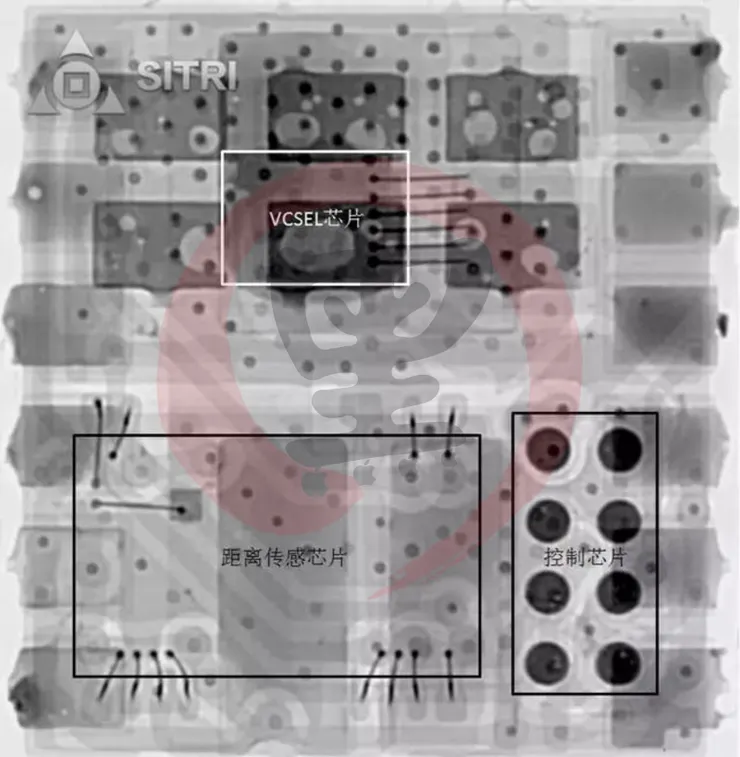

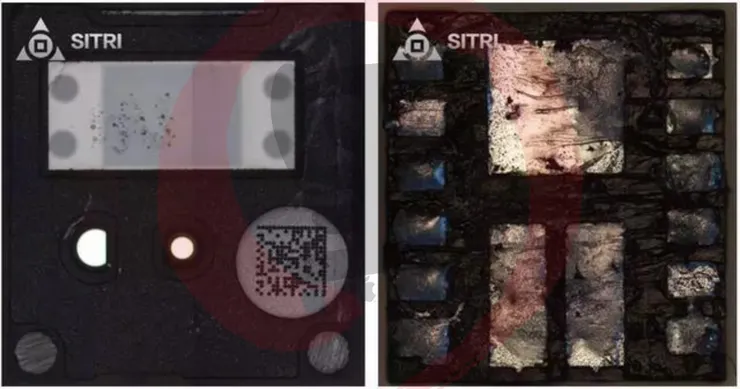

在 X-RAY 底下可以看的到，整體結構大概是這樣

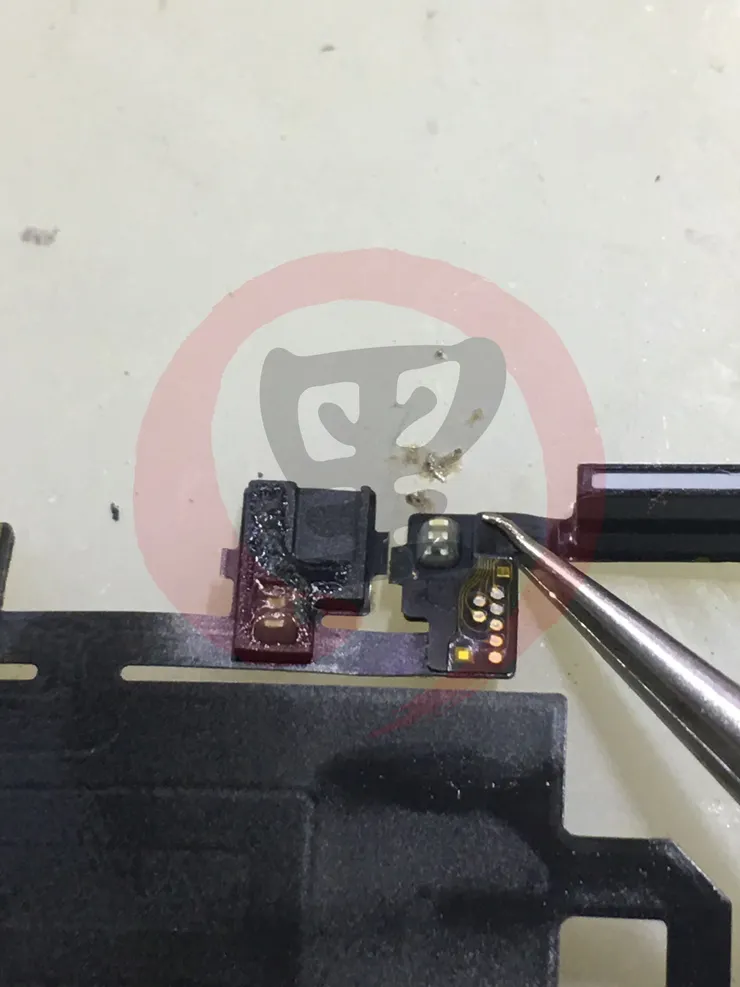

最後一步就是將原機的傳感器模組，焊接到新排線上，因為排線是帶聽筒的，所以就省去了聽筒的焊接了

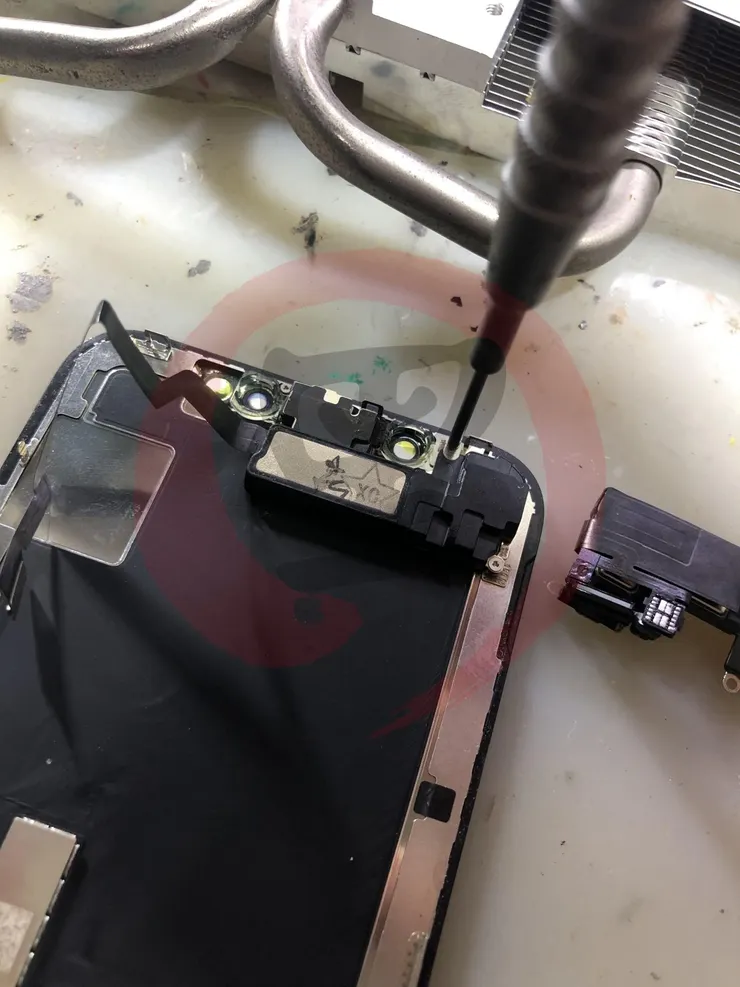

接者就是比較簡單的部份了，將零組件全數裝回面板本體

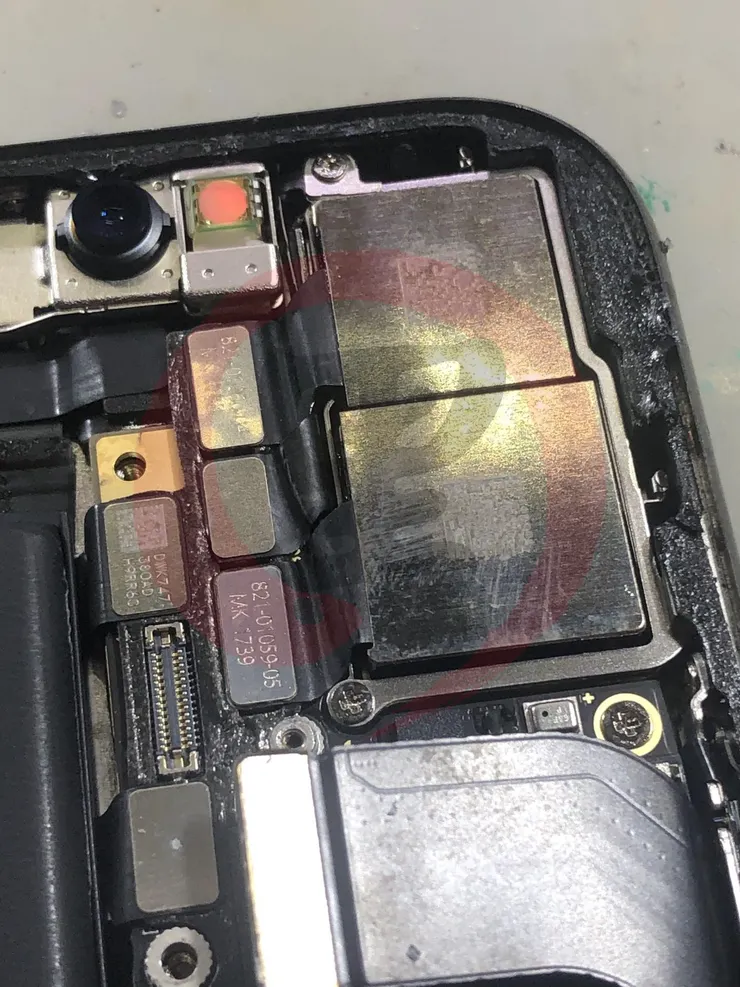

主機的部份也全部裝回去
打開 FACE ID 測試功能，可以正常使用囉

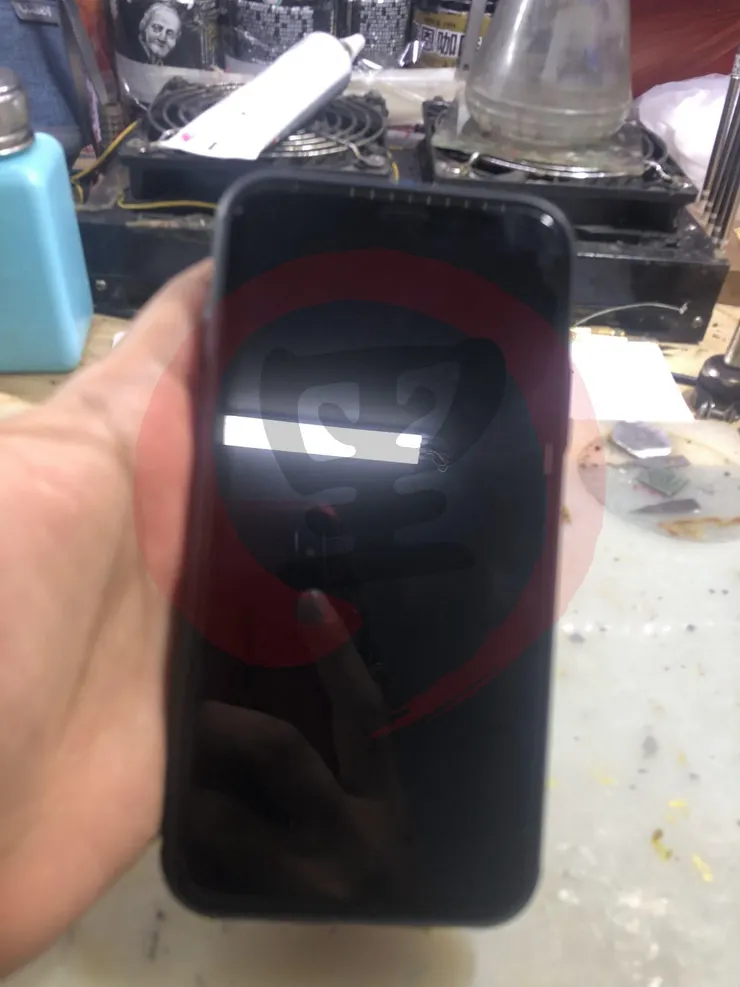

在紅外線探測器下，就可以明顯見到閃爍的可見光

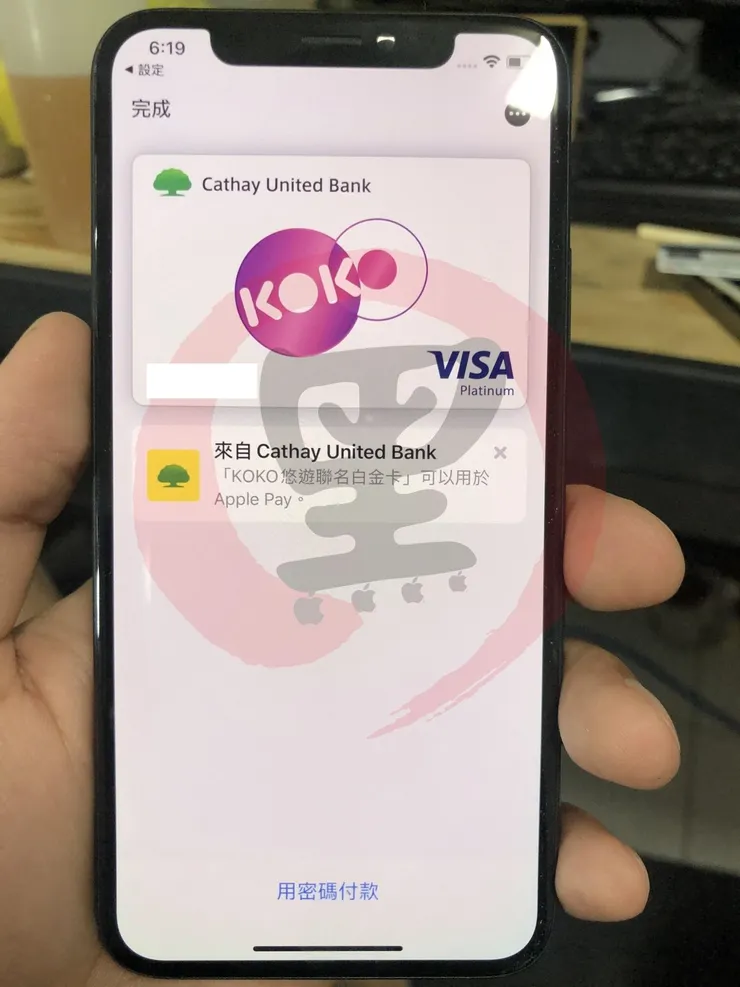

APPLE PAY 故障也完成修復，可以正常操作
一台完全無法使用的 iPhone X 就這樣滿血復活，自己動手，豐衣足食！
