CADDY VAN 中高音喇吧補齊計畫

更新於 發佈於 閱讀時間約 3 分鐘

眾所周知
CADDY VAN 只有前面左右門板的兩隻喇吧
如果隔板沒有拆除
其實對我木耳來說
是很夠用的

但是 後面現在已經弄好
可以載人後
其實
是非常不夠的

所以
先買一組來試試水溫吧
如果好用 再買一組來裝後面

這次主要是要補齊前面的聲音
找了很久
這組還在預算範圍內
那就下手吧

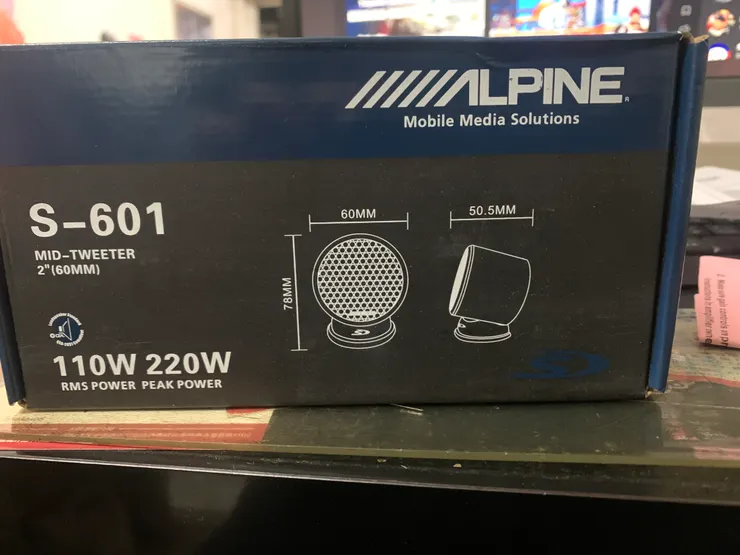

ALPINE S-601中高音喇吧

ALPINE S-601中高音喇吧

大小規格如圖
兩吋中高音喇吧

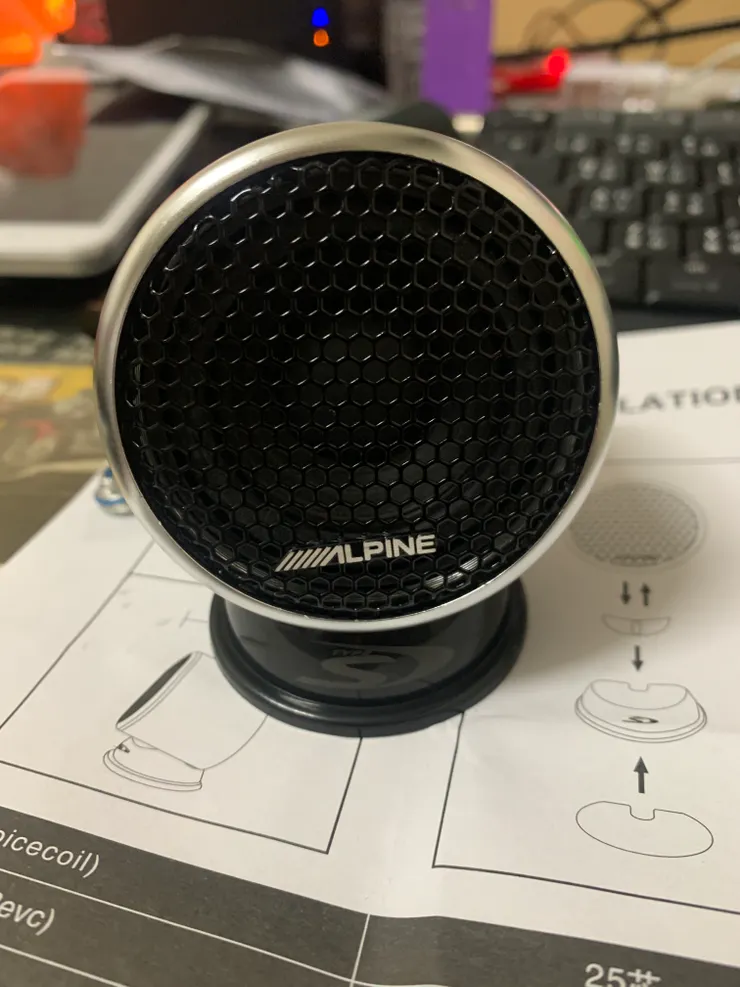

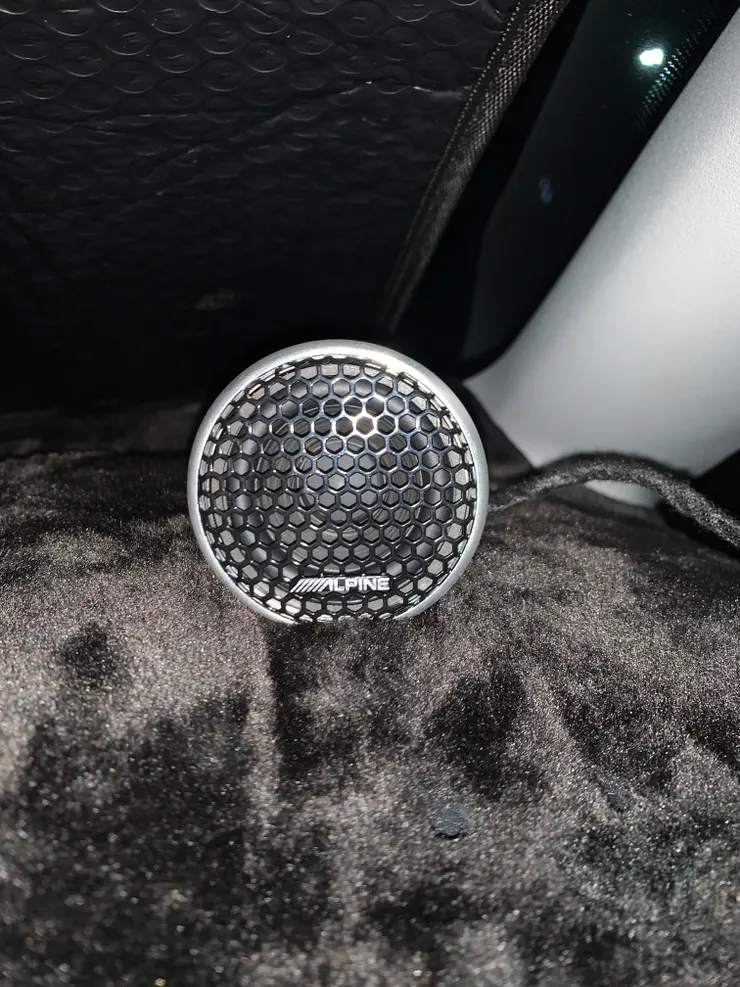

實際長這樣

實際長這樣

測試了一下
喇吧的正負端
透明帶藍線為正極
全透明為負極

測試方式很簡單
找顆三號1.5V電池
喇吧上面的兩條線隨意搭在正負極

如果接電後
喇吧膜片會往前凸出
那就是正確的正負電

如果喇吧膜片會往內吸
那就是正負相反

正常來說 喇吧沒有分正負
就算接反一樣可以有聲音
但是 聲音大小聲跟音質就會有差了
所以 安裝前 還是再確認一下比較保險

因為不想要破壞原廠線組
所以 另外買了一個插頭加上配線組
主要是想要原廠線組的完整度
自己另外接過
不用剖線
或是破壞原廠線皮來跨接

raw-image
raw-image

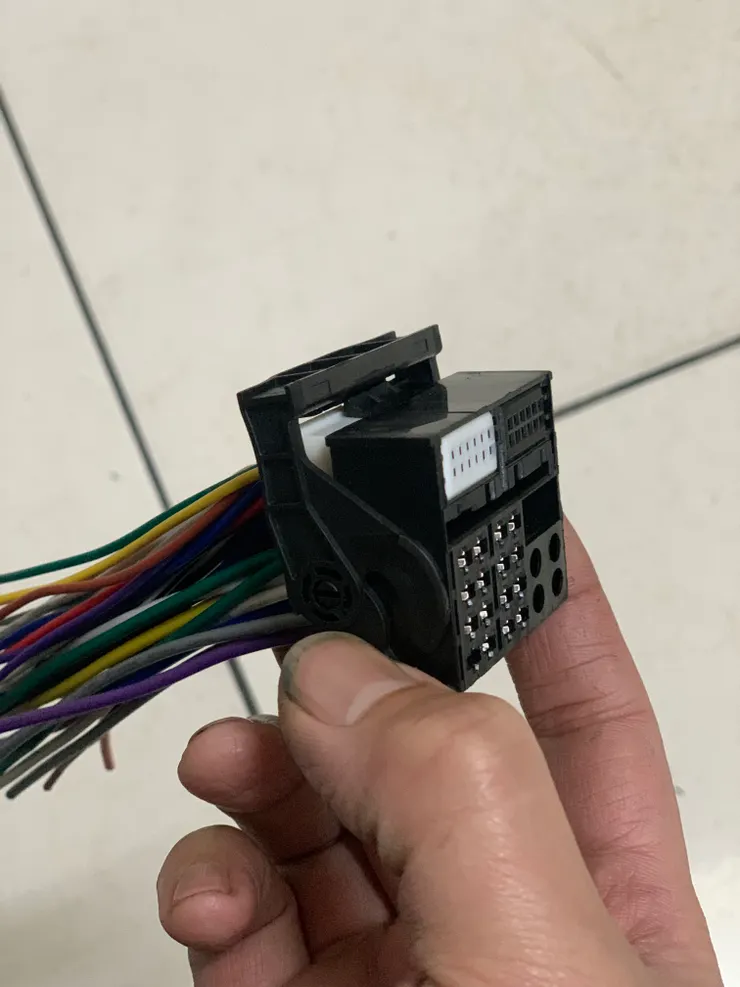

把這組另外買的插頭配線組將所需要的線組
退PIN出來使用
來確保原廠線組的完整度

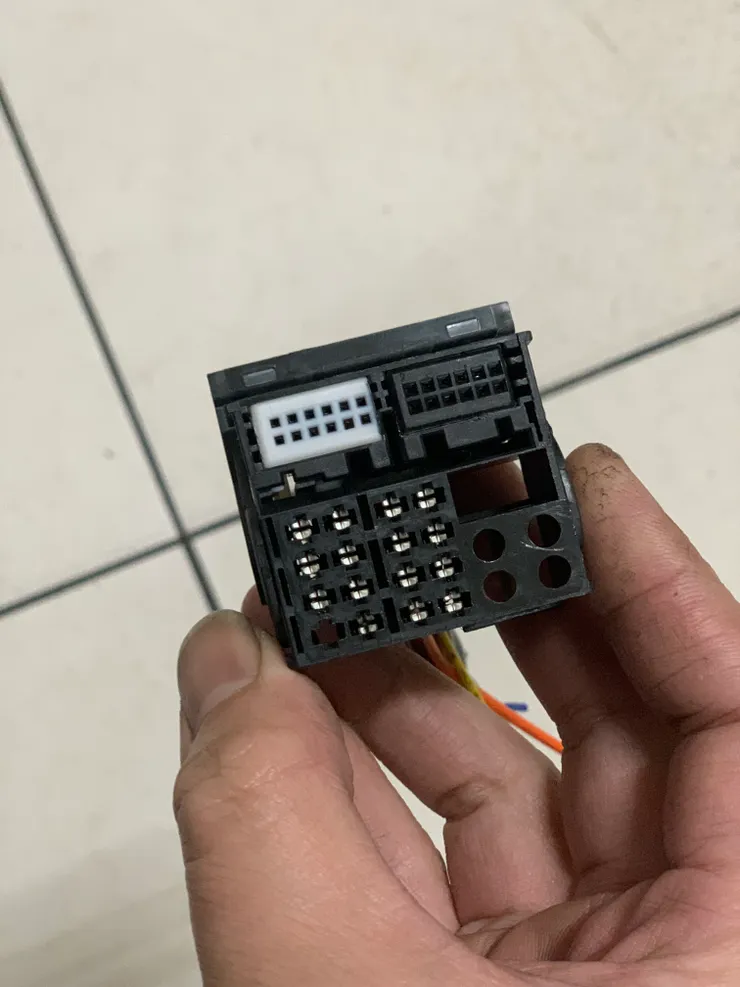

退PIN之後的接頭

退PIN之後的接頭

raw-image

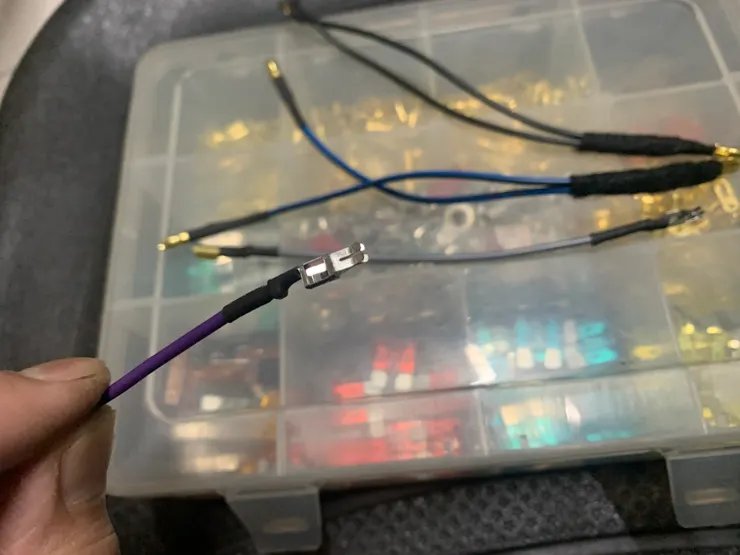

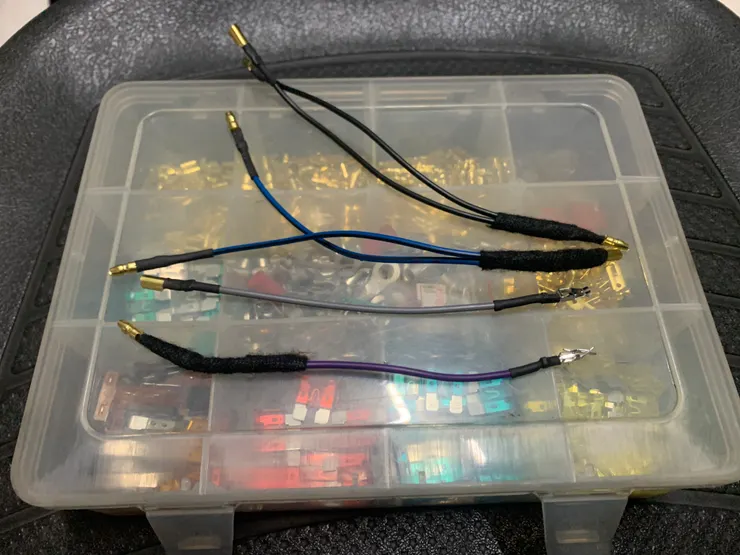

兩條退PIN出來的接頭
在做兩條一分二的線頭
這樣之後如果要再加裝後面喇吧
就不用再煩惱要跨接線問題了

都準備好了就來上車吧
主機是MIB II 187B

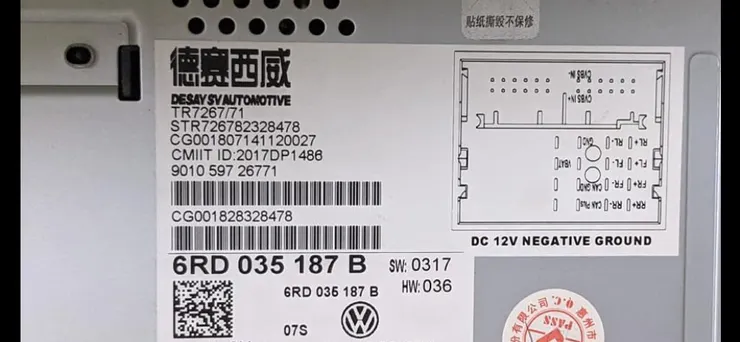

187B 配線圖

187B 配線圖

這次主要會接到
RR+(右後正) RR-(右後負) RL+(左後正) RL-(左後負)

高音喇吧前面左邊接到RL+ RL-
高音喇吧前面右邊接到RR+ RR-

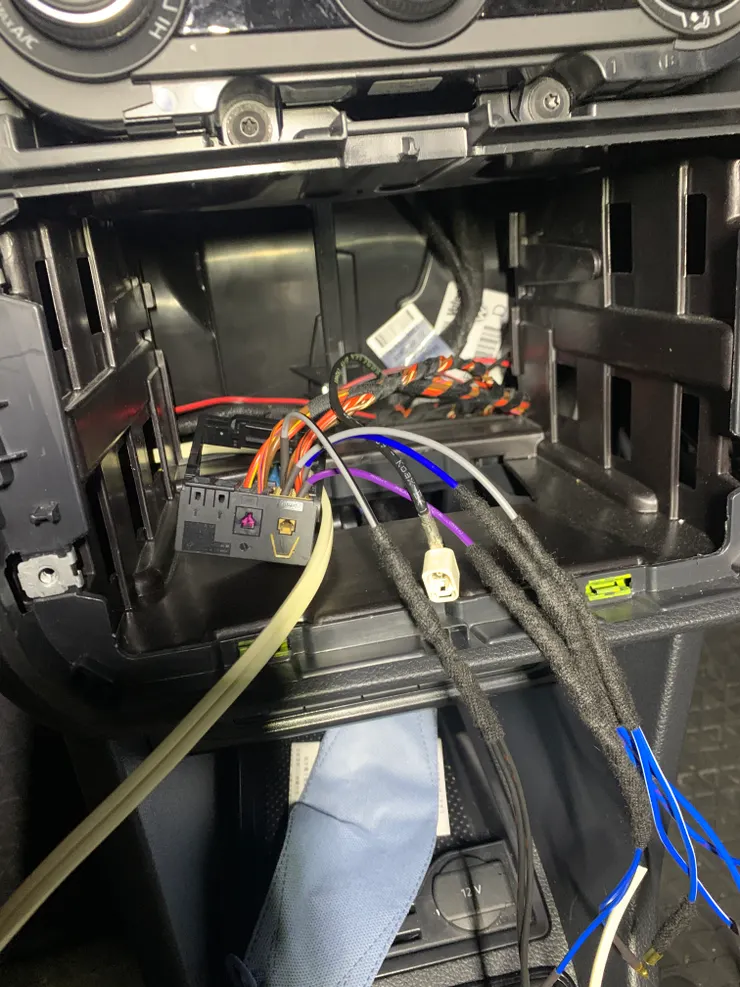

面板跟主機拆下後開始接線

面板跟主機拆下後開始接線

這邊以左邊為範例
開始走線

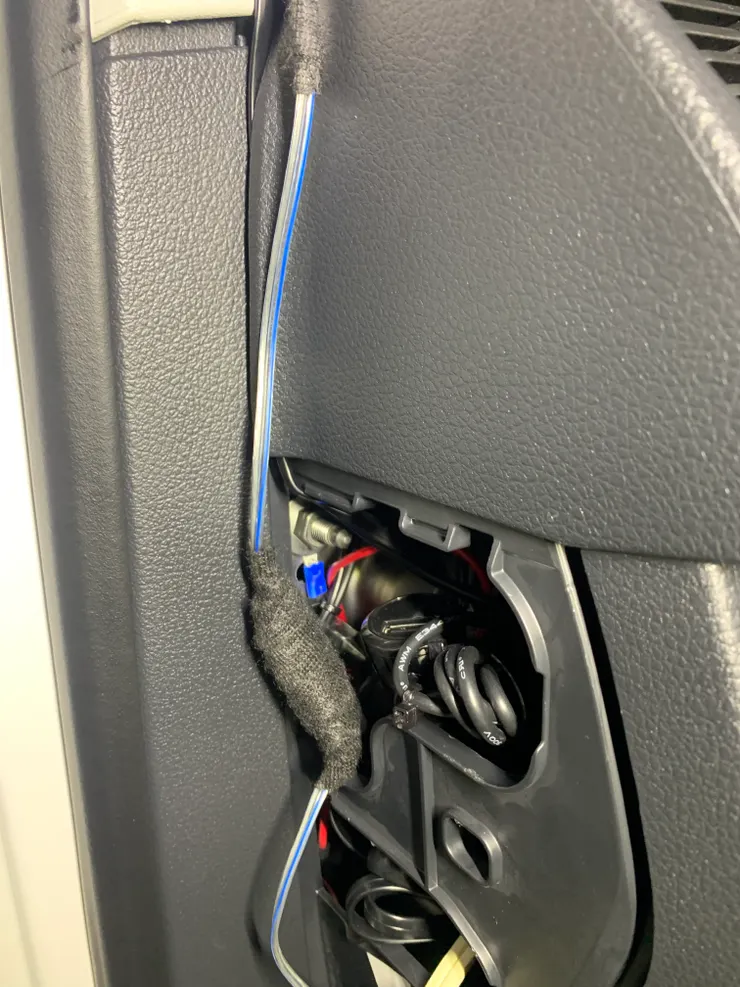

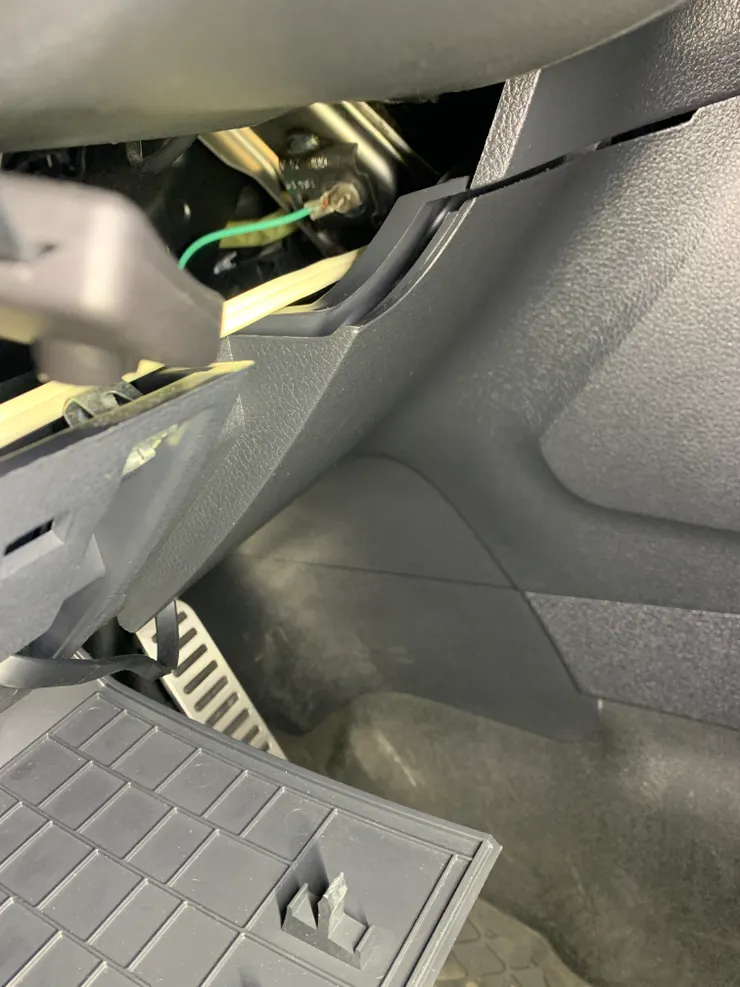

喇吧線從主機後方走出來到保險絲上方通過

喇吧線從主機後方走出來到保險絲上方通過

從左方走線出來

從左方走線出來

這邊線都還沒剪
都先接好後 再從主機端決定要剪多少

raw-image

喇叭還沒固定好位置
把線都走好
先試試安裝後是否有聲音
聲音是否正常
都正常後
右邊也是一樣的方式

走完 接線 試聽

然後再安裝好
就結束了

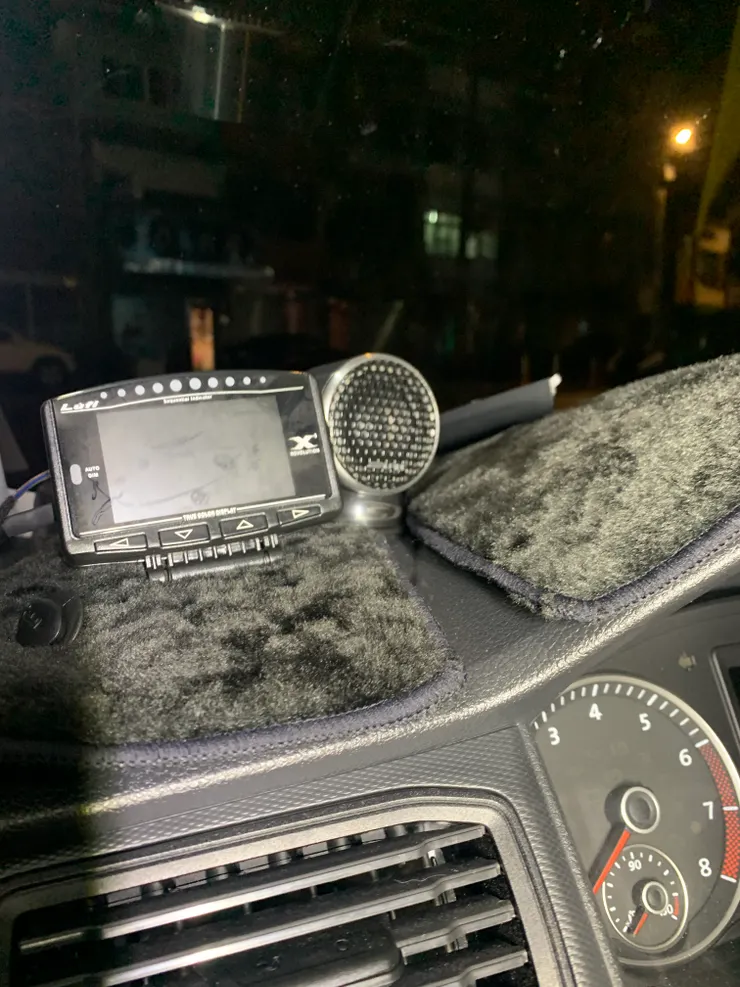

左邊喇叭位置

左邊喇叭位置

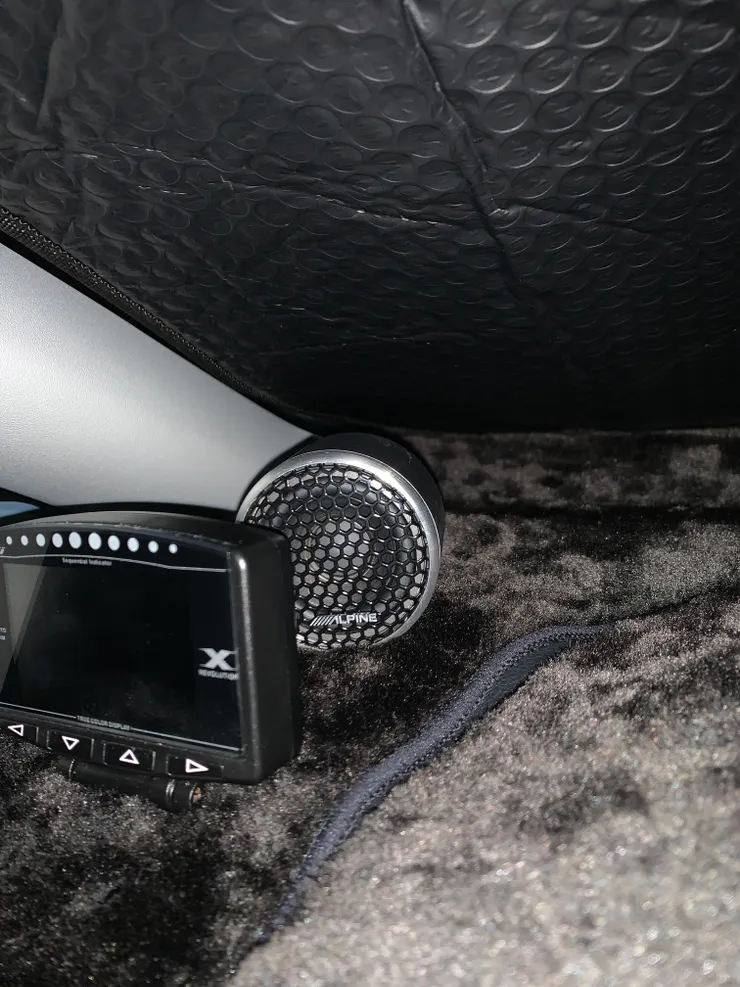

右邊喇叭位置

右邊喇叭位置

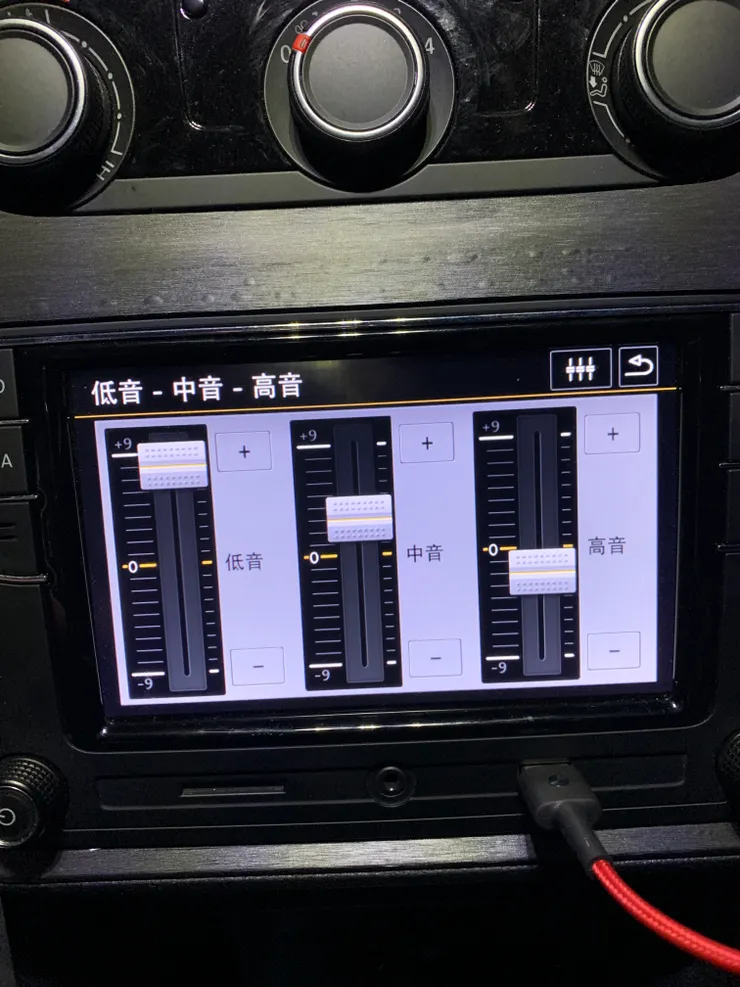

附上一張187B音效調整圖

等化器調整圖

等化器調整圖

高音甜 中音準 低音勁

總之就一個字 通透

(放屁 你以為是CD PRO2啊)
