ETCD之旅：備份與還原的數據守護

2023/10/31閱讀時間約 12 分鐘

ETCD是Kubernetes cluster中非常重要的元件，不論你未來會導入那家的備份方案，一定要知道如何備份與還原ETCD才能確保當環境出現重大問題時，可以將你的環境回復回來，對於系統管理者來說，等於是救人一命。(認真來說其實也是救了你的主管一命)。

Cluster出了問題，只能用大絕招了

本文將分成三大部分進行說明：

何謂ETCD
ETCD的備份
ETCD的還原
結論

那就開始吧!!

1. 何謂ETCD

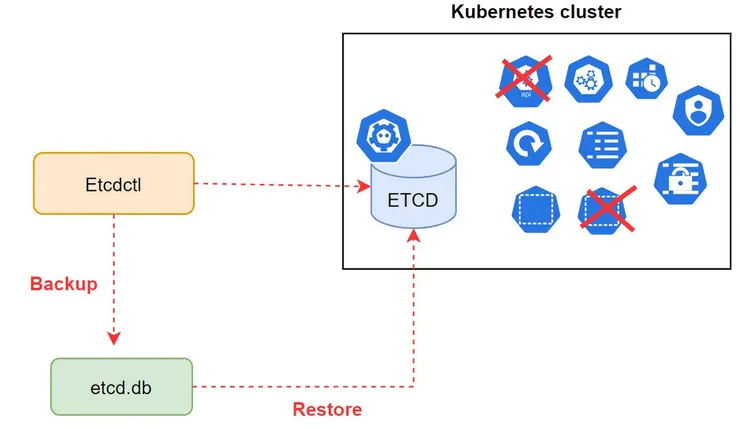

基本流程

Kubernetes使用ETCD (key-value)來儲存所有資料(包含configuration data, state, metadata)。ETCD會允許所有的K8S節點可以進行讀寫。

簡單來說，ETCD負責儲存系統「目前」的狀態與「期望」的狀態。包含當執行 “kubectl get XXX”所得到的結果，或是”kubectl create XXX”所建立的物件都會去更新ETCD的內容。

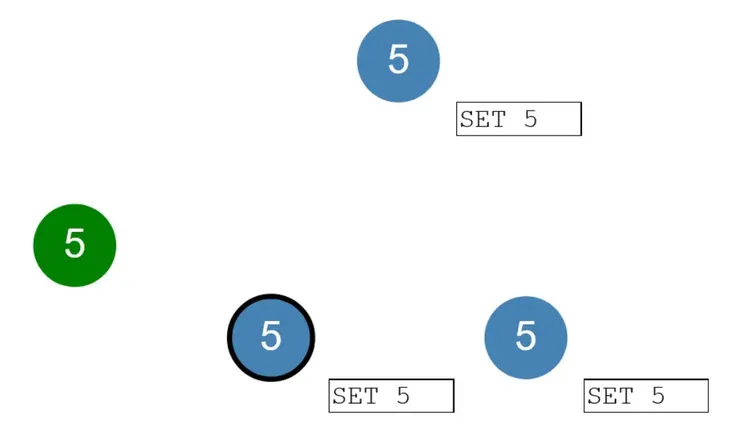

http://thesecretlivesofdata.com/raft/

ETCD之間採用RAFT演算法進行溝通，1個Cluster至少需要3個節點(奇數)，如果要更了解RAFT演算法是怎麼運作的，以下網站看到更清楚的說明Leader是如何被選出來的(Leader Election)、資料是怎麼進行複製到其他節點又能維持一致性(Log Replication)，RAFT演算法主要是解決什麼問題等等。

2. ETCD的備份

#------------------------------------------------
# S2–1. 取得ETCDCTL utility
#------------------------------------------------
[master]# ETCD_RELEASE=$(curl -s https://api.github.com/repos/etcd-io/etcd/releases/latest|grep tag_name | cut -d '"' -f 4)
[master]# echo $ETCD_RELEASE
v3.5.9

[master]# wget https://github.com/etcd-io/etcd/releases/download/${ETCD_RELEASE}/etcd-${ETCD_RELEASE}-linux-amd64.tar.gz
[master]# tar zxvf etcd-v3.5.9-linux-amd64.tar.gz
[master]# cd etcd-v3.5.9-linux-amd64
[master]# ls -al

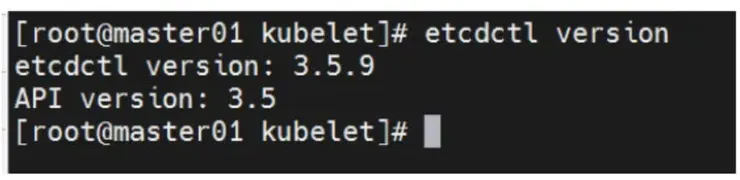

[master]# etcdctl version

#----------------------------------------------------------
# S2–2. 取得必要資訊，此步驟將會取得以下資訊，取得的方式有三種(任選)
#-----------------------------------------------------------
(1) etcd endpoint : --endpoint
(2) ca certificate: --cacert
(3) server certificate : --cert
(4) server key : --key

#----------------------------------------------------------
# Method1
#----------------------------------------------------------

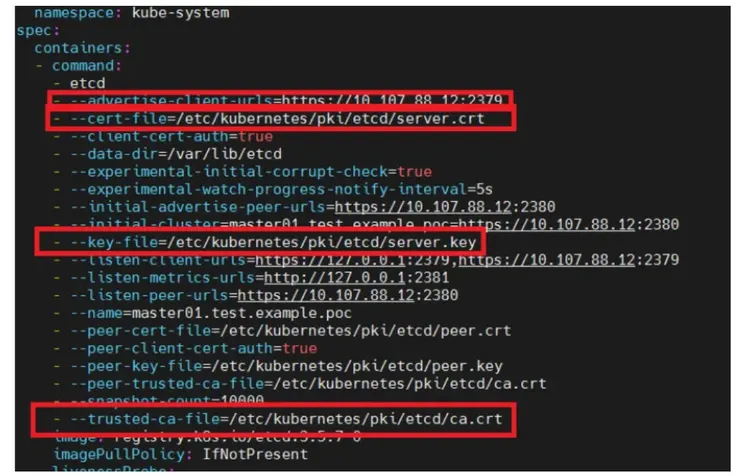

[master]# vim /etc/kubernetes/manifests/etcd.yaml

#----------------------------------------------------------
# Method2
#----------------------------------------------------------

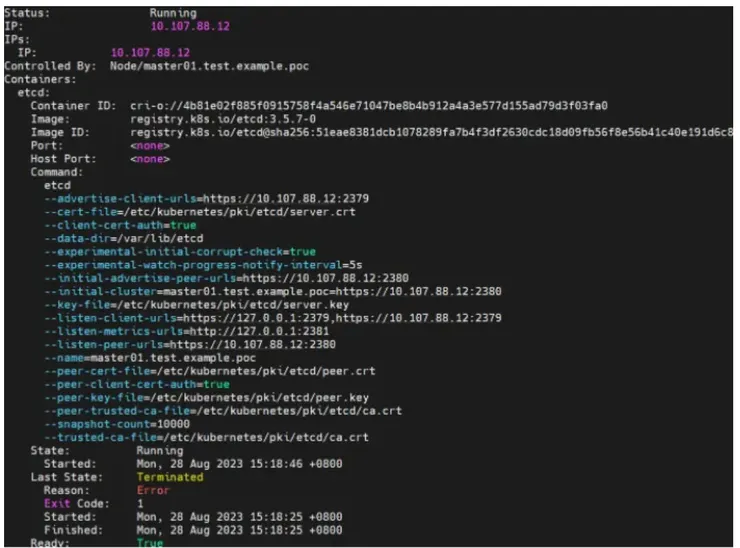

[master]# kubectl get po -n kube-system
[master]# kubectl describe pod etcd-master-node -n kube-system

#----------------------------------------------------------
# Method3
#----------------------------------------------------------

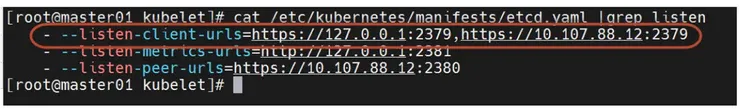

[master]# cat /etc/kubernetes/manifests/etcd.yaml |grep listen

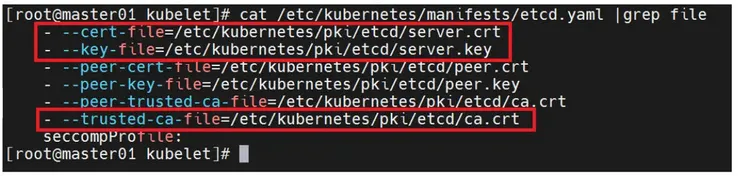

[master]# cat /etc/kubernetes/manifests/etcd.yaml |grep file

#----------------------------------------------------------

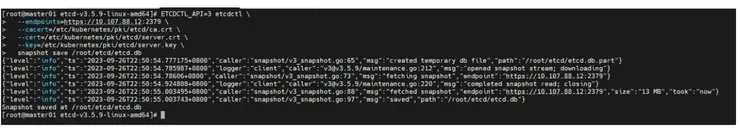

# S2–3. 進行備份動作
#-----------------------------------------------------------
[master]# ETCDCTL_API=3 etcdctl \
  --endpoints=https://10.107.88.12:2379 \
  --cacert=/etc/kubernetes/pki/etcd/ca.crt \
  --cert=/etc/kubernetes/pki/etcd/server.crt \
  --key=/etc/kubernetes/pki/etcd/server.key \
  snapshot save /root/etcd/etcd.db

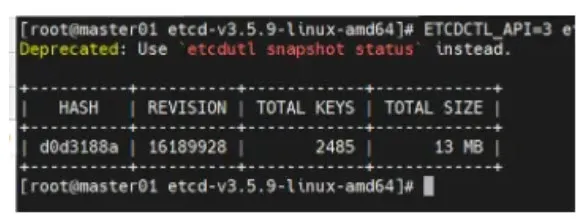

# Verify

[master]# ETCDCTL_API=3 etcdctl --write-out=table snapshot status /root/etcd/etcd.db

3.ETCD的還原

以下利用一個測試來進行驗證與還原，情境如下：

還原前：default namespace沒有任何內容
進行備份
在default namespace下建立一個nginx pod
建立一個新的資料夾，將資料還原至新的位置
修改manifest讓ETCD使用新的位置
還原後：default namespace內是否回到沒有資料的狀態

#------------------------------------------------
# S3-1.還原前：default namespace沒有任何內容
#------------------------------------------------
[master]# kubectl get default
No resources found in default namespace.

#-----------------------------------------------

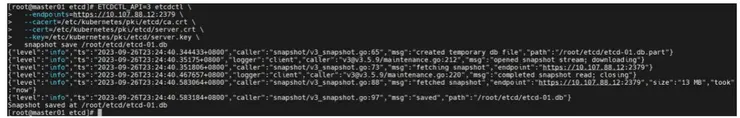

# S3-2.進行備份
#-----------------------------------------------
[master]# ETCDCTL_API=3 etcdctl \
  --endpoints=https://10.107.88.12:2379 \
  --cacert=/etc/kubernetes/pki/etcd/ca.crt \
  --cert=/etc/kubernetes/pki/etcd/server.crt \
  --key=/etc/kubernetes/pki/etcd/server.key \
  snapshot save /root/etcd/etcd-01.db

#-------------------------------------------
# S3-3. 在default ns下建立一個nginx pod
#-------------------------------------------
[master]# kubectl run testpod --image=nginx -n default

#-----------------------------------------------

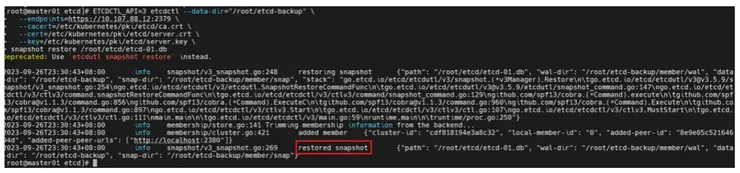

# S3-4. 建立一個新的資料夾，將資料還原至新的位置
#-----------------------------------------------
[master]# mkdir /root/etcd-backup
[master]# ETCDCTL_API=3 etcdctl --data-dir="/root/etcd-backup" \
  --endpoints=https://10.107.88.12:2379 \
  --cacert=/etc/kubernetes/pki/etcd/ca.crt \
  --cert=/etc/kubernetes/pki/etcd/server.crt \
  --key=/etc/kubernetes/pki/etcd/server.key \
snapshot restore /root/etcd/etcd-01.db

#-------------------------------------------------

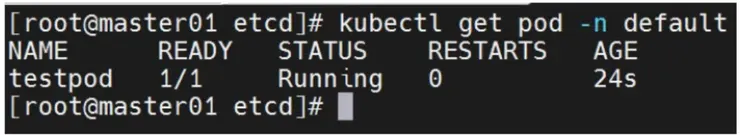

# S3-5. 此時狀態還沒還原
#-------------------------------------------------
[master]# kubectl get pod -n default
NAME      READY   STATUS    RESTARTS   AGE
testpod   1/1     Running   0          6m2s

#-------------------------------------------------------------

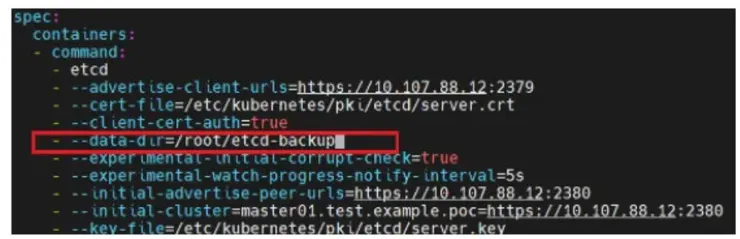

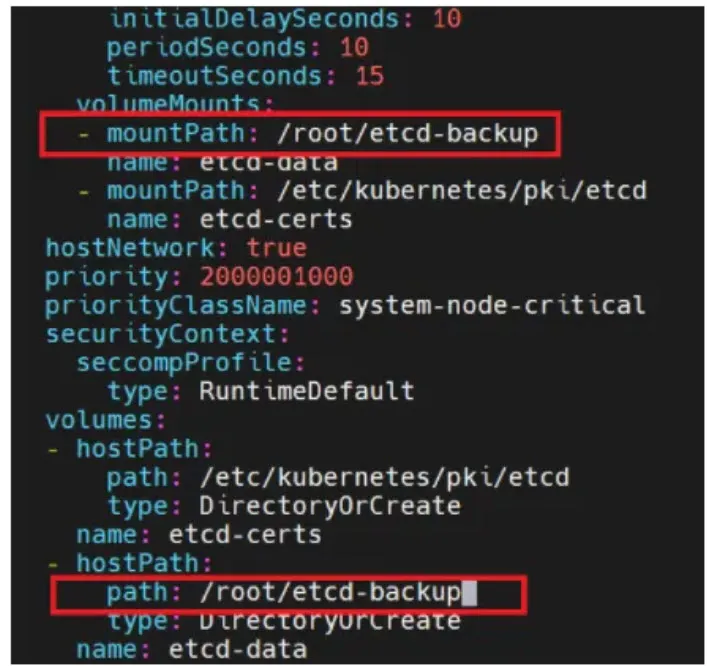

# S3-6. 編輯/etc/kubernetes/manifests/etcd.yaml，指向上述還原的新目錄
#-------------------------------------------------------------

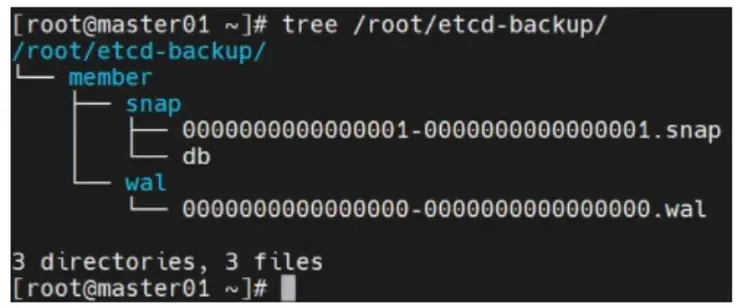

[master]# tree /root/etcd-backup
[master]# vim /etc/kubernetes/manifests/etcd.yaml

#------------------------------------------------------

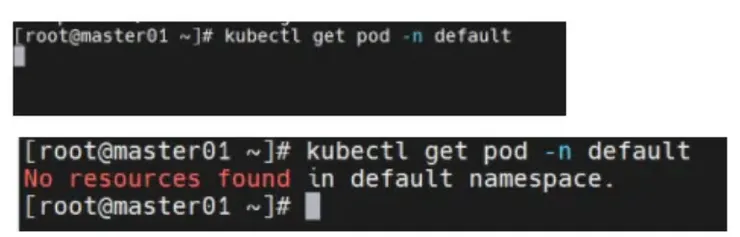

# S3-7. 存檔後，等候幾分鐘讓ETCD更新狀態(此時api沒有回應)
#------------------------------------------------------
[master]# kubectl get pod -n default
