CoreDNS簡單除錯：解決你遇到的一般問題

超健忘閒人

發佈於kubernetes怕忘記

更新於 2024/12/08發佈於 2023/12/09閱讀時間約 15 分鐘

最近在部署一些解決方案時，碰到了關於名稱解析上的一些問題，雖然有時候不難解決，但我發現如果清楚K8S有關於名稱解析的概念，會對除錯的時間與過程有很大的幫助。

透過本篇文章，除了幫自已留下問題查找的過程，同時也希望利用文章來整理自已對CoreDNS元件的一些觀念，同時也可以分享給大家參考。

以下是本文所將提到的章節：

基本架構與如何運作
Kube-DNS & CoreDNS
問題的處理過程與方式
結論

本文為心得記錄，內容比較長，感謝大家願意花時間觀看。

1. 基本架構與如何運作

首先不免俗的還是來一個官方的說法：

CoreDNS也是DNS server的一種，用Go語言開發。

與其他DNS(ex. BIND…)不同，它非常彈性、並且幾乎所有的功能都全部都被放成Plugin的型式。
這些Plugin可以各別運行或是全部放在一起運行來實現DNS的功能。

透過官方的說法，我們可以利用CoreDNS的特性來選擇與組合這些Plugin(CoreDNS Plugin API)，變成自訂版本的DNS解決方式。預設的CoreDNS安裝完就會帶有約30個Plugin一起安裝進系統。其他額外的Plugin可以到以下網址去找到自已需要的：

https://coredns.io/explugins/?source=post_page-----71d255e39548--------------------------------

簡短說完CoreDNS的來歷，接下來說明kubernetes中，如何解析domain name的。

在K8S內，如果Pod在訪問在同一個Namespace下的Service，只要執行：

# curl aa-svc

可是如果訪問的對象在不同的namespace呢? 此時就要再加上domain的部分，如下：

# curl aa-svc.domain

由此可知，只要離開自已的namespace範圍時，就會需要做名稱解析了。

不管是不是在K8S cluster內，基本上DNS解析基本上會使用到：

/etc/host.conf
/etc/hosts
/etc/resolv.conf

在訪問時，Pod會先查找/etc/resolv.conf的內容，裡面就是指定DNS server的位置，而內容則是由設定好dnspolicy: ClusterFirst的情況下，自動生成出來。裡面nameserver的IP則是DNS service的cluster IP。所以這個Pod內所有的解析都會與這個cluster IP傳送(不管是不是同一個namespace)。

預設的search domain(搜尋時會依序進行查找)：

namespace.svc.cluster.local
svc.cluster.local
cluster.local

最後簡單說明K8S的DNS Policies，一共有以下四種：

ClusterFirstWithHostNet => 如果Pod使用hostnetwork: true時，會直接套用Node上的resolv.conf內容，如果要用Pod內自已的內容，就要用這個策略。
ClusterFirst => Pod內的DNS優先使用K8S內的DNS服務(此處指CoreDNS)
Default => 直接讓kubelet來決定用那種，預設是用Node內的resolv.conf的內容。
None => 都不指定，直接使用dnsconfig的內容來自定義。

2. Kube-DNS & CoreDNS

本章節簡單說明二者的不同。

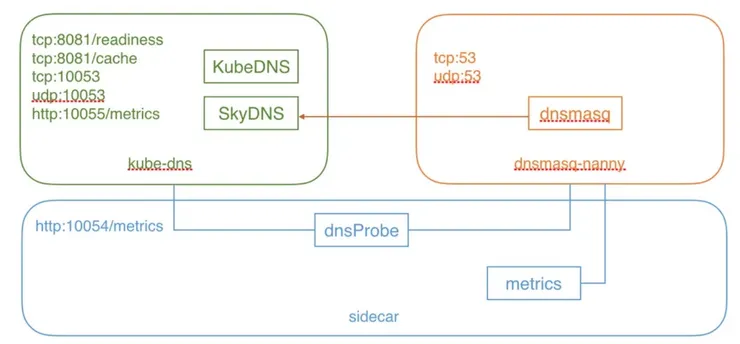

(1) Kube-DNS: 同樣提供DNS名稱解析的功能，但K8S 1.21版之後，kubeadm移除了對Kube-DNS的支援，只支援CoreDNS。而以下圖為Kube-DNS的基本架構圖：

From: https://feisky.gitbooks.io/kubernetes/content/components/kube-dns.html

以下簡單說明主要的三個元件：

kubeDNS : 用來監聽K8S內的service與endpoint的變化
dnsmesq : 區分domain是內部還是外部，內部的話發往10053 Port做Cache
sidecar : 對kubedns與dnsmesq進行health check與監控指標收集

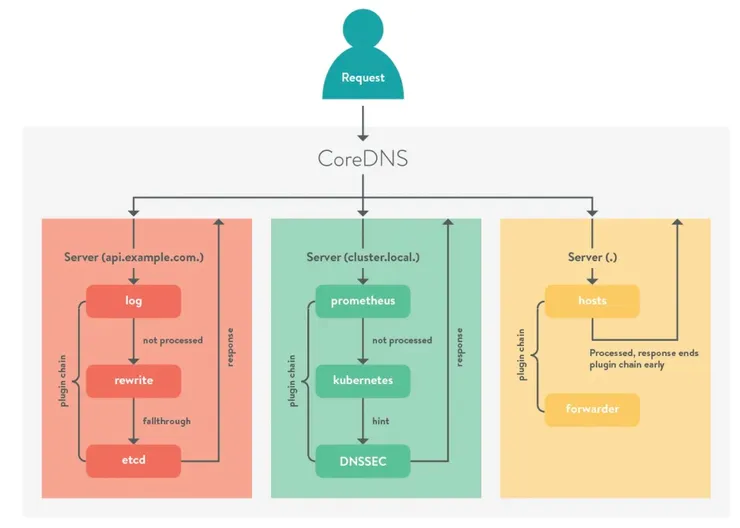

(2) CoreDNS: 請參閱上述內容，就不重覆內容。

From: https://livewyer.io/blog/2018/05/31/a-brief-look-at-coredns/

(3) 優缺點：

※ Kube-DNS

優點：有dnsmesq，效能上有一定確保
缺點：dnsmesq如果重啟，會先殺掉process才重新帶起服務，中間可能會出現查詢失敗。確認檢查內部檔案時，如果數量過多或太頻繁更新，有可能反而會導致dnsmesq必須要重新啟動。

※ CoreDNS

優點：可以根據需求使用自訂的Plugin。1.21版後預設支援的DNS。記憶體佔用的情況比Kube-DNS好。
缺點：Cache的效率沒有dnsmesq好，內部解析沒有kube-dns快。

3. 問題的處理過程與方式

#---------------------------------------------
# S3-1. 部署dnsutils
#---------------------------------------------
[master]# vim dnsutils.yaml
apiVersion: v1
kind: Pod
metadata:
  name: dnsutils
  namespace: default
spec:
  containers:
  - name: dnsutils
    image: registry.k8s.io/e2e-test-images/jessie-dnsutils:1.3
    command:
      - sleep
      - "infinity"
    securityContext:
      capabilities:
        add:
        - NET_RAW
    imagePullPolicy: IfNotPresent
  restartPolicy: Always

[master]# kubectl create -f dnsutils.yaml -n default
[master]# kubectl get podils.yaml -n default

[master]# kubectl get pod

#----------------------------------------------------

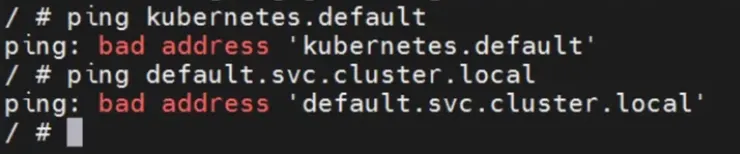

# S3-2. Ping
#----------------------------------------------------
[master]# kubectl exec -it dnsutils /bin/sh
/# ping kubernetes.default
/# ping default.svc.cluster.localster.local

#----------------------------------------------------

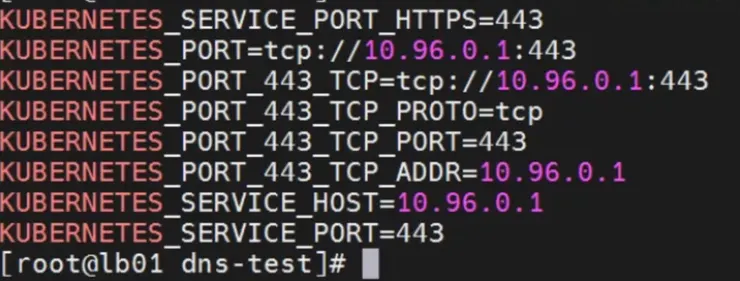

# S3-3. 確認是否有將namespace的svc內容打入環境變數
#----------------------------------------------------
[master]# kubectl exec -it dnsutils -n default -- env | grep KUBERNETESRNETES

#----------------------------------------------------
# S3-4. nslookup
#----------------------------------------------------
/# nslookup kubernetes.default
/# nslookup default.svc.cluster.local

;; connection timed out; no servers could be reachedbe reached

#----------------------------------------------------
# S3-5. 確認coredns pod status
#----------------------------------------------------
[master]# kubectl get pods -l k8s-app=kube-dns -n kube-system
=> 均為Running狀態unning狀態

#----------------------------------------------------

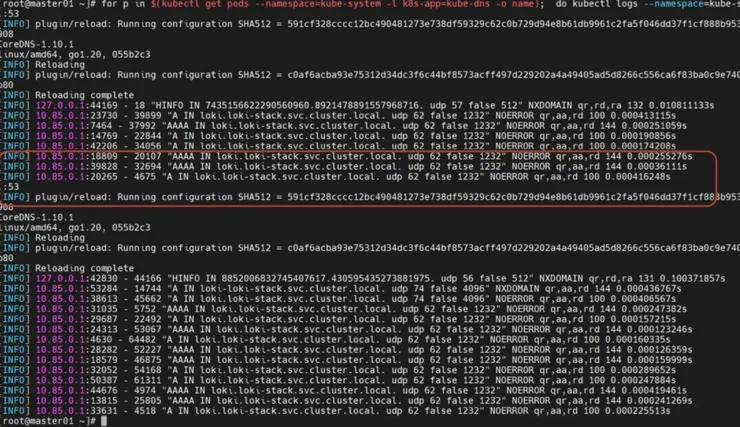

# S3-6. 確認coredns pod logs
#----------------------------------------------------
[master]# for p in $(kubectl get pods --namespace=kube-system -l k8s-app=kube-dns -o name);  do kubectl logs --namespace=kube-system $p; done

=> 沒有錯誤訊息
=> 以下會出現較多訊息的原因是在"kubectl edit configmap coredns -n kube-system" 加入log參數 加入log參數

#----------------------------------------------------
# S3-7. 確認endpoint and pod binding
#----------------------------------------------------
[master]# kubectl get pods -l k8s-app=kube-dns -n kube-system -o wide
[master]# kubectl get endpoints kube-dns -n kube-systeme-system

#----------------------------------------------------
# S3-8. 確認是否為"Pod本身解析" or "Pod ok,但請求送到kube-dns無法轉發"
# 直接修改/etc/resolv.conf的nameserver換成別的
#----------------------------------------------------
Pod /etc/resolv.conf => 指向10.86.0.10 (Service “kube-dns” 的 cluterIP)

[lb01]# kubectl exec -it dnsutils /bin/sh
/# vi /etc/resolv.conf
nameserver 8.8.8.8
/# ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8): 56 data bytes
64 bytes from 8.8.8.8: seq=0 ttl=56 time=2.774 ms
64 bytes from 8.8.8.8: seq=1 ttl=56 time=2.571 ms
64 bytes from 8.8.8.8: seq=2 ttl=56 time=2.625 ms
64 bytes from 8.8.8.8: seq=3 ttl=56 time=2.512 ms

/# ping www.google.com
ping: bad address 'www.google.com'address 'www.google.com'

#----------------------------------------------------

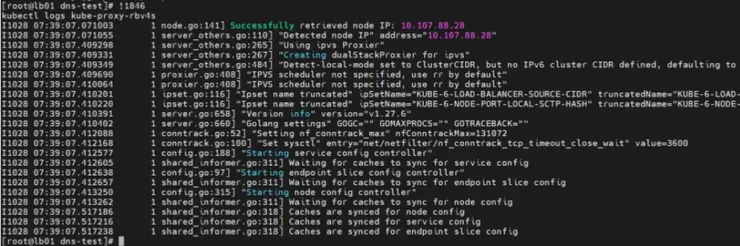

# S3-9. 確認kube-proxy是否有問題
#----------------------------------------------------
[master]# kubectl logs kube-proxy-6kdj2 --tail=5  -n kube-system
=> 確認是否有error是否有error

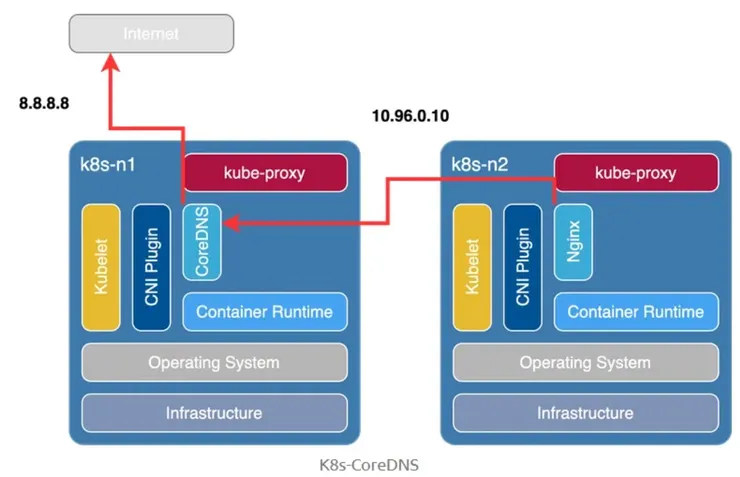

根據以下流程圖，可以發現Pod會先往CoreDNS(10.96.0.10)查詢，然後再轉送到外部進行解析。

From: https://ci-jie.github.io/2021/02/07/Kubernetes-CoreDNS/

#--------------------------------------------
# S3-10. 確認Pod是否可以正確轉送到外部解析
#--------------------------------------------
[master]# kubectl exec -it nginx-quic-deployment-c5f8b8b44-8hwm9 -- bash

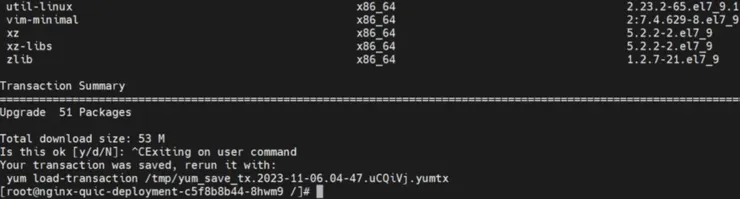

/# yum updatem update

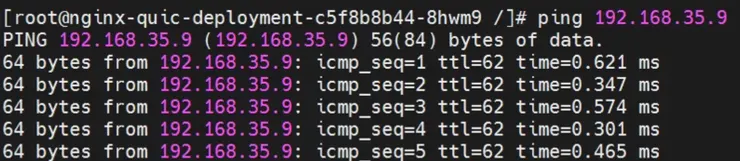

最後請注意，在Pod內能Ping的IP不能是Service的Cluster IP，它是Virtual IP，如果要Ping其他服務IP時，請照以下方式：

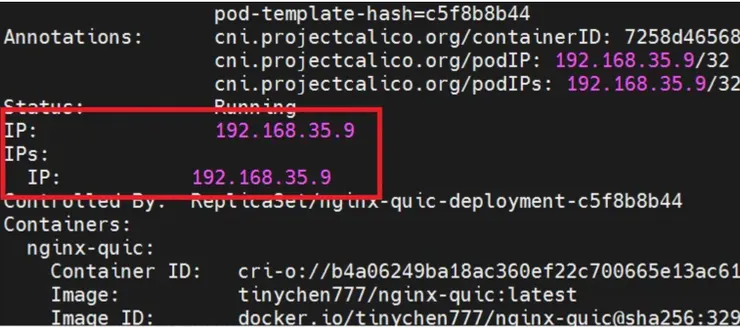

master]# kubectl describe pod <pod_name> => find IP
[master]# kubectl exec -it nginx-quic-deployment-c5f8b8b44-8hwm9 -- bash
/# ping 192.168.35.935.9

4. 結論

終於完成關於DNS解析的文章，當初看了非常多文件來了解到底Kubernetes內部名稱解析在做些什麼事，從以上文章可以了解到許多服務之間的溝通真的非常依賴CoreDNS，所以了解CoreDNS的運作方式，對於想要管理K8S cluster的管理者是至關重要的。

最後如果現在是使用Kube-dns方案的Cluster，官方在升級K8S時提供一個轉換成CoreDNS的支援，參考網址如下：

https://kubernetes.io/docs/tasks/administer-cluster/coredns/?source=post_page-----71d255e39548--------------------------------
