解密K8S DNS：揭開內部服務查詢的生命循環

先前我們說明了在K8S內部基本網路溝通的基本原則，本篇我們再針對應用服務的查詢與發現，這個部分將會依賴K8S內部的DNS元件來實現。

同時也將說明內部服務查詢的整個生命循環，我們可以透過了解DNS的工作原理，可以在應用服務的問題處理可以更有效率。

1. Pod在K8S內部的溝通
2. Kubernetes DNS是什麼
3. DNS record長什麼樣子
4. 要如何利用DNS來找到服務
5. 基本測試
6. 結論

1. Pod在K8S內部的溝通

一般來說，K8S內部使用Pod IP進行溝通會有以下問題：

1. 動態IP指派：Pod在建立、重啟、擴展都會被指派新的IP位址，以IP來追蹤的話會常常出現問題。
2. 外部存取限制：Pod IP無法從外部存取，因為K8S是沒有路由能力的。所以外部要存取到Pod，需要透過Service type。

所謂的Service type就是透過建立一個持久性的名稱來讓後端的Pod群組可以被外界存取到，並且提供以下優點：

• Stable Communication：當Pod要連線到其他的Pod時，直接參照Service name，並且service可以很有效的將流量路由到其他的Pod
• Load Balancing : 透過負載平衡的特性，將流量分散到所有的Pod可以強化應用服務的效能
• High Availability : Service設定可以確保流量的重導到特定的Pod，就算失敗也不會干擾應用服務的可用性。
• DNS Resolution : Service可以向Kubernetes DNS進行註冊，讓Pod-to-Pod的溝通可以很容易建立，而且不需要知道個別的IP位址。

2. Kubernetes DNS是什麼

用一句話來說明：將服務發現的工作簡單化

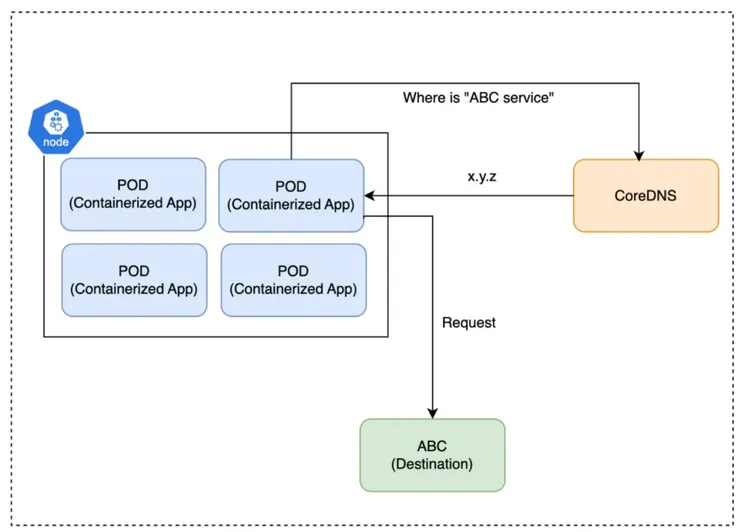

當我們建立Service建立之後，K8S DNS就會自動產生一個對應的A record 將service dns name與IP位址配對。之後，Pod就可以透過DNS名稱來進行連線。而DNS負責動態更新所有的A record來反應Service IP的改變。

K8S核心元件預設將與內部的DNS進行溝通來確保每個Pod與Service建立、移動、移除時相關記錄的正確。

目前K8S預設的DNS已從kube-dns移動到CoreDNS。二者所實作的功能相同的部分如下：

• kube-dns service將建立一個以上的pod
• kube-dns service針對service與endpoint相關事件並且修改成合適的DNS記錄
• kubelet會對kube-dns的service指派對應的cluster ip，並且在每個pod內部的/etc/resolv.conf加入nameserver的字串如下：

nameserver 10.10.23.1
search namespace.svc.cluster.local svc.cluster.local cluster.local

• 應用程式可以將 test-service.namespace 等主機名稱解析為適當的叢集 IP 位址

3. DNS record長什麼樣子

一個完整的k8s service的A record如下：

service.namespace.svc.cluster.local

對應於上述的記錄，對於實際上的real IP後呈現如下：

10-32-0-125.namespace.pod.cluster.local

同時，針對k8s service 特定port的SRV記錄將用以下格式建立：

_port-name._protocol.service.namespace.svc.cluster.local

最後，應用程式可透過簡單且一致的主機名稱來存取叢集上的其他服務或 Pod。

通常不會使用完整的hostname來取用其他的服務，因為會在resolv.conf會設定好domain suffixes，如果要與同一個namespace內的服務溝通的話，只要用以下方式即可：

other-service

如果要到其他的namespace的話，加上：

other-service.other-namespace

如果要直接對應到Pod的話，則是：

pod-ip.other-namespace.pod

一個標準的service的定義如下：

apiVersion: v1
kind: Service
metadata:
  name: foo
  namespace: bar
spec:
  ports:
    - port: 80
      name: http

建立之後，A record, SRV record就會用以下方式產生：

foo.bar.svc.cluster.local                     30 A X.X.X.X
_http._tcp.nginx.default.svc.cluster.local    3600 SRV 0 100 80 X-X-X-X.foo.bar.svc.cluster.local.

※ Cluster domain: cluster.local

當記錄建立完成後，在cluster內就可以使用DNS name去解析Service IP。

4. 要如何利用DNS來找到服務

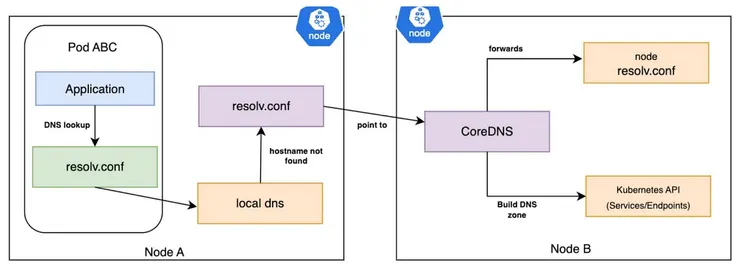

情況1：不同節點

流程：

Step1. Pod發動一個DNS查詢，會先查自已內部的resolv.conf

Step2. 內部的resolv.conf會設定一個預設的dns，這個dns帶有快取的含義

Step3. 如果這個local dns沒有相關的記錄，就會透過resolv.conf的內容，指向CoreDNS

Step4. CoreDNS透過向Kubernetes API(service registry)進行查詢，這個registry就會包含service name與ip的對應

Step5. 當查詢到了之後就會將正確的值回傳給Pod

Step6. 如果在Service registry也沒有的記錄就會再往更上游的DNS進行查詢。

以下簡單說明：

※ Pod發起查詢

Pod發送一個API需求來查詢service時，先詢問自已/etc/resolv.conf的內容。這個檔案是由kubelet所自動為每個pod所產生的。預設內容如下：

# cat /etc/resolv.conf

search namespace.svc.cluster.local svc.cluster.local cluster.local
nameserver 10.101.101.11
options ndots:5

※ ndots 選項決定何時直接進行絕對網域查詢，而不是先附加搜尋網域。

※ Local dns

DNS查詢在網路溝通的過程是很普遍發生的，因為頻率很高，所以必須要很快速地處理來避免造成效能問題並且不容易除錯。

如果在k8s cluster內要強化DNS查詢效率，可以在每個節點再加入一個nodelocaldns元件來做決DNS快取。

如果在快取層沒有找到記錄，就會將查詢向上到CoreDNS，這種方式可以大大減少不斷的往CoreDNS查詢的頻率。

※ K8S 記錄的TTL

預設CoreDNS的DNS記錄的TTL是30秒。並且可以在CoreDNS的設定檔內變更這個值。

TTL會決定在必須進行新查詢之前多久的回應將被視為有效。如果把這個TTL變的更短，反而有可能增加DNS server的負載。但是更長也可能導致DNS回應的過期或回應的值不正確的問題。

※ SRV

K8S也會使用SRV來解析服務Port號。這也允許客戶端可以透過查詢DNS來發現服務的Port號。例如：

apiVersion: v1
kind: Service
metadata:
  name: nginx
  namespace: test
spec:
  ports:
   - port: 80
     name: http

[note]
(1) nginx容器會以http的名稱，暴露80port給外界，而k8s將會自動產生一個SRV的記錄如下：
_http._tcp.nginx.tet.svc.cluster.local

(2)用指令直接查詢：
[root]# dig SRV _http._tcp.nginx.tet.svc.cluster.local +short
=> 會回傳對應的SRV記錄

5. 基本測試

#--------------------------------------------------
# S5-1. create dnsutils pod
#--------------------------------------------------
[root]# vim dnsutils.yaml
apiVersion: v1
kind: Pod
metadata:
  name: dnsutils
  namespace: default
spec:
  containers:
  - name: dnsutils
    image: registry.k8s.io/e2e-test-images/jessie-dnsutils:1.3
    command:
      - sleep
      - "infinity"
    imagePullPolicy: IfNotPresent
  restartPolicy: Always

[root]# kubectl apply -f dnsutils.yaml
[root]# kubectl get pod

#--------------------------------------------------
# S5-2. confirm pod dns
#--------------------------------------------------
[root]# kubectl exec -i -t dnsutils -- nslookup kubernetes.default
Server:         10.96.0.10
Address:        10.96.0.10#53

Name:   kubernetes.default.svc.cluster.local
Address: 10.96.0.1

#--------------------------------------------------
# S5-3. confirm dns resolv.conf
#--------------------------------------------------
[root]# kubectl exec -ti dnsutils -- cat /etc/resolv.conf
search default.svc.cluster.local svc.cluster.local cluster.local test.example.poc
nameserver 10.96.0.10
options ndots:5

#--------------------------------------------------
# S5-4. confirm coredns running
#--------------------------------------------------
[root]# kubectl get pods --namespace=kube-system -l k8s-app=kube-dns
NAME                       READY   STATUS    RESTARTS   AGE
coredns-5d78c9869d-n5jwk   1/1     Running   2          90d
coredns-5d78c9869d-s2kf8   1/1     Running   2          90d

#--------------------------------------------------
# S5-5. confirm pod's log
#--------------------------------------------------

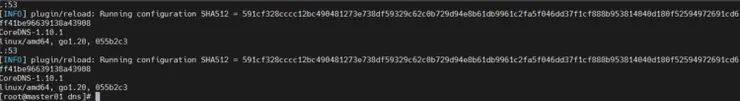

[root]# kubectl logs --namespace=kube-system -l k8s-app=kube-dns

#--------------------------------------------------
# S5-6. confirm dns service is running
# "kube-dns"名稱是coredns & kubedns都用同一個名字
#--------------------------------------------------
[root]# kubectl get svc --namespace=kube-system
NAME             TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                  AGE
kube-dns         ClusterIP   10.96.0.10      <none>        53/UDP,53/TCP,9153/TCP   90d
metrics-server   ClusterIP   10.103.38.187   <none>        443/TCP

#--------------------------------------------------
# S5-7. DNS endpoint是否有暴露出來
#--------------------------------------------------
[root]# kubectl get endpoints kube-dns --namespace=kube-system
NAME       ENDPOINTS                                                              AGE
kube-dns   192.168.101.133:53,192.168.101.134:53,192.168.101.133:53 + 3 more..

#--------------------------------------------------
# S5-8. 確認DNS查詢是否有接收並處理
# 透過在coredns設定檔內加入log
#--------------------------------------------------
[root]# kubectl edit configmap coredns -n kube-system
apiVersion: v1
kind: ConfigMap
metadata:
  name: coredns
  namespace: kube-system
data:
  Corefile: |
    .:53 {
        log    <<<
        errors
        health
        kubernetes cluster.local in-addr.arpa ip6.arpa {
          pods insecure
          upstream
          fallthrough in-addr.arpa ip6.arpa
        }
        prometheus :9153
        forward . /etc/resolv.conf
        cache 30
        loop
        reload
        loadbalance
    }

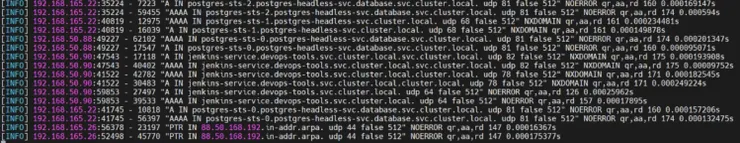

[root]# kubectl logs -f coredns-5d78c9869d-n5jwk -n kube-system

6.結論

所有Pod一建立起來就會被指派IP。Pod之間就可以使用這些IP相互溝通。

問題是如果Pod有任何重建或是刪除的異動的話，原本的IP也會被異動。如果要避免這種情況就必須要改用Service這種資源類型。

當建立service之後，apiserver就會儲存相關的資料到controller-manager並且會帶跟另外二個資源類型：Endpoints與EndpointSlices。

此時，CoreDNS就會利用這些資源去識別如何將service name轉換成service ip。同時，每個節點上的kube-proxy就會去更新節點內的iptables rules。這些規則就會讓需求可以正確定位到正確的Pod。

最後，當Pod產生查詢需求，就會執行一個DNS查詢給CoreDNS來取得service ip，取得service ip之後，就會套用節點上由kube-proxy所建立的規則來將流量導至實際的Pod IP。

本篇說明到這邊，感謝大家觀看，下期再見~~~
