BenQ(明基)型號:42RC6500,啟動後有綠燈又隨即轉為紅燈,無法啟動!維修。

閱讀時間約 1 分鐘
raw-image

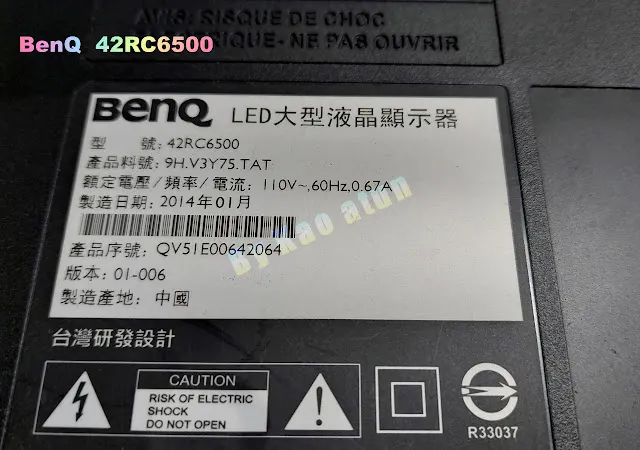

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 早安各位!借用一下,前些時候維修實例的圖照,忘記拍攝了型號貼!來看今天的液晶電視維修分享,主角是:BenQ(明基)型號:42RC6500

raw-image


這是它的故障現象:送電啟動後,有轉換為綠燈號,但是卻隨即跳回待機紅燈!功率走勢,也隨著啟動綠燈、待機紅燈的轉換,而忽高忽低!

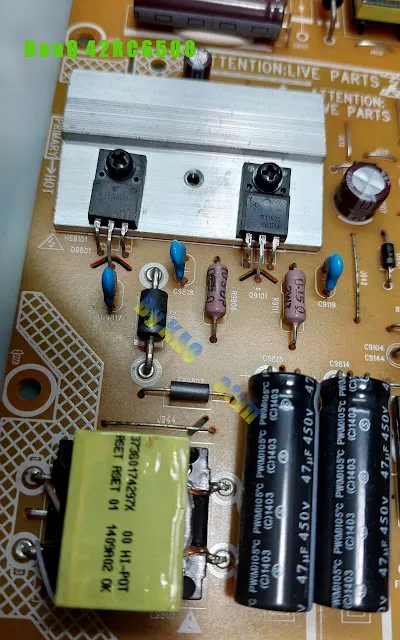

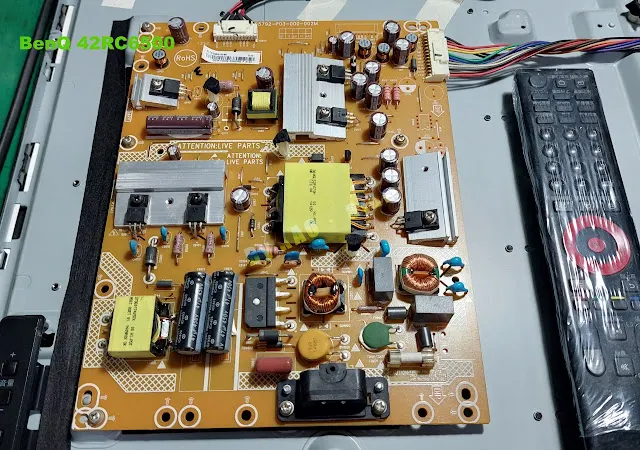

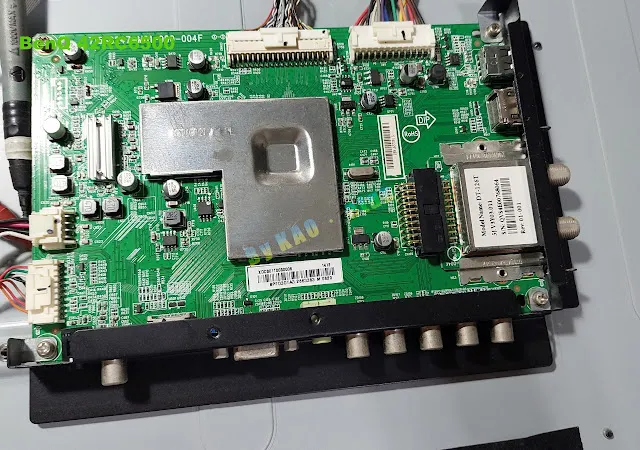

這是它的內部電路分佈:

raw-image
raw-image
raw-image
raw-image

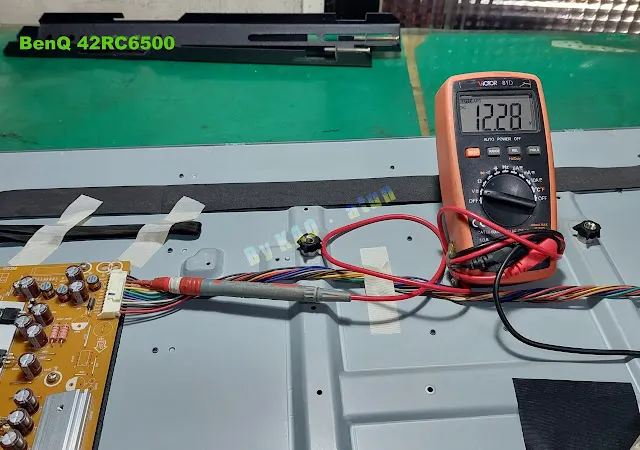

待機電壓一直有輸出(不然,無法轉換為綠燈)!

raw-image

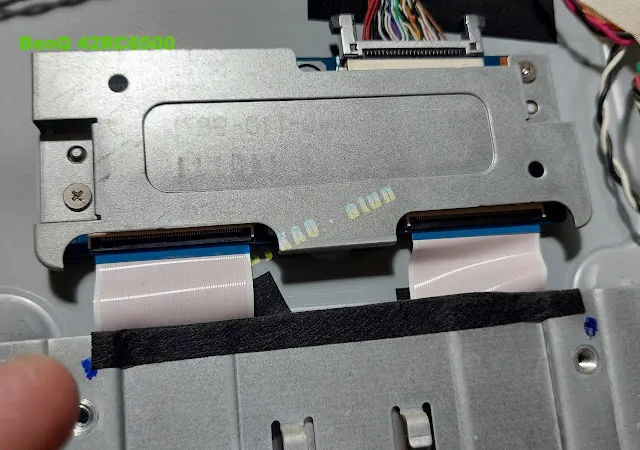

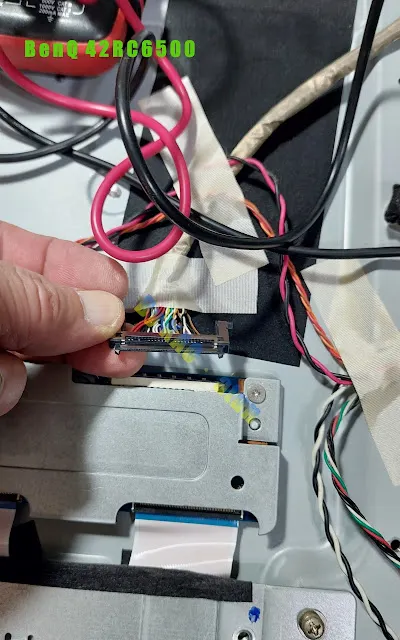

拆除週邊負載、配件,狀況依舊!

raw-image
raw-image

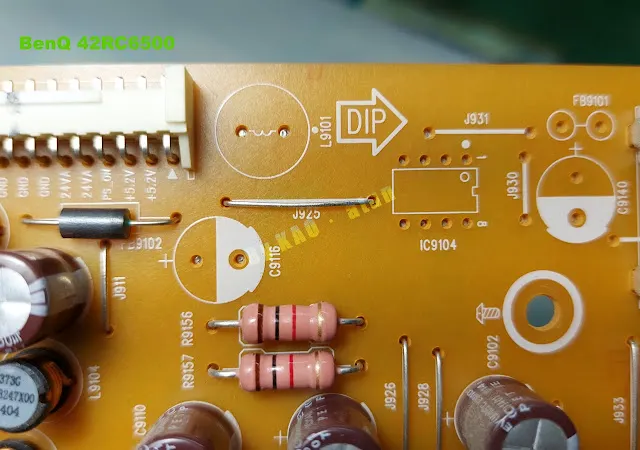

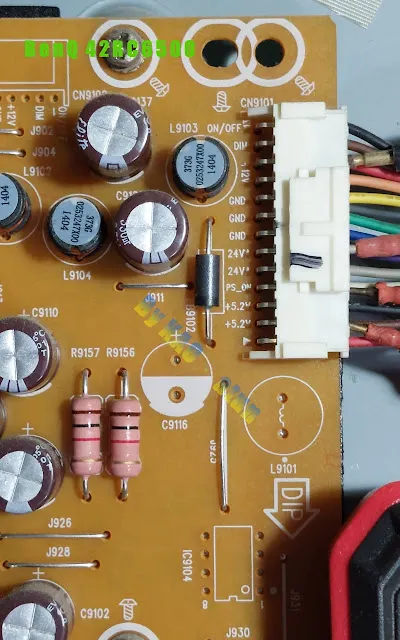

測試中!本以為是DC:5V沒有輸出,可是看板上料件,DC5V是不存在的!

raw-image
raw-image
raw-image

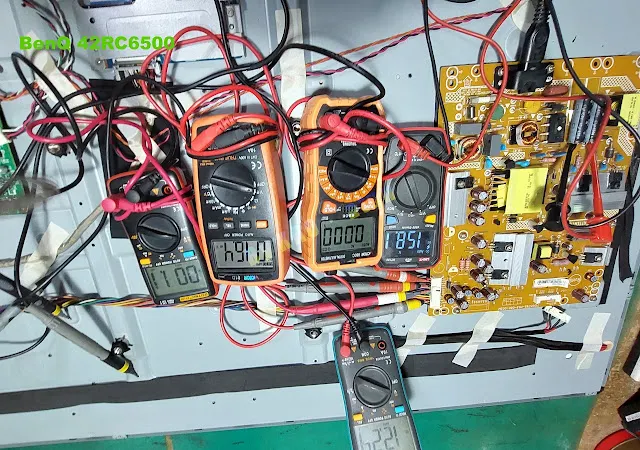

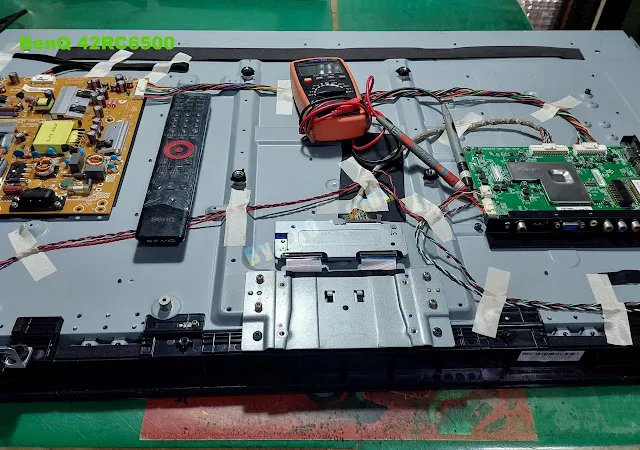

來給它擺個電錶陣仗!哈!現在來看,我還不知哪個電錶,是偵測哪個電位ㄟ?

raw-image


沒關係!再來一個動態偵測影片!圖片中電錶各路電壓,可發現PFC並無啟動升壓!

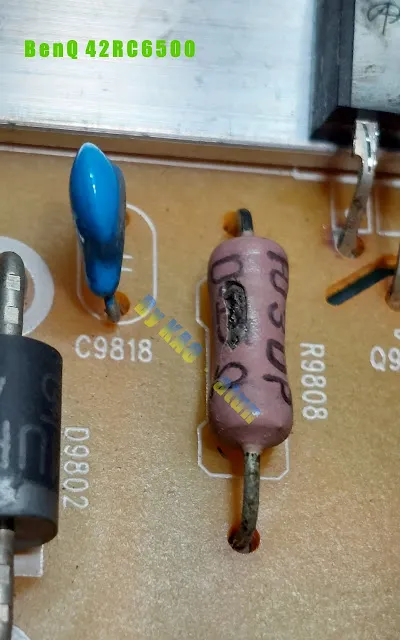

有時就會有障眼的護色作用,竟然沒看到它已經燒掛了!

raw-image
raw-image

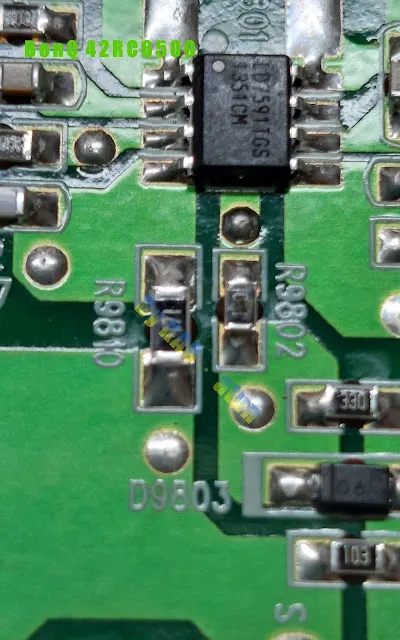

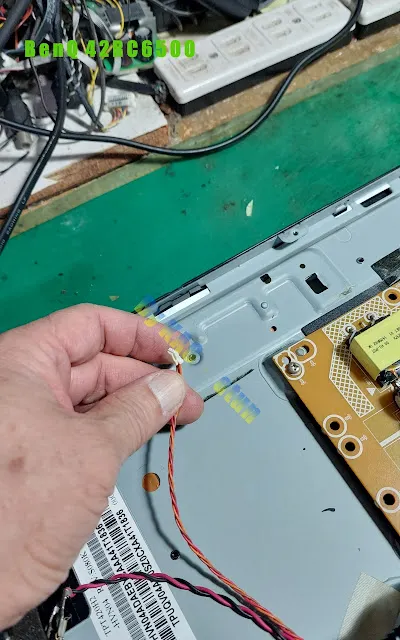

背板上的貼片也燒毀!

raw-image

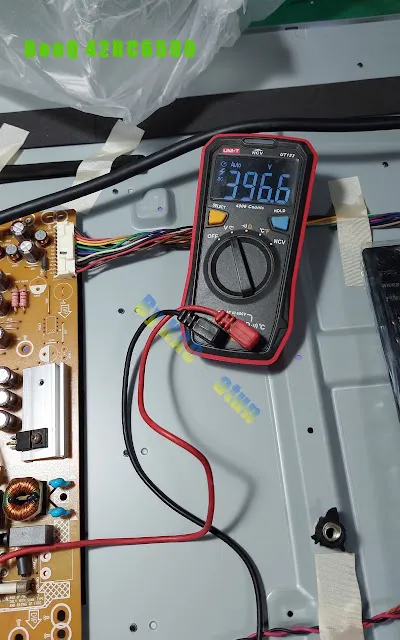

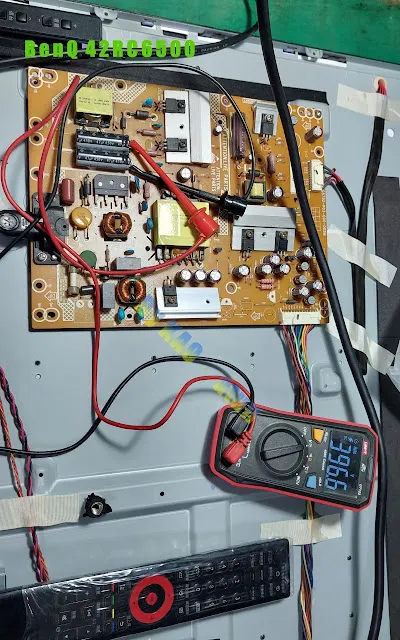

經過一番處理!PFC已經升壓了!當然就可以來啟動機器!

raw-image
raw-image


背光已經亮起!

raw-image

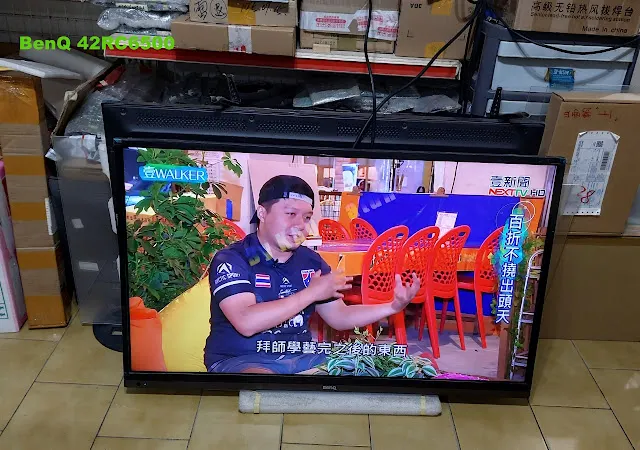

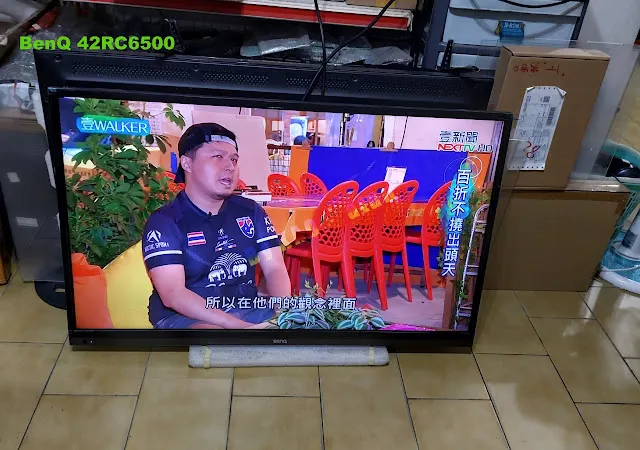

影像正常!

raw-image
raw-image

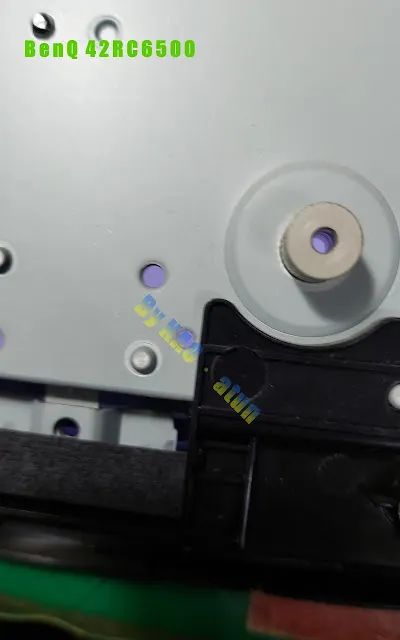

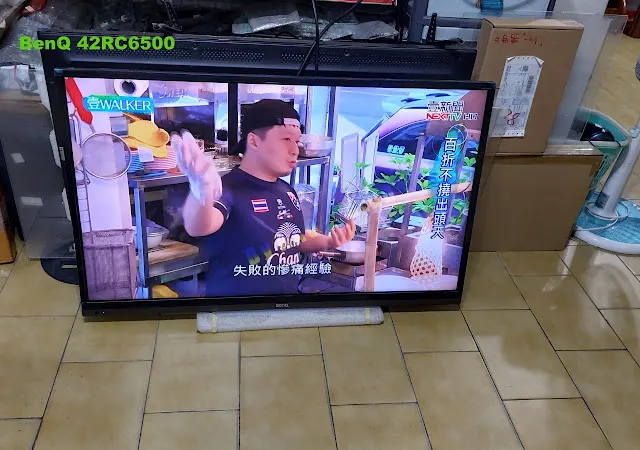

整機組裝!熱機收工了!

raw-image
raw-image
raw-image


提供參考,請多指教!
