PHILIPS(嘉捷)型號:43PFH4082,啟動後,閃亮LOGO、隨即熄滅,維修。

閱讀時間約 1 分鐘
raw-image

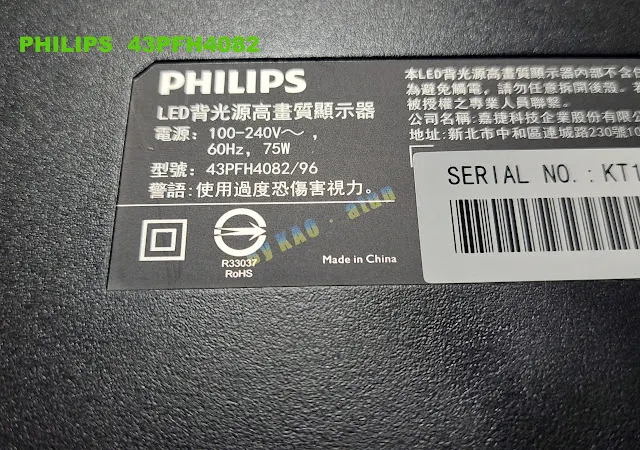

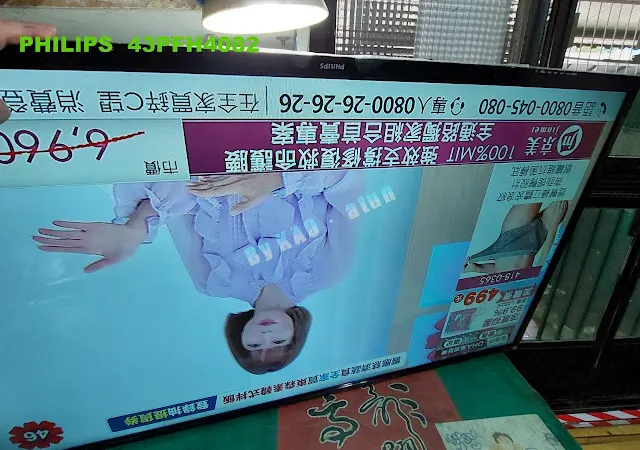

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 早安各位!來看一台43寸PHILIPS(嘉捷)液晶電視的維修過程,型號是:43PFH4082

raw-image


這是它的故障現象:啟動後,閃亮一下LOGO圖案,隨即熄滅!

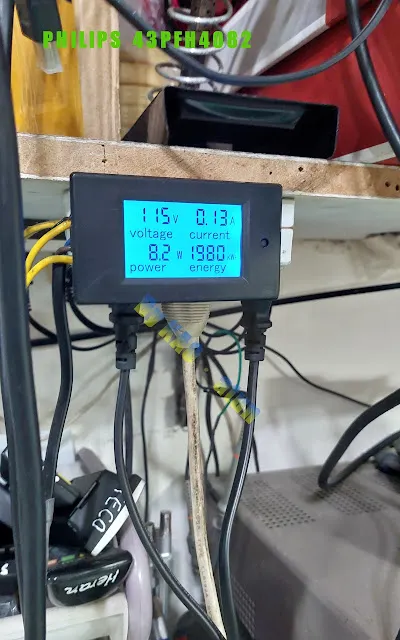

因為背光已經沒有工作,所以功率數值偏低!不用說:確定是背光出問題!

raw-image

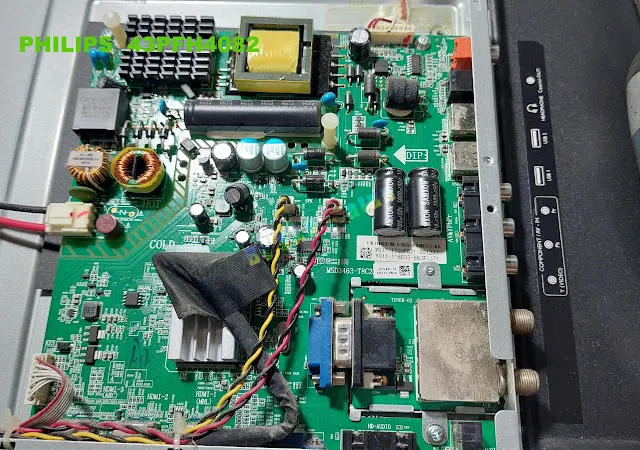

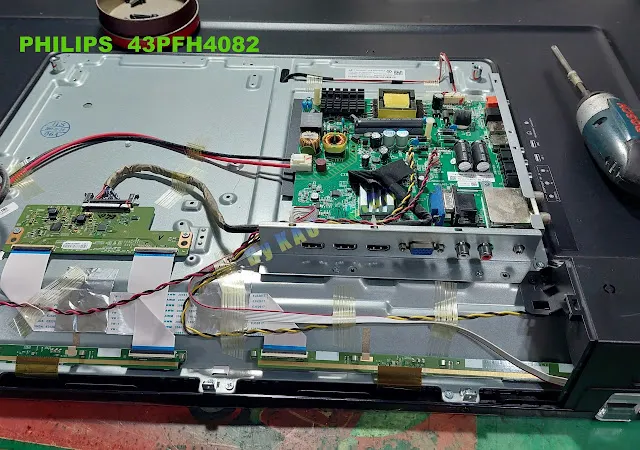

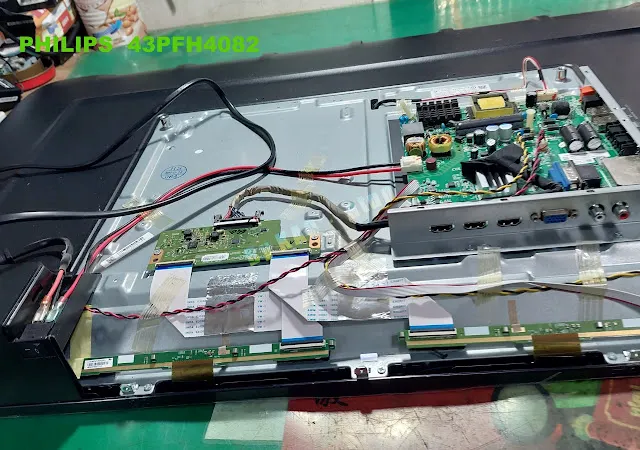

這裡是它的內部電路分佈:

raw-image
raw-image

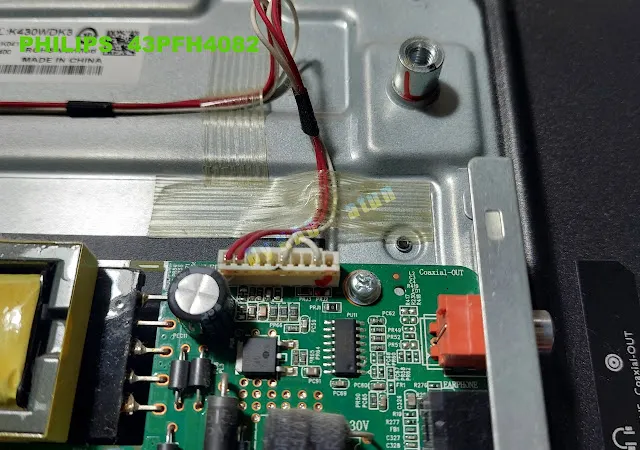

由此判定,背光是2個迴路的架構。

raw-image

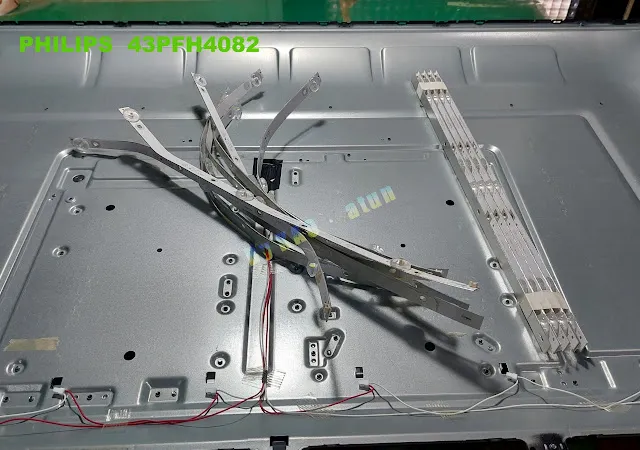

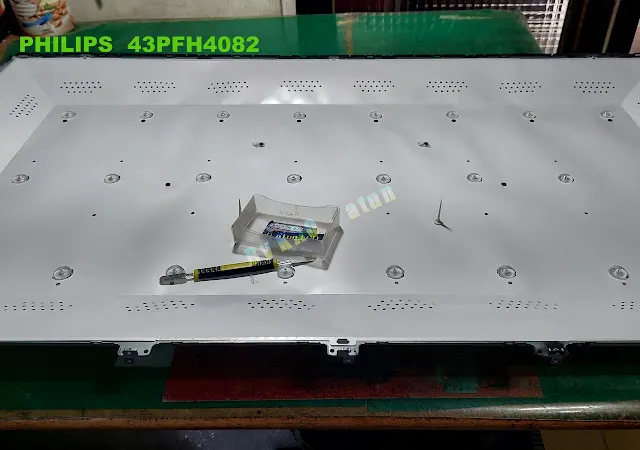

拆解面板、拆解燈箱!一系列換裝全新背光源!

raw-image
raw-image

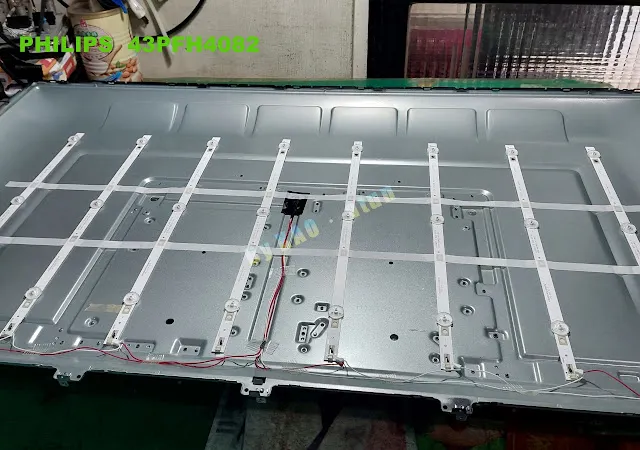

加強固定燈條是必然的步驟,絕不省略!

raw-image

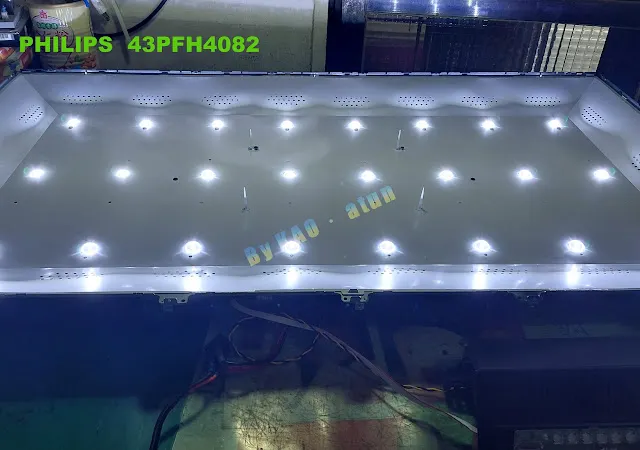

照亮全工作室!

raw-image

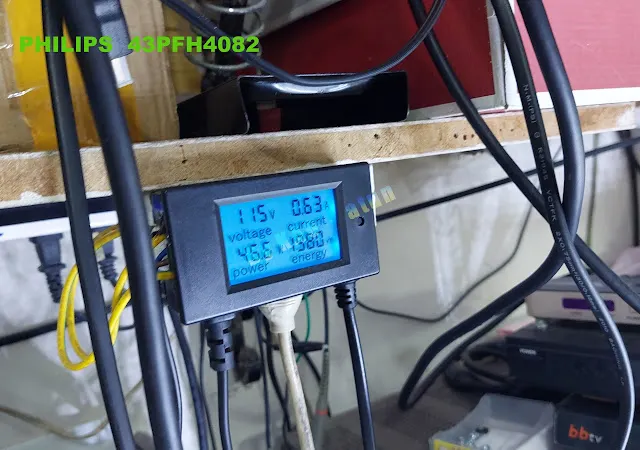

這個功耗是不被接受的!

raw-image


砍它(背光電流)!

raw-image

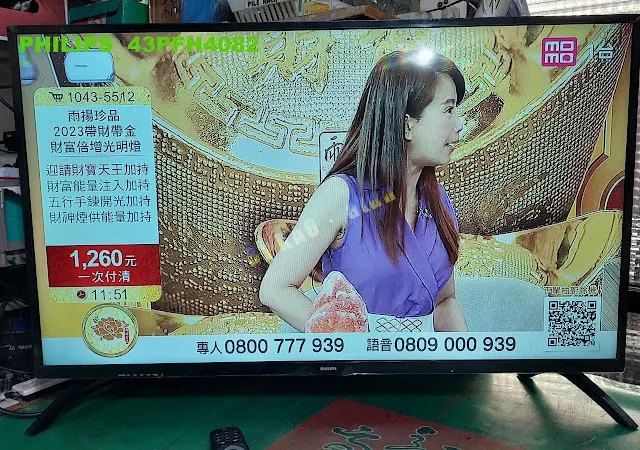

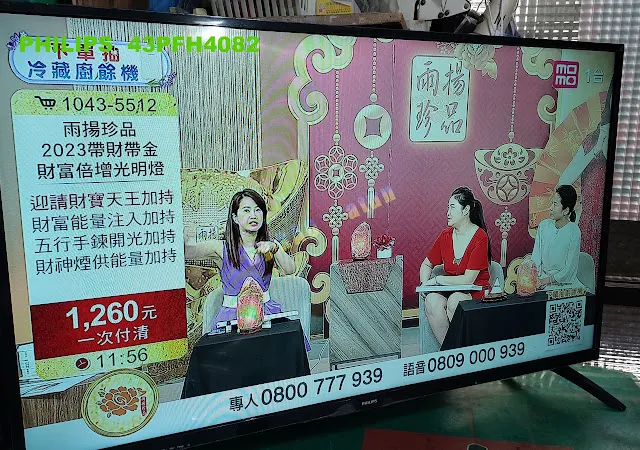

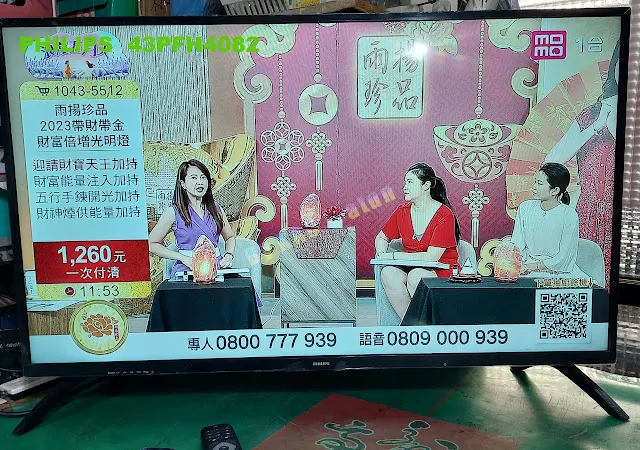

哈!又沒拍攝到減流後的功耗,印象中約有近20W吧?反正還是閃亮無比,整機組裝熱機中…………

raw-image
raw-image
raw-image
raw-image
raw-image


提供參考,請多指教!
