BENQ(明基)型號:32RC5500,請動後,不亮屏、有聲音,維修。

閱讀時間約 1 分鐘

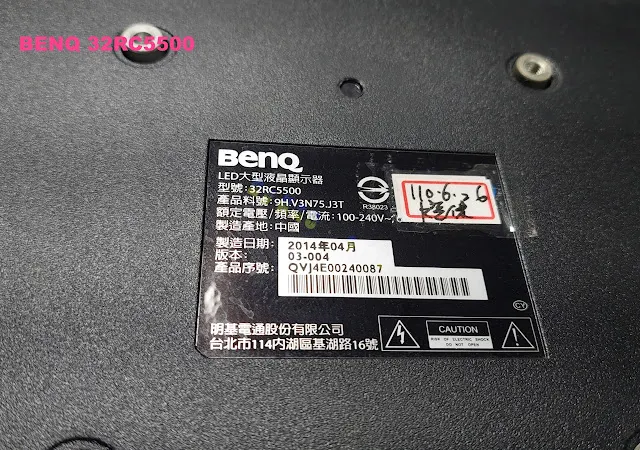

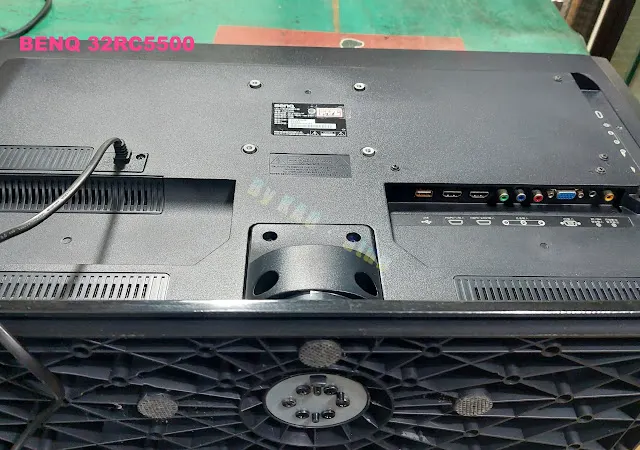

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位午安!來看今天的液晶電視維修分享,主角是:BENQ(明基)型號:32RC5500你應該有看到『110.6.6 燈條』這個字條,說明本機曾在這個時間點維修過燈條。

raw-image
raw-image

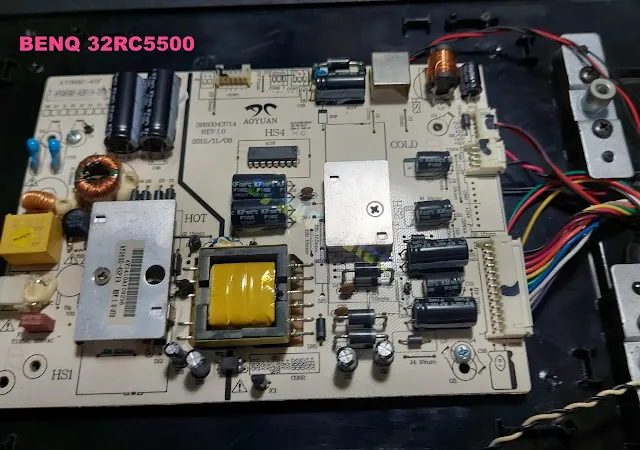

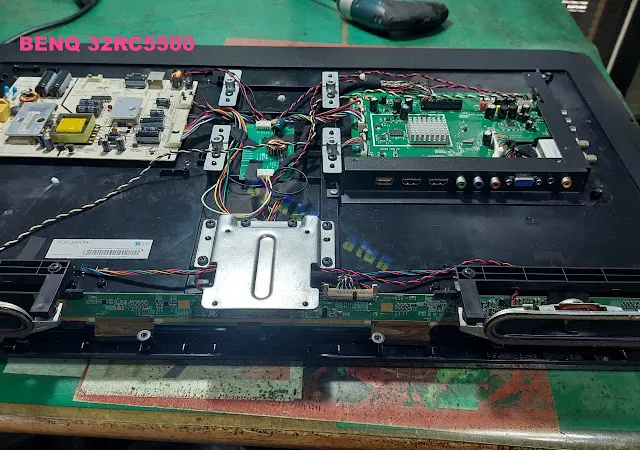

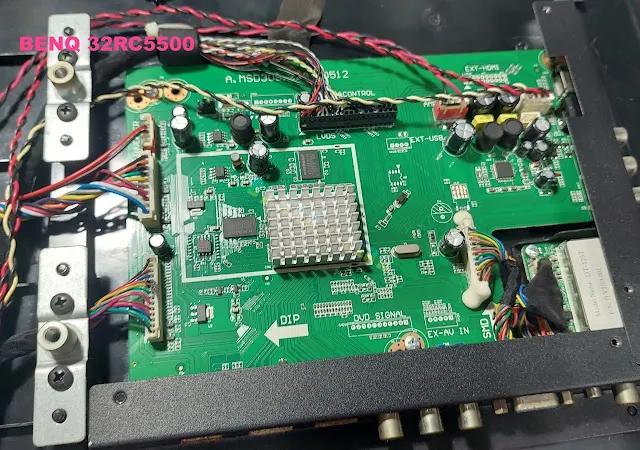

這是它的內部電路分佈:

raw-image
raw-image
raw-image

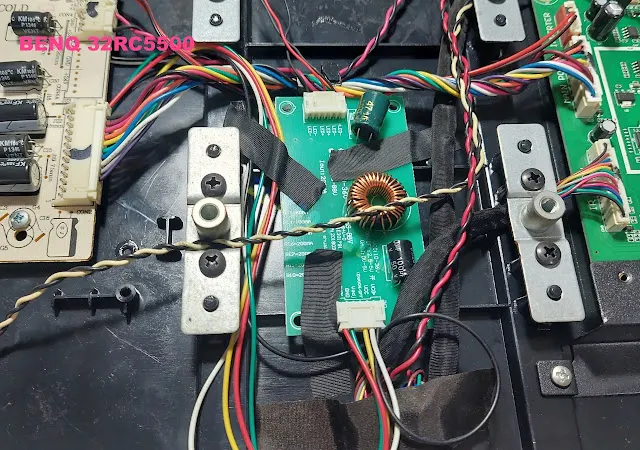

這一塊恆流驅動,應該是當時維修換上的!

raw-image


這是它的故障現象:黑暗屏幕中,我正在尋找它移動中的無號輸入圖框:

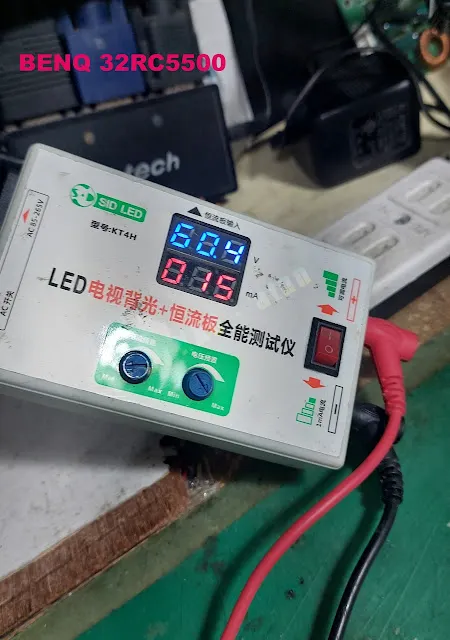

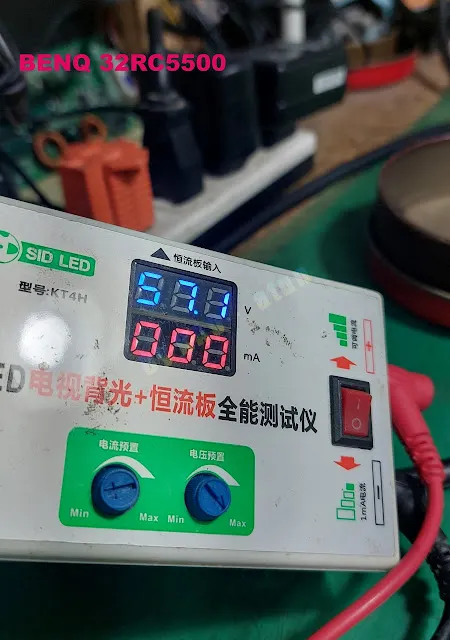

啟用測試儀試點燈條的結論是:燈條是良好的

raw-image
raw-image

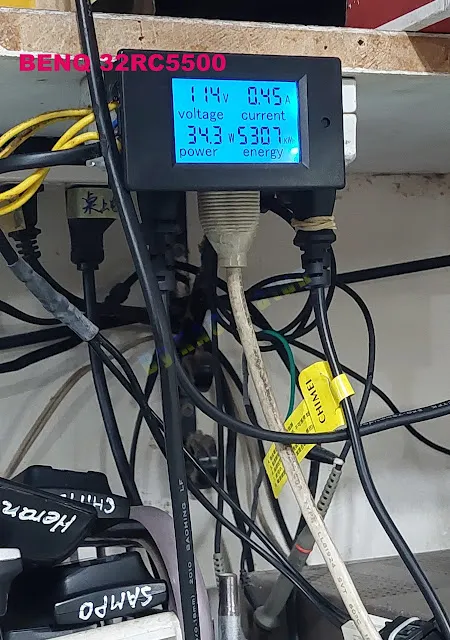

一番查檢、除錯、更新處理後,再次啟動!功率數值已經正常上升,顯見燈條已經被驅動!

raw-image
raw-image

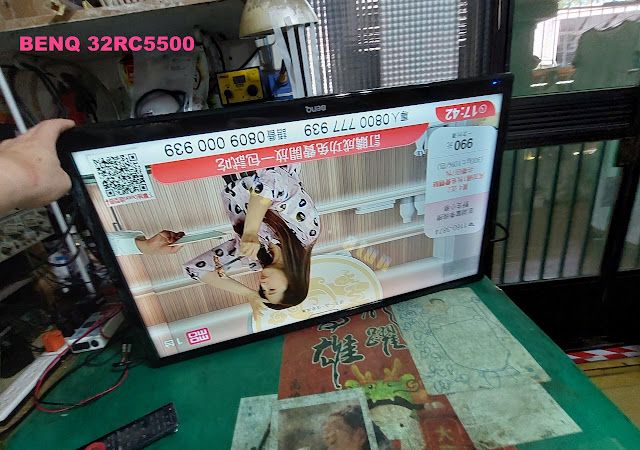

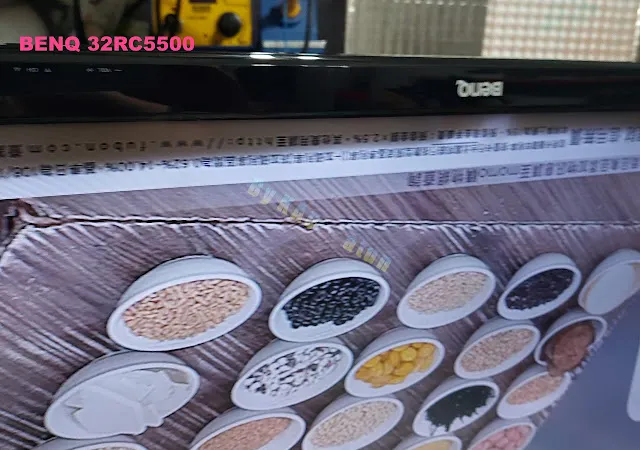

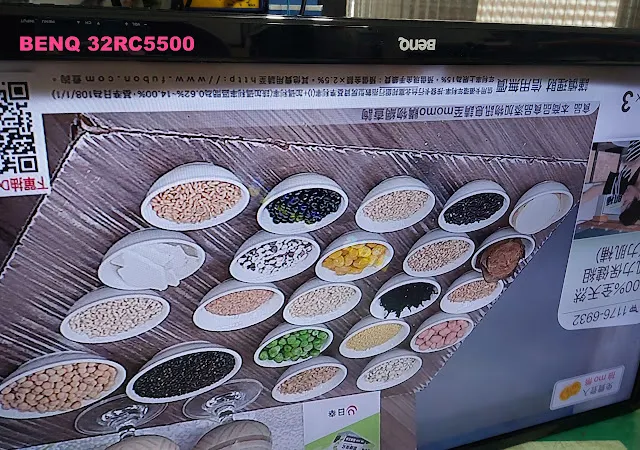

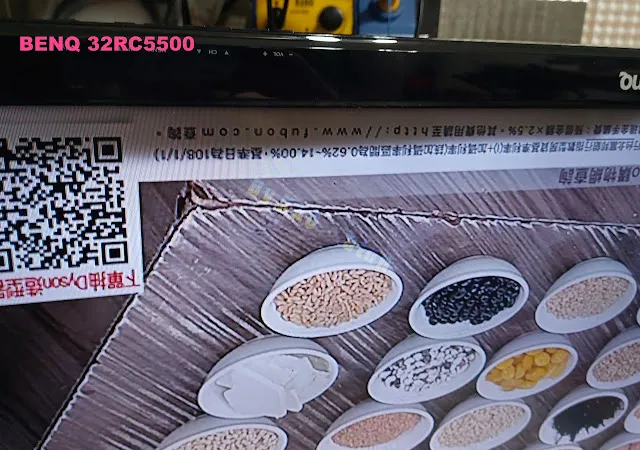

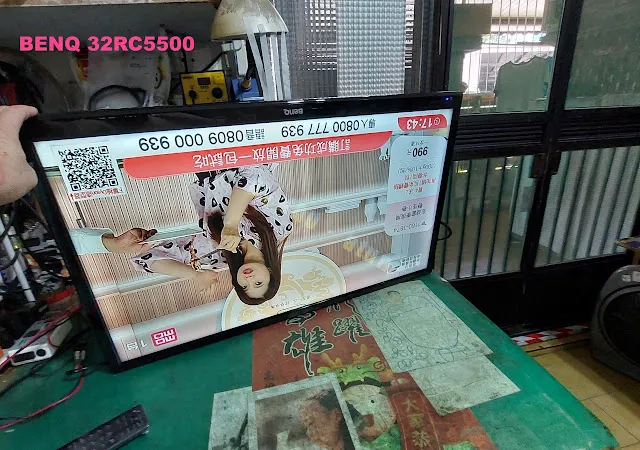

雖然背光亮起,影像也正常!但是發現影像中的下延(圖照中的上方處)是昏暗的!要這樣子交差嘛?當然不行!

raw-image
raw-image
raw-image
raw-image

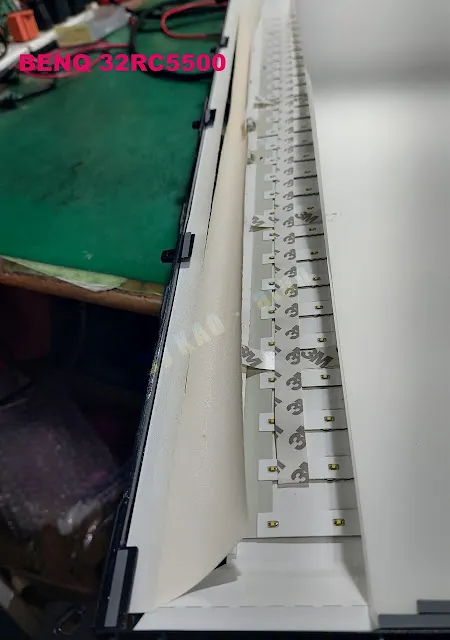

進一步拆解面板查檢!因為反光片已變形、扭曲,不夠平整下延,造成反光折射不良!所以影像下延就變暗陳:

raw-image
raw-image

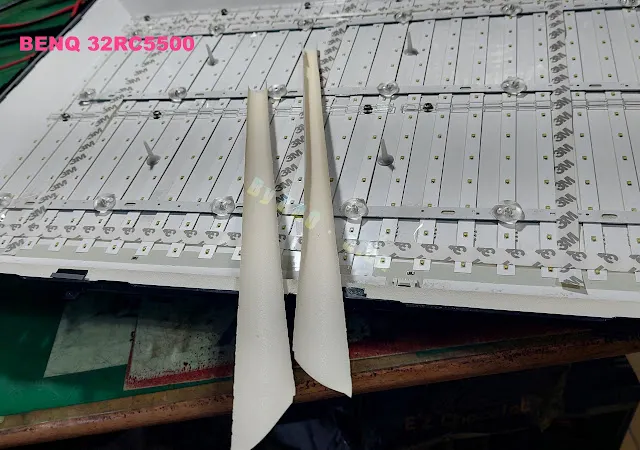

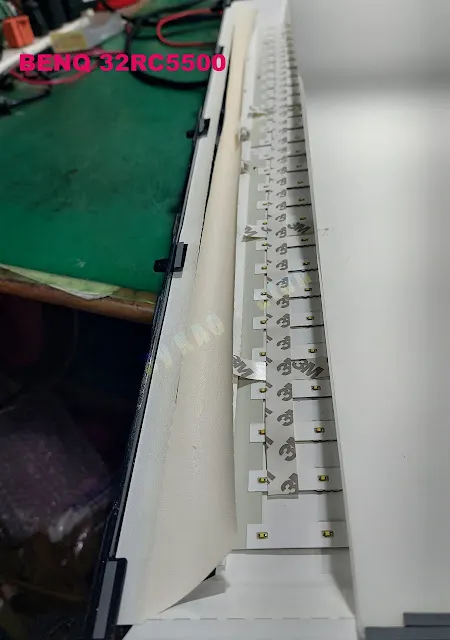

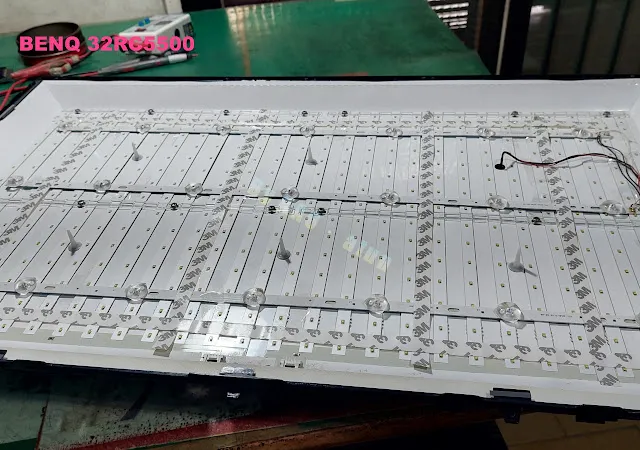

這是前修者的維修手法:直接在原機滿天星燈條上,加上燈條繼續使用,這2年多來也算相安無事!

raw-image


我正在煩惱如何補上這變形、扭曲的反光片!

raw-image


2年多的燈條,當然不能再繼續使用,可是我入替的新燈條,點亮起來卻是這副不均光的效果,這下就傷腦筋了!

raw-image

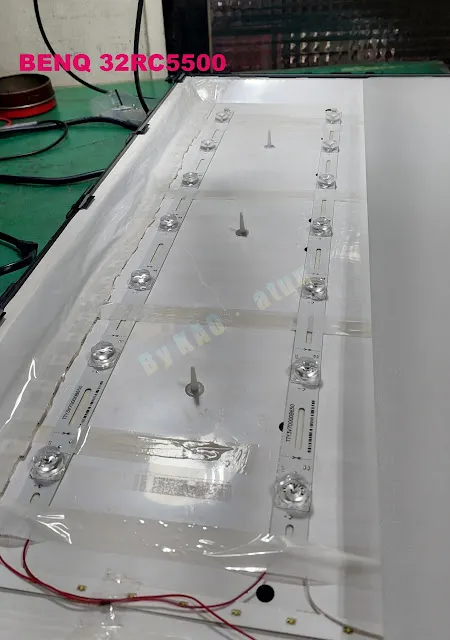

最後採用凹鏡燈條做光源

raw-image

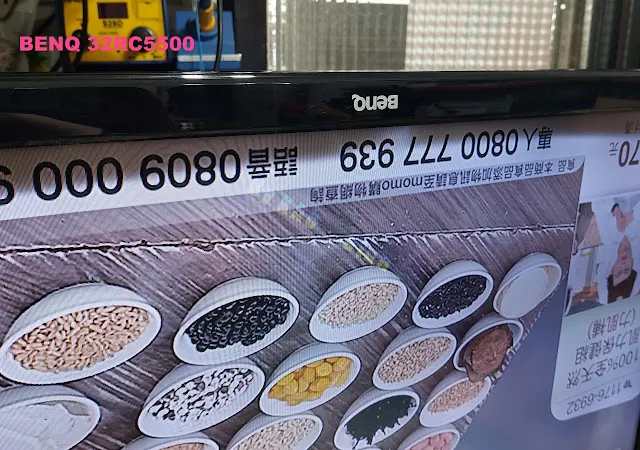

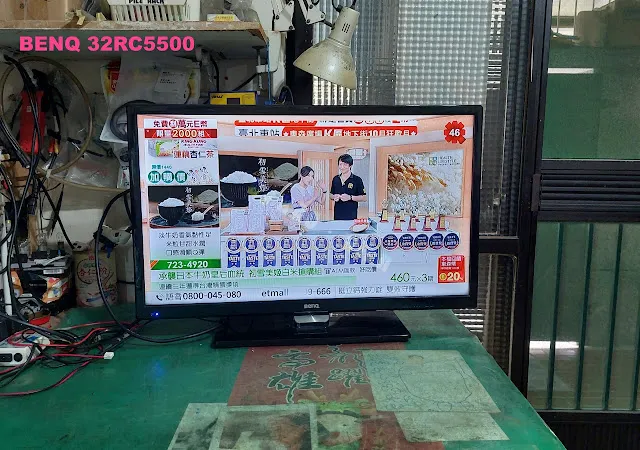

影像看來還OK!

raw-image
raw-image

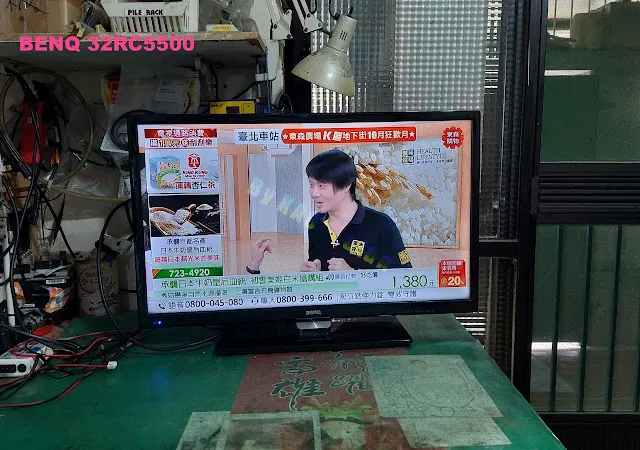

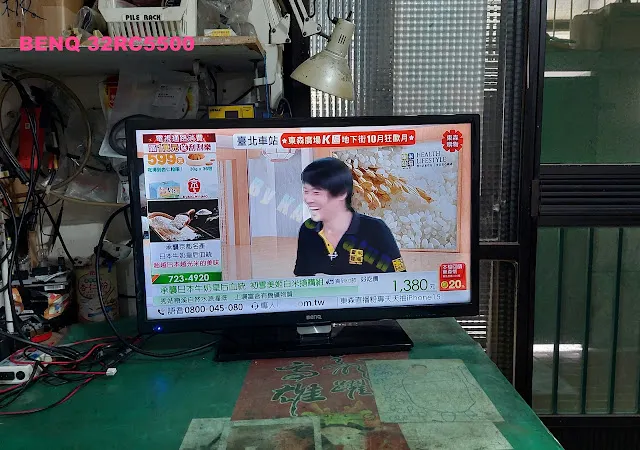

整機組裝,熱機收工!

raw-image
raw-image
raw-image


提供參考,請多指教!

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image

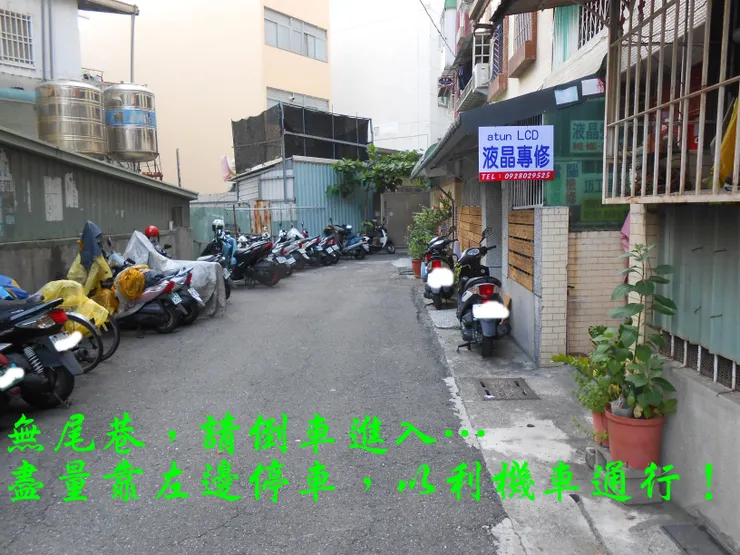

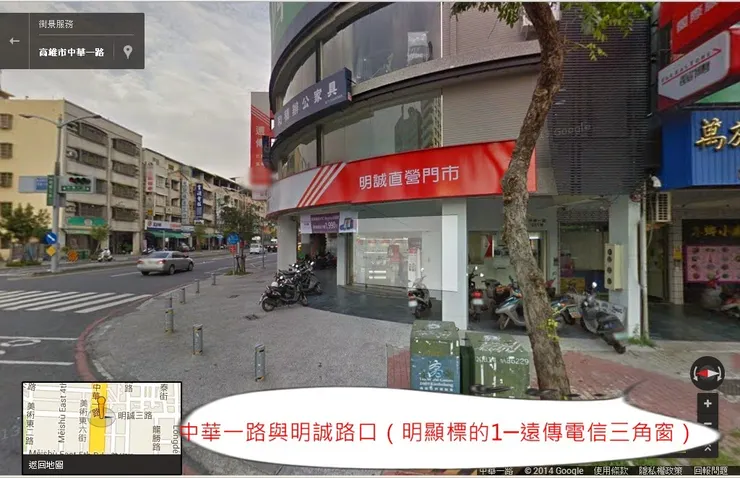

工作室附近Google街景:
