SONY(索尼)型號:KDL-40CX520,啟動後,紅燈號閃3下,維修。

閱讀時間約 1 分鐘
raw-image

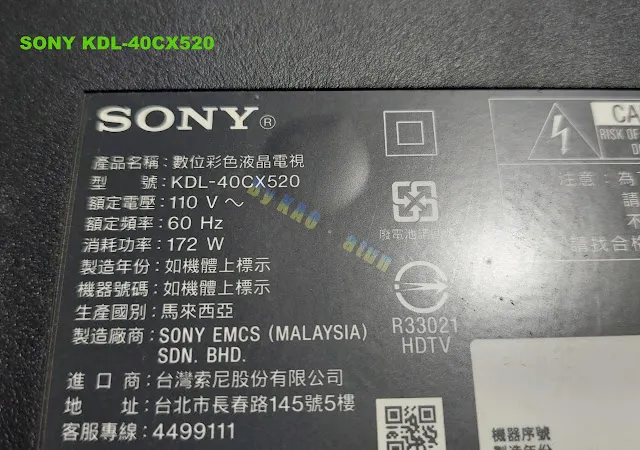

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 早安各位!來看今天的液晶電視維修分享,主角是:SONY(索尼)型號:KDL-40CX520

raw-image

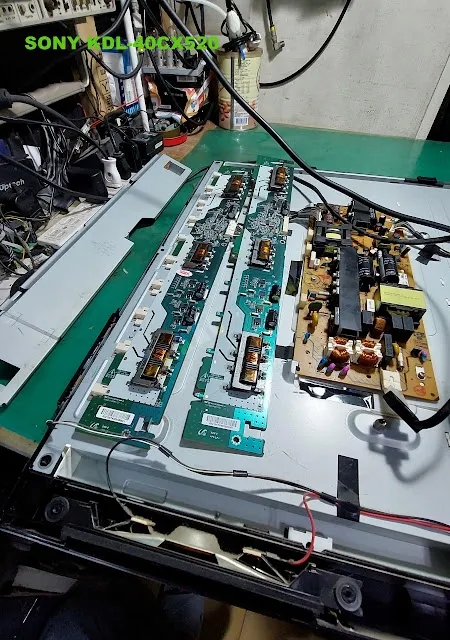

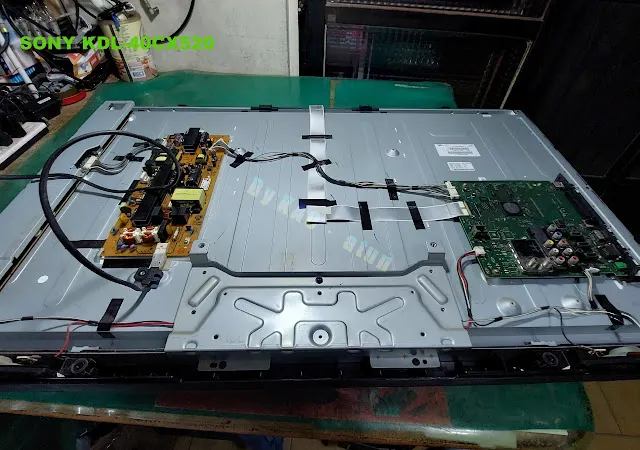

這是它的內部電路分佈:

raw-image
raw-image
raw-image

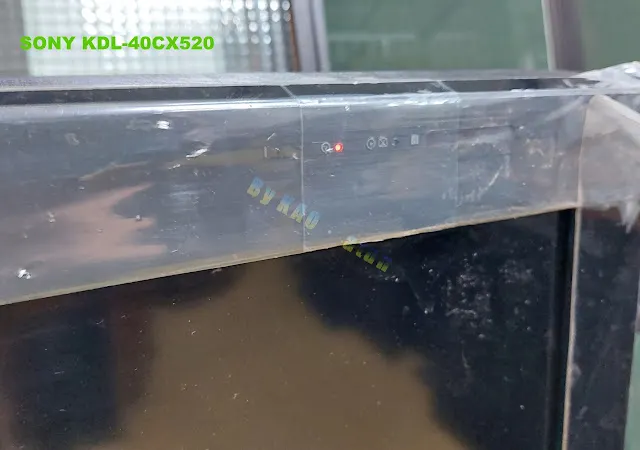

這是它的故障現象:送電啟動後,隨即跳脫迴路,紅燈號開始閃爍!閃爍週期:『3下』!


raw-image

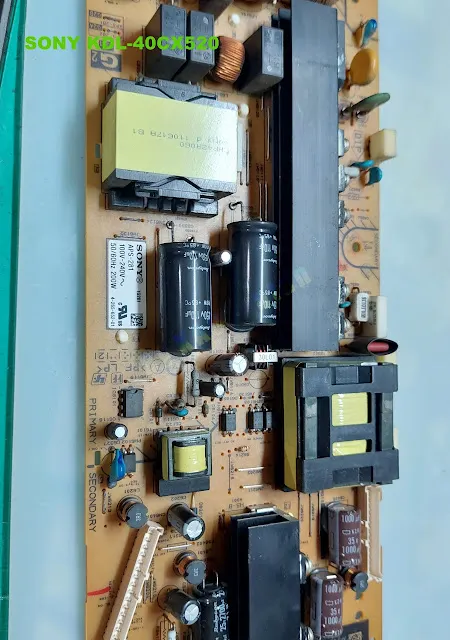

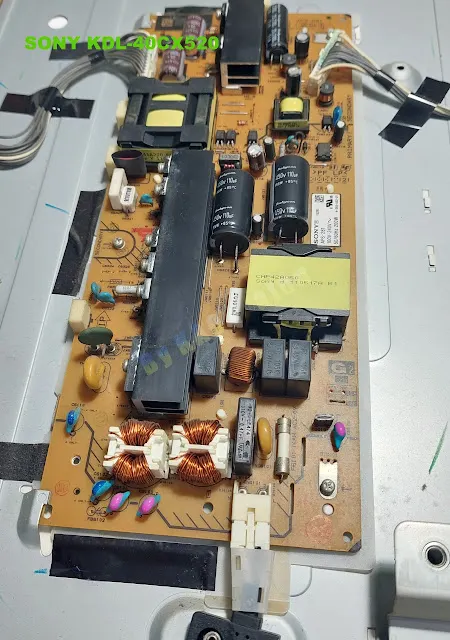

印象中好像閃3下是電供出問題?不過,拆解電供查檢一番,挑不到爛骨頭!

raw-image

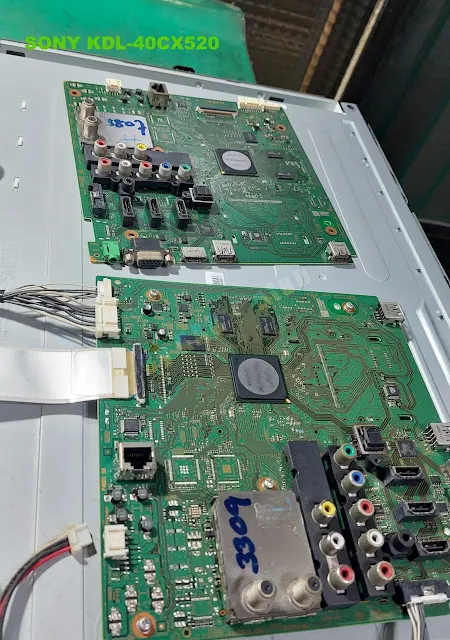

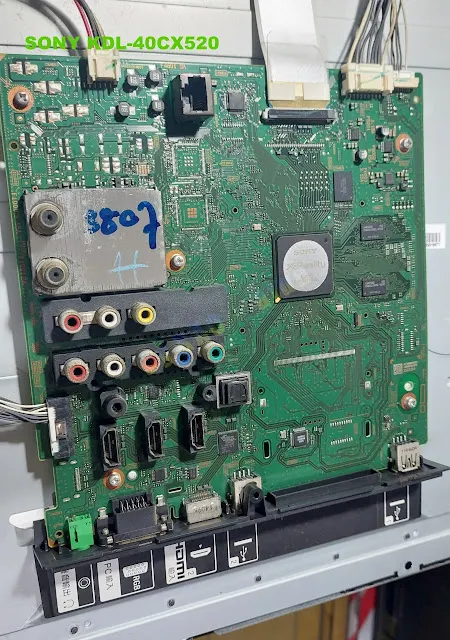

那就得找塊主機板來更換!

raw-image

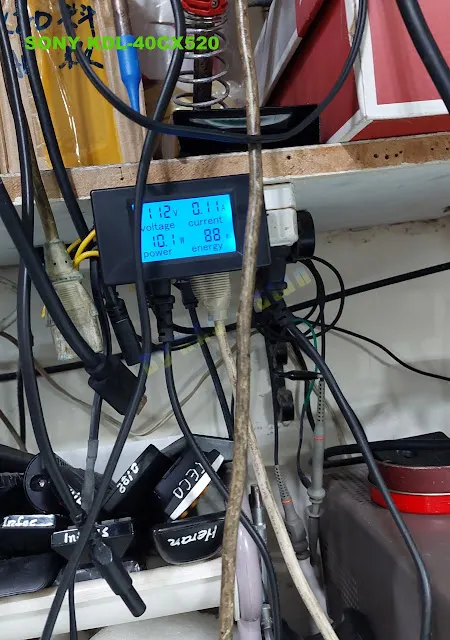

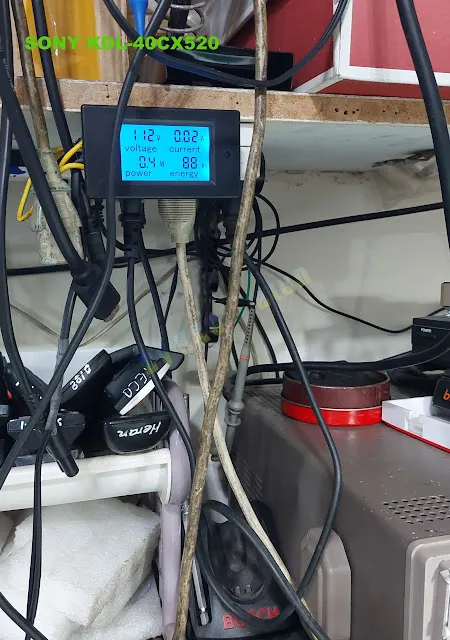

換上良品主機板,已經有反應了!功耗上升至10來…W,這是正處於待命狀態下的機器,若是幾分鐘後,沒有啟動它,機器才會進入完全不吃電下的休眠狀態!

raw-image
raw-image


不過!換板後的SONY機器,多半需要重新安裝軟體,還有得忙ㄟ!

raw-image

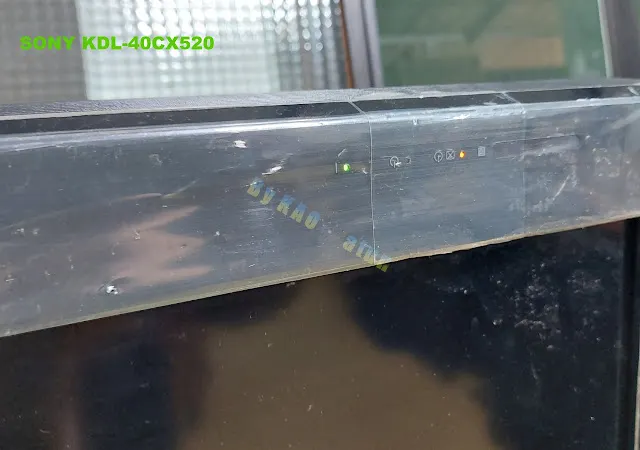

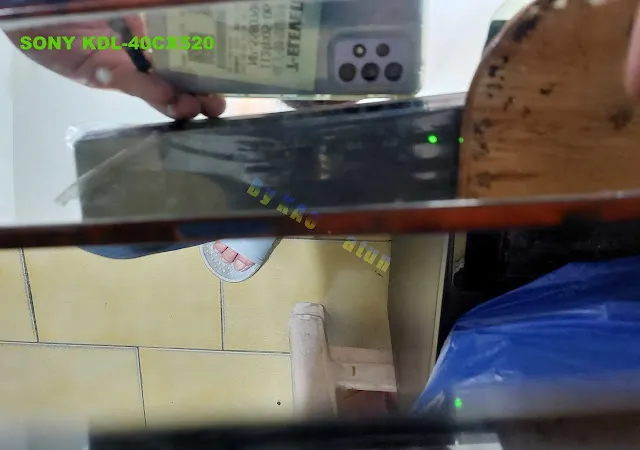

OK啦!機器已經在更替主板,更在重灌其軟體後,亮啟綠燈號!背光也被驅動點亮!

raw-image
raw-image


哇!這是啥狀況???

raw-image
raw-image


又經幾番波折,終於給它搞定!

raw-image

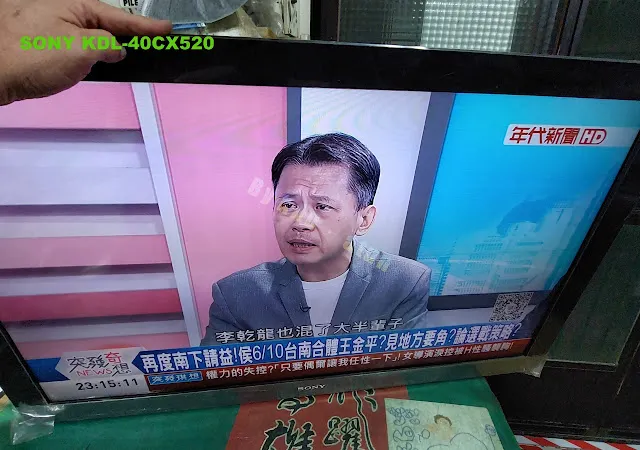

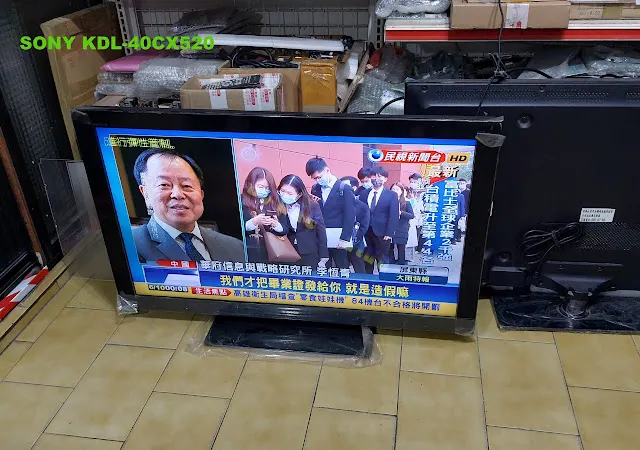

剛剛在桌上看得不是明顯,但是卻在整機組裝的熱機中,發現下延有一處水平暗帶,就上圖那張來說,水平暗帶就在畫面中名嘴的胸口部位區!

raw-image
raw-image
raw-image


這個還是要給它再處理一下,不然以後變成紅燈閃6下,也是不好!

raw-image

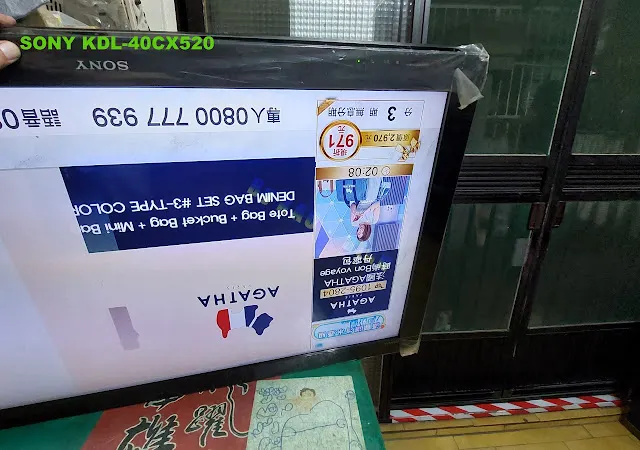

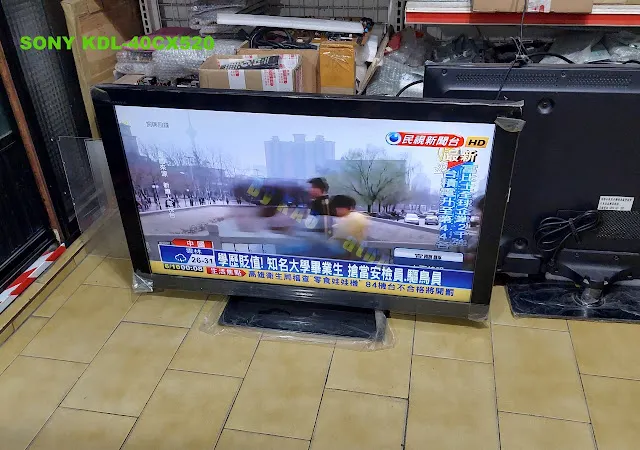

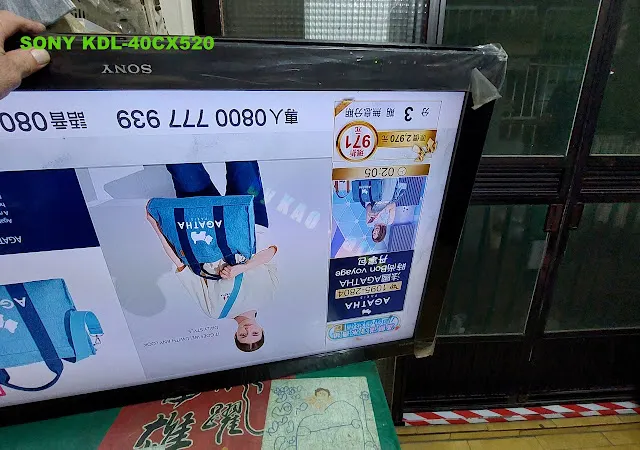

上頭圖照可能還是不清楚,再一次留照證明一下!

raw-image
raw-image

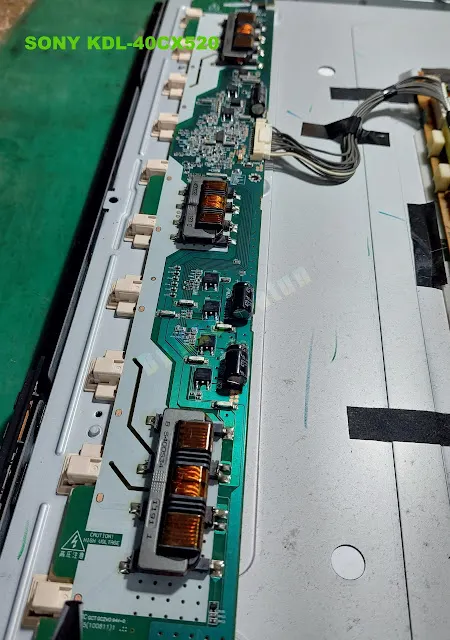

先取來背光驅動交叉測試!

raw-image

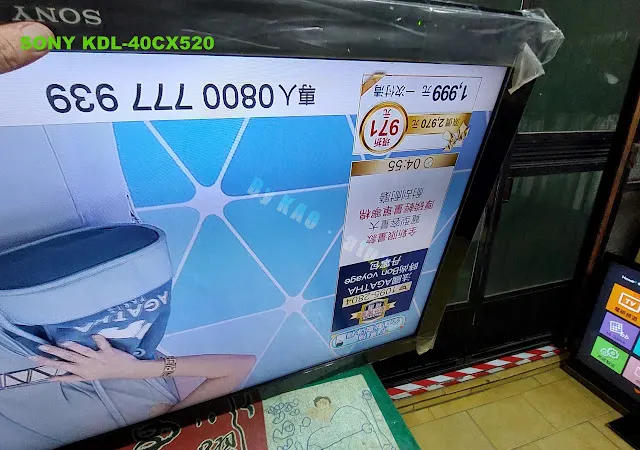

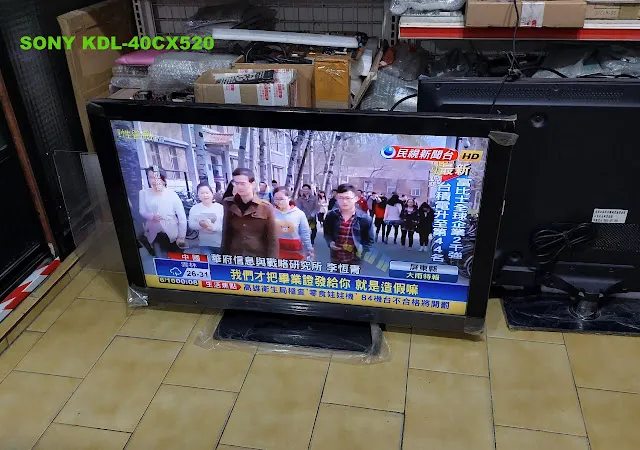

沒想到還是背光驅動的問題!現在的畫面,就非常均光了!

raw-image
raw-image
raw-image

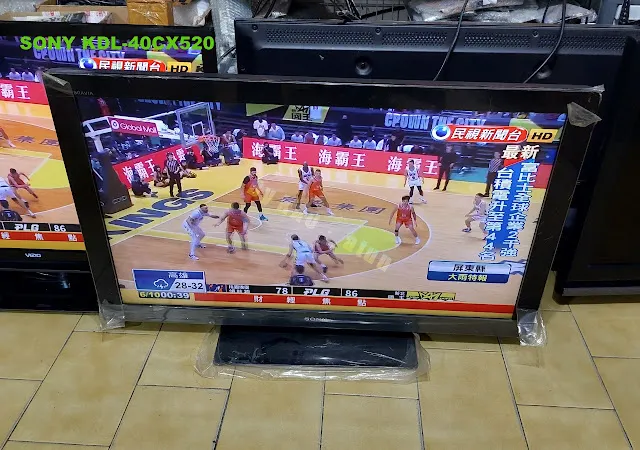

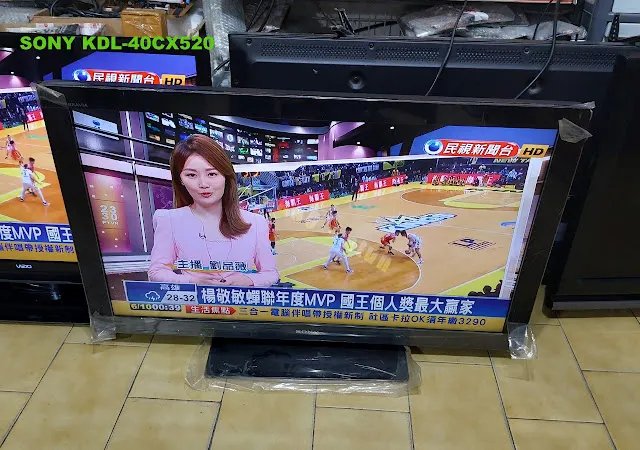

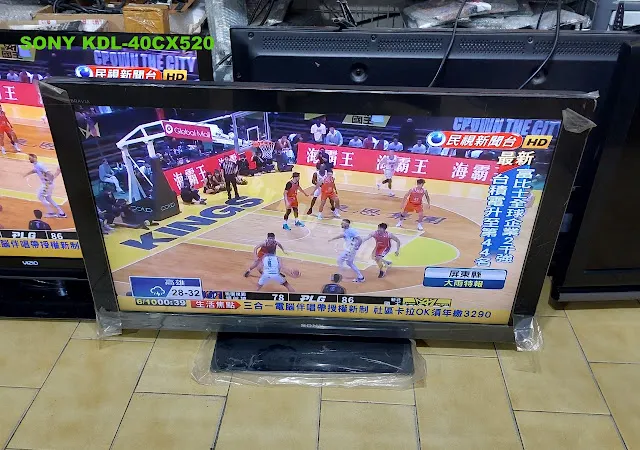

再一次整機組裝,熱機收工!

raw-image
raw-image
raw-image


提供參考,請多指教!


raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image

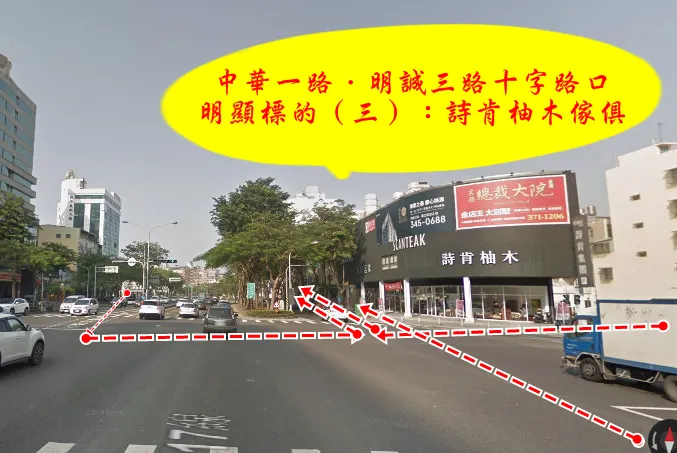

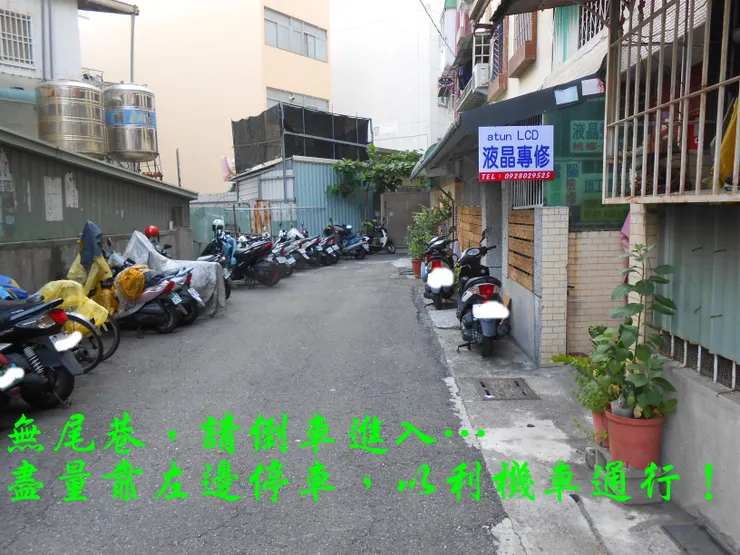

工作室附近Google街景:
