PANASONIC(國際)型號:TH-L50BF6W,啟動後,有聲音、不亮屏,維修。

更新 發佈閱讀 1 分鐘


raw-image

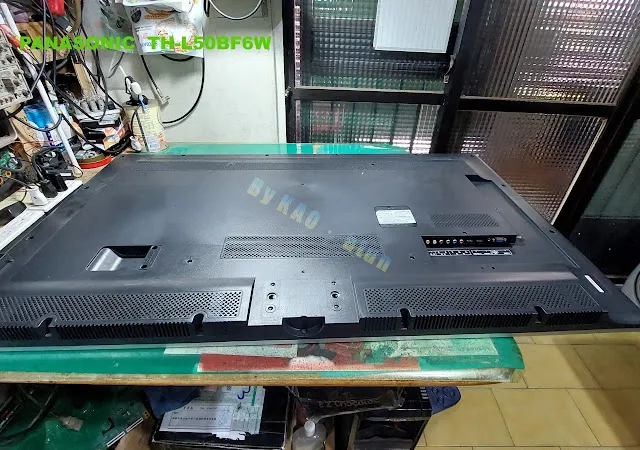

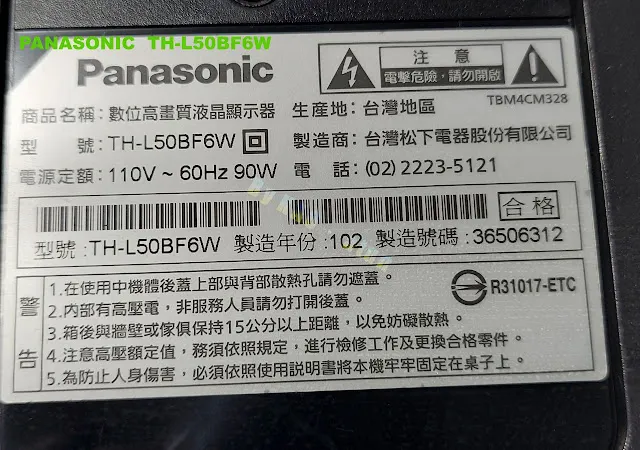

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位早安!來看今天的液晶電視維修分享,主角是:PANASONIC(國際)型號:TH-L50BF6W

raw-image
raw-image

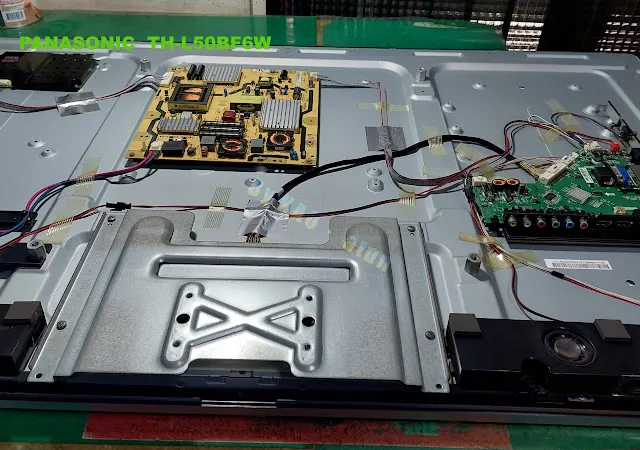

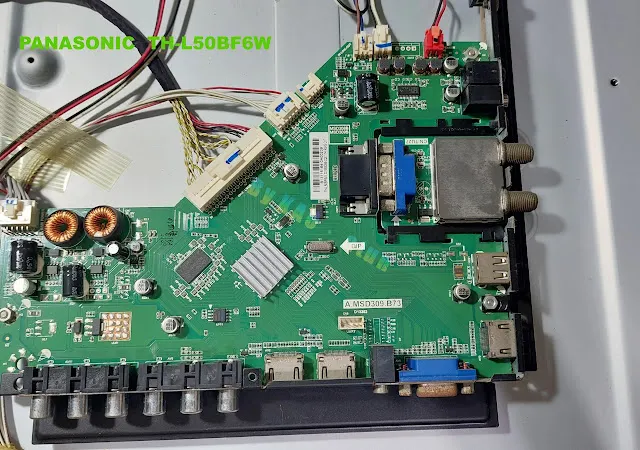

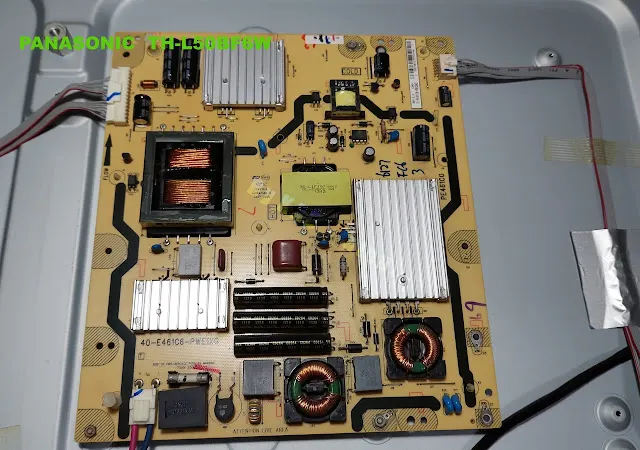

這是它的內部控制電路,看起來一點都不像『國際』,反而比較像『聲寶』的電視?

raw-image
raw-image
raw-image
raw-image

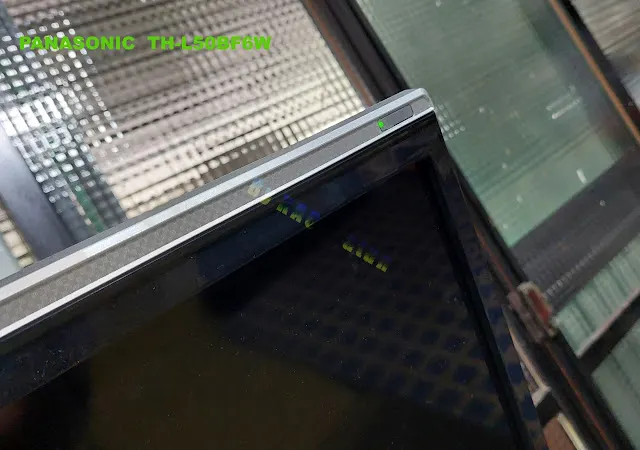

這是它的故障現象:啟動後有亮起綠燈號,可惜屏幕並沒有亮起!

raw-image

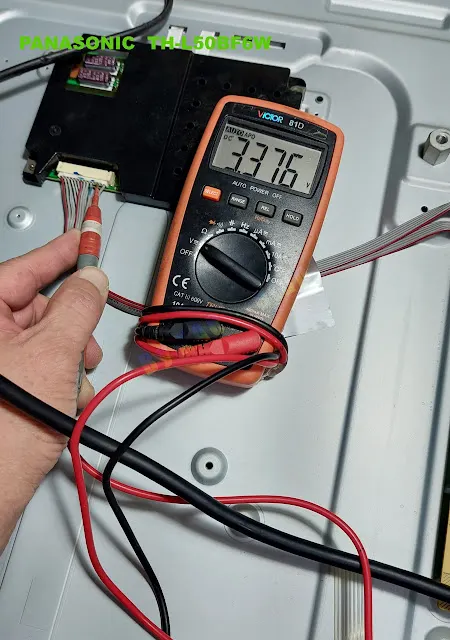

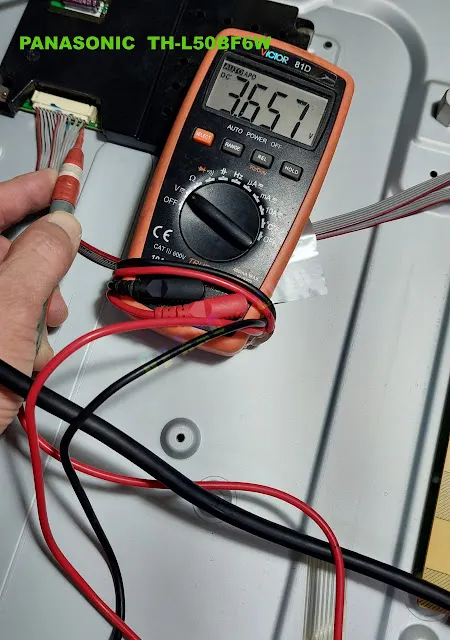

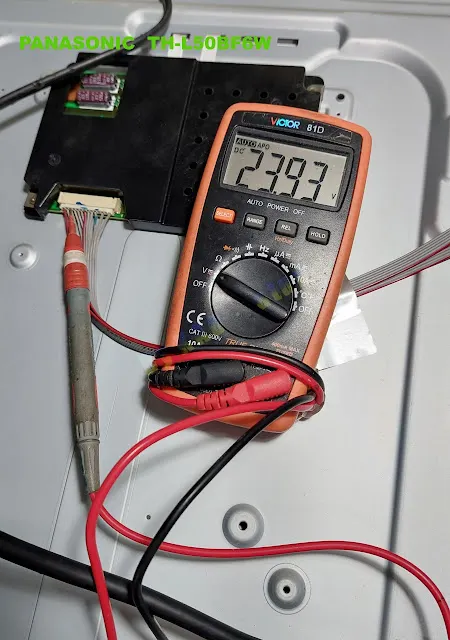

查量背光驅動,主電力是有到位,啟動、及調節訊號也都有來到!所以……?

raw-image
raw-image
raw-image

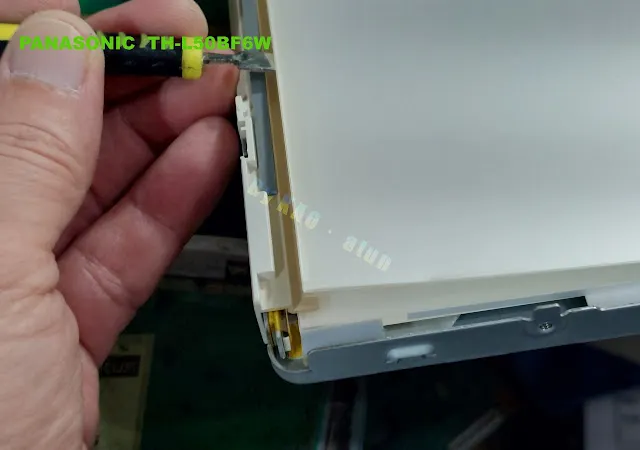

所以就只能著手拆解面板,換裝全新背光源!

raw-image
raw-image
raw-image

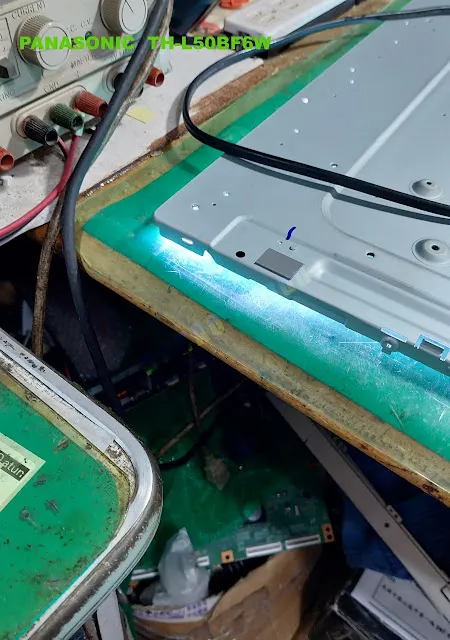

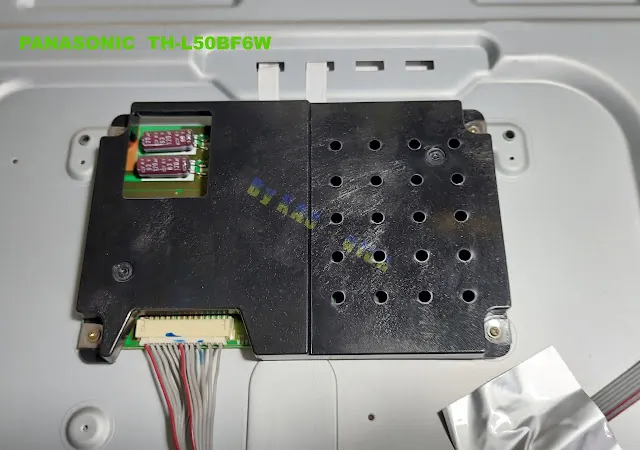

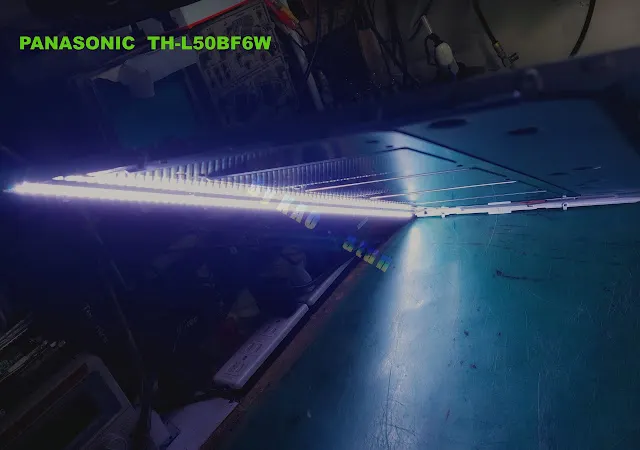

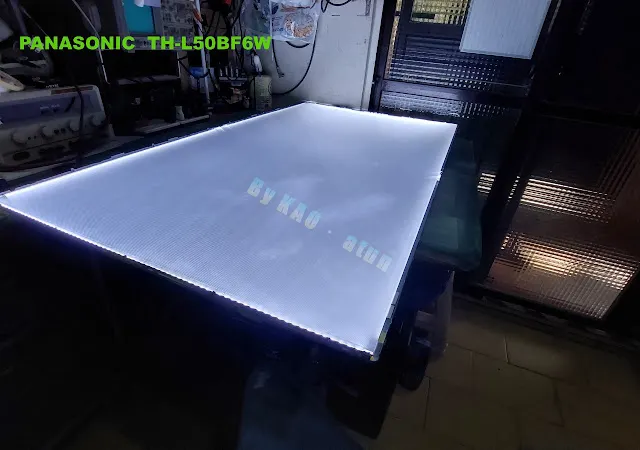

入替全新背光,換裝了新驅動,已經可以正常點亮背光!

raw-image
raw-image

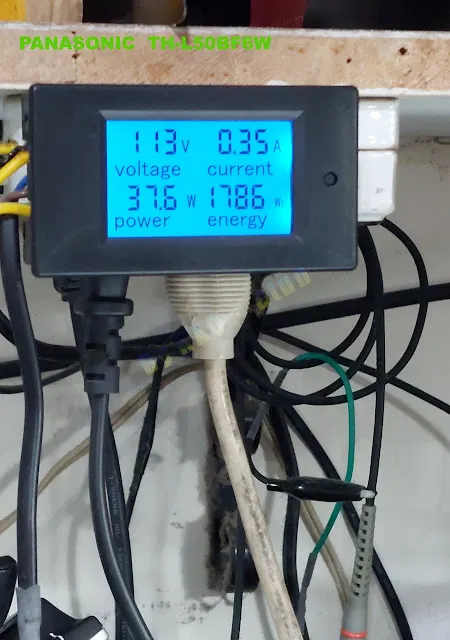

新入替背光及驅動後,功耗表現讓人讚許,僅僅只有38W,這下可以爽爽的做功了!

raw-image

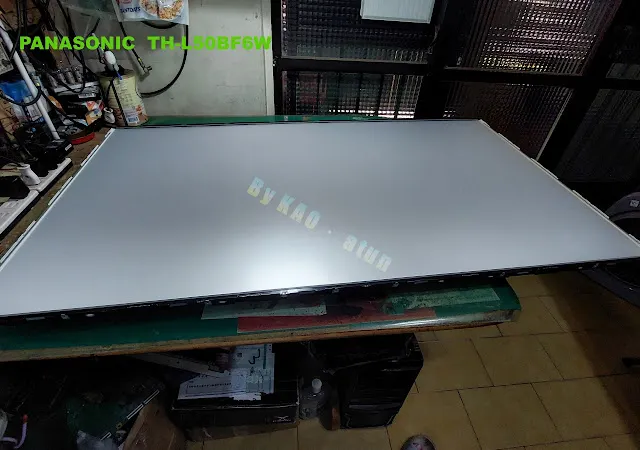

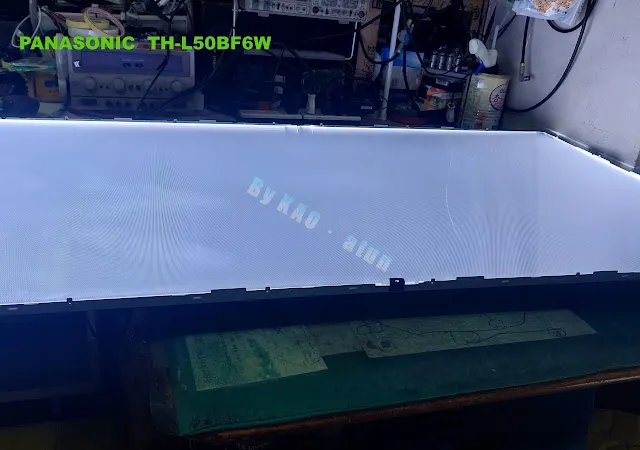

尬入導光片,均光度也讓人讚譽有加,完美!

raw-image
raw-image

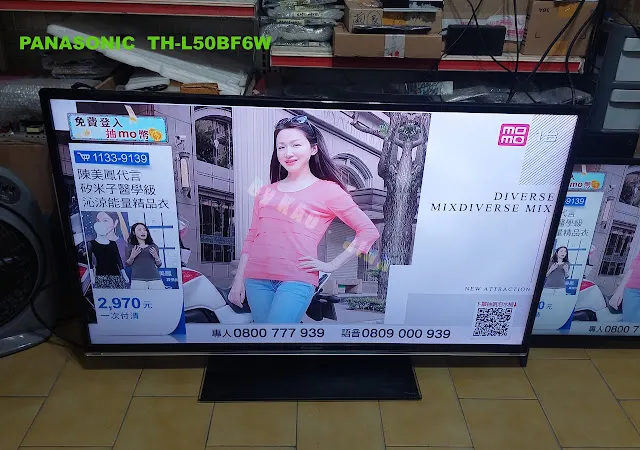

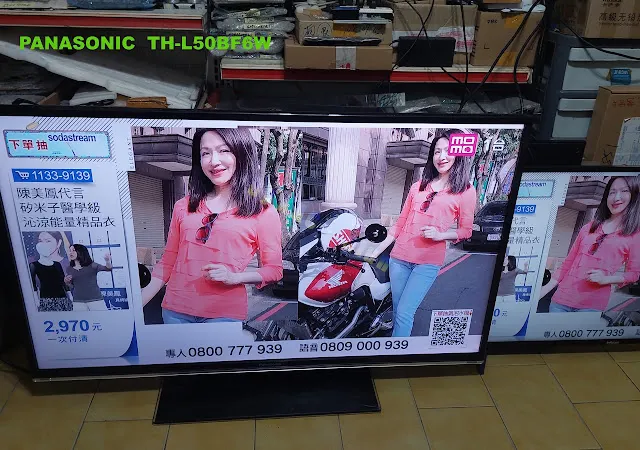

絕佳的均光度!也讓影像呈現完美!

raw-image
raw-image


整機組裝,熱機收工了!

raw-image
raw-image

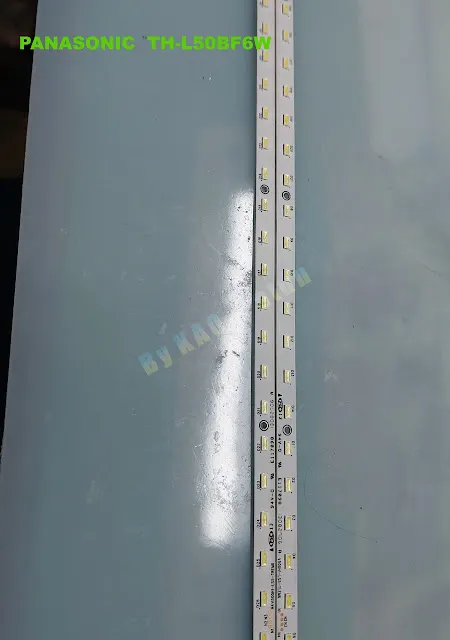

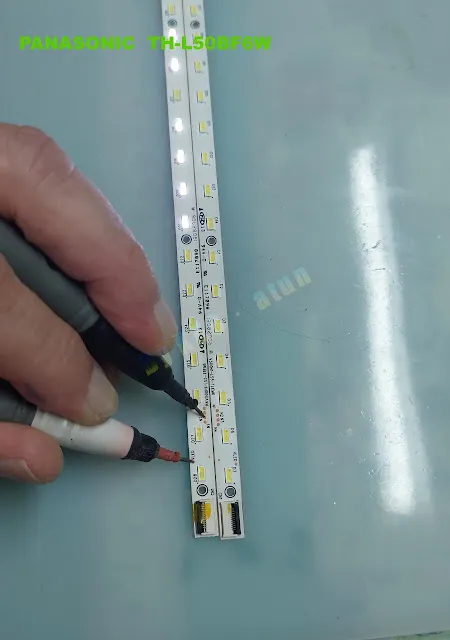

來測試一下舊燈條,你可以發現,有一節段內,有一ㄎ燈珠已經無法點亮!這只是1mA下的測試,當它們在高電流下的通電使用,其結果可想而知!

raw-image
raw-image


提供參考,請多指教!

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image


工作室附近Google街景:

raw-image
raw-image
raw-image
raw-image
raw-image


工作室地理位置:

raw-image
raw-image

維修收送專線:(07)5531525;0928029525 曾仔~ 本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件! 敬請—放心送修!安心使用!
