SKYWORTH(創惟)型號:SW-50DC1,啟動後,有聲音、無影像!維修。

閱讀時間約 2 分鐘

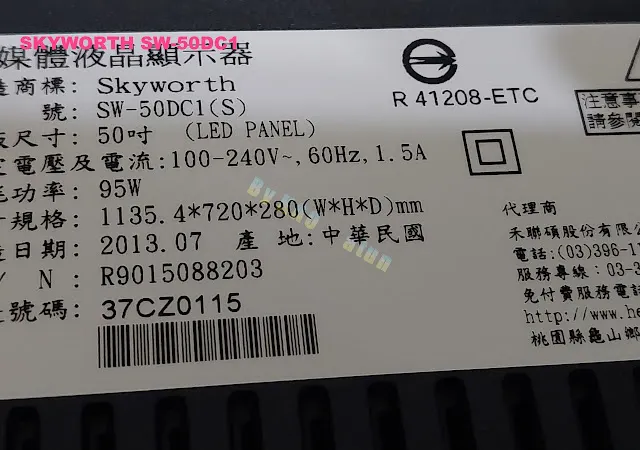

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位早安!來看今天的液晶電視維修分享,主角是:SKYWORTH(創惟)型號:SW-50DC1這個機種很少,早年修過2、3台後,已經多年不再出現過,它還存活到現在,真是難得,一起來看看維修過程:

raw-image
raw-image

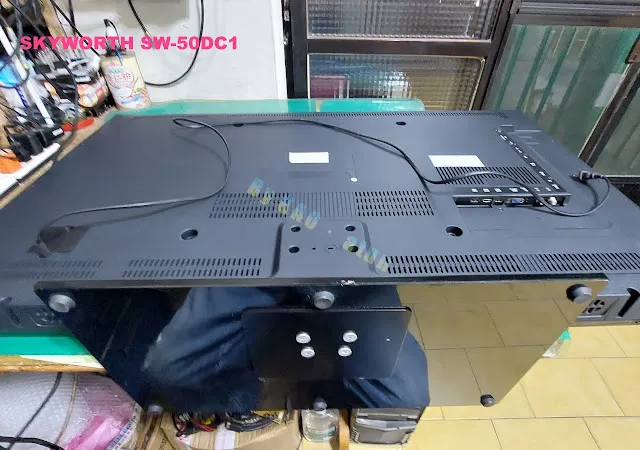

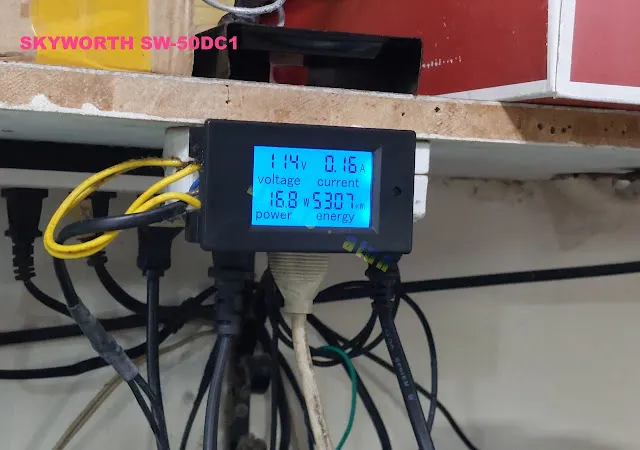

這是它的故障現象:可以開機,不過啟動後的功耗數值甚是低位,僅僅只有16、7W

raw-image

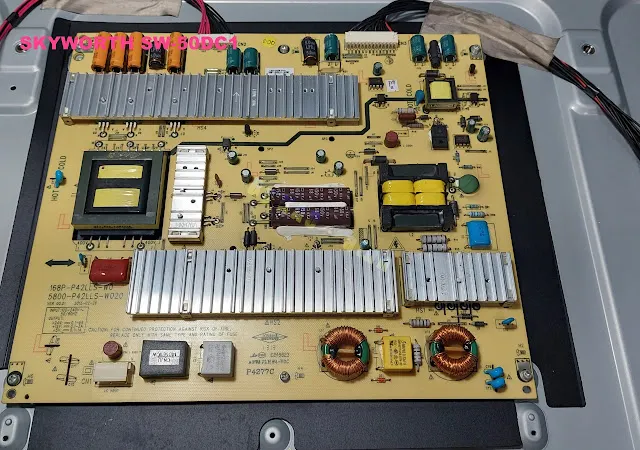

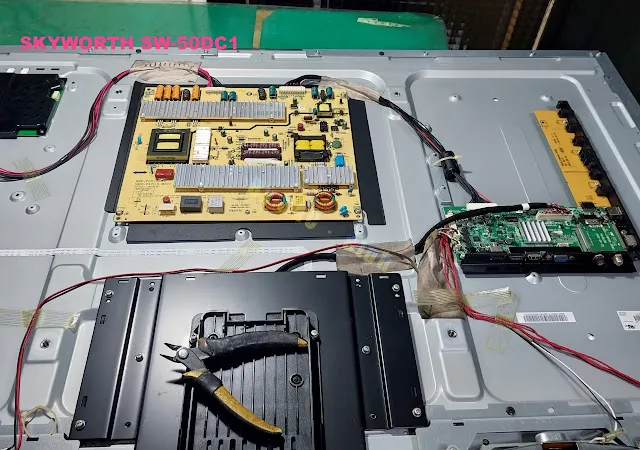

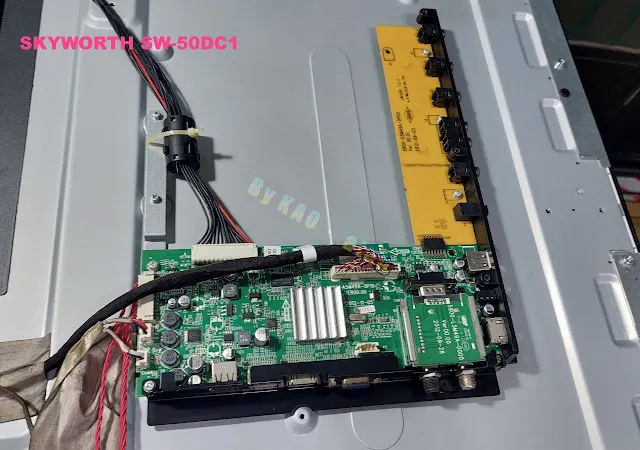

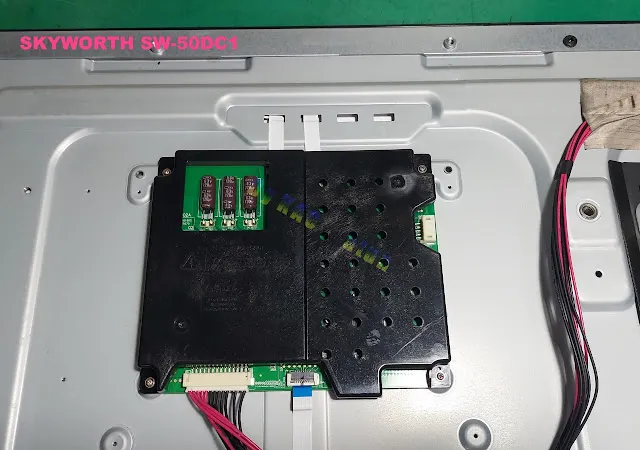

這是它的內部電路分佈:

raw-image
raw-image
raw-image
raw-image


功耗低位,當然是背光沒有被驅動點亮!這個須要查檢其(背光)工作條件是否吻合、到位!

raw-image
raw-image
raw-image

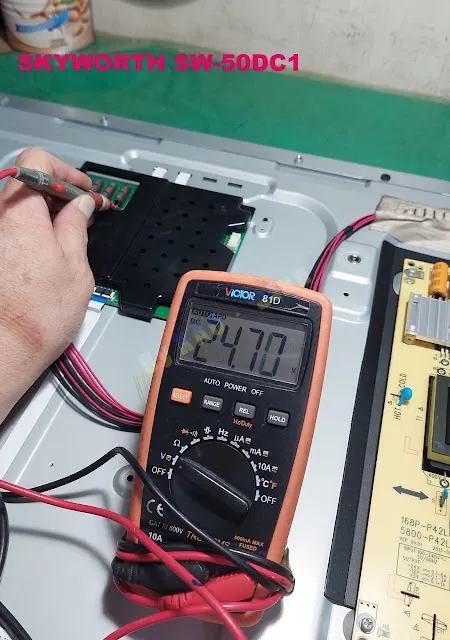

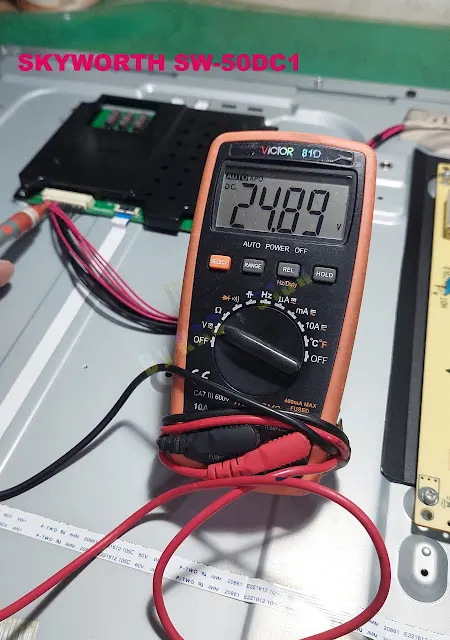

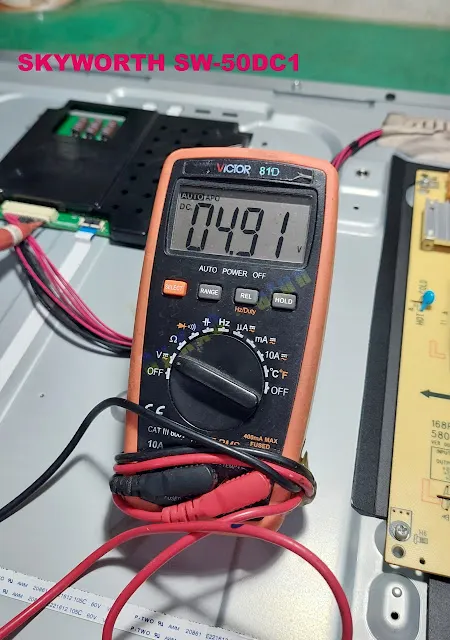

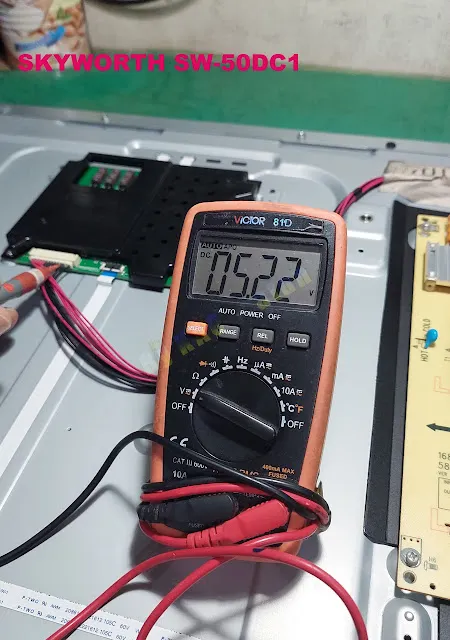

看上頭3個電位顯示,工作條件是到位且都有足壓!那麼,底下圖照的二次側輸出電壓,應該要有比一次側工作電壓(24V)更高的電位輸出,『24.7V』顯然本電路(背光驅動)是沒有作功的!

raw-image

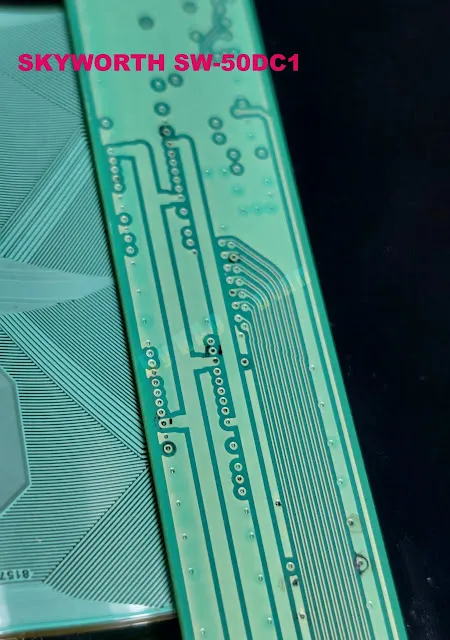

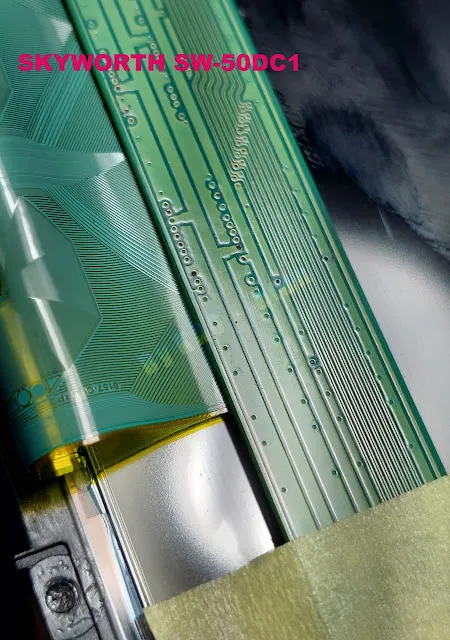

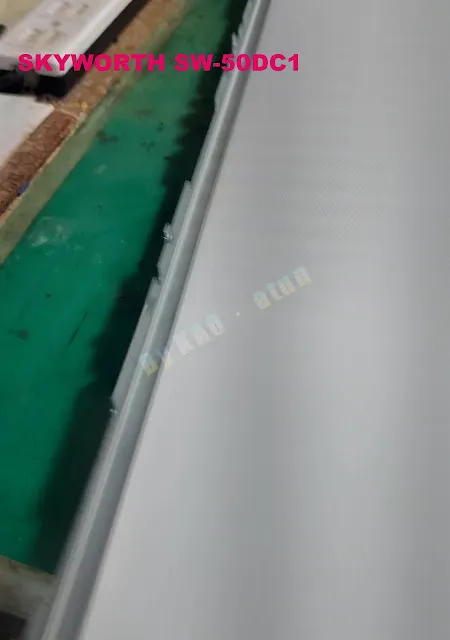

我準備拆解面板更新『背光源』,也要一併將『背光驅動』一起更新,依經驗來說,背光驅動會故障,多半是其負載所造成,而它的負載就是面板內部的背光源!在拆解面板過程中,我又發現了玻璃基板的邊板有氧化現象,所以囉,有些時候面板會故障,機器的安身之所也很重要的!

raw-image

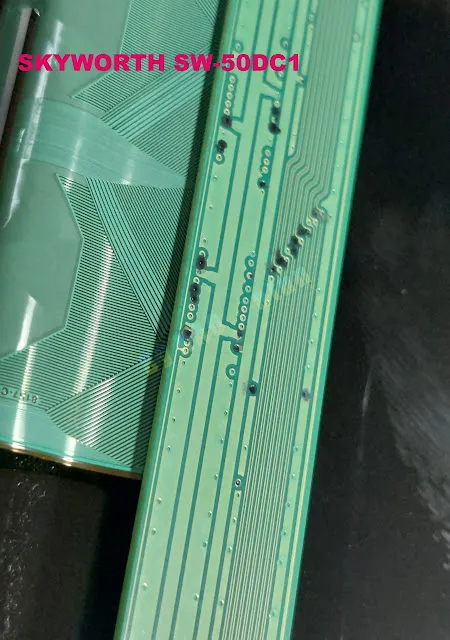

這個當然要順便幫忙改善處理,不然花錢處理了不亮屏,若是不久將來面板又出問題,那不就『嘔』死了!!!

raw-image
raw-image

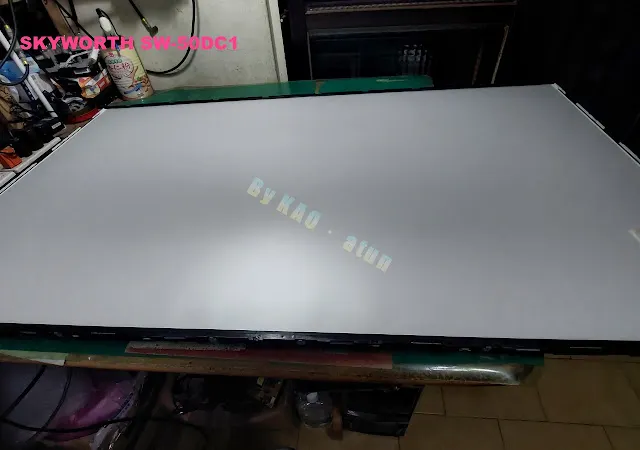

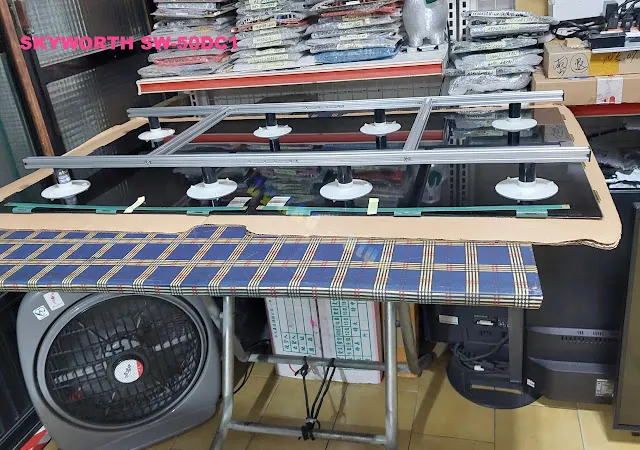

OK!面板已經成功解下。

raw-image
raw-image


更新背光源進行中!

raw-image
raw-image
raw-image

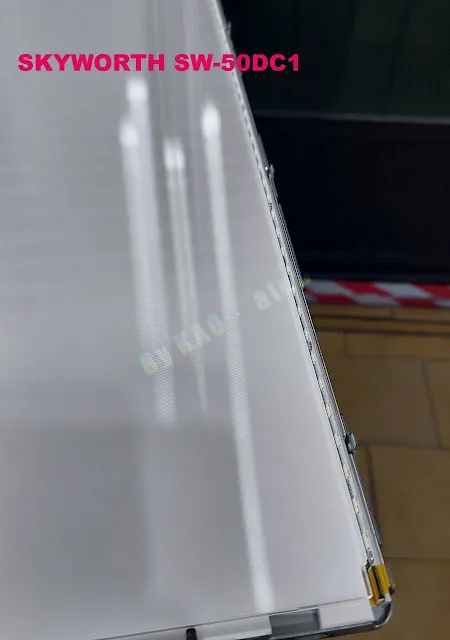

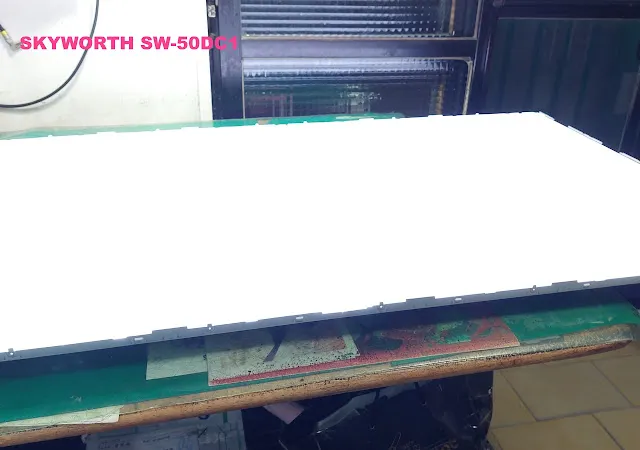

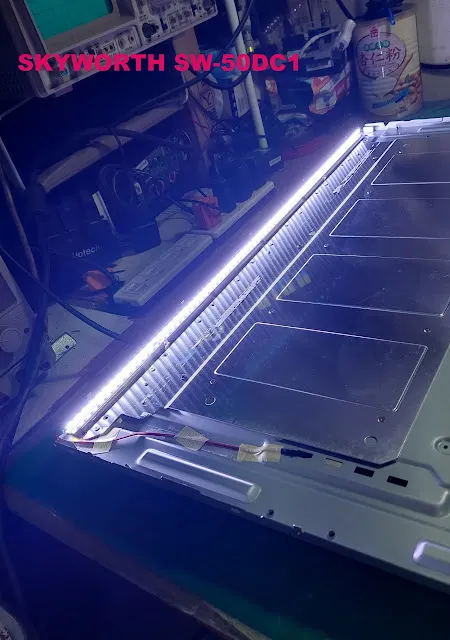

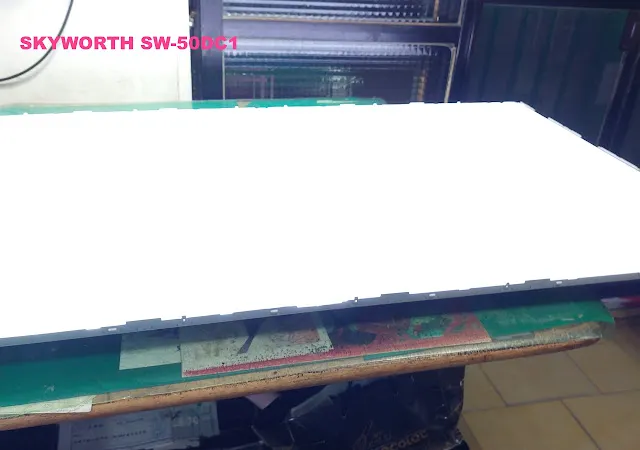

背光源閃亮中

raw-image
raw-image

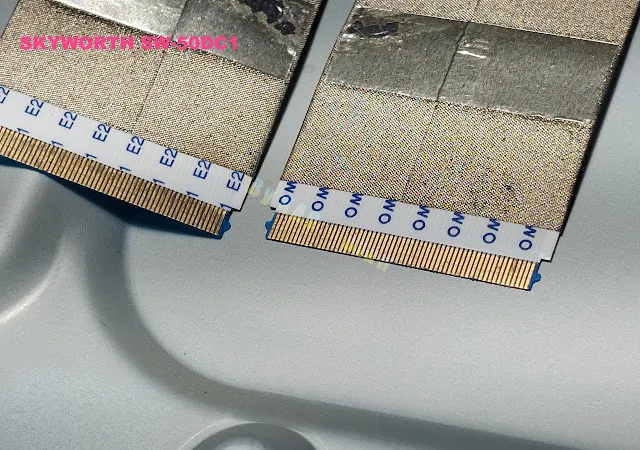

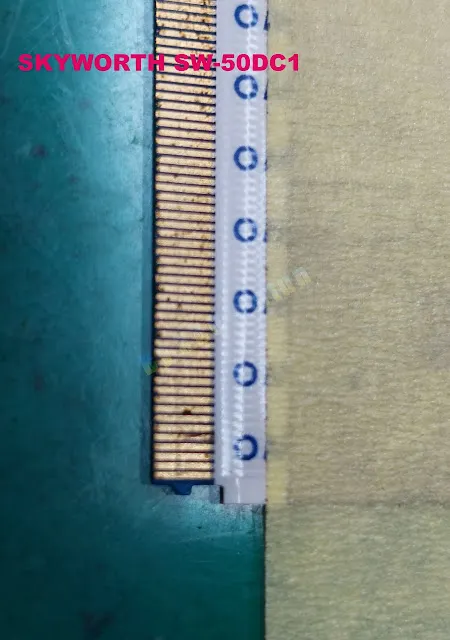

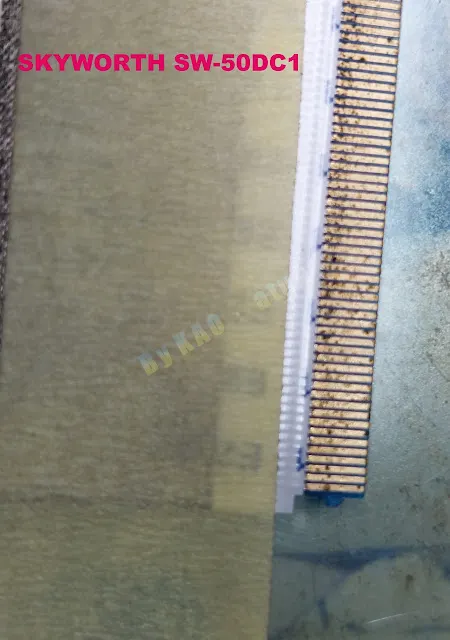

老機器就是這樣,尤其是機器身處環境若是潮濕(常常門窗緊閉!),剛剛看到的上頭邊板有氧化,那麼現在訊號軟排也多少會有氧化的現象,當然還是要順便清潔改善!

raw-image
raw-image
raw-image
raw-image
raw-image

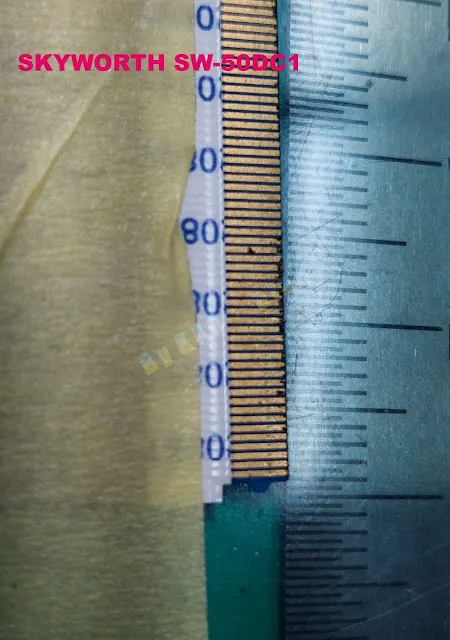

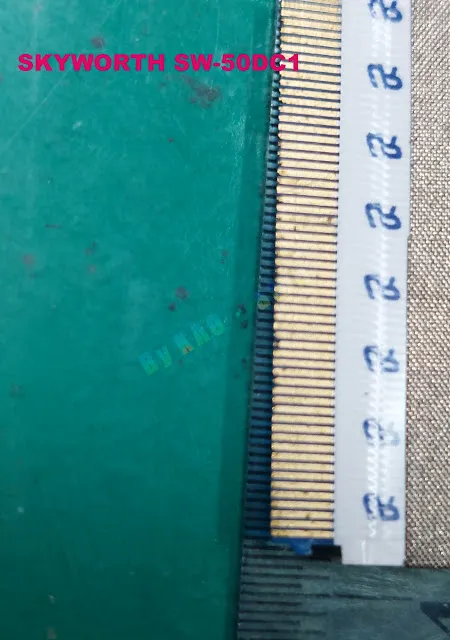

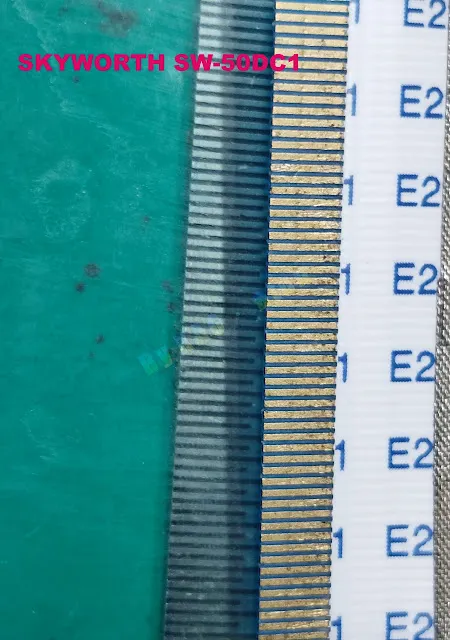

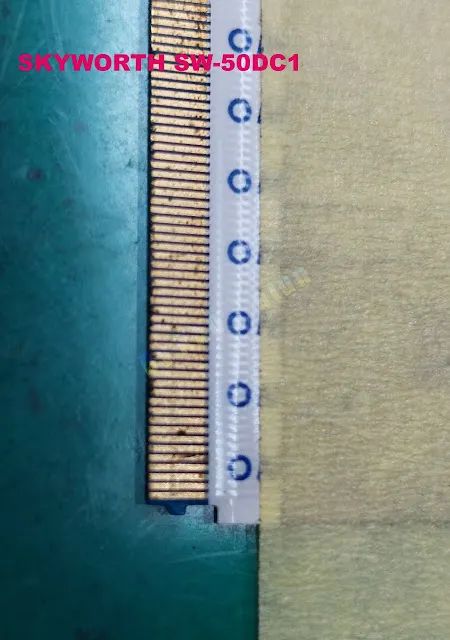

改善後的軟排金手指!能做的就是去除氧化汙漬,處理後不可能像新品一樣閃閃發亮。

raw-image
raw-image

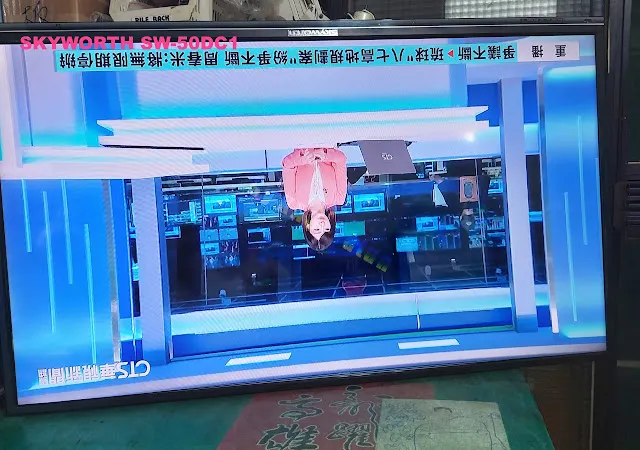

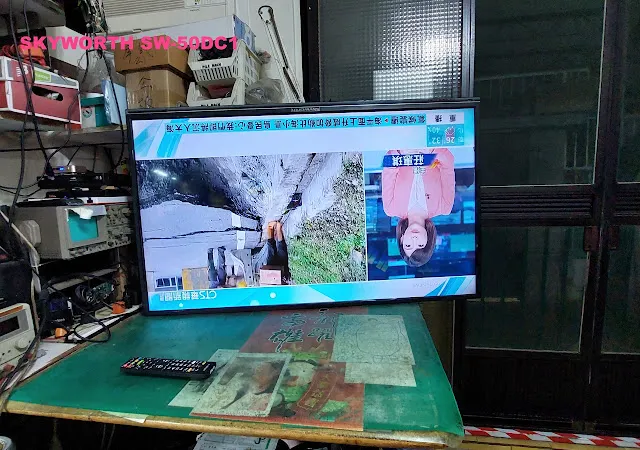

OK!一切處理完善,回裝面板順利,影像清晰、光鮮亮麗啦!

raw-image
raw-image

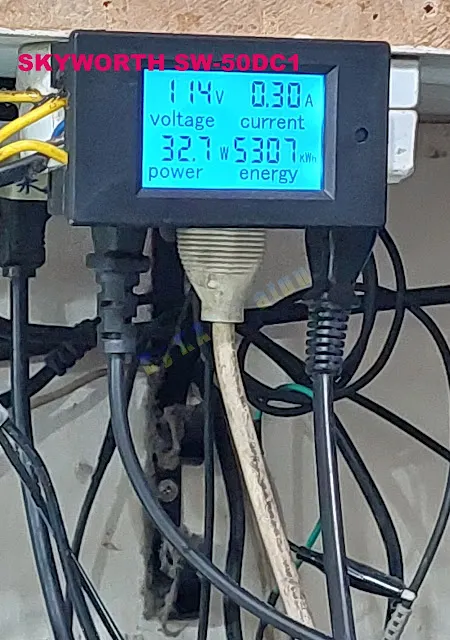

重點來了!更新了整套背光及驅動後,調理出來的功耗僅僅只有32W,實在是讓令人讚賞啊!省了花大錢買新機,又節省了能源,一兼二顧、摸蜊兼洗褲!您說對吧!

raw-image
raw-image
raw-image


提供參考,請多指教!


raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image

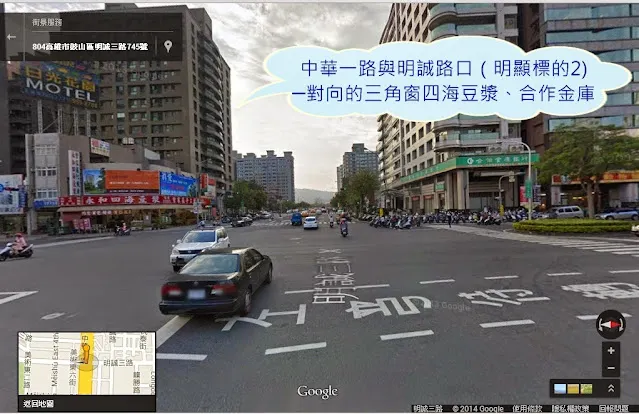

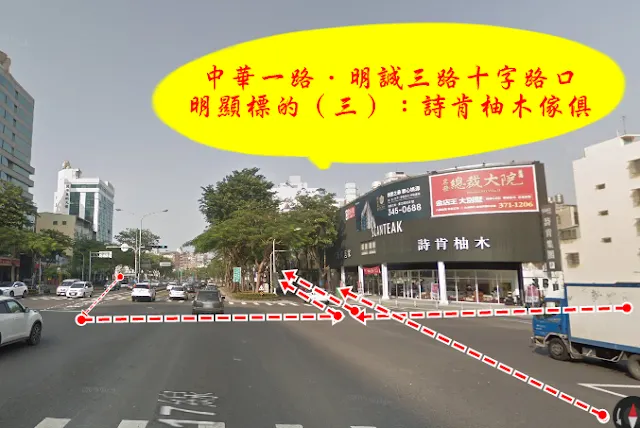

工作室附近Google街景:
