ASUS(華碩)型號:VG278,啟動後,僅有啟動白燈號,屏幕不亮!維修。

閱讀時間約 1 分鐘
raw-image

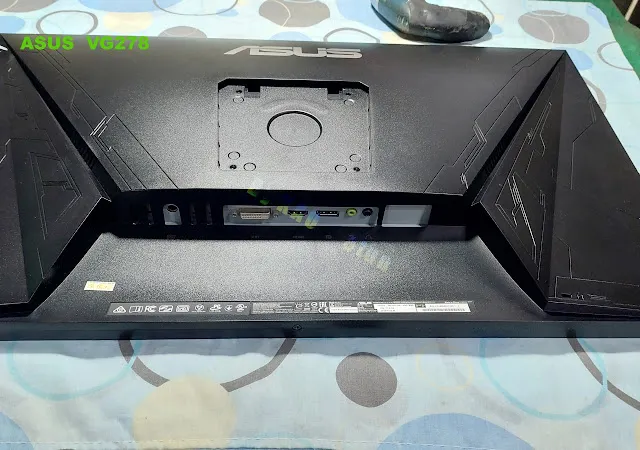

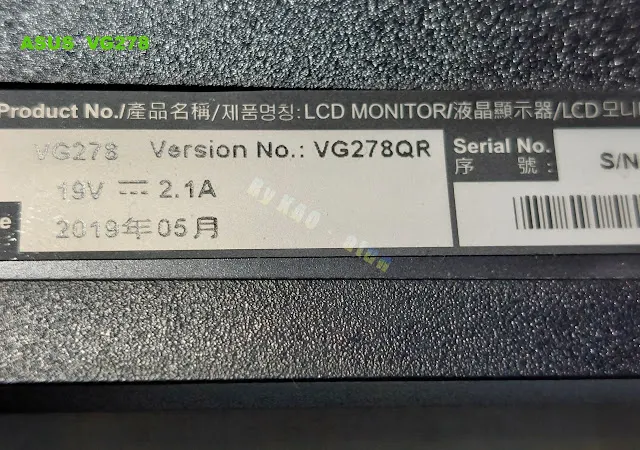

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位早安!今天來看一台液晶螢幕的維修,主角是:ASUS(華碩)型號:VG278

raw-image
raw-image

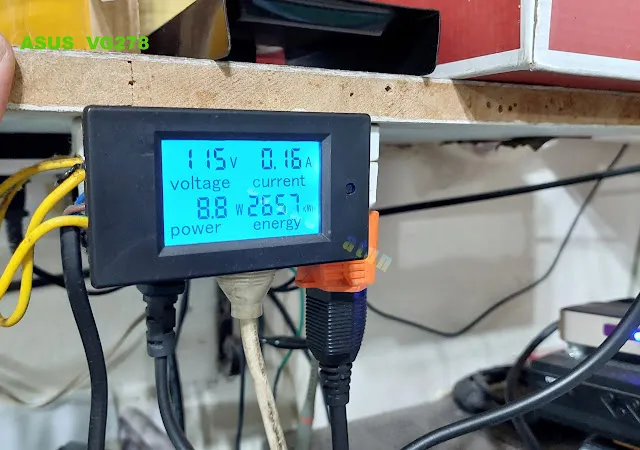

這是本機啟動後的功率數值:8.8W聰明的你,應該知道是什麼部位故障?

raw-image

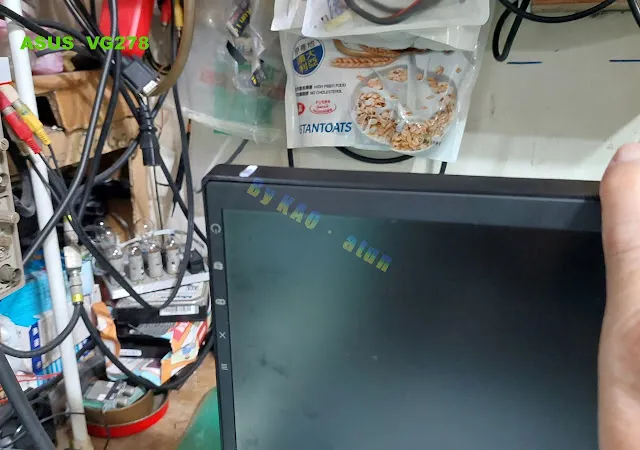

是的!除了啟動後有白燈號亮著外,它的屏幕並沒有亮起,所以勒~是背光源故障!是嗎?

raw-image

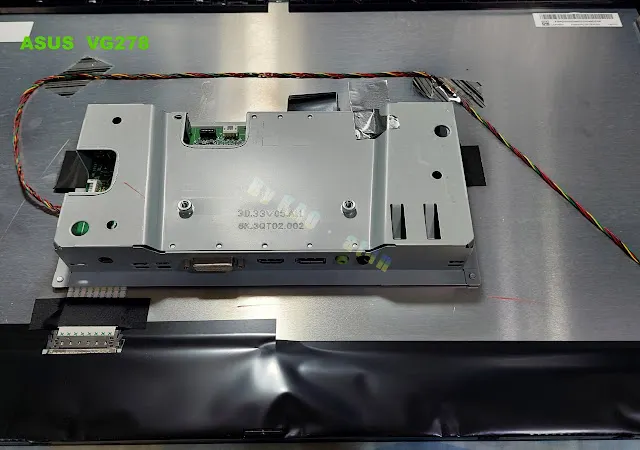

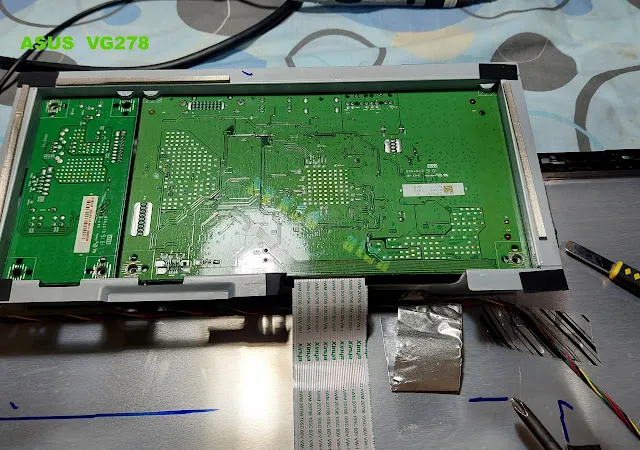

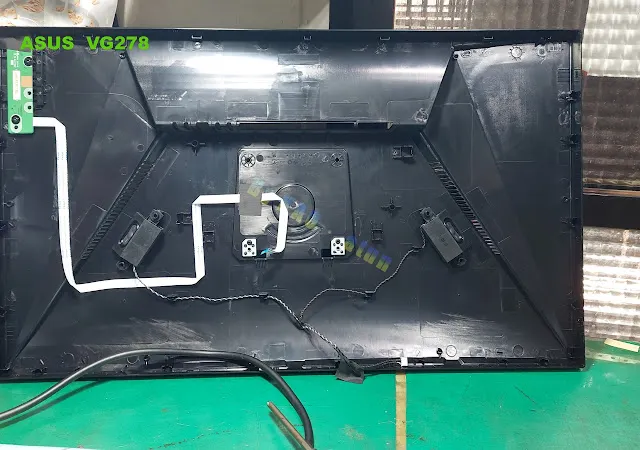

拆殼查檢才知道啦!『斯斯』有兩種,背光故障也是會有兩種!不要亂猜,也不要亂拆,更不要聽信『網路傳說』,趕緊送修!這是拆解後的內部架構:

raw-image
raw-image

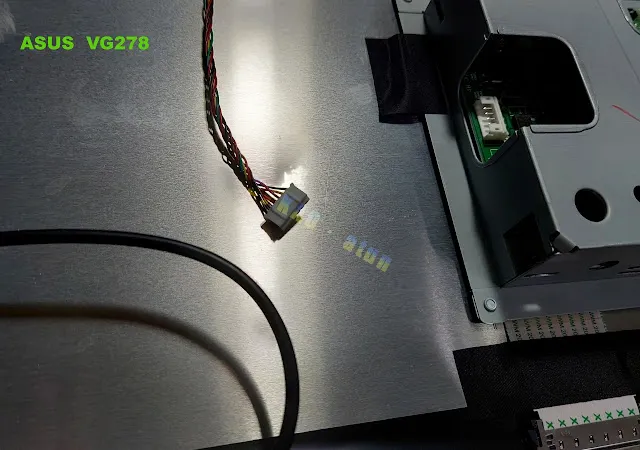

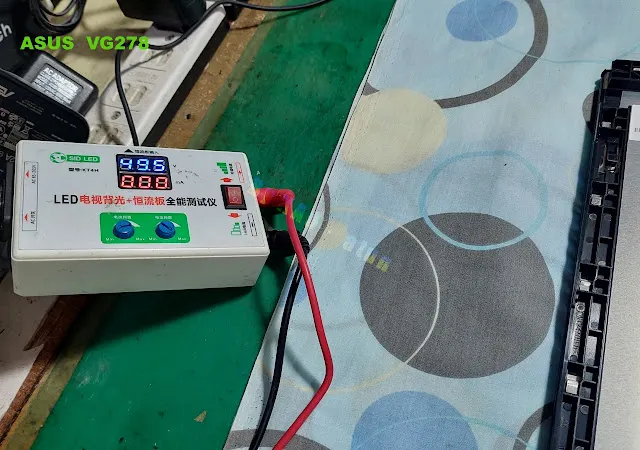

並非!每次的屏幕不亮,都是背光燈條出問題,經過查檢試測,本機背光源各節燈珠電壓都相似,它(燈條)還嵌在面板內部深處,你不要一直懷疑就是它(燈條)出問題?往『死』裡打、對大家都沒好處!

raw-image
raw-image

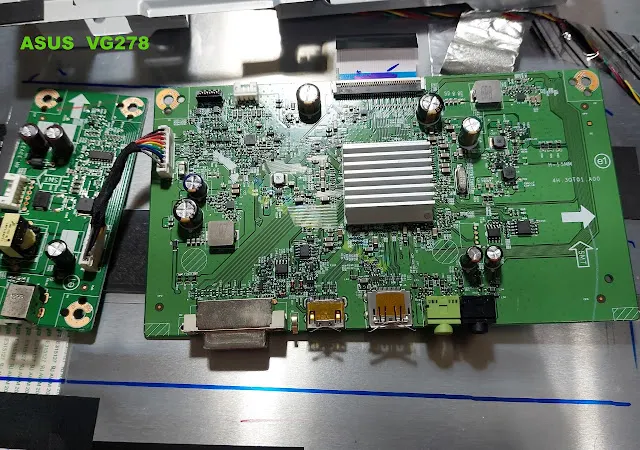

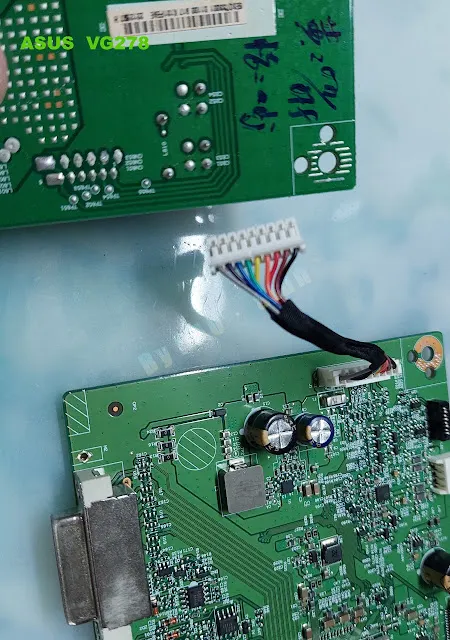

先來檢視控制電路是否有異狀?控制電分成兩個部位,其內含:分壓、背光驅動及主機板各一。

raw-image
raw-image

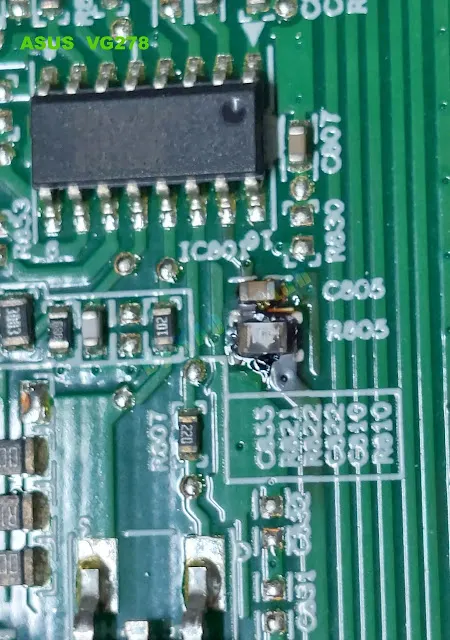

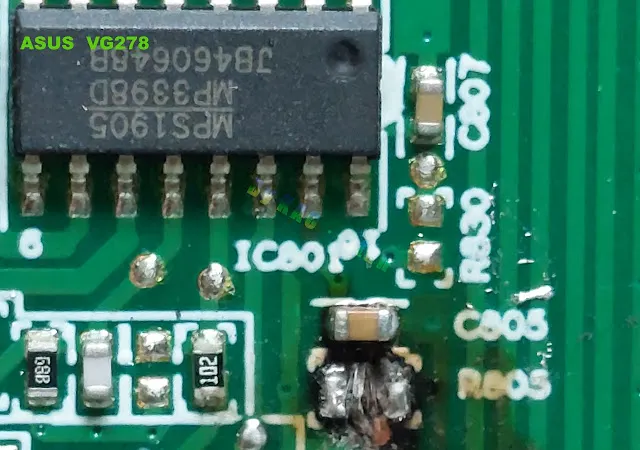

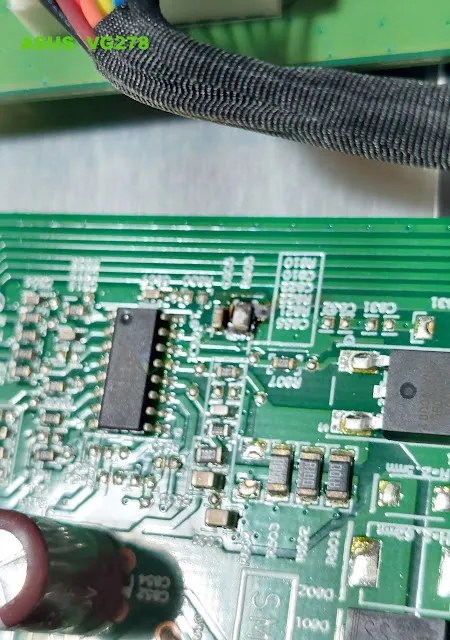

你看!發現背光驅動有燒焦到難以辨識的料件,這肯定出問題的!

raw-image
raw-image


根據經驗研判,再更換燒毀料件,依舊會再度燒毀!

raw-image


所以!我不再多做思索,跟它耗費時間是沒意義的,直接砍掉重鍊!這是我紀錄的出線定義,但是不一定是正確,因為多半接入測試後,都需要再做更改,你不要按圖索驥!(燒毀後不能怪我ㄟ)

raw-image

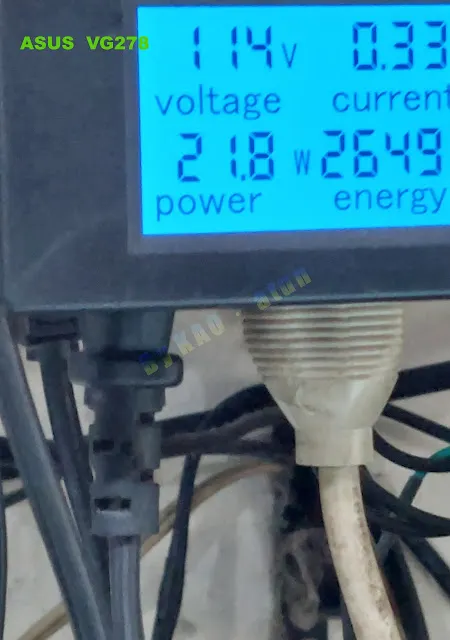

OK了!功率數值已經上升,這當然意味著:機器在砍掉背光驅動重鍊後,已經可以正常點亮背光!

raw-image

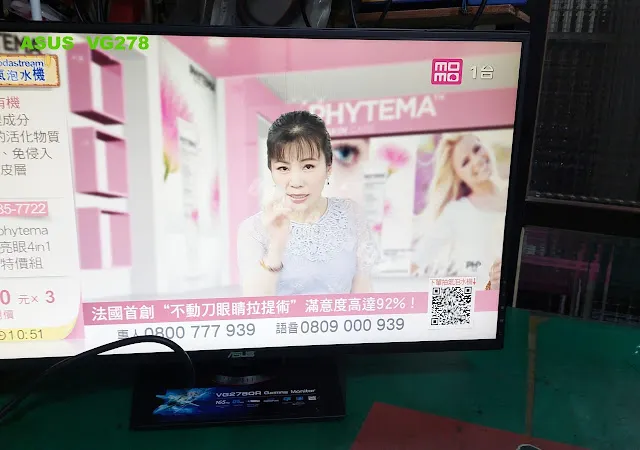

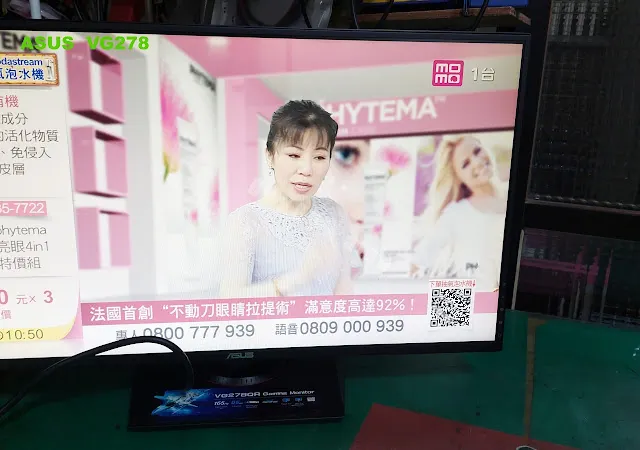

整機組裝,收工熱機了…………

raw-image
raw-image


提供參考,請多指教!
