VIEWSONIC(優派)型號:VX3276-2K,送電無反應(燈號不亮),維修

閱讀時間約 1 分鐘

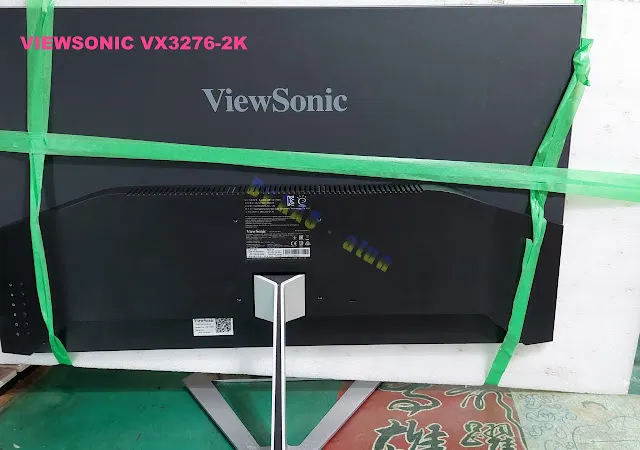

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位早安!來看今天的液晶維修分享,主角是:VIEWSONIC(優派)型號:VX3276-2K

raw-image
raw-image

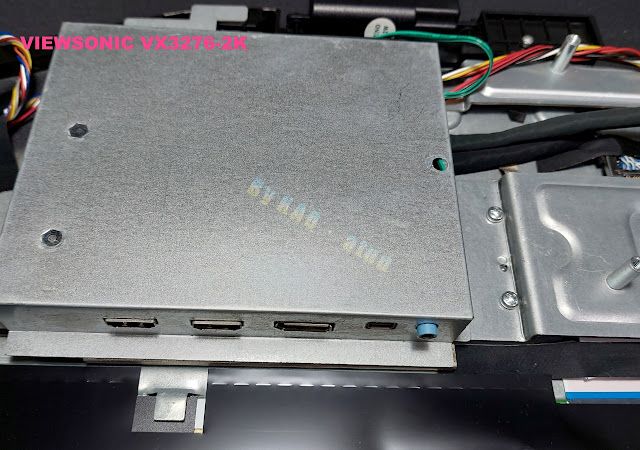

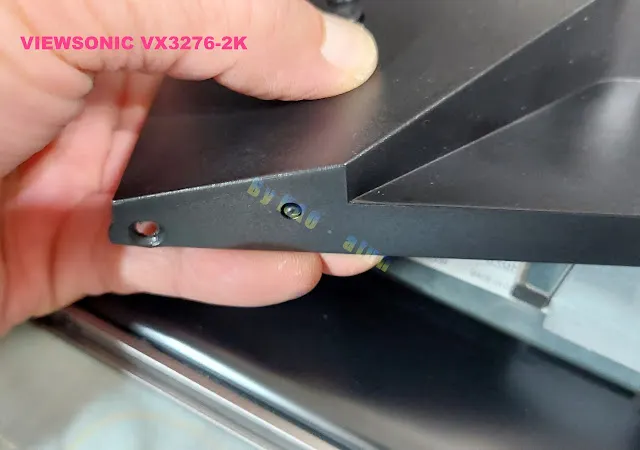

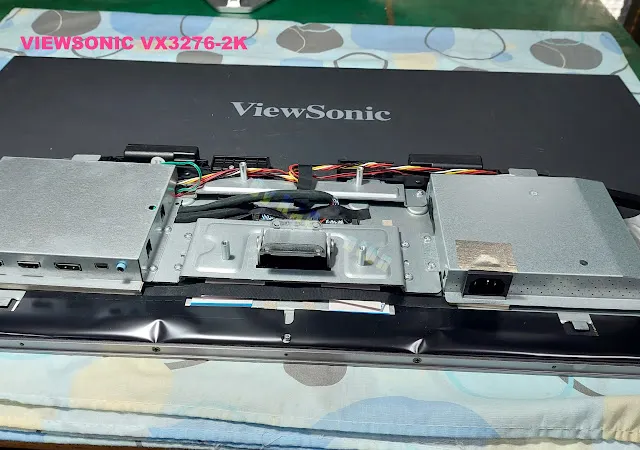

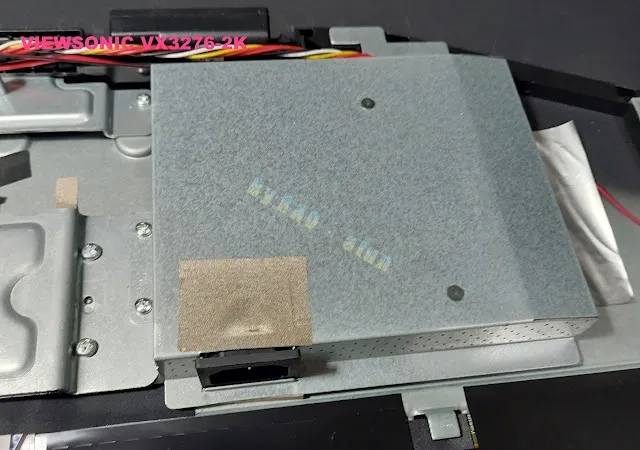

經過一番功夫後,終於解下它的後蓋!很奇怪ㄋ?以前也拆過同型號好幾台了,不曉得為何今日這台如此百般刁難!!!真是『贛』死了!哈哈………這是它的內部電路架構盒:

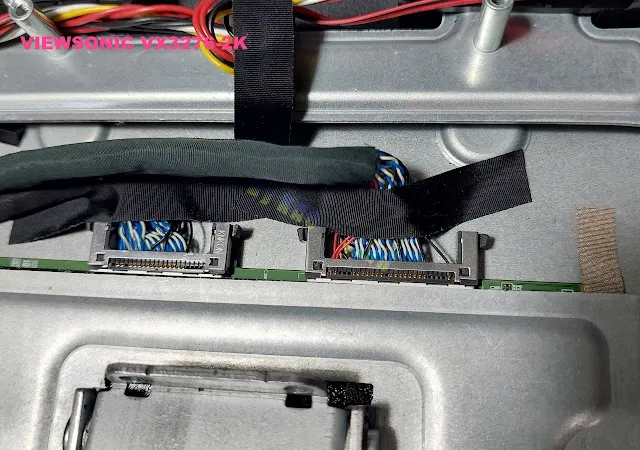

raw-image
raw-image
raw-image


2K高檔機喔!

raw-image


這是它的故障現象:雖是送電無反應,但是卻有發現功率數值,在送電後似有要啟動上升,但是卻又遇到阻礙被退回!

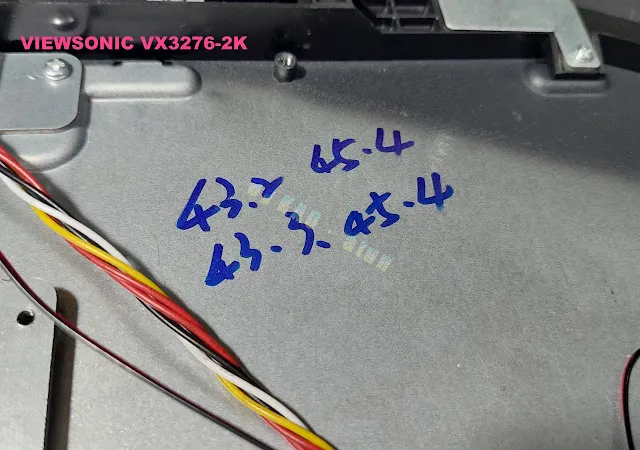

一度懷疑是否背光源有短路,量測了高、低電流的輸入測試,都得到了相似電壓,看起來燈條算是正常狀態!

raw-image

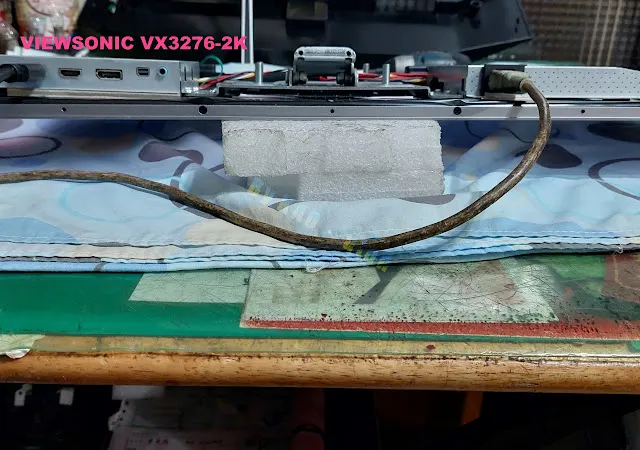

解下金屬盒,取出電路板!跟你說過,它的故障現象是:送電無反應!

raw-image


就你來說,它是沒有亮起燈號,所以只能說:送電後無反應,燈號不亮!

raw-image
raw-image

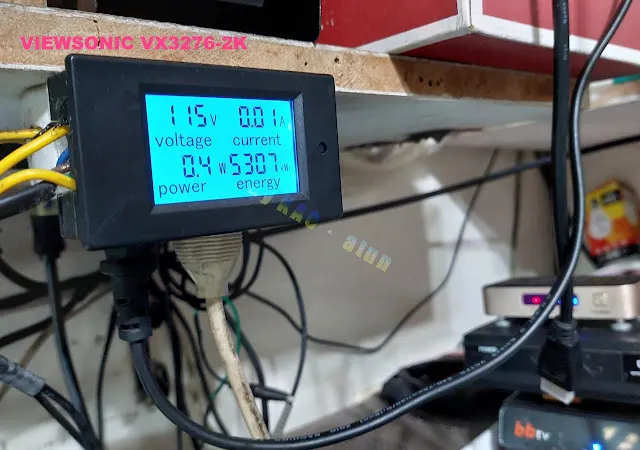

但是,功率計的顯示,並非如此:

raw-image


再者:電錶的查測也顯示它有電壓在浮動!

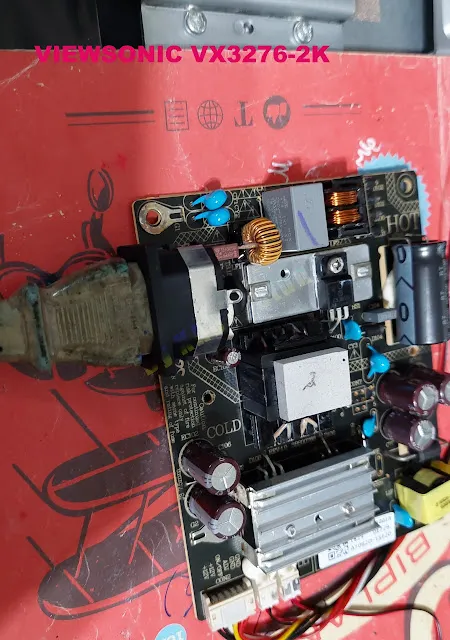

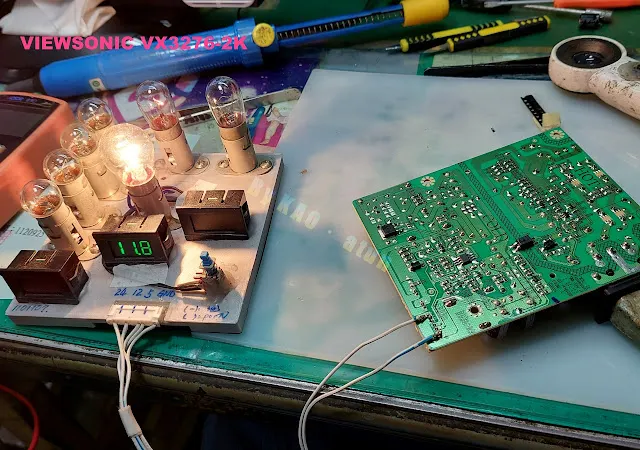

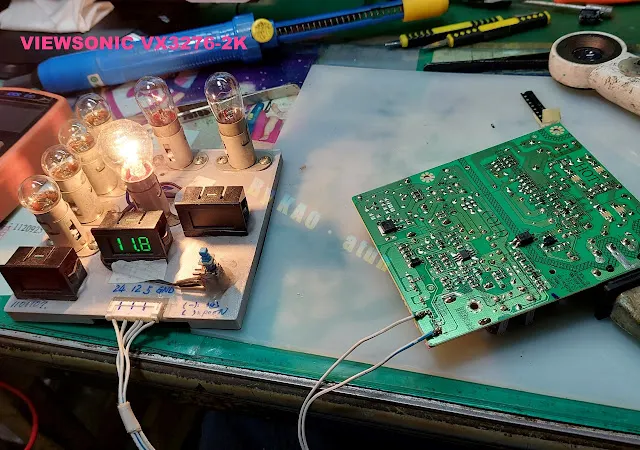

經過對電源板查檢、除錯、更新後,尬上燈泡負載,已經獲得穩定的輸出!不要小看這顆燈泡負載,規格是25W、12V,這樣已經吃下了2安培,穩ㄟ啦!

raw-image
raw-image

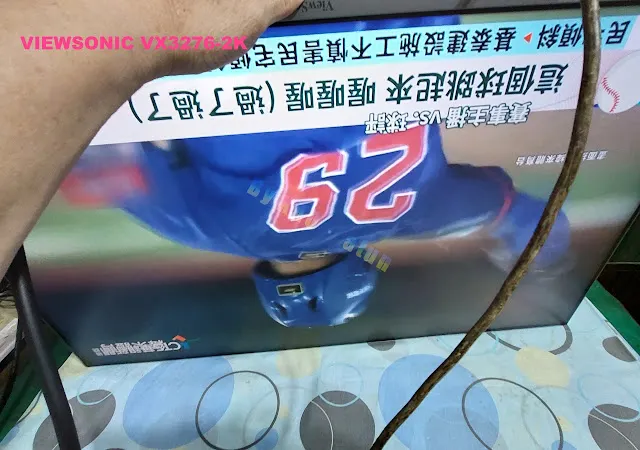

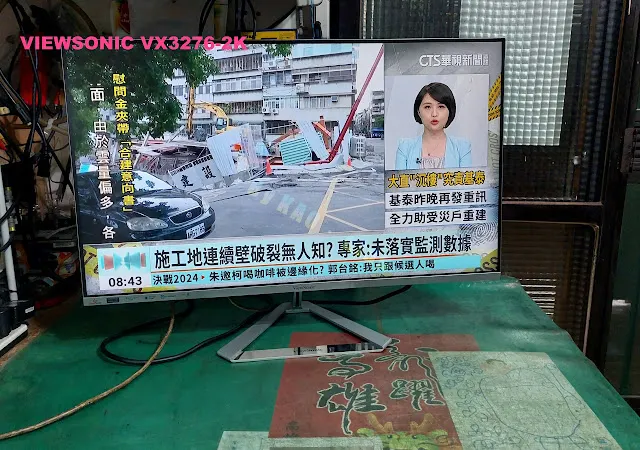

OK!尬回機器,影像顯示正常:

raw-image
raw-image

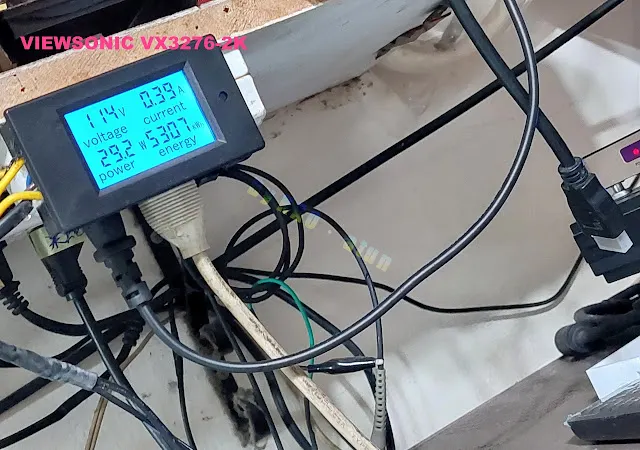

功率數值來到29W,你可以透過選單中的『亮度』,來調整機器功耗:

raw-image

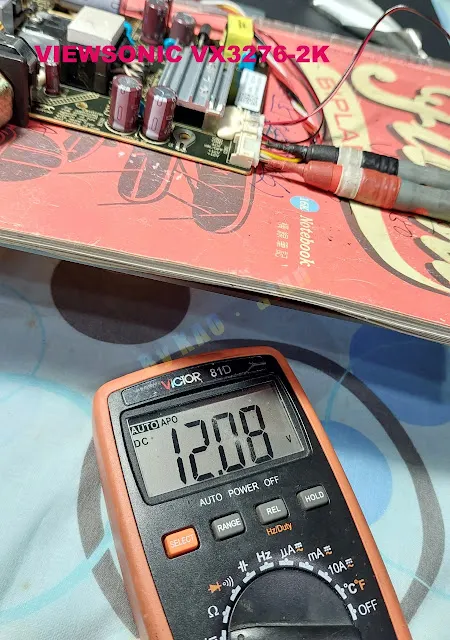

你看:現在就正常的、穩定的輸出電壓,DC12V

raw-image

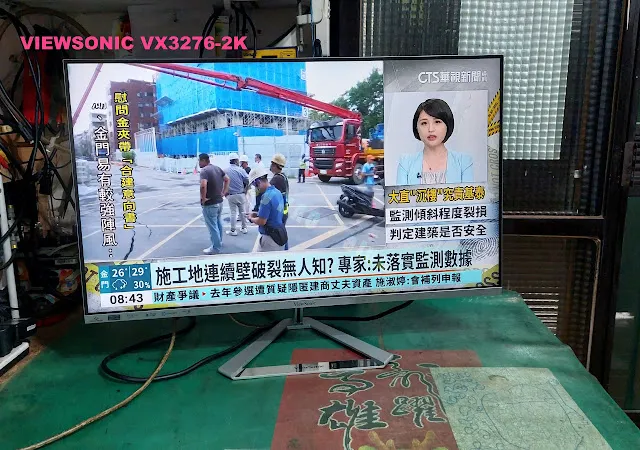

熱機多時不掉電!

raw-image

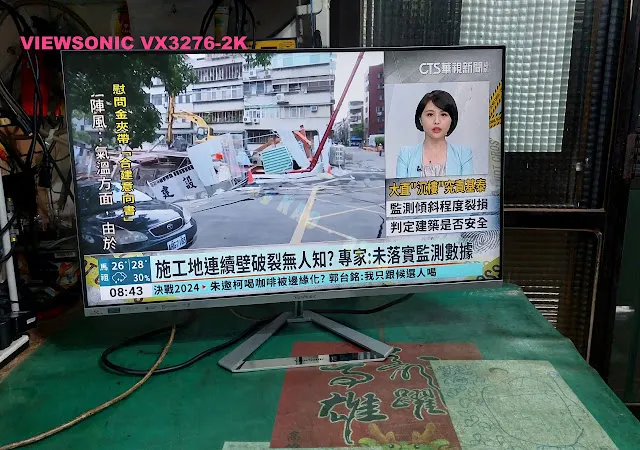

整機組裝,熱機收工了!

raw-image
raw-image
raw-image


提供參考,請多指教!

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image


工作室附近Google街景:

raw-image
raw-image
raw-image
raw-image
raw-image


工作室地理位置:

raw-image
raw-image

維修收送專線:(07)5531525;0928029525 曾仔~ 本工作室更換背光源,一律全數採用『全新品』,不換單燈條、不做單燈珠維修! 敬請—放心送修!安心使用!
