AOC(艾德蒙)型號:50U6090,送電啟動後!一閃即滅!維修。

更新於 發佈於 閱讀時間約 1 分鐘

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位早安!來看今天的液晶電視維修分享,主角是:AOC(艾德蒙)型號:50U6090

raw-image
raw-image


這是它的故障現象:啟動後,一閃即滅!

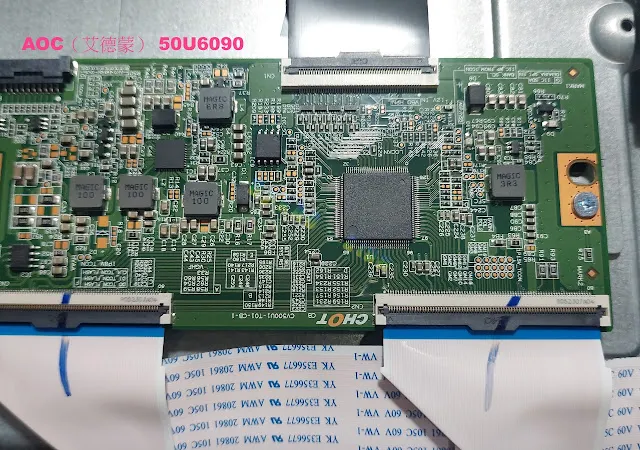

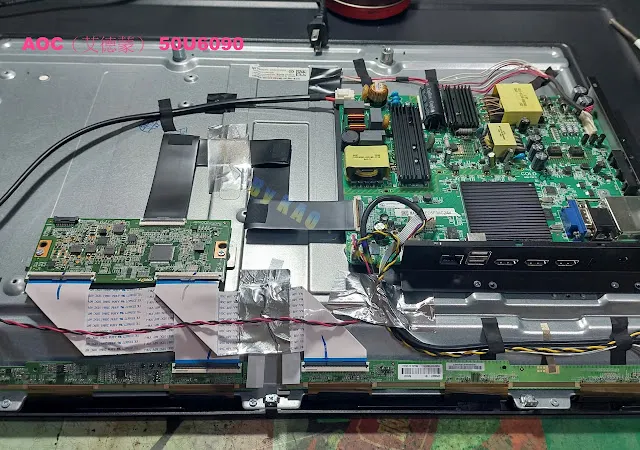

這是它的內部電路分佈:

raw-image
raw-image

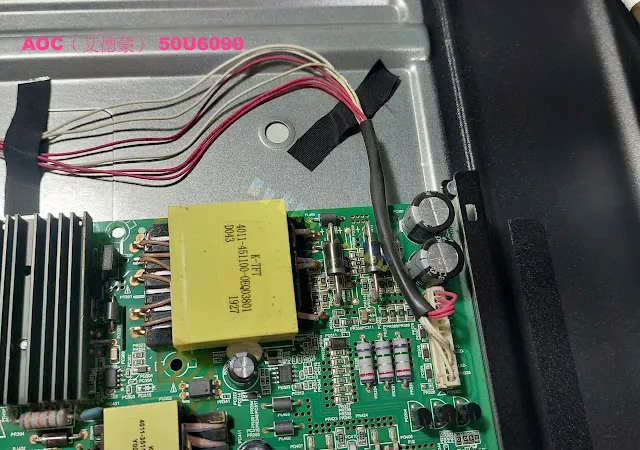

由此出線!想定本機背光源線路架構!

raw-image


上一手,不想拆解電路板,直接剪斷固定支架的凸點,後來回裝時當然就只能已膠帶來固定!因此你也可以料想,本機已經被拆換過一次,故障點想當然爾,應該是背光出問題?

raw-image

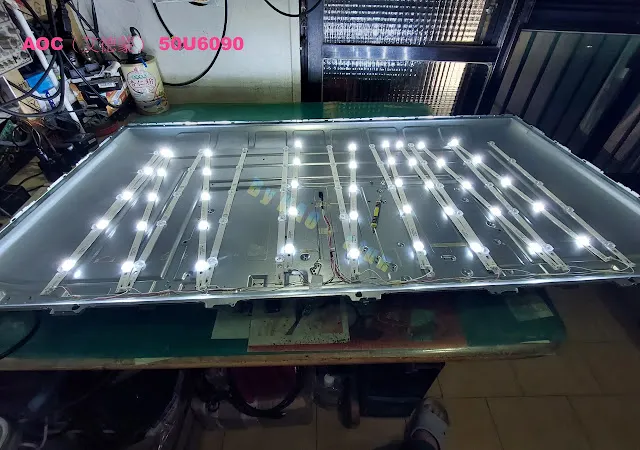

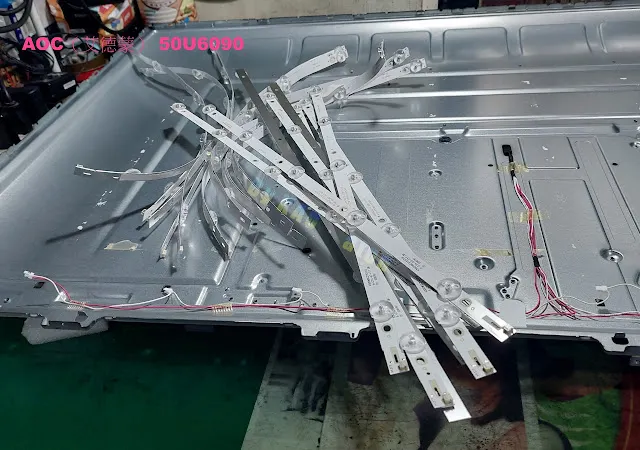

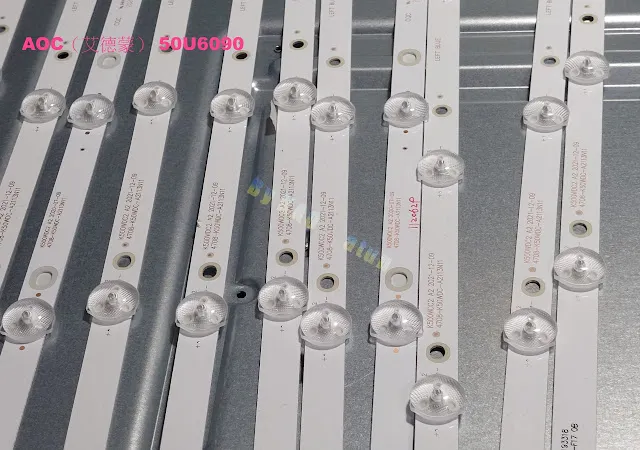

我試換了一組全新燈條,已經可以全面驅動背光了,為啥?我要多此一舉勒?因為主人再三強調,賣家跟他說背光已經換新?所以…???

raw-image

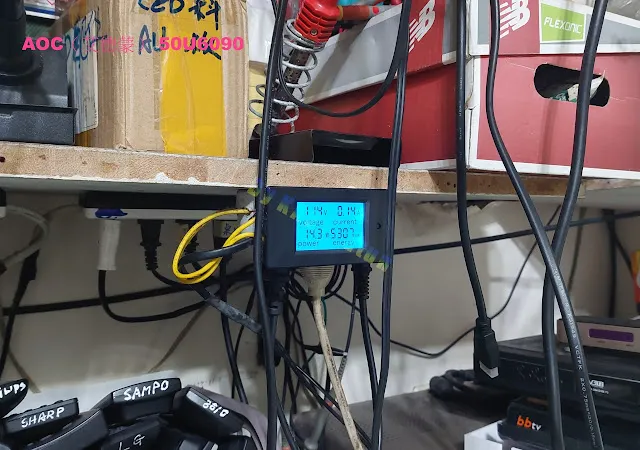

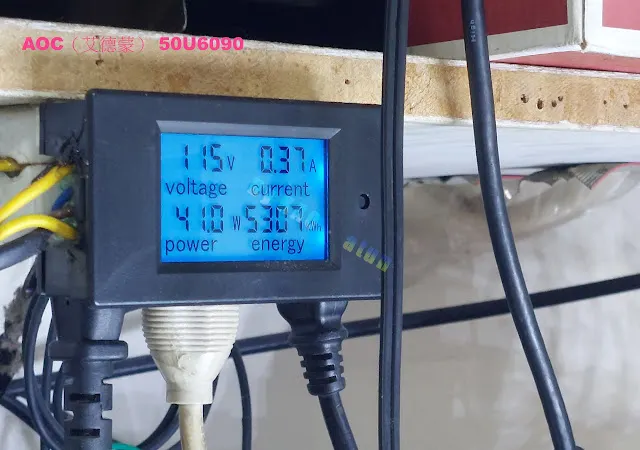

全數點亮後!單獨背光模組功耗在41W

raw-image


主人句句實言,它真的才買(二手)沒多久,但是也看沒有多久(聽說使用沒幾次),就又再次故障!看倌們!請仔細、慎選買賣、維修的商家,以免受氣!

raw-image

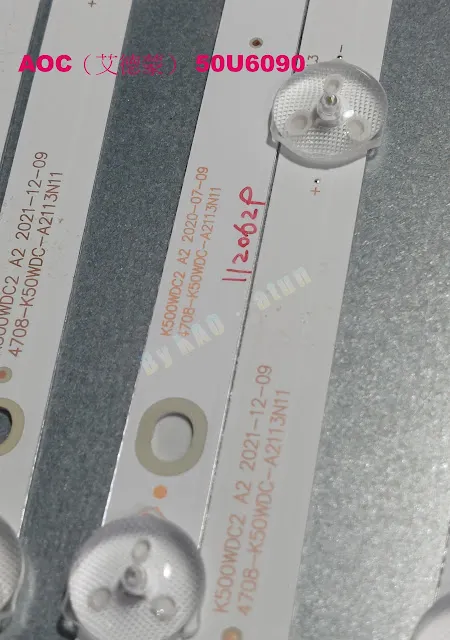

推敲的結果,這一只註明日期:1120629(時值8月)的燈條,應該就是上一手所更換的單隻燈條?至於是全部換新?還是全部換成良品?還是舊址換這一單隻?那就不得而知了?

raw-image


所以囉!就跟你說,要全部換新,才是最最王道!

raw-image

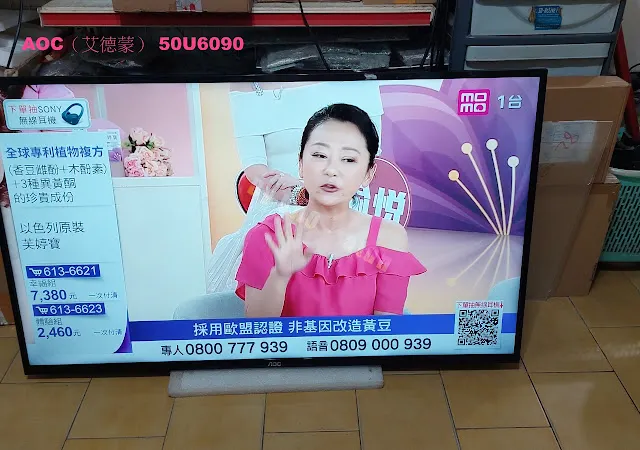

重新組裝面板!已經獲得正常影像!

raw-image
raw-image

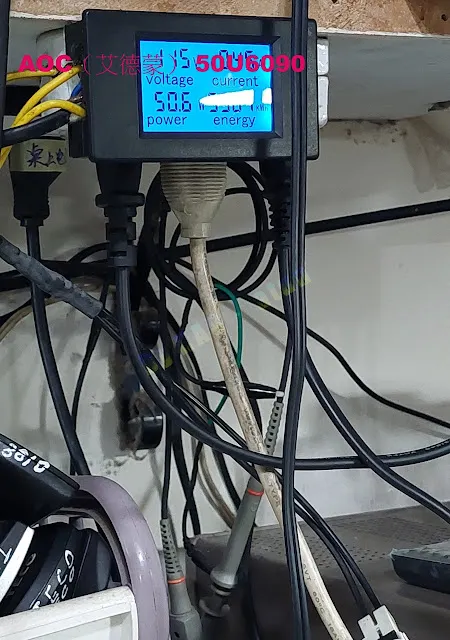

這個是調理後的功率數值!

raw-image
raw-image
raw-image

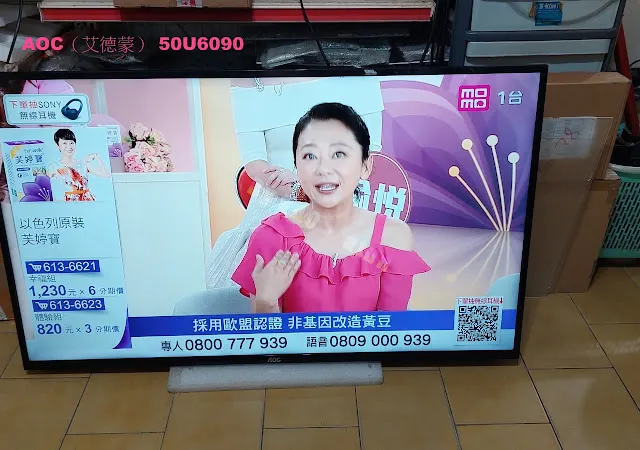

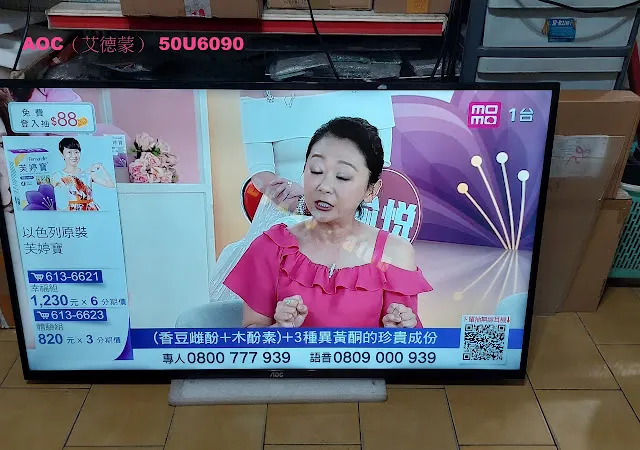

精心調配後!就定調在50W上、下,畫質挺優的啦!

raw-image
raw-image
raw-image
raw-image


 提供參考,請多指教!

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image


工作室附近Google街景:

raw-image
raw-image
raw-image
raw-image
raw-image


工作室地理位置:

raw-image
raw-image

維修收送專線:(07)5531525;0928029525 曾仔~ 本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件! 敬請—放心送修!安心使用!
