SONY(索尼)型號:KDL-43W800C,啟動後,紅燈號閃爍『6下』,維修。

閱讀時間約 1 分鐘

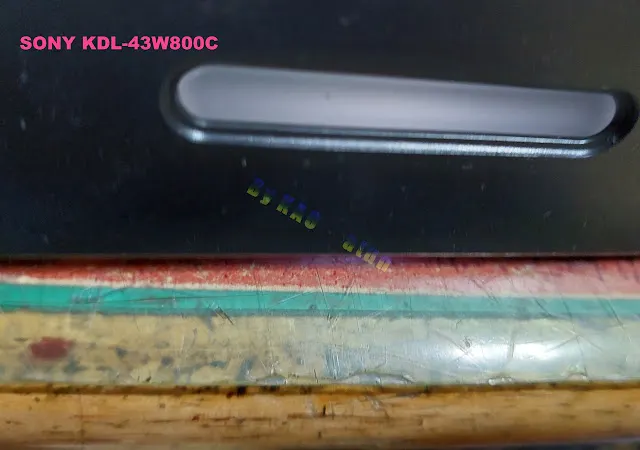

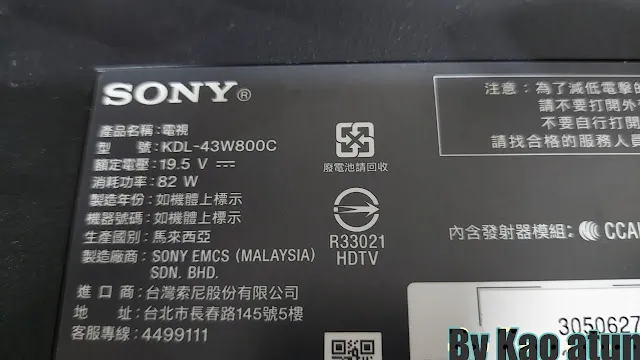

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 早安各位!來看今天的液晶電視維修分享,主角是:SONY(索尼)型號:KDL-43W800C

raw-image

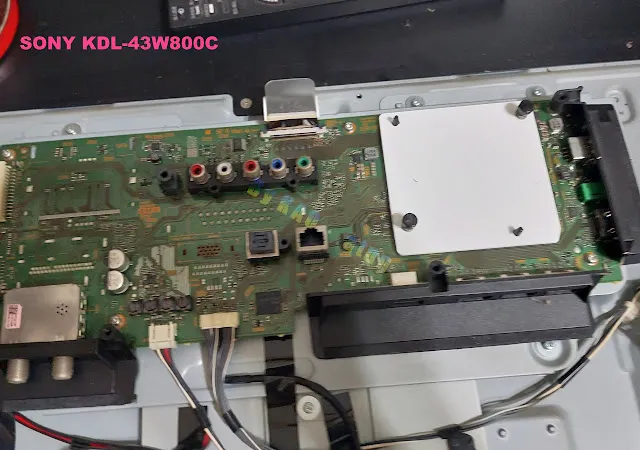

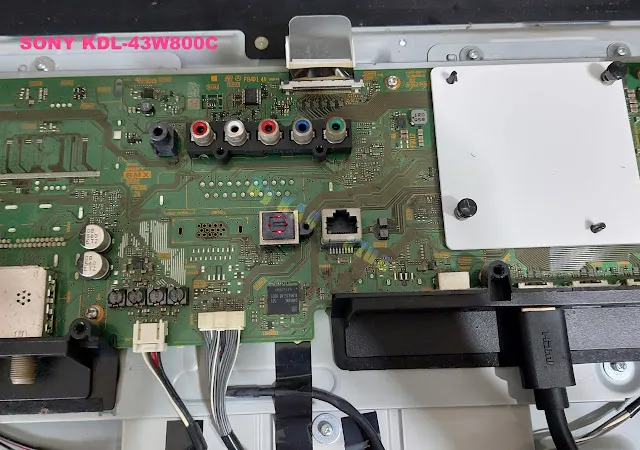

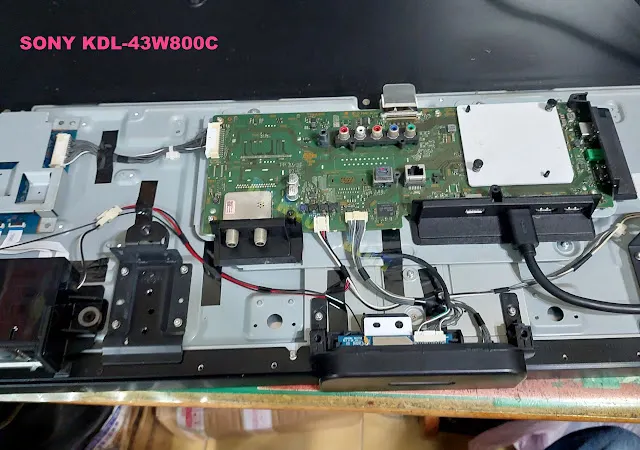

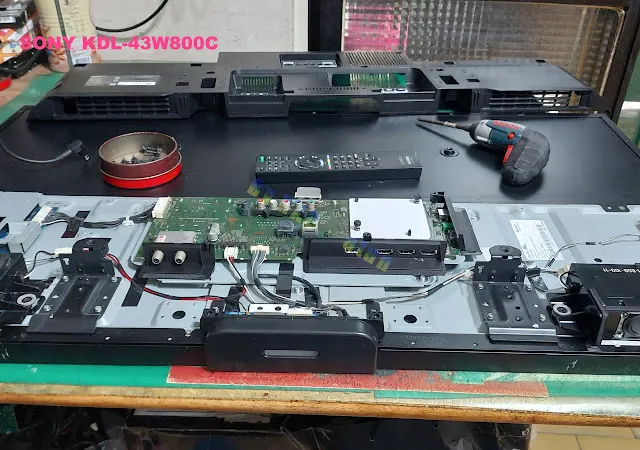

這是它的內部電路分佈:

raw-image
raw-image
raw-image


這是它的故障現象:開機後,啟動白燈號亮起,沒一會後,轉跳為紅燈號閃爍,週期性閃爍『6』下!當然此是無法開機的!

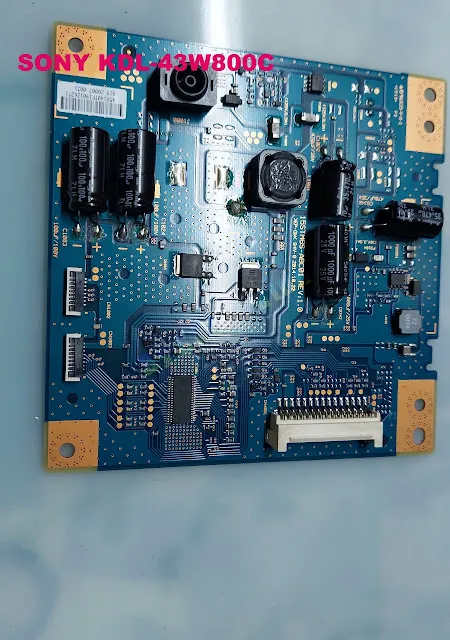

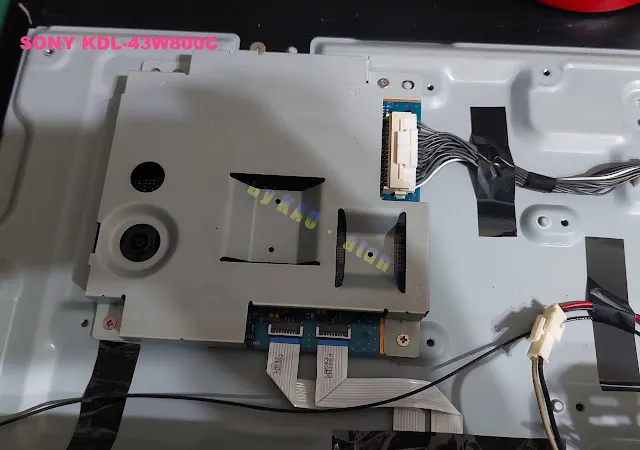

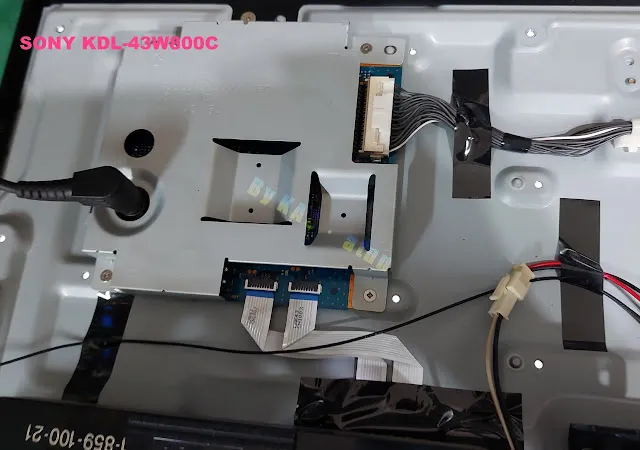

這塊是電源分壓轉換,及背光驅動二合一板既然它與背光驅動有關連,我就要來這一塊二合一板上挑挑骨頭了!

raw-image

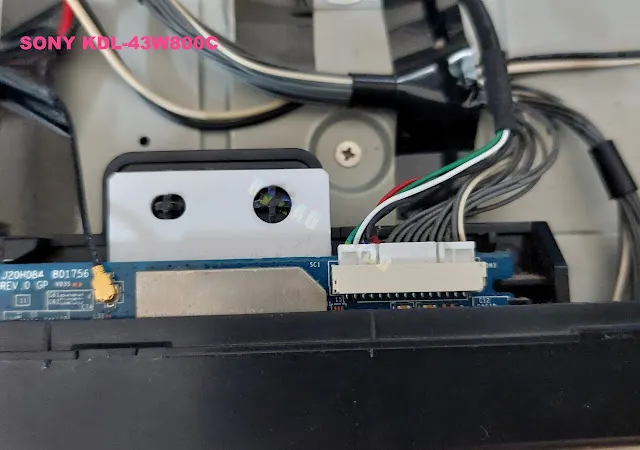

除了紅燈號週期性閃爍六下外,機器尚有另一問題,那就是它不能遙控,上頭讓它啟動是藉由按鍵開關來使喚!拆解這一個模組,猶如樂高積木組裝一般,看起來不是很好搞定?

raw-image

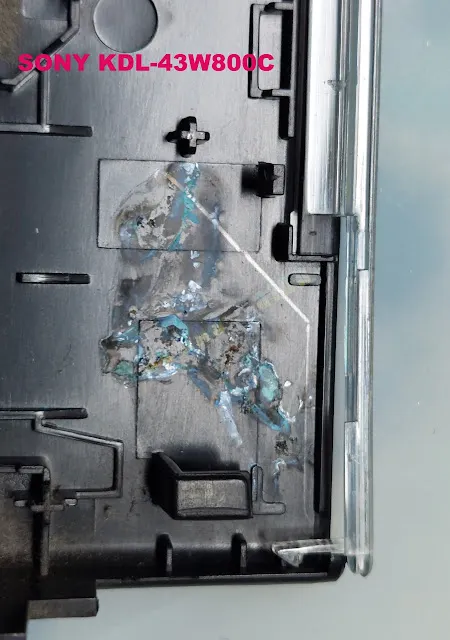

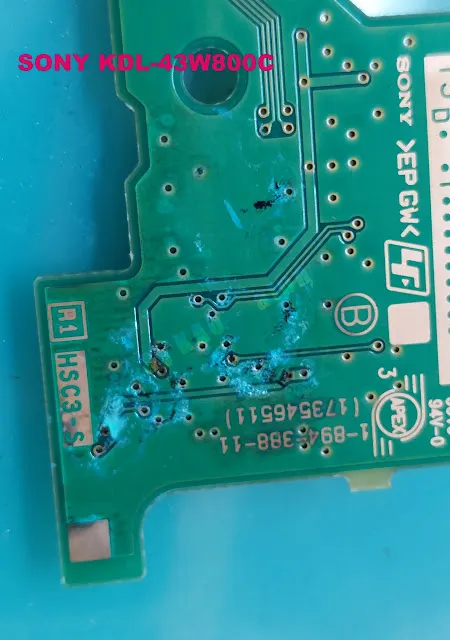

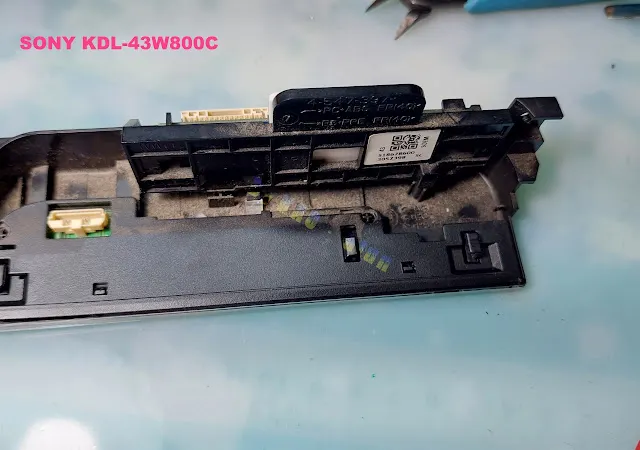

看到了嘛?這個模組在機器下延,應該是浸水了,噴濺到的一滴水,暈開之後就是一大片,通電繼續使用,就電解出銅銹,也會腐蝕了銅箔,也就能讓它功能消失殆盡!

raw-image
raw-image


OK啦!經過冗長的查修,對IR板查檢、除錯、更替後,重新組裝起來,送電測試了!

raw-image
raw-image

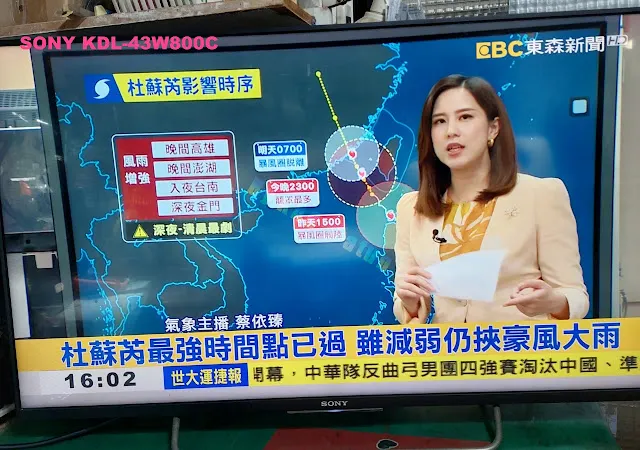

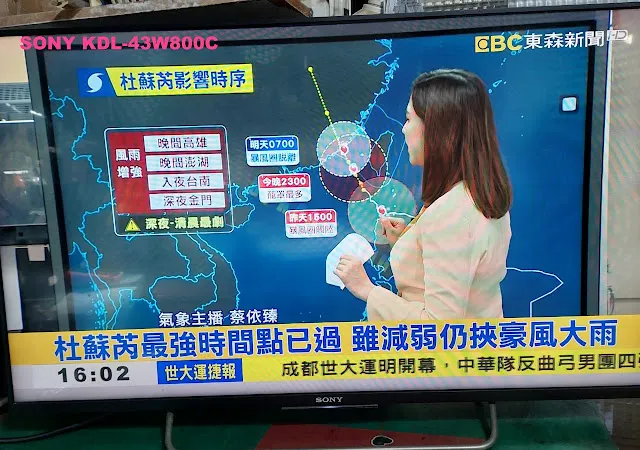

機器啟動,背光已經亮起!

raw-image
raw-image
raw-image


遙控接收,功能已經正常!


整機組裝起來!熱機收工了……………

raw-image
raw-image
raw-image


提供參考,請多指教!
