TOSHIBA(東芝)型號:40CL20S,啟動後,有聲音無影像(黑屏)維修。

閱讀時間約 1 分鐘
raw-image

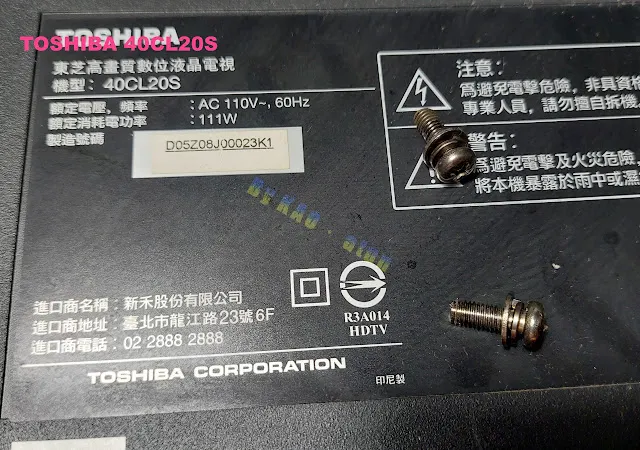

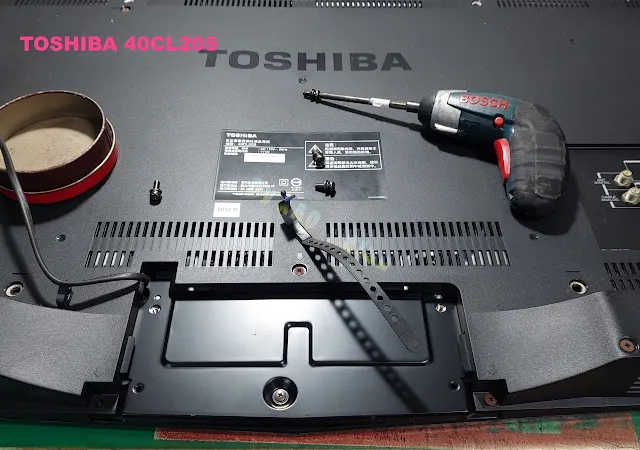

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位早安!來看今天的液晶電視維修分享,主角是:TOSHIBA(東芝)型號:40CL20S

raw-image
raw-image

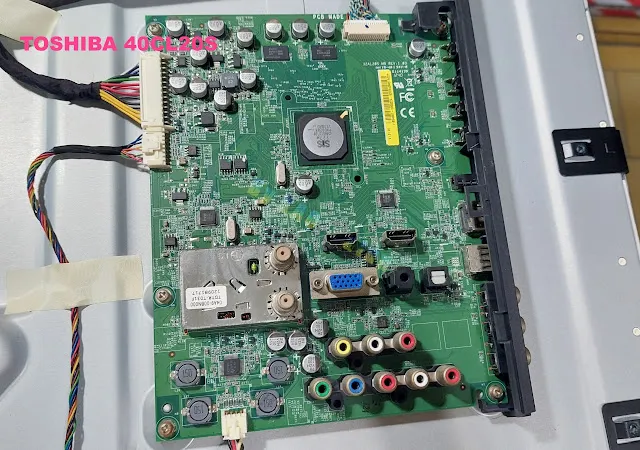

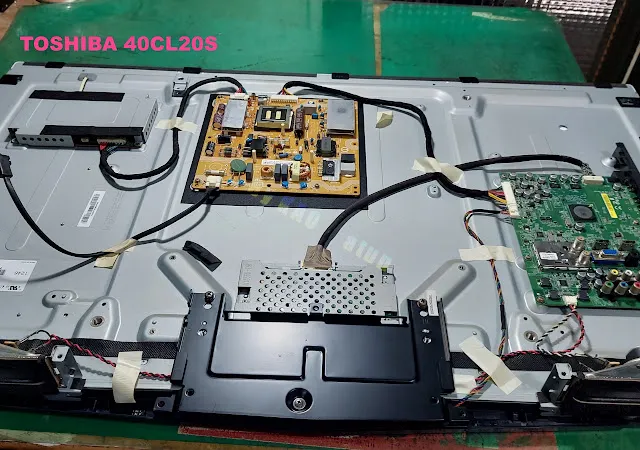

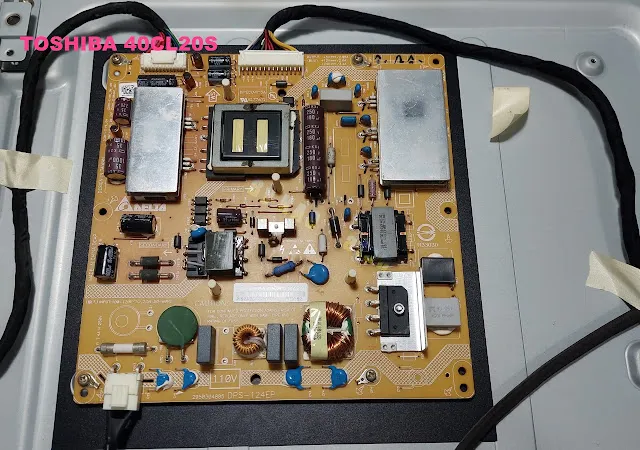

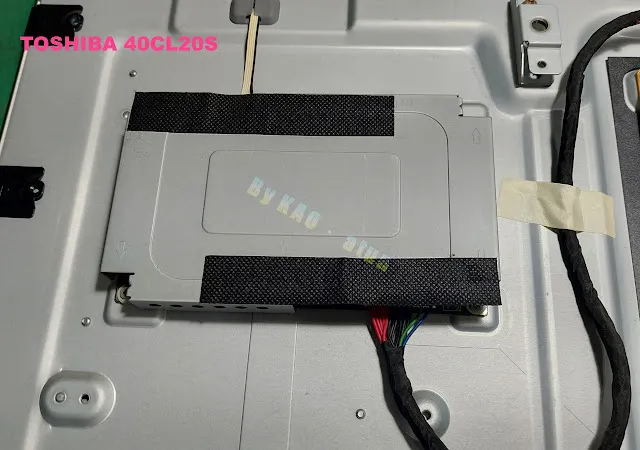

這是它的內部電路分佈:這算是較早期的LED電視,架構上各類功能驅動該有的一個都沒少。

raw-image
raw-image
raw-image
raw-image
raw-image

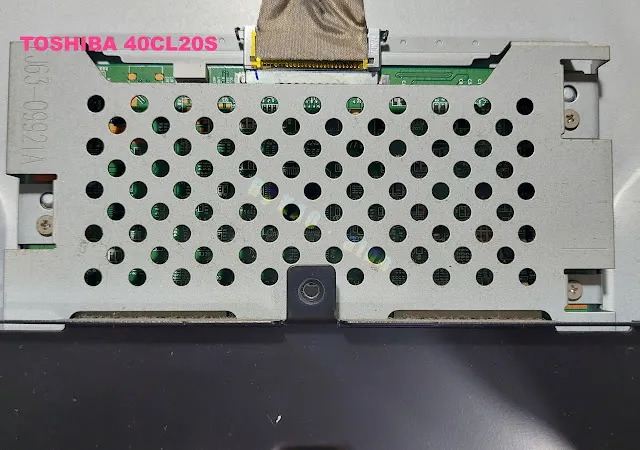

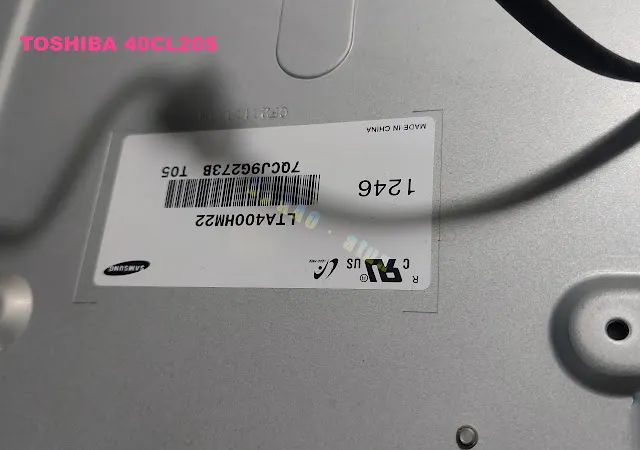

本機所使用的面板型號:

raw-image

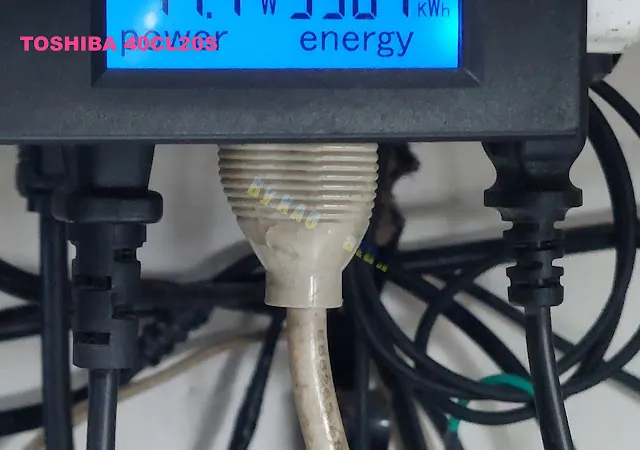

哈!不曉得把本機啟動後的功率數值,拍成這副模樣,主要的是要呈現它的低功率數值:

raw-image

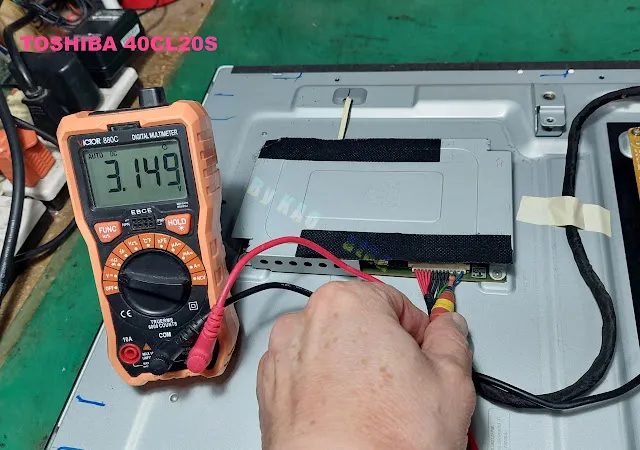

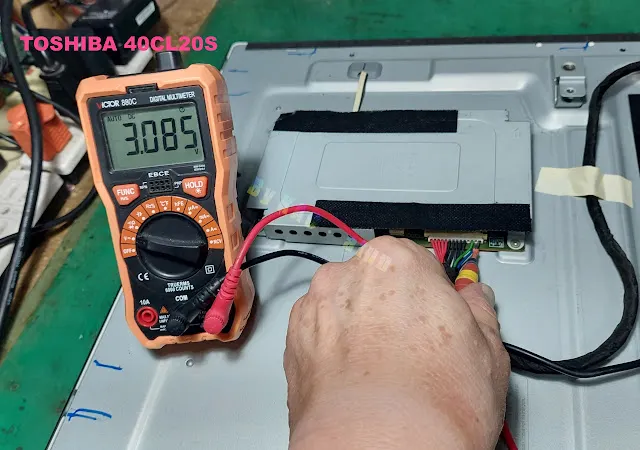

這一系列量測:說明背光啟動的條件都有到位,但是,其二次側卻沒有升起背光該使用的電壓:

raw-image
raw-image
raw-image

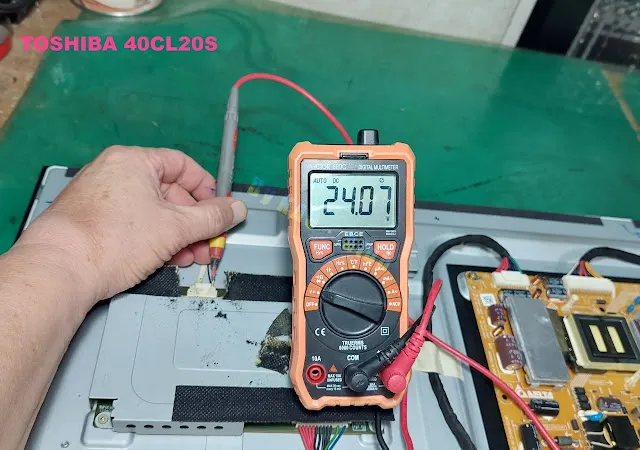

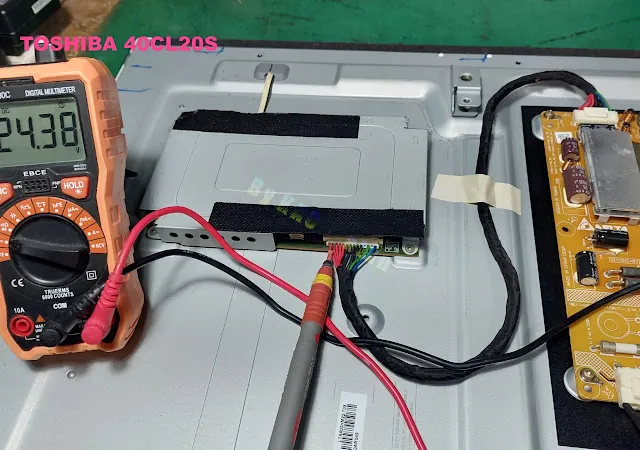

這格圖照,就屬於二次側的量測電壓:DC24V,與上頭的電壓相差無幾!

raw-image

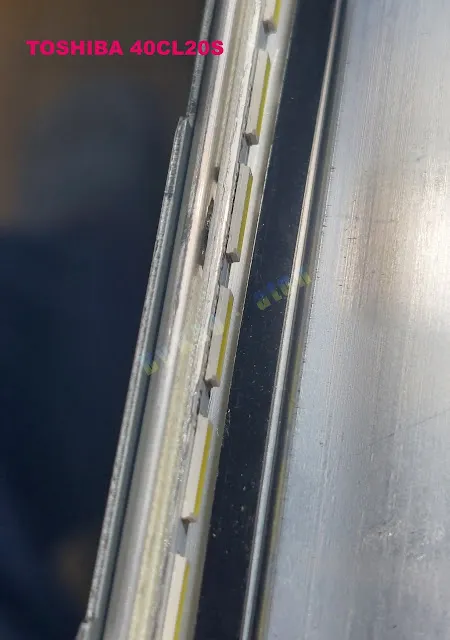

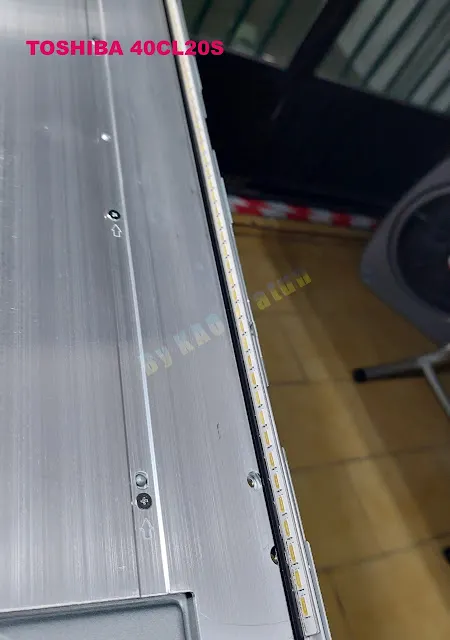

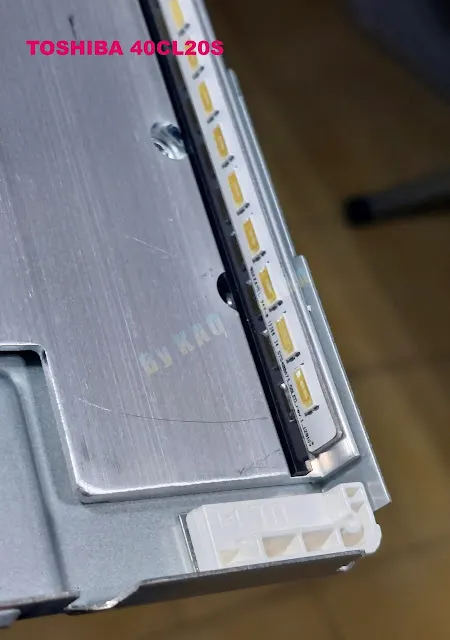

好久沒有再遇到它,剛剛拆解時,還一度擔心它的燈條事值立式的勒。

raw-image
raw-image


來把它更新了!

raw-image
raw-image

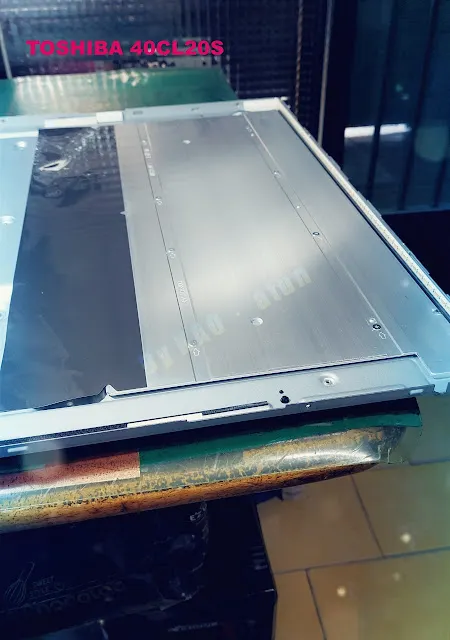

回裝中!

raw-image

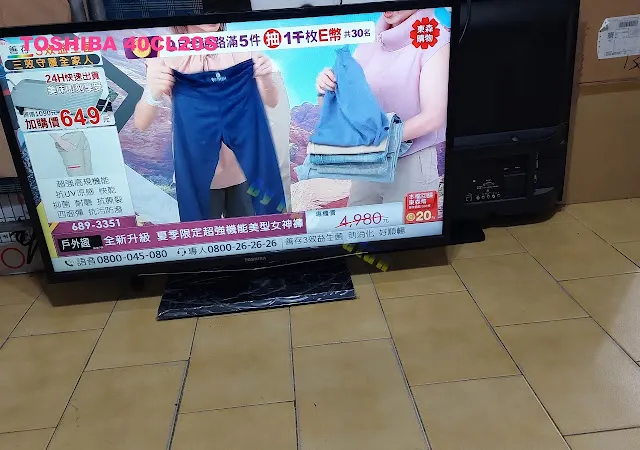

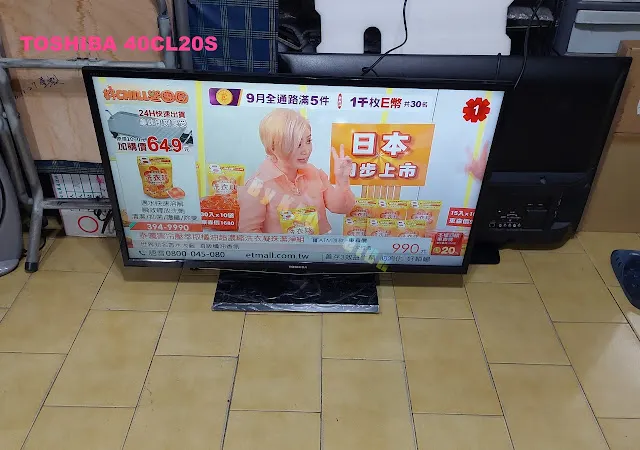

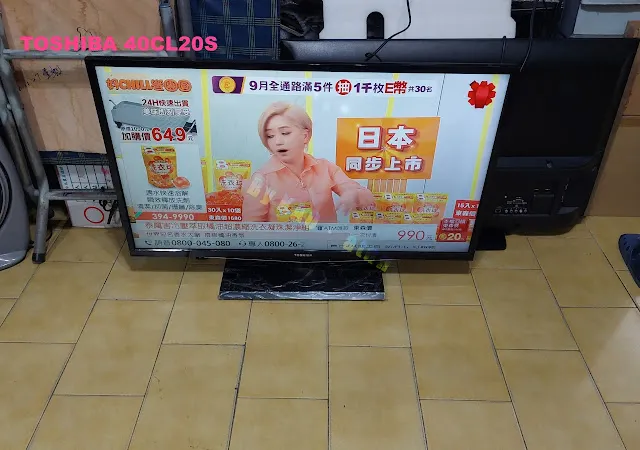

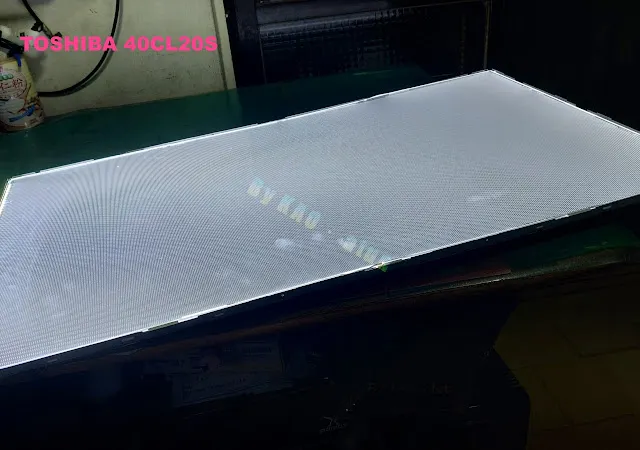

整機組裝,熱機收工了……………

raw-image
raw-image
raw-image


提供參考,請多指教!

raw-image
raw-image
raw-image
raw-image
raw-image
raw-image
raw-image


工作室附近Google街景:

raw-image
raw-image
raw-image
raw-image
raw-image


工作室地理位置:

raw-image
raw-image

 維修收送專線:(07)5531525;0928029525 曾仔~ 本工作室:         更換背光源,一律全數採用『全新品』,不換單燈條、不做單燈珠維修!         更換零件,一律採用 ─ NCC、Rubycon…等,日系無鉛零件! 敬請—放心送修!安心使用!
