SANYO(三洋)型號:SMT-43MV7,啟動後,有聲音、無影像!維修。

閱讀時間約 1 分鐘

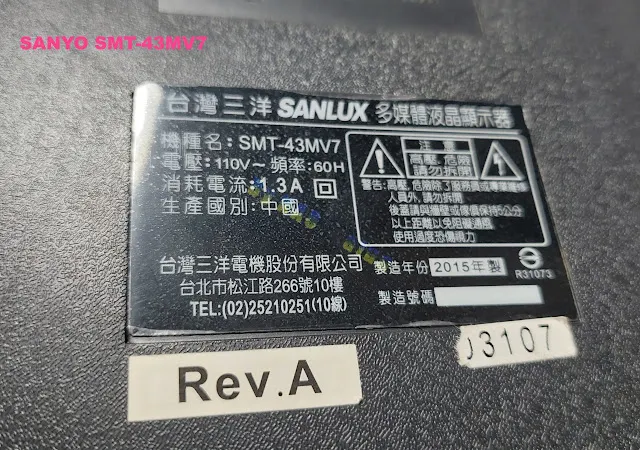

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!)各位午安!來看今天的液晶電視維修分享,主角是:SANYO(三洋)型號:SMT-43MV7

raw-image
raw-image

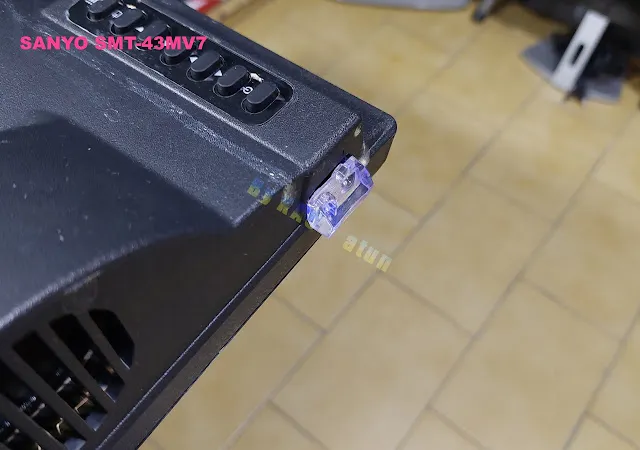

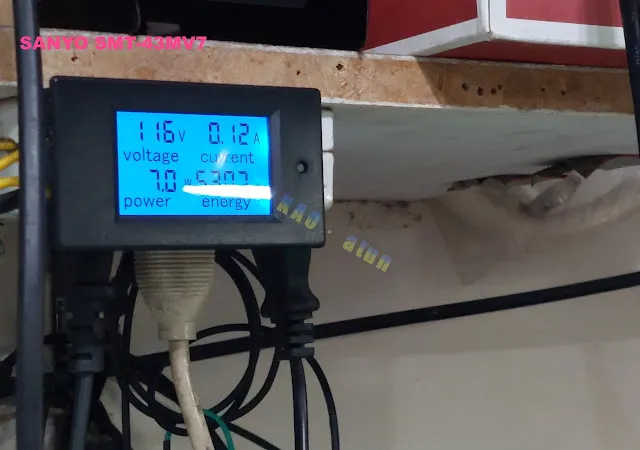

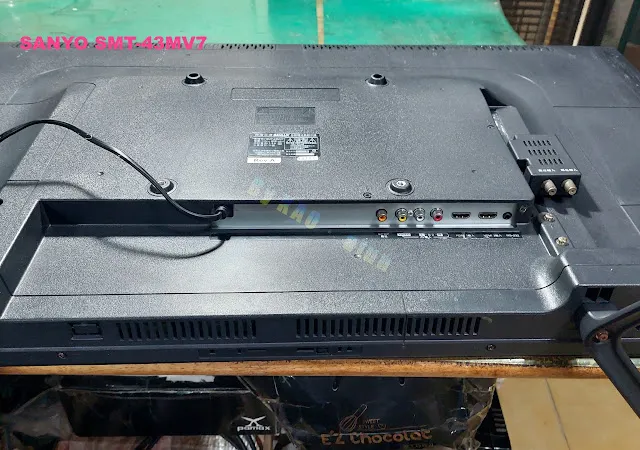

這是它的故障現象:機器啟動後,藍燈號已亮起,功耗也有上升,但是卻僅僅只有『7W』這是機器中的背光部位,沒有被驅動點亮所造成!

raw-image
raw-image

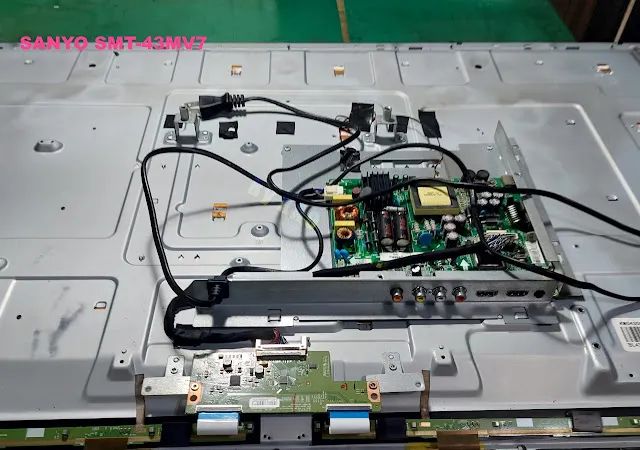

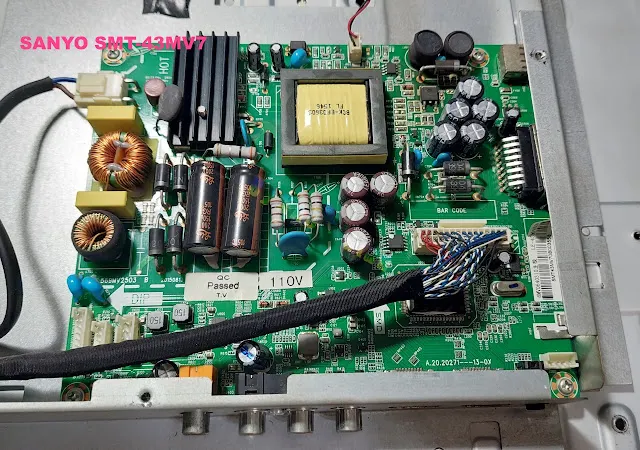

這是它的內部唯一電路:三合一驅動板!

raw-image
raw-image

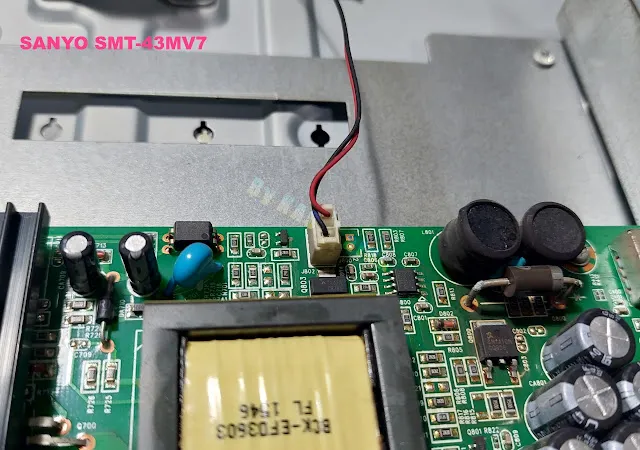

42、43寸LED電視的內部背光源,其線路架構迴路多半是單一迴路!

raw-image

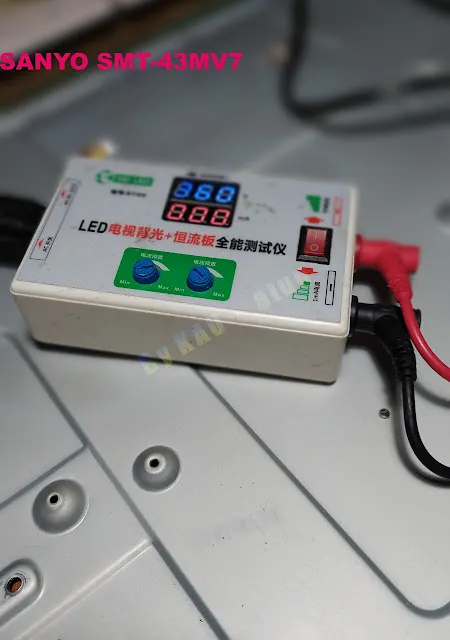

保險起見!測試儀查量結果,更加驗證了背光出問題的結論!

raw-image

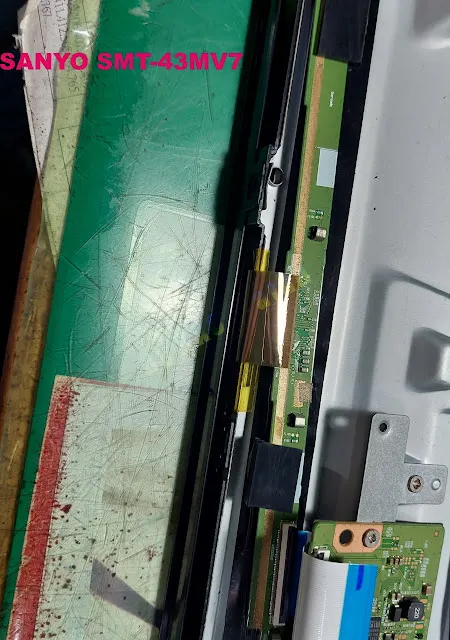

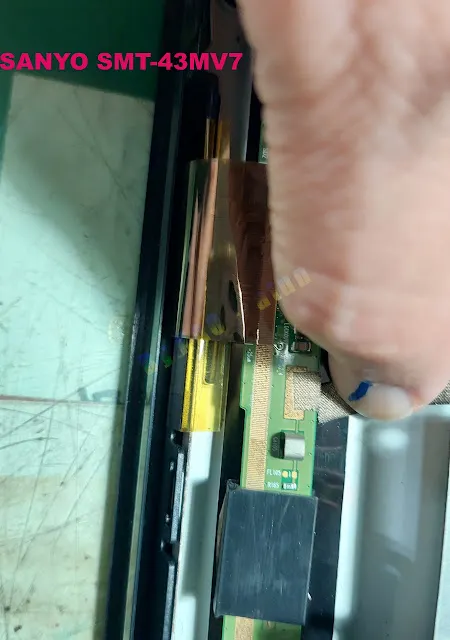

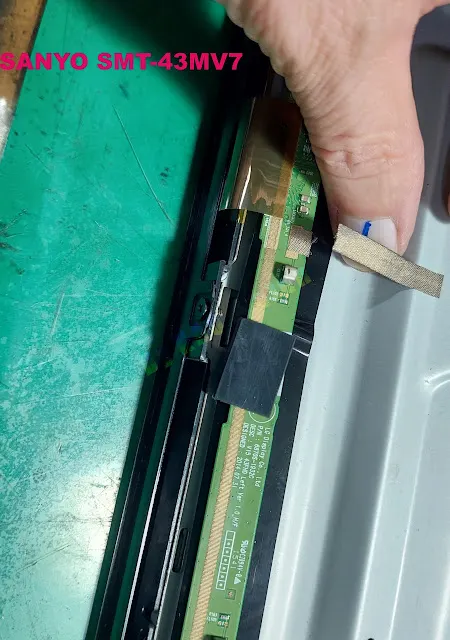

導電膠帶有被撕除!

raw-image
raw-image
raw-image

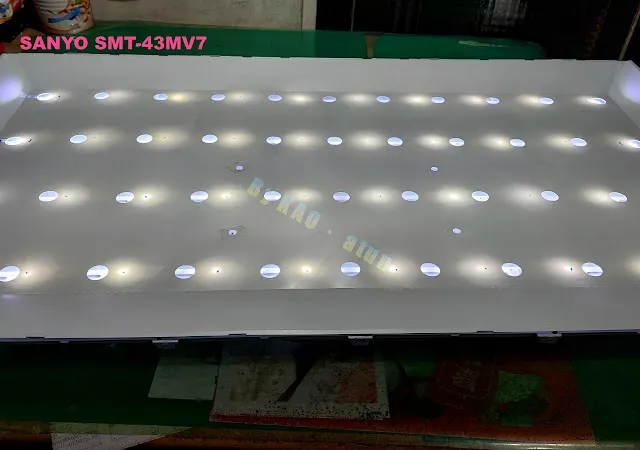

拆解面板!全數換裝為全新燈條!我需要進一步讓所有背光源兜帽出於反光紙上!

raw-image

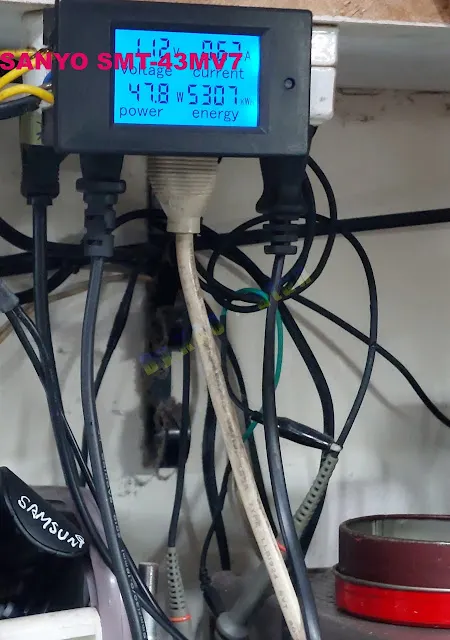

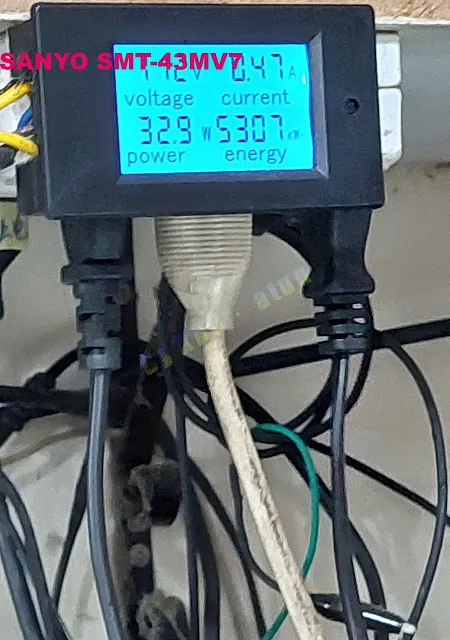

這樣的功耗雖然已經很低!但是,我還是不能接受,可以再更低一些!又從48W衰減為33W,這10來W的功耗,對你的荷包雖不傷害,但是卻對機器有傷!

raw-image
raw-image

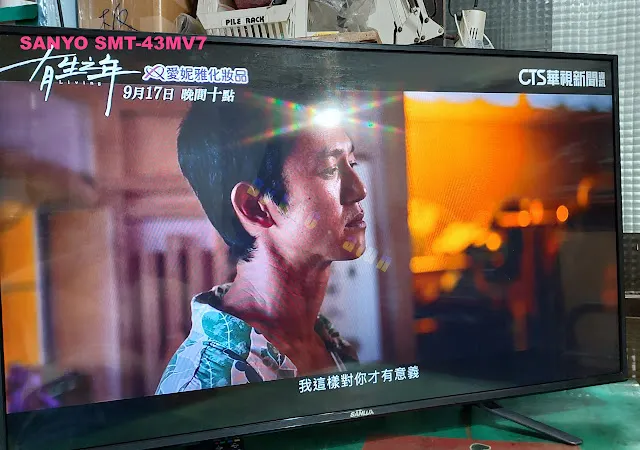

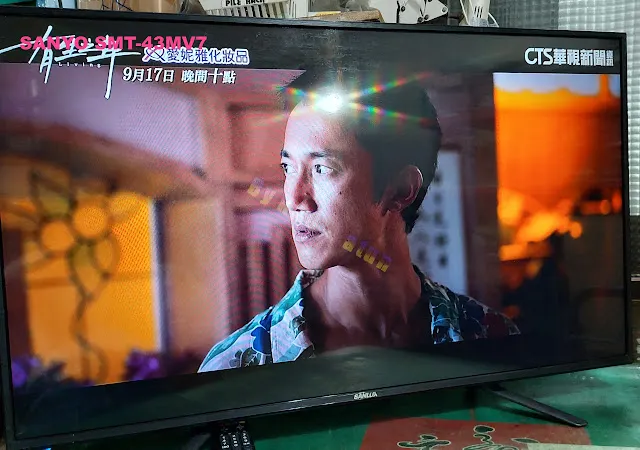

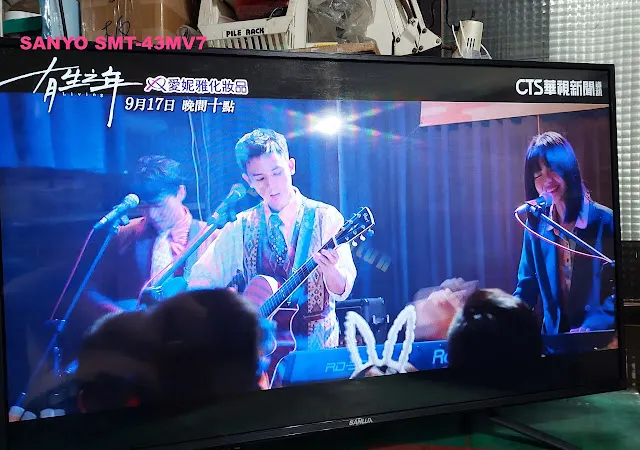

整機組裝!熱機收工了!

raw-image
raw-image
raw-image


提供參考,請多指教!
