PHILIPS(嘉捷)型號:43PFH4082 ,不亮屏、有聲音,維修。

閱讀時間約 1 分鐘

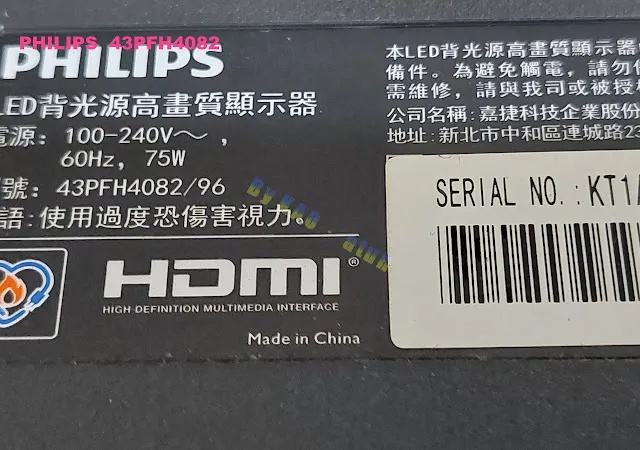

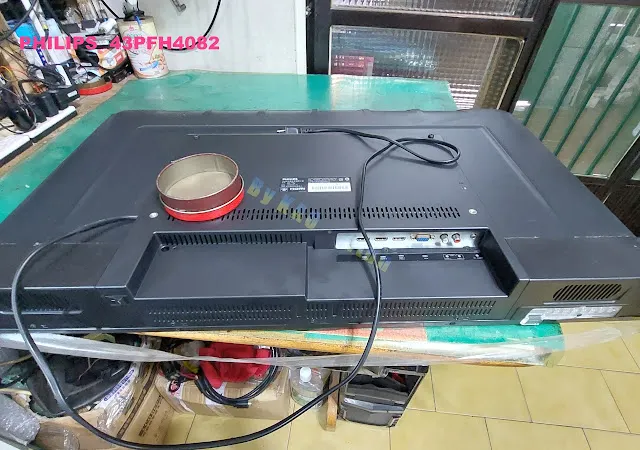

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!)各位早安!來看今天的液晶電視維修分享,主角是:PHILIPS(嘉捷)型號:43PFH4082

raw-image
raw-image

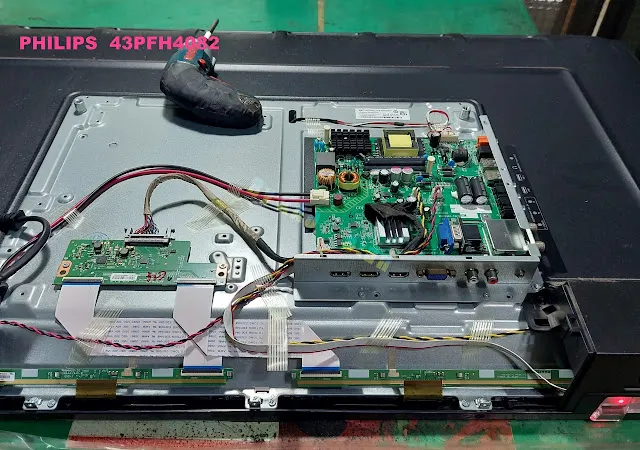

這是它的內部電路:

raw-image

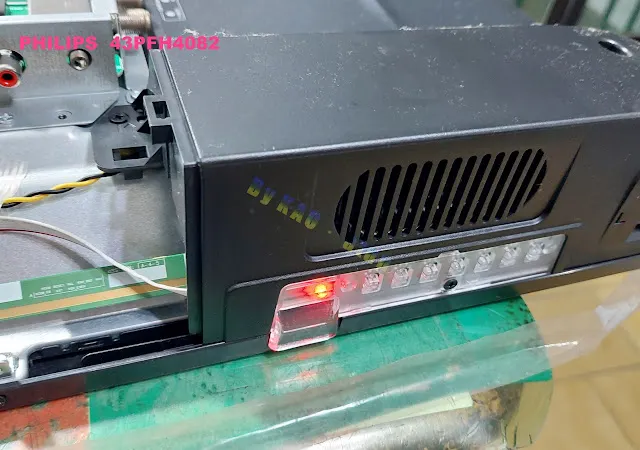

送入市電,待機紅燈號亮起:

raw-image

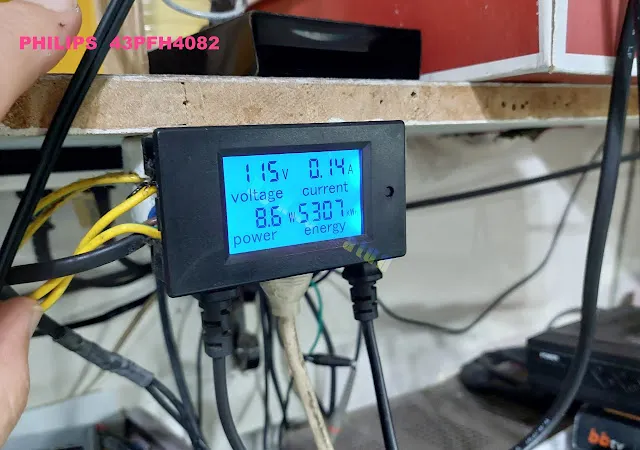

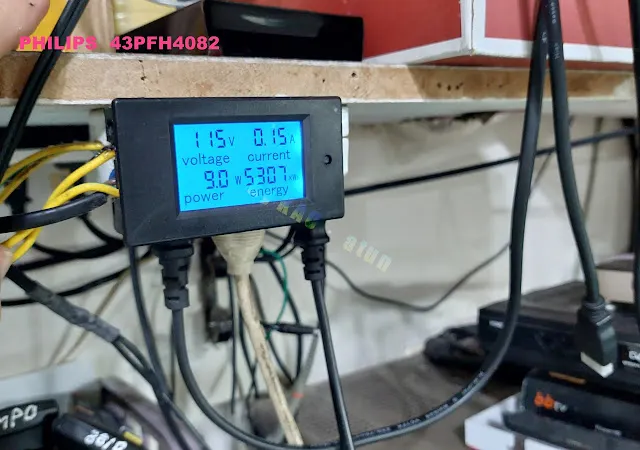

可以啟動,但是,功率數值卻僅有8~9W,這麼低的功率當然是有問題,又不是小尺吋的螢幕,不可能這麼低的功耗!聰明的看倌們應該是知道那個部位故障吧?

raw-image
raw-image

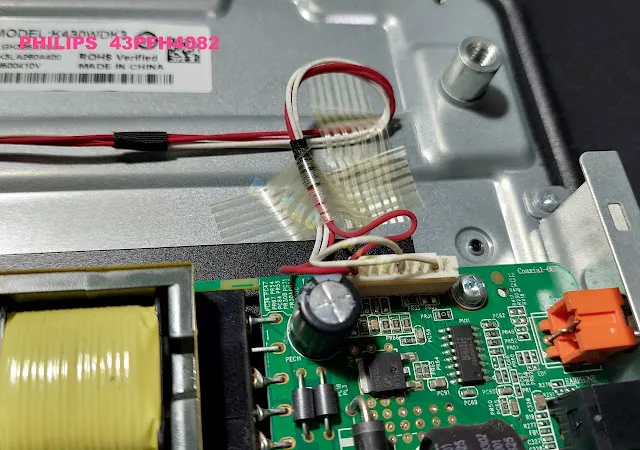

由此PIN出線,判定背光源迴路為多少?

raw-image

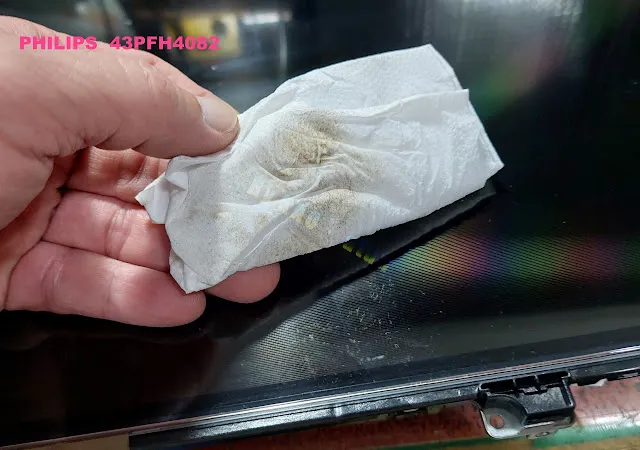

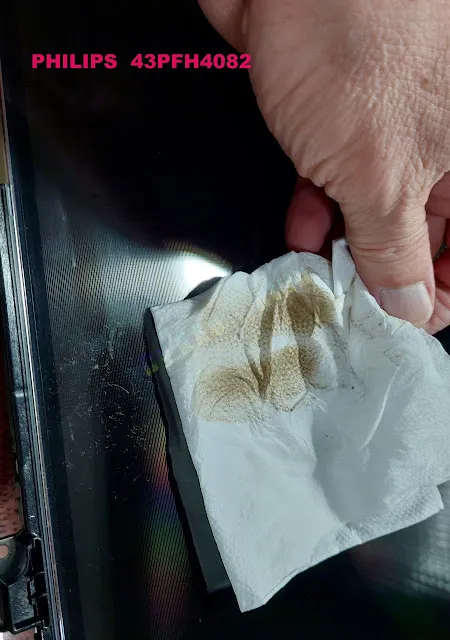

要準備來拆燈箱,更換全新背光源!在拆解之前,都需要先行拆解玻璃基板,不過,10台電視來,9.5台面板都是有髒污的,我來幫面板擦拭清潔一下!

raw-image
raw-image

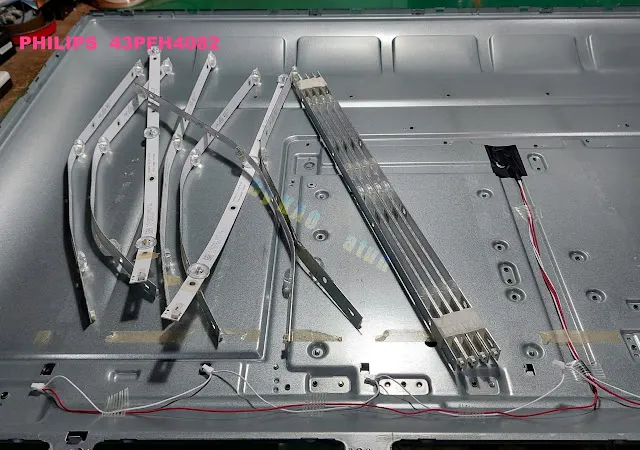

來看一下,為何它會不亮屏:


跟你們說過了!全數砍掉、全數重鍊,才是最、最王道的維修法則!

raw-image

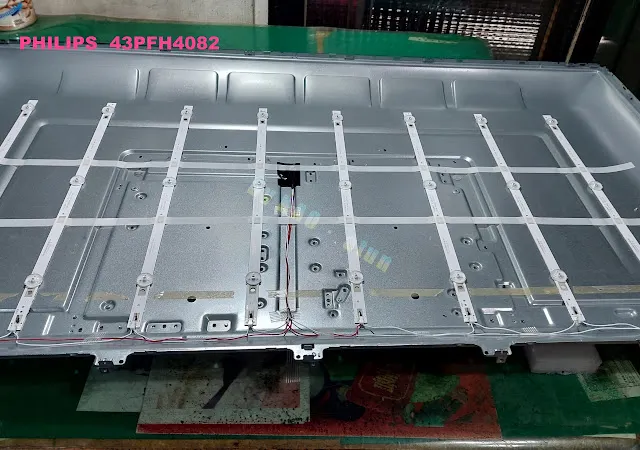

雙重固定!讓背光燈條緊密粘著于金屬背蓋上,這可以增加擴散背光燈條工作時所產生的高溫,以利背光源壽命之增長!

raw-image

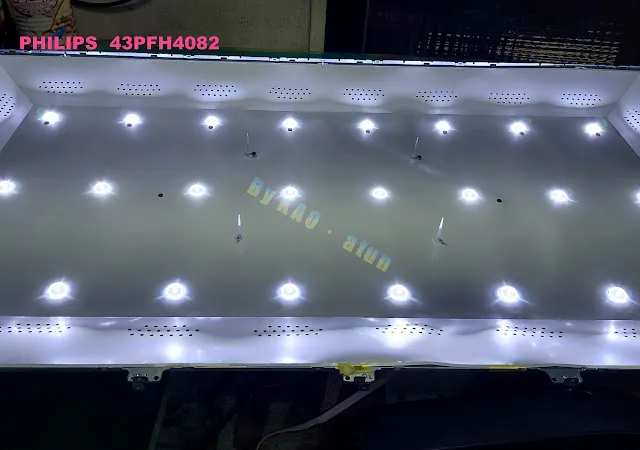

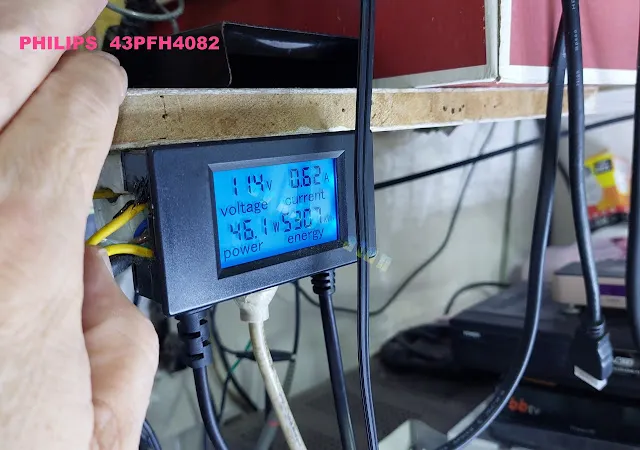

閃亮無比的背光!面板尚未回裝功率:46W

raw-image
raw-image

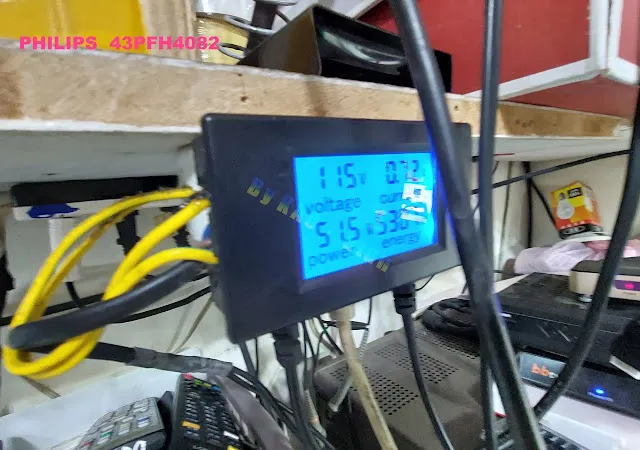

回裝面板已經上升到近52W

raw-image
raw-image
raw-image


上述『52W』的高功率,當然是不被接受的!

raw-image

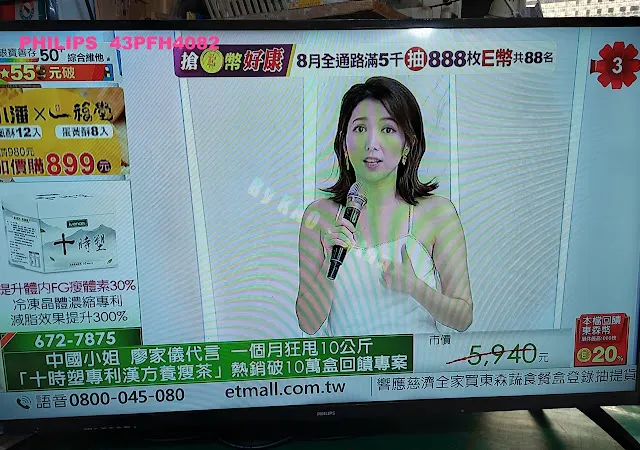

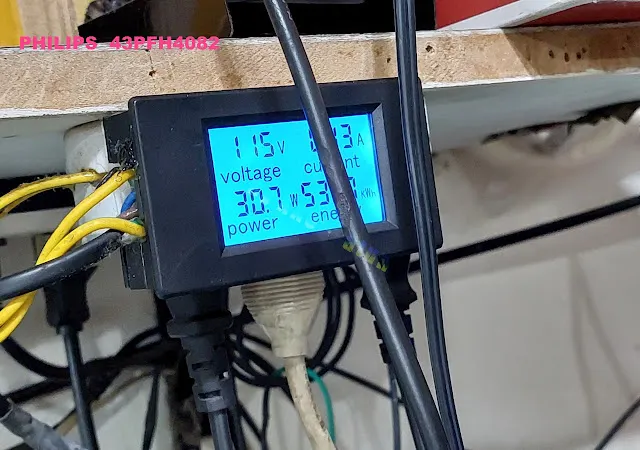

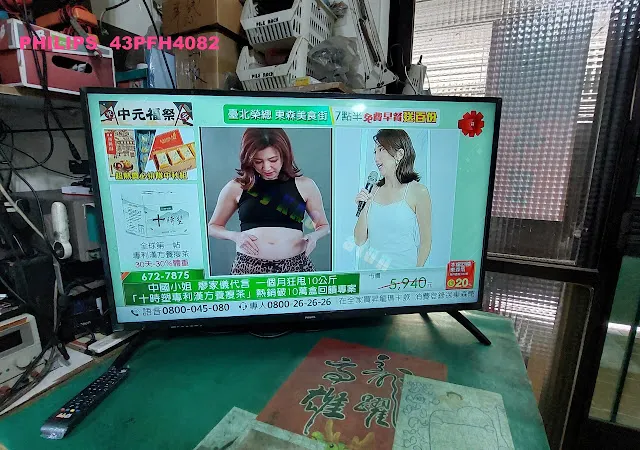

『30W』功率是調理後的理想數值!又是加強固定散熱!又是衰減功率!這台電視,看來會讓你用到鬍鬚都發『白』,ㄎㄎ!

raw-image
raw-image
raw-image
raw-image


提供參考,請多指教!
