BENQ(明基)型號:55RV6600,送電啟動後,僅有亮起藍號(其他全無!),維修。

閱讀時間約 1 分鐘

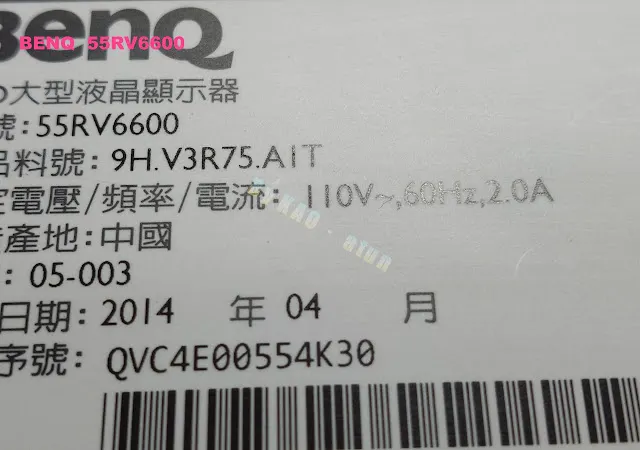

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 各位早!來看今天的液晶電視維修分享,主角是:BENQ(明基)型號:55RV6600

raw-image
raw-image

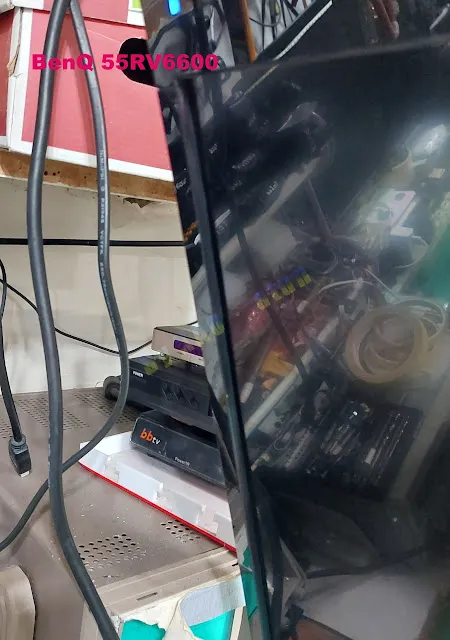

這是它的故障現象:送電啟動後,僅有亮起藍燈號,其餘應該有的動作(或是應該要顯示的),卻都沒有出現?

raw-image

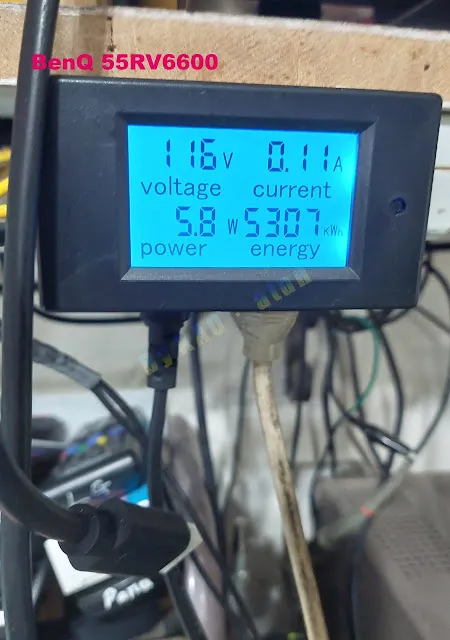

而且啟動後,僅僅只有5.8W的功耗,這當然是異常!

raw-image

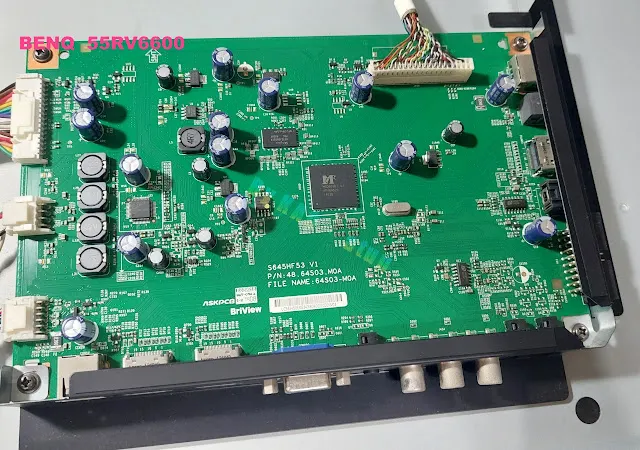

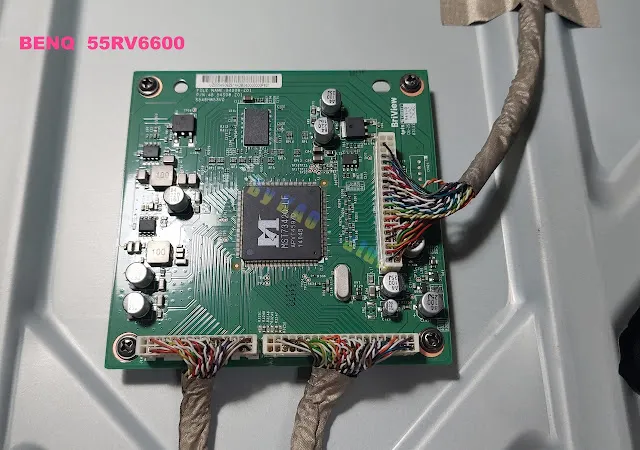

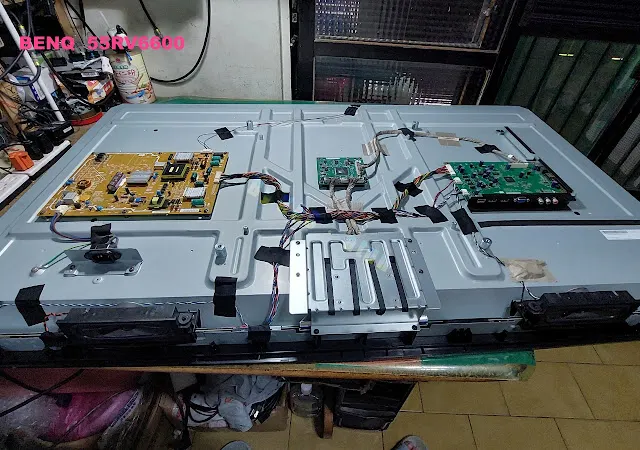

這裡是它的內部電路分佈:

raw-image
raw-image
raw-image
raw-image

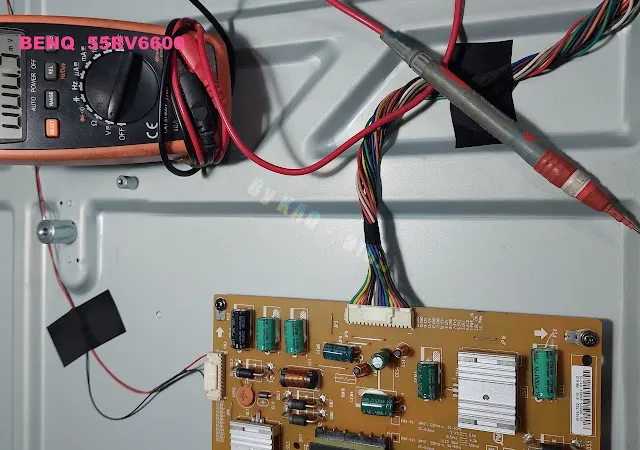

查量、檢測中!

raw-image
raw-image
raw-image

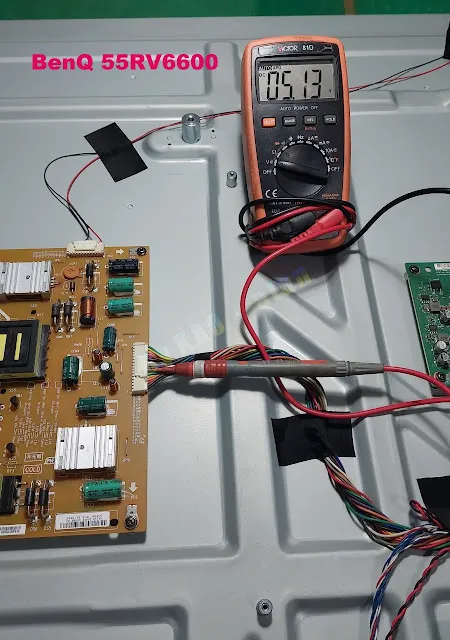

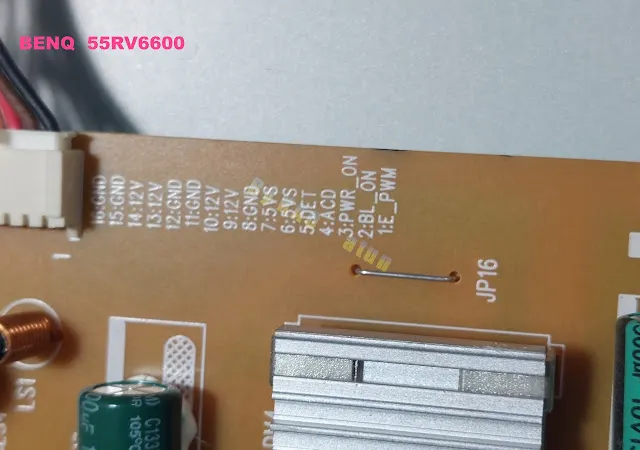

發現!啟動後除了待機DC5V外,應該出現的DC12V,現在僅有量測到DC1.4V,這當然無法驅動主機板,主機板沒有作動,除了不能驅動面板外,也無法給背光來個東芝(啟動)訊號!

raw-image

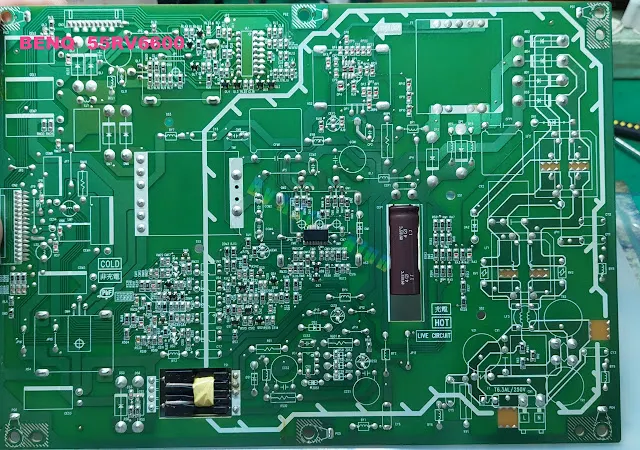

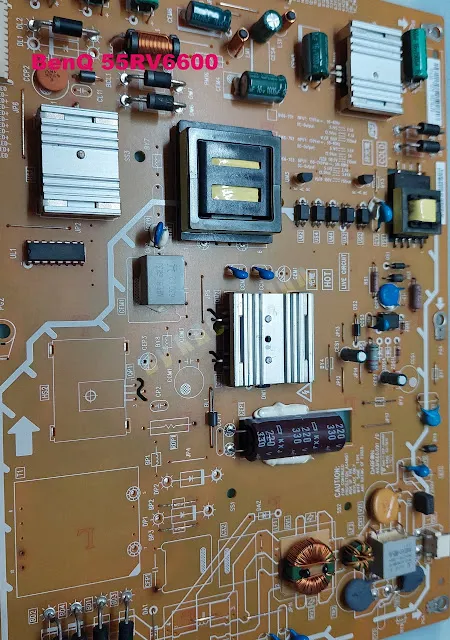

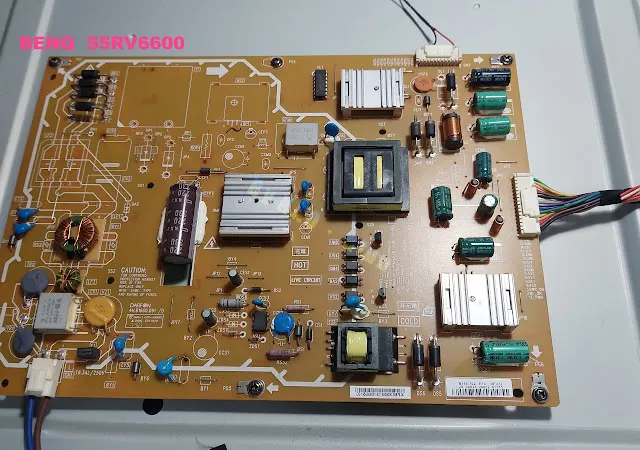

拆解電源、背光驅動二合一版!查量、除錯、汰換中…………

raw-image
raw-image


看一下,正常電壓輸出影像:


啟動後!已經有了『無訊號輸入』圖框

raw-image

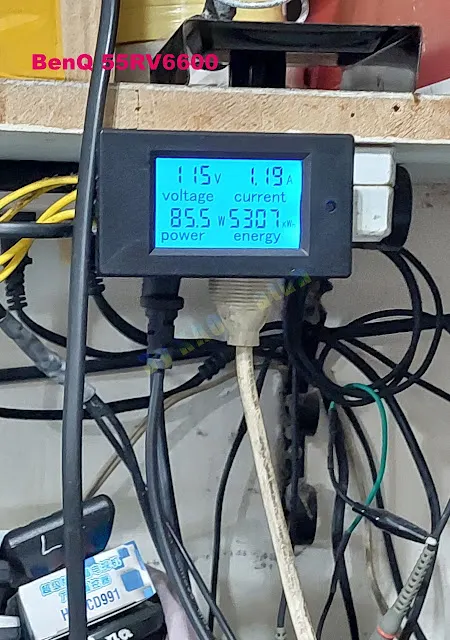

功耗甚高,建議背光設定質要調降一些!

raw-image

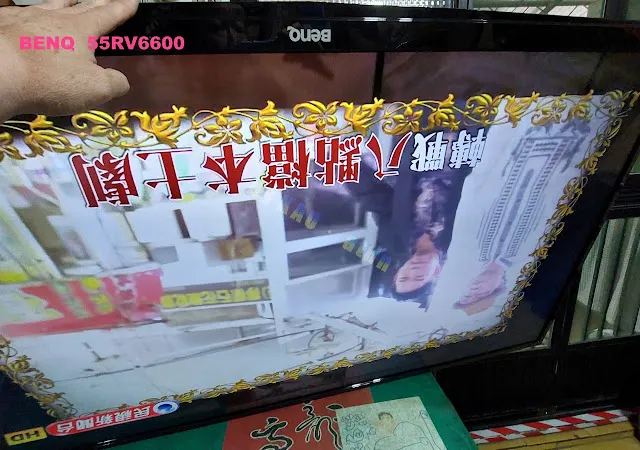

影像是正常的,整機組裝熱機收工了!

raw-image
raw-image
raw-image


提供參考,請多指教!
