相鎖迴路（PLL）重整 DAC 內部時基

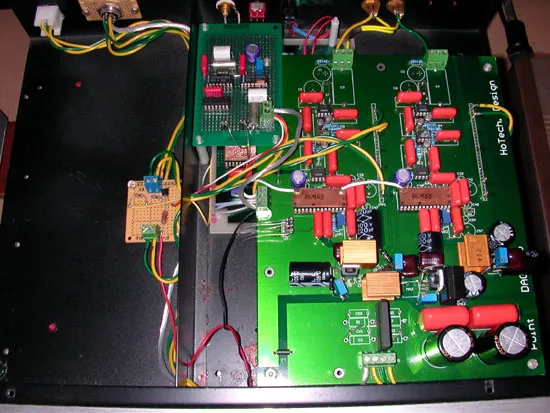

DAC 內部照片
好東西要和大家分享
有位新加坡網友來信，彼此交換一些改機之道，坦白說，我從這位網友身上學到不少東西，其中之一就是利用兩顆相鎖迴路 IC 來重整 DAC 內部時基，效果出乎意料的好，而且費用非常便宜，心中按倷了好幾個月，一定要把這東西分享給各位網友。
這位新加坡網友建議我參考 J.H. Wu's Web Site 的網站，該網站版主應該是做建築的朋友，本身也愛好 DIY，網頁中提供了一些改機方法，其中之一就是以相鎖迴路修改他的 Philips CD750，下圖則是根據他的 PCB Layout 重新繪製成電路圖，但有稍加修改。
利用兩顆相鎖迴路 IC 所構成的 DAC 時基重整電路
製作與調整
電路的主角是兩顆編號為 74HC4046 的相鎖迴路 IC，內建有 VCO（Voltage-Controlled Oscillator）與三種比較器，內藏之 VCO 須透過兩顆外部元件來控制頻率，即 R1 與 C1，下面兩圖是由 74HC4046 的 Datasheet 中所摘錄下來。電路圖中 PLL In 接至 CS8412 pin19（MCK），PLL Out 則接至 DF1700 pin6（XTI）。
相位比較選擇 PC1 模式，R2 設為 ∞，R1 需介在 3KΩ 與 300KΩ 之間，VCO 中心頻率 fo 定於 11 MHz 左右
根據 VCO 特性曲線找出 R1 與 C1
最後根據實驗，我將 C1 設為 150pF，R1 則利用 5KVR 進行調整。
由於電路頗為簡單，依照慣例仍舊使用洞洞板搭棚製作。電路中兩顆 74HC4046 我是使用 RCA 製品，RCA 的產品在市面上應該不容易買到，其他可以選用的有 TI 與 Philips 等，建議不要使用 Fairchild 製品，從 Datasheet 看出其所生產的 HC4046 內部之 VCO 最大頻率僅有 12MHz，太接近 CS8412 MCK 的頻率（11.2896MHz）。
電路完成後，唯一要調整的就是那顆 5KVR（R1），調整時同時以電表量測第二顆 HC4046 Pin9 電壓，直到出現 2 ~ 2.5V 且穩定維持，此時表示 HC4046 內的 VCO 已經鎖定 CS8412 MCK 的訊號頻率，此電壓值是原作者 J.H. Wu 所建議的，在我的製作中，是將 Pin9 電壓調至約 3.9V 左右，這是以耳朵試聽結果所決定的，嗯....好像有點神棍嫌疑，Anyway，有興趣的網友不妨試試。

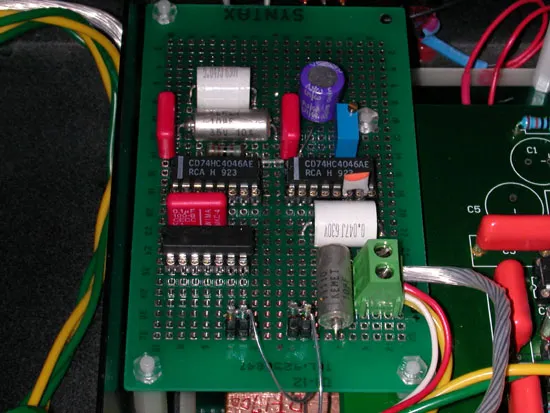

以洞洞板搭棚製作完成，為了方便更換電容（C1），利用 IC pin 腳做成可插換方式

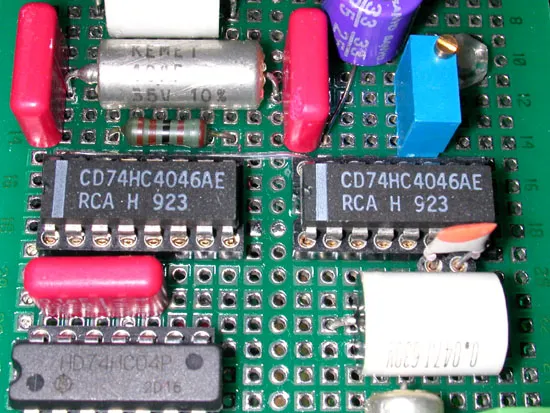

來張特寫
＂看看＂ 成果
用示波器來比較經過 PLL 電路處理後的結果，應該比用聲音來表達更具說服力，下面兩張圖是比較 CS8412 原始 MCK 訊號波形與經過 PLL 處理後的波形，經過 PLL 處理後的波形更接近方波，Overshoot 也減少許多，聲音方面個人覺得比用 TCXO + Reclocked 電路好聽，而且非常超值。
這是 CS8412 送出之 Master Clock 波形（未經 PLL 電路）
經過 PLL 電路處理後的波形
另外也可以試試直接使用 TCXO + PLL 電路，個人沒比較過此方法與 CS8412 MCK + PLL 的差別，因為後者已經達到很好的效果，就沒有再去試 TCXO + PLL 電路，若手邊有 TCXO 的網友倒是可以試試。
不使用 CS8412 之 MCK，而直接使用 TCXO + PLL 電路，這方法並未用在我的 DAC 上 ，不過應該可行，這方法已經用在我那老 DENON 唱盤上，效果不錯，這將會是下一 期的發表內容
奇怪，不是結束了嗎？怎麼還有？....再多幾句話就好了，以下這個小改機一定要試試，有關 CS8412 原廠 Datasheet 建議其 Pin20 FILT 是搭配 1K + 0.047uF，建議試試 470 歐姆 + 0.22uF，在併一枚 3300pF 小電容，這是從國外音響討論區網站看到的，實際效果還真是不錯，建議您也試試。
試試這個 CS8412 的 FILT 搭配，效果不錯ㄡ
