各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台客戶送修的 iPhone 7Plus ，算是半個二修機，客戶先前聽說是將手機丟進微波爐內，後來聽說換了面板、電池、尾插....天線等等零件
現在還有不少問題，主機本體也不是很穩定，返回鍵不曉得是一般掉色，還是烤到褪色的
背面有包膜，看來這個膜的質量還不錯，都沒有內縮！！
插卡後有顯示 4G 的訊號，還算不錯，都可以保持在四格或滿格，但只要撥號都會卡死，而且無法撥通

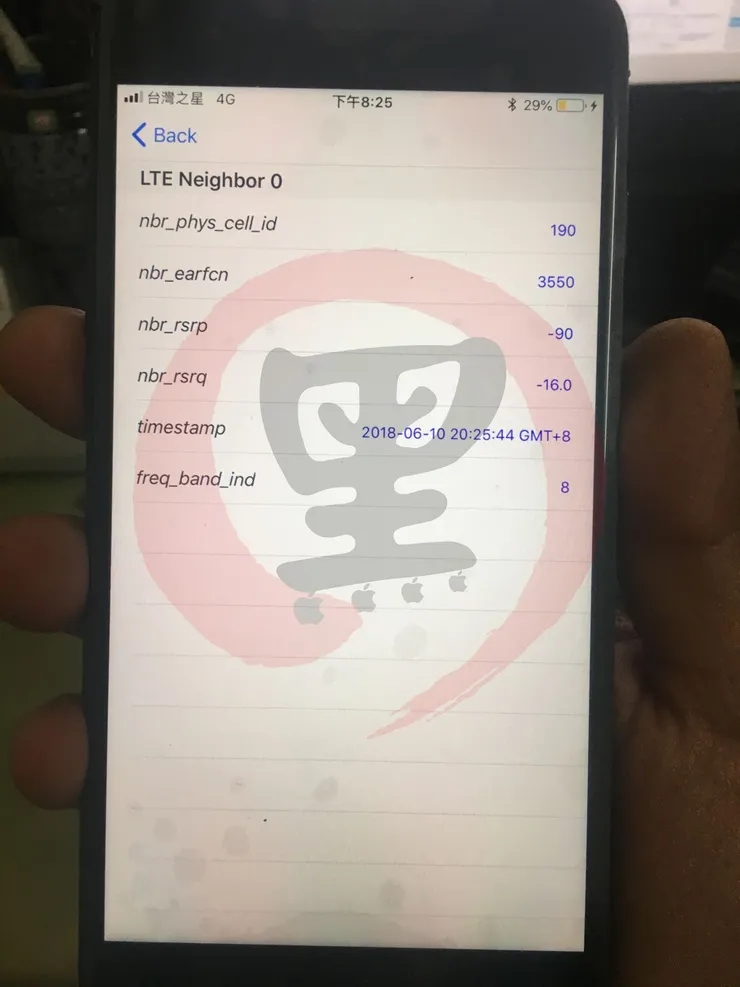

因為有 4G 的話，代表 RX 與 TX 都是正常的，先進入 iPhone RF 工程模式，查一下台灣之星的頻段，確認為 BAND 8 頻率 900Mhz 屬於 LB 的

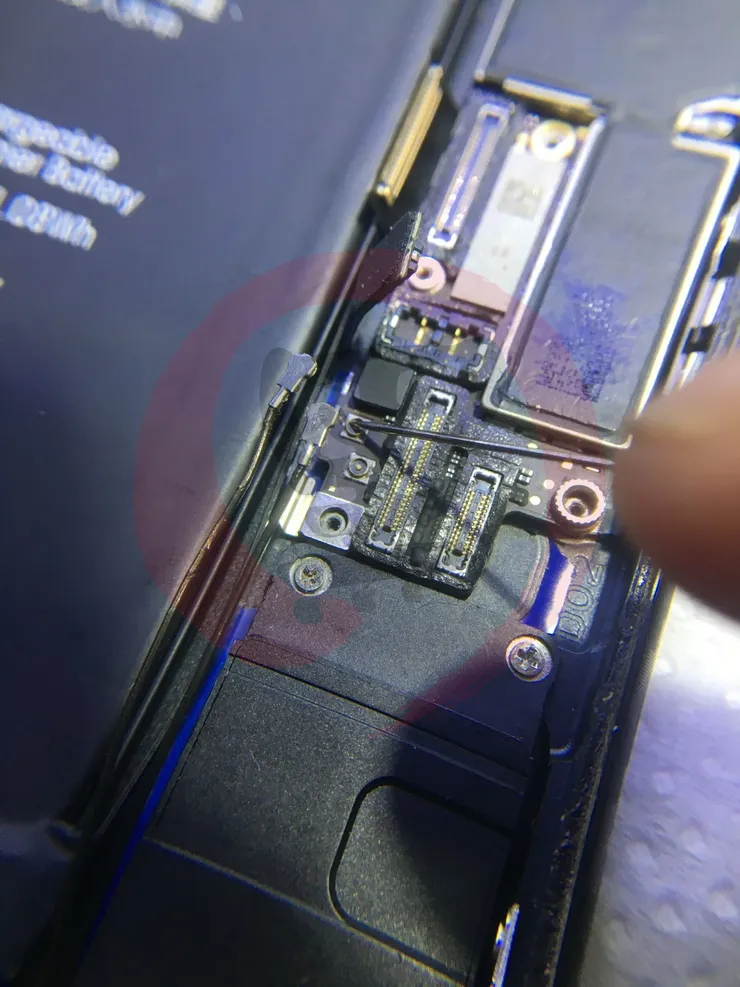

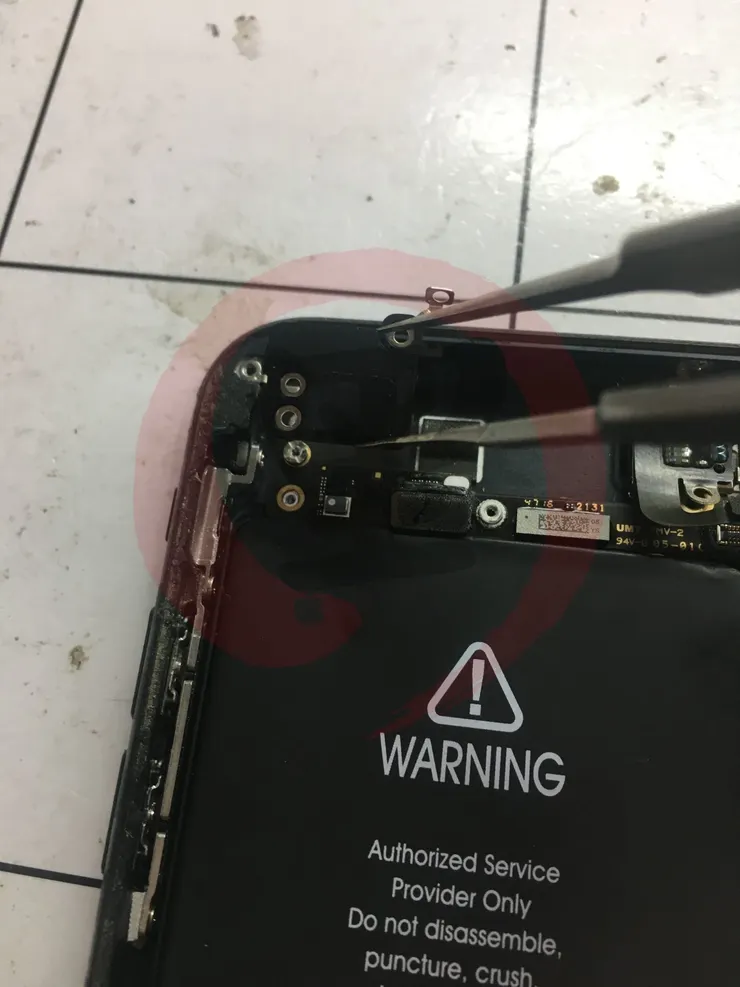

拆機後將天線蓋取下

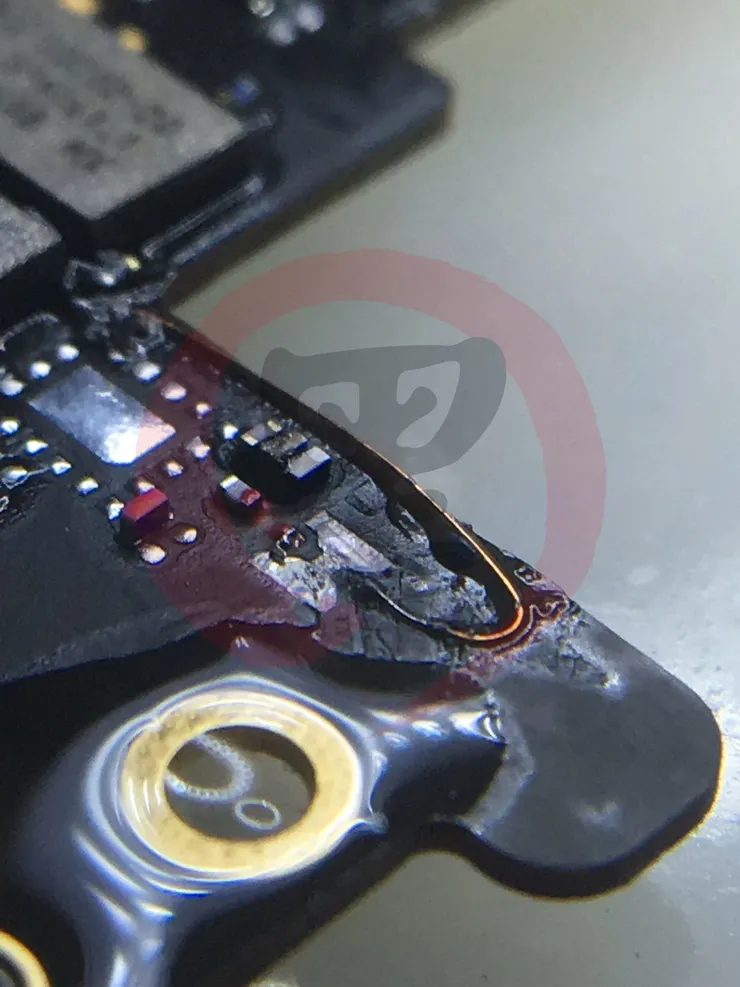

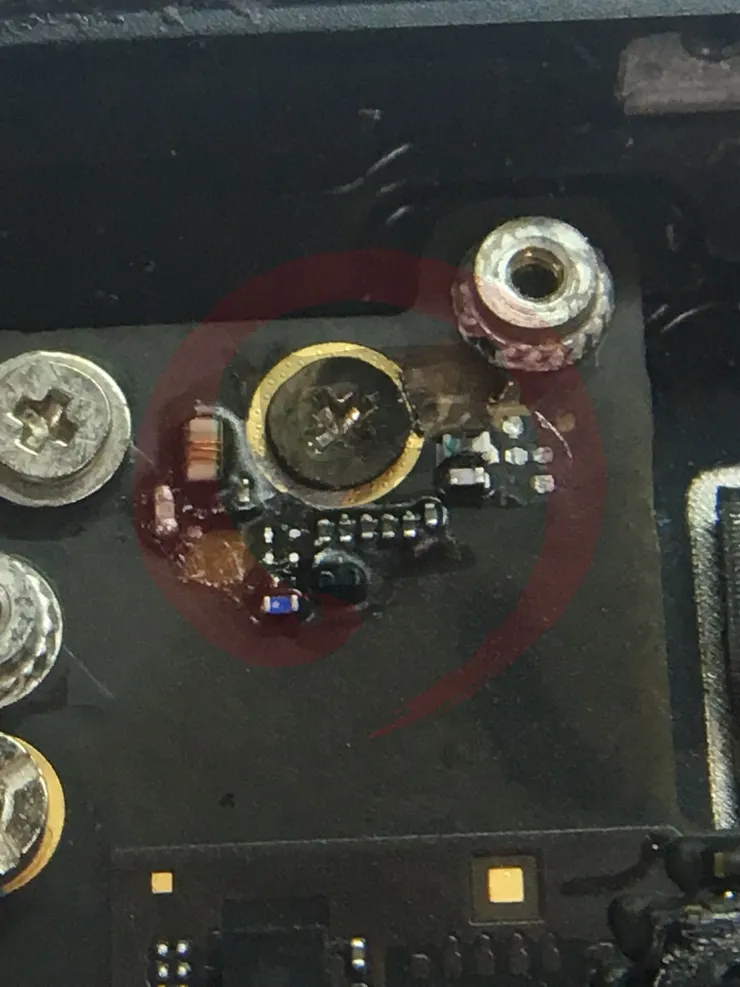

可以看到主機板有一部份已經不掉了，而螺絲也變成黑色的了

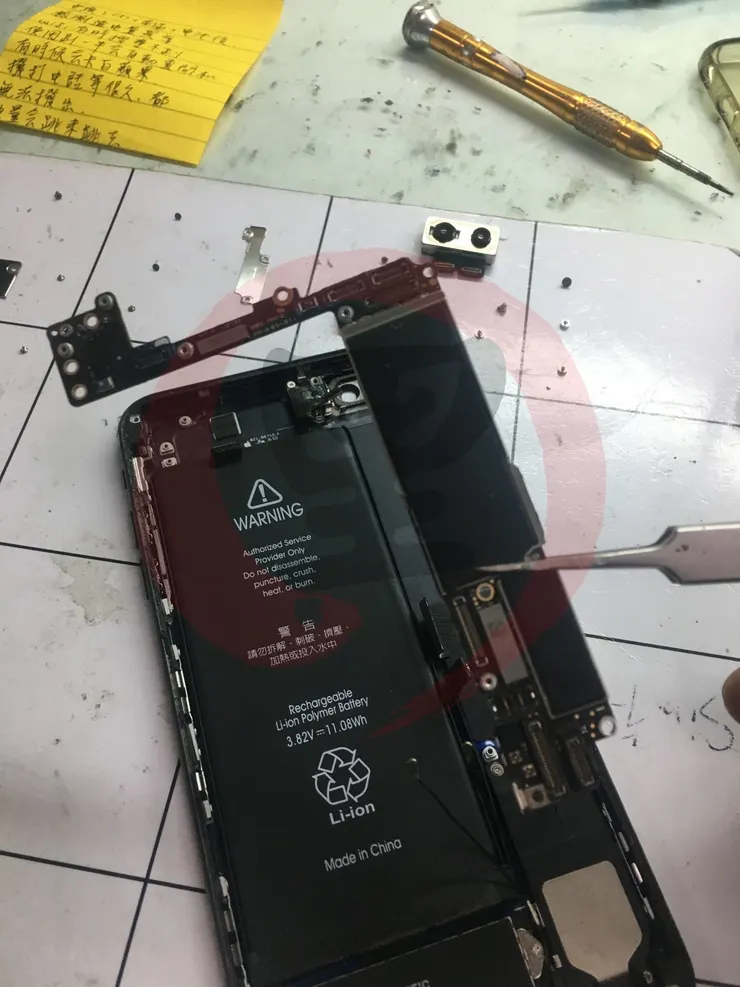

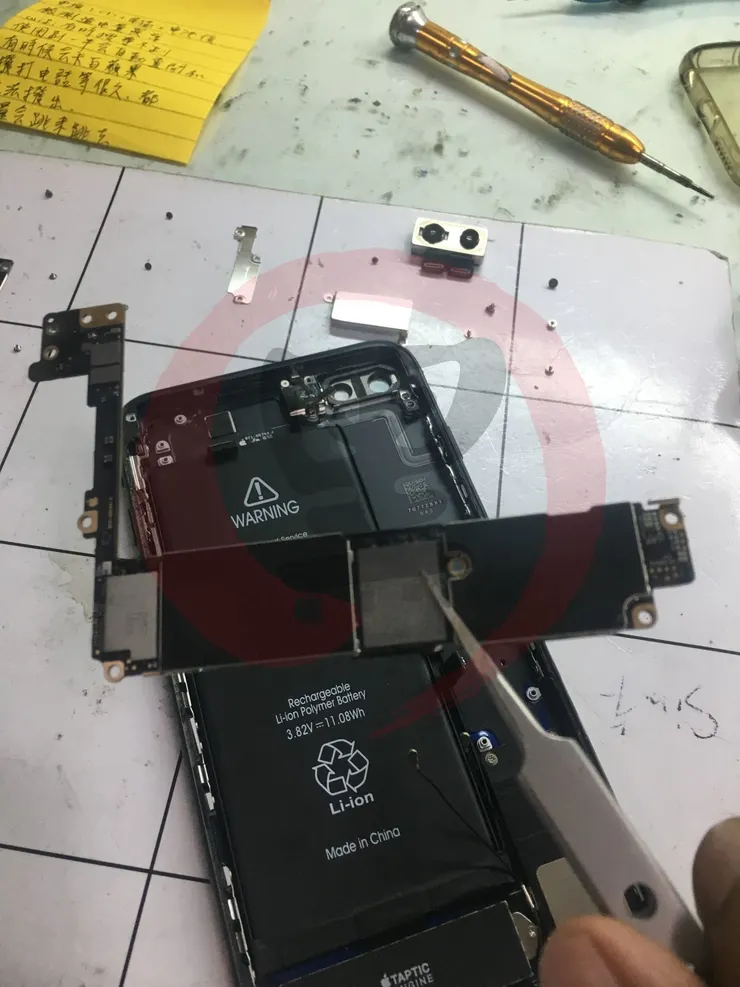

無論無何，主機板總要先下來，自己動手、豐衣足食～～～拆吧！
主機板背面，看起來沒有動修過的痕跡

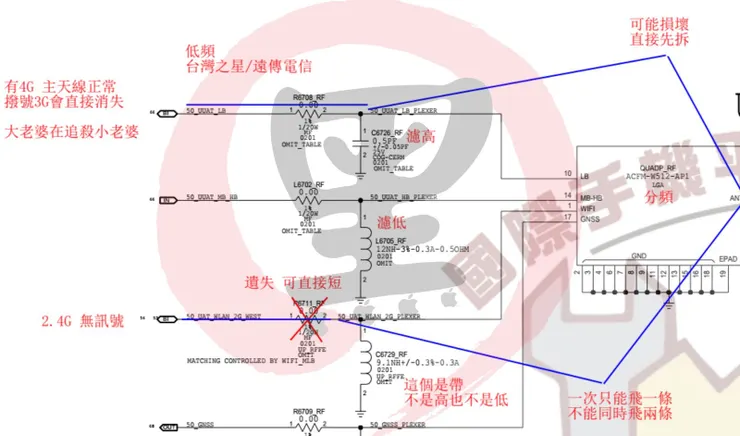

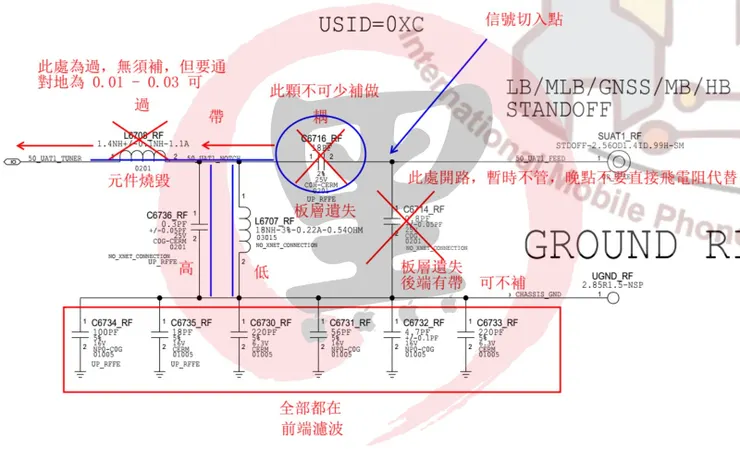

在此之前，已經先測過一些信號，所以大略構思了下圖（規劃的部份不一定正確，因為只是維修概念而以）
圖上都有文字，就不在另外打說明了，因為要打的話，可能要打很多，而且也很難解釋
店內有台灣之星與遠傳的電信卡，所以剛好可以抓 900Mhz 的頻率
沒有 RX 就一定不會有 TX ，但這台是 4G 有的，不過台灣 VSP 的部份，是屬於 3G（目前2G已關閉）

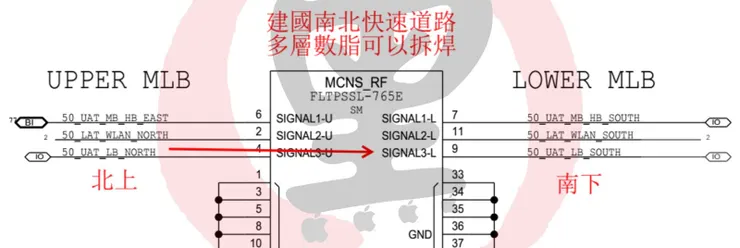

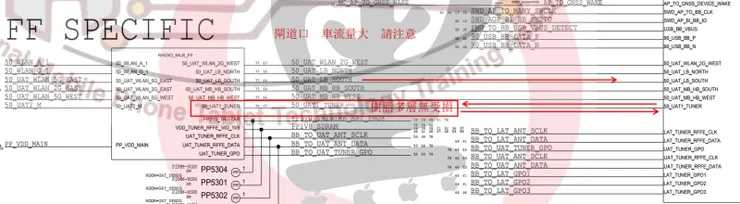

在 iPhone 7 以上的型號，中間會有一個樹脂多層基板，用來傳輸信號的，會有標示 NORTH 與 SOUTH 通道，簡稱（可以拆焊）
簡稱 建國南北快速道路........

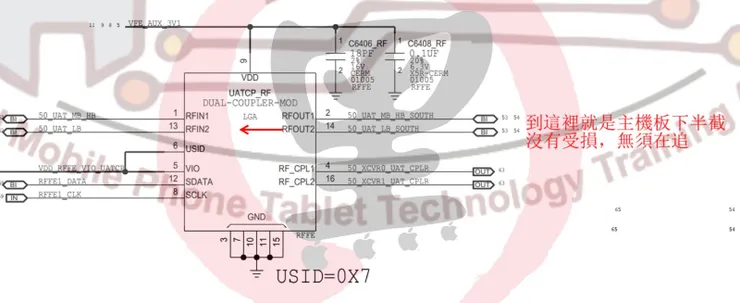

大概到這裡，就結束，下半截的部份，先不去理會
因為下半截，會先排 2.4G 的信號，在確認了 RF 3G 的規劃後，排查銅軸連接器，得到了 OL 的數值，銅軸連接器一般數值很低，大概在 0.003 - 0.001 都屬正常數值（太低的電錶有些測不出來）
確認了幾個問題後，就開始依規劃的來維修
該飛線的飛線，該補瀘波的補瀘補、該耦合就做耦合，直流該短接的就短接

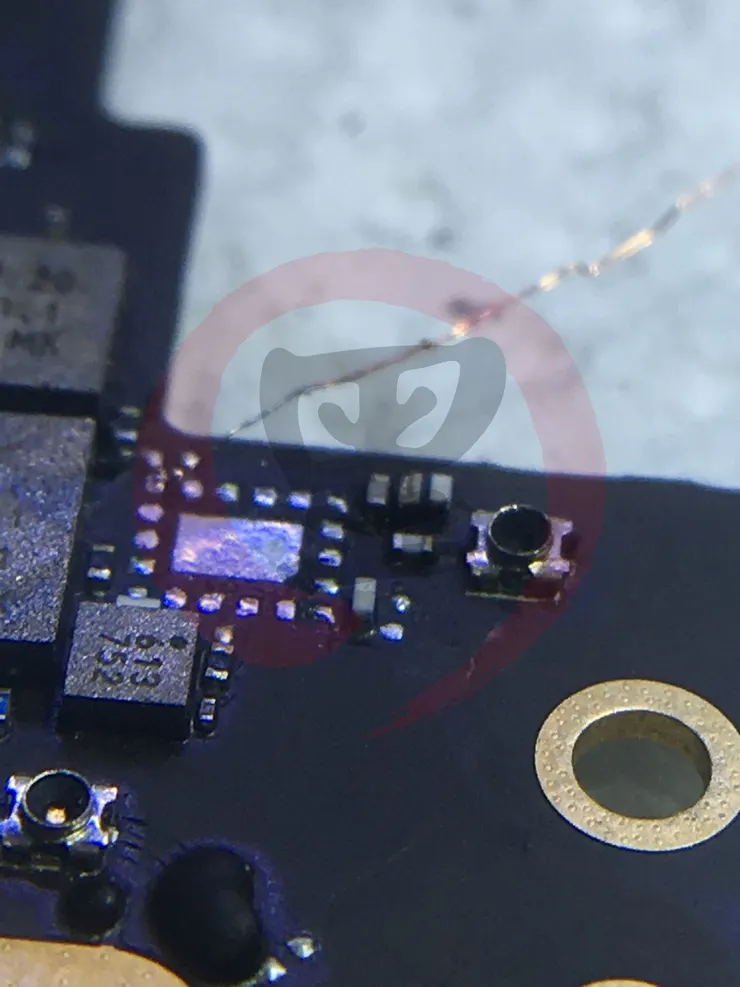

弄的差不多後，先從濾波器前端，飛了一根 B8 出來，3G 有收訊了，但非常的弱，根沒有差不多

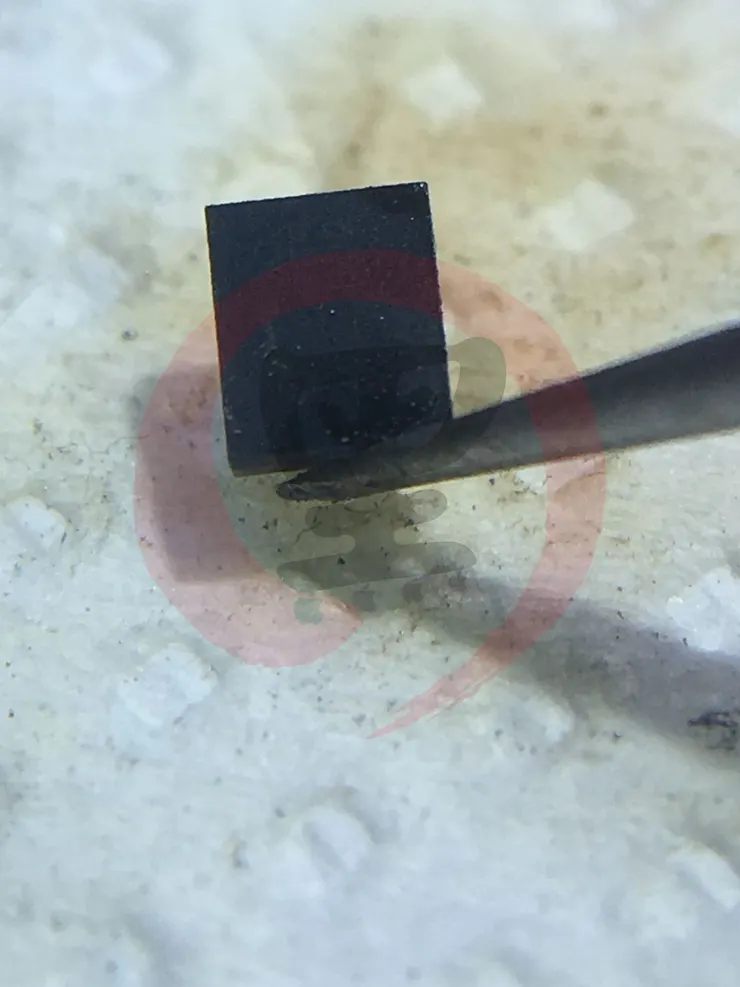

疑似濾波（簡稱濾波器）有問題，先將其拆除

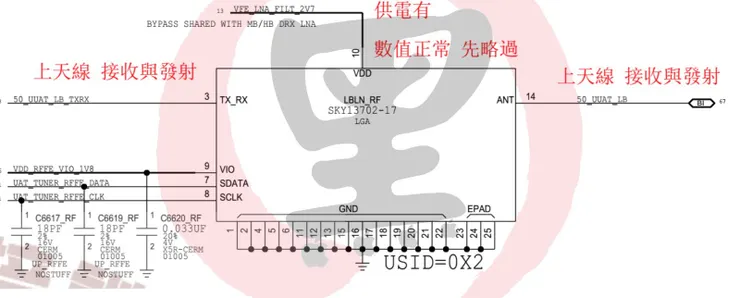

QFN 逆時針計算是在 11 腳的位置為 LB 低頻

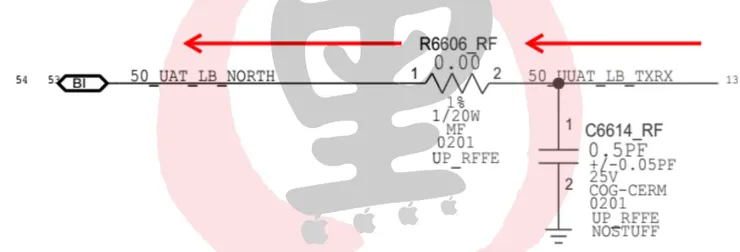

在建國快速道路的銜接點（WIFI）部份，電阻取下並且接起來，排除原先銅軸連接器的 OL

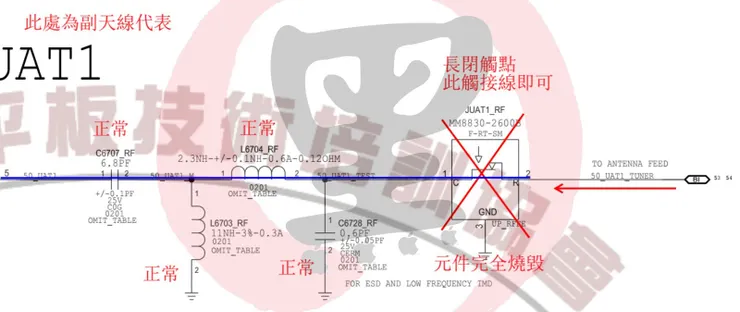

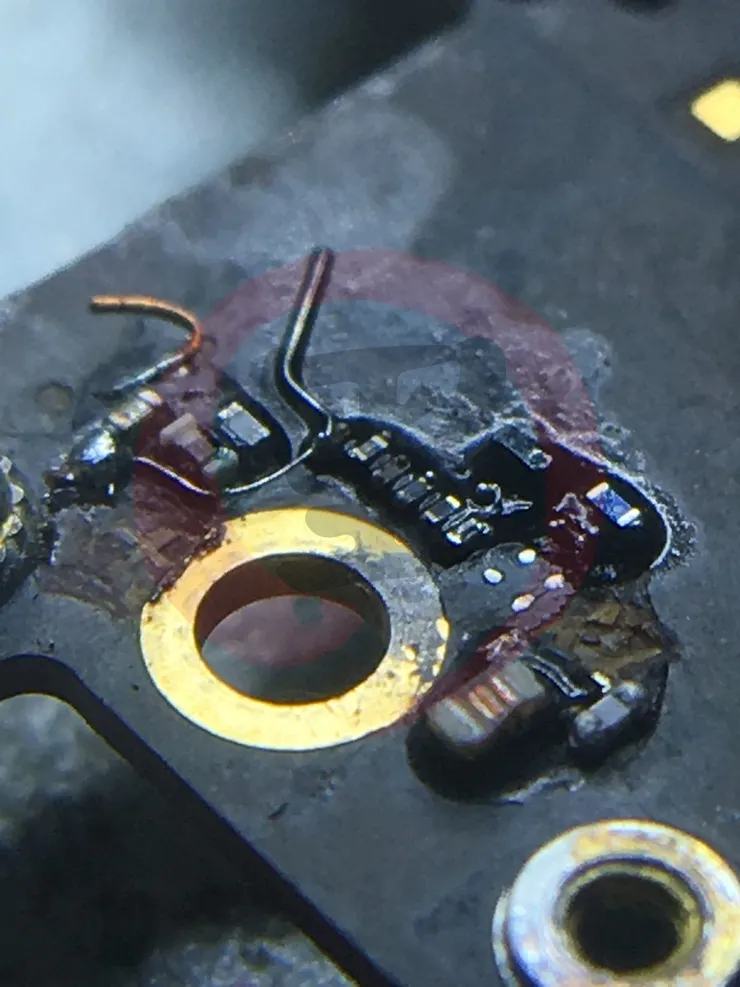

常閉觸點已經完全燒成焦碳，取掉後，做一些繞取飛線（不在詳細說明，只拍個概念圖）

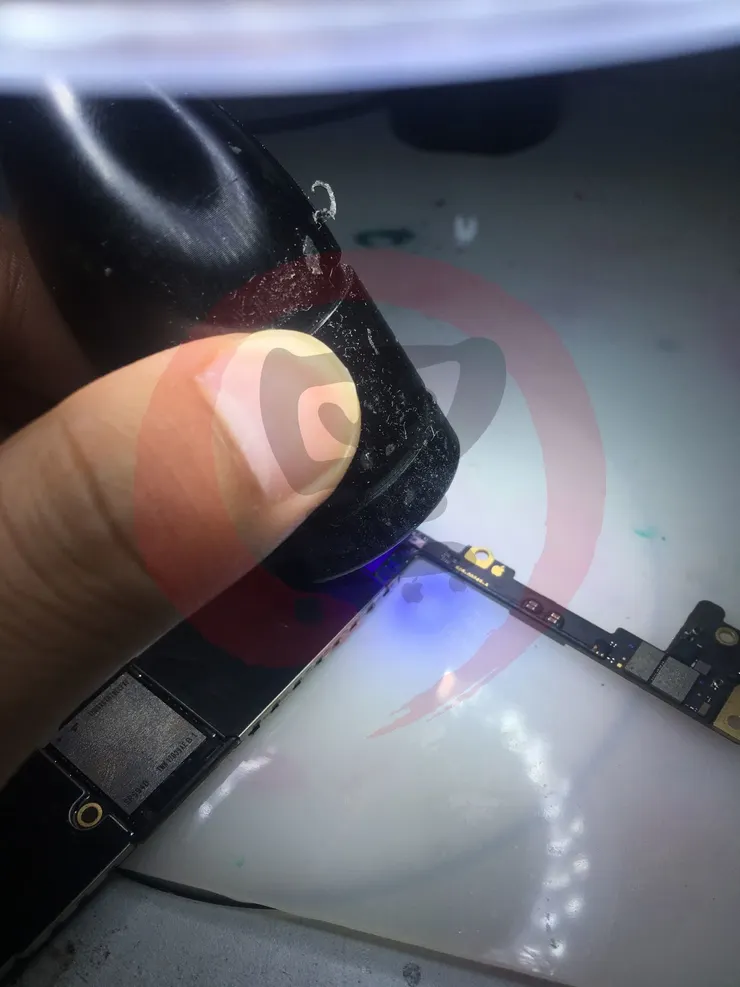

從 WIFI 2.4G 訊號源，刮一點露銅，針對線路排查，確認不是銅軸本身開路，因為前端 OL 已經串連起來了
BL 3G 800Mhz 與 WIFI 2.4G信號部份搞定了，但還有其它問題哦～～（部落格傳不了，放 Youtube）
