各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ANKER 行動電源故障，其實一般行動電源，如果沒有「很特殊的需求」，壞掉就換了吧，維修真的沒必要，我對於電子產品維修廣泛的定義就是，商品價格低於三千以下的產品，就建議直接換新品了，除非有特別的需求在，例如找不到替代品，用的很習慣，不想要換等等的原因
客戶這台是沒有要修，最後讓我扔掉了，這個其實我留者也沒什麼用，行動電源有需要，大多數隨手做一個就好了，不過我們還是來看一下故障吧，描述是說故障燈會亮一下，然後熄燈
其實所有的電源類的產品，外殼都很難開，多數的行動電源是，包含變壓器類的也是，那些產品設計出來，就沒打算再給人開過了，我這也是花了差不多二十分鐘才打開的，內部看起來，算是設計的很整齊了，做工目測看上來，還不錯
固定位置比較多，就是要找一下到底要剪那一條，當然不可能從中間剪，到時候復原太麻煩了

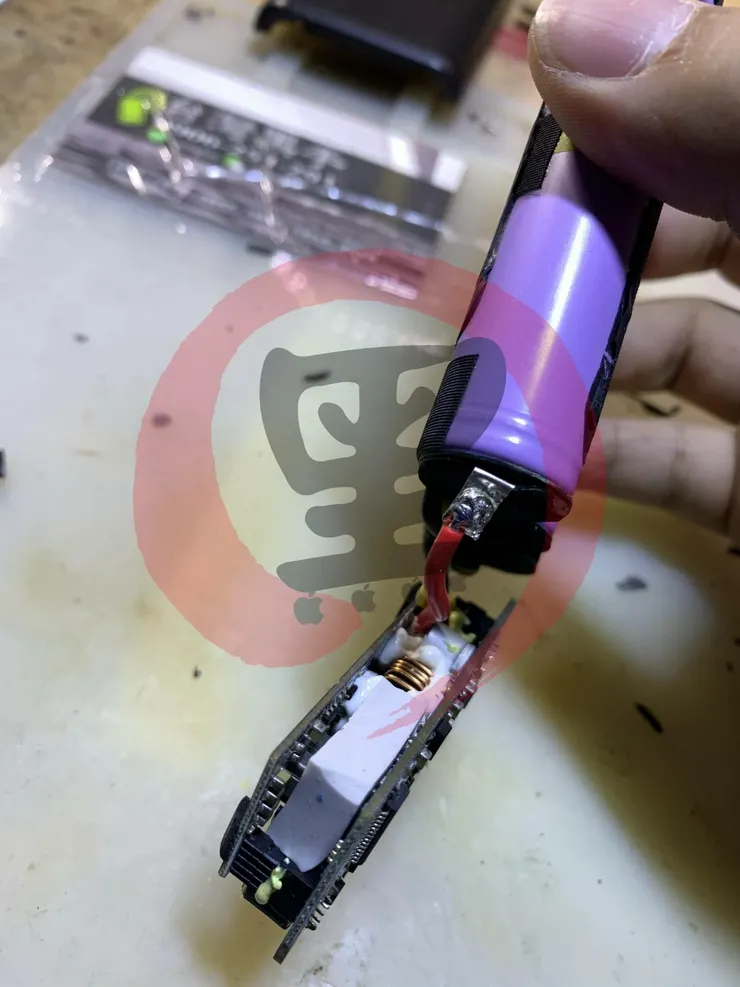

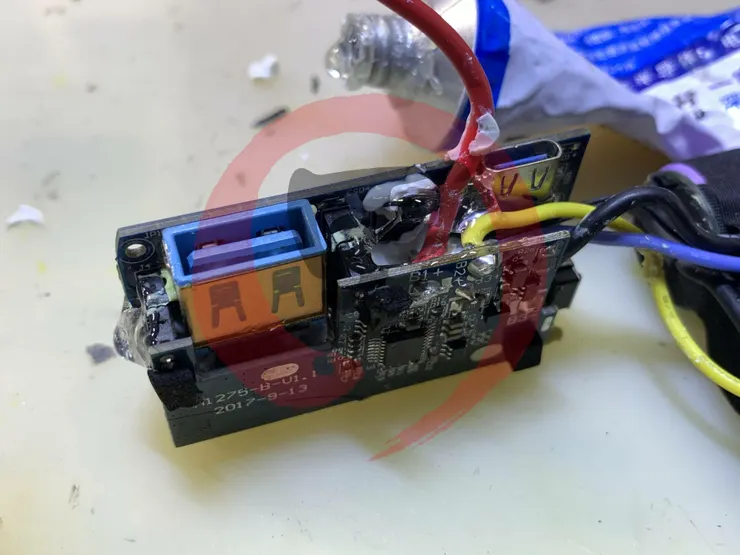

找到電池極片的正負極，用焊鐵點掉就好了，而這個主機板是上下兩層接起來的，這種手法，在行動電源並不算少見，我修過的有很多都是這樣設計的
電源的部份，斷開三處就可以了

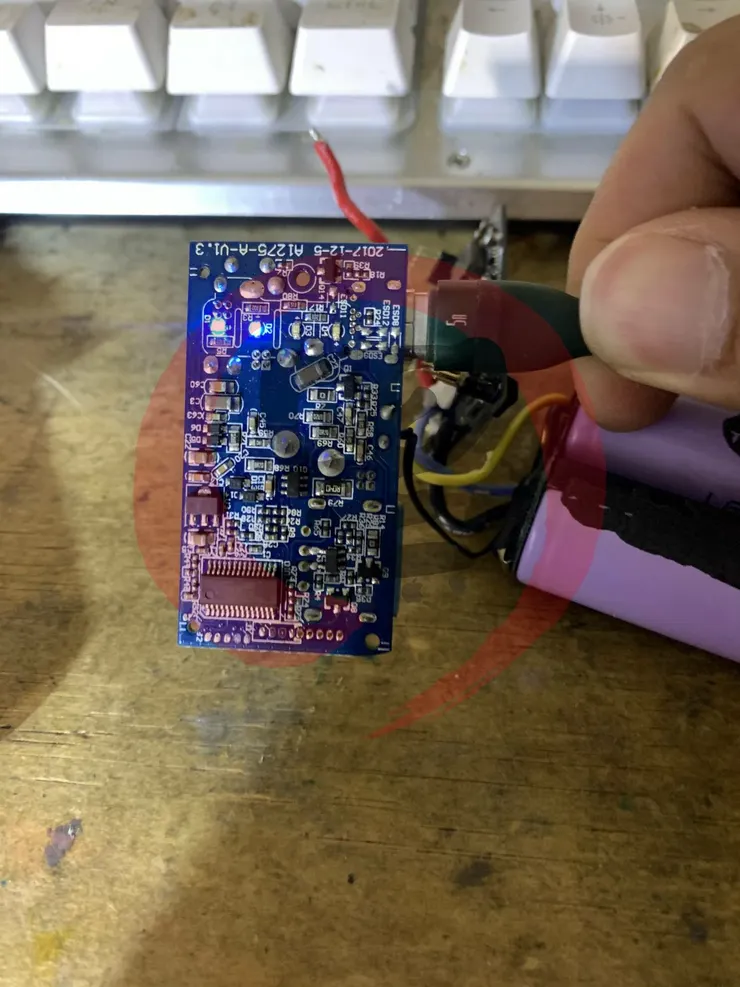

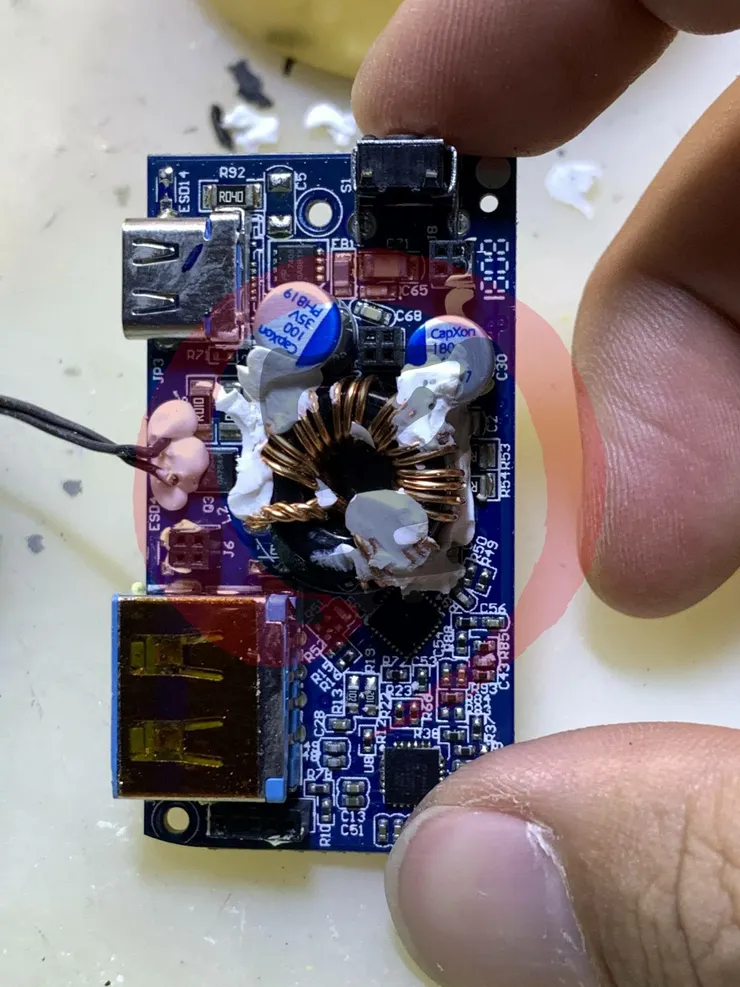

下上層是黏死的，光是分離就花了很大的功夫，內部做工其實還算可以
還有一條測溫的，我就不拆了，接者我就是要先確認，故障的位置是上層？還是下層？
客戶的說法是，插充電燈會閃一下，然後熄滅，這個假設立場就短路進保護，所以我們就用分段的方式，先以短路為目標進行排查
後來就是查到前端進電的位置，有處於短路的異常

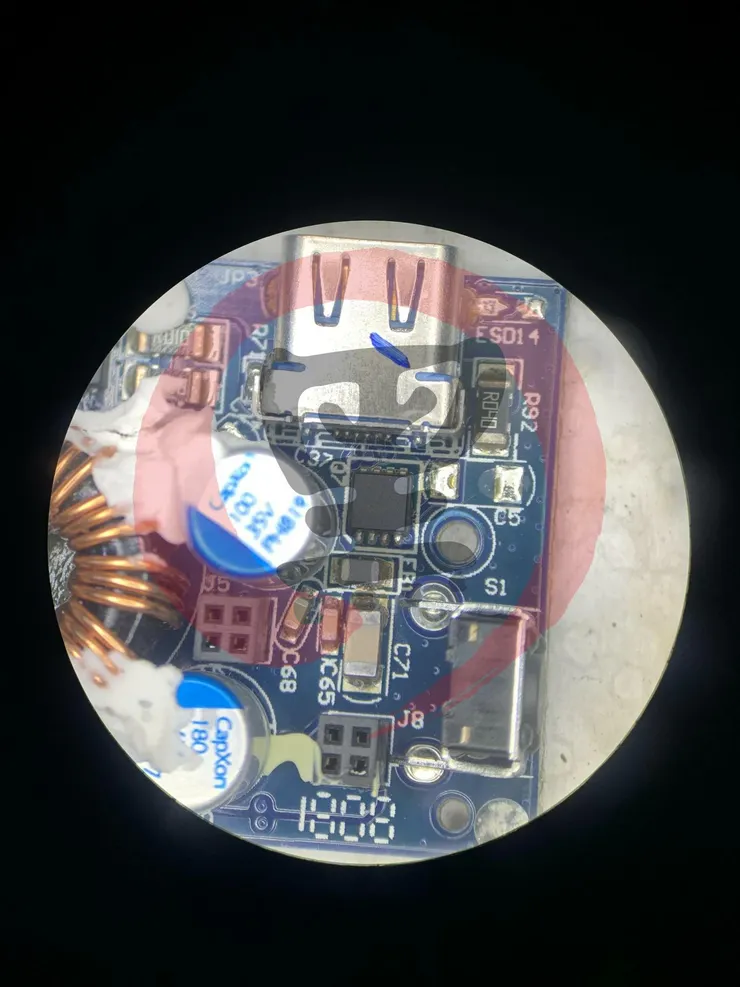

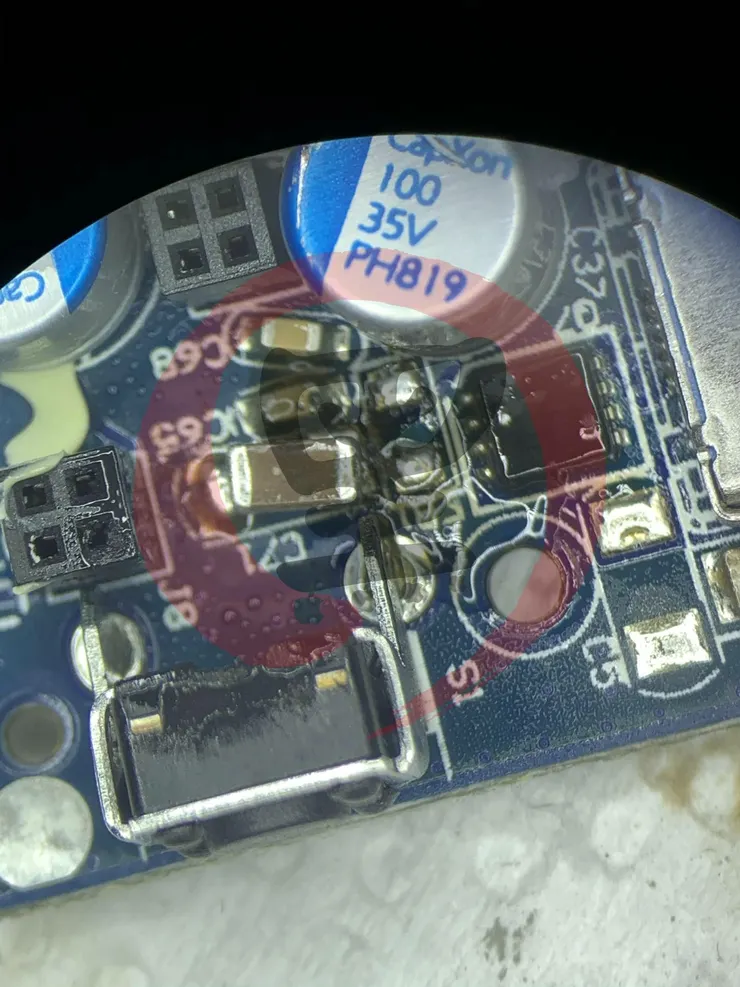

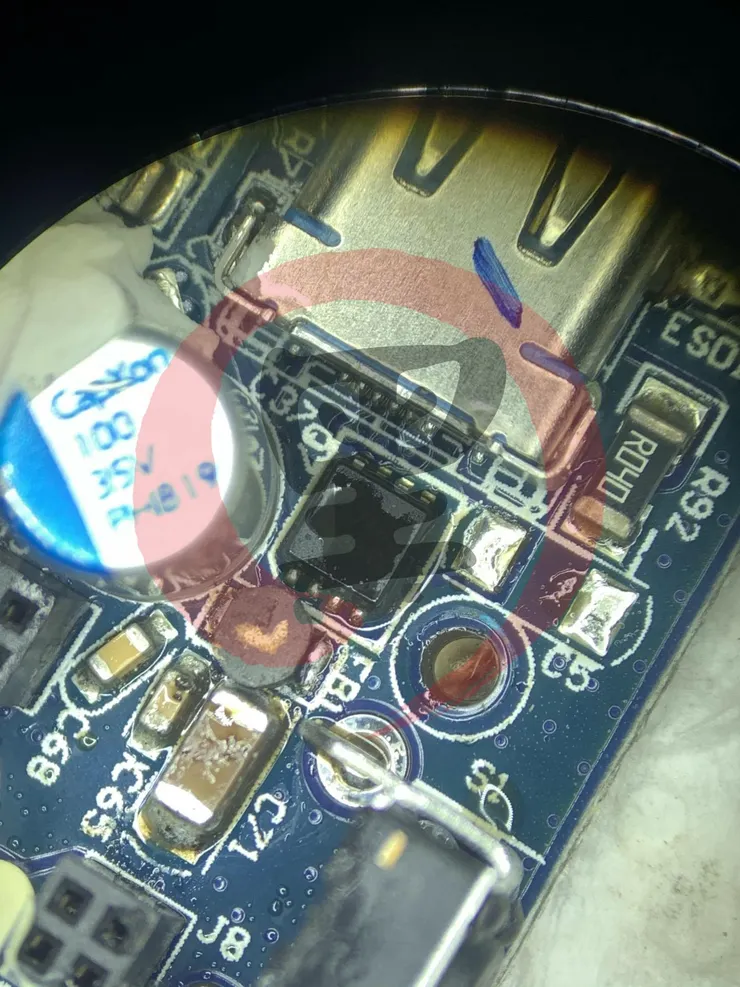

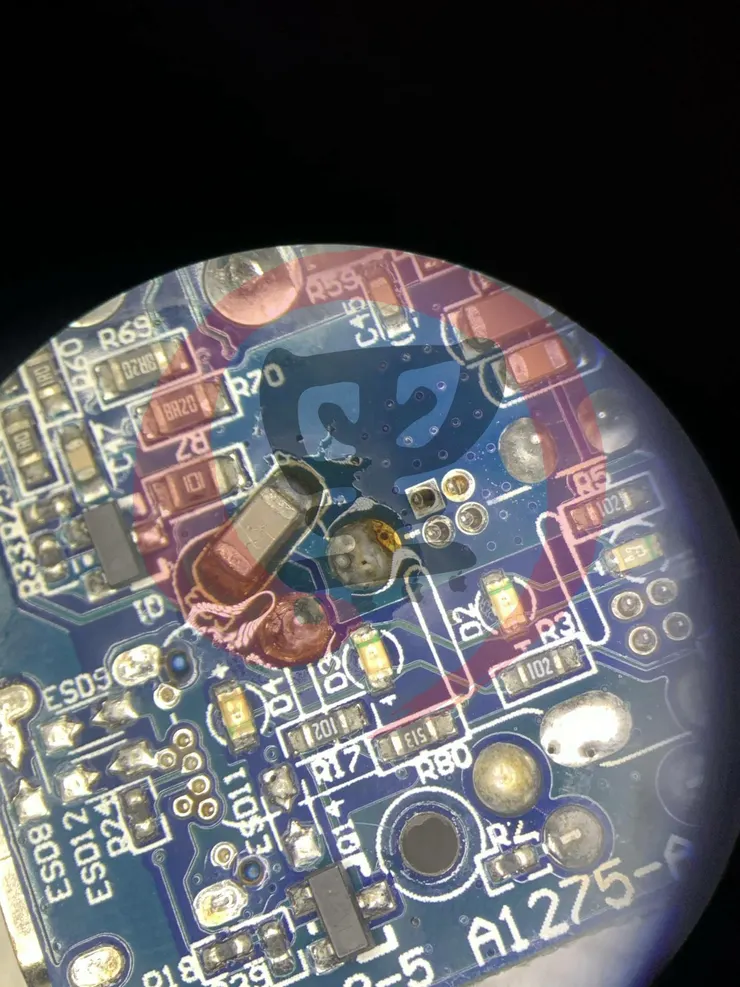

這裡有顆Ｑ管，跟一顆電感，可以看到電感已經變色了，這種電感通常都差不多要壞了或者是已經壞了，只是電路板標的是 FB（磁珠），不太明白是標的不對，還是我的判別是錯誤的
我決定先將故障的晶片，電感與電容一併拆掉，並且更換良品上去，只是這個位置焊接很困難，因為一旁零件太高，烙鐵點不到，用風槍的話又有三個塑膠座子，整體操作有點不太順

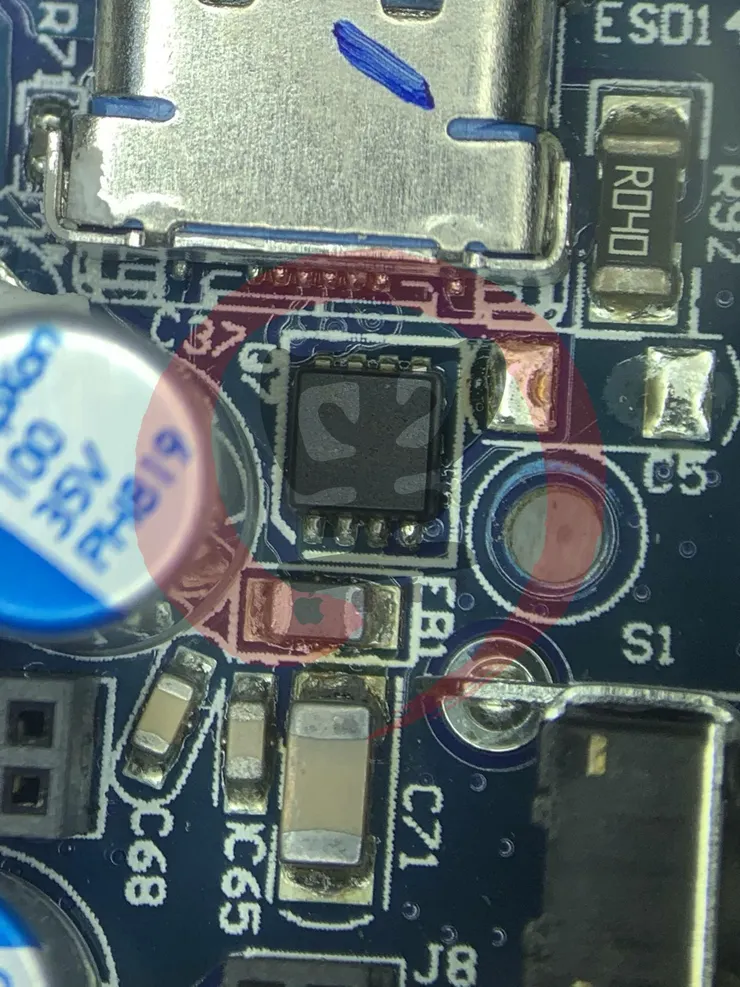

最後還是將Ｑ管、電感、電容都更換好了，耐壓值的部份也有特別去留意一下

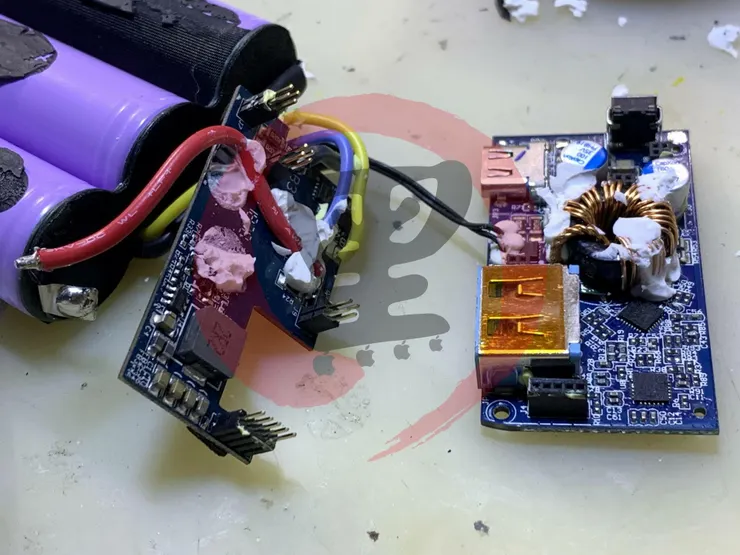

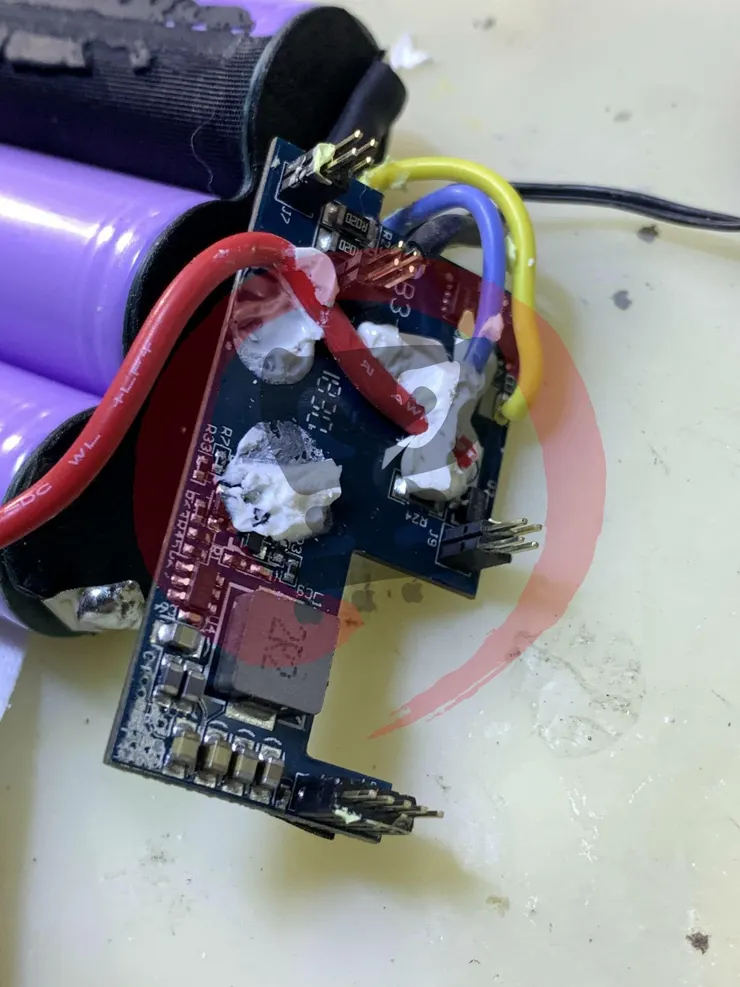

接者就是另一面主機板，部份電容狀態看起來也不佳，同一個回路上的耐壓電容，也都一併做了更換，估計客戶在產品故障後，在短路時長時間通電導致的

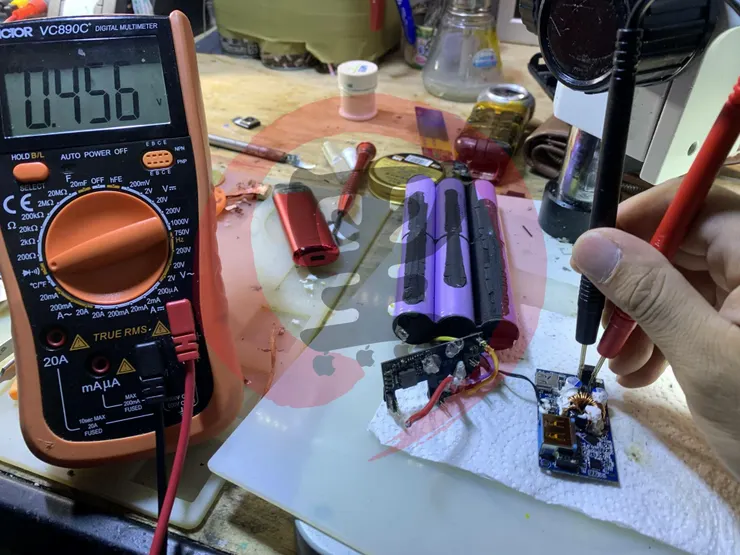

全部更換完成後，測量一下 Q 管對外的回路，數值假定上沒有問題
在空載電池的情況下，插上充電線也可以正常運作了

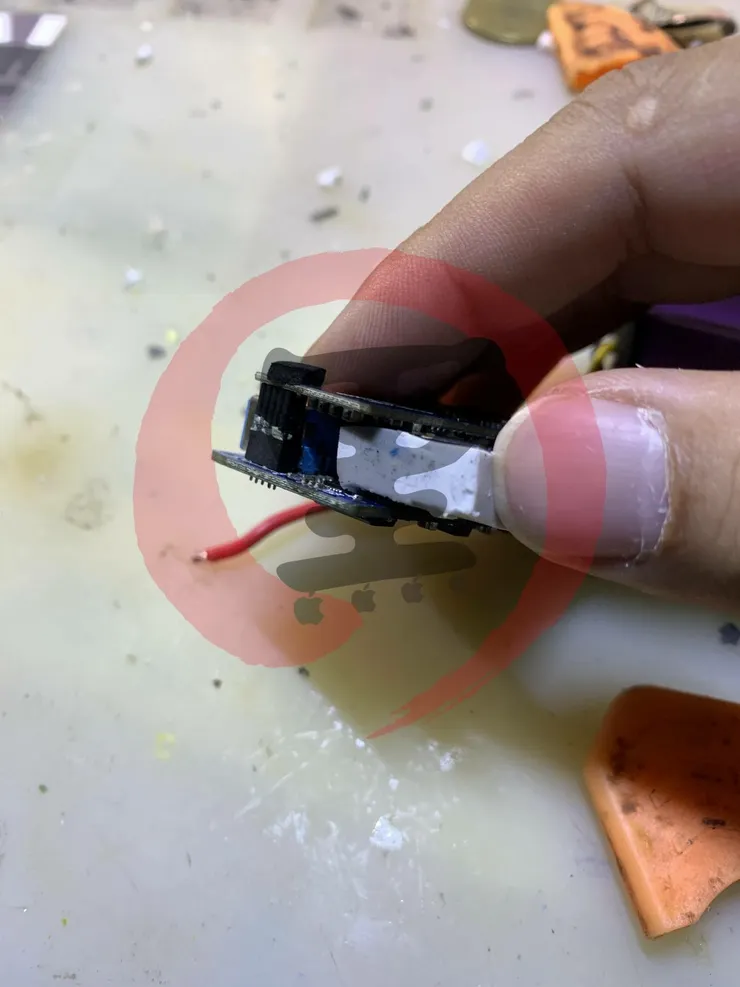

最後將上下層板結合起來，並且中間塞一個填充物，不然主板容易下塌，也可增加散熱能力
原廠用的應該是樹脂類的，我這就不灌樹脂了，用密封膠填補靜待數小時固定即可

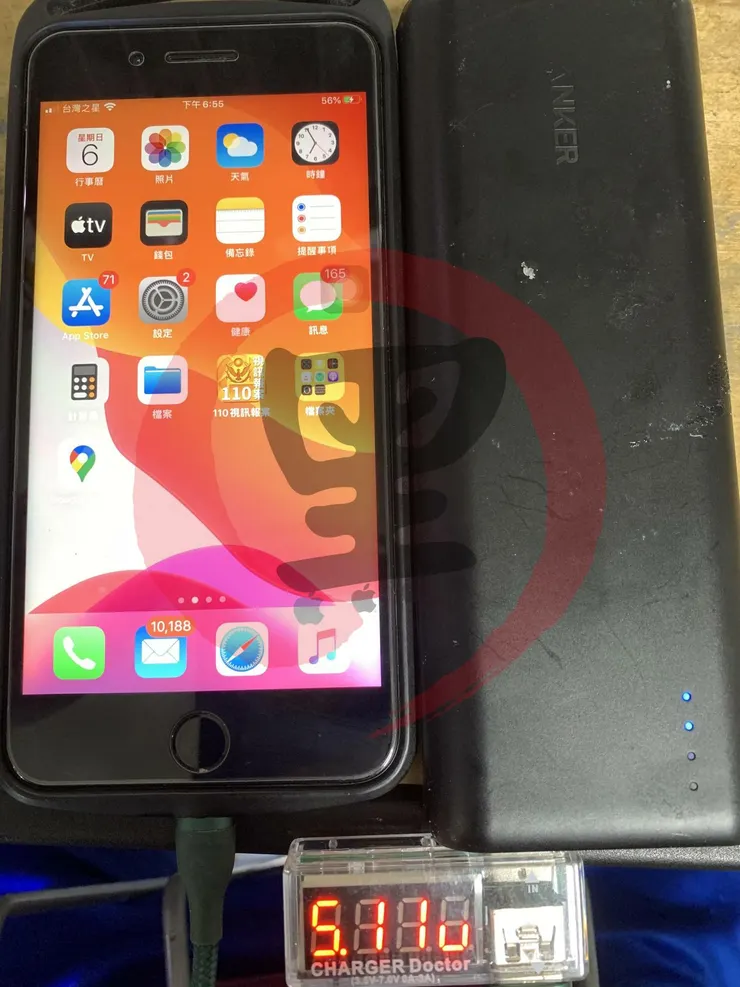

最後裝機，並插上電流表測試充電，修復完成，自己動手，豐衣足食！
