各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 MacBook Air A1466 ，這台是我回收來的，基本上沒什麼在用，我都是用 PC 居多，系統升到 big sur 後來沒多久就掛掉了，一開始看起來只是單純沒有背光的樣子，用手電筒可以看到背景，但大概只會維持1~2秒就關機了
故障大概是這樣，當然這個目前看起來，可能是背光引起的，也就是不管怎樣，背光起碼要先點亮
將原廠電路圖打開，先找到背光電路，稍微看一下電路結構，沒有什麼東西是一張圖解決不了的，如果有，那就在來一張
首先找到背光輸出與反饋的位置，可以測到輸出 25V ，不過這個電壓是持續掉電，也就是雖然升壓是完成的，但會持續下降

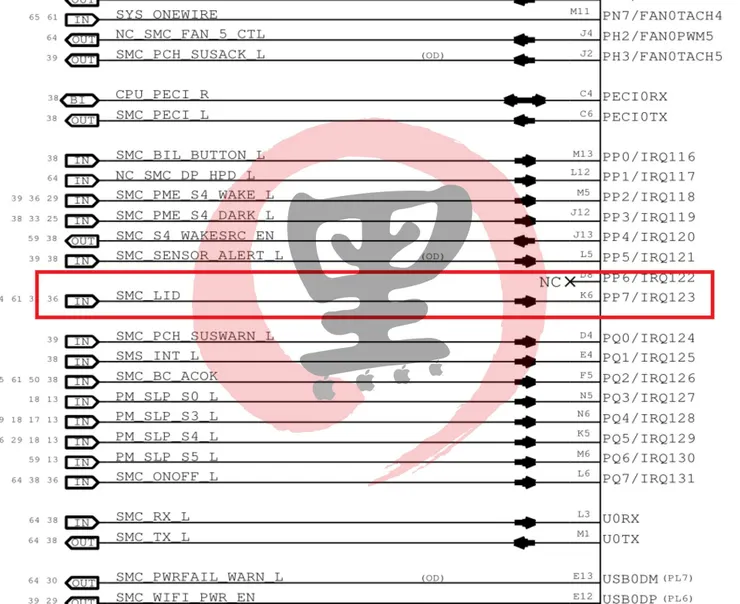

我反覆測量了幾次，確定背光的回路後端應該是沒問題，接者我又重新看了一下故障問題，發現了幾個關鍵，他不是沒有背光，因為開機的時候，沒有聲音，而且鍵盤燈也沒有亮（可以回去在看一下故障影片），加上背光沒有亮，最後自動關機，所以這裡我也不排除是 Embed Controller 的問題，我查了一下 LM4FSXAH5BB 最後查到 SMC_LID / IRQ

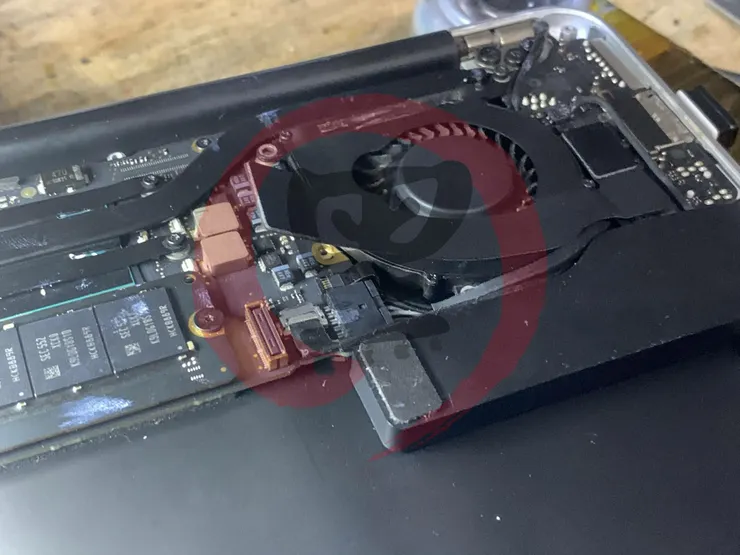

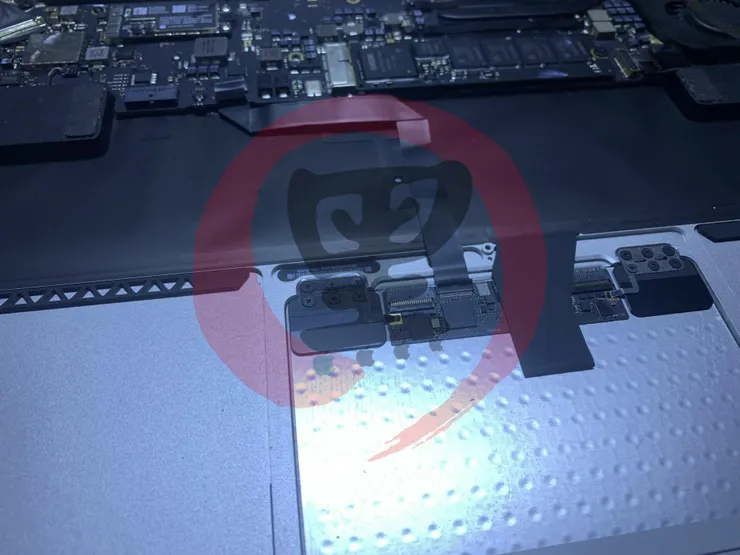

跟者線路查到了小方觸控板
J4800 1PIN 與 J9500 27PIN 相連，最終確認是此於異常，但需要與 J9500 分開測量

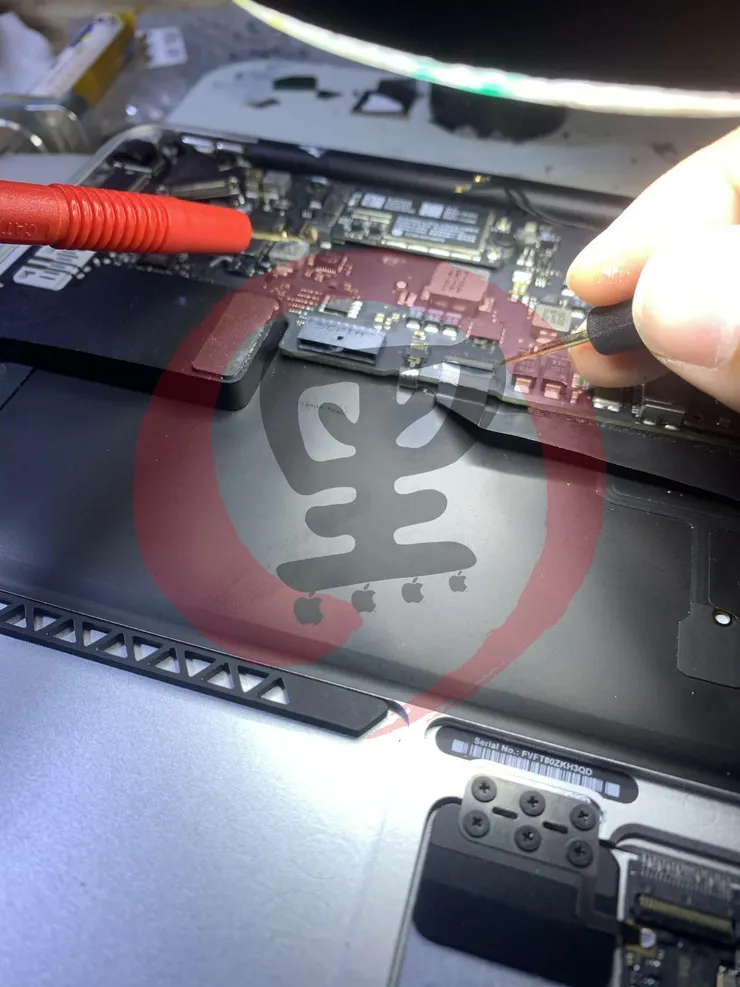

果不其然，經測量發現故障，將下方小板故障修復

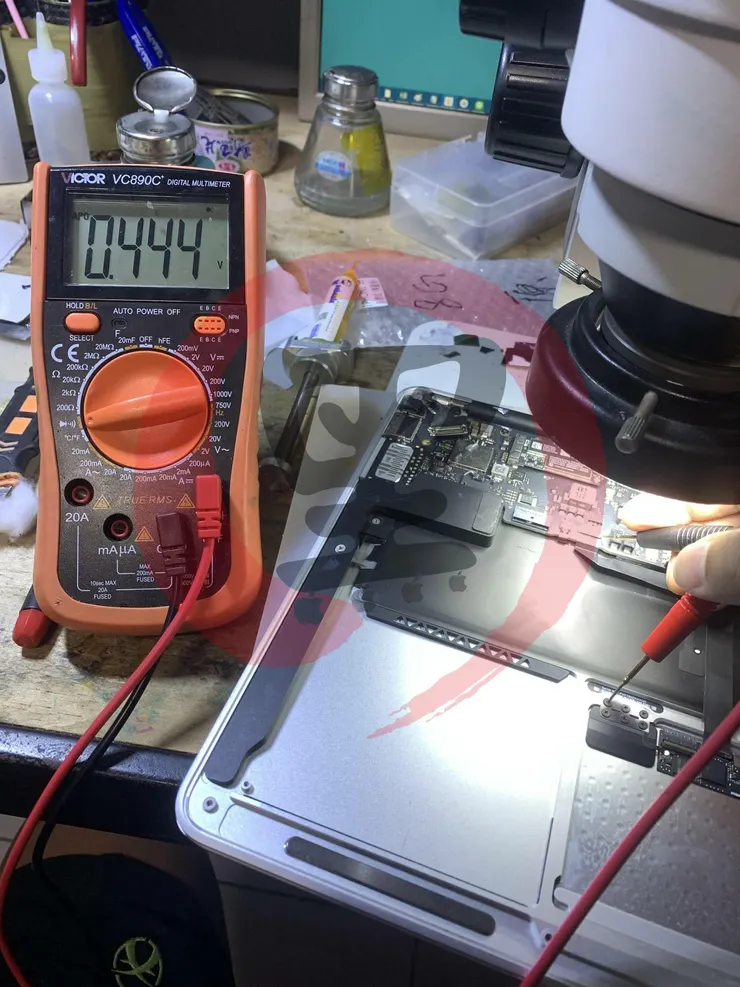

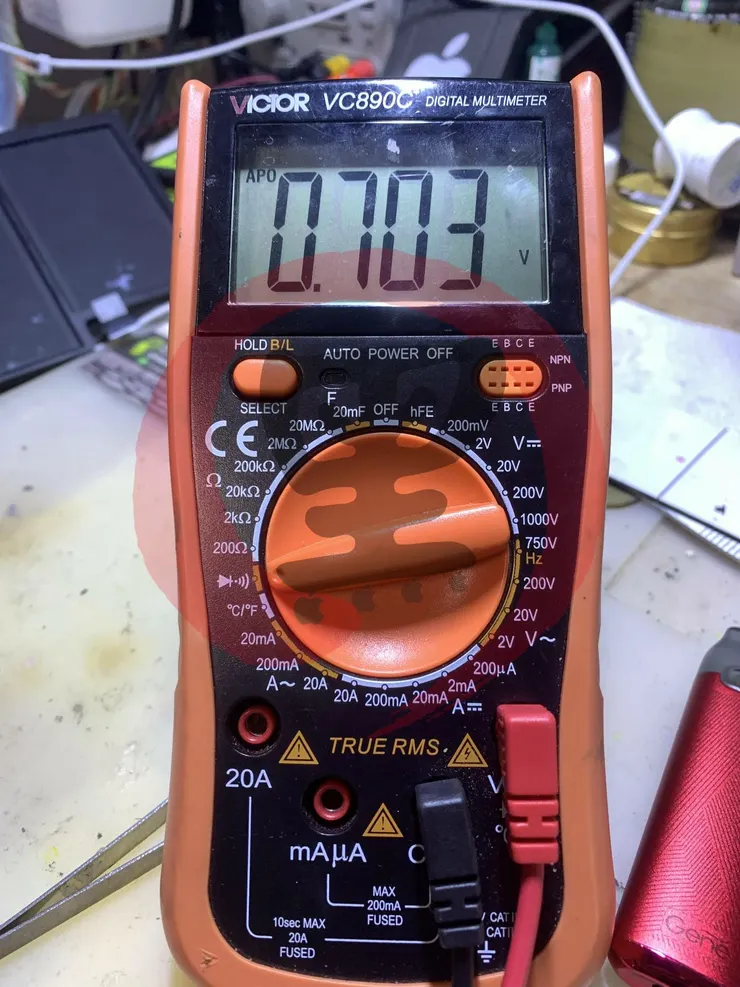

此時是斷開一部份數值在 700 左右偏大，缺少元件假定數值上升，可以判斷為正常
最後在將其它排線組裝回去
在測量一次數值下降回復正常

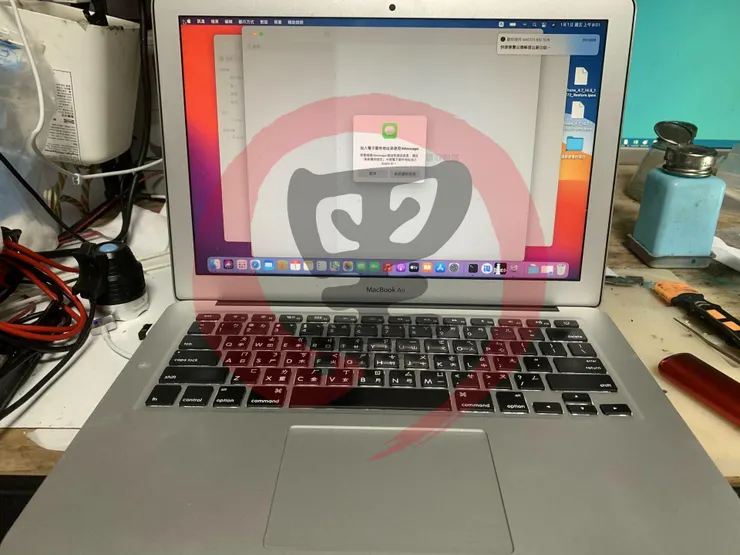

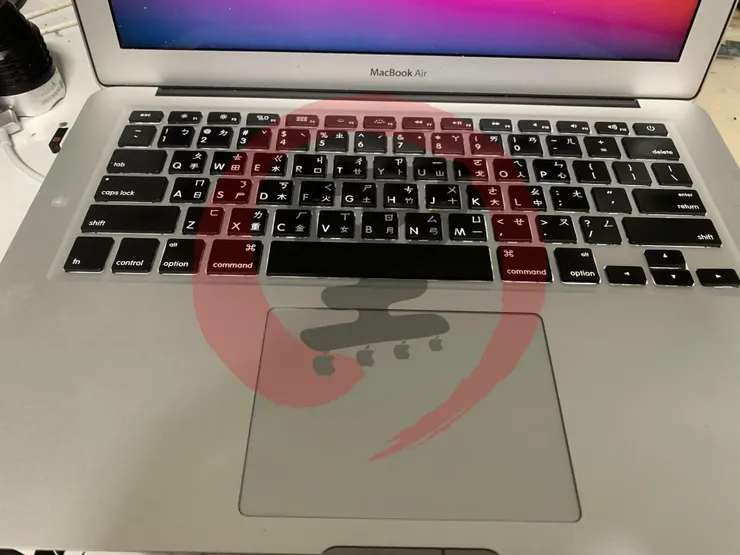

裝機測開，鍵盤燈亮了，聲音出了，背光也出了，也不會自動關機了
所以光是一條線路造成異常，都會有很多故障同時發生，如果修錯，那就白忙活了，完修，自己動手，豐衣足食！
