各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是 iPad9 ,客戶描述是無法開機,這種早期設計的 iPad 其實我不太喜歡拆,特別是落塵的問題

而且還是強化版的,就是液晶四個角落有打膠,我印像應該是從 iPad6 開始,還是 iPad5 就有這樣的設計

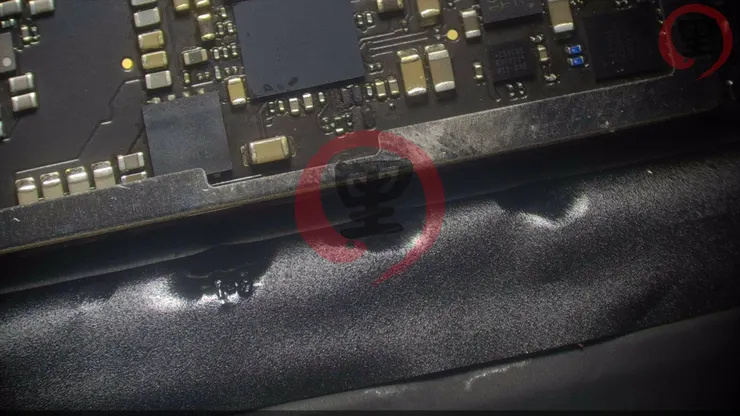

拆機後發現主板有人為動修過的痕跡,就是電池塑膠處有些許融化

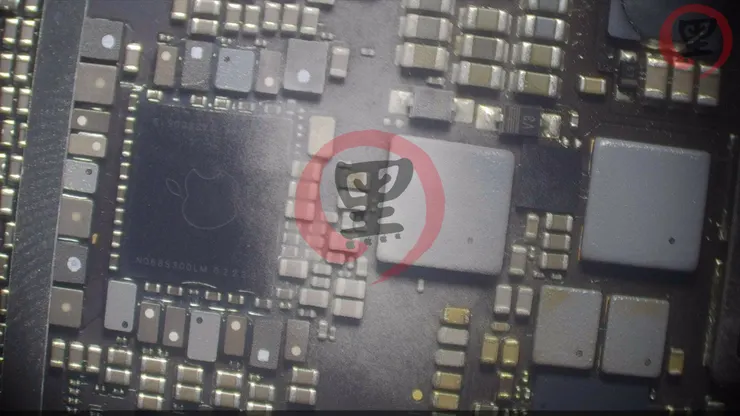

主板上也能看到助焊劑乾掉的痕跡

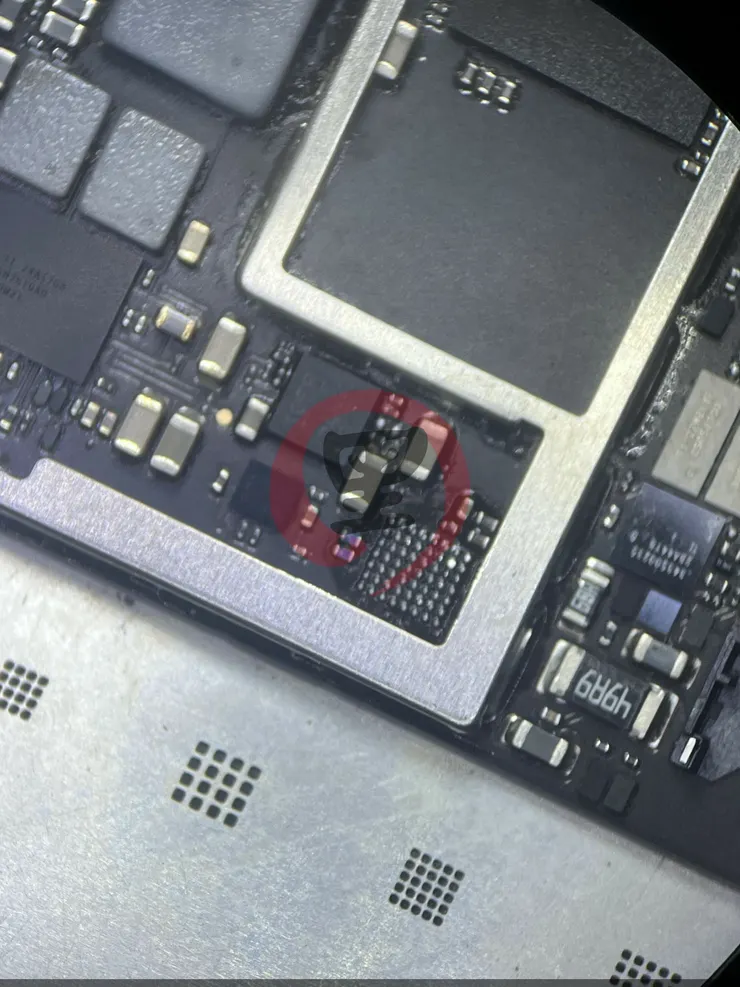

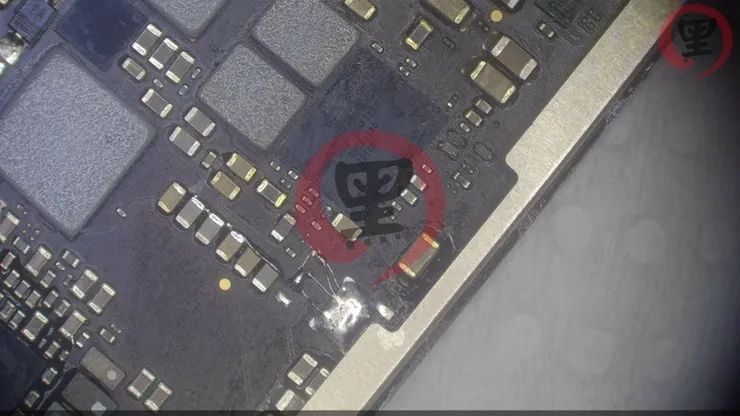

初始故障其實就是一級供電短路,而短路的元件就在這個圖,猜一下是誰吧!

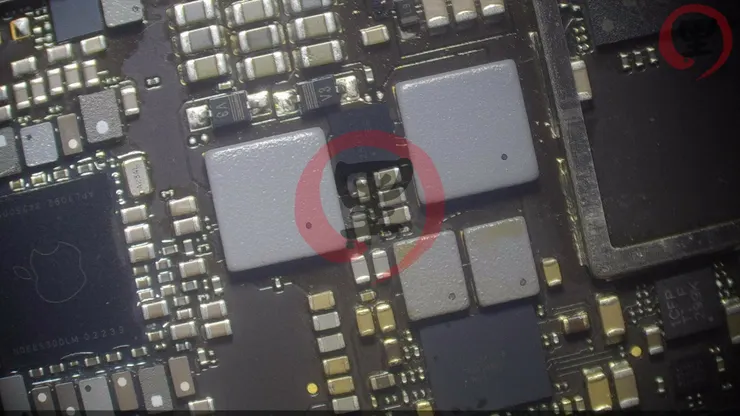

答案就是主供電旁時鐘,右下方的電容,圖片可能看不太出來,因為我用的電流其實不大,只有 1A

有些許變化我就能看的出來了,電流大不大,對我來說沒什麼意義,短路的部份處理好,我就開開心心的去裝機了

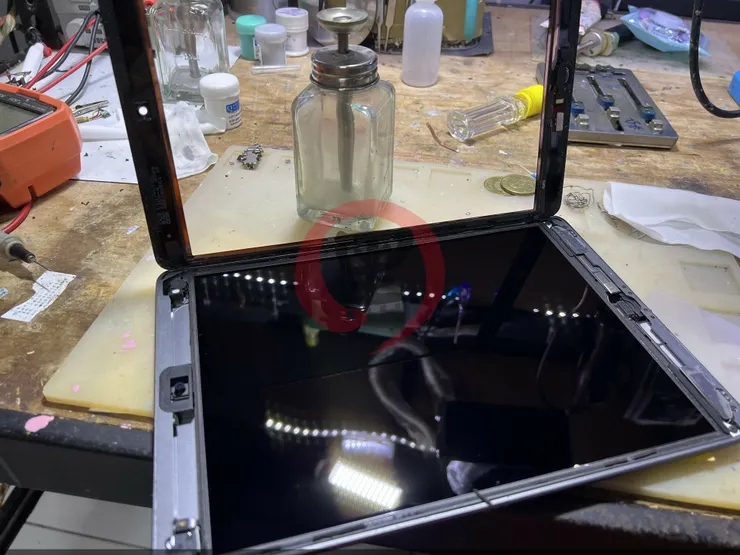

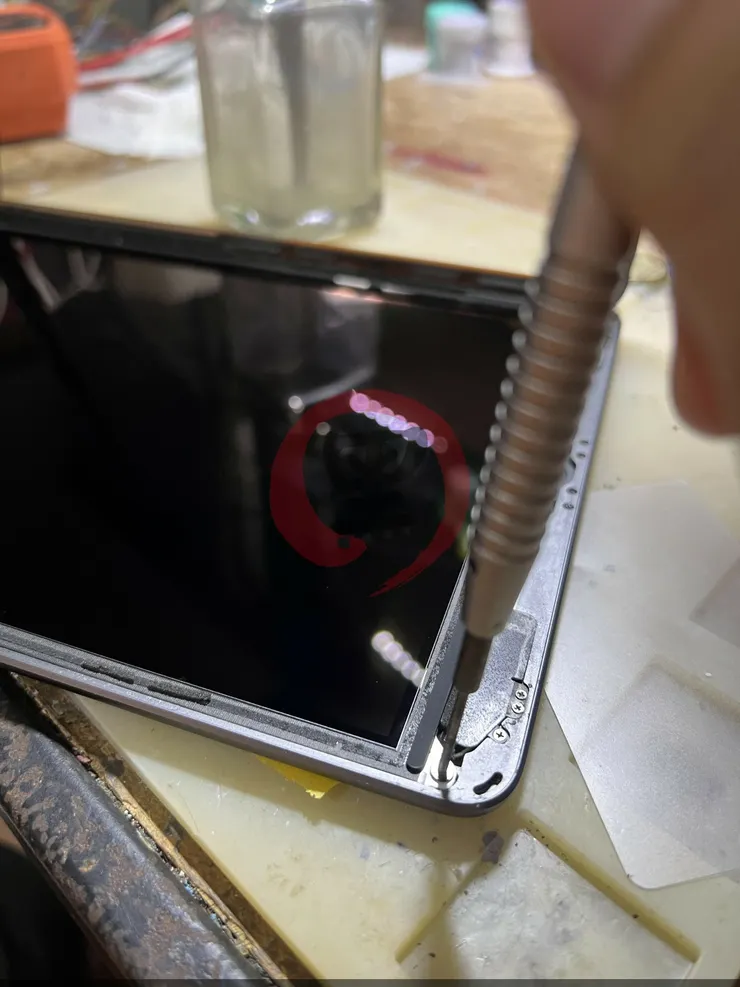

螺絲扭的差不多,上膠前測了一下全機,發現它居然不能充電,測了一下匯流排電壓沒有問題,有懷疑了一下 USB 是不是有問題,拆下來量一量沒發現異常
iPad9 的充電電路,大多都跟 iPhone 12 共用,就算壞掉,也還好,現場料板都還是很充足的

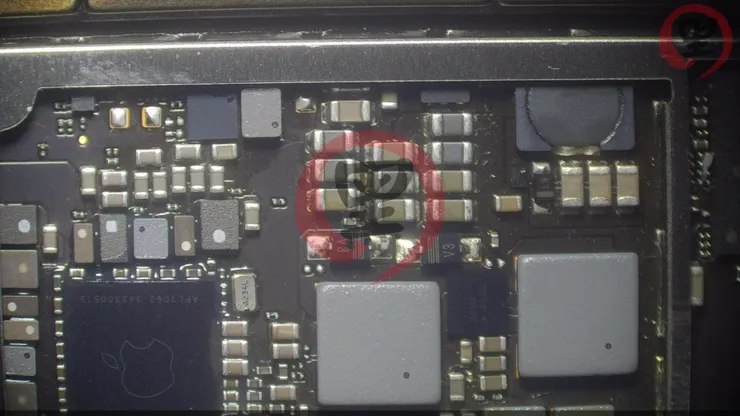

一開始在匯流排控制器跟充電管理晶片,這裡量了很久,沒量出個所以然,後來把主板卸下後,空載電池,插線,量電池座正極是 0.7V 左右的電壓,這時候就知道,查錯路了

回到場效電晶體,確認閘極偏壓正常,並拆下來測了一下,針對順向與逆向,各送電一次,確定控制電場區有問題

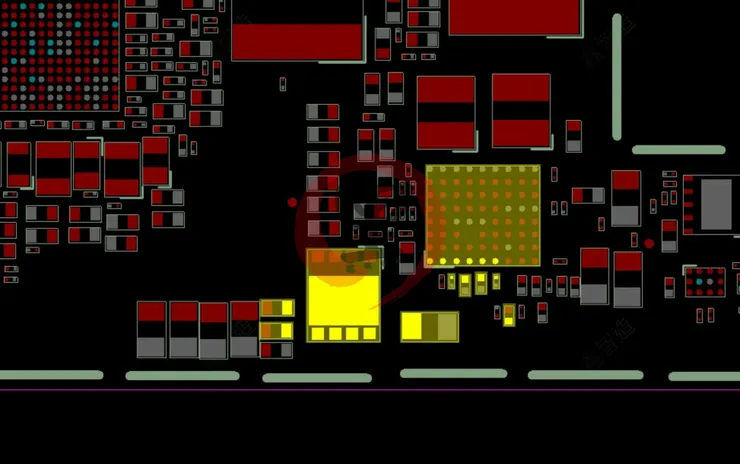

前腳才說這裡的充電電路跟 iPhone 12 共用,後腳就來了一個不共用的,找了一條線,將主板上旁路、源極與汲極的位置,串聯了起來

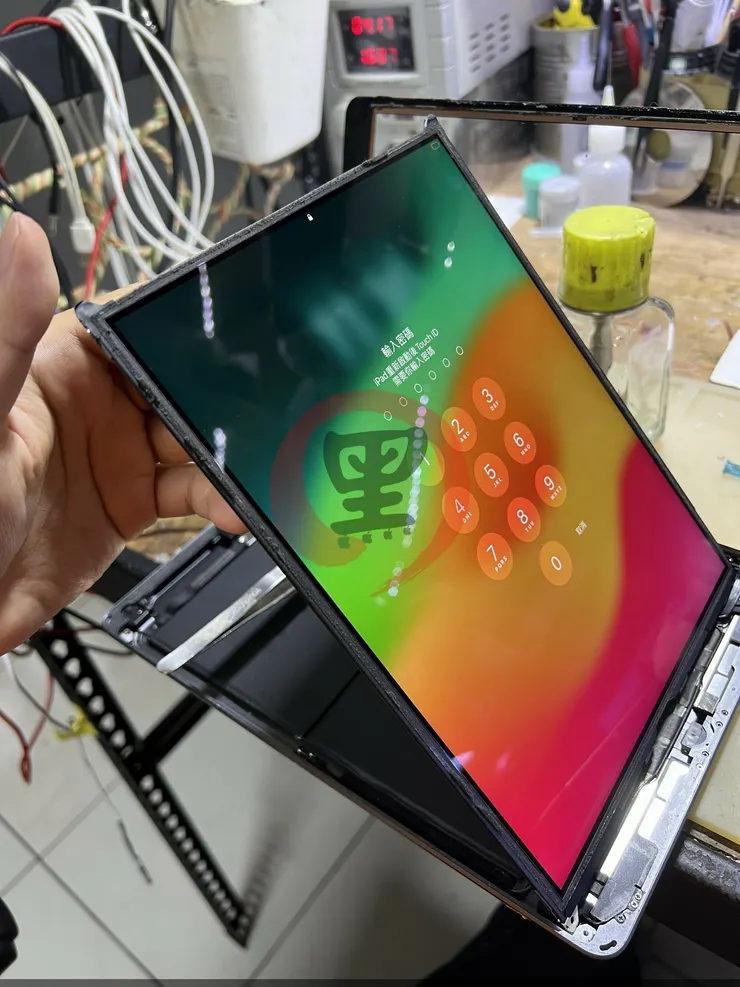

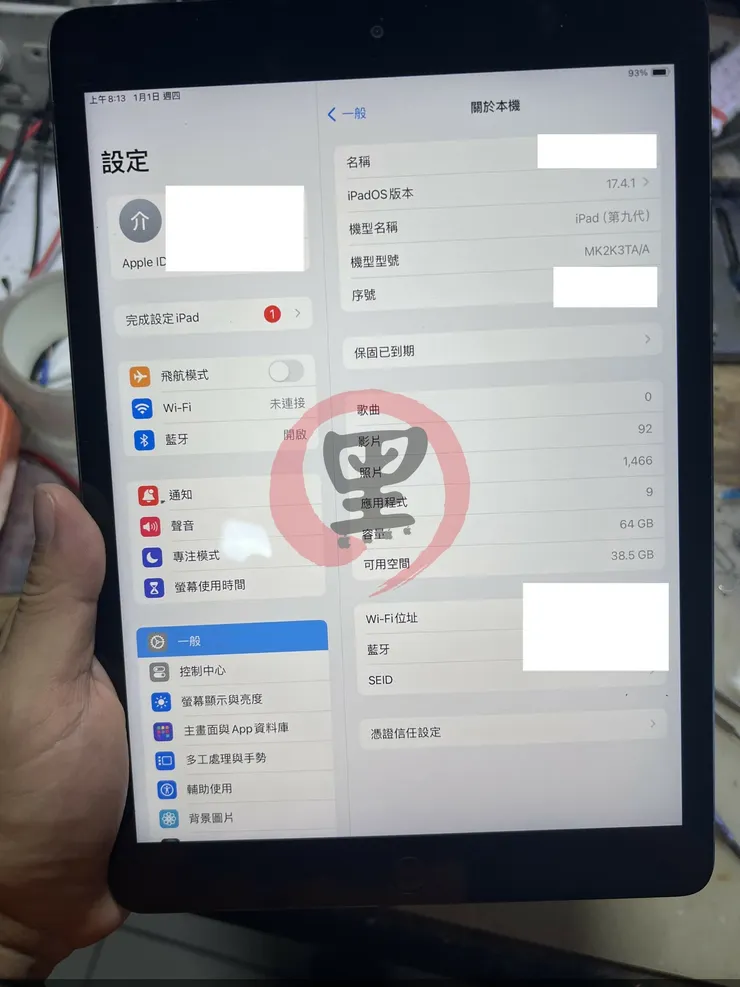

搞定,收工,自己動手,豐衣足食!
