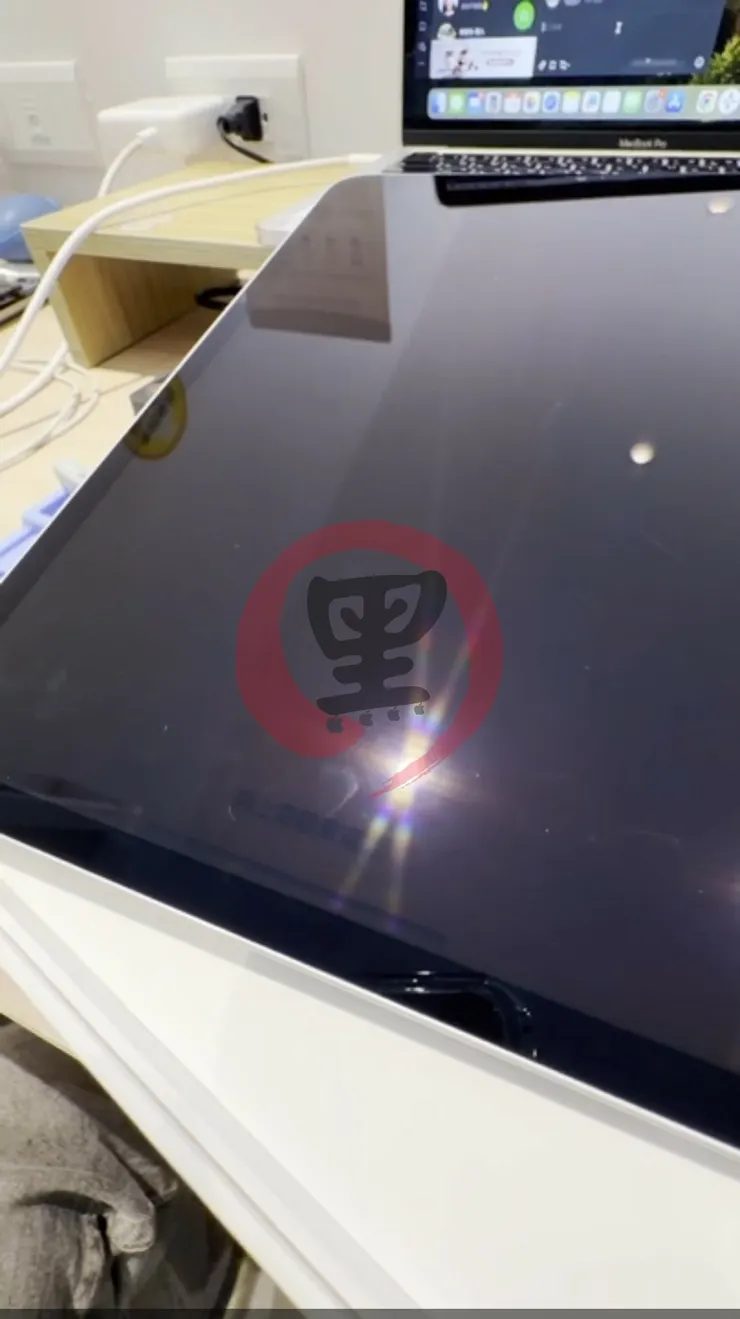

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台，疑似浸水的 iPad Pro11 四代機款，算是比較新款的機型，客戶描述碰到水後是能使用，但後來好像就開始不能觸控，再來就背光都消失之類的，從圖中只能看到很暗的畫面，所以確認顯示是工作正常的

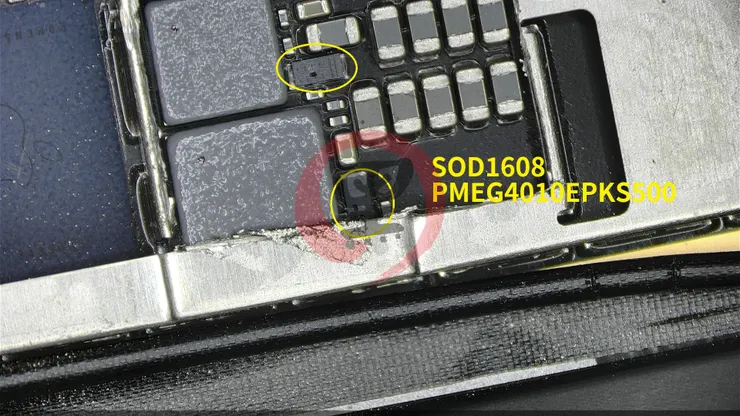

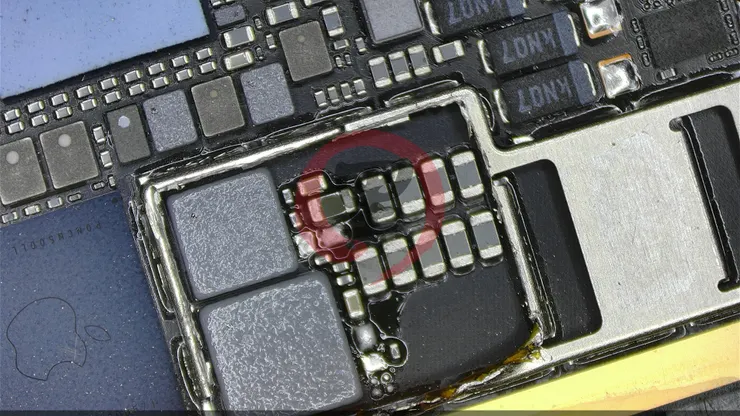

因為這個 iPad Pro11 4Gen 沒有電路圖，只有 PCB 的連連看，所以我就不放電路圖了，部份資訊我就直接打在上面，或者文字描述，首先能看到有兩顆續、分流的二極體，上面是穿孔的，可以理解就是損壞狀態，這個測都不用測
因為我手邊，並沒有這個 SOD1608 的元件，這個二極體是 40V 1A 按參數來講，是有零件的，但就是封裝不對，所以我需要用其它的方式，將兩顆蕭特基二極體補上

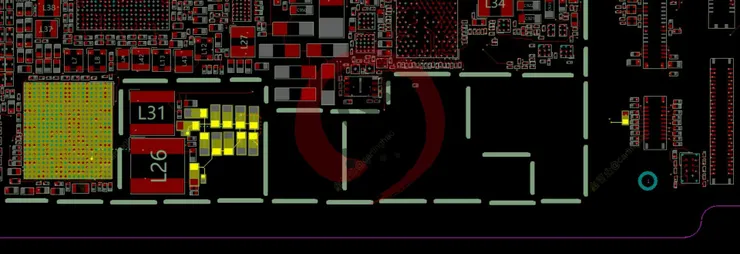

從 PCB 可以看到，由供電晶片輸出的 LED OUT 到兩顆蕭特基二極體，進行續流與分流，若手邊沒有剛好的一模一樣的二極體，也沒拆機的，要替換也行，但不要換到一般 PN 結的二極體，其實這個電路，一顆二極體也可以工作，二顆主要是在調節時的分流

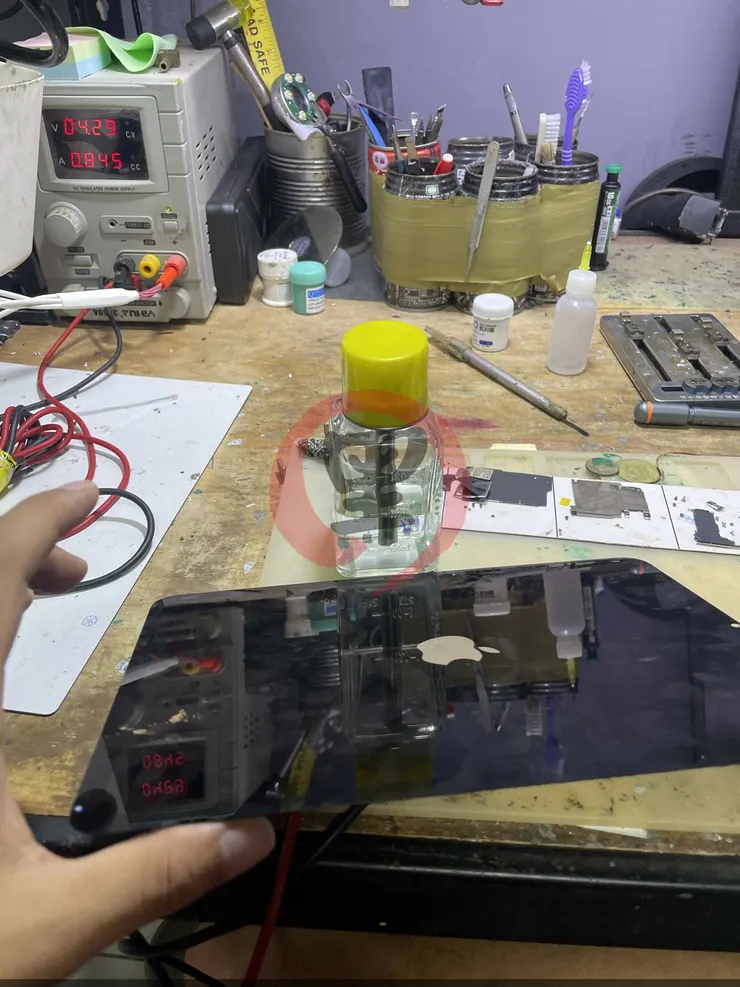

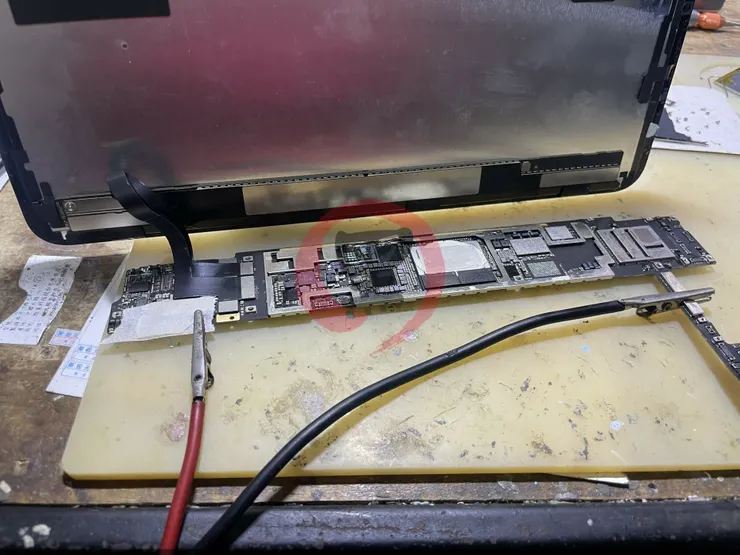

最後我找了其它的二極體接上線路，測開機就亮了，原本以為只有一個故障，後來高高興興要去收錢，才發現，還有一個觸控吶
這個觸控就難修多了，一般 iPad Pro 的觸控，有一個常態的觸控故障，就是 TOUCH 15V 短路，但我測了這台，二極體值正常，都沒短路，我很難過—＿—

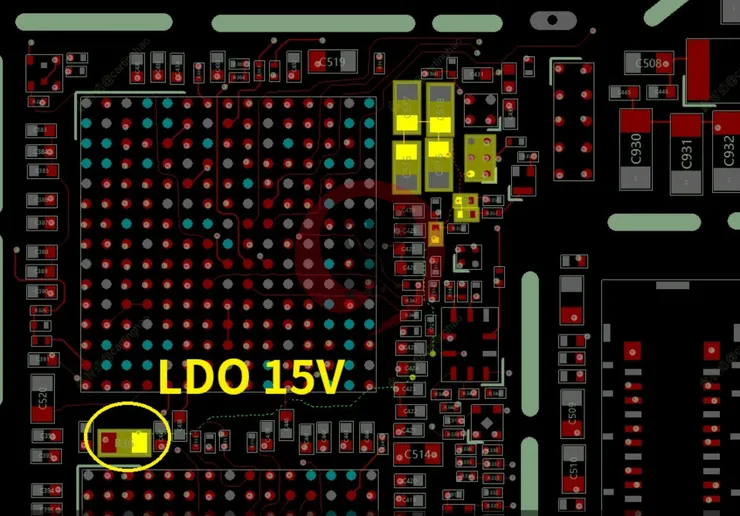

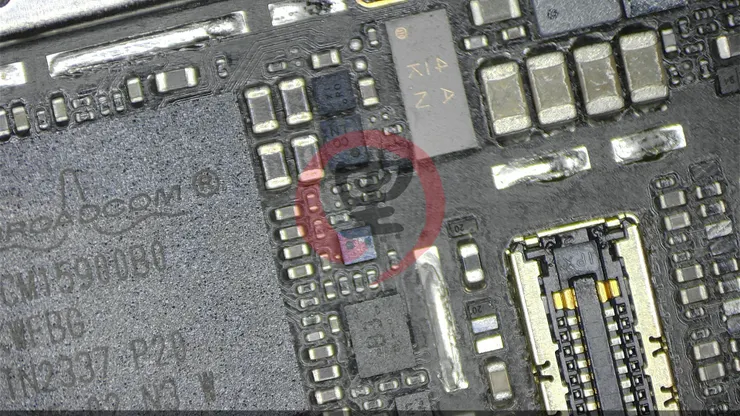

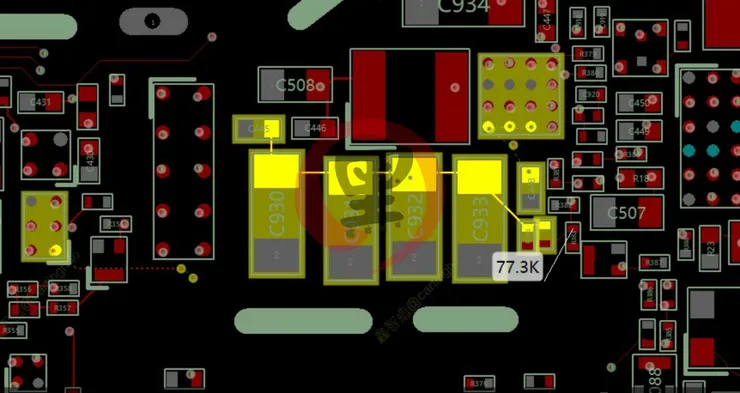

在沒有測量的情況下，我先將 LDO 15V 的晶片更換掉（印絲CQ開頭）的那一顆，它的主型號是 ADP7112 封裝是 WLCSP ，這個我修 Mini6 的時候進過幾顆，所以就直接更換上去了
但是換完之後，依然沒有工作，我測量了一下 LDO 15V OUT 是沒有電壓的，由於這路 LDO 它不是升壓，他是穩壓，所以代表前面應該沒有電壓？我往前在看了一下，前端的升壓待機是沒問題的 4V（跟隨B+）

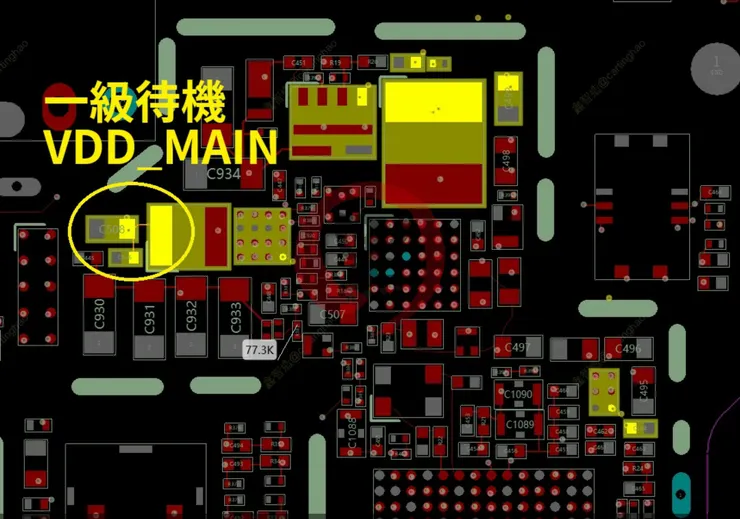

但 VDD_MAIN 進電後，BOOST 就沒出電壓了，不是沒升壓，是沒電壓 0V ，這顆晶片主要的功能，是將 VDD_MAIN 進行 BOOST 輸出 15V ，主型號是 SN1705004A0

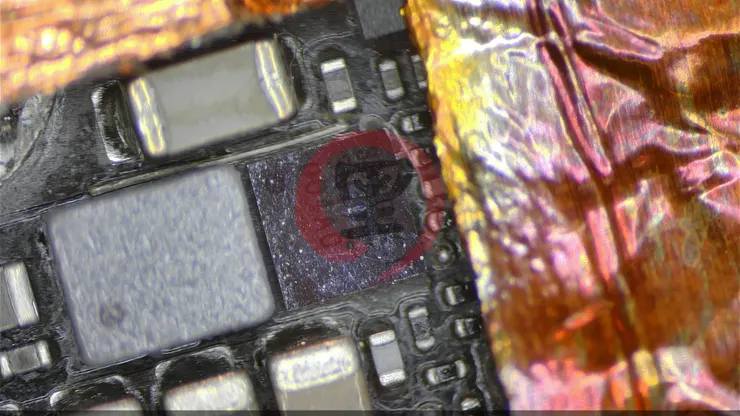

就是中間這顆小小的，旁邊有調節用的電容、電感、下拉電阻與場效電晶體等，這樣的情況可能分為幾種
（一）沒有電壓
（二）沒有升壓
（三）升壓不足
雖然都屬於不工作，但維修方向可能會差很多，目前是屬於沒有電壓，用示波器測過，確定它是【沒有工作】，而不是沒有升壓，沒有升壓代表升壓條件不足，但有啟動信號，而它是完全沒有任何起伏的那種

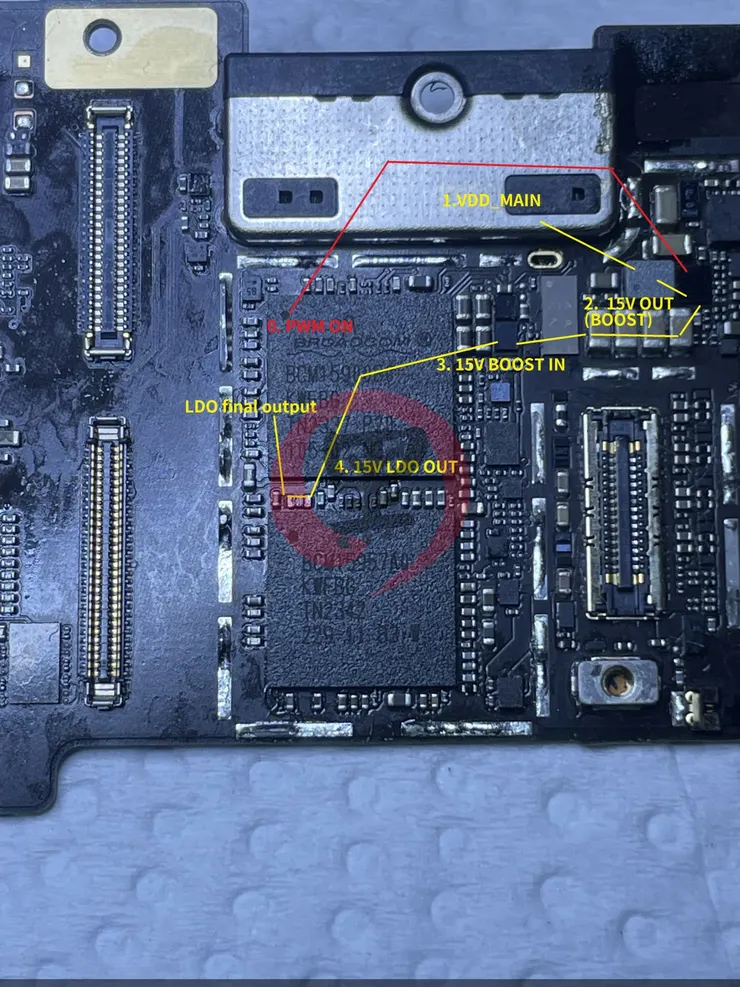

這就會考慮到另一個問題，觸控電路其實是這樣的，在未開機時 B+ 的供電轉換 VDD_MAIN 會先給到觸控 SN1705 進行待機，而開機後，會由觸控主控晶片發出 PWM_ON 的開啟信號，給到 SN1705 進行升壓調節，當 SN1705 接收到後，會將 4V 進行 BOOST 15V 輸出，但這 15V 不是直接給觸控的，這個 15V 會在給到 ADP7112 進行穩壓調節，而調節的依據會從 ADJ 分壓來進行調節，所以 ADP7112 的電阻很重要，如果數值跑偏了，會造成 ADJ 分壓異常，就會造成 LDO OUT 的電壓異常，換一種理解方式就是，它就是一個可調式電阻輸出電壓的概念.......
雖然沒有電路圖，不過依目前的講解，大概可以知道問題在那，不是沒升壓，也不是沒有 BOOST 或者 LDO 不工作，就是 SN1705 沒有收到，觸控晶片來的 PWM_ON ，所以沒有工作，換成簡單的說法就是，你手上有一桶水，你的工作就是把水倒下去，但現在沒人跟你說，你可以開始倒水了，所以你就一直站在那裡，但你沒壞，你底下的人也沒壞，是下指令給你的那個人壞了，而觸控晶片有兩顆的，一顆是主控，一顆是副控，主控要先工作，副控才工作，如果不確定那顆是主控，只要看 SN1705 的 PCB 對應的那一顆晶片就是主觸控了

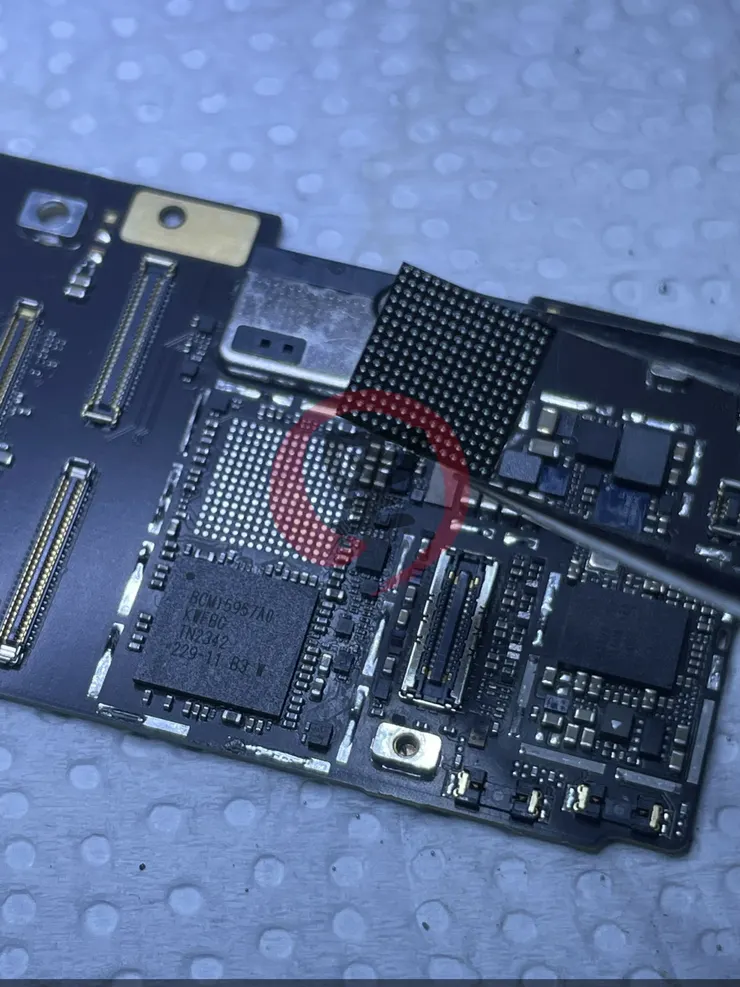

更換好主觸控晶片後，測開機就可以量到 15V LDO 了

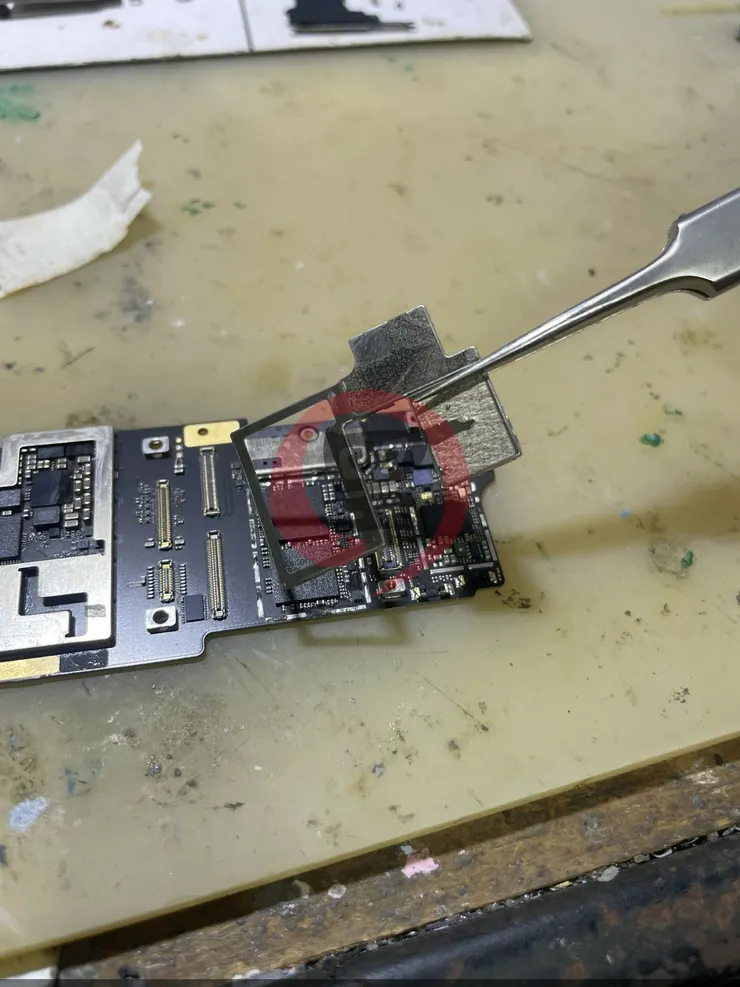

最後裝回鐵框

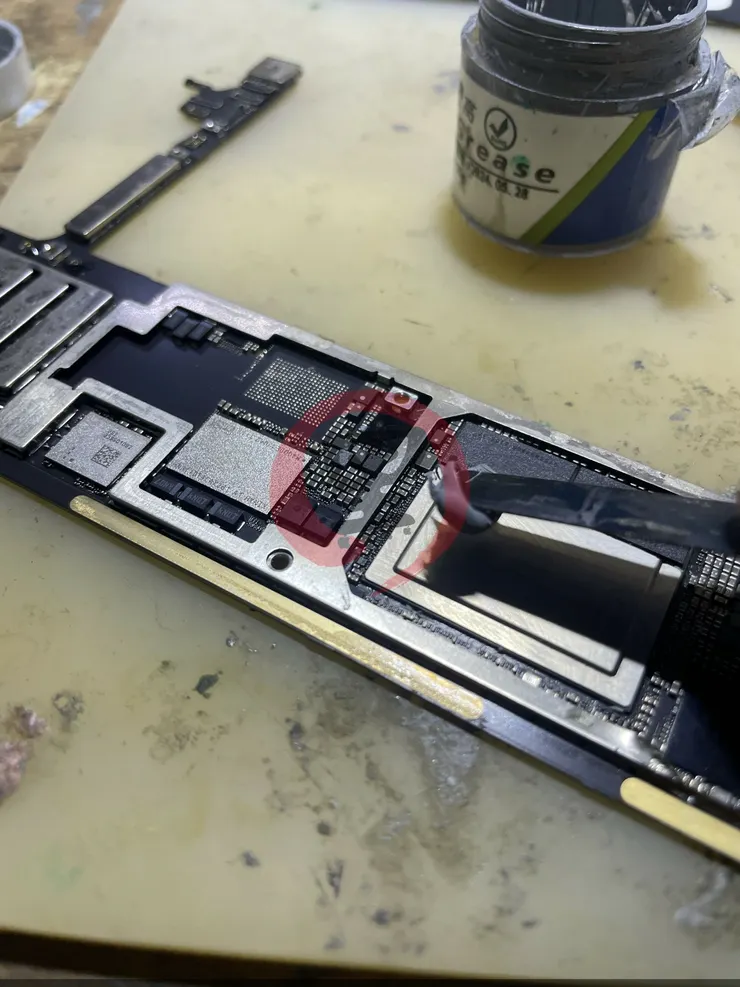

最後補上散熱膏，當然還有一種可能，如果主觸控換完，依然不發 PWM_ON ，那就要考慮到 SOC SPI 了，如果真走到這一步，那就很難修了.........

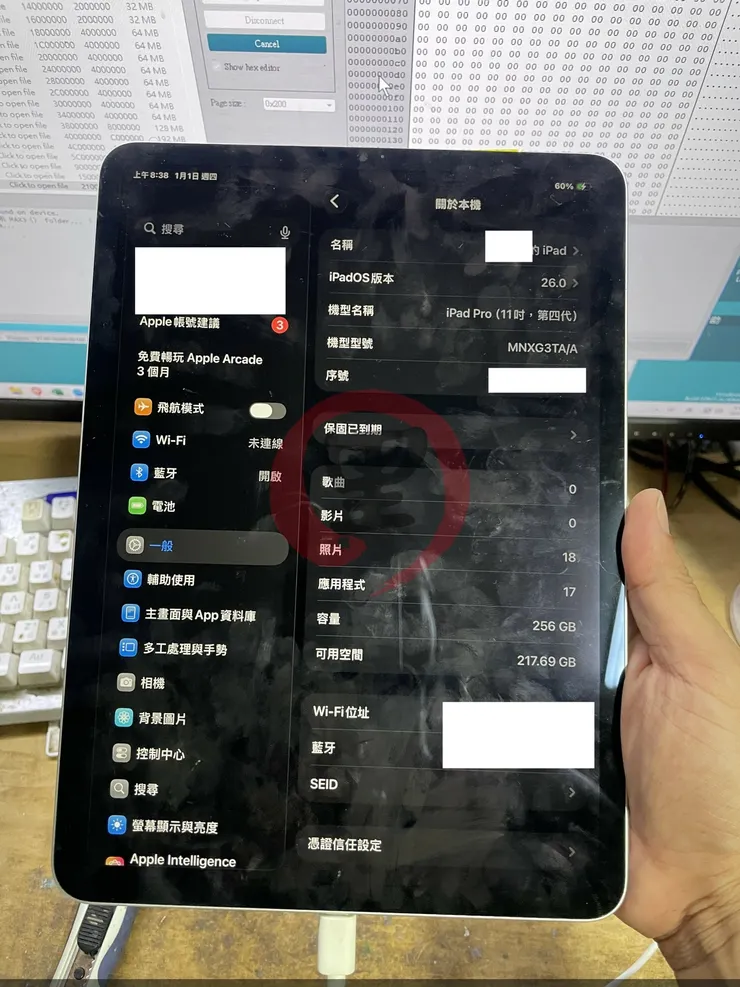

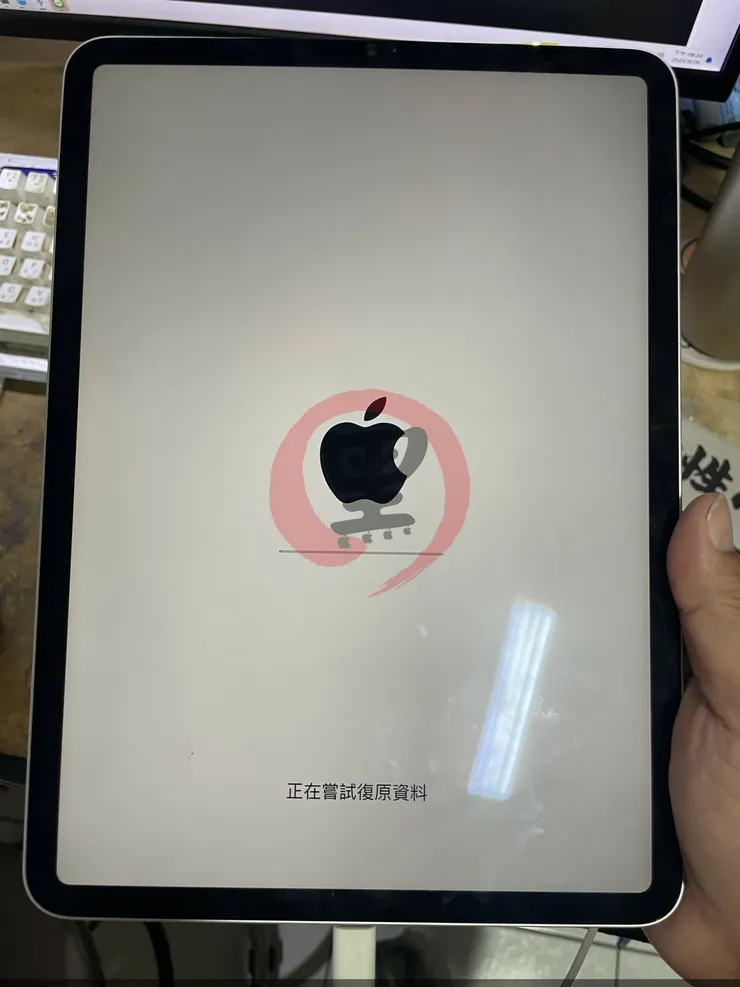

背光觸控都正常後，開始跑數據回復囉！
完美修復，自己動手，豐衣足食！
