各位好，我是台灣黑手，黑手的黑，黑手的手，最近再整理搬家轉過來的文章，大概還有二百篇左右在後台，方格子首頁那個文章重覆排列的問題，我暫時是不想管了，管一個Pixnet 就很累了，再多一個我大概就瘋了，原到主題，收到了一台二修的 SAMSUNG S23Ultra，用戶主要目的是取回資料

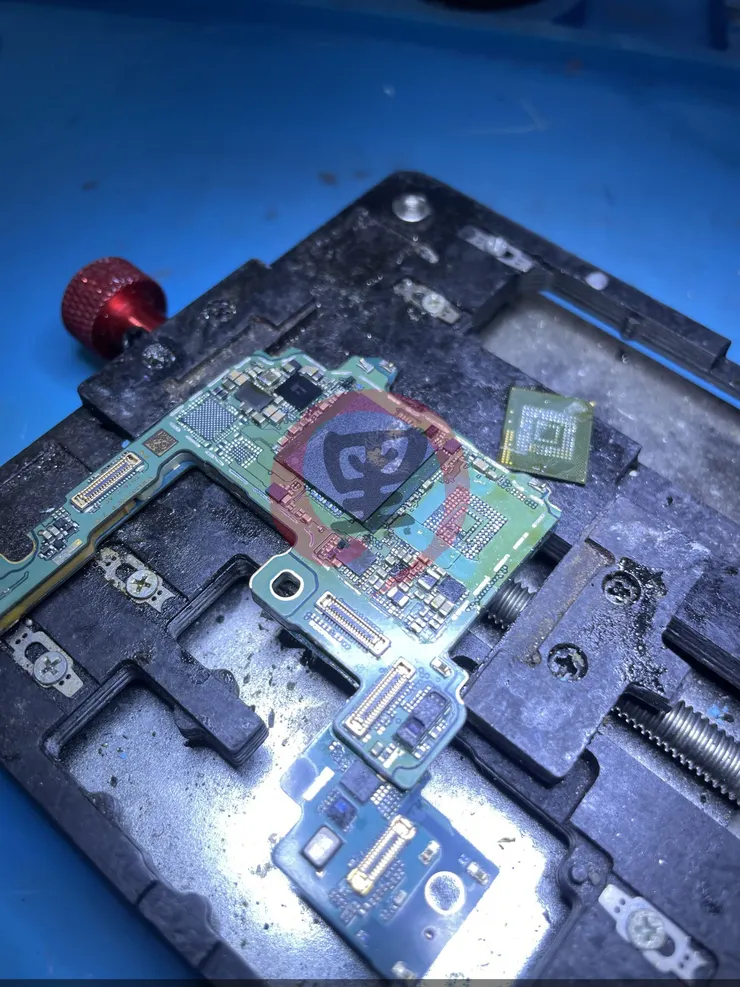

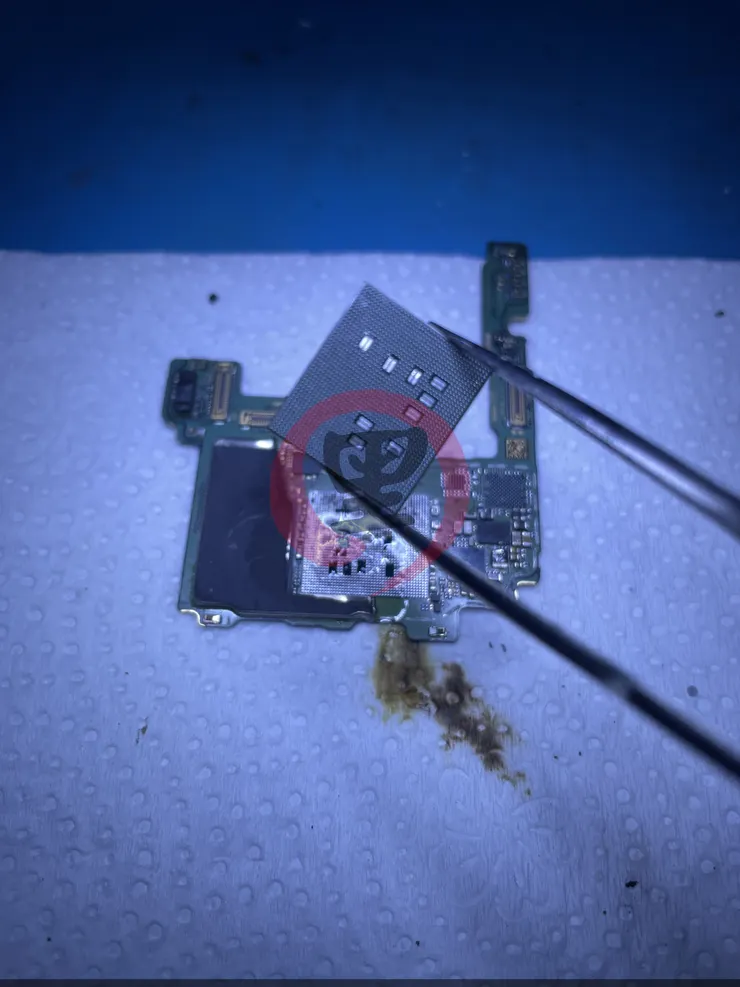

原本怎麼壞的我不清楚，但現在就一個字【爛】，首先記憶體，不能說一定廢，但大概率我也不想繼續使用它

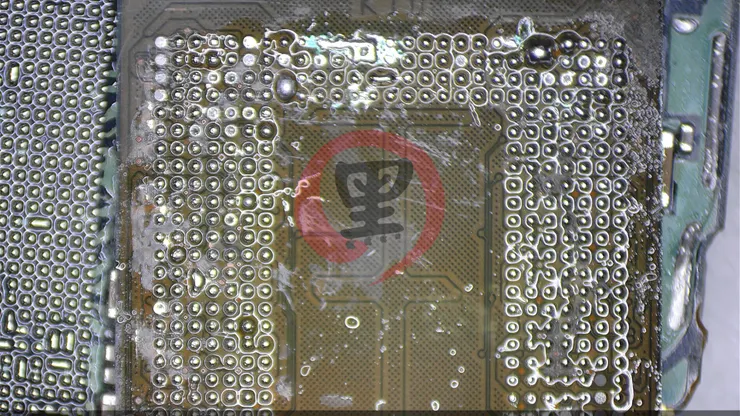

處理器連錫、記憶體連錫，脫皮又反覆送電等情況，其它小件的問題，這裡就不提了
這個要嘛就是做的人術科不行，另一種可能就是修不好，退修的時候，順手把別人記憶體幹走了，然後裝一個爛的上去，還別說，我這永和這就有一位喜歡幹這事，現在記憶體也貴........

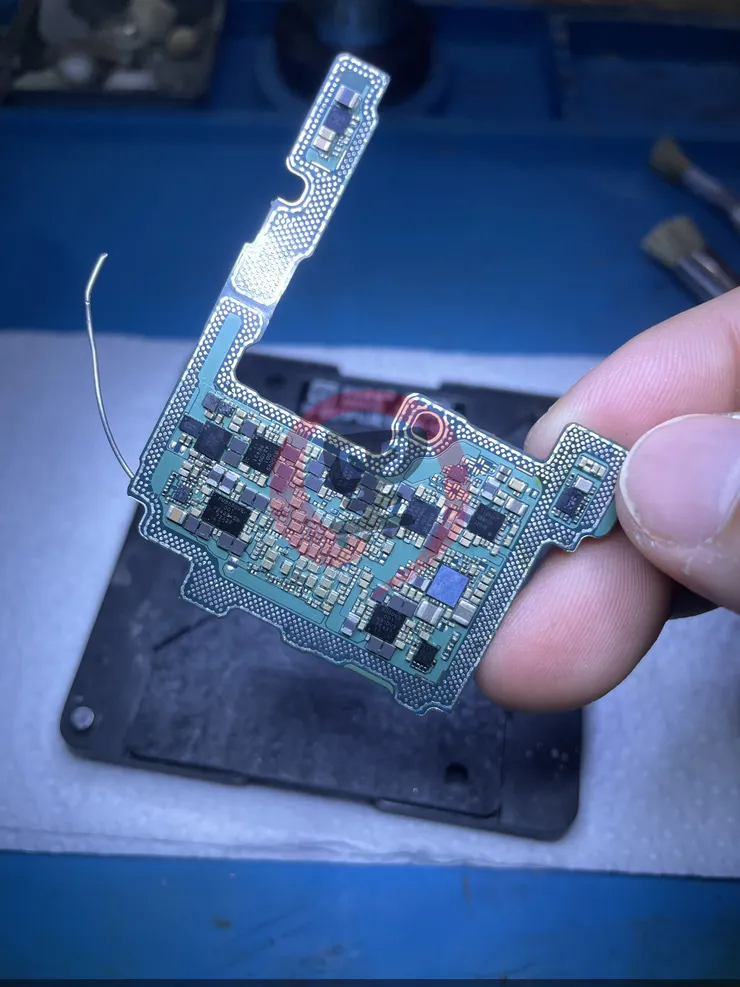

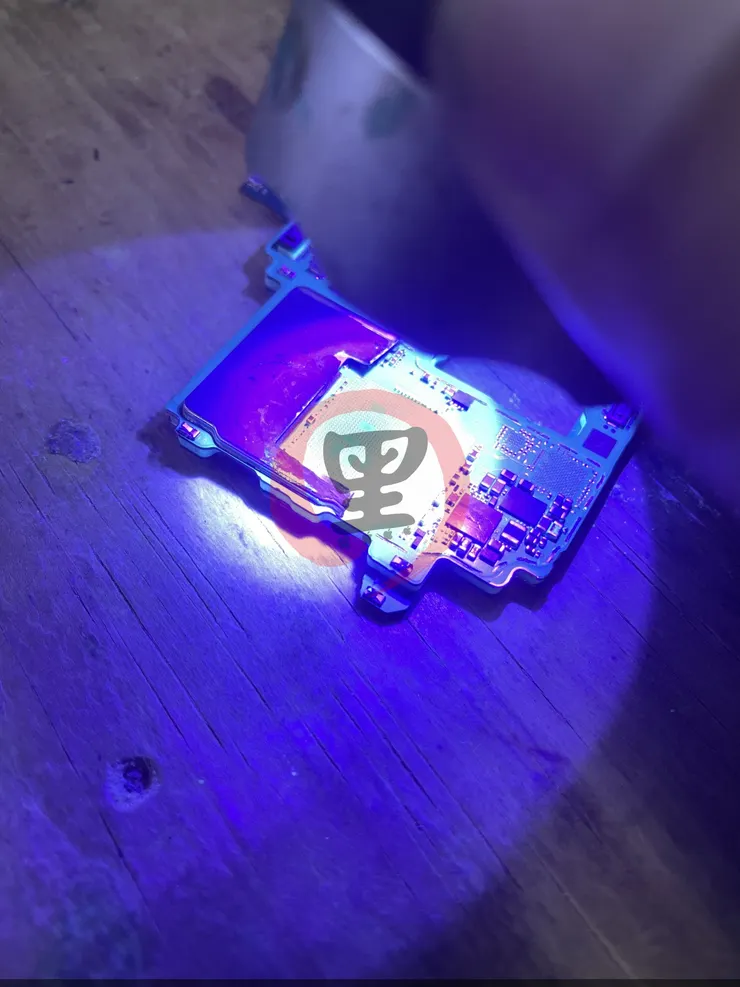

第一步我需要先將，主板弄乾靜，然後把所有的絕緣舖上，並且將小件補齊固定起來
整理後在空載大件，有一個一級供電 50mA 的問題，好，有筆的拿筆記一下

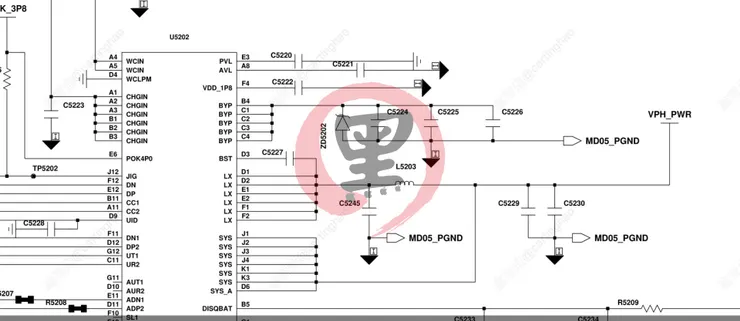

三星高通或獵戶座結構 MAX 為副供電的，上電 50MA 是歸納在二級供電短路的一種

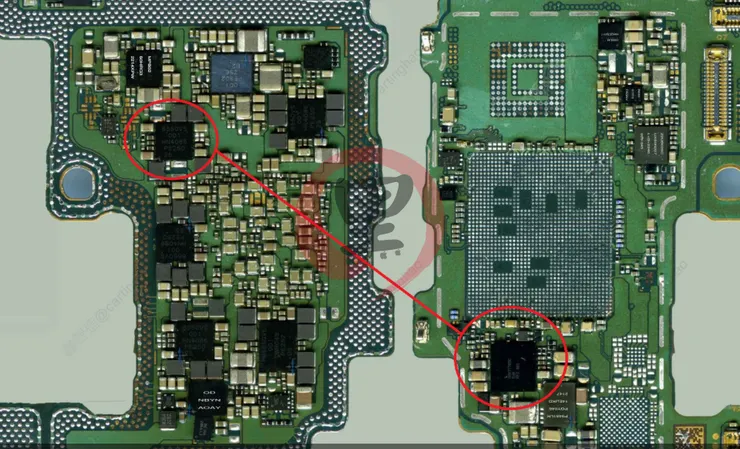

短路的部份，目前有三處，這三處短路是初始故障或後天人為造成的故障，無法查證，但依照電路邏輯推算，這三路最少有一路是人為的，你可以想一下，若最前端的部份發生了短路，並且隔離保護的狀態下，再這後面的第二跟第三，能拿到的電嗎？這屬於學科的部份，口述不好理解，有想上課來上課聊
除了副供電 MAX 在處理器外圍，也就是在上層，其它的主供電都是內層，先分層再維修
先準備兩顆供電晶片進行更換

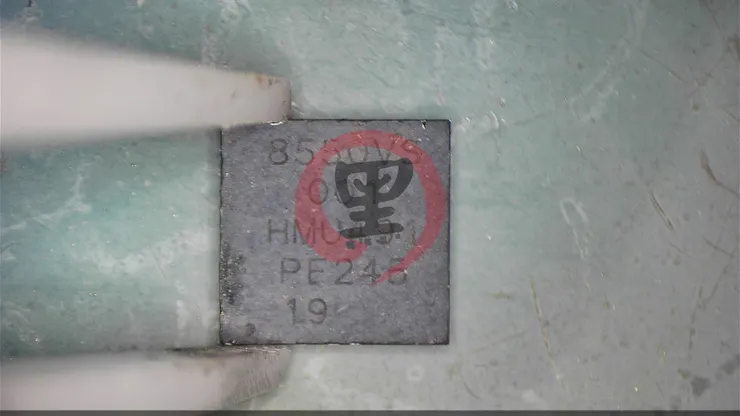

其中一顆為 8550VS 001
關於這個供電，會有對應處理器的供電，也就是查到其中短路的一路

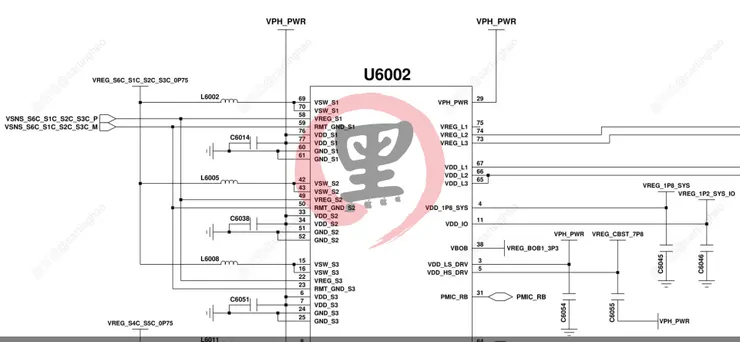

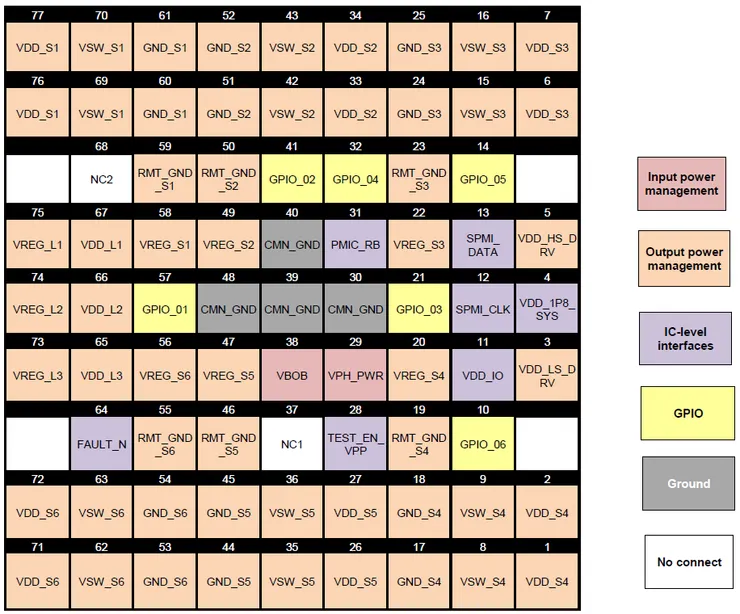

可以從晶片手冊跟電路圖搭配，並且找到 SMPS 對應下來的話有 FTS1 ~ FTS6
當然這顆 PM8550VS 001 ，並不只有一顆，總數應該是在四顆，最前端由 MAX 為主，後面就是 PM8550VS，當然除此之外，還有其它的供電

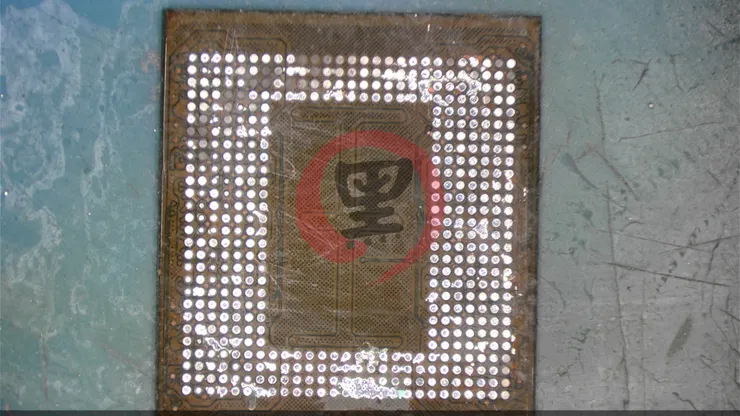

處理完三路供電短路後，將處理器重新整理，並且回焊於主機板，並且先用單層板做觸發，雖然不能連機，但看電流可以大略判斷，PBL 階段是否完成

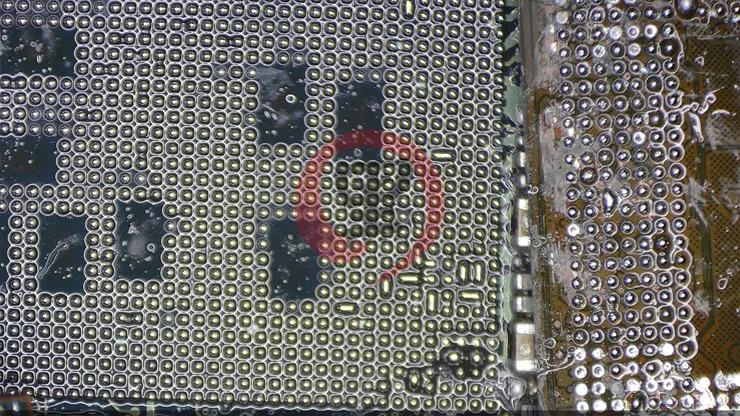

再確認 PBL 階段完成後，就可以針對中層植錫

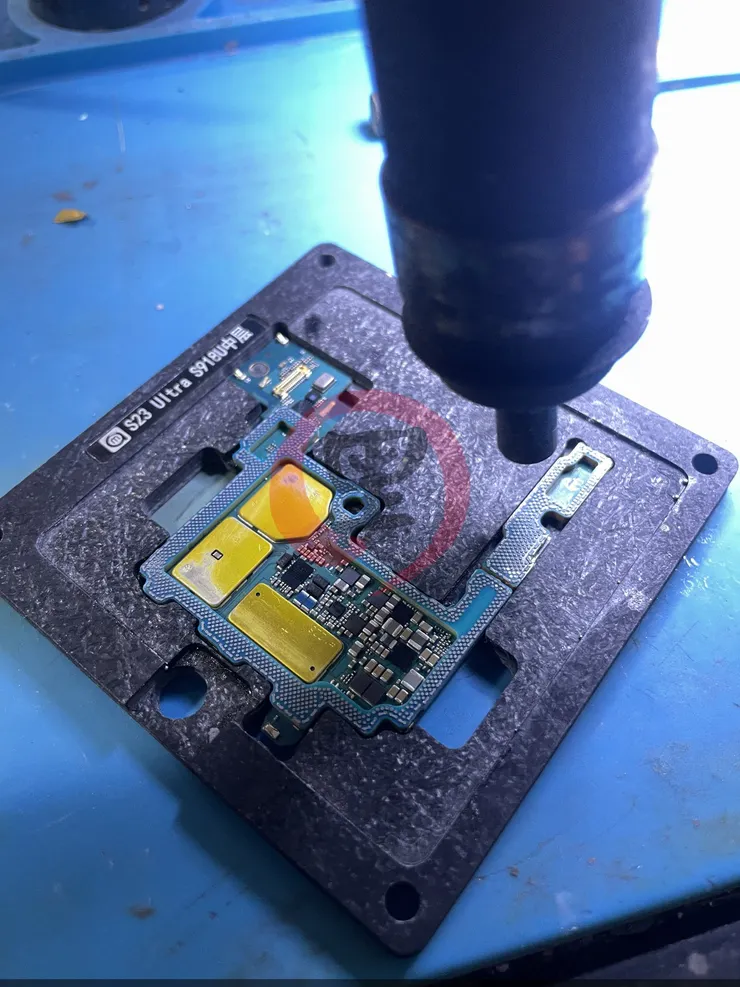

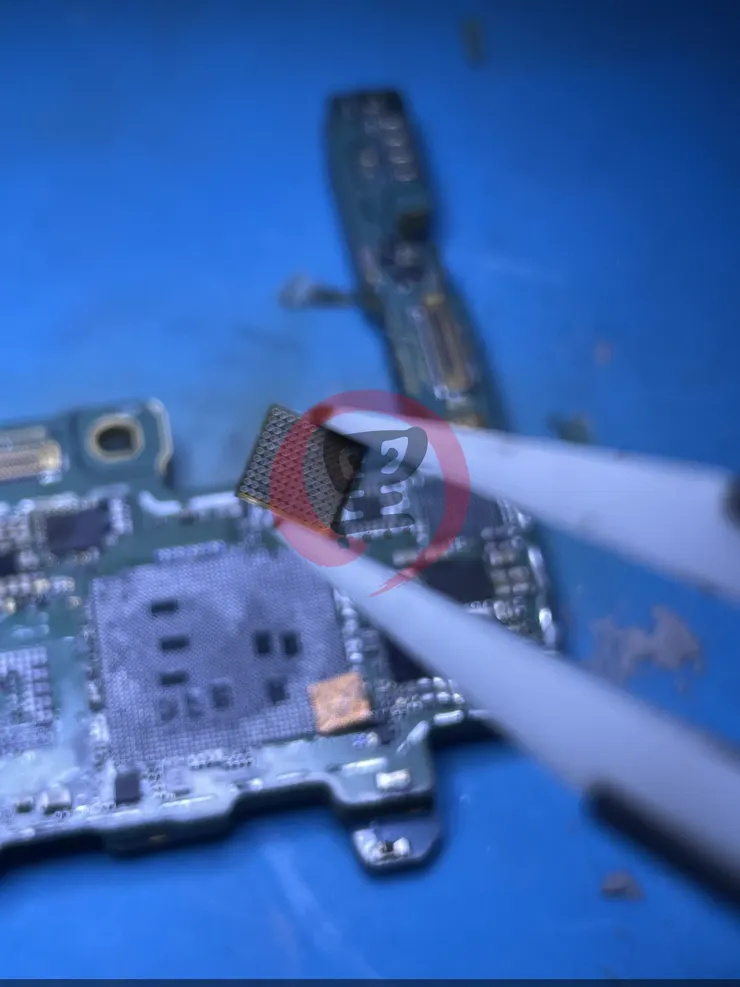

雙層板重新貼合後，正常應該要能開機，但因為更換過記憶體，所以需要重新訓練 DDR ，但問題來了，雖然目前能進入 PBL 階段，並且透過 EDL 引導，最關鍵的來了，引導是成功的，但沒有引導到東西就被中斷，那只能代表 UFS 沒有在線，所以又將 UFS 拆了下來

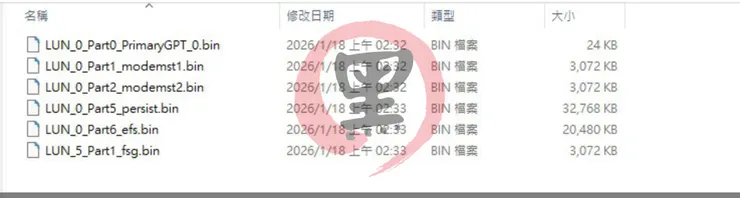

拆下後先將重要分區，進行備份，並且抹除 DDR.BIN ，讓它在開機後由處理器校調訓練

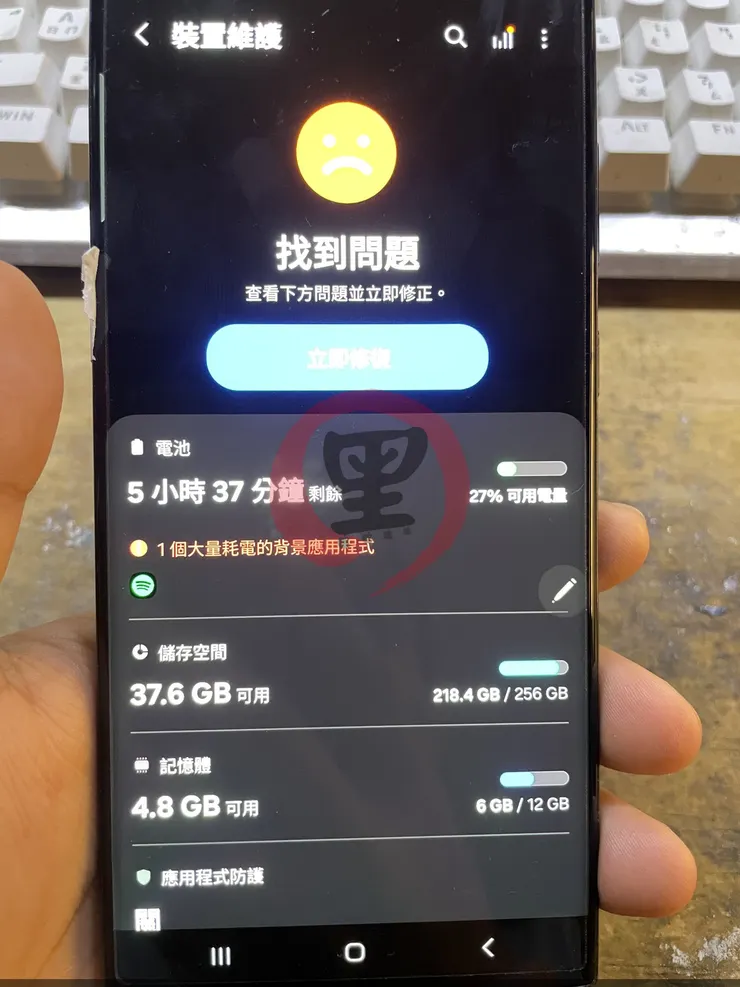

到這一步，就算可以取回數據了，自己動手，豐衣足食！
