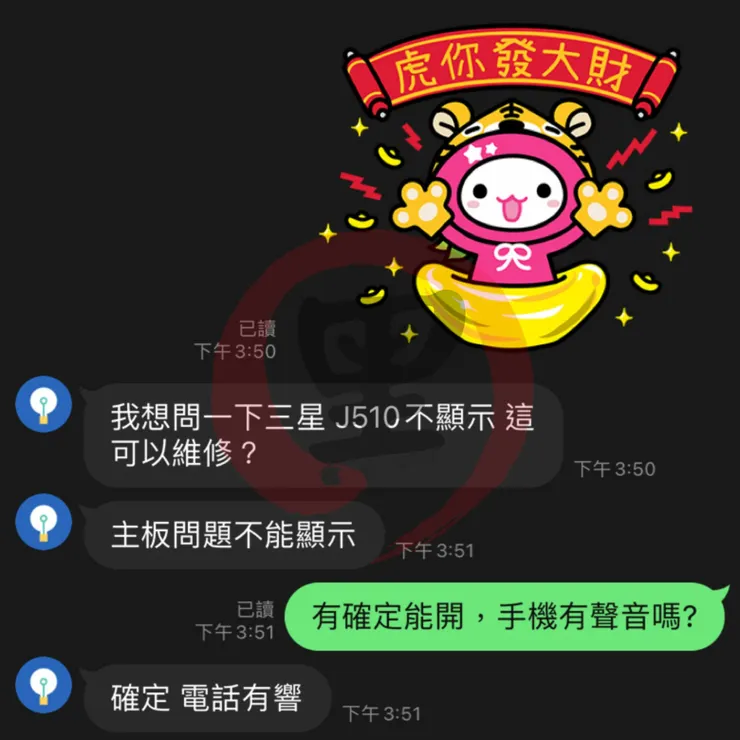

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Samsung J510UN，客戶描述是無法顯示，好像是摔機導致的，但也換過螢幕，依舊無法顯示
機款算是比較舊款的了，既然確定由主板引起的，就先翻翻電路圖，沒有找到 J510UN 的版本，但有 J510FN 的，內容會有一些差異，但總比沒有來的好

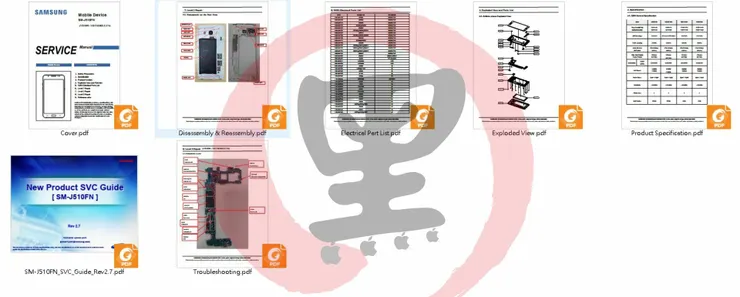

打開維修手冊，可以看到 J510FN 的版本，顯示供電的部份是由一顆 DC TO DC（U6000）調節出來，但沒有寫到最終輸出幾路，另一部份需要的供電還有 LDO 1.8V 與 3V

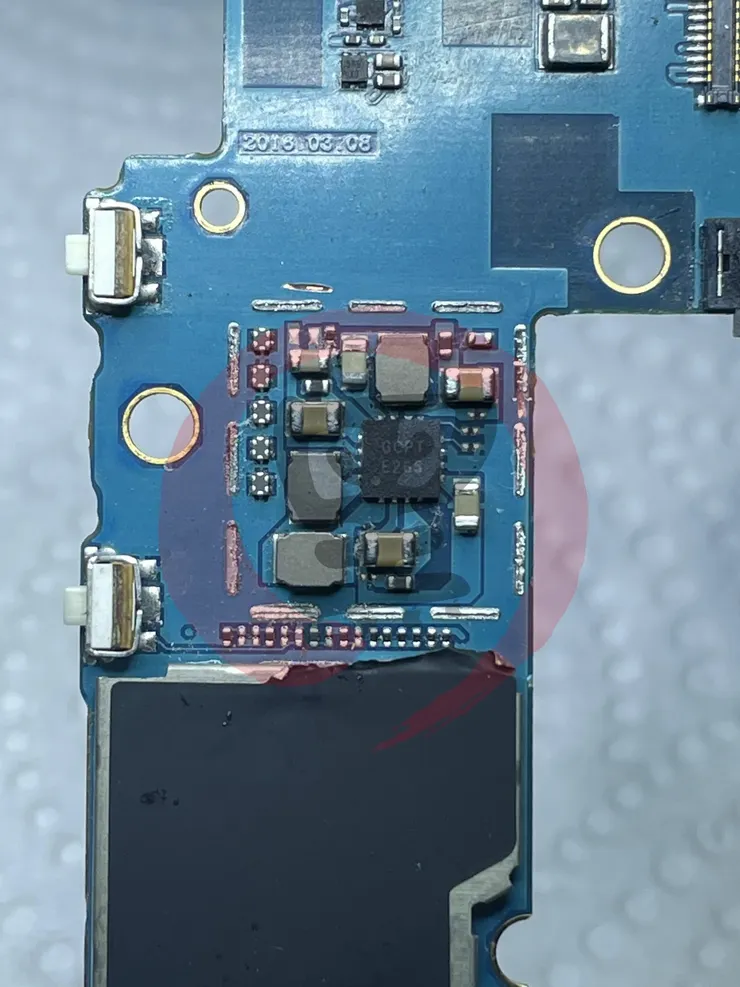

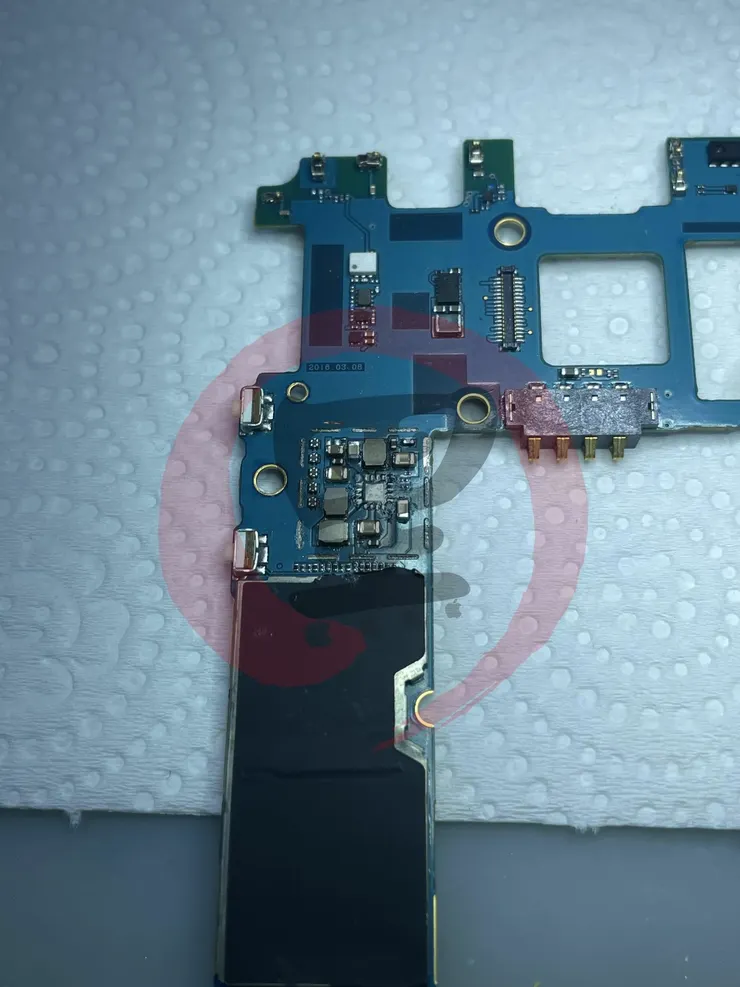

我先將顯示部份的金屬蔽避板打開，找到 U6000

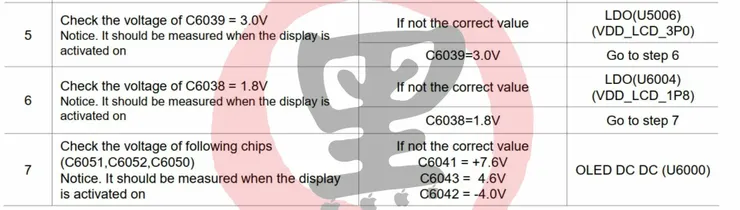

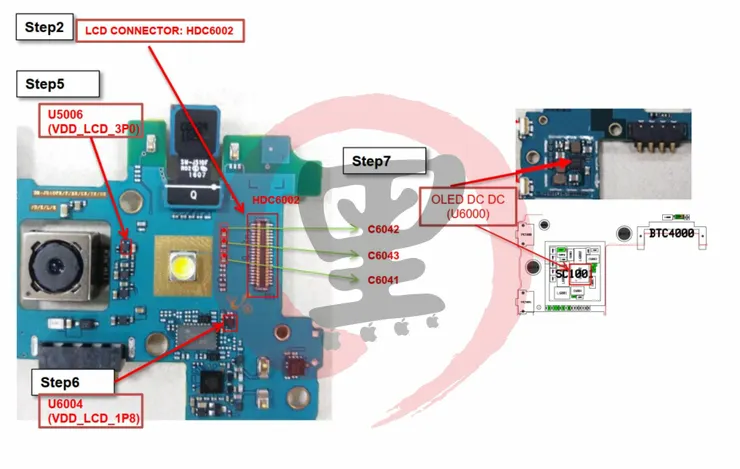

接者在看到電路圖註解的部份，這裡有提到的供電在 C6039 有 3V 經測量會供電正常，在 C6038 有 1.8V 測量後也是正常，最後三路是由 DC TO DC 調節的 C6041 7.6V、C6043 4.6V 與 C6042 -4.0V 三路都沒有出，結果好像蠻明顯的了，應該是由 DC TO DC 供電產生異常

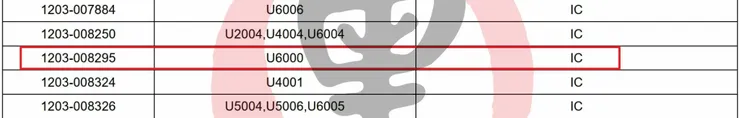

接者在把物料清單打開，對應 U6000 的編號為 1203-008295

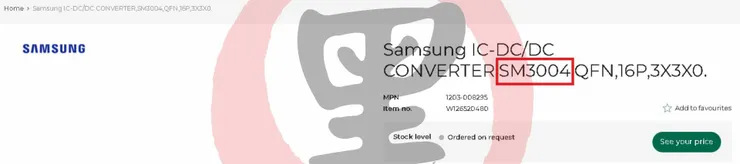

最終在去 SAMSUNG 那裡找到 1203-008295 就可以查到關於印絲上的東西了，這是一顆 QFN 的 SM3004 供電轉換晶片

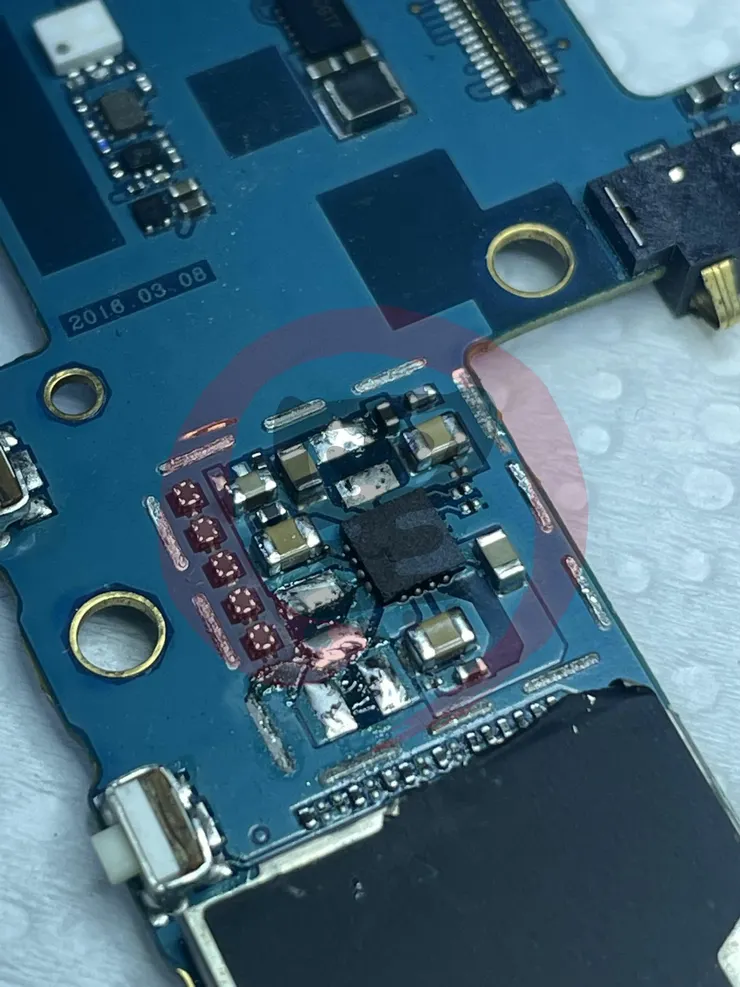

既然有答案了，就開始將 SM3004 卸除

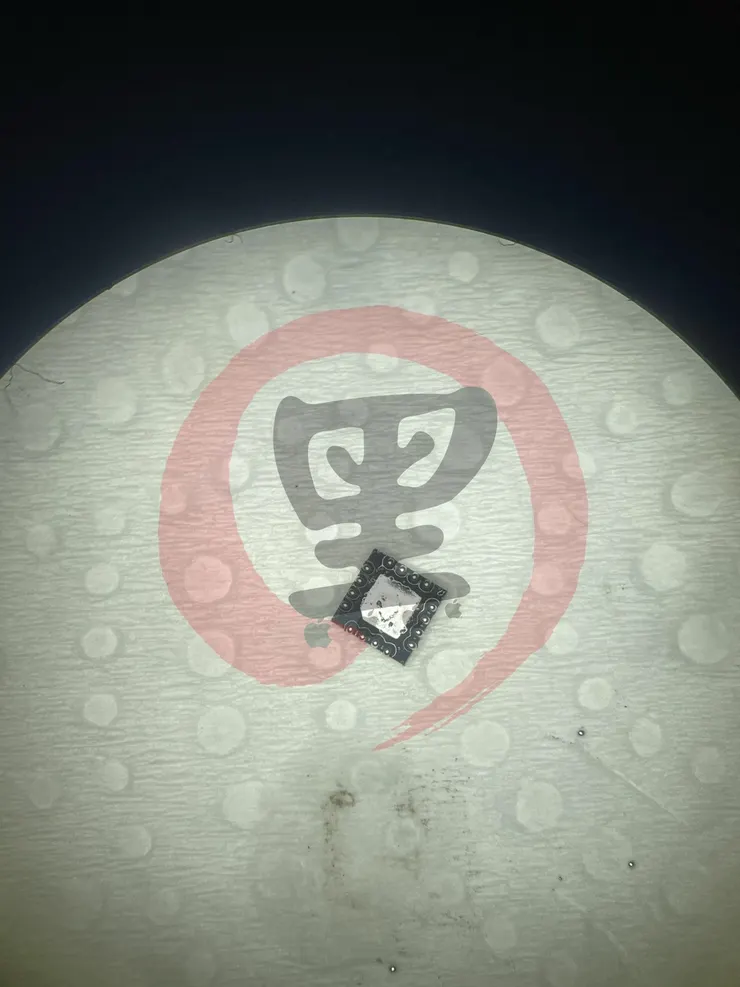

將新的晶片植好錫回裝
理論上更換後應該就好了，不過我再次去點畫面，依舊完全沒有畫面，而且三路供電是一路都不出，電路圖並沒有給我關於 DC TO DC 這裡的架構，所以這裡我只能先盲查，既然是 DC TO DC ，那我應該直接從電路結構下手會比較好，不用糾結到底電路圖上有沒有寫了，我將兩顆線圈電感拆下，用電感測量器，測量 UH 值

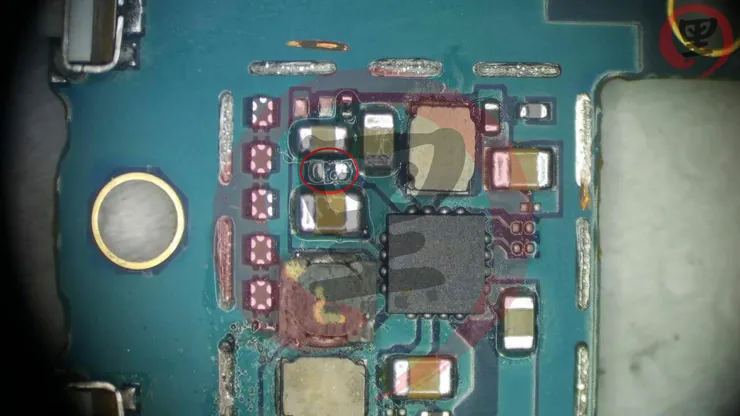

一顆電感量不正常，我將其中一顆，用 iPhone 5S 的 L 型高壓電感替換，並且將紅圈的保險電感先斷開，因為從線路上的位置，可以確定這是最終輸出，主要的目的是，讓 DC TO DC 這一區塊，跟主板另一面的 CONN 先做電路區隔，我好測量這裡的在線值

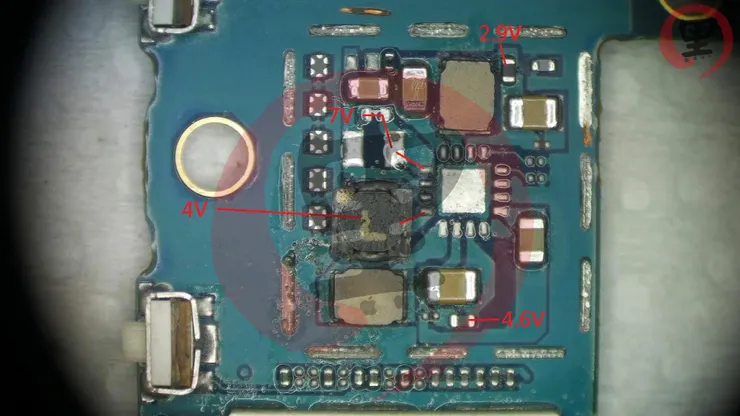

經過電路圖與 DC TO DC 架構，並且配上我自己測的管壓降，最終結果應該是這樣，雖然跟電路圖上給的參數上，還是有些出路

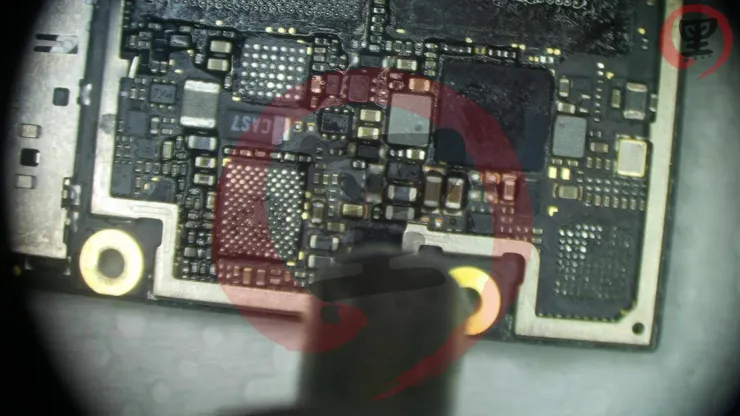

接者我找了一片 HTC U12 的料件板，同樣找一組 DC TO DC 的供電電路，雖然不同晶片，但原理一樣就可以了，我從 U12 的同結構電路中，拆了相應電路中所需的零件，並安裝在 J510UN 的主板上

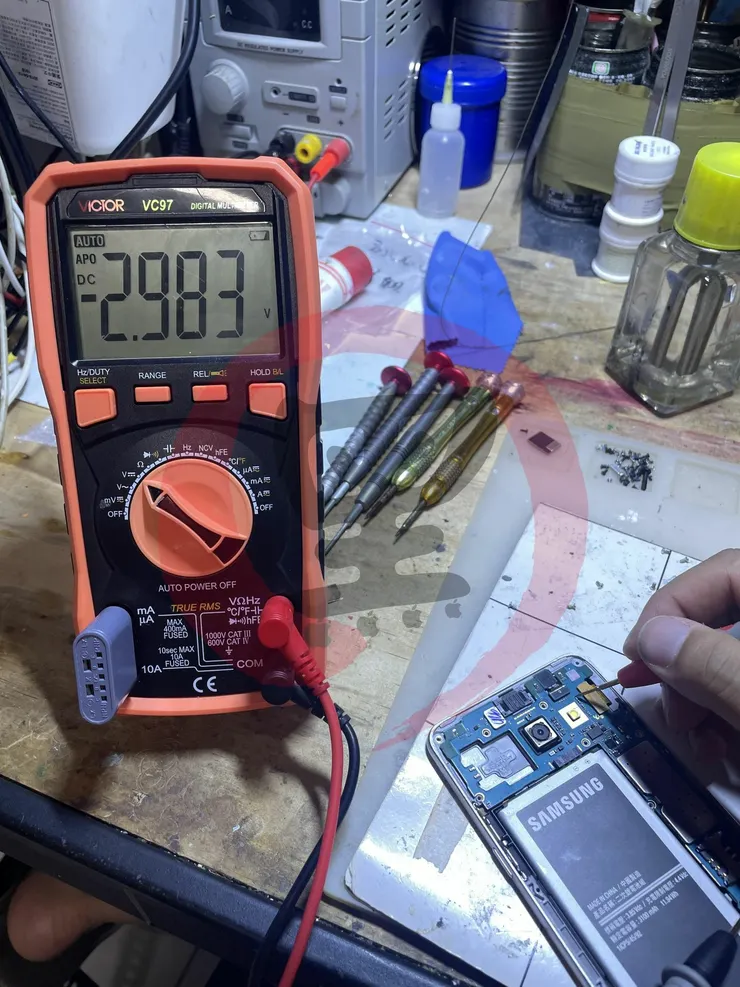

重新組裝開機後，可以測到負電壓 -3V

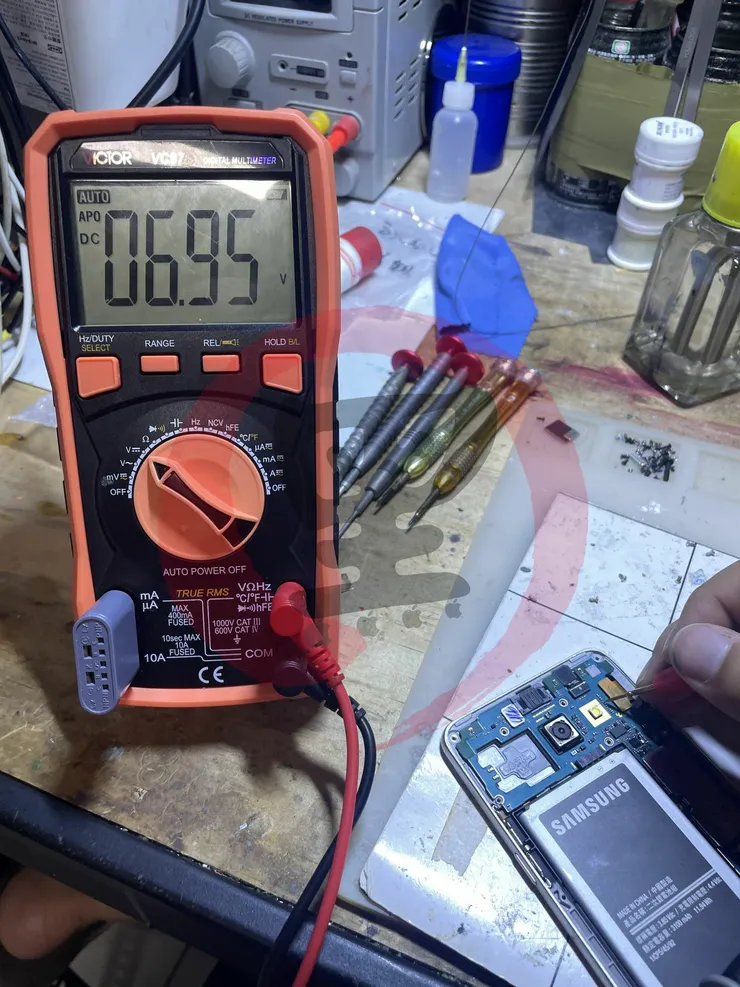

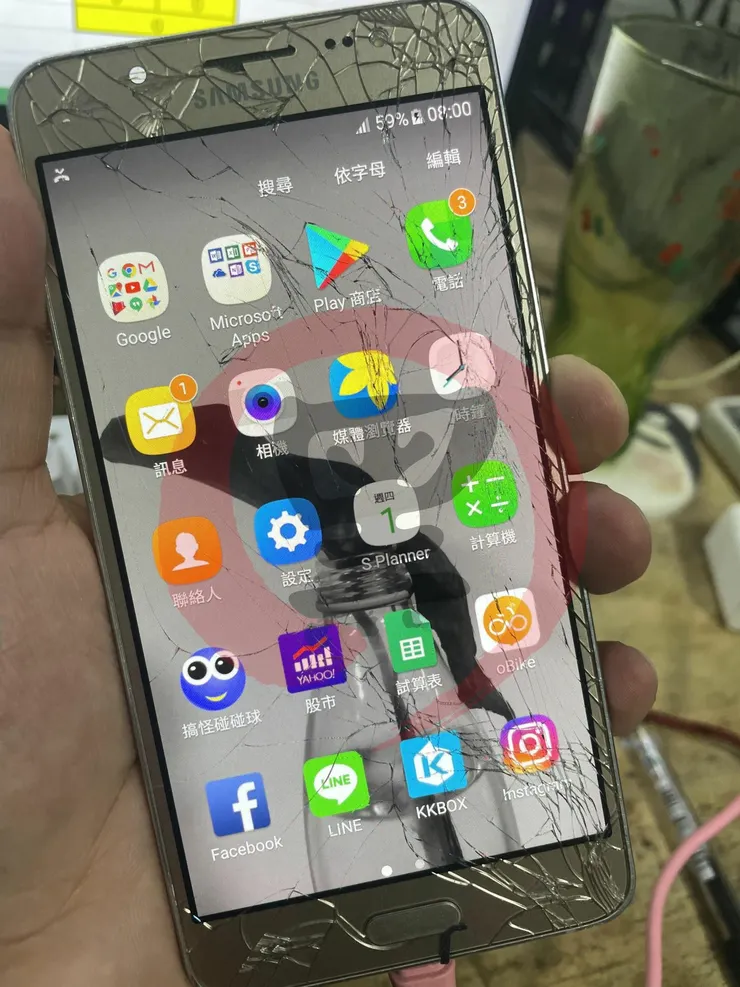

正電壓 7V 其它的供電也都出了，雖說負壓跟電路圖標示的 -4V 明顯差異較大，這也是自然，因為我用的套件，本就不是用原參數去配對的，如果面板本身支援寬電壓，那就不是什麼大問題
原則上維修是盡可能用原參數下去做，客戶的需求是救回數據照片，且經費有限，那自然這樣的手段就能達到了，經費如果夠高，也有其它的方案能安排處理，很多時候，需要的資源太稀缺，加上有經費上的問題，能修但成本太高，風險太高或需要很長的時間去研究，但收費又高不起來，都會影響最終到底能不能修好，自己動手，豐衣足食！
